NÁVOD K OBSLUZE i-Trillo FX Joie

SK Návod na použitie

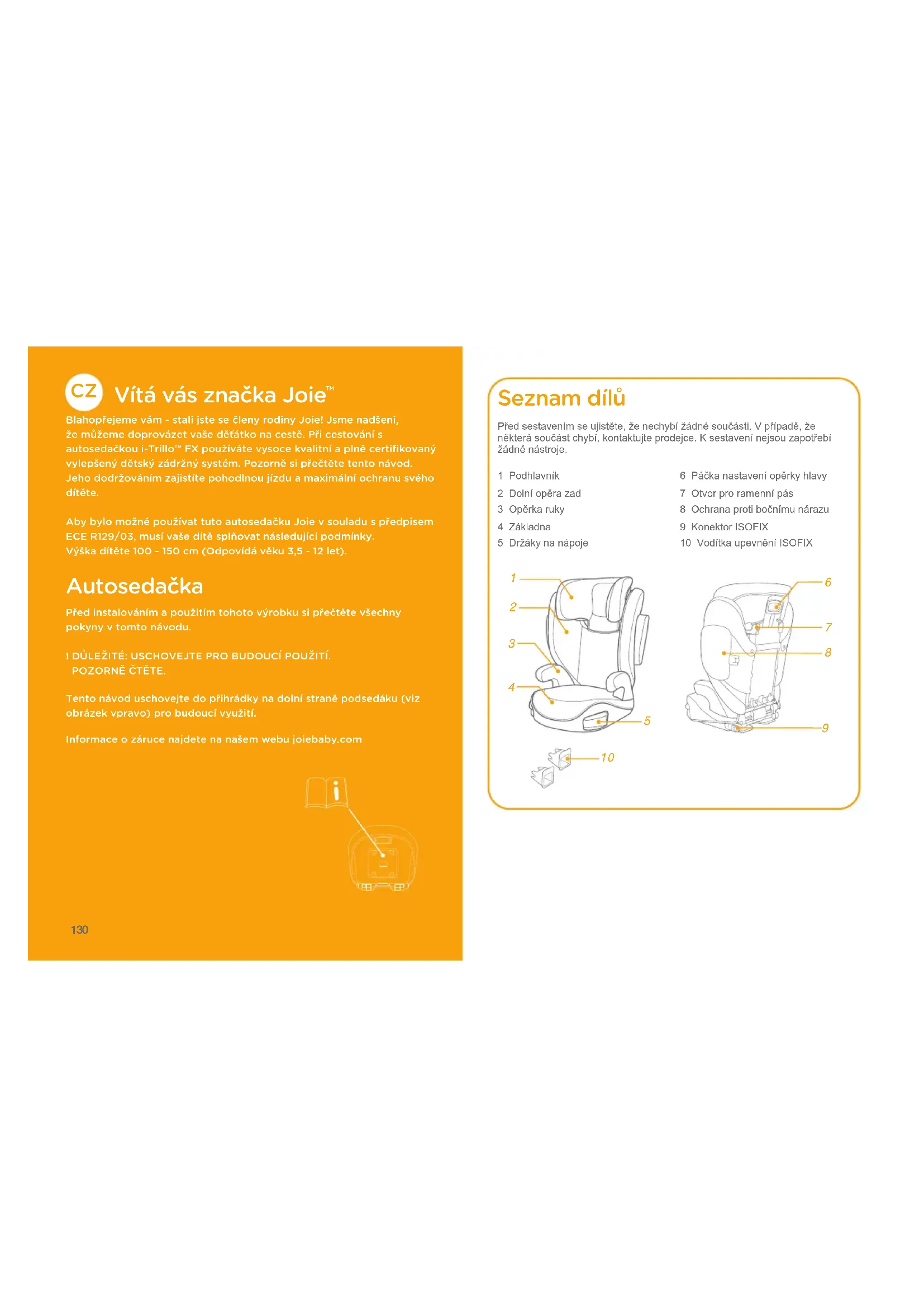

Vítá vás značka Joie™

Blahopřejeme vám - stali jste se členy rodiny Joel Jsme nadšení, že můžeme doprovázet vaše dětátko na cestě. Pří cestování s autosedačkou i-Trillo™ FX používáte vysoce kvalitní a plně certifikovaný vylepšený dětský zádržný systém. Pozorně si přečtěte tento návod. Jeho dodržováním zajistíte pohodlnou jízdu a maximální ochranu svého dítěte.

Aby bylo možně používat tuto autosedačku Joie v souladu s předpisem ECE R129/03, musí vaše dítě splňovat následující podmínky. Výška dítěte 100 - 150 cm (Odpovídá věku 3,5 - 12 let).

Autosedačka

Před instalováním a použitím tohoto výrobku si přečtěte všechny pokyny v tomto návedu.

! DŮLEŽITÉ: USCHOVEJTE PRO BUDOUCÍ POUŽITÍ. POZORNĚ ČTĚTE.

Tento návod uschovejte do přihrádky na dolní straně podsedáku (viz obrázek vpravo) pro budoucí využití.

Informace o záruce najdete na našem webu joiebaby.com

Před sestavením se ujistěte, že nechybí žádné součásti. V případě, že některá součást chybí, kontaktujte prodejce. K sestavení nejsou zapotřebí žádné nástroje.

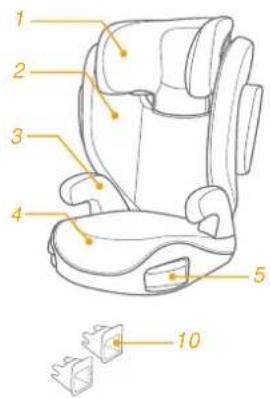

1 Podhlavnik

6 Páčka nastavení opěrky hlavy

2 Dolní opěra zad

7 Otvor pro ramenní pás

3 Opërka ruky

8 Ochrana proti bočnímu nárazu

4 Základna

9 Konektor ISOFIX

5 Držáky na nápoje

10 Vodítka upevnění ISOFIX

1 2 3 4 5 10

! ŽÁDNÁ autosedačka nezaručuje plnou ochranu před zraněním v případě nehody. Správným používáním této autosedačky se ale sníží riziko vážného zranění nebo smrti vašeho dítěte.
! Vždy pozorně dodržujte pokyny pro instalaci. Tím bude zaručena optimální bezpečnost při používání autosedačky.
! Dbejte na to, aby pevné předměty a plastové části autosedačky byly umístěny a instalovány tak, aby nemohly být zachyceny pohyblivým sedadlem nebo dveřmi vozidla.
! Aby bylo možné používat tuto autosedačku v souladu s předpisem ECE R129/03, musí vaše dítě splňovat následující podmínky.
Výška dítěte 100 - 150 cm (odpovídá věku: 3,5 - 12 let). Pouze po směru jízdy (vozidla)
! Je možné, že tento vylepšený dětský zádržný systém nebude možné umístit do všech schválených vozů.
! Veškeré popruhy, které přidržují tuto autosedačku k vozidlu, musí být utažené. Všechny popruhy zajištující dítě musí být nastaveny podle jeho těla. Popruhy nesmí být zkroucené.
! Pokud byla autosedačka vystavena velkému zatížení při nehodě nebo pokud došlo k jejímu pádu, je nezbytné ji vyměnit.

VAROVÁNÍ

! Tato autosedačka je určena k použití pouze v automobilu.
! Bez schválení zkušebnou neprovádějte žádné úpravy ani rozšíření této autosedačky. NEODSTRAŇUJTE žádnou část bílého polystyrenu (EPP/EPS). V opačném případě může dojít k závažnému ohrožení bezpečnosti.
! NEPOUŽÍVEJTE autosedačku, pokud je její povrch rozehřátý od slunce.
! V žádném případě neponechávejte dítě v autosedačce ani ve voze bez dozoru, a to ani na několik minut.
! Veškerá zavazadla nebo jiné předměty, které v případě nehody mohou způsobit zranění, musí být řádně zajištěny.
! Tuto autosedačku nelze používat bez látkových potahů.
! Látkové potahy autosedačky smí být nahrazeny pouze podle doporučení výrobce, protože se nedílnou částí podílejí na účinnosti autosedačky.
! Dítě v této autosedačce vždy zajistěte, i na krátkých trasách; nejvíce nehod se přihodí právě při nich.
! NEPONECHÁVEJTE tuto autosedačku ani jiné předměty ve voze nepřipásané nebo nezajištěné. Pokud tuto autosedačku nebudete pravidelně používat, vyjměte ji z vozu a uložte na suchém místě chráněném před sluncem.

VAROVÁNÍ

! Nedoporučujeme používat autosedačku z druhé ruky s neznámou historii. Může mít skryté strukturální poškození nebo závady způsobené nesprávným používáním/skladováním.
! NEPOUŽÍVEJTE žádné jiné zátěžové kontaktní body, než jsou popsány v těchto pokynech a označeny na autosedačce.
! NEPOUŽÍVEJTE tuto autosedačku v následujících případech:
1. Sedadla vozu jsou orientována do stran nebo proti směru jízdy vozu.
2. Pohyblivá sedadla vozu při instalaci.
! Informace ohledně údržby, opravy a náhradních dílů vám poskytne prodejce.
! Abyste zabránili popáleninám, v žádném případě neumístujte horké tekutiny do držáků na nápoje autosedačky.

Stav nouze

V případě ohrožení nebo úrazu je nejdůležitější poskytnout vašemu dítěti okamžité ošetření a následnou lékařskou pomoc.

Informace o produktu

1. Toto je vylepšená dětská autosedačka i-Size. Byl schválen v souladu s předpisem OSN č. 129 pro používání primárně na „místech k sezení i-Size“ dle pokynů výrobce vozidla v návodu k vozidlu.
2. Pokud si nebudete jisti, obrat'te se na výrobce nebo prodejce této vylepšené dětské autosedačky.

Výrobek Autosedačka

Materiály Plasty, kovy, textil

Č. patentu Čeká na udělení patentu

Vhodné pro Výška dítěte 100 - 150 cm (odpovídá věku 3,5 - 12 let).

Instalace Po směru jízdy (vozidla)

Sestavení autosedačky

viz obrázky 1 - 7

1. Nejdříve stiskněte páčku nastavení výšky podhlavníku. Potom zasuňte dolní opěru zad pod textilní potah, aby se spojili dohromady.
   ! Zataženém za oba kusy SE PŘESVĚDČTE, že jsou bezpečně spojené.
2. Chcete-li připevnit dolní opěru zad k základně, zahákněte ji do osy závěsu sedačky na základně. ②
3. Otočte dolní opěru zad a zároveň přidržujte autosedačku, dokud nezacvakne ve vzpřímené poloze. ③

1. Zorientujte ochranu proti bočnímu nárazu s otvorem v plastovém držáku dolní opěry zad a zasuňte. ④ ⑤
   ! Podle velikosti vozu se rozhodněte, zda chcete nainstalovat ochranu proti bočnímu nárazu.
2. Sejměte ochranu proti bočnímu nárazu. Víz obrázky 6 7

4

5 CLICK

Nastavení výšky - pro opěrku hlavy

viz obrázek

Stiskněte páčku pro nastavení výšky a zároveň ji zatlačte dolů, nebo vytáhněte nahoru, dokud nezapadne do jedné z 10 pozic.

Dbejte při instalaci

viz obrázky 8 - 11

Instalace s použitím systému ISOFIX a 3bodového pásu nebo pouze s použitím 3bodového pásu

viz obrázky 12 - 25

Pokud je vozidlo vybaveno systémem ISOFIX, mohou být dolní kotvicí body vozidla vidět na sedáku vozidla. V návodu na použití vašeho vozidla najdete přesné umístění, označení ukotvení a požadavky na používání.

1. Nasad'te vodítka ISOFIX na kotvící body ISOFIX. 12 Vodítka ISOFIX chrání potah sedadel před potrháním. Rovněž mohou vést konektory ISOFIX.

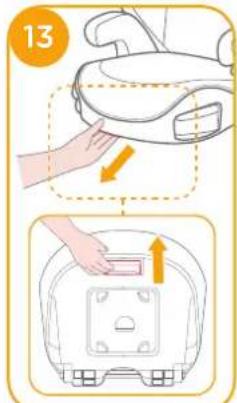

2. Stiskněte tlačítko nastavení ISOFIX a vysuňte konektory ISOFIX. ③

Otočte konektory ISOFIX o 180 stupňů tak, aby byly zorientovány ve směru vodítek ISOFIX. ^14

12

13

14 2 1 2 1

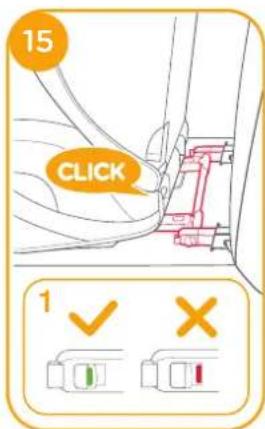

1. Zorientujte konektory ISOFIX s kotvicími body ISOFIX a potom zacvakněte oba konektory ISOFIX do kotvicích bodů ISOFIX. 15

! Ujistěte se, že jsou oba konektory ISOFIX pevně uchyceny k příslušným kotvicím bodům ISOFIX. Při správném uchycení by měly být indikátory na obou konektorech ISOFIX zcela zelené. 15 -1

! Zatažením za oba konektory ISOFIX zkontrolujte, zda je autosedačka řádně nainstalována.

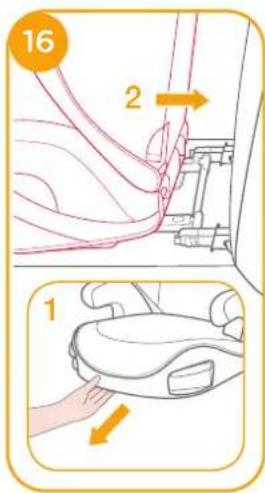

1. Stiskněte stavěcí tlačítko ISOFIX a vysuňte opěrák autosedačky do požadované pozice. 16

1. Pokyny pro vyjmutí autosedačky:

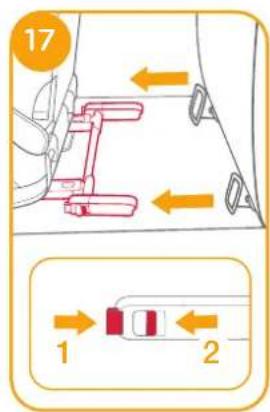

a. Nejdříve stisknete tlačitko sekundárního zámku 17-1 a potom tlačitko 7-2 na konektorech ISOFIX. Potom sejměte autosedačku ze sedadla vozu.

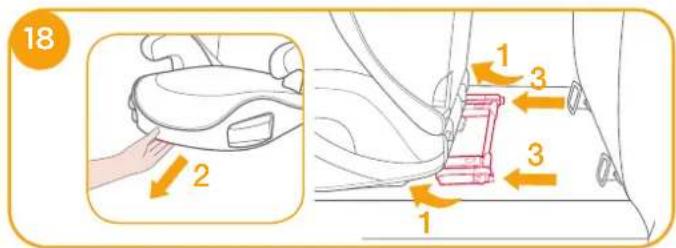

B. Otočte konektory ISOFIX o 180 stupňů a potom stiskněte tlačítko nastavení ISOFIX, aby se konektory ISOFIX sklopily.

17 1 2

16 2 1

18 2 1 3 3 1

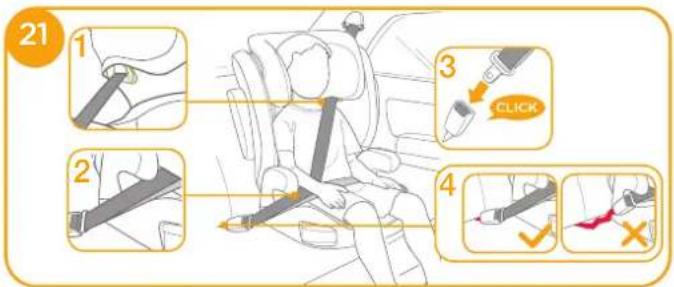

! Vytáhněte bezpečnostní pás vozu a vedťe jej dráhou pásu ^21 a potom jej zapněte. ^21 -3

21 1 2 3 CLICK 4

! Lze rovněž nainstalovat pouze s použitím 3bodového bezpečnostního pásu. 21 - 25
! Provlečte ramenní pás otvorem, viz obrázek 21 -1
! NEPOKLÁDEJTE bezpečnostní pás vozidla přes opěrky rukou. Musí být umístěn pod nimi. ^21 -2
! Autosedačku nemůžete použít, pokud je přezka bezpečnostního pásu vozidla (zásuvková část svorky) příliš dlouhá, než aby do ní mohla být autosedačka ukotvena. 21 -4
! Po umístění dítěte do této autosedačky musí být správně použit bezpečnostní pás. Bederní popruh musí být veden dole a pánev musí být pevně zajištěna. ^21

! Aby byla zajištěna správná výška opěrky hlavy, MUSÍ být dolní část opěrky hlavy v rovině s horní stranou ramen dítěte podle obrázku 22 a ramenní pás musí být umístěn v zelené zóně podle obrázku 23
! Umistěte autosedačku pevně na sedadlo vozu po směru jízdy, které je vybaveno bederním/ramenním pásem.
! Ramenní část bezpečnostního pásu vozu ramenní procházet přímo vodícím otvorem ramenního pásu jako na obrázku v 24
! Zatažením za ramenní popruh utáhněte bezpečnostní pás vozu tak, aby neměl žádnou vůli.
! Pokud pás leží dítěti přes krk, hlavu nebo obličej, upravte výšku opěrky hlavy.
! Veškeré popruhy, které přidržují autosedačku k vozidlu, musí být utažené a nesmí být překroucené.

22

Používání držáků na nápoje

viz obrázek

Sejmutí látkových částí

viz obrázek 27

Rozepněte 4 páry knoflíků a 4 párů gumiček na zadní straně látkových částí a sejměte.

Při nasazování polstru sedátka postupujte podle výše uvedených kroků v opačném pořadí.

27

Péče a údržba

! Látkové části a vnitřní polstrování perte ve studené vodě do 30°C.
! Látkové části nežehlete.
! Na látkové části nepoužívejte bělidlo ani je nečistěte za sucha.
! K čištění této autosedačky nepoužívejte neředěný neutrální detergent, benzín ani jiné organické rozpouštědlo. Mohlo by dojít k poškození autosedačky.
! Textilní potahy ani vnitřní polstrování neždímejte pro rychlejší schnutí. Mohlo by to na textilním potahu nebo na vnitřním polstrování zanechat záhyby.
! Textilní potah a vnitřní polstrování nechte vyschnout zavěšené ve stínu.
! Pokud autosedačku nebudete delší dobu používat, vyjměte ji z vozidla. Autosedačku skladujte na chladném a suchém místě mimo dosah dětí.
