MANUAL DE USUARIO i-Trillo FX Joie

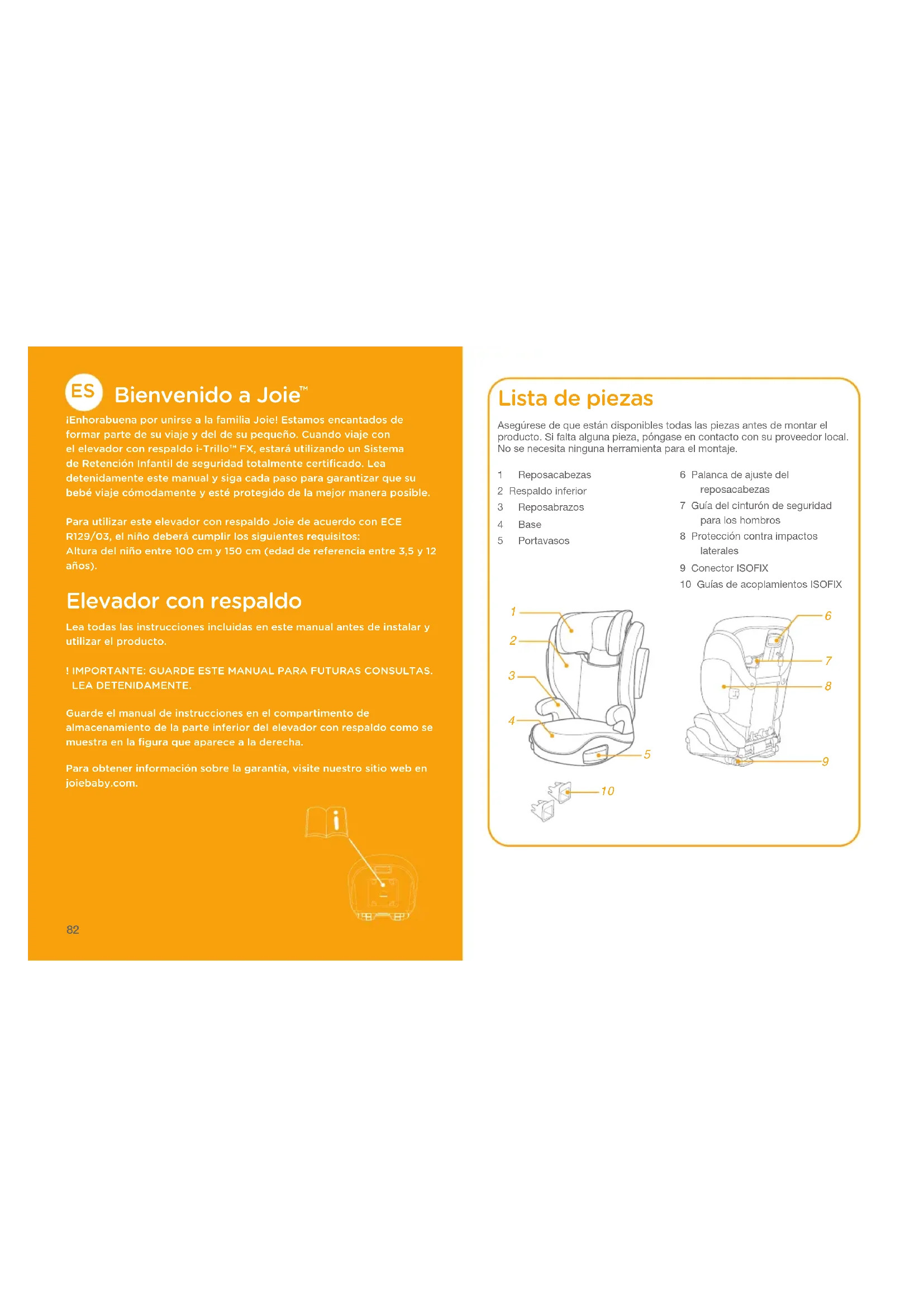

¡Enhorabuena por unirse a la familia Joie! Estamos encantados de formar parte de su viaje y del de su pequeño. Cuando viaje con el elevador con respaldo i-Trillo™ FX, estará utilizando un Sistema de Retención Infantil de seguridad totalmente certificado. Lea detenidamente este manual y siga cada paso para garantizar que su bebé viaje cómodamente y esté protegido de la mejor manera posible.Para utilizar este elevador con respaldo Joie de acuerdo con ECE R129/03, el niño deberá cumplir los siguientes requisitos:Altura del niño entre 100cm y 150cm (edad de referencia entre 3,5 y 12 años). Elevador con respaldo Lea todas las instrucciones incluidas en este manual antes de instalar y utilizar el producto.! IMPORTANTE: GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS. LEA DETENIDAMENTE.Guarde el manual de instrucciones en el compartimento de almacenamiento de la parte inferior del elevador con respaldo como se muestra en la figura que aparece a la derecha.Para obtener información sobre la garantía, visite nuestro sitio web en joiebaby.com.

Lista de piezas Asegúrese de que están disponibles todas las piezas antes de montar el producto. Si falta alguna pieza, póngase en contacto con su proveedor local. No se necesita ninguna herramienta para el montaje.1 Reposacabezas2 Respaldo inferior3 Reposabrazos4 Base5 Portavasos6 Palanca de ajuste del reposacabezas7 Guía del cinturón de seguridad para los hombros8 Protección contra impactos laterales9 Conector ISOFIX10 Guías de acoplamientos ISOFIX

ADVERTENCIA ! NINGÚN elevador con respaldo puede garantizar una protección total contra lesiones en caso de accidente. Sin embargo, un uso adecuado de este elevador con respaldo reducirá el riesgo de sufrir lesiones graves o, incluso, la muerte de su hijo. ! Siempre tenga cuidado de seguir las instrucciones de instalación correctamente, lo que garantizará que el elevador con respaldo funcione a un nivel de seguridad óptimo. ! Tenga cuidado para que los elementos rígidos y las piezas de plástico de un elevador con respaldo se coloquen e instalen de manera que no puedan quedar atrapados por un asiento móvil o en una puerta del vehículo. ! Para utilizar este elevador con respaldo de acuerdo con ECE R129/03, el niño deberá cumplir los siguientes requisitos: Altura del niño de entre 100 cm y 150 cm (edad de referencia: de 3,5 a 12 años). Solo con orientación a favor de la marcha (en la dirección de desplazamiento del vehículo) ! El respaldo de este Sistema de Retención Infantil puede no caber en todos los vehículos aprobados. ! El cinturón que fija el elevador con respaldo al vehículo debe estar ajustado. A su vez, este cinturón debe ajustarse al cuerpo del niño y no retorcerse. ! El elevador con respaldo debe reemplazarse si ha sido sometido a cargas pesadas en caso de accidente o si se ha caído. ADVERTENCIA ! Este elevador con respaldo está diseñado para su uso unicamente en el coche. ! No realice modificaciones en el elevador con respaldo ni incorpore nada con lo que no haya sido homologado anteriormente. NO quite ninguno de los acolchados blancos de EPP/EPS. Si no sigue esta recomendación, se pueden provocar problemas graves de seguridad. ! NO use el asiento si las superficies están demasiado calientes debido a la luz solar. ! Nunca deje al niño desatendido en el elevador con respaldo ni en el vehículo, ni siquiera durante unos minutos. ! Sujete correctamente el equipaje y cualquier otro objeto susceptible de provocar lesiones en caso de colisión. ! No utilice el elevador con respaldo sin el acolchado. ! El acolchado del elevador con respaldo no deberá sustituirse por uno que no esté recomendado por el fabricante, ya que el acolchado constituye una parte esencial del funcionamiento del Sistema de Retención Infantil. ! Asegure siempre al niño en el elevador con respaldo, incluso en trayectos cortos, ya que es en estos donde más accidentes se producen. ! NO deje este elevador con respaldo u otros artículos sin el cinturón abrochado o sin seguridad en el vehículo. Retire el elevador con respaldo del automóvil si no se usa con regularidad y guárdelo en un lugar seco y protegido del sol.85 86 ADVERTENCIA ! Se recomienda no utilizar un elevador con respaldo de segunda mano cuyo historial no se conozca. Puede tener daños o defectos estructurales invisibles debido al uso o almacenamiento incorrecto. ! NO utilice ningún punto de contacto de soporte de carga distinto a los que se describen en las instrucciones y aparecen en el elevador con respaldo. ! NO instale este elevador con respaldo en las siguientes condiciones:

1. Asientos de vehículo que estén orientados hacia

un lado o hacia atrás con respecto a la dirección de desplazamiento del vehículo.

2. Asientos de vehículo que se muevan durante la

instalación. ! Para cualquier cuestión de mantenimiento, reparación o sustitución de piezas, consulte a su distribuidor. ! Para evitar quemaduras, nunca coloque líquidos calientes en el sujetavasos del asiento elevador. Emergencia En caso de emergencia o accidente, es muy importante que su hijo reciba primeros auxilios y tratamiento médico de inmediato. Información del producto 1. Este es un Sistema de Retención infantil i-Size. Está aprobado conforme al Reglamento n.º 129 de la ONU, para el uso principal en "asientos i-Size” como indican los fabricantes de vehículos en el manual del usuario del vehículo.2. En caso de duda, consulte al fabricante o al distribuidor del dispositivo de sujeción para niños mejorado.Producto elevador con respaldoMateriales Plásticos, metal, telasN.º de patente Pendiente de patentesAdecuado para Altura del niño entre 100cm y 150cm (edad de referencia entre 3,5 y 12 años).Instalación Con orientación hacia adelante (en la dirección de desplazamiento del vehículo)87 88

Montaje del elevador con respaldo

4. Alinee la protección contra

impactos laterales con los soportes de plástico del respaldo inferior y, a continuación, insértelo para que quede bloqueado.

Elija si desea instalar la protección contra impactos laterales conforme al tamaño del vehículo.

5. Retire la protección

consulte las imágenes

1. Apriete primero la palanca de

ajuste del reposacabezas y luego deslícelo en el soporte para la espalda inferior debajo de la cubierta de tela para unirlos.

COMPRUEBE de forma fehaciente que las dos piezas están bien sujetas una junto a la otra tirando de ellas.

2. Para acoplar el respaldo

inferior a la base, enganche el soporte para la espalda inferior en la bisagra de la barra del asiento en la base.

3. Gire el respaldo inferior hacia

arriba mientras sostiene el asiento elevador hasta que encaje en una posición vertical. 389 90consulte las imágenes

Consideraciones acerca de la instalación

consulte las imágenes

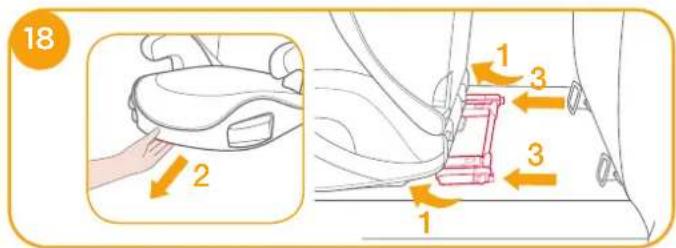

Si el vehículo está equipado con ISOFIX, los puntos de sujeción inferiores del vehículo podrían ser visibles en la línea del asiento del vehículo. Consulte el manual de propietario del vehículo para conocer las ubicaciones exactas, la identificación de las sujeciones y los requisitos de uso.1. Coloque las guías ISOFIX con los puntos de anclaje ISOFIX. Las guías ISOFIX pueden proteger la superficie del asiento del vehículo contra roturas. También sirven para guiar los conectores ISOFIX.2. Presione el botón de ajuste ISOFIX para extraer los conectores ISOFIX. Gire los conectores ISOFIX 180 grados hasta que estén apuntando en la dirección de las guías ISOFIX.

Instalación utilizando el sistema ISOFIX y el cinturón de seguridad de 3 puntos o utilizando solo este último

Ajuste de la altura para el reposacabezas Consulte la imagen Presione la palanca de ajuste del reposacabezas, al mismo tiempo que empuja hacia arriba o hacia abajo el reposacabezas hasta que quede fijado en una de las 10 posiciones.

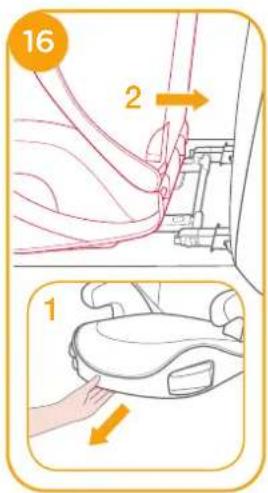

5. Para sacar el asiento elevador:

a. Pulse primero el botón de bloqueo secundario

y, a continuación, el botón

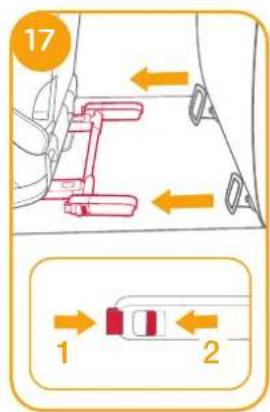

de los conectores ISOFIX antes de quitar el asiento elevador del asiento del vehículo. b. Gire los conectores ISOFIX 180 grados y luego presione el botón de ajuste ISOFIX para retraer dichos conectores.

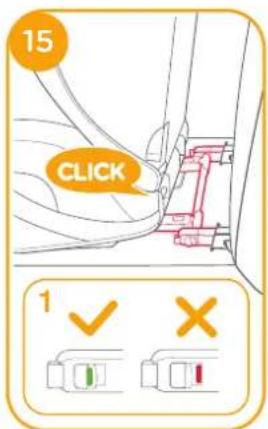

con los puntos de anclaje ISOFIX y, a continuación, introduzca ambos conectores ISOFIX en dichos puntos de anclaje ISOFIX hasta que escuche un clic.

Asegúrese de que ambos conectores ISOFIX queden firmemente sujetos a sus puntos de anclaje ISOFIX. Los colores de los indicadores de ambos conectores ISOFIX deberán aparecer completamente en verde.

! Para asegurarse de que el asiento está instalado de forma segura, tire de ambos conectores ISOFIX.

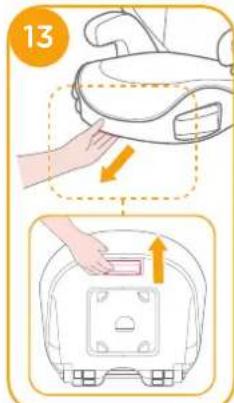

4. Presione el botón de ajuste

ISOFIX para retraer el respaldo a la posición deseada.

Para asegurarse de que la altura del reposacabezas es correcta, la parte inferior del reposacabezas DEBE llegar hasta la parte superior de los hombros del niño, tal y como se indica en la imagen

; y el cinturón de los hombros debe estar colocado en la zona verde, como se muestra en la imagen

! Coloque el elevador con respaldo firmemente contra el respaldo del asiento de vehículo equipado con cinturón de 3 puntos de anclaje, orientado hacia adelante. ! Asegúrese de que la parte del cinturón para los hombros pasa directamente a través de la guía del cinturón de hombro como se muestra en

! Apriete el cinturón del vehículo tirando de la correa para el hombro hasta que se elimine toda la holgura del cinturón. ! Si el cinturón queda a la altura del cuello, la cabeza o la cara del niño, vuelva a ajustar la altura del reposacabezas. ! El cinturón que sujeta el elevador con respaldo al vehículo debe estar ajustado y no debe estar retorcido en ningún momento.

También se puede instalar usando solo el cinturón de seguridad de 3 puntos.

Coloque el cinturón de los hombros a través de la guía del cinturón de los hombros como se indica en la imagen

NO coloque el cinturón del vehículo sobre la parte superior de los reposabrazos. Debe pasar por debajo de los reposabrazos.

El asiento elevador no puede utilizarse si la hebilla de seguridad del vehículo (extremo hembra de la hebilla) es demasiado larga para anclar con seguridad el asiento elevador.

Una vez colocado el niño en este asiento elevador, deberá utilizar correctamente el cinturón de seguridad y asegurarse de que ninguna correa de seguridad quede demasiado baja, de forma que la pelvis quede firmemente sujeta.

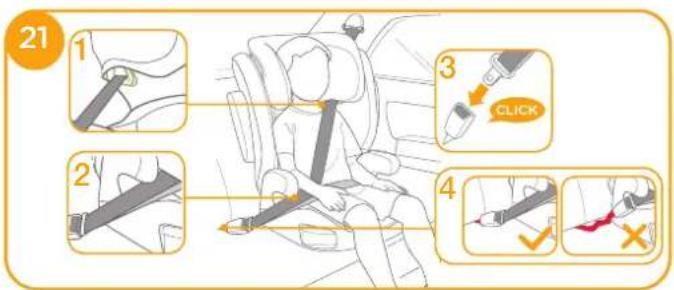

Tire del cinturón de seguridad del vehículo siguiendo la trayectoria del cinturón

y, a continuación, abróchelo.

495 96Consulte la imagen Abra 4 pares de botones y 4 pares de elásticos en la parte posterior del tejido para retirarlos. Para volver a colocar el tejido acolchado del asiento, simplemente repita los pasos anteriores a la inversa. Desmontaje de los tejidos acolchados

Lave el tejido y el acolchado interior con agua fría a menos de 30 °C.

No planche el acolchado.

No limpie en seco ni utilice lejía para lavar el acolchado.

No utilice detergentes sin diluirlos, gasolina u otros disolventes orgánicos para lavar el elevador con respaldo. Si lo hace, podría dañar el asiento.

No retuerza con demasiada fuerza el tejido ni el acolchado cuando los seque. Podrían quedar arrugas en el tejido y el acochado.

Deje secar el tejido y el acolchado en un lugar alejado de la luz directa del sol.

Retire el elevador con respaldo del asiento del vehículo cuando no vaya a utilizarlo durante un periodo prolongado de tiempo. Coloque el elevador con respaldo en un lugar fresco y seco donde su hijo no pueda acceder a él. Cuidados y mantenimiento

Uso del sujetavasos Consulte la imagen
