РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ i-Trillo FX Joie

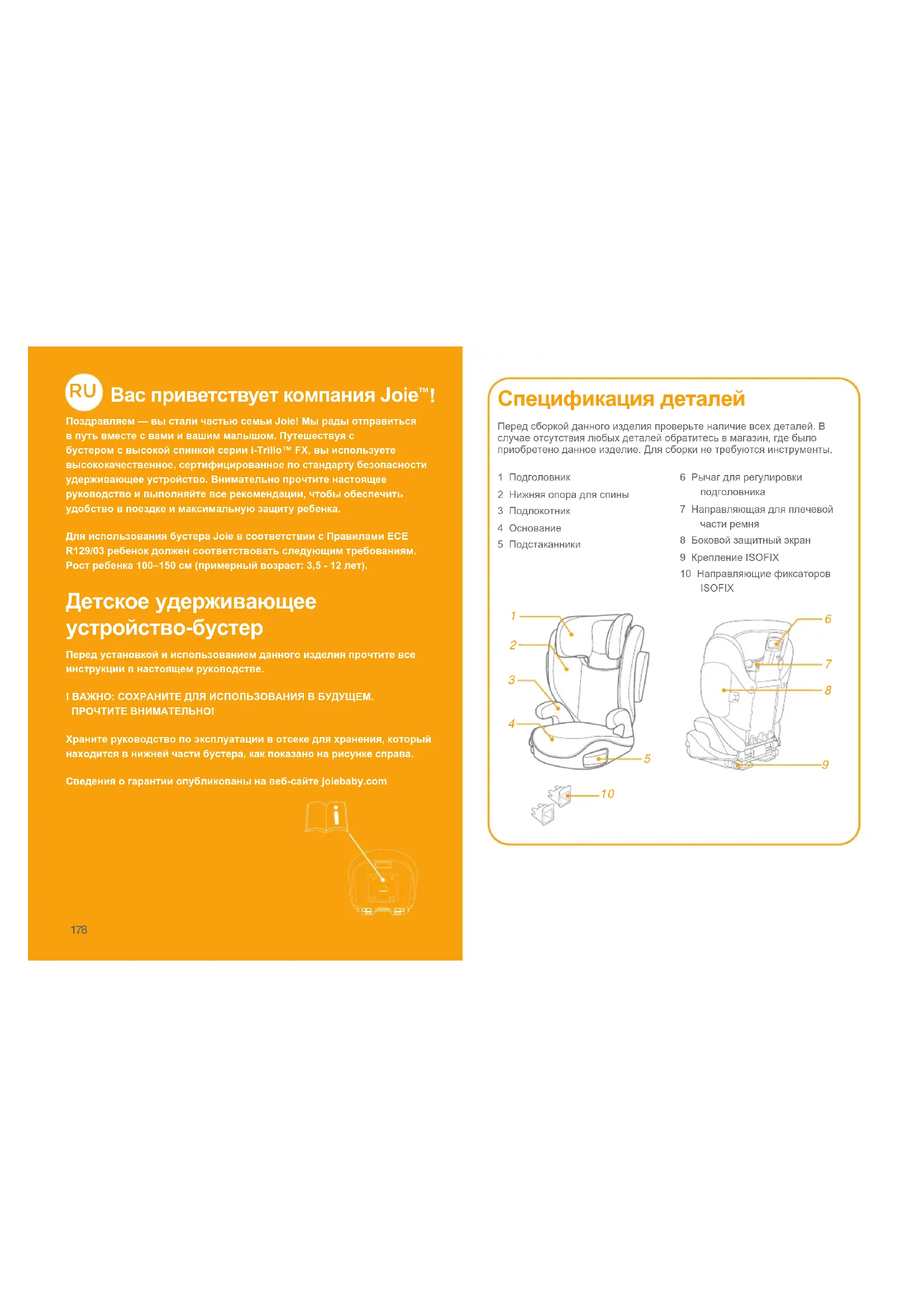

Вас приветствует компания Joie

Поздравляем — вы стали частью семьи Joie! Мы рады отправиться в путь вместе с вами и вашим малышом. Путешествуя с бустером с высокой спинкой серии i-Trillo™ FX, вы используете высококачественное, сертифицированное по стандарту безопасности удерживающее устройство. Внимательно прочтите настоящее руководство и выполняйте все рекомендации, чтобы обеспечить удобство в поездке и максимальную защиту ребенка.Для использования бустера Joie в соответствии с Правилами ECE R129/03 ребенок должен соответствовать следующим требованиям.Рост ребенка 100–150 см (примерный возраст: 3,5 - 12 лет). Детское удерживающее устройство-бустер Перед установкой и использованием данного изделия прочтите все инструкции в настоящем руководстве.! ВАЖНО: СОХРАНИТЕ ДЛЯ ИСПОЛЬЗОВАНИЯ В БУДУЩЕМ. ПРОЧТИТЕ ВНИМАТЕЛЬНО!Храните руководство по эксплуатации в отсеке для хранения, который находится в нижней части бустера, как показано на рисунке справа.Сведения о гарантии опубликованы на веб-сайте joiebaby.com

Спецификация деталей Перед сборкой данного изделия проверьте наличие всех деталей. В случае отсутствия любых деталей обратитесь в магазин, где было приобретено данное изделие. Для сборки не требуются инструменты.1 Подголовник2 Нижняя опора для спины3 Подлокотник4 Основание5 Подстаканники6 Рычаг для регулировки подголовника7 Направляющая для плечевой части ремня8 Боковой защитный экран9 Крепление ISOFIX10 Направляющие фиксаторов ISOFIX

ПРЕДУПРЕЖДЕНИЯ ! Ни один бустер НЕ гарантирует полную защиту от травм в случае аварии. Однако правильное использование данного бустера уменьшает опасность причинения ребенку тяжелых травм или смерти. ! Неукоснительное соблюдение инструкций по установке обеспечивает оптимальную работу бустера для максимальной защиты ребенка. ! При установке жесткие элементы конструкции и пластмассовые детали бустера должны располагаться так, чтобы исключить риск их зажатия подвижным сиденьем или дверью автомобиля. ! Для использования сиденья-бустера в соответствии с Правилами ECE R129/03 ребенок должен соответствовать следующим требованиям. Рост ребенка 100-150 см (примерный возраст: 3,5-12 лет). Только в положении лицом по направлению движения автомобиля ! Улучшенное детское автокресло подходит для установки не во всех разрешенных автомобилях. ! Все ремни, удерживающие бустер в автомобиле, должны быть плотно натянуты. Любые ремни, удерживающие ребенка, должны быть отрегулированы по размеру тела ребенка. Ремни не должны быть перекручены. ! Сиденье-бустер подлежит замене, если он подвергался сильной нагрузке (например, в результате ДТП или падения). ПРЕДУПРЕЖДЕНИЯ ! Данное сиденье-бустер предназначено только для использования в автомобиле. ! Запрещается вносить в сиденье-бустер изменения или дополнения без разрешения сертифицирующего органа. КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО извлекать белый наполнитель из пенополистирола (EPP/EPS). В противном случае может возникнуть серьезная угроза безопасности. ! ЗАПРЕЩАЕТСЯ использовать сиденье, если его поверхность сильно нагрелась от солнца. ! Ни в коем случае не оставляйте ребенка без присмотра в сиденье-бустере или автомобиле даже на несколько минут. ! Любой багаж и другие предметы должны быть надежно закреплены, так как они могут причинить травмы при

! Бустер не следует использовать без тканевых деталей. ! Заменять тканевую обивку бустера допускается только обивкой, рекомендованной производителем, т.к. тканевая обивка является неотъемлемой частью конструкции данного детского удерживающего устройства. ! Всегда закрепляйте ребенка в бустере даже в коротких поездках, так как именно во время них происходит большинство аварий. ! ЗАПРЕЩАЕТСЯ оставлять бустер и другие предметы непристегнутыми или незакрепленными в автомобиле. Если сиденье-бустер не используется регулярно, извлекайте его из автомобиля и храните в сухом, защищенном от солнца месте.181 182 ПРЕДУПРЕЖДЕНИЯ ! Рекомендуется не использовать бывшее в употребле- нии сиденье-бустер, история которого вам неизвестна. Из-за неправильной эксплуатации или хранения в нем могут появиться невидимые структурные повреждения или дефекты. ! ЗАПРЕЩАЕТСЯ использовать опорные точки, кроме тех, которые указаны в инструкциях и обозначены на детском удерживающем устройстве-бустере. ! ЗАПРЕЩАЕТСЯ устанавливать данный бустер в следующих случаях:

1. На автомобильные сидения, установленные лицом

против направления движения или в сторону от направления движения автомобиля.

2. На автомобильные сидения, подвижные во время

! По вопросам, связанным с обслуживанием, ремонтом и заменой деталей, обращайтесь к продавцу. ! Во избежание ожогов не помещайте горячие жидкости в подстаканники бустера. Чрезвычайные ситуации В случае чрезвычайного происшествия или аварийной ситуации следует незамедлительно оказать ребенку первую помощь и обратиться к врачу. Информация об изделии 1. Это улучшенное детское удерживающее устройство типа i-Size с сиденьем-бустером. Оно утверждено Правилом ООН № 129 для установки, в основном, в «положениях автомобильных сидений i-Size», согласно информации производителей автомобилей, которая содержится в руководстве к автомобилям.2. В случае появления сомнений обращайтесь к производителю или продавцу улучшенного детского удерживающего устройства.Изделие Сиденье-бустерМатериалы Пластик, металл, тканьНомер патента Патенты оформляютсяПредназначено для Детей ростом 100–150 см (примерный возраст: 3,5 - 12 лет).Установка Лицом вперед (по направлению движения автомобиля)183 184

Сборка детского удерживающего устройства-бустера

4. Совместите боковой

защитный экран с прорезями в пластмассовых креплениях нижней опоры для спины и вставьте его, чтобы зафиксировать.

! В зависимости от размера автомобиля определите, нужно ли установить боковой защитный экран.

5. Снимите боковой защитный

1. Нажмите на рычаг для

регулировки подголовника и сдвиньте нижнюю опору для спины под тканевым чехлом, соединяя их между

! УДОСТОВЕРЬТЕСЬ, что две детали надежно соединены вместе, потянув их.

2. Чтобы прикрепить нижнюю

опору для спины к основанию, наденьте крюки нижней опоры для спины на перекладину основания.

опору для спины вверх, удерживая сиденье-бустер, чтобы опора защелкнулась в вертикальном положении.

Особенности установки

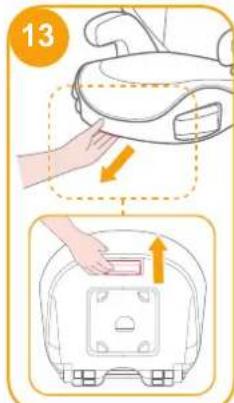

Если автомобиль оснащен креплением ISOFIX, нижние точки анкерного крепления могут быть видны на стыке спинки и сиденья в автомобиле. Точное расположение, маркировка и требования к эксплуатации креплений приведены в руководстве по эксплуатации автомобиля.1. Установите направляющие ISOFIX в точки анкерного крепления ISOFIX.

Направляющие ISOFIX защищают поверхность автомобильного сиденья от повреждений. Также они служат в качестве направляющих для фиксаторов ISOFIX.2. Нажмите на кнопку регулировки ISOFIX, чтобы извлечь фиксаторы ISOFIX. Разверните фиксаторы ISOFIX на 180 градусов так, чтобы они были направлены в одну сторону с направляющими ISOFIX.

Установка с использованием системы ISOFIX и 3-точечного ремня или с использованием только 3-точечного ремня

Регулировка высоты подголовника см. рисунок

Нажмите на рычаг для регулировки подголовника и при этом потяните подголовник вверх или вниз так, чтобы он защелкнулся в одном из 10 положений.

удерживающего устройства-

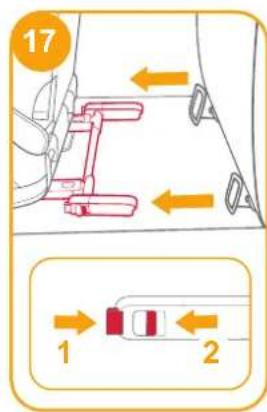

А. Чтобы снять детское удерживающее устройство- бустер с автомобильного сиденья, нажмите дополнительную кнопку

кнопку фиксаторов ISOFIX

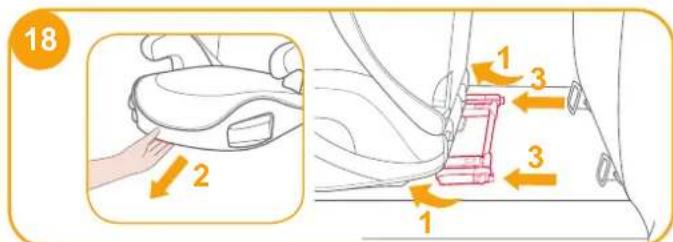

Б. Поверните крепления ISOFIX на 180 градусов, а затем нажмите кнопку регулировки ISOFIX, чтобы убрать крепления ISOFIX.

3. Совместите фиксаторы

ISOFIX с анкерными креплениями ISOFIX и вставьте оба фиксатора ISOFIX в точки анкерного крепления ISOFIX до щелчка.

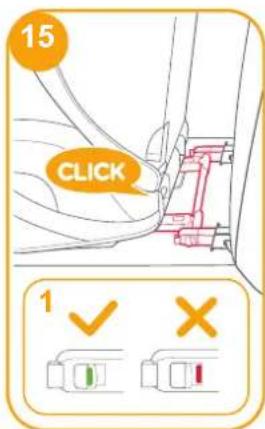

Убедитесь в том, что оба фиксатора ISOFIX надежно закреплены в точках крепления ISOFIX. Цвет индикаторов обоих фиксаторов ISOFIX должен быть зеленым.

Проверьте надежность установки бустера, потянув за оба крепления ISOFIX.

4. Нажмите на кнопку

регулировки ISOFIX, чтобы установить спинку сиденья в нужное положение.

Для установки подголовника на правильную высоту нижняя часть подголовника ДОЛЖНА находиться на уровне плеч ребенка, как показано на рис.

При этом плечевая часть ремня безопасности должна находиться в зеленой зоне, как показано на рис. .

! Установите детское удерживающее устройство- бустер вплотную к спинке автомобильного сиденья, расположенного по ходу движения и оснащенного наплечно-поясным ремнем безопасности. ! Убедитесь, что плечевая часть ремня безопасности проходит прямо через плечевую направляющую, как показано

! Потяните за плечевой ремень, чтобы затянуть штатный ремень безопасности и устранить его провисание. ! Если ремень проходит по горлу, голове или лицу ребенка, измените высоту подголовника. ! Любые ремни, прикрепляющие бустер к сиденью автомобиля, должны быть хорошо натянуты и не перекручены.

Также можно установить с использованием только 3-точечного

Проведите плечевую часть ремня безопасности через плечевую направляющую для ремня безопасности, как показано на рис.

ЗАПРЕЩАЕТСЯ располагать ремень безопасности автомобиля поверх подлокотников. Он должен проходить под подлокотниками.

Запрещается использовать детское удерживающее устройство-бустер, если длина пряжки ремня безопасности (гнездовой части) слишком велика и не позволяет надежно закрепить детское удерживающее устройство-бустер.

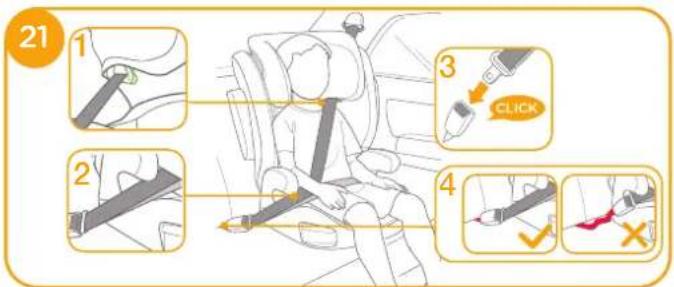

Поместив ребенка в данное детское удерживающее устройство-бустер, необходимо правильно пристегнуть ремень безопасности и расположить поясной ремень внизу, чтобы он плотно фиксировал область таза.

Вытяните автомобильный ремень безопасности, пропустите его по пути

, а затем пристегните его.

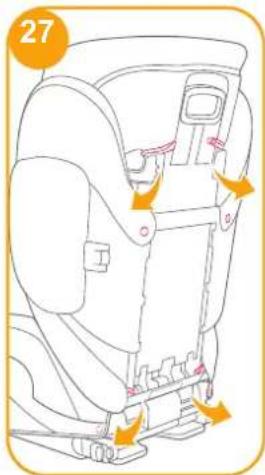

Расстегните 4 пары кнопок и 4 пары эластичных петель с обратной стороны тканевой обивки и снимите ее.

Чтобы установить подкладку сиденья, выполните указанные шаги в обратном порядке. Снятие тканевых деталей

Стирайте тканевые детали и внутреннюю обивку в холодной воде при температуре не выше 30°C.

Запрещается гладить тканевые детали.

Запрещается отбеливать и подвергать тканевые детали

Запрещается использовать неразбавленные нейтральные моющие средства, бензин и другие органические растворители для чистки детского удерживающего устройства-бустера. Это может привести к повреждению детского удерживающего устройства-бустера.

Не скручивайте тканевые детали и внутреннюю обивку при сушке. От этого на тканевых деталях и внутренней обивке могут появиться складки.

Вывешивайте тканевые детали и внутреннюю обивку для просушки в тени.

Если детское удерживающее устройство-бустер не используется в течение длительного времени, извлекайте его из автомобиля. Поместите детское удерживающее устройство-бустер в прохладное сухое место, недоступное для детей. Уход за изделием

Использование подстаканников см. рисунок
