MIX140 - Cementblandare SCHEPPACH - Gratis bruksanvisning och manual

Produkttyp	Cementblandare (betongblandare)
Märke	Scheppach
Modell	MIX140
Trumkapacitet	140 liter
Trummans öppningsdiameter	385 mm
Motoreffekt	0,55 kW (550 W)
Strömförsörjning	230 V ~ / 50 Hz
Max. motorvarvtal	2750 min⁻¹
Max. trumvarvtal	26,6 min⁻¹
Driftsätt	S6 30 % (30 % belastning, 70 % tomgång)
Skyddsklass	II (dubbelisolerad)
Kapslingsklass	IP45D
Garanterad ljudeffektnivå (LWA)	95 dB
Mått (L × B × H)	1200 × 710 × 1400 mm
Vikt	47 kg
Trummaterial	Stål
Transporthjul	Ja (2 hjul + 1 svängbart hjul)
Parkeringstöd	Ja (fällbart)
Avsedd användning	Blandning av betong och murbruk för hushållsbruk
Rengöring	Borste, skrapa; ej nedsänka eller använda högtryckstvätt
Slitdelar	Kilrem (ref. 5908403061)
Garanti	Lagstadgad (defekta delar byts ut kostnadsfritt)

Vanliga frågor - MIX140 SCHEPPACH

Vad är den maximala trumkapaciteten för Scheppach MIX140?

Trumkapaciteten är 140 liter (125 liter för modell MIX125). Fyll inte trumman för mycket för att undvika blockeringar.

Hur monterar jag betongblandaren korrekt?

Monteringen ska utföras av två personer. Följ stegen i ordning: montera hjul, stöd, trummans nedre del, blandningsmekanismen, sedan den övre delen. Använd de medföljande påsarna (A till I) och angivna verktyg (fasta nycklar, insexnyckel, tång). Se bruksanvisningen för detaljerade scheman.

Vilka säkerhetsåtgärder ska jag vidta innan jag använder MIX140?

Bär alltid säkerhetsskor, handskar, skyddsglasögon och dammmask. Kontrollera att strömkabeln inte är skadad. Se till att maskinen står på en plan och stabil yta. Låt aldrig barn eller obehöriga personer komma nära. Koppla ur kontakten före rengöring eller underhåll.

Hur justerar man trummans lutning för blandning?

Dra det svängbara hjulet (7) mot dig för att låsa upp stoppbrickan. Luta trumman till önskad position: betongläge (bild 13b) eller murbruksläge (bild 13a). Släpp hjulet för att låsa fast läget. Håll alltid hjulet stadigt vid justering.

Vad gör jag om motorn inte startar?

Kontrollera först nätspänningen och säkringarna. Om kabeln är skadad, låt en elektriker byta ut den. Vid överbelastning, vänta tills motorn svalnat (ca 15 min) innan du startar igen. Om problemet kvarstår, kontakta en specialist.

Hur tömmer jag trumman efter blandning?

Placera en behållare (t.ex. murbruksbalja) under trumman. Dra det svängbara hjulet för att låsa upp, luta sedan långsamt trumman nedåt för att tömma. Var noga med att inte spilla blandningen på golvet.

Vilket regelbundet underhåll krävs?

Efter varje användning, rengör trummans insida och utsida med vatten och en borste eller skrapa. Kontrollera regelbundet remspänningen: den ska tryckas in cirka 5 mm med fingertryck. Om remmen är sliten, byt ut den mot en originalrem (ref. 5908403061).

Kan jag använda betongblandaren för andra material än betong och murbruk?

Nej, betongblandaren är endast avsedd för blandning av betong och murbruk för hushållsbruk. All annan användning anses ej avsedd och ogiltigförklarar garantin. Blanda inte aggressiva kemikalier eller oavsedda slipande material.

Hur transporterar jag betongblandaren på ett säkert sätt?

Stäng av motorn och dra ur kontakten. Vid transport i fordon, luta trumman nedåt, fäll in stödet och säkra med en rem. Lyft inte med kran. För kortare förflyttning, tippa enheten lätt och rulla på transporthjulen.

Var hittar jag reservdelar och hur beställer jag?

Reservdelar (särskilt rem ref. 5908403061) finns hos Scheppachs kundtjänst. Vid beställning, uppge modellnamn (MIX140), artikelnummer och uppgifter från typskylten. Skanna QR-koden på startsidan för att komma åt katalogen.

BRUKSANVISNING MIX140 SCHEPPACH

Förklaring av symbolerna på produkten

	Läs instruktionsmanualen före idrifttagning!
	Bär säkerhetsskor!
	Använd skyddshandskar!
	Använd skyddsglasögon!
	Använd dammskyddsmask!
	Använd hörselskydd!
	Placera betongblandaren horisontellt på plan och fast mark!
	Betongblandaren får inte flyttas under drift!
	Betongblandare får endast användas med helt stängda säkerhetsanordningar!
	Sträck dig inte in i den rörliga trumman!
	Var försiktig! Fara för klämskador på kuggkransen i låsskivan.
	Starta inte motorn om trumman är fullastad.
	Skydda miljön! Ta överblivet material till ett auktoriserat samlingsställe. Det får inte hamna i avlopp, marken eller vattendrag.
	Håll obehöriga och barn borta från apparaten!
	Maskinen är skyddsisolerad!Obs! Skyddsklassen bibehålls endast om originalisoleringsmedel används när ma- skinen servas och om isoleringsavständen inte ändras.
	Dra ut nätstickkontakten före rengöring eller underhåll!
	Installationshjälp! Se: Montering, montera trumöverdel.
	Uppgift om ljudeffektnivån i dB
	Skyddsklass II
	Produkten uppfyller kraven i gällande europeiska direktiv.
	Produkten uppfyller kraven i gällande serbiska direktiv.

Innehållsförteckning: Sida:

1. Inledning 216
2. Produktbeskrivning (bild 1 - 13d)...... 216
3. Leveransomfång (bild 2 + 3)....216
4. Avsedd användning 216
5. Säkerhetsanvisningar 217
6. Tekniska specifikationer 218
7. Uppackning....218
8. Uppställning/Före idrifttagning 219
9. Idrifttagning....220
10. Elektrisk anslutning....221
11. Rengöring 222
12. Transport....222
13. Förvaring....222
14. Underhåll....222
15. Reparation och reservdelsbeställning....223
16. Avfallshantering och återvinning 223
17. Felsökning....224
18. Försäkran om överensstämmelse 330

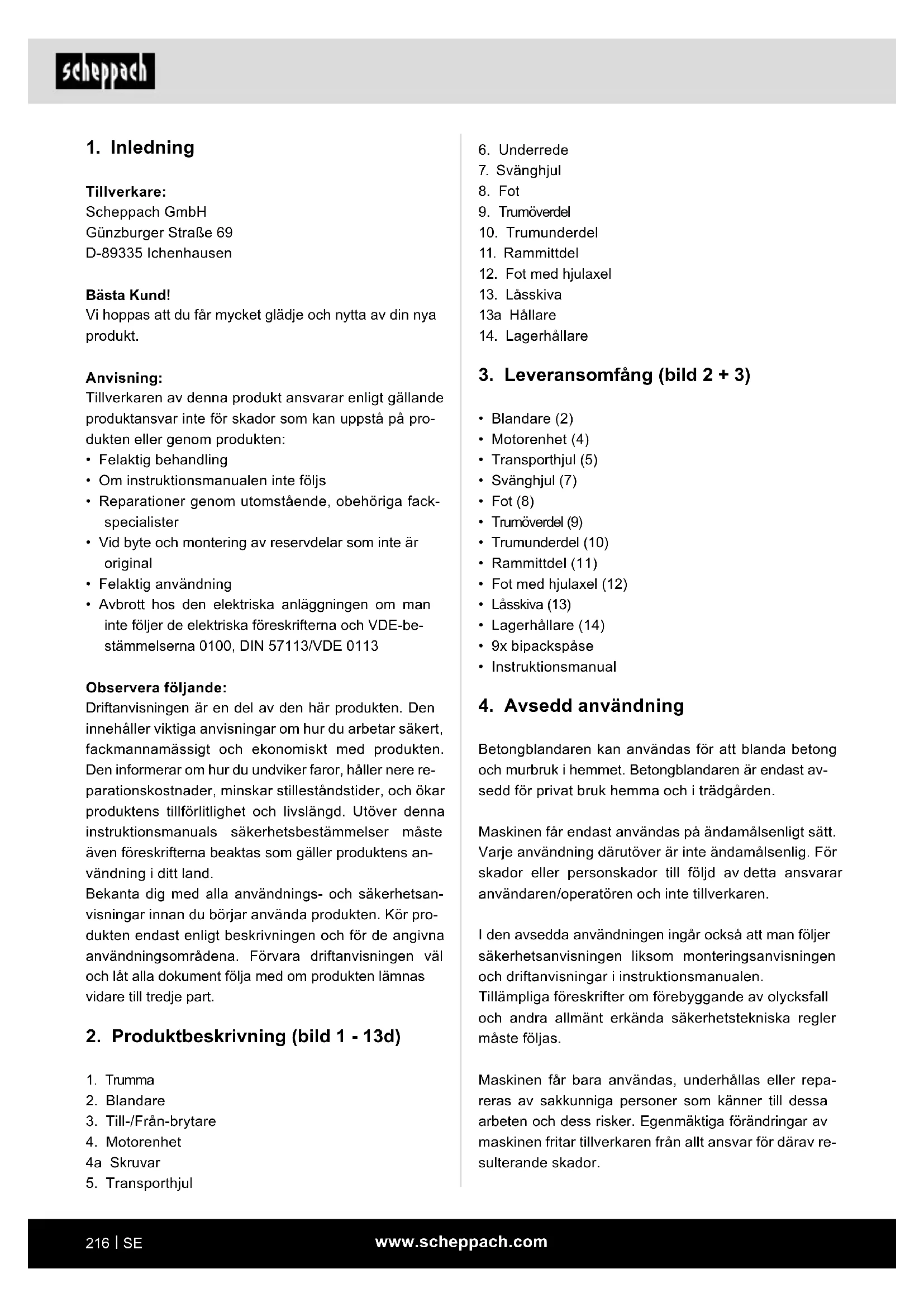

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya produkt.

Anvisning:

Tillverkaren av denna produkt ansvarar enligt gällande produktansvar inte för skador som kan uppstå på produkten eller genom produkten:

• Felaktig behandling
- Om instruktionsmanualen inte följs
- Reparationer genom utomstående, obehöriga fack-specialister
- Vid byte och montering av reservdelar som inte är original
• Felaktig användning
- Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113

Observera följande:

Driftanvisningen är en del av den här produkten. Den innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med produkten. Den informerar om hur du undviker faror, håller nere reparationskostnader, minskar stilleståndstider, och ökar produktens tillförlitlighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller produktens användning i ditt land.

Bekanta dig med alla användnings- och säkerhetsanvisningar innan du börjar använda produkten. Kör produkten endast enligt beskrivningen och för de angivna användningsområdena. Förvara driftanvisningen väl och låt alla dokument följa med om produkten lämnas vidare till tredje part.

2. Produktbeskrivning (bild 1 - 13d)

1. Trumma
2. Blandare
3. Till-/Från-brytare
4. Motorenhet
   4a Skruvar

5. Transporthjul

6. Underrede

7. Svänghjul
8. Fot
9. Trumöverdel
10. Trumunderdel
11. Rammittdel
12. Fot med hjulaxel
13. Lässkiva
    13a Hållare
14. Lagerhållare

3. Leveransomfång (bild 2 + 3)

• Blandare (2)
• Motorenhet (4)
  • Transporthjul (5)
  • Svänghjul (7)
• Fot (8)
• Trumöverdel (9)
• Trumunderdel (10)
  • Rammittdel (11)
  • Fot med hjulaxel (12)
  • Låsskiva (13)
  • Lagerhållare (14)
• 9x bipackspåse
• Instruktionsmanual

4. Avsedd användning

Betongblandaren kan användas för att blanda betong och murbruk i hemmet. Betongblandaren är endast avsedd för privat bruk hemma och i trädgården.

Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.

I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i instruktionsmanualen.

Tillämpliga föreskrifter om förebyggande av olycksfall och andra allmänt erkända säkerhetstekniska regler måste följas.

Maskinen får bara användas, underhållas eller repareras av sakkunniga personer som känner till dessa arbeten och dess risker. Egenmäktiga förändringar av maskinen fritar tillverkaren från allt ansvar för därav resulterande skador.

Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren. Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.

Observera att våra apparater inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

Förklaring av signalorden i bruksanvisningen

Varning

Signalord för att känneteckna en tänkbart farlig situation som, om den inte undviks, kan leda till allvarlig personskada.

FARA

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till livshotande eller allvarlig personskada.

FÖRSIKTIGT

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till en mindre eller måttlig person-skada.

OBS

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till materiella skador på produkten eller egendom/innehav.

Allmänna säkerhetsanvisningar

WARNING: Du måste följa nedanstående grundläggande säkerhetsanvisningar när du använder elverktyg. Därmed minskar du risken för bränder, elstötar och personskador.

Vänligen läs alla anvisningar innan du börjar arbeta med den här apparaten.

- Observera all information som rör säkerhet och faror. Sådan finns på maskinen.

- Alla information om säkerhet och faror som anges på maskinen ska vara i fullständigt läsbart skick.

- Säkerhetsanordningarna på maskinen får inte monteras bort eller göras obrukbara.

- Kontrollera nätanslutningskablarna. Använd inga defekta anslutningssladdar.

- Kontrollera apparaten avseende korrekt funktion före idrifttagning.

- Håll obehöriga och barn borta från betongblandaren.

- Personer som är påverkade av alkohol, droger eller läkemedel får inte använda maskinen.

- Användaren måste bära sin personliga skyddsutrustning (PPE).

- Var försiktig under arbetet: Skaderisk på grund av roterande delar.

- Motorn måste vara avstängd innan rengörings- och underhållsarbeten utförs eller störningar åtgärdas. Dra ut nätstickkontakten!

- Installation reparation och underhåll av elsystemet måste utföras av elektriker.

- Alla skydds- och säkerhetsanordningar måste omedelbart sättas tillbaka efter avslutat reparations- och underhållsarbete.

- När du lämnar arbetsplatsen, stäng av motorn och dra ut nätstickkontakten!

- Se till att belysningen är god. Dålig belysning kan öka risken för personskador rejält!

- Stäng av maskinen och dra ut nätstickkontakten om fara uppstår!

- Lägg inte händerna på maskinens rörliga delar när maskinen är igång. Det finns risk för indragning/avlindning på grund av den roterande trumman resp. roterande blandningsverktyg.

- Maskinen får inte användas medan den flyttas till en annan plats!

- Maskinen får endast placeras på en plan yta!

- Det finns risk för inandning av giftiga ångor och damm.

Ytterligare säkerhetsanvisningar

- Betongblandaren får endast tas i drift när den är helt monterad.

- Kontrollera anslutningsledningarna avseende skador före idrifttagning.

- Använd säkerhetsskor, handskar, skyddsglasögon och andningsskyddsmask.

- Håll händer och fötter borta från rörliga delar.

- Grip inte tag i blandningstrumman när den är igång.

• Lägg inga föremål i blandningstrumman när den är igång, t.ex. en skyffel eller liknande.
• Skaderisk när blandningstrumman roterar.
• Betongblandaren får endast användas med original- delar.
• Reparation på betongblandare får bara utföras av auktoriserade fackföretag.
• Lämna inte en driftklar betongblandare utan uppsikt.
• När du lämnar arbetsplatsen stänger du av maskinen och drar ut nätstickkontakten.

Kvarstående risker

Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Skaderisk på grund av roterande delar.
• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.
• Innan inställnings- eller underhållsarbeten utförs, stäng av motorn och dra ut nätstickkontakten.
• Trots alla vidtagna åtgärder kan det finnas restrisker som inte är uppenbara.
• Restrisker kan minimeras genom att säkerhetsanvisningar och ändamålsenlig användning liksom driftmanualen beaktas i sin helhet.
• Undvik tillfälliga idriftsättningar av maskinen: Se till att Till-Från-brytaren står på "0" innan du sätter i kontakten i eluttaget.
• Använd det verktyg som rekommenderas i den här instruktionsmanualen. Då får du en maskin som ger maximal effekt.
• Håll händerna borta från arbetsområdet när maskinen är i drift.

Varning! Elverktyget alstrar ett elektromagnetiskt fält under drift. Under vissa förhållanden kan fältet störa aktiva eller passiva medicinska implantat.

För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

6. Tekniska specifikationer

	MIX125	MIX140
Motor	230 V~ / 50 Hz	230 V~ / 50 Hz

Motoreffekt 0,55 kW 0,55 kW
Varvtal max: 2750 min-	1	2750 min^-1
Varvtal trumma max: 26,6 min	-1	26,6 min^-1
Kapacitet 125 l 140 l
Diameter trumöppning	385 mm 385 mm
Isoleringsklass: IP45D	IP45D
Mått	1200 x 710 x 1400 mm	1200 x 710 x 1400 mm
Driftläge: S6 30% S6 30%
Skyddsklass II II
Vikt	45 kg	47 kg

Med förbehåll för tekniska ändringar!

*S6 30 %: Kontinuerlig drift med intermittenta belastningar (körtid 10 min)

För att inte överhetta motorn otillåtet mycket kan motorn under 30 % av körtiden drivas med den angivna nominella effekten och de återstående 70 % av körtiden måste köras utan belastning.

Bullerinformation

Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB bör du använda ett passande hörselskydd.

Typvärden buller

Bullervärdena fastställdes i enlighet med EN ISO 3744:2010.

Ljudtrycksnivå L_pA	72,21 dB
Osäkerhet K_pA	3,33 dB
Ljudeffektnivå L_WA	92,21dB
Osäkerhet K_WA	3,33 dB
Garanterad ljudeffektnivå L_WA	95 dB

7. Uppackning

• Öppna förpackningen och ta ut apparaten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera apparaten och tillbehör beträffande transportskador.
• Om möjligt, förvara förpackningen fram till utgången av garantiperioden.

⚠ WARNING!

Apparaten och förpackningsmaterialet är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

8. Uppställning/Före idrifttagning

Obs!

Montera klart apparaten före idrifttagning!

För att underlätta monteringen bör hopsättningen genomföras av två personer.

Bipackspåsarna (A till 1) innehåller alla smådelar som behövs för monteringen (se bild 3).

Verktyg som behövs för montering (ingår inte i leveransomfånget):

• 2x skruvnyckel nyckelvidd 13
• 2x skruvnyckel nyckelvidd 16
• 1x inexxnyckel nyckelvidd 8
- 1x kombitång
• 1x stjärnskruvdragare

Montera transporthjul (5) (bild 4) (bipackspåse A)

1. För nu på båda sidor in en sprint mellan hjulaxelns inre borrhål.
2. Skjut nu på båda sidor på en bricka på hjulaxeln.
3. Sätt sedan transporthjulen (5) på båda sidor på foten med hjulaxel (12).
4. Skjut sedan på båda sidor på en bricka på hjulaxeln igen.
5. För nu på båda sidor in en sprint mellan hjulaxelns yttre borrhål.
6. Säkra transporthjulen (5) genom att böja isär sprintarna med en lämplig kombitång (ingår inte i leveransomfånget).

Montera fot (8) på rammittdelen (11) (bipackspåse B) (bild 5)

1. Håll foten (8) på rammittdelen (11) så som bilden visar. Välj borrhålen så att foten (8) är i den lägre positionen.
2. Skjut in de båda sexkantsskruvarna M8x70 genom borrhålen.
3. Fixera skruvarna med vardera en bricka, en fjäderring och en mutter M8.
4. Dra åt alla skruvar med hjälp av två skruvnycklar (nyckelvidd 13) (ingår inte i leveransomfånget).

Montera fot med hjulaxel (12) och transporthjul (5) på rammittdelen (11) (bipackspåse C) (bild 6)

1. Håll foten med hjulaxel (12) på rammittdelen (11) så som bilden visar.
2. Skjut in de båda sexkantsskruvarna M8x70 genom borrhålen.
3. Fixera skruvarna med vardera en bricka, en fjäderring och en mutter M8.
4. Dra åt alla skruvar med hjälp av två skruvnycklar (nyckelvidd 13) (ingår inte i leveransomfånget).

Montera trumunderdel (10) (bipackspåse D) (bild 7)

1. Sätt lagerhållaren (14) på avsedd plats på trumunderdelen (10).
2. För samtidigt in lagret på trumunderdelen (10) med den förmonterade lagerhållaren (14) i öppningarna på underredet (6). Se till att lagerhållaren (14) är över foten med hjulaxel (12).
3. Var då uppmärksam på borrhålens position.
4. Skjut in de båda sexkantsskruvarna M8x65 genom borrhålen.
5. Fixera skruvarna med vardera en bricka, en fjäderring och en mutter M8.
6. Dra slutligen åt alla skruvar med hjälp av två skruvnycklar (nyckelvidd 13) (ingår inte i leveransomfånget).
7. Fixera trumunderelen (10) med säkringsringen (se bild).

Montera blandare (2) (bipackspåse E) (bild 8)

1. För vardera en krysskruv M8x20 utifrån genom trumunderdelen (10).
2. Skjut på vardera en gummibricka på de just införda krysskruvarna i trumunderdelen (10).
3. Sätt nu dit blandaren (2) på de monterade krysskruvarna och fixera den med vardera en bricka, en fjäderring och en mutter M8.
4. Blandaren (2) dras inte åt ordentligt förrän trumöverdelen (9) har monterats.

Anvisning: För att underlätta korrekt montering av blandaren (2) finns två pilar på den övre och undre trumman. Om du är osäker på om blandaren är korrekt monterad går det att testa. Lägg då trumöverdelen (9) på trumunderdelen (10) och vrid ända tills de två pilarna pekar mot varandra.

Montera trumöverdel (9) (bipackspåse F) (bild 9)

1. Sätt trumöverdelen (9) på trumunderdelen (10). Övertyga dig om att fästborrhålen på den övre och undre trumman är i linje med varandra.

Obs! De fastklistrade pilarna markerar exakt hur trumunderdelen (10) och trumöverdelen (9) ska vara inriktade.

1. Fixera trumöverdelen (9) genom att sätta an de sex skruvarna M8x16, fjäderringarna och brickorna.
2. Dra sedan åt skruvarna korsvis med hjälp av en stjärnskruvmejsel (ingår inte i leveransomfånget).
3. För vardera en krysskruv M8x20 utifrån genom trumöverdelen (9).
4. Skjut på vardera en gummibricka på de just införda krysskruvarna i trumöverdelen (9).
5. Fäst den öppna änden av blandaren (2) genom att sätta dit den på de just insatta krysskruvarna. Fixera den med vardera en bricka, en fjäderring och en mutter M8.
6. Dra slutligen åt alla fyra skruvarna i trumunderdelen (10) och trumöverdelen (9) med hjälp av en stjärnskruvmejsel och en skruvnyckel nyckelvidd 13 (ingår inte i leveransomfånget).

Montera lässkiva (13) (bipackspåse G) (bild 10)

1. Skjut in lässkivan (13) i fästet (13a).
2. Fixera den med de båda sexkantsskruvarna M8x25 och vardera en bricka, en fjäderring och en mutter M8.
3. Dra slutligen åt alla skruvar med hjälp av två skruvnycklar (nyckelvidd 13) (ingår inte i leveransomfånget).

Montera svänghjul (7) (bipackspåse H) (bild 11)

1. För in brickan och sedan fjädern underifrån i röret på svänghjulet (7).
2. Håll fjädern på plats med ett finger.
3. Lägg svänghjulet (7) över axeln på trumunderdelen (10) så att fjädern ligger an på axeln.
4. Tryck svänghjulet (7) nedåt tills borrhålen i axeln på trumunderdelen (10) är i linje med borrhålen i svänghjulet (7).
5. Fixera svänghjulet (7) med sexkantsskruven M10x65, två brickor och en stoppmutter.
6. Dra sedan åt skruven med hjälp av två skruvnycklar nyckelvidd 16 (ingår inte i leveransomfånget) så att det fortfarande går lätt att tippa svänghjulet (7).
7. Vrid cylinderskruven på röret medurs med hjälp av en insexnyckel nyckelvidd 8 (ingår inte i leveransomfånget) för att ställa in fjäderspänningen.

Anvisning: Svänghjulet (7) måste vara tippbart lagrad på axeln. Det måste gå lätt att gripa tag i ursparingarna på låsskivan (13).

Montera motorenhet (4) (bipackspåse I) (bild 12)

1. Placera motorenheten (4) så att de gångade bul- tarna stämmer överens med borrhålen.
2. Skjut nu på motorenheten (4) helt på axeln.
3. Fixera sedan motorenheten (4) med de fyra brickorna och de fyra stoppmuttrarna M8. Använd en skruvnyckel (nyckelvidd 13) till detta (ingår inte i leveransomfånget).

9. Idrifttagning

Obs!

Montera klart apparaten före idrifttagning!

Använd endast betongblandaren om inga delar saknas eller är defekta och om anslutningssladden inte är skadad.

9.1 Uppställning

1. Ställ betongblandaren vågrätt på ett plant, tippskyddat och fast underlag. Undvik då att maskinen sjunker ner i marken.
2. Ställ inte betongblandaren på anslutningssladden!
3. Lägg anslutningssladden så att den inte kan knäckas, krossas eller skadas på något annat sätt.

Anvisning:

Trumman (1) måste gå att svänga åt höger och vänster. För att tömma trumman (1) måste det finnas plats för en tillräcklig behållare (t.ex. ett murbrukstråg) under trumman (1). När maskinen ställs upp, se till att blandningstrumman garanterat går att tömma obehindrat.

9.2 Koppla till/från (bild 1)

OBS!

Skaderisk!

En roterande blandningstrumma kan orsaka person-skador.

• Grip inte tag i blandningstrumman när den är igång.

• För inte in några föremål i blandningstrumman när den är igång (t.ex. en skyffel eller liknande).

• Anslut en lämplig förlängningskabel till betongblandarens anslutningsledning.

• Anslut förlängningskabeln till ett eluttag.
• Tryck på Till-/Från-brytaren (3) "I" (grön knapp) för att starta apparaten.
• Tryck på Till-/Från-brytaren (3) "0" (röd knapp) för att koppla från apparaten.

9.2.1 Termoskydd

Vid överlastning och överhettning stänger den integrerade skyddsfrånkopplingen av apparaten av säkerhetsskäl.

1. Vänta ca 15 minuter tills motorn har svalnat.
2. Starta om apparaten genom att trycka på Till-/Från-brytaren (5) "I" (grön knapp).

9.3 Justera trumman (1) (bild 1, bild 13a/13b)

För att tillverka betong eller murbruk måste betongblandaren vara ihakad i ett visst blandningsläge. Endast rätt blandningsläge säkrar bästa blandningsresultat och garanterar störningsfritt arbete.

1. För att justera trumman (1), håll alltid ordentligt fast i svänghjulet (7).
2. Lossa svänganordningen genom att dra svänghju- let (7) mot dig. Då lossas låsningen från lässkivan (13).
3. Sväng trumman (1) tills den konsistens som motsvarar ditt material uppnås.
4. Bild 13a: Trumläge för tillverkning av murbruk

5. Bild 13b: Trumläge för tillverkning av betong

6. När trumman (1) är i önskat läge, haka tillbaka svänghjulet (7) i låsskivan (13).

9.4 Fylla på (bild 13a + 13b)

OBS!

Hälso- och skaderisk!

Inandning av damm kan leda till skador för hälsan. Ta inte i cement eller tillsatser utan skyddshandskar.

- Bär en andningsmask.

- Använd skyddshandskar och grip aldrig in i blandningstrumman när den är igång.

⚠️ WARNING!

Tipprisk!

Före påfyllning, var uppmärksam på betongblandarens stabilitet.

- Använd endast betongblandaren på ett fast, plant (tippsäkert) underlag.

- Flytta inte betongblandaren vid påfyllning resp. när trumman är igång.

1. Tryck på Till-/Från-brytaren (3) "I" (grön knapp) för att starta apparaten.

2. Kontrollera blandningsläget på lässkivan (13):

3. Bild 13a: Trumläge för tillverkning av murbruk

4. Bild 13b: Trumläge för tillverkning av betong

5. Fyll på med material när trumman (1) är igång. Fyll inte på för mycket material i trumman (1). Var försiktig! Fara på grund av rörliga delar!

6. Kasta inte in materialet för kraftigt i trumman (1) eftersom det annars kan fastna på undersidan av trumman (1). Mata materialet portionsvis i mindre mängder.

7. Innan du fyller på trumman (1), se till att öppningen på trumman (1) är i ett läge där materialet inte kan falla ut ur den.

Anvisning: För blandningens sammansättning och egenskaper, konsultera en fackman.

9.5 Tömning (bild 13c)

1. Ställ en tillräckligt stor behållare (t.ex. ett murbrukstråg) under trumman (1). Se till att material inte kan hamna på marken.
2. Lås upp svänganordningen genom att dra svänghjulet (1) mot dig. Då lossas låsningen från lässkivan (14).
3. Sväng nu trumman (1) sakta neråt för att tömma den.

10. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar gällande VDE- och DIN-bestämmelser.

Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

10.1 Trasig elanslutningssladd

På elektriska anslutningsledningar uppstår det ofta isolationsskador.

Orsaker till detta kan vara:

• Tryckställen när anslutningssladdar förs genom fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.

Kontrollera regelbundet om de elektriska anslutningsledningarna är skadade. Kontrollera att anslutningssladden inte är ansluten till elnätet vid kontrollen.

Elektriska anslutningsledningar måste motsvara tilllämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med märkningen H07RN.

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

Om en enfas-växelströmsmotor används rekommenderar vi en säkring på C 16 A eller K 16 A till maskiner med hög startström (från 3 000 watt)!

11. Rengöring

⚠️ WARNING!

Skaderisk!

Maskinen kan oavsiktlig starta vilket kan leda till allvarliga personskador.

• Stäng av motorn före alla rengörings- och underhållsarbeten.
• Dra ut nätstickkontakten före alla rengöringsarbeten.

ANVISNING!

Risk för skador!

Om vatten tränger in i motorenheten kan det leda till motorskador. Knacka inte ur blandningstrumman med hårda föremål (hammare, skyffel osv). En bucklig blandningstrumma påverkar blandningsförloppet och är dessutom svår att rengöra.

• Rengör produkten med en borste eller en skrapa.
• Sänk aldrig ned produkten i vatten eller andra vätskor och spola inte av motorenheten med en högtryckstvätt.

Vi rekommenderar att apparaten rengörs grundligt in- vändigt och utvändigt direkt efter varje användning. Smuts får aldrig tas bort med en hammare, en skyffel eller liknande.

Efter varje användning av betongblandaren:

1. Rengör trumman (1) med vatten samt ta bort cement och murbruksrester med en borste eller en skrapa.

2. För att rengöra trummans inre, låt några skyfflar grus åka runt med vatten.

12. Transport

⚠️ WARNING!

Skaderisk!

Maskinen kan oavsiktlig starta vilket kan leda till allvarliga personskador.

- Stäng av motorn före transport.

12.1 Fordonstransport (bild 13d)

1. Lossa svänganordningen genom att dra svänghjulet (7) mot dig. Då lossas låsningen från lässkivan (13).
2. Ställ nu trumman (1) med påfyllningsöppningen nedåt.
3. Ta bort skruvarna från foten (8) och från foten med hjulaxel (12).
4. Fäll in foten (8) och foten med hjulaxel (12).
5. Säkra betongblandaren mot att glida med en spännrem.
6. Lyft inte betongblandaren med en kran.

12.2 Transport på arbetsplatsen (bild 13d)

1. Lossa svänganordningen genom att dra svänggreppet (1) mot dig. Då lossas låsningen från låsskivan (13).
2. Ställ nu trumman (1) med påfyllningsöppningen nedåt.
3. Vid kortare transport, tippa betongblandaren något och transportera den på transporthjulen (5).

13. Förvaring

Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 °C.

Täck över betongblandaren för att skydda den mot damm eller fukt.

Förvara bruksanvisningen vid elverktyget.

14. Underhåll

⚠️ WARNING!

Skaderisk!

Maskinen kan oavsiktlig starta vilket kan leda till allvarliga personskador.

- Stäng av motorn före alla underhållsarbeten.

- Dra ut nätstickkontakten före alla underhållsarbeten.

14.1 Kontrollera remspänningen (bild 12)

Remspänningen är inte korrekt inställd från fabrik. Remspänningen kan inte efterjusteras.

1. Ta bort kåpan på motorenheten (4) genom att lossa skruvarna (4a) på motorenheten (4). Använd en stjärnskruvmejsel för detta (ingår inte i leveransomfånget).

2. Kontrollera remspänningen. När man trycker på remmen med fingret ska remmen ge efter ca 5 mm.

3. Sätt tillbaka käpan på motorenheten (4) och dra åt skruvarna (4a). Använd en stjärnskruvmejsel för detta (ingår inte i leveransomfånget). Vid montering, var noga med att tätningen är korrekt ilagd i käpan.

14.2 Byta remmar

Remmar är slitdelar som måste bytas ut efter en viss tid.

1. Ta bort kåpan på motorenheten (4) genom att lossa skruvarna (4a) på motorenheten (4).
2. Dra av motorkåpan.
3. Den räfflade sidan på den nya kilremmen ska peka utåt. Var noga med att först montera den undre delen av kilremmen.
4. Kontrollera remspänningen. När man trycker på remmen med fingret ska remmen ge efter ca 5 mm. Det går inte att efterspänna remmen.
5. Sätt tillbaka käpan på motorenheten (4) och dra åt skruvarna (4a). Vid montering, var noga med att tätningen är korrekt ilagd i käpan.

15. Reparation och reservdelsbeställning

Efter reparation eller underhåll, övertyga dig om att alla säkerhetsrelaterade delar är fästa och i perfekt skick. Förvara delar med risk för skador utom räckhåll för andra människor och barn.

Obs: Enligt lagen om produktansvar tas inget ansvar för skador orsakade av felaktiga reparationer eller om originaldelar inte används.

Kontakta kundtjänst eller en auktoriserad fackman. Detsamma gäller tillbehör.

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på första-sidan.

Anslutningar och reparationer

Anslutningar och reparationer av elektrisk utrustning får endast utföras av behöriga elektriker.

Ange följande uppgifter om du har frågor:

• Motorns strömtyp
• Uppgifter på maskinens typskylt
• Motoruppgifter på typskylten

15.1 Reservdelsbeställning

Vid beställning av reservdelar ska följande uppgifter anges:

• Modellbeteckning
• Artikelnummer
• Uppgifter på typskylten

Reservdelar/tillbehör

Rem - artikelnr: 5908403061

15.2 Serviceinformation

Tänk på att följande delar hos den här produkten utsätts för ett bruksmässigt eller naturligt slitage samt att följande delar behövs som förbrukningsmaterial.

Slitdelar*: Rem

* Ingår inte obligatoriskt i leveransomfånget!

16. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.

- Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:

- Offentliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)

- Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.

- Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.

- Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.

- Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka-rens kundservice angående detta.

- Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

17. Felsökning

Störning Möjliga orsaker Åtgård
Motor startar inte	Nätspänning saknas Kontrollera säkringen
	Anslutningskabel defekt	Låt en behörig elektriker kontrollera och vid behov byta
Motorn stängs av	Motor överbelastad Låt motorn svalna
	Till- och frånluftsöppningarna på motorenheten är smutsiga	Rengör till- och frånluftsöppningarna
Motorn går men trumman rör sig inte	Kilremmen glider igenom Byt ut kilremmen

10.1 Beskadiget elektrisk tilslutningsledning

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

Forklaring av symbolene på produktet

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Takuu FI
