Produkttype	Cementblander (betonblander)
Mærke	Scheppach
Model	MIX140
Tromlekapacitet	140 liter
Tromleåbningsdiameter	385 mm
Motoreffekt	0,55 kW (550 W)
Strømforsyning	230 V ~ / 50 Hz
Maks. motorhastighed	2750 min⁻¹
Maks. tromlehastighed	26,6 min⁻¹
Driftstilstand	S6 30 % (30 % belastning, 70 % tomgang)
Beskyttelsesklasse	II (dobbelt isolering)
Beskyttelsesgrad	IP45D
Garanteret lydeffektniveau (LWA)	95 dB
Dimensioner (L × B × H)	1200 × 710 × 1400 mm
Vægt	47 kg
Tromlemateriale	Stål
Transporthjul	Ja (2 hjul + 1 drejehjul)
Opbevaringsstøtteben	Ja (klapbar)
Korrekt anvendelse	Blanding af beton og mørtel til husholdningsbrug
Rengøring	Børste, skraber; må ikke nedsænkes eller bruges med højtryksrenser
Sliddele	Kilrem (ref. 5908403061)
Garanti	Lovbestemt (defekte dele udskiftes gratis)

Ofte stillede spørgsmål - MIX140 SCHEPPACH

Hvad er den maksimale tromlekapacitet for Scheppach MIX140?

Tromlekapaciteten er 140 liter (125 liter til model MIX125). Overfyld ikke tromlen for at undgå blokeringer.

Hvordan samles betonblanderen korrekt?

Samlingen skal udføres af to personer. Følg trinene i rækkefølge: monter hjulene, støttebenet, den nederste del af tromlen, blandemekanismen og derefter den øverste del. Brug de medfølgende poser (A til I) og de angivne værktøjer (skruenøgler, unbrakonøgle, tang). Se vejledningen for detaljerede diagrammer.

Hvilke sikkerhedsforanstaltninger skal jeg tage før brug af MIX140?

Bær altid sikkerhedssko, handsker, beskyttelsesbriller og en støvmaske. Kontrollér, at strømkablet ikke er beskadiget. Sørg for, at maskinen står på en plan og stabil overflade. Lad aldrig børn eller uautoriserede personer nærme sig. Tag stikket ud før rengøring eller vedligeholdelse.

Hvordan justeres tromlens hældning til blanding?

Træk drejehjulet (7) mod dig for at låse låseskiven op. Hæld tromlen til den ønskede position: betonposition (fig. 13b) eller mørtelposition (fig. 13a). Slip hjulet for at låse det fast. Hold altid hjulet fast under justering.

Hvad gør jeg, hvis motoren ikke starter?

Kontrollér først netspændingen og sikringerne. Hvis kablet er beskadiget, skal det udskiftes af en elektriker. Ved overbelastning skal du vente, til motoren er kølet af (ca. 15 min), før du genstarter. Kontakt en specialist, hvis problemet fortsætter.

Hvordan tømmes tromlen efter blanding?

Placer en beholder (f.eks. mørtelbalje) under tromlen. Træk drejehjulet for at låse op, og hæld derefter langsomt tromlen nedad for at tømme. Pas på ikke at spilde blandingen på gulvet.

Hvilken regelmæssig vedligeholdelse er nødvendig?

Efter hver brug rengøres indersiden og ydersiden af tromlen med vand og en børste eller skraber. Kontrollér regelmæssigt remspændingen: den skal trykke ca. 5 mm ind med fingertryk. Hvis remmen er slidt, skal den udskiftes med en original rem (ref. 5908403061).

Kan betonblanderen bruges til andre materialer end beton og mørtel?

Nej, betonblanderen er udelukkende designet til blanding af beton og mørtel til husholdningsbrug. Enhver anden anvendelse betragtes som ukorrekt og annullerer garantien. Bland ikke aggressive kemikalier eller ikke-forudsete slibende materialer.

Hvordan transporteres betonblanderen sikkert?

Stop motoren og tag stikket ud. Ved transport i køretøj, hæld tromlen nedad, fold støttebenet ind og fastgør med en rem. Løft ikke med kran. Til korte flytninger vip apparatet let og rul på transporthjulene.

Hvor finder jeg reservedele, og hvordan bestiller jeg?

Reservedele (især rem ref. 5908403061) fås hos Scheppachs kundeservice. Ved bestilling skal du angive modelnavnet (MIX140), artikelnummeret og data fra typeskiltet. Scan QR-koden på startsiden for at få adgang til kataloget.

BRUGSANVISNING MIX140 SCHEPPACH

5. Säkerhetsanvisningar

	Læs brugsanvisningen nøje igennem inden ibrugtagning!
	Benyt sikkerhedssko!
	Brug beskyttelseshandsker!
	Brug beskyttelsesbriller!
	Brug støvmaske!
	Brug høreværn!
	Betonbanderen skal stilles vandret på et plant og fast underlag!
	Betonbanderen må ikke bevæges under drift!
	Betonbanderen må kun benyttes med helt lukket beskyttelsesanordning!
	Undlad at række hånden ind i den kørende tromle!
	Forsigtig! Knusningsfare ved tandkransen i låseskiven.
	Undlad at starte motoren, når tromlen er fuldt læsset.
	Beskyt miljøet! Indlever det resterende materiale på en autoriseret gen-brugsstation. Må ikke komme ned i kloaker, trænge ned i jorden eller i vandløb.
	Uvedkommende personer og børn skal holdes på afstand af maskinen!
	Maskinen er beskyttelsesisoleret!PAS PÅ! Beskyttelsesklassen bevares kun, hvis der anvendes originale isoleringsmaterialer i forbindelse med service, og isoleringsafstandene ikke ændres.
	Træk lysnetstikket ud, før der foretages rengørings- eller vedligeholdel-sesarbejde!
	Monteringshjælpemiddel! Se: Montage, montering af tromleoverdelen.
	Angivelse af lydeffektniveau i dB
	Beskyttelsesklasse II
	Produktet opfylder gældende EU-direktiver.
	Produktet opfylder gældende serbiske direktiver.

1. Indledning 240
2. Produktbeskrivelse (fig. 1 - 13d)....240
3. Leveringsomfang (fig. 2 + 3)....240
4. Tilsigtet brug 240
5. Sikkerhedsforskrifter 241
6. Tekniske data....242
7. Udpakning....243
8. Opbygning / Før ibrugtagning....243
9. Ibrugtagning....244
10. Elektrisk tilslutning....245
11. Rengøring 246
12. Transport.... 246
13. Opbevaring 246
14. Vedligeholdelse 247
15. Reparation og bestilling af reservedele....247
16. Bortskaffelse og genanvendelse 248
17. Afhjælpning af fejl 248
18. Overensstemmelseserklæring 330

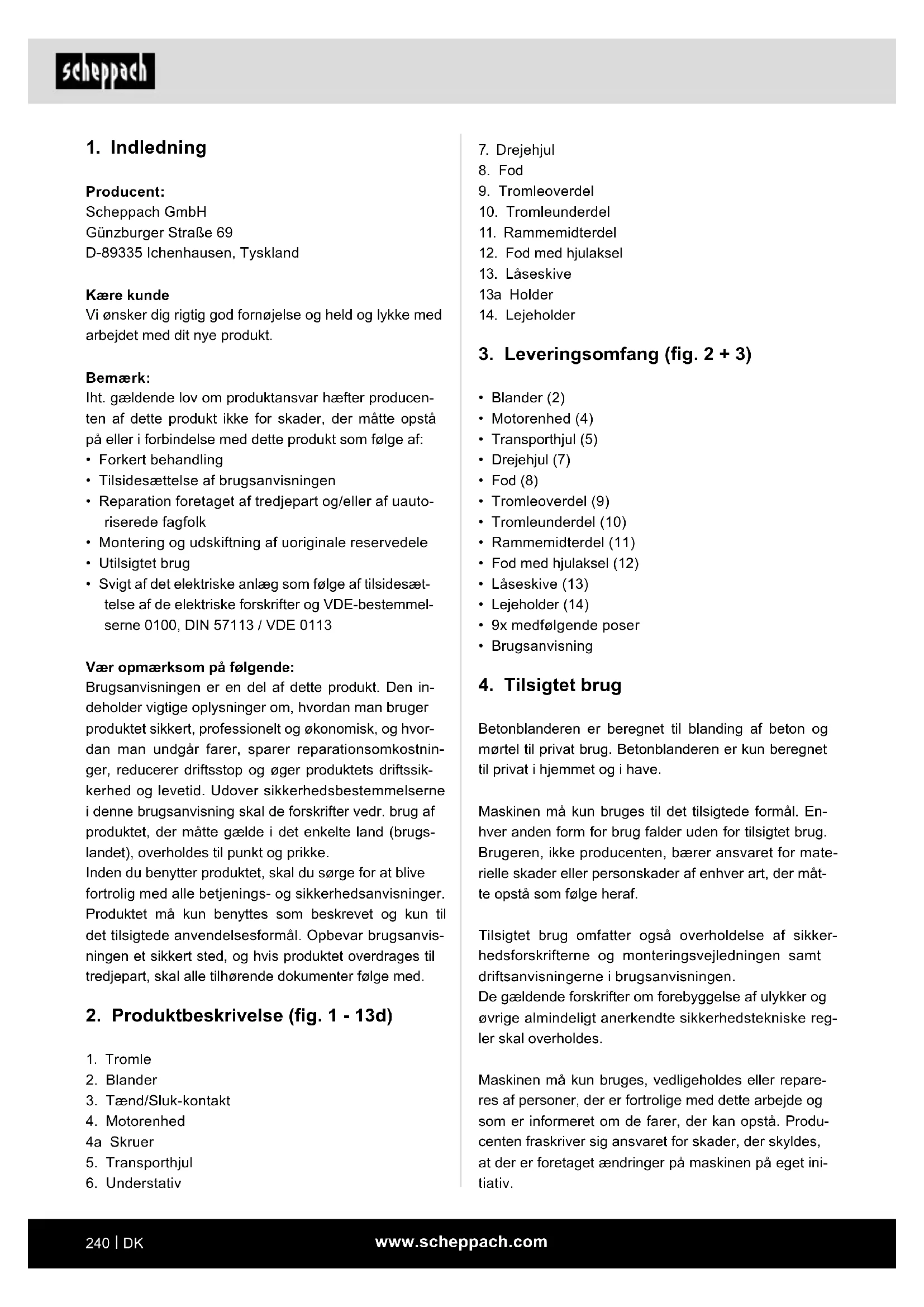

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der måtte opstå på eller i forbindelse med dette produkt som følge af:

- Forkert behandling

- Tilsidesættelse af brugsanvisningen

- Reparation foretaget af tredjepart og/eller af uautoriserede fagfolk

- Montering og udskiftning af uoriginale reservedele

- Utilsigtet brug

- Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE 0113

Vær opmærksom på følgende:

Brugsanvisningen er en del af dette produkt. Den in- deholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvor- dan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger produktets driftssik- kerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af produktet, der måtte gælde i det enkelte land (brugs- landet), overholdes til punkt og prikke.

Inden du benytter produktet, skal du sørge for at blive fortrolig med alle betjenings- og sikkerhedsanvisninger. Produktet må kun benyttes som beskrevet og kun til det tilsigtede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med.

2. Produktbeskrivelse (fig. 1 - 13d)

1. Tromle

2. Blander

3. Tænd/Sluk-kontakt

4. Motorenhed

4a Skruer

1. Transporthjul

2. Understativ

3. Drejehjul

4. Fod

5. Tromleoverdel

6. Tromleunderdel

7. Rammemidterdel

8. Fod med hjulaksel

9. Låseskive

13a Holder

1. Lejeholder

3. Leveringsomfang (fig. 2 + 3)

- Blander (2)

- Motorenhed (4)

• Transporthjul (5)

• Drejehjul (7)

- Fod (8)

• Tromleoverdel (9)

• Tromleunderdel (10)

• Rammemidterdel (11)

• Fod med hjulaksel (12)

• Låseskive (13)

- Lejeholder (14)

Betonbanderen er beregnet til blanding af beton og mørtel til privat brug. Betonbanderen er kun beregnet til privat i hjemmet og i have.

Maskinen må kun bruges til det tilsigtede formål. En- hver anden form for brug falder uden for tilsigtet brug. Brugeren, ikke producenten, bærer ansvaret for mate- rielle skader eller personskader af enhver art, der måt- te opstå som følge heraf.

Tilsigtet brug omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.

De gældende forskrifter om forebyggelse af ulykker og øvrige almindeligt anerkendte sikkerhedstekniske regler skal overholdes.

Maskinen må kun bruges, vedligeholdes eller repareres af personer, der er fortrolige med dette arbejde og som er informeret om de farer, der kan opstå. Producenten fraskriver sig ansvaret for skader, der skyldes, at der er foretaget ændringer på maskinen på eget initiativ.

Maskinen må kun bruges med originale dele og originalt tilbehør fra producenten. Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

Vær opmærksom på, at vores udstyr ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis udstyret bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

Forklaring til signalord i brugsanvisningen

Advarsel

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade.

FARE

Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade.

⚠️ FORSIGTIG

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade.

PAS PÅ

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse.

5. Sikkerhedsforskrifter

Generelle sikkerhedshenvisninger

ADVARSEL: Når du bruger elværktøj, skal du følge nedenstående, grundlæggende sikkerhedsforanstaltninger for at reducere risikoen for brand, elektrisk stød og personskade.

Læs alle anvisninger, før du arbejder med denne maskine.

• Overhold alle sikkerheds- og fareanvisninger på maskinen.
- Sørg for, at alle sikkerheds- og fareanvisninger på maskinen altid er i læselig stand.
- Sikkerhedsanordningerne på maskinen må ikke afmonteres eller sættes ud af kraft.
- Kontrollér nettilslutningsledningerne. Brug ikke fejlbehæftede tilslutningsledninger.
- Kontrollér, at maskinen fungerer korrekt før ibrugtagning.
- Uvedkommende og børn må aldrig komme nær betonbanderen.
- Personer, der er påvirket af alkohol, narkotika eller medikamenter, må ikke arbejde med maskinen.
- Operatøren er forpligtet til at benytte personlige værnemidler (PPE).
- Udvis forsigtighed under arbejdet: Fare for person-skade pga. roterende dele.
- Rengørings- og vedligeholdelsesarbejde samt afhjælpning af fejl må kun udføres med motoren slukket. Træk netstikket ud!
- Installation, reparation og vedligeholdelsesarbejde på elinstallationen må kun udføres af fagfolk.
- Alle beskyttelses- og sikkerhedsanordninger skal genmonteres omgående efter udført reparation eller vedligeholdelse.
- Sluk for motoren, og træk netstikket ud af netstikket, när du forlader arbejdspladsen!
- Sørg for tilstrækkelig belysning. Dårlig belysning kan forhøje faren for personskader betragteligt!
- I farlige situationer skal man slukke maskinen og træk stikket ud af netstikket!
- Man må aldrig anbringe hænderne på bevægelige maskindele, mens maskinen er tændt. Der er fare for indfangning/indvikling af den roterende tromle eller roterende blandeværktøjer.
- Maskinen må kun bruges, mens den flyttes til et andet sted!
- Maskinen må kun anbringes på en plan overflade!
- Fare for indånding af giftige dampe og støv.

Yderligere sikkerhedsforskrifter

• Betonbanderen må kun tages i brug, når den er fuldstændigt monteret.
• Kontrollér tilslutningsledningerne for skader inden ibrugtagning.
• Benyt sikkerhedssko, handsker, beskyttelsesbriller og ansigtsmaske.
• Hold hænder og fødder borte fra bevægelige dele.

• Undlad at række hånden ind i den kørende blandetromle.

• Undlad at indføre genstande i den kørende blandetromle, f.eks. skovle eller lignende.

• Fare for personskade pga. den roterende blandetromle.
• Betonbanderen må kun benyttes med originale reservedele.
• Reparation af betonblanderen må kun udføres af kvalificerede fagfolk.
• Driftsklare betonblandere skal altid være under opsyn.
• Sluk maskinen, og træk stikket ud af stikkontakten, når du forlader arbeidspladsen.

Restrisici

Maskinen er bygget efter det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.

• Fare for personskade pga. roterende dele.
• Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.
• Inden der foretages indstillings- eller vedligeholdelsesarbejde, skal man slukke motoren og trække netstikket ud.
• Desuden kan der forefindes ikke-åbenlyse restrisici, selv om alle foranstaltninger er truffet.
• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.
• Undgå tilfældig idriftsættelse af maskinen: Kontrollér, at Tænd/Sluk-kontakten står på "0", inden stikket sættes i stikkontakten.
• Brug det værktøj, der anbefales i denne brugsanvisning. Derved opnår du, at maskinen kører med optimal ydeevne.
• Hold hænderne væk fra arbejdsområdet, når maskinen er i drift.

Advarsel! Dette elværktøj danner et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder påvirke aktive eller passive medicinske implantater negativt.

For at reducere faren for alvorlige eller dødelige personskader anbefales det personer med medicinske implantater at kontakte en læge og producenten af det medicinske implantat, før elværktøjet betjenes.

6. Tekniske data

	MIX125 MIX140
Motor	230 V~ / 50 Hz	230 V~ / 50Hz
Motoreffekt 0,55 kW 0,55 kW
Hastighed maks.: 2750 min-1		2750 min-1
Tromlehastighed maks.:	26,6 min-1	26,6 min-1
Volumen 125 l 140 l
Tromleåbningens diameter	385 mm 385 mm
Isolationsklasse: IP45D	IP45D
Dimensioner	1200 x 710 x 1400 mm	1200 x 710 x 1400 mm
Driftsfunktion: S6 30% S6 30%
Beskyttelsesklasse II II
Vægt	45 kg	47 kg

Forbehold for tekniske ændringer!

*S6 30 %: Kontinuerlig drift med intermitterende be- lastning (driftstid 10 min.)

For ikke at overophede motoren for meget kan motoren benyttes i 30% af driftstiden med den specificerede nominelle effekt og skal derefter fortsætte med at køre 70% af driftstiden uden belastning.

Information vedr. støjudvikling

Advarsel: Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bruge et egnet høreværn.

Støjværdier

Støjværdierne er bestemt i overensstemmelse med EN ISO 3744:2010.

Lydtryksniveau L_pA	72,21 dB
Usikkerhed K_pA	3,33 dB
Lydeffektniveau L_WA	92,21dB
Usikkerhed K_WA	3,33 dB
Garanteret lydeffektniveau L_WA	95 dB

7. Udpakning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

⚠ ADVARSEL!

Maskinen og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

8. Opbygning / Før ibrugtagning

PAS PÂ!

Inden ibrugtagning skal det sikres, at maskinen er monteret fuldstændigt!

For at lette monteringen bør samlingen forestås af to personer.

De medfølgende poser (A til I) indeholder alle de smådele, der er påkrævet til monteringen (se fig. 3).

Nødvendigt værktøj til montering (medfølger ikke):

• 2x gaffelnøgle SW13
• 2x gaffelnøgle SW16
• 1x unbrakonøgle SW8
- 1x kombitang
• 1x stjerneskruetrækker

Montering af transporthjul (5) (fig. 4) (medfølgende pose A)

1. Indsæt en split gennem hjulakslens inderste hul på begge sider.
2. Skub derefter en skive ind på hjulakslen på begge sider.
3. Sæt derefter transporthjulene (5) på begge sider af foden med hjulaksel (12).
4. Skub derefter endnu en gang en skive ind på hjulakslen på begge sider.
5. Indsæt en split gennem hjulakslens yderste hul på begge sider.
6. Fastgør transporthjulene (5) ved at bøje splitterne fra hinanden med en passende kombitang (medfølger ikke).

Montering af fod (8) på rammens midterdel (11) (medfølgende pose B) (fig. 5)

1. Hold foden (8) mod rammens midterdel (11) som vist. Vælg hullerne således, at foden (8) er i laveste position.
2. Skub de to sekskantskruer M8x70 gennem hullerne.
3. Fastgør skruen med en underlagsskive, en fjederring og en møtrik M8.
4. Spænd alle skruer fast ved hjælp af to hagenøgler (SW13) (medfølger ikke).

Montering af fod med hjulaksel (12) og transport-hjul (5) på rammens midterdel (11) (medfølgende pose C) (fig. 6)

1. Hold foden med hjulakslen (12) mod rammens midterdel (11) som vist.
2. Skub de to sekskantskruer M8x70 gennem hullerne.
3. Fastgør skruen med en underlagsskive, en fjederring og en møtrik M8.
4. Spænd alle skruer fast ved hjælp af to hagenøgler (SW13) (medfølger ikke).

Montering af tromleunderdel (10) (medfølgende pose D) (fig. 7)

1. Sæt lejeholderen (14) på det hertil indrettede sted på tromleunderdelen (10).
2. Indsæt samtidigt tromleunderdelens leje (10) med den formonterede lejeholder (14) i åbningerne i understativet (6). Se til, at lejeholderen (14) befinder sig over foden med hjulakslen (12).
3. Vær opmærksom på boringens position.
4. Skub de to sekskantskruer M8x65 gennem hullerne.
5. Fastgør skruen med en underlagsskive, en fjederring og en møtrik M8.
6. Spænd til sidst alle skruer fast ved hjælp af to hagenøgler (SW13) (medfølger ikke).
7. Fastgør tromleunderdelen (10) med låseringen (se figur).

Montering af blander (2) (medfølgende pose E) (fig. 8)

1. Indfør en stjerneskrue M8x20 udefra gennem tromleunderdelen (10).
2. Skub en gummiskive ind på hver af de allerede indførte stjerneskruer i tromleunderdelen (10).
3. Sæt derefter blanderen (2) på de monterede stjerneskruer, og fastgør den med en underlagsskive, en fiederring og en M8-møtrik.
4. Banderen (2) fastspændes først, når tromleoverdelen (9) er blevet monteret.

Bemærk: For at lette korrekt montering af blanderen (2) er der anbragt to pile på tromlens øverste og ne- derste del. Men hvis man er i tvivl, om blanderen er monteret korrekt, kan man teste dette. Dette gøres ved at lægge tromleoverdelen (9) på tromleunderdelen (10) og dreje den, indtil de to pile peger mod hinanden.

Montering af tromleoverdel (9)

(medfølgende pose F) (fig. 9)

1. Sæt tromleoverdelen (9) på tromleunderdelen (10). Sørg for, at fastgørelsesboringerne i øverste og nederste tromle flugter med hinanden.
   PAS PÅ! De påklæbede pile markerer den nøjagtige indjustering af tromleunderdelen (10) og tromleoverdelen (9).
2. Fastgør tromleoverdelen (9) ved at påsætte de seks skruer M8x16, fjederringene og skiverne.
3. Spænd dernæst alle skruerne overkors ved hjælp af en stjerneskruetrækker (medfølger ikke).
4. Indfør en stjerneskrue M8x20 udefra gennem tromleoverdelen (9).
5. Skub en gummiskive ind på hver af de allerede indførte stjerneskruer i tromleoverdelen (9).
6. Fastgør den øverste ende af blanderen (2) ved at sætte den på de allerede indsatte stjerneskruer. Fastgør den med en underlagsskive, en fjederring og en M8-møtrik.
7. Spænd dernæst alle fire skruer fast i tromleunderdelen (10) og tromleoverdelen (9) ved hjælp af en stjerneskruetrækker og en SW13-hagenøgle (medfølger ikke).

Montering af låseskive (13) (medfølgende pose G) (fig. 10)

1. Skub läseskiven (13) ind i holderen (13a).
2. Fastgør hver af disse med de to sekskantskruer M8x25 og en skive, en underlagsskive og en M8-møtrik.
3. Spænd til sidst alle skruer fast ved hjælp af to hagenøgler (SW13) (medfølger ikke).

Montering af drejehjul (7) (medfølgende pose H) (fig. 11)

1. Indfør først skiven og dernæst fjederen nedefra i drejehjulets (7) rør.
2. Hold fjederen på plads med en finger.
3. Læg drejehjulet (7) over tromleunderdelens (10) aksel, så fjederen hviler på akslen.

4. Tryk drejehjulet (7) ned, til hullerne i tromleunderdelens (10) aksel flugter med hullerne i drejehjulet (7).

5. Fastgør drejehjulet (7) med sekskantskruen M10x65, to skiver og en stopmøtrik.

6. Spænd derefter skruen fast ved hjælp af to SW16-hagenøgler (medfølger ikke), så drejehjulet (7) stadig kan vippes en smule.
7. Drej rørets cylinderskrue i urets retning ved hjælp af en SW8-gaffelnøgle (medfølger ikke) for at indstille fjederspændingen.

Bemærk: Drejehjulet (7) skal være monteret på akslen, så det kan vippes. Det skal let kunne gribe ind i hullerne i låseskiven (13).

Montering af motorenhed (4) (medfølgende pose I) (fig. 12)

1. Placer motorenheden (4), så gevindboltene stemmer overens med hullerne.
2. Skub derefter motorenheden (4) helt ind på akslen.
3. Fastgør derefter motorenheden (4) med de fire underlagsskiver og de fire stopmøtrikker M8. Dette gøres ved hjælp af en hagenøgle (SW13) (medfølger ikke).

9. Ibrugtagning

PAS PÅ!

Inden ibrugtagning skal det sikres, at maskinen er monteret fuldstændigt!

Betonbanderen må kun benyttes, hvis ingen dele mangler eller er defekte, og hvis tilslutningsledningen ikke er beskadiget.

9.1 Opstilling

1. Stil betonblanderen vandret på et plant, kipsikkert og fast underlag. Herved forhindres det, at maskinen synker ned i jorden.
2. Pas på ikke at stille betonblanderen på tilslutningsledningen!
3. Træk tilslutningsledningen således, at denne ikke bukkes, klemmes eller kan blive beskadiget på anden måde.

Bemærk:

Tromlen (1) skal kunne rotere til højre og til venstre. Til tømning af tromlen (1) skal der under tromlen (1) være plads til en tilstrækkelig stor beholder (f.eks. et mørtelkar). Når maskinen opstilles, skal det sikres, at blandetromlen kan tømmes uhindret.

9.2 Tænding/slukning (fig. 1)

⚠ PAS PÅ!

Fare for personskade!

En roterende blandetromle kan forårsage personskader.

- Undlad at række hånden ind i den kørende blandetromle.

- Undlad at indføre genstande i den kørende blandetromle (f.eks. skovle eller lignende).

1. Tilslut et passende forlængerkabel til betonblanderens tilslutningsledning.

2. Sæt forlængerkablet ind i en stikkontakt.

3. Tryk på Tænd/Sluk-kontakten (3) „l“ (grøn tast) for at starte maskinen.

4. Tryk på Tænd/Sluk-kontakten (3) „0“ (rød tast) for at slukke maskinen.

9.2,1 Termobeskyttelse

I tilfælde af overbelastning og overophedning slår maskinens integrerede beskyttelsesfrakobling fra af sikkerhedsårsager.

1. Vent ca. 15 minutter, til motoren er afkølet.

2. Start maskinen igen ved at trykke på Tænd/Sluk-kontakten (5) „I“ (grøn tast).

9.3 Justering af tromlen (1) (fig. 1, fig. 13a/13b)

Ved fremstilling af beton eller mørtel skal betonblanderen være låst i en bestemt blandestilling. Kun den korrekte blandestilling sikrer de bedste blandingsresultater og garanterer problemfri arbejdsgang.

1. Når man justerer tromlen (1), skal man altid holde godt fast i drejehjulet (7).

2. Løsn drejeanordningen ved trække drejehjulet (7) ind mod dig selv. Dermed frigøres låsen fra läse-skiven (13).

3. Roter tromlen (1), indtil blandingen har en passende konsistens.

• Fig. 13a: Tromlestilling til fremstilling af mørtel

• Fig. 13b: Tromlestilling til fremstilling af beton

1. Når tromlen (1) er i den ønskede position, skal man atter låse drejehjulet (7) fast i låseskiven (13).

9.4 Fyldning (fig. 13a + 13b)

⚠ PAS PÅ!

Indånding af støv kan føre til sundhedsskader. Man må ikke røre ved cement eller additiver uden beskyttelses-handsker.

- Benyt ansigtsmaske.

- Benyt beskyttelseshandsker, og ræk aldring hånden ind i den kørende blandetromle.

⚠ ADVARSEL!

Kipfare!

Sørg for, at betonbanderen står stabilt, inden den fyldes.

- Betonbanderen må kun benyttes på fast, plant (kipsikkert) underlag.

- Betonbanderen må ikke flyttes under påfyldning, eller när tromlen kører.

1. Tryk på Tænd/Sluk-kontakten (3) „l“ (grøn tast) for at starte maskinen.

2. Kontrollér blandestillingen på låseskiven (13):

• Fig. 13a: Tromlestilling til fremstilling af mørtel

• Fig. 13b: Tromlestilling til fremstilling af beton

1. Påfyld blandingsmaterialet, mens tromlen (1) roterer. Undlad at overfylde tromlen (1). Forsigtig! Fare pga. bevægelige dele!

2. Smid ikke materiale ind i tromlen (1) med stor kraft, da du ellers risikerer, at det klæber sig fast til undersiden af tromlen (1). Tilfør materialet i mindre mængder.

3. Inden fyldning skal man sikre sig, at tromlens (1) åbning er indjusteres således, at der ikke kan falde blandingsmateriale ud af tromlen (1).

Bemærk: Søg råd hos en fagmand mht. blandematerialets sammensætning og kvalitet.

9.5 Tømning (fig. 13c)

1. Stil en tilstrækkelig stor beholder (f.eks. et mør- telkar) under tromlen (1). Sørg for, at der ikke kan falde blandingsmateriale ned på jorden.

2. Løsn drejeanordningen ved trække drejehjulet (1) ind mod dig selv. Dermed frigøres låsen fra låse-skiven (14).

3. Tøm derefter tromlen (1) ved at rotere den lang- somt nedad.

10. Elektrisk tilslutning

Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser.

Elnettilslutningen hos kunden samt den anvendte for- længerledning skal opfylde disse forskrifter.

Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gen- nem vinduer eller døråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, när tilslutningsledningen køres over.
• Isolationsskader, när stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne. Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i elnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen H07RN.

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Til enkeltfasede vekselstrømsmotorer anbefaler vi en sikring af typen C 16A eller K 16A til maskiner med høj startstrøm (fra 3000 watt)!

11. Rengøring

ADVARSEL!

Fare for personskade!

Produktet kan starte uventet og derved medføre per- sonskader.

- Sluk motoren inden enhver form for rengørings- og vedligeholdelsesarbejde.

- Træk netstikket ud, før der foretages vedligeholdelses- og monteringsarbejde.

BEMÆRK!

Fare for beskadigelse!

Hvis der trænger vand ind i motorenheden, kan der opstå motorskader. Undlad at slå på blandetromlen med hårde genstande (hammer, skovl osv.). En bulet blandetromle påvirker blandeprocessen og er desuden svær at rengøre.

- Rengør produktet med en børste eller skraber.

- Undlad at nedsænke produktet i vand eller andre væsker, og sprøjt ikke motorenheden med en højtryksrenser.

Vi anbefaler, at maskinen rengøres grundigt indvendigt og udvendigt umiddelbart efter brug. Smuds må aldrig fjernes med en hammer, skovl eller lignende.

Efter hver brug af betonbanderen:

1. Rengør tromlen (1) med vand, og fjern cement- og mørtelskorper med en børste eller skraber.

2. For at rense indersiden af tromlen skal du køre et par skovlfulde grus rundt med vand.

12. Transport

ADVARSEL!

Fare for personskade!

Produktet kan starte uventet og derved medføre per- sonskader.

- Sluk motoren inden transport.

- Træk elnetstikket ud.

12.1 Køretøjstransport (fig. 13d)

1. Løsn drejeanordningen ved trække drejehjulet (7) ind mod dig selv. Dermed frigøres låsen fra låse-skiven (13).
2. Stil derefter tromlen (1) med påfyldningsåbningen nedad.
3. Fjern skruerne fra foden (8) og fra foden med hjulaksel (12).
4. Klap foden (8) og fod med hjulaksel (12) ind.
5. Sikr betonbanderen mod at skride med en sur- ringsstrop.
6. Undlad at løfte betonblanderen med en kran.

12.2 Transport på arbejdspladsen (fig. 13d)

1. Løsn drejeanordningen ved trække drejehåndtaget (1) ind mod dig selv. Dermed frigøres låsen fra låseskiven (13).
2. Stil derefter tromlen (1) med påfyldningsåbningen nedad.
3. Til kort transport kipper man betonbanderen en smule og transporterer den på transporthjulene (5).

13. Opbevaring

Enheden og dennes tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C.

Tildæk betonbanderen for at beskytte den mod støv eller fugt.

Opbevar brugsanvisningen sammen med elværktøjet.

14. Vedligeholdelse

ADVARSEL!

Fare for personskade!

Produktet kan starte uventet og derved medføre per- sonskader.

• Sluk motoren inden enhver form for rengøringsarbejde.
• Træk elnetstikket ud før påbegyndelse af enhver form for vedligeholdelsesarbejde.

14.1 Kontrol af remspænding (fig. 12)

Remspændingen er ikke indstillet korrekt ved levering. Remspændingen kan ikke justeres senere.

1. Fjern afdækningen fra motorenheden (4) ved at løsne skruerne (4a) på motorenheden (4). Dette gøres ved hjælp af en stjerneskruetrækker (medfølger ikke).
2. Kontrollér remspændingen. Når man presser på remmen med en finger, skal denne kunne presses ca. 5 mm ind.
3. Sæt afdækningen på motorenheden (4) igen, og spænd skruerne (4a) fast. Dette gøres ved hjælp af en stjerneskruetrækker (medfølger ikke). Under monteringen skal man sikre sig, at tætningen er korrekt indsat i afdækningen.

14.2 Udskiftning af remme

Remme er sliddele, som skal udskiftes efter en bestemt periode.

1. Fjern afdækningen fra motorenheden (4) ved at løsne skruerne (4a) på motorenheden (4).
2. Træk motorafdækningen af.
3. Den riflede side af den nye kilerem skal vende udad, når den indsættes. Husk først at montere kileremmens underdel.
4. Kontrollér remspændingen. Når man presser på remmen med en finger, skal denne kunne presses ca. 5 mm ind. Det er ikke muligt at efterspænde remmen.
5. Sæt afdækningen på motorenheden (4) igen, og spænd skruerne (4a) fast. Under monteringen skal man sikre sig, at tætningen er korrekt indsat i afdækningen.

15. Reparation og bestilling af reserve- dele

Kontrollér efter reparation eller vedligeholdelse, om alle sikkerhedstekniske dele er monteret og er i fejlfri tilstand. Dele, der kan forårsage personskader, kan opbevares utilgængeligt for uvedkommende og børn.

PAS PÅ! Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkert reparation eller brug af ikke-originale reservedele.

Kontakt en kundeservice eller en autoriseret fagmand. Det samme gælder også for tilbehørsdele.

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgivet:

Husk at angive følgende oplysninger, når der bestilles reservedele:

• Modelbetegnelse
  • Varenummer
  • Data på mærkepladen

Reservedele/tilbehør

Rem - artikel-nr.: 5908403061

15.2 Serviceinformation

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Rem

Oplysninger om emballage

Emballeringsmaterialerne er genanvendelige. Emballage skal bortskaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i en brugt maskine, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

17. Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Motor starter ikke	Netspænding mangler Kontrol af sikring
	Tilslutningskabel defekt	Få en kvalificeret elektriker til at kontrollere eller udskifte den
Motor slukker	Motor overbelastet Lad motor køle af
	Ind- og udsugningsluftåbningerne på motorenheden er tilsmudset	Rengør Ind- og udsugningsluftåbningerne
Motor kører, tromle står stille Kilerem glider Udskift kilerem

Vi ønsker deg mye glede og lykke til ved arbeider med ditt nye produkt.

Merknad:

Les alle anvisningene før du arbeider med dette apparatet.

Før igangsetting må apparatet monteres komplett!

Før igangsetting må apparatet monteres komplett!

Betongblanderen skal kun drives hvis ingen deler mangler eller er defekte og tilkoblingsledningen ikke er skadet.

9.1 Stille opp

1. Plasser betongblanderen horisontalt på et flatt, veltesikkert og fast underlag. Derved må du for-hindre at maskinen synker ned i bakken.
2. Ikke sett betongblanderen på tilkoblingsledningen!
3. Legg tilkoblingsledningen slik at den ikke kan knekkes, klemmes eller skades på annen måte.

Merknad:

Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.

Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med merkingen H07RN.

Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift.

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

• Modellbetegnelse
• Artikelnummer
  • Data til typeskiltet

* ikke absolutt inkludert i leveringsomfanget!

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
