MIX180 - Cementblander SCHEPPACH - Gratis brugsanvisning og manual

Produkttype	Cementblander
Mærke	Scheppach
Model	MIX180
Strømforsyning	230 V / 50 Hz
Motoreffekt	0,8 kW
Mærkestrøm	3,62 A
Tromlens maks. omdrejningstal	29,5 min⁻¹
Tromlekapacitet	180 liter
Tromleåbningsdiameter	390 mm
Beskyttelsesklasse	IP45D
Driftstilstand	S6 30% (kontinuerlig drift med belastningseksponering)
Beskyttelsesklasse	II
Mål (L x B x H)	1260 x 850 x 1400 mm
Vægt	56,5 kg
Lydtryksniveau LpA	67,98 dB(A)
Lydeffektniveau LWA	87,98 dB(A)
Garanteret lydeffektniveau LWA	93 dB(A)
Mobilitet	Transport- og drejehjul
Termisk beskyttelse	Indbygget sikkerhedsstop ved overbelastning
Slidedele	Kilrem
Rengøring	Børste eller skraber; må ikke nedsænkes eller rengøres med højtryksrenser
Korrekt anvendelse	Blanding af beton og mørtel til privat husholdningsbrug
Garanti	Defekte dele udskiftes gratis i den lovbestemte periode (ekskl. arbejdsløn)

Ofte stillede spørgsmål - MIX180 SCHEPPACH

Hvordan samles MIX180 cementblanderen?

Samlingen skal udføres af to personer. Følg trinene i rækkefølge: montering af transporthjul, støtteben, tromlens nederste del, blandemekanisme, tromlens øverste del, drejehjul og til sidst motorenheden. Brug de medfølgende poser (A til H) og de anbefalede værktøjer: åbne nøgler SW10, SW13, SW16, universaltang og krydsskruetrækker.

Hvad er den maksimale kapacitet for cementblanderen?

Tromlekapaciteten er 180 liter. Overfyld ikke tromlen: tilsæt blandingen i små mængder for at undgå blokeringer og sikre en homogen blanding.

Hvordan justeres tromlens position til blanding?

Brug aktiveringsstangen (16) med foden til at løsne drejeanordningen. Drej tromlen til den ønskede position: for mørtel, se fig. 12a; for beton, fig. 12b. Lås derefter stangen i stoppladen.

Hvad gør jeg, hvis motoren ikke starter?

Kontroller først netspændingen og sikringen. Hvis tilslutningskablet er beskadiget, få det kontrolleret eller udskiftet af en autoriseret elektriker. Sørg for, at On/Off-kontakten står på position 'I'.

Hvordan rengøres cementblanderen efter brug?

Stop motoren og tag stikket ud. Rengør tromlens ind- og udvendige sider med en børste eller skraber. Til indvendig rengøring, hæld et par skovle sten med vand i. Nedsænk aldrig motorenheden og brug ikke højtryksrenser.

Er det muligt at transportere cementblanderen til arbejdsstedet?

Ja, til kort transport placeres tromlen med åbningen nedad, vippes let og flyttes på transporthjulene. Til transport i køretøj skal støttebenet foldes ind og apparatet sikres med en rem.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Bær personlige værnemidler (sko, handsker, briller, maske). Sæt aldrig hænderne i den bevægelige tromle. Tag stikket ud før rengøring eller vedligeholdelse. Brug kun cementblanderen på en plan og stabil overflade.

Hvordan opbevares cementblanderen om vinteren?

Opbevar den på et mørkt, tørt og frostfrit sted ved en temperatur mellem 5 og 30°C. Dæk den til for at beskytte mod støv og fugt. Opbevar brugsanvisningen i nærheden.

Hvad gør jeg, hvis motoren stopper under brug?

Dette kan skyldes overbelastning: lad motoren køle af i ca. 15 minutter. Kontroller også, om luftindtags- og udtagsåbningerne er tilstoppede; rengør dem om nødvendigt.

Hvor finder jeg reservedele til MIX180?

Reservedele og tilbehør fås hos Scheppach servicecenter. Scan QR-koden på manualens forside. Brug kun originale dele for at sikre sikkerhed og overensstemmelse.

BRUGSANVISNING MIX180 SCHEPPACH

5. Säkerhetsanvisningar

Forklaring til symbolerne på maskinen

	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!
	Betonbanderen skal stilles vandret på et plant og fast underlag!
	Betonbanderen må ikke bevæges under drift!
	Uvedkommende personer og børn skal holdes på afstand af maskinen!
	Maskinen er beskyttelsesisoleret!PAS PÅ! Beskyttelsesklassen bevares kun, hvis der anvendes originale isoleringsmaterialer i forbindelse med service, og isoleringsafstandene ikke ændres.
	Træk lysnetstikket ud, før der foretages rengørings- eller vedligeholdelsesarbejde!
	Betonbanderen må kun benyttes med helt lukket beskyttelsesanordning!
	Brug beskyttelsestøj!
	Undlad at række hånden ind i den kørende tromle!
	Forsigtig!Knusningsfare ved tandkransen!
	Monteringshjælpemiddel!Se: Montering, montering af tromleoverdelen (fig. 6)
	Produktet opfylder gældende EU-direktiver.
	Produktet opfylder gældende serbiske direktiver.

1. Indledning 215
2. Produktbeskrivelse 215
3. Leveringsomfang 215
4. Tilsigtet brug 215
5. Sikkerhedsforskrifter 216
6. Restrisici 217
7. Tekniske data....217
8. Udpakning....218
9. Opbygning / Før ibrugtagning....218
10. Ibrugtagning....219
11. Elektrisk tilslutning....221
12. Rengøring 221
13. Transport....221
14. Opbevaring 222
15. Vedligeholdelse 222
16. Bortskaffelse og genanvendelse 222
17. Afhjælpning af fejl 223
18. Overensstemmelseserklæring 295

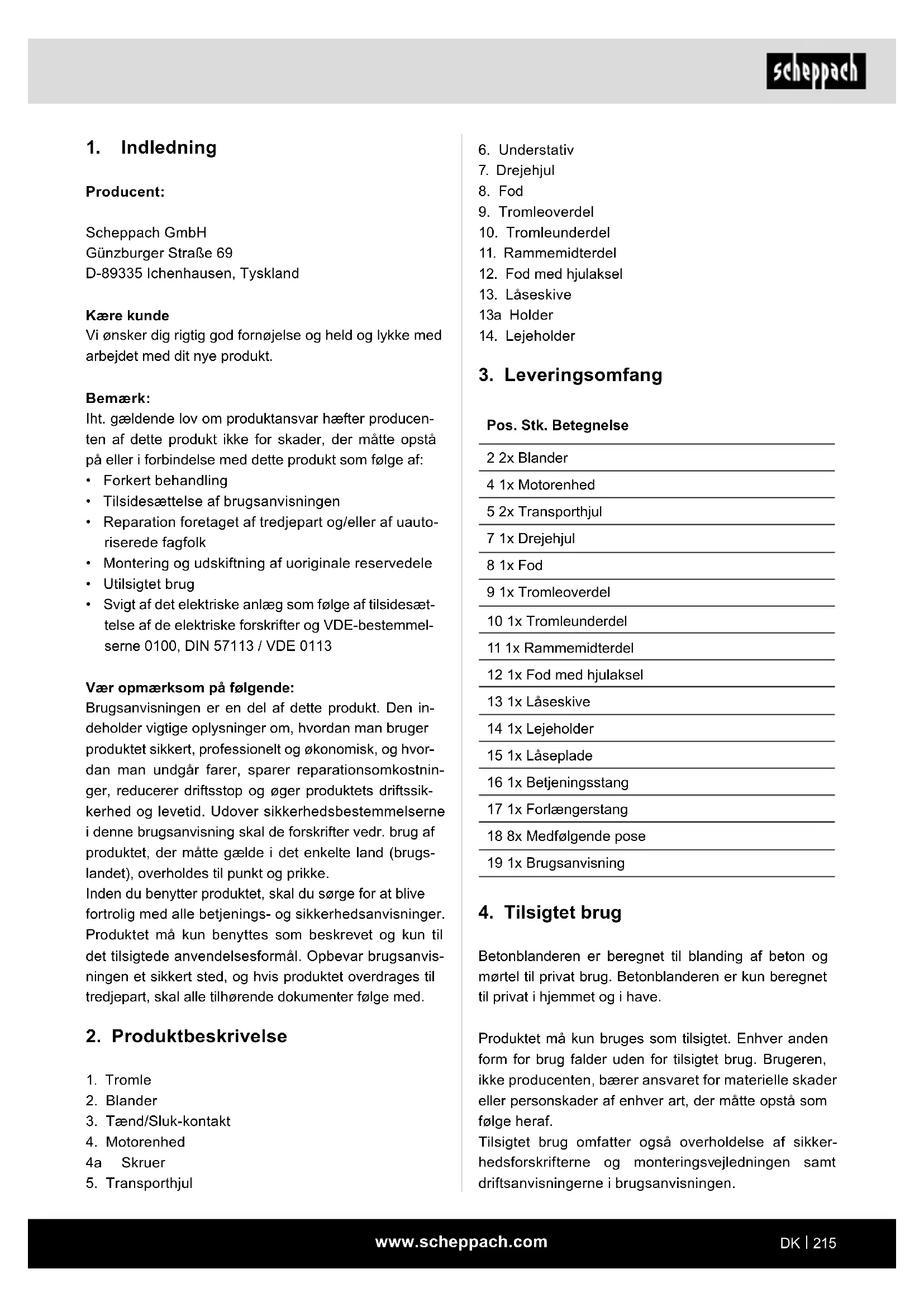

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der måtte opstå på eller i forbindelse med dette produkt som følge af:

• Forkert behandling
• Tilsidesættelse af brugsanvisningen
• Reparation foretaget af tredjepart og/eller af uautoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• Utilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE 0113

Vær opmærksom på følgende:

Brugsanvisningen er en del af dette produkt. Den in- deholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvor- dan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger produktets driftssik- kerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af produktet, der måtte gælde i det enkelte land (brugs- landet), overholdes til punkt og prikke.

Inden du benytter produktet, skal du sørge for at blive fortrolig med alle betjenings- og sikkerhedsanvisninger. Produktet må kun benyttes som beskrevet og kun til det tilsigtede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med.

2. Produktbeskrivelse

1. Tromle
2. Blander
3. Tænd/Sluk-kontakt
4. Motorenhed
   4a Skruer

5. Transporthjul

6. Understativ

7. Drejehjul
8. Fod
9. Tromleoverdel
10. Tromleunderdel
11. Rammemidterdel
12. Fod med hjulaksel
13. Låseskive
    13a Holder
14. Lejeholder

3. Leveringsomfang

Pos. Stk. Betegnelse

2 2x Blander

4 1x Motorenhed

5 2x Transporthjul

7 1x Drejehjul

8 1x Fod

9 1x Tromleoverdel

10 1x Tromleunderdel

11 1x Rammemidterdel

12 1x Fod med hjulaksel

13 1x Låseskive

14 1x Lejeholder

15 1x Låseplade

16 1x Betjeningsstang

17 1x Forlængerstang

18 8x Medfølgende pose

19 1x Brugsanvisning

4. Tilsigtet brug

Betonbanderen er beregnet til blanding af beton og mørtel til privat brug. Betonbanderen er kun beregnet til privat i hjemmet og i have.

Produktet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet brug omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.

Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader.

Produktet må kun bruges med originale dele og originalt tilbehør fra producenten.

Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, hvis produktet bruges i erhvervs-, håndværks- eller industri-øjemed eller lignende arbejde.

Producenten er ikke ansvarlig for skader, der er opstået ved ikke-formålsbestemt anvendelse eller forkert betjening.

Forklaring til signalord i brugsanvisningen

FARE

Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade.

FORSIGTIG

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade.

PAS PÅ

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse.

5. Sikkerhedsforskrifter

Generelle sikkerhedshenvisninger

⚠ ADVARSEL: Når du bruger elværktøj, skal du følge nedenstående, grundlæggende sikkerhedsforanstaltninger for at reducere risikoen for brand, elektrisk stød og personskade.

Læs alle anvisninger, før du arbejder med denne maskine.

• Overhold alle sikkerheds- og fareanvisninger på produktet.

- Sørg for, at alle sikkerheds- og fareanvisninger på produktet altid er i læselig stand.

- Sikkerhedsanordningerne på produktet må ikke afmonteres eller sættes ud af kraft.

- Kontrollér nettilslutningsledningerne. Brug ikke fejlbehæftede tilslutningsledninger.

- Kontrollér, at produktet fungerer korrekt før ibrugtagning.

- Uvedkommende og børn må aldrig komme nær betonbanderen.

- Personer, der er påvirket af alkohol, narkotika eller medikamenter, må ikke arbejde med maskinen.

- Operatøren er forpligtet til at benytte personlige værnemidler (PPE).

- Udvis forsigtighed under arbejdet: Fare for person-skade pga. roterende dele.

- Rengørings- og vedligeholdelsesarbejde samt afhjælpning af fejl må kun udføres med motoren slukket. Træk netstikket ud!

- Installation, reparation og vedligeholdelsesarbejde på elinstallationen må kun udføres af fagfolk.

- Alle beskyttelses- og sikkerhedsanordninger skal genmonteres omgående efter udført reparation eller vedligeholdelse.

- Sluk for motoren, og træk netstikket ud af netstikket, når du forlader arbejdspladsen!

- Sørg for tilstrækkelig belysning. Dårlig belysning kan forhøje faren for personskader betragteligt!

- Sluk for produktet, og træk netstikket ud af stikkontakten!

- Man må aldrig anbringe hænderne på bevægelige maskindele, mens maskinen er tændt. Der er fare for indfangning/indvikling af den roterende tromle eller roterende blandeværktøjer.

- Maskinen må ikke benyttes, mens den flyttes til et andet sted!

- Maskinen må kun anbringes på en plan overflade!

- Fare for indånding af giftige dampe og støv.

Yderligere sikkerhedsforskrifter for betonblandere

• Betonbanderen må kun tages i brug, når den er fuldstændigt monteret.
• Kontrollér tilslutningsledningerne for skader inden ibrugtagning.
• Benyt sikkerhedssko, handsker, beskyttelsesbriller og ansigtsmaske.
• Hold hænder og fødder borte fra bevægelige dele.
• Undlad at række hånden ind i den kørende blandetromle.
• Undlad at indføre genstande i den kørende blandetromle, f.eks. skovle eller lignende.
• Fare for personskade pga. den roterende blandetromle.
• Betonbanderen må kun benyttes med originale reservedele.
• Reparation af betonbanderen må kun udføres af kvalificerede fagfolk.
• Driftsklare betonblandere skal altid være under opsyn.
• Sluk maskinen, og træk stikket ud af stikkontakten, när du forlader arbejdspladsen.

6. Restrisici

Produktet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.

• Fare for personskade pga. roterende dele.
- Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.
- Inden der foretages indstillings- eller vedligeholdelsesarbejde, skal man slukke motoren og trække netstikket ud.
- Desuden kan der forefindes ikke-åbenlyse restrisici, selv om alle foranstaltninger er truffet.
- Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.
- Undgå tilfældig idriftsættelse af maskinen: Kontrollér, at Tænd/Sluk-kontakten står på "0", inden stikket sættes i stikkontakten.
- Brug det værktøj, der anbefales i denne brugsanvisning. Derved opnår du, at maskinen kører med optimal ydeevne.
- Hold hænderne væk fra arbejdsområdet, når produktet er i drift.

⚠ Advarsel! Dette elværktøj danner et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder påvirke aktive eller passive medicinske implantater negativt.

For at reducere faren for alvorlige eller dødelige personskader anbefales det personer med medicinske implantater at kontakte en læge og producenten af det medicinske implantat, før elværktøjet betjenes.

7. Tekniske data

MIX160 MIX180
Motor 230 V / 50 Hz 230 V / 50Hz
Motoreffekt 0,65 kW 0,8 kW
Tromlehastighed maks.	29,5 min ^-1	29,5 min ^-1
Fuld belastningsstrøm	2,94 A 3,62 A
Volumen 160 l	180 l
Tromleåbningens diameter	390 mm	390 mm
Beskyttelsesgrad	IP45D	IP45D
Driftsfunktion*	S6 30%	S6 30%
Beskyttelsesklasse	II	II
Dimensioner	1260 x 850 x 1350 mm	1260 x 850 x 1400 mm
Vægt	53,8 kg	56,5 kg

Forbehold for tekniske ændringer!

*S6 30 %: Kontinuerlig drift med intermitterende be- lastning (driftstid 10 min.)

For ikke at overophede motoren for meget kan motoren benyttes i 30% af driftstiden med den specificerede nominelle effekt og skal derefter fortsætte med at køre 70% af driftstiden uden belastning.

Støj og vibration

Advarsel:

Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bruge et egnet høreværn.

Støjværdier

Støjværdierne er bestemt iht. 2005/88/EF.

MIX160 MIX180
Lydtryksniveau L_pA	69,75 dB	67,98 dB
Usikkerhed K_pA	2,77 dB	5,14 dB
Lydeffektniveau L_WA	90,74 dB	91,78 dB
Usikkerhed K_WA	1,20 dB	1,40 dB
Garanteret lydeffektni-veau L_WA	92 dB	93 dB

8. Udpakning

• Der skal være to personer om at tage betonblanderen ud af papkassen.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader. Informér straks speditøren i tilfælde af reklamation. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås i faghandlen.
• Husk, at bestillinger skal være forsynet med artikel-numre samt type og fremstillingsår for produktet.

⚠️ FARE!

Maskinen og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

9. Opbygning / Før ibrugtagning

⚠ PAS PÅ!

Inden ibrugtagning skal det sikres, at maskinen er monteret fuldstændigt!

For at lette monteringen bør samlingen forestås af to personer.

De medfølgende poser (A til H) indeholder alle de smådele, der er påkrævet til monteringen (se fig. 3).

Nødvendigt værktøj til montering (medfølger ikke):

• 1x stjerneskruetrækker

9.1 Montering af transporthjul (5) (medfølgende pose A) (fig. 4)

1. Sæt transporthjulene (5) på begge sider af foden med hjulaksel (12).
2. Skub derefter en skive ind på hjulakslen på begge sider.
3. Indsæt en split gennem hjulakslens yderste hul på begge sider.
4. Fastgør transporthjulene (5) ved at bøje splitterne fra hinanden med en passende kombitang (medfølger ikke).

9.2 Montering af fod (8), betjeningsstang (16) og forlængerstang (17) på rammens midterdel (11) (medfølgende pose B) (fig. 5)

1. Hold foden (8) mod rammens midterdel (11) som vist. Vælg hullerne således, at foden (8) er i laveste position.
2. Skub de to sekskantskruer M8x70 gennem hullerne.
3. Fastgør skruerne med en underlagsskive, en fje- derring og en møtrik M8.
4. Spænd alle skruer fast ved hjælp af to hagenøgler (SW13) (medfølger ikke).
5. Indfør betjeningsstangen (16) nedefra gennem den hertil indrettede holder.
6. Placer fjederen over betjeningsstangen (16) ovenfra, og hold den på plads ved at indsætte splitten i det nederste hul.
7. Tilslut betjeningsstangen (16) til forlængerstangen (17) ved hjælp af sekskantskruen M6x30. Fastgør den med en møtrik M6.
8. Spænd skruen fast ved hjælp af to hagenøgler (SW10) (medfølger ikke).

1. Hold foden med hjulakslen (12) mod rammens midterdel (11) som vist.
2. Skub de to sekskantskruer M8x70 gennem hullerne.
3. Fastgør skruerne med en underlagsskive, en fje-derring og en møtrik M8.
4. Spænd alle skruer fast ved hjælp af to hagenøgler (SW13) (medfølger ikke).

9.4 Montering af tromleunderdel (10) (medfølgen-de pose D) (fig. 7)

1. Sæt lejeholderen (14) på det hertil indrettede sted på tromleunderdelen (10), som afbildet.

2. Fastgør tromleunderdelen (10) med läseringen (se figur).

3. Indsæt samtidigt tromleunderdelens leje (10) med den formonterede lejeholder (14) i åbningerne i understativet. Se til, at lejeholderen (14) befinder sig over foden med hjulakslen (12).

4. Vær da opmærksom på hullets position.

5. Skub sekskantskruen M8x65 gennem hullet.

6. Fastgør skruen med en underlagsskive, en fjederring og en møtrik M8.

7. Fastgør den modsatte side ved hjælp af låsepladen (15) og de to sekskantskruer M8x20.

8. Fastgør skruerne med en underlagsskive, en fjederring og en møtrik M8.

9. Spænd alle skruer fast ved hjælp af to hagenøgler (SW13) (medfølger ikke).

9.5 Montering af blander (2) (medfølgende pose E) (fig. 8)

1. Indfør en stjerneskrue M10x20 udefra gennem tromleunderdelen (10).

2. Skub en gummiskive ind på hver af de allerede indførte stjerneskruer i tromleunderdelen (10).

3. Sæt derefter blanderen (2) på de monterede stjerneskruer, og fastgør den med en underlagsskive, en fjederring og en møtrik M10.

4. Blanderen (2) fastspændes først, när tromleoverdelen (9) er blevet monteret.

9.6 Montering af tromleoverdel (9) (medfølgende pose F) (fig. 9)

1. Sæt tromleoverdelen (9) på tromleunderdelen (10). Sørg for, at fastgørelsesboringerne i øverste og nederste tromle flugter med hinanden.

2. PAS PÅ! De påklæbede pile markerer den nøjagtige indjustering af tromleunderdelen (10) og tromleoverdelen (9).

3. Fastgør tromleoverdelen (9) ved at påsætte de seks skruer M8x20, fjederringene og skiverne.

4. Fastspænd dernæst alle skruerne overkors ved hjælp af en hagenøgle SW13 (medfølger ikke).

5. Indfør en stjerneskrue M10x20 udefra gennem tromleoverdelen (9).

6. Skub en gummiskive ind på hver af de allerede indførte stjerneskruer i tromleoverdelen (9).

7. Fastgør den øverste ende af blanderen (2) ved at sætte den på de allerede indsatte stjerneskruer. Fastgør den med en underlagsskive, en fjederring og en møtrik M10.

8. Spænd dernæst alle fire skruer fast i tromleunderdelen (10) og tromleoverdelen (9) ved hjælp af en stjerneskruetrækker og en hagenøgle SW16 (medfølger ikke).

9.7 Montering af drejehjul (7) med låseskive (13) (medfølgende pose G) (fig. 10)

1. Skub drejehjulet (7) med den formonterede läseskive (13) på yderflangen.

2. Fastgør dette til holderen (13a) med de to sekskantskruer M8x20 og en underlagsskive, en fjederring og en møtrik M8. Sørg for, at skruerne indsættes indefra og ud.

3. Spænd til sidst skruerne fast ved hjælp af to hagenøgler (SW13) (medfølger ikke).

9.8 Montering af motorenhed (4) (medfølgende pose H) (fig. 11)

1. Placer motorenheden (4), så gevindboltene stemmer overens med hullerne.

2. Skub derefter motorenheden (4) helt ind på akslen.

3. Fastgør derefter motorenheden (4) til gevindboltenne med to underlagsskiver og to stopmøtrikker M8.

4. Skub sekskantskruen M8x70 gennem holderen på motorenheden (4) og hullet i den midterste del af rammen (11).

5. Fastgør skruen med en underlagsskive, en fjederring og en møtrik M8.

6. Spænd alle skruer og møtrikker fast ved hjælp af to hagenøgler (SW13) (medfølger ikke).

10. Ibrugtagning

⚠ PAS PÂ!

Inden ibrugtagning skal det sikres, at maskinen er monteret fuldstændigt!

Betontromlen må kun benyttes, hvis ingen dele (f.eks. beskyttelsesafdækninger) mangler eller er defekte, og hvis tilslutningsledningen ikke er beskadiget.

10.1 Opstilling

- Stil betonblanderen vandret på et plant, fast underlag. Sørg for, at maskinen ikke synker ned i jorden.

- Pas på ikke at stille betonblanderen på tilslutningsledningen!

- Træk tilslutningsledningen således, at denne ikke bukkes, klemmes eller kan blive beskadiget på anden måde.

Bemærk:

Tromlen skal kunne drejes til højre og til venstre. Til tømning af tromlen skal der under tromlen være plads til en tilstrækkelig stor beholder (f.eks. et mørtelkar). Når maskinen opstilles, skal det sikres, at blandetromlen kan tømmes uhindret.

10.2 Tænding/slukning (fig. 1)

⚠ PAS PÂ!

Fare for personskade!

En roterende blandetromle kan forårsage personskader.

- Undlad at række hånden ind i den kørende blandetromle.

- Undlad at indføre genstande i den kørende blandetromle (f.eks. en skovl eller lignende).

1. Tilslut et passende forlængerkabel til betonblanderens tilslutningsledning.
2. Sæt forlængerkablet ind i en stikkontakt.
3. Tryk på Tænd/Sluk-kontakten (3) „I“ (grøn tast) for at starte maskinen.
4. Tryk på Tænd/Sluk-kontakten (3) „0“ (rød tast) for at slukke maskinen.

I tilfælde af overbelastning og overophedning slår maskinens integrerede beskyttelsesfrakobling fra af sikkerhedsårsager.

1. Vent ca. 15 minutter, til motoren er afkølet.
2. Start maskinen igen ved at trykke på Tænd/Sluk-kontakten (5) „I“ (grøn tast).

10.3 Justering af tromlen (1) (fig. 1, fig. 12a/12b)

Ved fremstilling af beton eller mørtel skal betonblanderen være låst i en bestemt blandestilling. Kun den korrekte blandestilling sikrer de bedste blandingsresultater og garanterer problemfri arbejdsgang.

1. Når man justerer tromlen (1), skal man altid holde godt fast i drejehjulet (7).
2. Løsn drejeanordningen ved at bevæge betjeningsstangen (16) nedad med foden. Dermed frigøres låsen fra låseskiven (13).
3. Drej tromlen (1) til den position, der passer til blandingen.
4. Fig. 12a: Tromlestilling til fremstilling af mørtel.
5. Fig. 12b: Tromlestilling til fremstilling af beton.
6. Når tromlen (1) er i den ønskede position, skal man atter låse betjeningsstangen (16) fast i låseskiven (13).

10.4 Fyldning (fig. 12a + 12b)

⚠ PAS PÂ!

Indånding af støv kan føre til sundhedsskader. Man må ikke røre ved cement eller additiver uden beskyttelseshandsker.

• Benyt ansigtsmaske.
• Benyt beskyttelseshandsker, og ræk aldring hånden ind i den kørende blandetromle.

▲ ADVARSEL!

Kipfare!

Sørg for, at betonblanderen står stabilt, inden den fyldes.

• Betonbanderen må kun benyttes på fast, plant (kipsikkert) underlag.
• Betonbanderen må ikke flyttes under påfyldning, eller när tromlen kører.

• Betonbanderen må kun benyttes på fast, plant (kipsikkert) underlag.

• Tryk på Tænd/Sluk-kontakten (3) „l“ (grøn tast) for at starte maskinen.

• Kontrollér blandestillingen på läseskiven (13).
• Fig. 12a: Tromlestilling til fremstilling af mørtel.
• Fig. 12b: Tromlestilling til fremstilling af beton.
• Påfyld blandingsmaterialet, mens tromlen (1) roterer. Undlad at overfylde tromlen (1). Forsigtig! Fare pga. bevægelige dele!
• Smid ikke materiale ind i tromlen (1) med stor kraft, da du ellers risikerer, at det klæber sig fast til undersiden af tromlen (1). Tilfør materialet i mindre mængder.
• Inden fyldning skal man sikre sig, at tromlens (1) åbning er indjusteres således, at der ikke kan falde blandingsmateriale ud af tromlen (1).

Bemærk: Søg råd hos en fagmand mht. blandematerialets sammensætning og kvalitet.

1. Stil en tilstrækkelig stor beholder (f.eks. et mør- telkar) under tromlen (1). Sørg for, at der ikke kan falde blandingsmateriale ned på jorden.
2. Løsn drejeanordningen ved trække drejehjulet (1) ind mod dig selv. Dermed frigøres låsen fra låse-skiven (14).
3. Tøm derefter tromlen (1) ved at rotere den langsomt nedad.

11. Elektrisk tilslutning

Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser.

Elnettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

11.1 Beskadigede elektriske tilslutningsledninger

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gennem vinduer eller døråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, når netstikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.

Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i elnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen H07RN.

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Til enkeltfasede vekselstrømsmotorer anbefaler vi en sikring af typen C 16A eller K 16A til maskiner med høj startstrøm (fra 3000 watt)!

12. Rengøring

ADVARSEL!

Fare for personskade!

Produktet kan starte uventet og derved medføre per- sonskader.

• Sluk motoren inden enhver form for rengørings- og vedligeholdelsesarbejde.
• Træk netstikket ud, før der foretages vedligeholdelses- og monteringsarbejde.

BEMAERK!

Fare for beskadigelse!

Hvis der trænger vand ind i motorenheden, kan der opstå motorskader. Undlad at slå på blandetromlen med hårde genstande (hammer, skovl osv.).

En bulet blandetromle påvirker blandeprocessen og er desuden svær at rengøre.

• Rengør produktet med en børste eller skraber.
• Undlad at nedsænke produktet i vand eller andre væsker, og sprøjt ikke motorenheden med en højtryksrenser.

Vi anbefaler, at maskinen rengøres grundigt indvendigt og udvendigt umiddelbart efter brug. Smuds må aldrig fjernes med en hammer, skovl eller lignende.

Efter hver brug af betonbanderen:

1. Rengør tromlen (1) med vand, og fjern cement- og mørtelskorper med en børste eller skraber.
2. For at rense indersiden af tromlen skal du køre et par skovlfulde grus rundt med vand.

13. Transport

⚠ ADVARSEL!

Fare for personskade!

Produktet kan starte uventet og derved medføre per- sonskader.

• Sluk motoren inden transport.
• Træk elnetstikket ud.

13.1 Køretøjstransport (fig. 13d)

1. Løsn drejeanordningen ved at bevæge betjeningsstangen (16) nedad med foden. Dermed frigøres låsen fra låseskiven (13).
2. Stil derefter tromlen (1) med påfyldningsåbningen nedad.
3. Fjern skruerne fra foden (8) og fra foden med hjulaksel (12).
4. Klap foden (8) og fod med hjulaksel (12) ind.
5. Sikr betonbanderen mod at skride med en sur- ringsstrop.
6. Undlad at løfte betonbanderen med en kran.

13.2 Transport på arbejdspladsen (fig. 13d)

1. Løsn drejeanordningen ved at bevæge betjeningsstangen (16) nedad med foden. Dermed frigøres låsen fra låseskiven (13).
2. Stil derefter tromlen (1) med påfyldningsåbningen nedad.
3. Til kort transport kipper man betonbanderen en smule og transporterer den på transporthjulene (5).

14. Opbevaring

Enheden og dennes tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C.

Tildæk betonblanderen for at beskytte den mod støv eller fugt.

Opbevar brugsanvisningen sammen elværktøjet.

15. Vedligeholdelse

ADVARSEL!

Fare for personskade!

Produktet kan starte uventet og derved medføre per- sonskader.

- Sluk motoren inden enhver form for rengøringsarbejde.

- Træk elnetstikket ud før påbegyndelse af enhver form for vedligeholdelsesarbejde.

15.1 Kontrol af remspænding (fig. 11a)

Remspændingen er ikke indstillet korrekt ved levering. Remspændingen kan ikke justeres senere.

1. Fjern afdækningen fra motorenheden (4) ved at løsne skruerne (4a) på motorenheden (4). Dette gøres ved hjælp af en stjerneskruetrækker (medfølger ikke).

2. Kontrollér remspændingen. Når man presser på remmen med en finger, skal denne kunne presses ca. 5 mm ind.

3. Sæt afdækningen på motorenheden (4) igen, og spænd skruerne (4a) fast. Dette gøres ved hjælp af en stjerneskruetrækker (medfølger ikke).

15.2 Udskiftning af remme

Remme er sliddele, som skal udskiftes efter en bestemt periode.

1. Fjern afdækningen fra motorenheden (4) ved at løsne skruerne (4a) på motorenheden (4).

2. Træk motorafdækningen af.

3. Den riflede side af den nye kilerem skal vende udad, när den indsættes. Husk först at montere kileremmens underdel.

4. Kontrollér remspændingen. Når man presser på remmen med en finger, skal denne kunne presses ca. 5 mm ind. Det er ikke muligt at efterspænde remmen.

5. Sæt afdækningen på motorenheden (4) igen, og spænd skruerne (4a) fast.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgivet:

- Motorens strømtype

• Dataene på maskinens typeskilt

15.4 Serviceinformation

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Rem

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

Oplysninger om emballage

Emballeringsmaterialerne er genanvendelige. Emballage skal bortskaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

- Brugte (genopladelige) batterier, der ikke er permanent installeret i en brugt maskine, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.

- Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.

- Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!

- Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer).

- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

17. Afhjælpning af fejl

Fejl Mulig Afhjælpning
Motor starter ikke	Netspænding mangler Kontrol af sikring
	Tilslutningskabel defekt	Få en kvalificeret elektriker til at kontrollere eller udskifte den
Motor slukker	Motor overbelastet Lad motor køle af
	Ind- og udsugningsluftåbningerne på motorenheden er tilsmudset	Rengør Ind- og udsugningsluftåbningerne
Motor kører, tromle står stille Kilerem glider Udskift kilerem

Les alle anvisningene før du arbeider med dette apparatet.

Før idriftsetting må apparatet monteres komplett!

Før idriftsetting må apparatet monteres komplett!

Betongbanderen skal kun drives hvis ingen deler (f.eks. beskyttelsesdeksler) mangler eller er defekte og tilkoblingsledningen ikke er skadet.

10.1 Stille opp

• Sett opp betongbanderen horisontalt på flat, fast grunn. Derved må du forhindre at maskinen synker ned.
• Ikke sett betongblanderen på tilkoblingsledningen!
• Legg tilkoblingsledningen slik at den ikke kan knekkes, klemmes eller skades på annen måte.

Merknad:

11.1 Defekt(e) elektro-tilkoblingsledninger

Det oppstår ofte skader på isoleringen hos elektriske tilkoblingsledninger.

Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.

Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med merkingen H07RN.

Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift.

* ikke absolutt inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
