Betonmischer OriginalBetriebsanleitung

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Made in P.R.C. MIX160 / MIX180www.scheppach.com

Erklärung der Symbole auf dem Gerät Vor Inbetriebnahme Betriebsanleitung und Sicherheitshinweise lesen und beachten! Betonmischer waagerecht auf ebenen und festen Boden stellen! Betonmischer darf im Betrieb nicht bewegt werden! Nicht autorisierte Personen und Kinder vom Gerät fernhalten! Das Gerät ist schutzisoliert! Achtung! Die Schutzklasse bleibt nur erhalten, wenn im Servicefall Originalisoliersto󰀨e verwendet werden und die Isolationsabstände nicht verändert werden. Vor Reinigung oder Wartung Netzstecker ziehen! Size: 20 (mm) 40 (mm)Ø 25 mm129 x 70 Betonmischer darf nur mit vollständig geschlossener Schutzeinrichtung betrieben werden! Schutzkleidung tragen! Nicht in die sich bewegende Trommel greifen! Vorsicht! Quetschgefahr am Zahnkranz! Montagehilfe! Siehe: Montage, Trommeloberteil montieren (Abb.6) Das Produkt entspricht den geltenden europäischen Richtlinien. Das Produkt entspricht den geltenden serbischen Richtlinien.www.scheppach.com

16. Entsorgung und Wiederverwertung .................................................................. 17

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Produkt. Hinweis: Der Hersteller dieses Produkts haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Produkt oder durch dieses Produkt entstehen bei:

• Unsachgemäßer Behandlung

• Nichtbeachtung der Betriebsanleitung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• Nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, wie Sie Gefahren vermeiden, Reparaturkosten sparen, Aus- fallzeiten verringern und die Zuverlässigkeit und Le- bensdauer des Produkts erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Betriebsanleitung müssen Sie unbedingt die für den Betrieb des Produkts geltenden Vorschriften Ihres Landes beachten. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Be- treiben Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unter- lagen bei Weitergabe des Produkts an Dritte mit aus.

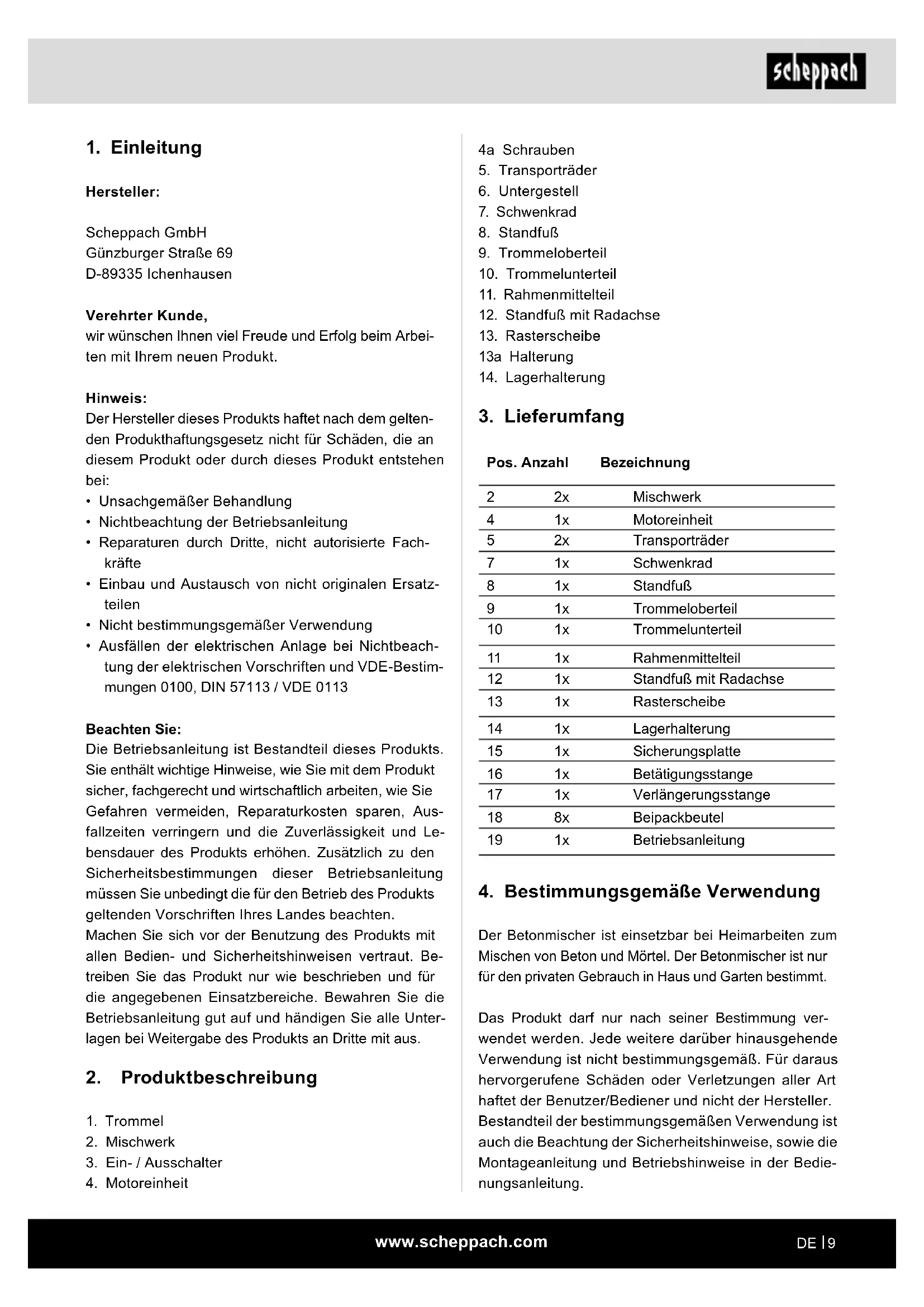

3. Ein- / Ausschalter

10. Trommelunterteil

11. Rahmenmittelteil

12. Standfuß mit Radachse

Pos. Anzahl Bezeichnung 2 2x Mischwerk 4 1x Motoreinheit 5 2x Transporträder 7 1x Schwenkrad 8 1x Standfuß 9 1x Trommeloberteil 10 1x Trommelunterteil 11 1x Rahmenmittelteil 12 1x Standfuß mit Radachse 13 1x Rasterscheibe 14 1x Lagerhalterung 15 1x Sicherungsplatte 16 1x Betätigungsstange 17 1x Verlängerungsstange 18 8x Beipackbeutel 19 1x Betriebsanleitung

4. Bestimmungsgemäße Verwendung

Der Betonmischer ist einsetzbar bei Heimarbeiten zum Mischen von Beton und Mörtel. Der Betonmischer ist nur für den privaten Gebrauch in Haus und Garten bestimmt. Das Produkt darf nur nach seiner Bestimmung ver- wendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedie- nungsanleitung.www.scheppach.com

Personen, die das Produkt verwenden und warten, müssen mit diesem vertraut und über mögliche Gefah- ren unterrichtet sein. Veränderungen an dem Produkt schließen eine Haf- tung des Herstellers und daraus entstehende Schäden gänzlich aus. Das Produkt darf nur mit Originalteilen und Original- zubehör des Herstellers betrieben werden. Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten ange- gebenen Abmessungen müssen eingehalten werden. Bitte beachten Sie, dass unsere Produkte bestim- mungsgemäß nicht für den gewerblichen, handwerkli- chen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Produkt in Gewerbe-, Handwerks- oder Industriebetrieben so- wie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Der Hersteller haftet nicht für Schäden, die durch be- stimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Erklärung der Signalwörter in der Bedienungsan- leitung m GEFAHR Signalwort zur Kennzeichnung einer unmittelbar bevorstehenden Gefährdungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. m VORSICHT Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben könnte. ACHTUNG Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, Sachschäden am Produkt oder Eigentum/Besitz zur Folge haben könnte.

5. Sicherheitshinweise

Allgemeine Sicherheitshinweise m WARNUNG: Wenn Sie Elektrowerkzeuge ver- wenden, sollten Sie die nachstehenden grund- legenden Sicherheitsvorkehrungen befolgen, um so das Risiko von Feuer, elektrischem Schlag und Personenverletzungen zu reduzieren. Bitte lesen Sie alle Anweisungen, bevor Sie mit diesem Gerät arbeiten.

• Beachten Sie alle Sicherheits- und Gefahrenhinwei- se an dem Gerät.

• Halten Sie alle Sicherheits- und Gefahrenhinweise an dem Produkt vollzählig in lesbarem Zustand.

• Die Sicherheitseinrichtungen an dem Produkt dürfen nicht demontiert oder unbrauchbar gemacht werden.

• Überprüfen Sie die Netzanschlussleitungen. Ver- wenden Sie keine fehlerhaften Anschlussleitungen.

• Vor Inbetriebnahme die korrekte Funktion des Ge- rätes prüfen.

• Halten Sie Unbefugte und Kinder vom Betonmischer fern.

• Personen die unter Alkohol-, Drogen - Medikamen- teneinuss stehen ist der Gebrauch nicht gestattet.

• Der Bediener ist verpichtet seine persönliche Schutzausrüstung (PSA) zur tragen.

• Vorsicht beim Arbeiten: Verletzungsgefahr durch rotierende Teile.

• Führen Sie Reinigungs- und Wartungsarbeiten und Beheben von Störungen nur bei ausgeschaltetem Motor durch. Ziehen Sie den Netzstecker!

• Installationen, Reparaturen und Wartungsarbeiten an der Elektroinstallation dürfen nur von Fachkräf- ten ausgeführt werden.

• Sämtliche Schutz -und Sicherheitseinrichtungen müssen nach abgeschlossenen Reparatur- und Wartungsarbeiten sofort wieder montiert werden.

• Schalten Sie beim Verlassen des Arbeitsplatzes den Motor aus und ziehen Sie den Netzstecker!

• Achten Sie auf eine ausreichende Beleuchtung. Eine schlechte Beleuchtung kann die Verletzungs- gefahr entscheidend erhöhen!

• Schalten Sie im Gefahrenfall das Gerät aus und zie- hen Sie den Netzstecker!

• Niemals bei eingeschaltetem Gerät die Hände auf sich bewegende Teile der Maschine legen. Es be- steht die Gefahr des Erfassens / Aufwickelns durch die rotierende Trommel bzw. rotierende Mischwerk- zeuge.www.scheppach.com

• Das Gerät darf während des Versetzens an einen anderen Ort nicht betrieben werden!

• Das Gerät darf nur auf einer ebenen Fläche positio- niert werden!

• Es besteht die Gefahr des Einatmens giftiger Dämp- fe und Stäube. Zusätzliche Sicherheitshinweise für Betonmischer

• Der Betonmischer darf nur vollständig montiert in Betrieb genommen werden.

• Überprüfen Sie die Anschlussleitungen vor Inbe- triebnahme auf Beschädigungen.

• Tragen Sie Sicherheitsschuhe, Handschuhe, Schutz- brille und Atemschutzmaske.

• Halten Sie Hände und Füße von beweglichen Teilen fern.

• Greifen Sie nicht in die laufende Mischtrommel.

• Keine Gegenstände in die laufende Mischtrommel stecken, z. B. Schaufel oder ähnliches.

• Verletzungsgefahr bei drehender Mischtrommel.

• Der Betonmischer darf nur mit Original-Ersatzteilen betrieben werden.

• Reparaturen am Betonmischer dürfen nur durch au- torisierte Fachbetriebe durchgeführt werden.

• Betriebsbereiten Betonmischer nicht unbeaufsich- tigt lassen.

• Beim Verlassen des Arbeitsplatzes Maschine aus- schalten und Netzstecker ziehen.

Das Produkt ist nach dem Stand der Technik und den anerkannten Sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Verletzungsgefahr durch rotierende Teile.

• Gefährdung der Gesundheit durch Strom bei Ver- wendung nicht ordnungsgemäßer Elektro-An- schlussleitungen.

• Bevor Sie Einstell- oder Wartungsarbeiten vorneh- men, schalten Sie den Motor aus und ziehen den Netzstecker.

• Des Weiteren können trotz aller getro󰀨ener Vorkeh- rungen nicht o󰀨ensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Si- cherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insge- samt beachtet werden.

• Vermeiden Sie zufällige Inbetriebsetzungen der Ma- schine: Vergewissern Sie sich, dass der Ein-/Aus- schalter auf „0“ steht, bevor Sie den Stecker in die Steckdose stecken.

• Verwenden Sie das Werkzeug, das in dieser Be- triebsanleitung empfohlen wird. So erreichen Sie, dass Ihre Maschine optimale Leistungen erbringt.

• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn das Produkt in Betrieb ist. m Warnung! Dieses Elektrowerkzeug erzeugt wäh- rend des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verlet- zungen zu verringern, empfehlen wir Personen mit me- dizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Volllaststrom 2,94 A 3,62 A Fassungsvolumen 160 l 180 l Durchmesser Trom- melö󰀨nung 390mm 390mm Schutzart IP45D IP45D Betriebsart* S6 30% S6 30% Schutzklasse II II Abmessungen 1260 x 850 x 1350 mm 1260 x 850 x 1400 mm Gewicht 53,8 kg 56,5 kg Technische Änderungen vorbehalten! *S6 30 %: Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 Min.) Um den Motor nicht unzulässig zu erwärmen, darf der Motor 30% der Spieldauer mit der angegebenen Nenn- leistung betrieben werden und muss anschließend 70% der Spieldauer ohne Last weiterlaufen.www.scheppach.com

Geräusch und Vibration m Warnung: Lärm kann gravierende Auswirkungen auf Ihre Ge- sundheit haben. Übersteigt der Maschinenlärm 85 dB, tragen Sie bitte einen geeigneten Gehörschutz. Geräuschkennwerte Die Geräuschwerte wurden entsprechend 2005/88/EG ermittelt. MIX160 MIX180 Schalldruckpegel L

69,75 dB 67,98 dB Unsicherheit K

2,77 dB 5,14 dB Schallleistungspegel L

1,20 dB 1,40 dB Garantierter Schallleis- tungspegel L

• Nehmen Sie den Betonmischer mit zwei Personen aus dem Karton.

• Entfernen Sie das Verpackungsmaterial sowie Verpa- ckungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Be- triebsanleitung mit dem Produkt vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Produkts an. m GEFAHR! Gerät und Verpackungsmaterialien sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststo󰀨- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

9. Aufbau / Vor Inbetriebnahme

m Achtung! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren! Um die Montage zu erleichtern, sollte der Zusammen- bau von zwei Personen durchgeführt werden. Die Beipackbeutel (A bis H) enthalten alle für die Mon- tage benötigten Kleinteile (siehe Abb. 3). Benötigtes Werkzeug für die Montage (nicht im Liefer- umfang enthalten):

• 1x Kreuzschlitzschraubendreher

1. Setzen Sie die Transporträder (5) beidseitig auf

den Standfuß mit Radachse (12).

2. Schieben Sie dann auf beiden Seiten eine Scheibe

3. Stecken Sie auf beiden Seiten einen Splint durch

die äußere Bohrung der Radachse.

4. Sichern Sie die Transporträder (5), indem Sie die

Splinte mit einer geeigneten Kombizange (nicht im Lieferumfang enthalten) auseinanderbiegen.

9.2 Montage Standfuß (8), Betätigungsstange

(16) und Verlängerungsstange (17) an Rah- menmittelteil (11) (Beipackbeutel B) (Abb. 5)

1. Halten Sie den Standfuß (8) wie abgebildet an das

Rahmenmittelteil (11). Wählen Sie die Bohrungen, sodass der Standfuß (8) in der tieferen Position ist.

2. Schieben Sie die beiden Sechskantschrauben

M8x70 durch die Bohrungen.

3. Fixieren Sie die Schrauben jeweils mit einer Unter-

legscheibe, einem Federring und einer Mutter M8.

4. Ziehen Sie alle Schrauben, mit Hilfe zweier Maul-

schlüssel (SW13) (nicht im Lieferumfang enthal- ten), fest.

5. Führen Sie die Betätigungsstange (16) von unten

durch die dafür Vorgesehene Halterung.

6. Stecken Sie die Feder von oben über die Betäti-

gungsstange (16) und halten Sie diese in Position, indem Sie den Splint in die untere Bohrung ein- führen.

7. Verbinden Sie die Betätigungsstange (16) mit der

Verlängerungsstange (17) mithilfe der Sechskant- schraube M6x30. Fixieren Sie diese mit einer Mut- ter M6.

8. Ziehen Sie die Schraube, mit Hilfe zweier Maul-

schlüssel (SW10) (nicht im Lieferumfang enthal- ten), fest.www.scheppach.com

4. Das Mischwerk (2) wird erst fest angezogen, so-

bald das Trommeloberteil (9) montiert wurde.

9.6 Montage Trommeloberteil (9) (Beipackbeutel F)

1. Setzen Sie das Trommeloberteil (9) auf das Trom-

melunterteil (10) auf. Vergewissern Sie sich, dass die Befestigungsbohrungen der oberen und unte- ren Trommel miteinander uchten.

2. Achtung! Die aufgeklebten Pfeile markieren die

exakte Ausrichtung des Trommelunterteils (10) und des Trommeloberteils (9).

3. Fixieren Sie das Trommeloberteil (9), indem Sie

die zehn Schrauben M8x20, die Federringe und Scheiben ansetzen.

4. Ziehen Sie die Schrauben anschließend über

Kreuz mit Hilfe eines Maulschlüssels SW13 (nicht im Lieferumfang enthalten) fest.

5. Führen Sie je eine Kreuzschlitzschraube M10x20

von außen durch das Trommeloberteil (9).

6. Schieben Sie je eine Gummischeibe auf die so-

eben eingeführten Kreuzschlitzschrauben im Trommeloberteil (9).

7. Befestigen Sie das obere Ende des Mischwerks

(2), indem Sie es auf die soeben eingesetzten Kreuzschlitzschrauben aufsetzen. Fixieren Sie es mit je einer Unterlegscheibe, einem Federring und einer Mutter M10.

8. Ziehen Sie abschließend alle vier Schrauben im

Trommelunterteil (10) und Trommeloberteil (9) mit Hilfe eines Kreuzschlitzschraubendrehers und ei- nes Maulschlüssels SW16 (nicht im Lieferumfang enthalten) fest.

9.7 Montage Schwenkrad (7) mit Rasterscheibe

(13) (Beipackbeutel G) (Abb. 10)

1. Schieben Sie das Schwenkrad (7) mit der vormon-

tierten Rasterscheibe (13) auf den Außenansch.

2. Fixieren Sie dieses an der Halterung (13a) mit den

beiden Sechskantschrauben M8x20 und jeweils einer Unterlegscheibe, einem Federring und einer Mutter M8. Achten Sie dabei darauf, dass die Schrauben von innen nach außen gesteckt wer- den müssen.

3. Ziehen Sie abschließend die Schrauben mit Hilfe

zweier Maulschlüssel (SW13) (nicht im Lieferum- fang enthalten), fest.

9.3 Montage Standfuß mit Radachse (12) und

Transporträdern (5) an Rahmenmittelteil (11) (Beipackbeutel C) (Abb. 6)

1. Halten Sie den Standfuß mit Radachse (12) wie

abgebildet an das Rahmenmittelteil (11).

2. Schieben Sie die beiden Sechskantschrauben

M8x70 durch die Bohrungen.

3. Fixieren Sie die Schrauben jeweils mit einer Unter-

legscheibe, einem Federring und einer Mutter M8.

4. Ziehen Sie alle Schrauben, mit Hilfe zweier Maul-

schlüssel (SW13) (nicht im Lieferumfang enthal- ten), fest.

1. Stecken Sie die Lagerhalterung (14) wie abgebil-

det auf die dafür vorgesehene Stelle am Trommel- unterteil (10).

2. Fixieren Sie das Trommelunterteil (10) mit dem Si-

cherungsring (siehe Abbildung).

3. Führen Sie zeitgleich das Lager des Trommelun-

terteils (10) mit der vormontierten Lagerhalterung (14) in die Ö󰀨nungen des Untergestells ein. Achten Sie darauf, dass sich die Lagerhalterung (14) über dem Standfuß mit Radachse (12) bendet.

4. Achten Sie dabei auf die Position der Bohrung.

5. Schieben Sie die Sechskantschraube M8x65

6. Fixieren Sie die Schraube mit einer Unterlegschei-

be, einem Federring und einer Mutter M8.

7. Fixieren Sie die gegenüberliegende Seite mithilfe

der Sicherungsplatte (15) und der beiden Sechs- kantschrauben M8x20.

8. Fixieren Sie die Schrauben jeweils mit einer Unter-

legscheibe, einem Federring und einer Mutter M8.

9. Ziehen Sie alle Schrauben, mit Hilfe zweier Maul-

schlüssel (SW13) (nicht im Lieferumfang enthal- ten), fest.

9.5 Montage Mischwerk (2) (Beipackbeutel E)

1. Führen Sie je eine Kreuzschlitzschraube M10x20

von außen durch das Trommelunterteil (10).

2. Schieben Sie je eine Gummischeibe auf die so-

eben eingeführten Kreuzschlitzschrauben im Trommelunterteil (10).

3. Setzen Sie nun das Mischwerk (2) auf die mon-

tierten Kreuzschlitzschrauben und xieren Sie es mit je einer Unterlegscheibe, einem Federring und einer Mutter M10.www.scheppach.com

10.2 Einschalten/Ausschalten (Abb.1)

m ACHTUNG! Verletzungsgefahr! Eine drehende Mischtrommel kann zu Verletzungen führen. - Greifen Sie nicht in die laufende Mischtrommel. - Stecken Sie keine Gegenstände in die laufende Mischtrommel (z.B. Schaufel oder ähnliches).

1. Verbinden Sie ein geeignetes Verlängerungskabel

mit der Anschlussleitung des Betonmischers.

2. Stecken Sie das Verlängerungskabel in eine

3. Drücken Sie den Ein-/Ausschalter (3) „I“ (Grüne

Taste), um das Gerät zu starten.

4. Drücken Sie den Ein-/Ausschalter (3) „0“ (Rote

Taste), um das Gerät auszuschalten.

Bei Überlastung und Überhitzung schaltet die integ- rierte Schutzabschaltung das Gerät aus Sicherheits- gründen ab.

1. Warten Sie ca. 15 Minuten bis der Motor abgekühlt

2. Starten Sie das Gerät erneut, indem Sie den Ein-/

Ausschalter (5) „I“ (Grüne Taste) drücken.

10.3 Verstellen der Trommel (1)

(Abb. 1, Abb. 12a/12b) Für die Beton- oder Mörtelherstellung muss der Beton- mischer in einer bestimmten Mischstellung eingeras- tet sein. Nur die richtige Mischstellung sichert beste Mischergebnisse und gewährleistet einen störungs- freien Arbeitsablauf.

1. Halten Sie zum Verstellen der Trommel (1) das

Schwenkrad (7) immer gut fest.

2. Lösen Sie die Schwenkvorrichtung, indem Sie die

Betätigungsstange (16) mit dem Fuß nach unten betätigen. Dabei wird die Rasterung aus der Ras- terscheibe (13) gelöst.

3. Schwenken Sie die Trommel (1) bis zu der Ihrem

Mischgut entsprechenden Stellung.

4. Abb. 12a: Trommelstellung für die Herstellung von

5. Abb. 12b: Trommelstellung für die Herstellung von

6. Bendet sich die Trommel (1) in der gewünschten

Position, rasten Sie die Betätigungsstange (16) wieder in die Rasterscheibe (13) ein.

1. Positionieren Sie die Motoreinheit (4) so, dass die

Gewindebolzen mit den Bohrungen übereinstim- men.

2. Schieben Sie die Motoreinheit (4) nun komplett auf

3. Fixieren Sie anschließend die Motoreinheit (4) mit

zwei Unterlegscheiben und zwei Stoppmuttern M8 an den Gewindebolzen.

4. Schieben Sie die Sechskantschraube M8x70

durch die Halterung an der Motoreinheit (4) und die Bohrung im Rahmenmittelteil (11).

5. Fixieren Sie die Schraube mit einer Unterlegschei-

be, einem Federring und einer Mutter M8.

6. Ziehen Sie alle Schrauben und Muttern, mit Hilfe

zweier Maulschlüssel (SW13) (nicht im Lieferum- fang enthalten), fest.

10. In Betrieb nehmen

m Achtung! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren! Betreiben Sie den Betonmischer nur, wenn keine Teile (z.B. Schutzabdeckungen) fehlen oder defekt sind und wenn die Anschlussleitung keine Beschädigung auf- weist.

• Stellen Sie den Betonmischer waagrecht auf ebe- nen, festen Untergrund. Verhindern Sie dabei ein Einsinken der Maschine.

• Stellen Sie den Betonmischer nicht auf die An- schlussleitung!

• Verlegen Sie die Anschlussleitung so, dass diese nicht geknickt, gequetscht oder auf andere Weise beschädigt werden kann. Hinweis: Die Trommel muss nach rechts und links schwenk- bar sein. Zum Entleeren der Trommel muss unter der Trommel Platz für ein ausreichendes Behältnis (z.B. eine Mörtelwanne) sein. Beachten Sie beim Aufstellen der Maschine, dass ein ungehindertes Entleeren der Mischertrommel gewährleistet ist.www.scheppach.com

m ACHTUNG! Gesundheits- und Verletzungsgefahr! Das Einatmen von Staub kann zu gesundheitlichen Schäden führen. Berühren Sie Zement oder Zusätze nicht ohne Schutzhandschuhe. - Tragen Sie eine Atemschutzmaske. - Tragen Sie Schutzhandschuhe und greifen Sie niemals in die laufende Mischtrommel. m WARNUNG! Kippgefahr! Achten Sie vor dem Befüllen auf die Standfestigkeit des Betonmischers. - Betreiben Sie den Betonmischer nur auf festen, ebenen (kippsicheren) Untergrund. - Nehmen Sie bei der Befüllung bzw. bei laufender Trommel keine Ortsveränderung des Betonmi- schers vor. - Betreiben Sie den Betonmischer nur auf festen, ebenen (kippsicheren) Untergrund.

1. Drücken Sie den Ein-/Ausschalter (3) „I“ (Grüne

Taste), um das Gerät zu starten.

2. Prüfen Sie die Mischstellung auf der Rasterschei-

3. Abb. 12a: Trommelstellung für die Herstellung von

4. Abb. 12b: Trommelstellung für die Herstellung von

5. Füllen Sie das Mischgut bei laufender Trommel

(1) ein. Überfüllen Sie die Trommel (1) nicht. Vor- sicht! Gefahr von bewegten Teilen!

6. Werfen Sie das Material nicht mit großem Schwung

in die Trommel (1), um ein Verkleben auf der Unter- seite der Trommel (1) zu vermeiden. Führen Sie das Material in kleineren Mengen portioniert zu.

7. Achten Sie vor dem Befüllen darauf, dass die Ö󰀨-

nung der Trommel (1) so ausgerichtet ist, dass kein Mischgut aus der Trommel (1) herausfallen kann. Hinweis: Holen Sie für die Zusammensetzung und Güte des Mischgutes den Rat eines Fachmannes ein.

10.5 Entleeren (Abb. 12c)

1. Stellen Sie ein ausreichendes Behältnis (z.B. eine

Mörtelwanne) unter die Trommel (1). Achten Sie darauf, dass kein Mischgut auf den Boden gelan- gen kann.

2. Entriegeln Sie die Schwenkvorrichtung, indem Sie

das Schwenkrad (1) zu sich heranziehen. Dabei wird die Rasterung aus der Rasterscheibe (14) gelöst.

3. Schwenken Sie nun zum Entleeren die Trommel

(1) langsam nach unten.

11. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig ange- schlossen. Der Anschluss entspricht den einschlägi- gen VDE- und DIN Bestimmungen. Der kundenseitige Netzanschluss sowie die verwende- te Verlängerungsleitung müssen diesen Vorschriften entsprechen.

11.1 Schadhafte Elektro-Anschlussleitungen

An elektrischen Anschlussleitungen entstehen oft Iso- lationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei- tung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeich- nung H07RN. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Beim Einphasen-Wechselstrommotor empfehlen wir, für Maschinen mit hohem Anlaufstrom (ab 3000 Watt), eine Absicherung von C 16A oder K 16A!

m WARNUNG! Verletzungsgefahr! Das Produkt kann unerwartet starten und dadurch zu Verletzungen führen.www.scheppach.com

5. Sichern Sie den Betonmischer mit einem Spann-

gurt gegen Verrutschen.

6. Heben Sie den Betonmischer nicht mit einem Kran

13.2 Transport am Arbeitsplatz (Abb. 13d)

1. Lösen Sie die Schwenkvorrichtung, indem Sie die

Betätigungsstange (16) mit dem Fuß nach unten betätigen. Dabei wird die Rasterung aus der Ras- terscheibe (13) gelöst.

2. Stellen Sie nun die Trommel (1) mit der Einfüllö󰀨-

3. Kippen Sie für den kurzen Transport, den Beton-

mischer leicht und transportieren Sie ihn auf den Transporträdern (5).

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30˚C. Decken Sie den Betonmischer ab, um ihn vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Betriebsanleitung bei dem Elektro- werkzeug auf.

m WARNUNG! Verletzungsgefahr! Das Produkt kann unerwartet starten und dadurch zu Verletzungen führen. - Schalten Sie vor allen Wartungsarbeiten den Mo- tor aus. - Ziehen Sie vor allen Wartungsarbeiten den Netz- stecker.

15.1 Riemenspannung prüfen (Abb. 11a)

Die Riemenspannung ist ab Werk richtig eingestellt. Die Riemenspannung kann nicht nachjustiert werden.

1. Entfernen Sie die Abdeckung der Motoreinheit (4)

durch Lösen der Schrauben (4a) an der Motor- einheit (4). Verwenden Sie hierfür einen Kreuz- schlitzschraubendreher (nicht im Lieferumfang enthalten).

2. Prüfen Sie die Riemenspannung. Durch Druck mit

dem Finger auf den Riemen, sollte der Riemen ca. 5 mm nachgeben. - Schalten Sie vor allen Reinigungs- und War- tungsarbeiten den Motor aus. - Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker. HINWEIS! Beschädigungsgefahr! Dringt Wasser in die Motoreinheit ein, können Motor- schäden die Folge sein. Die Mischtrommel nicht mit harten Gegenständen (Hammer, Schaufel usw.) abklop- fen. Eine verbeulte Mischtrommel beeinträchtigt den Mischvorgang und lässt sich zudem schwer reinigen. - Reinigen Sie das Produkt mit einer Bürste oder einem Schaber. - Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten und spritzen Sie die Motor- einheit nicht mit einem Hochdruckreiniger ab. Wir empfehlen, dass Sie das Gerät direkt nach je- der Benutzung innen und außen gründlich reinigen. Schmutz darf niemals mit einem Hammer, einer Schaufel und dergleichen entfernt werden. Nach jedem Gebrauch des Betonmischers:

1. Reinigen Sie die Trommel (1) mit Wasser und ent-

fernen Sie Zement und Mörtelkrusten mit einer Bürste oder einem Schaber.

2. Lassen Sie zum Reinigen des Trommelinneren ei-

nige Schaufeln Kies mit Wasser umlaufen.

m WARNUNG! Verletzungsgefahr! Das Produkt kann unerwartet starten und dadurch zu Verletzungen führen. - Schalten Sie vor dem Transportieren den Motor aus. - Ziehen Sie den Netzstecker.

13.1 Fahrzeugtransport (Abb. 13d)

1. Lösen Sie die Schwenkvorrichtung, indem Sie die

Betätigungsstange (16) mit dem Fuß nach unten betätigen. Dabei wird die Rasterung aus der Ras- terscheibe (13) gelöst.

2. Stellen Sie nun die Trommel (1) mit der Einfüllö󰀨-

3. Entfernen Sie die Schrauben aus dem Standfuß

(8) und aus dem Standfuß mit Radachse (12).

4. Klappen Sie den Standfuß (8) und den Standfuß

mit Radachse (12) ein.www.scheppach.com

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe). - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich- tet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

3. Setzen Sie die Abdeckung der Motoreinheit (4)

wieder auf und ziehen Sie die Schrauben (4a) fest. Verwenden Sie hierfür einen Kreuzschlitzschrau- bendreher (nicht im Lieferumfang enthalten).

15.2 Riemen austauschen

Riemen sind Verschleißteile, die nach einer bestimm- ten Zeit ausgetauscht werden müssen.

1. Entfernen Sie die Abdeckung der Motoreinheit (4)

durch Lösen der Schrauben (4a) an der Motorein- heit (4).

2. Ziehen Sie die Motorabdeckung ab.

3. Die geri󰀨elte Seite des neuen Keilriemens sollte

beim Einsetzen nach außen zeigen. Achten Sie darauf, zuerst den unteren Teil des Keilriemens zu montieren.

4. Prüfen Sie die Riemenspannung. Durch Druck mit

dem Finger auf den Riemen, sollte der Riemen ca. 5 mm nachgeben. Es ist nicht möglich den Riemen nachzuspannen.

5. Setzen Sie die Abdeckung der Motoreinheit (4)

wieder auf und ziehen Sie die Schrauben (4a) fest.

15.3 Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüs- tung dürfen nur von einer Elektro-Fachkraft durchge- führt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

15.4 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Riemen

• nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

16. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.www.scheppach.com

Störung Mögliche Ursache Abhilfe Motor läuft nicht an Netzspannung fehlt Absicherung prüfen Anschlusskabel defekt Vom Elektrofachmann überprüfen lassen bzw. erneuern Motor schaltet ab Motor überlastet Motor abkühlen lassen Zu- und Abluftö󰀨nungen an der Motoreinheit sind verschmutzt Zu- und Abluftö󰀨nungen reinigen Motor läuft, Trommel bleibt stehen Keilriemen rutscht durch Keilriemen tauschenwww.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

7. Technische gegevens

18. Konformitätserklärung

erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter

First CE: 2016Subject to change without notice Documents registrar: Niko Vraschek Günzburger Str. 69, D-89335 Ichenhausen Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Ichenhausen, 09.05.2025
