MIX180 - Betonieră SCHEPPACH - Manual de utilizare gratuit

Tip de produs	Malaxor de ciment
Marcă	Scheppach
Model	MIX180
Alimentare electrică	230 V / 50 Hz
Puterea motorului	0,8 kW
Curent la sarcină maximă	3,62 A
Turația maximă a tamburului	29,5 min⁻¹
Capacitatea tamburului	180 litri
Diametrul deschiderii tamburului	390 mm
Grad de protecție	IP45D
Mod de funcționare	S6 30% (funcționare continuă cu sarcină de expunere)
Clasa de protecție	II
Dimensiuni (L x l x h)	1260 x 850 x 1400 mm
Greutate	56,5 kg
Nivel de presiune sonoră LpA	67,98 dB(A)
Nivel de putere sonoră LWA	87,98 dB(A)
Nivel de putere sonoră garantat LWA	93 dB(A)
Mobilitate	Roți de transport și roată pivotantă
Protecție termică	Oprire de siguranță integrată în caz de suprasarcină
Piese de uzură	Curea trapezoidală
Curățare	Perie sau racletă; nu scufundați și nu folosiți curățător de înaltă presiune
Utilizare conformă	Amestec de beton și mortar pentru uz casnic privat
Garanție	Piese defecte înlocuite gratuit pe durata legală (excluzând manopera)

Întrebări frecvente - MIX180 SCHEPPACH

Cum se asamblează malaxorul de beton MIX180?

Asamblarea trebuie efectuată de două persoane. Urmați pașii în ordine: montarea roților de transport, a suportului, a părții inferioare a tamburului, a mecanismului de amestecare, a părții superioare a tamburului, a roții pivotante și în final a blocului motor. Folosiți pungile incluse (A până la H) și uneltele recomandate: chei plate SW10, SW13, SW16, clește universal și șurubelniță în cruce.

Care este capacitatea maximă a malaxorului de beton?

Capacitatea tamburului este de 180 litri. Nu umpleți tamburul prea mult: turnați amestecul în cantități mici pentru a evita blocajele și a garanta un amestec omogen.

Cum se reglează poziția tamburului pentru amestecare?

Folosiți tija de acționare (16) cu piciorul pentru a slăbi dispozitivul de pivotare. Rotiți tamburul în poziția dorită: pentru mortar, vezi fig. 12a; pentru beton, fig. 12b. Apoi fixați tija în șaiba de oprire.

Ce faceți dacă motorul nu pornește?

Verificați mai întâi tensiunea rețelei și siguranța. Dacă cablul de conectare este deteriorat, solicitați verificarea sau înlocuirea de către un electrician specializat. Asigurați-vă că întrerupătorul On/Off este în poziția «I».

Cum se curăță malaxorul de beton după utilizare?

Opriți motorul și deconectați ștecherul. Curățați interiorul și exteriorul tamburului cu o perie sau o racletă. Pentru interior, turnați câteva lopeți de pietriș cu apă. Nu scufundați niciodată blocul motor și nu folosiți un curățător de înaltă presiune.

Este posibil să transportați malaxorul de beton la locul de muncă?

Da, pentru transport scurt, așezați tamburul cu deschiderea în jos, înclinați ușor malaxorul și deplasați-l pe roțile de transport. Pentru transport cu vehicul, retrageți suportul și fixați aparatul cu o curea.

Ce măsuri de siguranță trebuie respectate?

Purtați echipament de protecție individuală (încălțăminte, mănuși, ochelari, mască). Nu băgați niciodată mâinile în tambur în mișcare. Deconectați ștecherul înainte de orice curățare sau întreținere. Folosiți malaxorul doar pe o suprafață plană și stabilă.

Cum se depozitează malaxorul de beton iarna?

Depozitați-l într-un loc întunecat, uscat și ferit de îngheț, la o temperatură între 5 și 30°C. Acoperiți-l pentru a-l proteja de praf și umiditate. Păstrați manualul de utilizare la îndemână.

Ce faceți dacă motorul se oprește în timpul utilizării?

Aceasta poate fi cauzată de o suprasarcină: lăsați motorul să se răcească aproximativ 15 minute. Verificați și dacă deschiderile de admisie și evacuare a aerului nu sunt murdare; curățați-le dacă este necesar.

Unde găsesc piese de schimb pentru MIX180?

Piesele de schimb și accesoriile sunt disponibile la centrul de service Scheppach. Scanați codul QR de pe pagina principală a manualului. Folosiți doar piese originale pentru a garanta siguranța și conformitatea.

MANUAL DE UTILIZARE MIX180 SCHEPPACH

Explicitarea simbolurilor de pe aparat

	Înainte de punerea în funcțiune, citiți și țineți cont de manualul de utilizare și de indicațiile de securitate!
	Așezați betoniera pe o podea plană și rigidă!
	Betoniera nu trebuie mișcată atunci când este în funcțiune!
	Țineți persoanele neautorizate și copiii la distanță față de aparat!
	Aparatul este dublu izolat!Atenție! Clasa de protecție se menține numai dacă în timpul lucrărilor de service s-au utilizat materiale de izolate originale și dacă distanțele de izolare nu au fost modificate.
	Înainte de curățare sau întreținere, scoateți fișa de rețea din priză!
	Betoniera poate fi operată numai dacă dispozitivul de protecție este complet închis!
	Purtați îmbrăcăminte de protecție!
	Nu introduceți mâinile în tamburul aflat în mișcare!
	Precauție!Pericol de strivire la coroana dințată!
	Dispozitiv auxiliar pentru montaj!Consultați: Montajul, montarea părții superioare a tamburului (Fig. 6)
	Produsul este conform cu directivele europene aplicabile.
	Produsul este conform cu directivele sârbe în vigoare.

Cuprins: Pagină:

1. Introducere....261
2. Descrierea produsului 261
3. Pachetul de livrare 261
4. Utilizarea conformă cu destinația.... 261
5. Indicații de securitate....262
6. Riscuri reziduale 263
7. Date tehnice....263
8. Dezambalarea 264
9. Structură / Înaintea punerii în funcțiune 264
10. Punerea în funcțiune 266
11. Branşamentul electric.... 267
12. Curățarea....267
13. Transportul....268
14. Depozitare....268
15. Întreținerea curentă 268
16. Eliminarea ca deșeu și revalorificarea 269
17. Remedierea avariilor 269
18. Declarația de conformitate 296

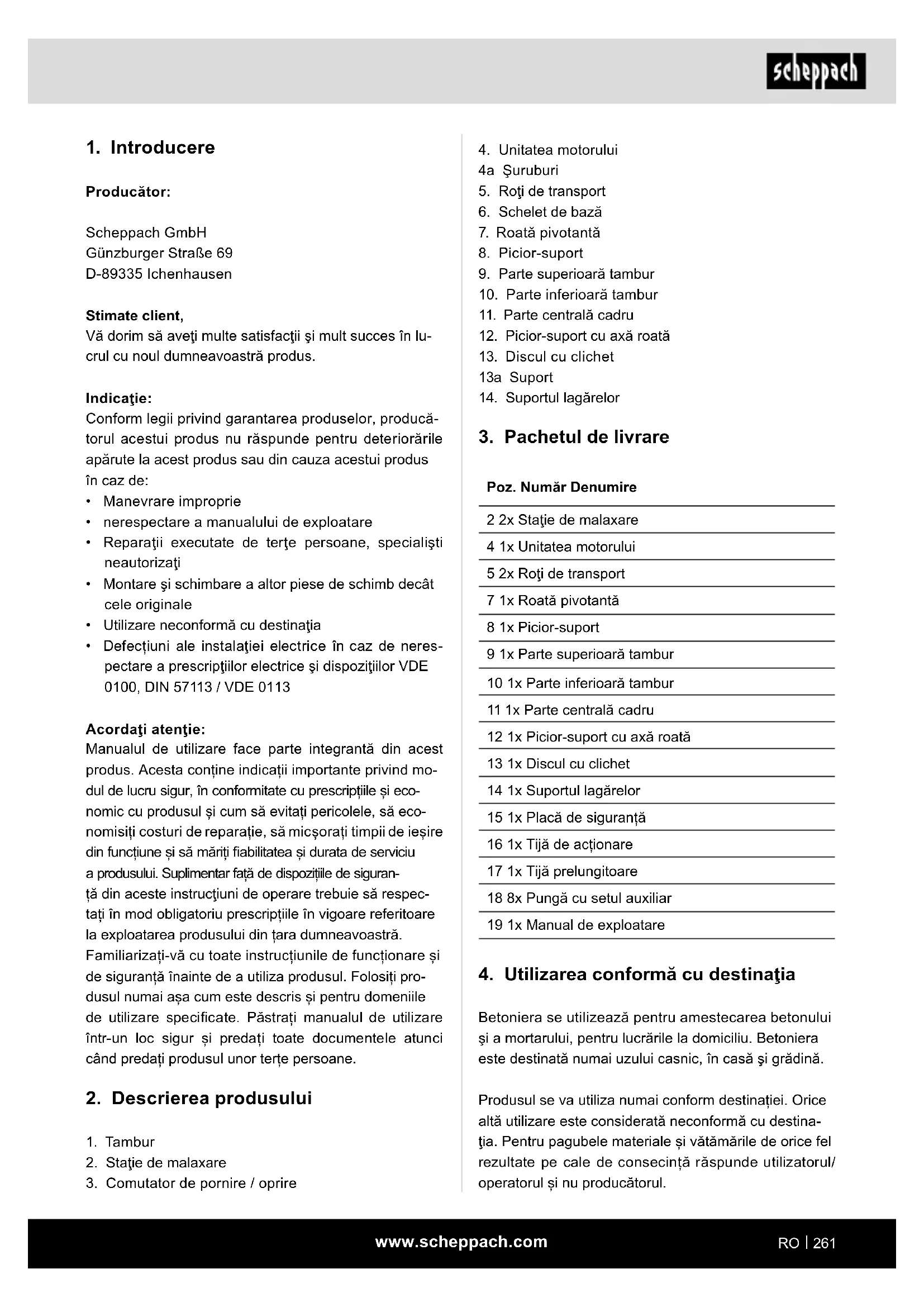

1. Introducere

Producător:

Scheppach GmbH

Vă dorim să aveți multe satisfacții și mult succes în lu- crul cu noul dumneavoastră produs.

Indicatie:

Conform legii privind garantarea produselor, producătorul acestui produs nu răspunde pentru deteriorările apărute la acest produs sau din cauza acestui produs în caz de:

• Manevrare improprie
- nerespectare a manualului de exploatare
- Reparații executate de terțe persoane, specialiști neautorizați
- Montare și schimbare a altor piese de schimb decât cele originale
• Utilizare neconformă cu destinația
- Defecțiuni ale instalatiei electrice în caz de nerespectare a prescripțiilor electrice și dispozitiilor VDE 0100, DIN 57113 / VDE 0113

Acordati atenție:

Manualul de utilizare face parte integrantă din acest produs. Acesta conține indicații importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu produsul și cum să evitați pericolele, să economisiti costuri de reparație, să micșorați timpii de ieșire din funcțiune și să măriți fiabilitatea și durata de serviciu a produsului. Suplimentar față de dispozitiile de siguranță din aceste instrucțiuni de operare trebuie să respec-tați în mod obligatoriu prescripțiile în vigoare referitoare la exploatarea produsului din țara dumneavoastră.

Familiarizați-vă cu toate instrucțiunile de funcționare și de siguranță înainte de a utiliza produsul. Folosiți produsul numai așa cum este descris și pentru domeniile de utilizare specificate. Păstrați manualul de utilizare într-un loc sigur și predați toate documentele atunci când predați produsul unor terțe persoane.

2. Descrierea produsului

1. Tambur
2. Statie de malaxare

3. Comutator de pornire / oprire

4. Unitatea motorului
   4a Şuruburi

5. Roti de transport
6. Schelet de bază
7. Roată pivotantă
8. Picion-suport
9. Parte superioară tambur
10. Parte inferioară tambur
11. Parte centrală cadru
12. Picion-suport cu axă roată
13. Discul cu clichet
    13a Suport
14. Suportul lagărelor

3. Pachetul de livrare

Poz. Număr Denumire

2 2x Stație de malaxare

4 1x Unitatea motorului

5 2x Roți de transport

7 1x Roată pivotantă

8 1x Picion-suport

9 1x Parte superioară tambur

10 1x Parte inferioară tambur

11 1x Parte centrală cadru

12 1x Picion-suport cu axă roată

13 1x Discul cu clichet

14 1x Suportul lagărelor

15 1x Placă de siguranță

16 1x Tijă de acționare

17 1x Tijă prelungitoare

18 8x Pungă cu setul auxiliar

19 1x Manual de exploatare

4. Utilizarea conformă cu destinația

Betoniera se utilizează pentru amestecarea betonului și a mortarului, pentru lucrările la domiciliu. Betoniera este destinată numai uzului casnic, în casă și grădină.

Produsul se va utiliza numai conform destinației. Orice altă utilizare este considerată neconformă cu destinația. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul/ operatorul și nu producătorul.

Din utilizarea conformă cu destinația face parte și respectarea indicațiilor de securitate, precum și a manualului de montaj și a indicațiilor de operare din manualul de utilizare.

Persoanele care operează și întrețin produsul trebuie să fie familiarizate cu acesta și informate cu privire la posibilele pericole.

Modificările aduse produsului exclud complet orice responsabilitate din partea producătorului și orice da-une rezultate.

Produsul poate fi utilizat numai cu piese și accesorii originale ale producătorului.

Prescriptiile de securitate, de lucru și de întreținere curentă emise de producător, precum și dimensiunile indicate în Date tehnice trebuie să fie respectate.

Vă rugăm să aveți în vedere că produsele noastre nu au fost construite având ca destinație exploatarea profesională sau industrială. Nu preluăm garanția dacă produsul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

Producătorul nu își asumă nici o răspundere pentru avariile cauzate de utilizarea neconformă cu destinația sau pentru manevrarea greșită.

Explicitarea cuvintelor de semnalizare din manualul de utilizare

PERICOL

Cuvânt de semnalizare pentru a indica o situație periculoasă iminentă care, dacă nu este evitată, va avea ca rezultat decesul sau vătămarea gravă.

PRECAUTIE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea ca rezultat vătămări minore sau moderate.

ATENTIE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea drept rezultat daune materiale la produs sau la proprietate/posesie.

5. Indicații de securitate

Indicații generale de securitate

⚠ AVERTIZARE: Atunci când utilizati unelte electrice, respectați măsurile de siguranță de bază de mai jos pentru a reduce riscul de incendiu, electrocutare și vătămare corporală.

Vă rugăm să citiți toate instrucțiunile înainte de a lucra cu acest aparat.

- Respectați toate indicațiile referitoare la siguranță și pericole la aparat.

- Păstrați toate indicațiile de securitate și cele referitoare la pericole de la produs complete și în stare lizibilă.

- Este interzisă demontarea sau scoaterea din funcțiune a dispozitivelor de siguranță de la produs.

- Verificați conductele de racord la rețeaua electrică. Nu utilizati conductori de legătură defecti.

- Înaintea punerii în funcțiune, verificați funcționarea corectă a aparatului.

- A nu se lăsa betoniera la îndemâna persoanelor neautorizate și a copiilor.

- Persoanele care se află sub influența alcoolului, a drogurilor și a medicamentelor nu trebuie să utilizeze aparatul.

- Operatorul este obligat să poarte echipamentul personal de protectie (EPP).

- Lucrați cu precautie: Pericol de accidentare din cauza componentelor rotative.

- Efectuați lucrările de curățare și de întreținere curente, precum și remedierea defectiunilor, numai cu motorul oprit. Scoateți fișa de rețea!

- Executarea lucrărilor de instalare, reparație și în-treținere curentă la instalația electrică este permisă numai specialiștilor.

- Toate dispozitivele de protectie și de siguranță trebuie să fie montate imediat din nou după încheierea lucrărilor de reparatie și de întreținere curentă.

- Deconectați motorul și scoateți fișa de rețea din priză dacă părăsiți zona de lucru!

- Acordați atenție unei iluminări suficiente. O iluminare incorectă poate mări semnificativ pericolul de vătămare!

- În caz de pericol, opriți aparatul și scoateți fișa de rețea din priză!

- Nu puneti niciodată mâinile pe părțile în mișcare ale mașinii atunci când aceasta este pornită. Există pericolul de prindere / înfășurare în tamburul rotativ, respectiv în uneltele de amestecare rotative.

• Aparatul nu poate fi operat în timpul mutării într-un alt loc!
• Aparatul trebuie poziționat numai pe o suprafață dreaptă!
• Există pericolul de inhalare de vapori și prafuri toxice.

Instrucțiuni suplimentare de siguranță pentru be- tonieră

• Betoniera nu poate pusă în funcțiune numai dacă este în stare complet montată.
• Verificați conductorii de legătură înainte de fiecare punere în funcțiune pentru a constata eventualele deteriorări.
• Purtati încăltăminte de siguranță, mănuși, ochelari de protectie și mască de protectie a respiratiei.
• Păstrați-vă mâinile și picioarele la distanță față de piesele în mișcare.
• Nu introduceti mâna în tamburul de malaxare pornit.
• Nu introduceți obiecte în tamburul de malaxare pornit, de exemplu, o lopată sau un obiect similar.
• Pericol de vătămare dacă tamburul de malaxare se roteste.
• Betoniera poate fi operată doar cu piese de schimb originale.
• Reparațiile la betonieră pot fi efectuate numai de către întreprinderile specializate autorizate.
• Nu läsați nesupravegheată betoniera, dacă este pregătită de functionare.
• În caz de părăsire a locului de muncă, deconectați masina și scoateti fisa de retea din priză.

6. Riscuri reziduale

Produsul este construit în conformitate cu tehnologia de ultimă oră și cu normele de siguranță recunoscute. Cu toate acestea, în timpul lucrului pot apărea riscuri reziduale.

• Pericol de accidentare din cauza componentelor rotative.
• Pericol pentru sănătate datorită curentului în caz de utilizare a unor cabluri electrice de racord necores-punzătoare.
• Înainte de executarea lucrărilor de reglare sau de întreținere curentă, deconectați motorul și scoateți fisa de retea din priză.

• În plus, există riscuri reziduale care nu sunt evidente, chiar dacă se întreprind toate măsurile preventive.

• Riscurile reziduale pot fi reduse la minimum dacă sunt respectate „Indicațiile de securitate” și „Utilizarea prevăzută”, precum și manualul de exploatare în ansamblu.

• Evitați punerea în funcțiune accidentală a mașinii: Asigurați-vă că întrerupătorul de pornire/oprire se află pe „0” înainte să introduceți fișa în priză.
• Utilizați unealta care este recomandată în acest manual de exploatare. Astfel veți obține performanțe optime a masinii dumneavoastră.
• Când produsul este în funcțiune, țineți mâinile la distantă de zona de lucru.

⚠ Avertizare! Această sculă electrică generează pe parcursul funcționării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive.

Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi scula electrică.

7. Date tehnice

MIX160 MIX180
Motor 230V / 50 Hz 23	0V / 50 Hz
Puterea motorului 0,65	kW 0,8 kW
Turație tambur max. 29,5 min-1		29,5 min-1
Curent de sarcină maximă	2,94 A 3,62 A
Capacitate 160 l	180 l
Diametru orificiu tambur	390 mm	390 mm
Tip de protecție	IP45D	IP45D
Regim de funcțio-nare*	S6 30%	S6 30%
Clasa de protecție	II	II
Dimensiuni	1260 x 850 x 1350 mm	1260 x 850 x 1400 mm
Masă	53,8 kg	56,5 kg

Ne rezervăm dreptul asupra modificărilor tehnice!

*S6 30 %: Regim de funcționare continuă cu solicitare intermitentă (durata ciclului de operație 10 min.)

Pentru a nu încălzi inadmisibil motorul, motorul poate fi exploatat pentru 30% din durata ciclului de operație la puterea nominală specificată și trebuie să continue să ruleze 70% din durata ciclului de operație fără sarcină.

Zgomot și vibrație

Avertizare:

Zgomotul poate avea efecte agravante asupra sănătății dumneavoastră. Dacă zgomotul mașinii depășește 85 dB, vă rugăm să purtați căști antifonice adecvate.

Valorile caracteristice de zgomot

Valorile emisiei sonore au fost determinate corespun- zător 2005/88/CE.

	MIX160	MIX180
Nivelul presiunii acustice L_pA	69,75 dB	67,98 dB
Incertitudinea K_pA	2,77 dB	5,14 dB
Nivelul puterii acustice L_WA	90,74 dB	91,78 dB
Incertitudinea K_WA	1,20 dB	1,40 dB
Nivel garantat de putere acustică L_WA	92 dB	93 dB

8. Dezambalarea

• Scoateți betoniera din carton cu două persoane.
• Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
• Verificați dacă pachetul de livrare este complet.
• Verificați dacă aparatul și accesoriiile prezintă deteriorări de la transport. În caz de reclamații trebuie contactată imediat firma de transport. Reclamațiile ulterioare nu sunt admise.
• Dacă este posibil, păstrați ambalajul până la expira- rea perioadei de garanție.
• Înainte de exploatare, familiarizați-vă cu produsul prin intermediul manualului de exploatare.
• În cazul accesoriiilor, precum și a pieselor de uzură și de schimb, utilizati numai piese originale. Piesele de schimb se găsesc la reprezentantul comercial.
• În caz de comenzi, indicați numărul articolului, precum și tipul și anul fabricației produsului.

PERICOL!

Aparatul și materialele de ambalat nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!

9. Structură / Înaintea punerii în func- țiune

⚠️ Atentie!

Înainte de punerea în funcțiune, trebuie să montați complet aparatul!

Pentru a facilita montarea, asamblarea trebuie să fie efectuată de către două persoane.

Punga cu setul auxiliar (A până la H) conțin toate piese-le mici necesare pentru montare (vezi fig. 3).

Unealta necesară pentru montaj (nu este inclusă în pachetul de livrare):

• 2x cheie fixă cu deschidere de 10
• 2x cheie fixă cu deschidere de 13
• 1x cheie fixă cu deschidere de 16
- 1x cleşte combinat
• 1x şurubelnită în cruce

9.1 Montarea roților de transport (5) (pungă cu set auxiliar A) (fig.4)

1. Setați roțile de transport (5) pe ambele părți, pe piciorul-suport cu axă roată (12).
2. Apoi introduceți pe ambele părți un disc pe axa roții.
3. Introduceți un splint pe ambele părți, prin orificiul exterior al axei roții.
4. Securizați roțile de transport (5) prin îndoirea splinturilor la distanță unul față de celalalt, cu un clește combinat adecvat (neinclus în pachetul de livrare).

9.2 Montare picior-suport (8), tijă de acționare (16) tijă prelungitoare (17) la piesa centrală a cadrului (11) (pungă cu set auxiliar B) (Fig. 5)

1. Mențineți piciorul-suport (8) la piesa centrală a ca- drului (11), conform figurii. Selectați orificiile, astfel încât piciorul-suport (8) să fie în poziția cea mai de jos.
2. Împingeti ambele şuruburi cu cap hexagonal M8x70 prin orificii.
3. Fixați şuruburile cu câte o şaibă, un inel de siguranță și o piuliță M8.
4. Strângeti bine toate şuruburile, cu ajutorul a două chei fixe (cu deschidere de 13) (neincluse în pachetul de livrare).
5. Ghidati tija de actionare (16) de jos prin suportul prevăzut în acest scop.

6. Introduceți arcul de sus prin tija de actionare (16) și mentineți-l în poziție, introducând splintul în orificiul inferior.

7. Conectați tija de actionare (16) cu tija prelungitoare (17) cu ajutorul şurubului cu cap hexagonal M6x30. Fixați-o cu o piuliță M6.

8. Strângeti şurubul, cu ajutorul a două chei fixe (cu deschidere de 10) (neincluse în pachetul de livrare).

9.3 Montare picior-suport cu axă roată (12) și roți de transport (5) la piesa centrală a cadrului (11) (pungă cu set auxiliar C) (Fig. 6)

1. Mentineți piciorul-suport cu axa roată (12) la piesa centrală a cadrului (11), conform figurii.

2. Împingeti ambele şuruburi cu cap hexagonal M8x70 prin orificii.

3. Fixați şuruburile cu câte o şaibă, un inel de siguranță și o piuliță M8.

4. Strângeti bine toate şuruburile, cu ajutorul a două chei fixe (cu deschidere de 13) (neincluse în pachetul de livrare).

9.4 Montare parte inferioară tambur (10) (pungă cu set auxiliar D) (Fig. 7)

1. Introduceți suportul lagărelor (14), conform figurii, pe locul prevăzut în acest scop pe partea inferioară a tamburului (10).

2. Fixați partea inferioară a tamburului (10) cu inelul de siguranță (vezi imaginea).

3. Simultan, introduceți lagărul părții inferioare a tamburului (10) cu suportul premontat al lagărului (14) în orificiile cadrului inferior. Tineți cont de faptul că suportul lagărului (14) se află deasupra piciorului-suport cu axă roată (12).

4. Aveți în vedere totodată poziția orificiilor.

5. Împingeti şurubul cu cap hexagonal M8x65 prin orificiu.

6. Fixați şurubul cu câte o şaibă, un inel de siguranță și o piuliță M8.

7. Fixați partea opusă cu ajutorul plăcii de siguranță (15) și al ambelor şuruburi cu cap hexagonal M8x20.

8. Fixați şuruburile cu câte o şaibă, un inel de siguranță și o piuliță M8.

9. Strângeti bine toate şuruburile, cu ajutorul a două chei fixe (cu deschidere de 13) (neincluse în pachetul de livrare).

9.5 Montare stație de malaxare (2) (pungă cu set auxiliar E) (Fig. 8)

1. Introduceți câte un şurub cu cap în cruce M10x20 din exterior, prin partea inferioară a tamburului (10).

2. Împingeti câte un disc din cauciuc pe şuruburile cu cap în cruce abia introduse în partea inferioară a tamburului (10).

3. Acum așezați stația de malaxare (2) pe șuruburile cu cap în cruce montate și fixați-o cu câte o șaibă, un inel de siguranță și o piuliță M10.

4. Stația de malaxare (2) se strânge bine abia după ce partea superioară a tamburului a fost montată (9).

9.6 Montare parte superioară tambur (9) (pungă cu set auxiliar F) (Fig. 9)

1. Aşezati partea superioară a tamburului (9) pe par-tea inferioară a tamburului (10). Asigurați-vă că orificiile de fixare ale tamburului superior și inferior sunt aliniate.

2. Atenție! Săgețile lipite marchează orientarea exactă a părții inferioare a tamburului (10) și a părții superioare a tamburului (9).

3. Fixați partea superioară a tamburului (9), prin montarea celor zece şuruburi M8x20, a inelelor de siguranță și a șaibelor.

4. Apoi, strângeti şuruburile în cruce, cu ajutorul unei şurubelniţe fixe cu deschidere de 13 (nu este inclusă în pachetul de livrare).

5. Introduceți câte un şurub cu cap în cruce M10x20 din exterior, prin partea superioară a tamburului (9).

6. Împingeți câte un disc din cauciuc pe şuruburile cu cap în cruce abia introduse în partea superioară a tamburului (9).

7. Fixați capătul superior al stației de malaxare (2), prin așezarea acestuia pe șuruburile cu cap în cru-ce abia introduse. Fixați-l cu câte o șaibă, un inel de siguranță și o piuliță M10.

8. Apoi, strângeți toate cele patru şuruburi din partea inferioară a tamburului (10) și din partea superioară a tamburului (9) cu ajutorul unei şurubelnite în cruce și a unei chei fixe cu deschidere de 16 (nu este inclusă în pachetul de livrare).

9.7 Montare roată pivotantă (7) cu discul cu cli-chet (13) (pungă cu set auxiliar G) (Fig. 10)

1. Introduceți roata pivotantă (7) cu discul cu clichet premontat (13) pe flança exterioroară.

2. Fixați-o pe suport (13a) cu ambele şuruburi cu cap hexagonal M8x20 și cu câte o şaibă, un inel de siguranță și o piuliță M8. Aveți neapărat grijă ca şuruburile să fie introduse din interior spre exterior.

3. Apoi strângeti bine toate şuruburile, cu ajutorul a două chei fixe (cu deschidere de 13) (neincluse în pachetul de livrare).

9.8 Montare unitate motor (4) (pungă cu set auxiliar H) (Fig. 11)

1. Pozitionați unitatea motorului (4) astfel încât bolțurile filetate să coincidă cu găurile.
2. Acum împingeti unitatea motorului (4) complet pe arbore.
3. Apoi, fixați unitatea motorului (4) cu cele două șaibe și cele două piulite opritoare M8 la bolțurile filetate.
4. Împingeți şurubul cu cap hexagonal flexibil M8x70 prin suportul de la unitatea motorului (4) și orificiul din partea centrală a cadrului (11).
5. Fixați şurubul cu câte o şaibă, un inel de siguranță și o piuliță M8.
6. Strângeti bine toate şuruburile și piulițele, cu ajutorul a două chei fixe (cu deschidere de 13) (neincluse în pachetul de livrare).

10. Punerea în funcțiune

⚠️ Atentie!

Înainte de punerea în funcțiune, trebuie să montați complet aparatul!

Operati betoniera numai dacă nu există piese (de ex. apărători de protecție) lipsă sau defecte și dacă nu există deteriorări la cablul de alimentare.

10.1 Instalarea

• Asezați betoniera în poziție orizontală, pe o suprafa-tă plană și rigidă. Astfel, preveniți afundarea mașinii.
• Nu aşezati betoniera pe cablul de alimentare!
• Dispuneți cablul de alimentare astfel încât acesta să nu se poată îndoi, strivi sau deteriora în vreun alt mod.

Indicatie:

Tamburul poate fi pivotat spre dreapta și spre stânga. Pentru golirea tamburului, sub tambur trebuie să existe spațiu pentru un rezervor (de exemplu, o vană de mortar). La amplasarea mașinii, asigurați-vă că este posibilă golirea corectă a tamburului de malaxare.

10.2 Pornirea / Oprirea (fig. 1)

⚠️ ATENTIE!

Pericol de vătămare!

Un tambur de malaxare rotativ poate conduce la răniri.

• Nu introduceti mâna în tamburul de malaxare pornit.

• Nu introduceți niciun obiect în tamburul de malaxare pornit (de exemplu, o lopată sau un obiect similar).

• Conectați un cablu prelungitor adecvat cu cablul de alimentare al betonierei.

• Introduceti cablul prelungitor într-o priză.
• Apăsați întrerupătorul de pornire/oprire (3) „l” (tasta verde), pentru a porni aparatul.
• Apăsați întrerupătorul de pornire/oprire (3) „0” (tasta roșie), pentru a opri aparatul.

În cazul suprasolicitării și supraîncălzirii, circuitul de protecție integrat oprește aparatul din motive de siguranță.

1. Așteptați cca. 15 minute, până când motorul este răcit.
2. Reporniți aparatul, prin apăsarea întrerupătorului de pornire/oprire (5) „I“ (tasta verde).

10.3 Reglarea tamburului (1) (fig. 1, fig. 12a/12b)

Pentru producția de beton sau mortar, betoniera trebuie să fie fixată într-o anumită poziție de malaxare. Doar printr-o poziție corectă de malaxare se asigură cele mai bune rezultate de malaxare și un proces de lucru fără probleme.

1. Pentru reglarea tamburului (1), țineți întotdeauna bine roata pivotantă (7).
2. Desfaceți dispozitivul de șlefuit, prin acționarea tijei de acționare (16) cu piciorul în jos. Astfel, se eliberează înclichetarea de la discul cu clichet (13).
3. Pivotați tamburul (1) până când amestecul dvs. este la poziția corespunzătoare.
4. Fig. 12a: Pozitia tamburului pentru productia de mortar.
5. Fig. 12b: Pozitia tamburului pentru productia de beton.
6. Dacă tamburul (1) se află în poziția dorită, blocați din nou tija de actionare (16) în discul cu clichet (13).

10.4 Umplere (fig. 12a + 12b)

⚠️ ATENTIE!

Pericol de sănătate și de vătămare!

Inhalarea prafului poate fi dăunătoare pentru sănătate. Nu atingeți cimentul sau aditivii fără a purta mănuși de protectie.

• Purtatii mască pentru protectie respiratorie.
• Purtatii mănuși de protectie și nu introduceți niciodată mâinile în tamburul de malaxare pornit.

⚠ AVERTIZARE!

Pericol de răsturnare!

Înainte de umplere, asigurați stabilitatea betonierei.

- Operați betoniera numai pe o suprafață fixă, plană (sigură împotriva răsturnării).

- Nu schimbați locația betonierei în timpul umplerii, respectiv dacă tamburul este pornit.

- Operați betoniera numai pe o suprafață fixă, pla- nă (sigură împotriva răsturnării).

1. Apăsați întrerupătorul de pornire/oprire (3) „l” (tasta verde), pentru a porni aparatul.
2. Verificati pozitia de malaxare la discul cu clichet (13).
3. Fig. 12a: Pozitia tamburului pentru productia de mortar.
4. Fig. 12b: Pozitia tamburului pentru productia de beton.
5. Completați amestecul cu tamburul pornit (1). Nu supraumpleți tamburul (1). Precauție! Pericol de piese în mișcare!
6. Nu aruncați materialul în tambur (1) cu prea multă forță, pentru a preveni lipirea pe partea inferioară a tamburului (1). Alimentați materialul porționat în cantități mici.
7. Înainte de umplere, aveți grijă ca deschiderea tamburului (1) să fie orientată astfel încât amestecul să nu se poată scurge din tambur (1).

Indicatie: Apelați la sfatul unui specialist în ceea ce privește compozitia și calitatea amestecului.

10.5 Golire (fig. 12c)

1. Amplasați un recipient cu un volum suficient (de exemplu, o vană de mortar) sub tambur (1). Aveți grijă că amestecul să nu poată să ajungă în sol.
2. Deblocați dispozitivul de șlefuit, trăgând roata pivotantă (1) către dvs. Astfel, se eliberează înclichetarea de la discul cu clichet (14).
3. Acum rabatați lent în jos tamburul (1) în vederea golirii.

11. Branşamentul electric

Motorul electric instalat este racordat pregătit de func- tionare. Branşamentul corespunde dispozițiilor în vi- goare ale asociațiilor profesionale și din normele DIN.

Racordul la rețeaua electrică pus la dispoziție de client, precum și cablul prelungitor utilizat, trebuie să corespundă acestor prescripții.

11.1 Conductori de legătură electrici deteriorați

La conductorii de legătură electrici apar în mod frec-vent deteriorări ale izolației.

Cauzele pentru aceasta pot fi:

• Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uși.
• Puncte de frângere, din cauza fixării sau ghidării improprii a conductorului de legătură.
• Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.
• Deteriorări ale izolației cauzate de smulgerea din priza de perete.
• Fisuri cauzate de învechirea izolației.

Utilizarea conductorilor de legătură electrici care prezintă asemenea deteriorări nu este permisă, ei prezentând pericol de moarte din cauza deteriorării izolației. Verificați regulat la conductorii de legătură electrici dacă prezintă deteriorări.

Aveți în vedere ca, la verificare, conductorul de legătură să nu stea suspendat de rețeaua electrică.

Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Utilizați numai conductori de legătură cu identificatorul H07RN.

Este prescris ca notația tipului să fie imprimată pe cablul de conexiune.

La motorul de curent alternativ monofazat, pentru mașini cu curent înalt de pornire (începând cu 3000 Wați), vă recomandăm o siguranță electrică generală de C 16A sau K 16A!

12. Curățarea

⚠ AVERTIZARE!

Pericol de vătămare!

Produsul poate porni pe neașteptate, ceea ce poate duce la vătămări.

• Opriti motorul înainte de a efectua orice lucrare de curătare sau întreținere curentă.
• Deconectați fișa de rețea înainte de a efectua orice lucrare de curățare.

INDICATIE!

Dacă apa pătrunde în unitatea motorului, se poate produce deteriorarea motorului. Nu scuturați tamburul de malaxare cu obiecte dure (ciocan, lopată etc.). Un tambur de malaxare îndoit afectează procesul de malaxare și se curăță cu dificultate.

• Curățați produsul cu o perie sau un raclor.
• Nu scufundati produsul în apă sau în alte lichide și nu pulverizați unitatea motorului cu un dispozitiv de curătare de înaltă presiune.

Vă recomandăm să curățați temeinic aparatul imediat după fiecare utilizare, în interior și exterior. Murdăria nu trebuie îndepărtată niciodată cu un ciocan, o lopată sau un obiect similar.

După fiecare utilizare a betonierei:

1. Curățați tamburul (1) cu apă și îndepărtați cimentul și resturile de mortar cu o perie sau un raclor.

2. Pentru curățarea interiorului tamburului, lăsați să circule câteva lopeti de pietris cu apă.

13. Transportul

⚠ AVERTIZARE!

Pericol de vătămare!

Produsul poate porni pe neașteptate, ceea ce poate duce la vătămări.

- Opriti motorul înainte de transport.

- Scoateti fisa de retea.

13.1 Transportul cu un vehicul (Fig. 13d)

1. Desfaceți dispozitivul de șlefuit, prin acționarea tijei de acționare (16) cu piciorul în jos. Astfel, se eliberează înclichetarea de la discul cu clichet (13).

2. Acum, poziționați tamburul (1) cu orificiul de umplere în ios.

3. Îndepărtați şuruburile de la piciorul-suport (8) și de la picior-suport cu osia roții (12).

4. Pliati piciorul-suport (8) și piciorul-suport cu osia roții (12).

5. Asigurati betoniera cu o chingă împotriva alunecării.

6. Nu ridicati betoniera cu o macara.

13.2 Transportul câtre locul de muncă (Fig. 13d)

1. Desfaceti dispozitivul de şlefuit, prin actionarea tijei de actionare (16) cu piciorul în jos. Astfel, se eliberează înclichetarea de la discul cu clichet (13).

2. Acum, poziționați tamburul (1) cu orificiul de umplere în jos.

3. Pentru un transport scurt, basculați ușor betoniera și transportați-o pe roțile de transport (5).

14. Depozitare

Depozitați aparatul și accesoriiile acestuia într-un loc în-tunecat, uscat, ferit de îngheț și inaccesibil pentru copii.

Temperatura optimă de depozitare este între 5 și 30°C.

Acoperiți betoniera pentru a o proteja de praf sau umiditate.

Păstrați instrucțiunile de operare la scula electrică.

15. Întreținerea curentă

⚠ AVERTIZARE!

Pericol de vătămare!

Produsul poate porni pe neașteptate, ceea ce poate duce la vătămări.

- Opriti motorul înainte de a efectua orice lucrare de întretinere curentă.

- Deconectați fișa de rețea înainte de a efectua orice lucrare de întretinere curentă.

15.1 Verificarea tensiunii curelei (Fig. 11a)

Tensiunea curelei este reglată corect din fabrică. Tensiunea curelei nu poate fi reajustată.

1. Îndepărtați capacul unității motorului (4) prin slă-birea șuruburilor (4a) de la unitatea motorului (4). Utilizați în acest scop o șurubelniță în cruce (neinclusă în pachetul de livrare).

2. Verificați tensiunea curelei. Dacă aplicați presiune cu degetul pe curea, aceasta trebuie să cedeze cca. 5 mm.

3. Remontați capacul unității motorului (4) și strângeți bine șuruburile (4a). Utilizați în acest scop o șurubelnită în cruce (neinclusă în pachetul de livrare).

15.2 Înlocuirea curelei

Curelele sunt piese de uzură care trebuie înlocuite după o anumită perioadă.

1. Îndepărtați capacul unității motorului (4) prin slă-birea şuruburilor (4a) de la unitatea motorului (4).

2. Scoateti capacul motorului.

3. La montare, partea striată a noi curele trapezoidale trebuie să indice spre exterior. Aveți grijă să montați mai întâi partea inferioară a curelei trapezoidale.

4. Verificați tensiunea curelei. Dacă aplicați presiune cu degetul pe curea, aceasta trebuie să cedeze cca, 5 mm. Nu este posibilă retensionarea curelei.

5. Remontați capacul unității motorului (4) și strângeti bine suruburile (4a).

15.3 Racorduri și reparații

Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.

În cazul solicitărilor de informații vă rugăm să indi- cați următoarele date:

• Tipul de curent al motorului

- Datele de pe plăcuta de fabricatie a mașinii

15.4 Informații cu privire la service

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile. Piese de uzură*: Curea

* nu este inclus în mod obligatoriu în pachetul de livrare!

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

16. Eliminarea ca deşeu și revalorificarea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Indicații referitoare la Legea privind echipamente- le electrice și electronice (ElektroG)

Echipamentele uzate electrice și electronice nu reprezintă gunoi menajer și trebuie colec-tate separat, respectiv eliminate ca deșeu!

• Bateriile sau accumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.

• Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.

• Utilizatorul final este personal responsabil de ştergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deşeu!

• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.
• Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:

- Puncte publice de eliminare sau colectare a de- şeurilor (de exemplu, curțile clădirilor municipale).

- Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitorii sunt obligați să primească produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu.

- Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.

- Puteți afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clientilor respectiv.

- În cazul în care un producător livrează un echipament electronic nou câtre o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clientilor al producătorului.

- Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.

17. Remedierea avariilor

Defecțiune Posibilă Remediere
Motorul nu pornește	Tensiunea rețelei lipsește Verificați siguranța
	Cablu de alimentare defect	Dispuneți verificarea, respectiv înlo-cuirea, de către un electrician
Motorul se oprește	Motorul este suprasolicitat Lăsați motorul să se răcească
	Orificiile de alimentare și de evacuare a aerului de la unitatea motorului sunt colmatate	Curățați orificiile de alimentare și de evacuare a aerului
Motorul funcționează, tamburul nu pornește	Cureaua trapezoidală alunecă Înlocuire curea trapezoidală

Defecte evidente trebuie să fie raportate în termen de 8 zile de la primirea de bunuri, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim o garanție de pe mașinile noastre cu un tratament adecvat pe durata unei garanții implicite de la data de livrare în așa fel încât vom înlocui fiecare parte în acel moment detectabil într-un rând în material sau manoperă ar fi inutil, gratuit. Pentru părțile care nu ne produc, vom face doar o astfel de garanție, așa cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător. Conversie și reducerea creanțe și alte cererile de despăgubire sunt excluse.

εγγύηση GR
