NÁVOD K OBSLUZE MIX180 SCHEPPACH

Míchač betonové směsi Překlad originálního návodu k obsluze

Vysvětlení symbolů na přístroji Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny! Míchač betonové směsi vodorovně postavte na rovnou a pevnou podlahu! S míchačem betonové směsi nesmíte za provozu hýbat! Osoby, které nemají pověření, a děti se nesmějí ke stroji přibližovat! Stroj má ochrannou izolaci! Pozor! Třída ochrany zůstane zachována jen tehdy, když budou v případě servisu použity originální izolační látky a vzdálenost izolace nebude měněna. Před čištěním nebo údržbou vytáhněte vidlici přívodního kabelu! Size: 20 (mm) 40 (mm)Ø 25 mm129 x 70 Míchač betonové směsi smí být provozován jen se zcela zavřeným ochranným zařízením! Noste ochranný oděv! Nesahejte do pohybujícího se bubnu! Opatrně! Nebezpečí rozdrcení u ozubeného věnce! Nápověda při montáži! Viz: Montáž, montáž horní části bubnu (obr. 6) Výrobek odpovídá platným evropským směrnicím. Výrobek odpovídá platným srbským směrnicím.www.scheppach.com

10. Dolní část bubnu

11. Střední část rámu

12. Podpěrná noha s nápravou

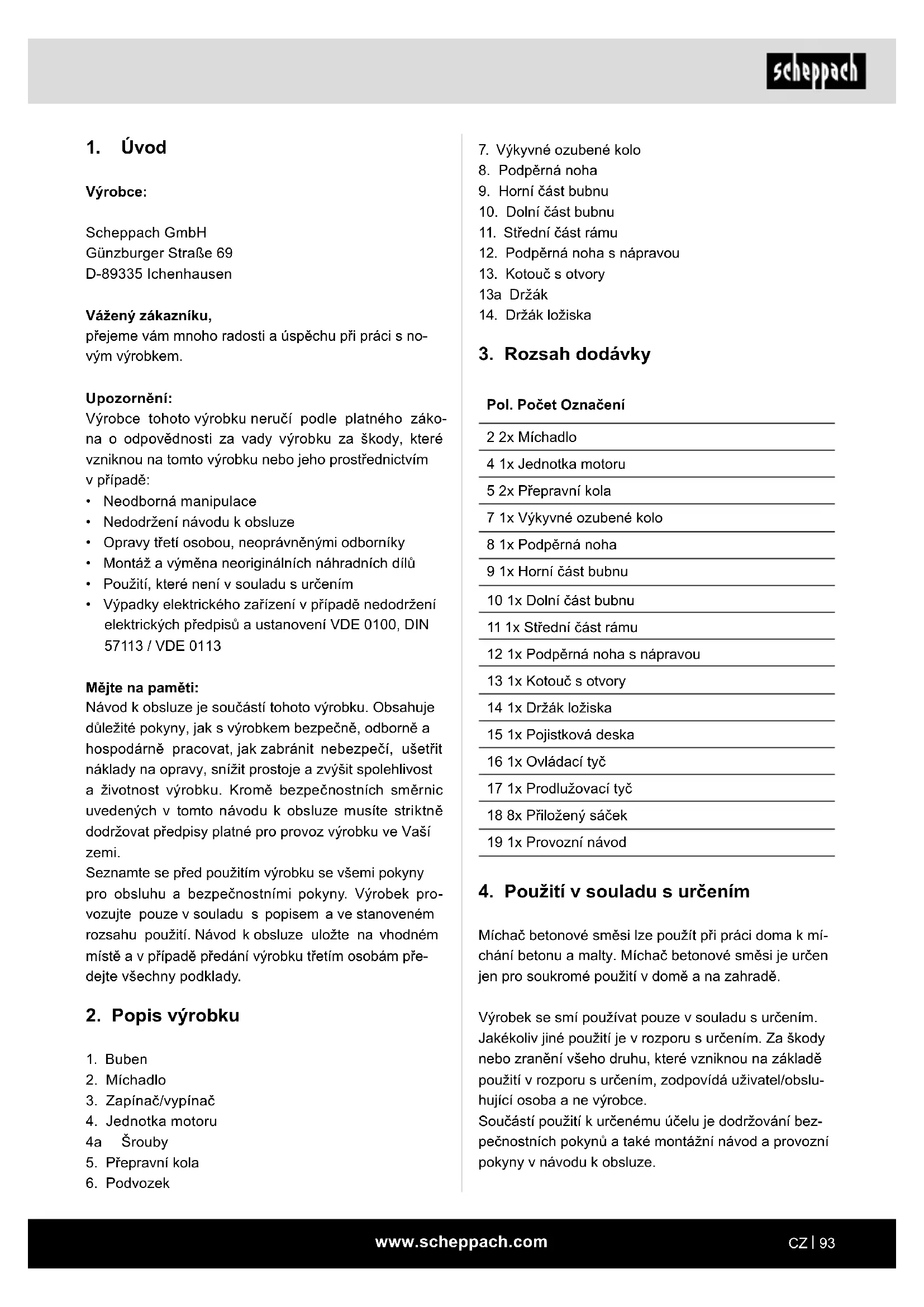

Pol. Počet Označení 2 2x Míchadlo 4 1x Jednotka motoru 5 2x Přepravní kola 7 1x Výkyvné ozubené kolo 8 1x Podpěrná noha 9 1x Horní část bubnu 10 1x Dolní část bubnu 11 1x Střední část rámu 12 1x Podpěrná noha s nápravou 13 1x Kotouč s otvory 14 1x Držák ložiska 15 1x Pojistková deska 16 1x Ovládací tyč 17 1x Prodlužovací tyč 18 8x Přiložený sáček 19 1x Provozní návod

4. Použití v souladu s určením

Míchač betonové směsi lze použít při práci doma k mí- chání betonu a malty. Míchač betonové směsi je určen jen pro soukromé použití v domě a na zahradě. Výrobek se smí používat pouze v souladu s určením. Jakékoliv jiné použití je v rozporu s určením. Za škody nebo zranění všeho druhu, které vzniknou na základě použití v rozporu s určením, zodpovídá uživatel/obslu- hující osoba a ne výrobce. Součástí použití k určenému účelu je dodržování bez- pečnostních pokynů a také montážní návod a provozní pokyny v návodu k obsluze.

Výrobce: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazníku, přejeme vám mnoho radosti a úspěchu při práci s no- vým výrobkem. Upozornění: Výrobce tohoto výrobku neručí podle platného záko- na o odpovědnosti za vady výrobku za škody, které vzniknou na tomto výrobku nebo jeho prostřednictvím v případě:

• Neodborná manipulace

• Nedodržení návodu k obsluze

• Opravy třetí osobou, neoprávněnými odborníky

• Montáž a výměna neoriginálních náhradních dílů

• Použití, které není v souladu s určením

• Výpadky elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE 0113 Mějte na paměti: Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny, jak s výrobkem bezpečně, odborně a hospodárně pracovat, jak zabránit nebezpečí, ušetřit náklady na opravy, snížit prostoje a zvýšit spolehlivost a životnost výrobku. Kromě bezpečnostních směrnic uvedených v tomto návodu k obsluze musíte striktně dodržovat předpisy platné pro provoz výrobku ve Vaší zemi. Seznamte se před použitím výrobku se všemi pokyny pro obsluhu a bezpečnostními pokyny. Výrobek pro- vozujte pouze v souladu s popisem a ve stanoveném rozsahu použití. Návod k obsluze uložte na vhodném místě a v případě předání výrobku třetím osobám pře- dejte všechny podklady.

5. Bezpečnostní pokyny

Všeobecné bezpečnostní pokyny m VAROVÁNÍ: Pokud používáte elektrické nástro- je, musíte dodržovat níže uvedené základní bez- pečnostní opatření pro snížení rizika požáru, zasa- žení elektrickým proudem a zranění osob. Než začnete s tímto přístrojem pracovat, přečtěte si prosím všechny instrukce.

• Dodržujte všechny bezpečnostní pokyny a upozor- nění na přístroji.

• Všechny bezpečnostní pokyny a upozornění na ne- bezpečí na výrobku udržujte v kompletním a čitel- ném stavu.

• Bezpečnostní zařízení u výrobku nesmíte demonto- vat ani vyřazovat z funkce.

• Zkontrolujte vedení pro připojení na síť. Nepoužívej- te vadná přípojná vedení.

• Před uvedením do provozu zkontrolujte správné fun- gování přístroje.

• Zabraňte přístupu nepovolaných osob a dětí k mí- chači betonové směsi.

• Osobám, které jsou pod vlivem alkoholu, drog a léků, je používání zakázáno.

• Obsluha je povinna používat své osobní ochranné prostředky (OOP).

• Opatrnost při práci: Nebezpečí zranění otáčejícími se částmi.

• Čištění, údržbu a odstraňování poruch provádějte jen při vypnutém motoru. Vytáhněte síťovou zástr- čku!

• Instalaci, opravy a údržbu elektrické instalace smějí provádět jen odborní pracovníci.

• Všechny ochranné a bezpečnostní prostředky musí být namontovány zpět ihned po dokončení oprav a údržby.

• Při opuštění pracoviště vypněte motor a vytáhněte síťovou zástrčku!

• Dbejte na dostatečné osvětlení. Špatné osvětlení může rozhodující, způsobem zvýšit nebezpečí zra- nění!

• Přístroj v případě nebezpečí vypněte a vytáhněte síťovou zástrčku!

• Dokud je přístroj zapnutý, nedotýkejte se rukama pohyblivých části stroje. Hrozí nebezpečí zachyce- ní/navinutí otáčejícím se bubnem, resp. otáčejícími se míchacími nástroji.

• Přístroj se nesmí používat během přesouvání na jiné místo! Osoby provádějící obsluhu a údržbu výrobku s ním musí být seznámeny a informovány o potenciálních nebezpečích. Změny na výrobku zcela vylučují ručení výrobce za škody, které takto vzniknou. Výrobek se smí provozovat jen s originálními díly a ori- ginálním příslušenstvím výrobce. Je nutno dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby a také rozměry uvedené v technických údajích. Mějte na paměti, že naše výrobky nebyly v souladu s určením konstruovány pro komerční, řemeslné a prů- myslové použití. Nepřebíráme odpovědnost v případě, kdy se výrobek použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnos- tech. Výrobce neručí za škody, které byly zapříčiněny použi- tím v rozporu s určením nebo chybnou obsluhou. Vysvětlení signálních slov v návodu k obsluze m NEBEZPEČÍ Signální slovo označující bezprostředně nastávající nebezpečnou situaci, která může mít za následek smrt nebo vážné zranění, pokud se jí nezabrání. m OPATRNĚ Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek lehké nebo středně těžké zranění, pokud se jí nezabrání. POZOR Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek poškození výrobku nebo vlastnictví/ majetku.www.scheppach.com

• Při provozu výrobku nevkládejte ruce do pracovního prostoru. m Varování! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za ur- čitých podmínek ovlivňovat aktivní nebo pasivní zdra- votní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů do- poručujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Proud při plném zatížení 2,94A 3,62A Objem 160 l 180 l Průměr otvoru bubnu 390 mm 390 mm Stupeň krytí IP45D IP45D Druh provozního režimu* S6 30% S6 30% Třída ochrany II II Rozměry 1260 x 850 x 1350 mm 1260 x 850 x 1400 mm Hmotnost 53,8 kg 56,5 kg Technické změny vyhrazeny! *S6 30 %: Kontinuální provoz s přerušovaným zatíže- ním (pracovní cyklus 10 min) Aby nedošlo k nedovolenému přehřátí motoru, nesmí motor překročit 30 % pracovního cyklu s uvedeným jmenovitým výkonem a následně musí běžet 70 % pra- covního cyklu bez zatížení. Hluk a vibrace m Varování: Hluk může mít závažný vliv na vaše zdraví. Pokud hla- dina hluku stroje přesahuje 85 dB, používejte vhodnou ochranu sluchu.

• Přístroj smí být umístěný pouze na rovné ploše!

• Hrozí nebezpečí vdechnutí jedovatých výparů a prachu. Dodatečné bezpečnostní pokyny pro míchače be- tonové směsi

• Míchač betonové směsi smí být zprovozněn jen teh- dy, je-li kompletně smontován.

• Před uvedením do provozu zkontrolujte, zda nejsou poškozená přípojná vedení.

• Používejte bezpečnostní obuv, rukavice, ochranné brýle a ochranou dýchací masku.

• Mějte ruce a nohy v bezpečné vzdálenosti od pohy- blivých dílů.

• Nesahejte do běžícího bubnu míchače.

• Do běžícího bubnu míchače nevkládejte žádné předměty, např. lopatu apod.

• Nebezpečí zranění otáčejícím se bubnem míchače.

• Míchač betonové směsi smí být provozován pouze s originálními náhradními díly.

• Opravy míchače betonové směsi smějí provádět jen autorizované odborné podniky.

• Míchač betonové směsi, který je připraven k provo- zu, nenechávejte bez dozoru.

• Když opouštíte pracoviště, vypněte stroj a vytáhněte vidlici přívodního kabelu.

Výrobek je zkonstruován podle stavu techniky a uznávaných bezpečnostně technických předpisů. Přesto se mohou během práce vyskytnout jednot- livá zbytková rizika.

• Nebezpečí zranění otáčejícími se částmi.

• Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přívodních kabelů, které nejsou v pořádku.

• Před provedením nastavovacích a údržbářských prací vypněte motor a vytáhněte síťovou zástrčku.

• Kromě toho mohou navzdory všem přijatým preven- tivním opatřením hrozit zbytková rizika, která nejsou zjevná.

• Zbytková rizika lze minimalizovat, pokud budete do- držovat „bezpečnostní pokyny“ a „použití v souladu s určeným účelem“ a kompletní návod k obsluze.

• Zabraňte náhodnému uvedení stroje do provozu: Než zapojíte síťovou zástrčku do zásuvky, ujistěte se, že je spínač pro zapnutí/vypnutí v poloze „0“.

• Používejte nástroj který je doporučen v tomto návo- du k obsluze. Tím dosáhnete toho, že bude váš stroj poskytovat optimální výkon.www.scheppach.com

Potřebný nástroj pro montáž (není obsažen v rozsahu dodávky):

• 1x kombinované kleště

• 1x šroubovák s křížovou hlavou

9.1 Montáž přepravních kol (5) (přiložený sáček A)

1. Nasaďte přepravní kola (5) na obě strany podpěr-

3. Zasuňte na obou stranách závlačku skrz vnější

4. Zajistěte přepravní kola (5) ohnutím závlaček smě-

rem od sebe pomocí vhodných kombinovaných kleští (nejsou v rozsahu dodávky).

9.2 Montáž podpěrné nohy (8), ovládací tyče (16)

a prodlužovací tyče (17) na střední část rámu (11) (přiložený sáček B) (obr. 5)

1. Podpěrnou nohu (8) držte na spodní části rámu

(11), jak je znázorněno na obrázku. Zvolte otvory tak, aby byla podpěrná noha (8) v hlubší poloze.

2. Protáhněte oba šrouby se šestihrannou hlavou

3. Šrouby upevněte vždy podložkou, pružným krouž-

4. Utáhněte všechny šrouby pomocí dvou plochých

klíčů (vel. 13) (nejsou v rozsahu dodávky).

5. Ovládací tyč (16) veďte zespodu skrz přiložený

6. Pružinu nasaďte shora na ovládací tyč (16) a při-

držte ji ve správné poloze zasunutím závlačky do spodního otvoru.

7. Připojte ovládací tyč (16) k prodlužovací tyči (17)

pomocí šroubu se šestihrannou hlavou M6x30. Zajistěte je maticí M6.

8. Utáhněte šroub pomocí dvou očkových klíčů (vel.

10) (nejsou v rozsahu dodávky).

9.3 Montáž podpěrné nohy s nápravou (12) a pře-

pravních kol (5) na střední část rámu (11) (při- ložený sáček C) (obr. 6)

1. Podržte podpěrnou nohu s nápravou (12) na střed-

ní části rámu (11), jak je znázorněno na obrázku.

2. Protáhněte oba šrouby se šestihrannou hlavou

M8x70 skrz otvory. Charakteristiky hlučnosti Hodnoty hluku byly stanoveny podle 2005/88/ES. MIX160 MIX180 Hladina akustického tlaku L

1,20 dB 1,40 dB Zaručená hladina akustic- kého výkonu L

• Míchač betonové směsi vyjměte za pomoci dvou osob z lepenkové krabice.

• Odstraňte balicí materiál a obalové a přepravní po- jistky (pokud je jimi výrobek opatřen).

• Zkontrolujte, zda je rozsah dodávky úplný.

• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily. V případě reklamací je třeba okamžitě uvědomit dodavatele. Pozdější reklamace nebudou uznány.

• Uchovejte obal dle možností až do uplynutí záruční doby.

• Před použitím se s výrobkem seznamte podle návo- du k obsluze.

• Používejte u příslušenství a opotřebitelných a ná- hradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.

• Uveďte při objednávání naše čísla výrobku a rovněž typ a rok výroby. m NEBEZPEČÍ! Přístroj a balicí materiály nejsou hračka! S plas- tovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

9. Montáž / Před uvedením do provozu

m Pozor! Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte! Pro usnadnění montáže by měly smontování provádět dvě osoby. Přiložené sáčky (A až H) obsahují všechny malé díly potřebné pro montáž (viz obr. 3).www.scheppach.com

5. Protáhněte vždy jeden šroub s křížovou drážkou

M10x20 zvenku skrz horní část bubnu (9).

6. Nasuňte vždy po jedné gumové vložce na šrouby

s křížovou drážkou právě zasunuté do horní části bubnu (9).

7. Upevněte horní konec míchadla (2) tak, že jej na-

sadíte na šrouby s křížovou drážkou, které jste právě namontovali. Upevněte jej vždy podložkou, pružným kroužkem a maticí M10.

8. Následně utáhněte všechny čtyři šrouby ve spodní

části bubnu (10) a horní části bubnu (9) pomocí šroubováku pro šrouby s křížovou drážkou a očko- vého klíče vel. 16 (není v rozsahu dodávky).

9.7 Montáž výkyvného ozubeného kola (7) s ko-

toučem s otvory (13) (přiložený sáček G) (obr. 10)

1. Nasaďte výkyvné ozubené kolo (7) s předmonto-

vaným kotoučem s otvory (13) na vnější přírubu.

2. Upevněte jej na držáku (13a) oběma šrouby se

šestihrannou hlavou M8x20 a vždy podložkou, pružným kroužkem a maticí M8. Pamatujte, že šrouby musí být zasunuté zevnitř směrem ven.

3. Na závěr utáhněte šrouby pomocí dvou plochých

klíčů (vel. 13) (nejsou v rozsahu dodávky).

9.8 Montáž jednotky motoru (4) (přiložený sáček H)

1. Umístěte jednotku motoru (4) tak, aby byly závito-

vé čepy v rovině s otvory.

2. Nyní kompletně nasaďte jednotku motoru (4) na

3. Poté připevněte jednotku motoru (4) k závitovým

čepům pomocí dvou podložek a dvou pojistných matic M8.

4. Prostrčte šroub se šestihrannou hlavou M8x70

skrz držák na jednotce motoru (4) a otvor ve střed- ní části rámu (11).

5. Šroub upevněte podložkou, pružným kroužkem a

6. Utáhněte všechny šrouby a matice pomocí dvou

očkových (vel. 13) (nejsou v rozsahu dodávky).

10. Uvedení do provozu

m Pozor! Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte!

3. Šrouby upevněte vždy podložkou, pružným krouž-

4. Utáhněte všechny šrouby pomocí dvou plochých

klíčů (vel. 13) (nejsou v rozsahu dodávky).

9.4 Montáž spodní části bubnu (10) (přiložený sá-

1. Vložte uchycení ložiska (14) podle obrázku na ur-

čené místo na dolní části bubnu (10).

2. Upevněte spodní část bubnu (10) pojistným krouž-

3. Současně zaveďte ložisko dolní části bubnu (10)

pomocí předmontovaného uchycení ložiska (14) do otvorů podvozku. Dbejte na to, aby se uchyce- ní ložiska (14) nacházelo nad podpěrnou nohou s nápravou (12).

4. Dejte přitom pozor na polohu otvoru.

5. Protáhněte šroub se šestihrannou hlavou M8x65

6. Šroub upevněte podložkou, pružným kroužkem a

7. Zajistěte opačnou stranu pomocí pojistkové desky

(15) a dvou šroubů se šestihrannou hlavou M8x20.

8. Šrouby upevněte vždy podložkou, pružným krouž-

9. Utáhněte všechny šrouby pomocí dvou plochých

klíčů (vel. 13) (nejsou v rozsahu dodávky).

9.5 Montáž míchadla (2) (přiložený sáček E) (obr. 8)

1. Protáhněte vždy jeden šroub s křížovou drážkou

M10x20 zvenku skrz spodní část bubnu (10).

2. Nasuňte vždy po jedné gumové vložce na šrouby

s křížovou drážkou právě zasunuté do spodní části bubnu (10).

3. Nyní nasaďte míchadlo (2) na namontované šrou-

by s křížovou drážkou a upevněte jej vždy podlož- kou, pružným kroužkem a maticí M10.

4. Míchadlo (2) se pevně dotáhne až poté, co byla

namontována horní část bubnu (9).

9.6 Montáž horní části bubnu (9) (přiložený sáček

1. Nasaďte horní část bubnu (9) na spodní část bub-

nu (10). Ujistěte se, že upevňovací otvory horního a dolního bubnu lícují.

2. Pozor! Nalepené šipky označují přesné vyrovnání

dolní části bubnu (10) a horní části bubnu (9).

3. Horní část bubnu (9) upevněte tak, že použijete

deset šroubů M8x20, pružné kroužky a podložky.

4. Následně utáhněte šrouby do kříže pomocí očko-

vého klíče vel. 13 (není součástí rozsahu dodávky).www.scheppach.com

2. Uvolněte otáčecí zařízení zatlačením ovládací

tyče (16) nohou směrem dolů. Tím se západkové ústrojí uvolní z kotouče s otvory (13).

3. Otočte buben (1) až do příslušné polohy pro vaši

4. Obr. 12a: Poloha bubnu pro výrobu malty.

5. Obr. 12b: Poloha bubnu pro výrobu betonu.

6. Když se buben (1) nachází v požadované poloze, za-

xujte ovládací tyč (16) opět do kotouče s otvory (13).

10.4 Plnění (obr. 12a + 12b)

m POZOR! Ohrožení zdraví a nebezpečí zranění! Vdechnutí prachu může způsobit poškození zdraví. Cementu a přísad se nedotýkejte bez ochranných ru- kavic. - Noste ochrannou dýchací masku. - Používejte ochranné rukavice a nikdy nesahejte do běžícího bubnu míchače. m VAROVÁNÍ! Nebezpečí převrácení! Před plněním se postarejte o stabilitu míchače beto- nové směsi. - Míchač betonové směsi používejte pouze na pevném, rovném podkladu (zabezpečeném proti převržení). - Během plnění, resp. za chodu bubnu neměňte umístění míchače betonové směsi. - Míchač betonové směsi používejte pouze na pevném, rovném podkladu (zabezpečeném proti převržení).

1. Pro spuštění přístroje stiskněte spínač pro zapnu-

tí/vypnutí (3) do polohy „I“ (zelené tlačítko).

2. Zkontrolujte polohu pro míchání na kotouči s ot-

3. Obr. 12a: Poloha bubnu pro výrobu malty.

4. Obr. 12b: Poloha bubnu pro výrobu betonu.

5. Nalijte směs do bubnu (1) v pohybu. Buben (1) ne-

přeplňte. Opatrně! Ohrožení pohyblivými částmi!

6. Materiál do bubnu (1) nevhazujte velkou silou,

abyste zabránili jeho přilepení na dolní stranu bub- nu (1). Materiál přidávejte v menším množství.

7. Při plnění dbejte na to, aby byl otvor bubnu (1) vy-

rovnán tak, aby z bubnu (1) nemohla vypadnout žádná směs. Upozornění: Pro sestavení a materiály směsi se po- raďte s odborníkem. Míchač betonové směsi provozujte jen tehdy, pokud žádné části (např. ochranné kryty) nechybí nebo ne- jsou vadné, a pokud přívodní kabel není poškozen.

• Míchač betonové směsi postavte vodorovně na rov- ný pevný podklad. Zabraňte zaboření stroje.

• Míchač betonové směsi nesmí stát na přívodním kabelu!

• Přívodní kabel položte tak, aby nemohlo být zlomen, rozdrcen ani poškozen jiným způsobem. Upozornění: Buben musí být možné vychýlit doprava a doleva. Pod bubnem musí být místo pro dostatečně velkou nádobu (např. vaničku na maltu) pro vyprázdnění bubnu. Při in- stalaci stroje dbejte na to, aby bylo zajištěné nerušené vyprazdňování bubnu míchače.

10.2 Zapnutí/vypnutí (obr.1)

m POZOR! Nebezpečí zranění! Otáčející se buben míchače může způsobit zranění. - Nesahejte do běžícího bubnu míchače. - Do bubnu míchače, který je v provozu, nevsunujte žádné předměty (např. lopatu apod.).

1. Připojte vhodný prodlužovací kabel k přípojnému

vedení míchače betonové směsi.

2. Zapojte prodlužovací kabel do zásuvky.

3. Pro spuštění přístroje stiskněte spínač pro zapnu-

tí/vypnutí (3) do polohy „I“ (zelené tlačítko).

4. Pro vypnutí přístroje stiskněte spínač pro zapnutí/

vypnutí (3) do polohy „0“ (červené tlačítko).

10.2.1 Tepelná ochrana

Při přetížení a přehřátí přístroj z bezpečnostních důvo- dů vypne integrované ochranné odpojení.

1. Počkejte cca 15 minut, až motor vychladne.

2. Přístroj opět spusťte stisknutím spínače pro za-

pnutí/vypnutí (5) do polohy „I“ (zelené tlačítko).

10.3 Seřízení bubnu (1) (obr. 1, obr. 12a/12b)

Při výrobě betonu nebo malty musí být míchač beto- nové směsi zaaretován v určité poloze pro míchání. Pouze správná poloha pro míchání zajišťuje nejlepší výsledky míchání a zaručuje bezporuchový průběh práce.

1. Pro seřízení bubnu (1) vždy dostatečně pevně po-

- Před všemi čisticími a údržbářskými pracemi vy- pněte motor. - Před prováděním veškerých čisticích prací odpoj- te síťovou zástrčku. UPOZORNĚNÍ! Nebezpečí poškození! Pokud se do jednotky motoru dostane voda, může dojít k poškození motoru. Do bubnu míchače nebouchejte tvrdými předměty (kladivo, lopata atd.). Buben mícha- če s promáčklinami narušuje proces míchání a navíc se těžko čistí. - Výrobek čistěte kartáčem nebo škrabkou. - Výrobek neponořujte do vody ani jiných kapalin a jednotku motoru neostřikujte vysokotlakým čis- tičem. Doporučujeme přístroj řádně vyčistit vně i uvnitř ihned po každém použití. Nečistoty se nikdy nesmí odstraňo- vat kladivem, lopatou apod. Po každém použití míchače betonové směsi:

1. Vyčistěte buben (1) vodou a odstraňte cement a

zaschlou maltu kartáčem nebo škrabkou.

2. Chcete-li vyčistit vnitřek bubnu, nechte v něm po

několik obrátek obíhat několik lopat štěrku s vodou.

m VAROVÁNÍ! Nebezpečí zranění! Výrobek se může neočekávaně nastartovat a způsobit zranění. - Před přepravou vypněte motor. - Vytáhněte síťovou zástrčku.

13.1 Přeprava vozidlem (obr. 13d)

1. Uvolněte otáčecí zařízení zatlačením ovládací

tyče (16) nohou směrem dolů. Tím se západkové ústrojí uvolní z kotouče s otvory (13).

2. Nastavte plnicí otvor bubnu (1) směrem dolů.

3. Odstraňte šrouby z podpěrné nohy (8) a z podpěr-

né nohy s nápravou (12).

4. Podpěrnou nohu (8) a podpěrnou nohu s nápravou

5. Zajistěte míchač betonové směsi upínacím pásem

6. Míchač betonové směsi nezvedejte jeřábem.

10.5 Vyprázdnění (obr. 12c)

1. Pod buben (1) přistavte dostatečně velkou nádobu

(např. vaničku na maltu). Dbejte na to, aby směs nespadla na zem.

2. Odblokujte otáčecí zařízení přitažením výkyvné-

ho ozubeného kola (1) k sobě. Tím se západkové ústrojí uvolní z kotouče s otvory (14).

3. Pro vyprázdnění otočte buben (1) pomalu směrem

11. Elektrické připojení

Instalovaný elektromotor je připojen v provozuschop- ném stavu. Přípojka musí odpovídat příslušným před- pisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zá- kazníka i použité prodlužovací kabely.

11.1 Poškozená elektrická přípojná vedení

U elektrických přípojných vedení často dochází k po- škození izolace. Jeho příčinami mohou být:

• Otlačená místa, je-li přípojné vedení vedeno oknem nebo štěrbinou ve dveřích.

• Místa zlomu kvůli nevhodnému upevnění nebo ve- dení přípojného vedení.

• Zlomení kvůli přejíždění přes přívodní kabel.

• Poškození izolace kvůli vytržení z nástěnné zásuvky.

• Praskliny v důsledku stárnutí izolace. Tyto vadná elektrická přípojná vedení nesmí být použí- vána a kvůli poškození izolace jsou životu nebezpečná. Pravidelně kontrolujte, zda elektrická přípojná vedení nejsou poškozená. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě. Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přípojná ve- dení s označením H07RN. Potisk typového označení na přívodním kabelu je po- vinný. U jednofázového motoru na střídavý proud doporuču- jeme pro stroje s vysokým rozběhovým proudem (od 3000 W) jištění C 16A nebo K 16A!

m VAROVÁNÍ! Nebezpečí zranění! Výrobek se může neočekávaně nastartovat a způsobit zranění.www.scheppach.com

3. Rýhovaná strana nového klínového řemenu by

měla při vložení směřovat ven. Dbejte na to, abys- te nejprve namontovali spodní část klínového ře- menu.

4. Zkontrolujte napnutí řemenu. Řemen by měl po

stlačení prstem cca o 5 mm povolit. Řemen nelze dopínat.

5. Kryt jednotky motoru (4) znovu nasaďte a utáhně-

15.3 Přípojky a opravy

Připojení a opravy elektrické výbavy smí provádět pou- ze kvalikovaný elektrikář. Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor

• Údaje z typového štítku stroje

15.4 Servisní informace

Je nutno dbát na to, že v případě tohoto výrobku násle- dující díly podléhají opotřebení, které je dáno používá- ním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál. Opotřebitelné díly*: Řemen

• není nutně zahrnuto v rozsahu dodávky! Náhradní díly a příslušenství obdržíte v našem servis- ním středisku. Naskenujte k tomu QR kód na titulní straně.

16. Likvidace a recyklace

Upozornění k obalu Balicí materiály jsou recyklovatel- né. Obaly prosím likvidujte způso- bem šetrným k životnímu prostředí. Upozornění k zákonu o elektrických a elektronic- kých zařízeních (ElektroG) Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

• Staré baterie nebo akumulátory, které nejsou na- pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.

• Majitelé nebo uživatelé elektrických a elektronic- kých zařízení jsou ze zákona povinni je po použití vrátit.

13.2 Přeprava na pracoviště (obr. 13d)

1. Uvolněte otáčecí zařízení zatlačením ovládací

tyče (16) nohou směrem dolů. Tím se západkové ústrojí uvolní z kotouče s otvory (13).

2. Nastavte plnicí otvor bubnu (1) směrem dolů.

3. Pro krátkou přepravu míchač betonové směsi

mírně nakloňte a přepravujte jej na přepravních kolech (5).

Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C. Míchač betonové směsi zakryjte, aby byl chráněný před prachem nebo vlhkostí. Návod k obsluze uchovávejte v blízkosti elektrického nástroje.

m VAROVÁNÍ! Nebezpečí zranění! Výrobek se může neočekávaně nastartovat a způsobit zranění. - Před všemi údržbářskými pracemi vypněte motor. - Před prováděním veškeré údržby vytáhněte síťo- vou zástrčku.

15.1 Kontrola napnutí řemenu (obr. 11a)

Napnutí řemenu je správně nastavené z výroby. Napnutí řemenu nelze upravovat.

1. Odstraňte kryt jednotky motoru (4) povolením

šroubů (4a) na jednotce motoru (4). Použijte k tomu šroubovák pro šrouby s křížovou drážkou (není součástí rozsahu dodávky).

2. Zkontrolujte napnutí řemenu. Řemen by měl po st-

lačení prstem cca o 5 mm povolit.

3. Kryt jednotky motoru (4) znovu nasaďte a utáh-

něte šrouby (4a). Použijte k tomu šroubovák pro šrouby s křížovou drážkou (není součástí rozsahu dodávky).

Řemeny jsou součásti, které podléhají rychlému opo- třebení, a musejí být po určité době vyměněny.

1. Odstraňte kryt jednotky motoru (4) povolením

šroubů (4a) na jednotce motoru (4).

2. Stáhněte kryt motoru.www.scheppach.com

17. Odstraňování poruch

Porucha Možná příčina Řešení Motor se nerozběhne Chybí síťové napětí Zkontrolujte zajištění Vadný připojovací kabel Nechte zkontrolovat, resp. vyměnit kvalikovaným elektrikářem Motor vypíná Motor je přetížen Nechte motor vychladnout Otvory pro přivádění a odvádění vzduchu na jednotce motoru jsou znečištěné Otvory pro přivádění a odvádění vzduchu vyčistěte Motor běží, buben zůstává stát Klínový řemen prokluzuje Vyměňte klínový řemen platně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej ode- vzdat na jiném autorizovaném sběrném místě ve vašem okolí. - Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obraťte na příslušný zá- kaznický servis.

• V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost konco- vého uživatele zajistit bezplatný sběr elektroodpa- du. Za tímto účelem kontaktujte zákaznický servis výrobce.

• Tato prohlášení se vztahují pouze na přístroje insta- lované a prodávané v zemích Evropské unie a pod- léhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektrood- padu platit jiné předpisy.

• Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k li- kvidaci!

• Symbol přeškrtnuté popelnice znamená, že se od- padní elektrická a elektronická zařízení nesmí likvi- dovat společně s domovním odpadem.

• Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech: - Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory). - Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je odebírat nebo to nabízejí dobrovolně. - Až tři kusy elektroodpadu od jednoho typu spo- třebiče s délkou hrany maximálně 25 cm lze bez-www.scheppach.com

13. Rastrová podložka

• nedodržaní návodu na obsluhu,

4. Motorová jednotka

3. Vložte závlačku cez vonkajší otvor osi kolesa na

4. Zaistite prepravné kolesá (5) ohnutím závlačiek od

seba vhodnými kombinovanými kliešťami (nie sú v rozsahu dodávky).

9.2 Montáž opornej nohy (8), ovládacej tyče (16)

3. Skrutky zaistite podložkou, pružnou podložkou a

6. Zasuňte pružinu zhora cez ovládaciu tyč (16) a

pridržte ju v tejto polohe zavedením závlačky do dolného otvoru.

7. Spojte ovládaciu tyč (16) s predlžovacou tyčou (17)

1,20 dB 1,40 dB Zaručená hladina akustic- kého výkonu L

• Skontrolujte, či je rozsah dodávky kompletný.

• Pred použitím sa oboznámte s výrobkom na základe návodu na obsluhu.

3. Následne zaxujte motorovú jednotku (4) na závi-

5. Zaxujte skrutku podložkou, pružnou podložkou a

3. Skrutky zaistite podložkou, pružnou podložkou a

6. Zaxujte skrutku podložkou, pružnou podložkou a

doštičky (15) a oboch skrutiek so šesťhrannou hla- vou M8x20.

8. Skrutky zaistite podložkou, pružnou podložkou a

4. Obr. 12a: Poloha bubna na výrobu malty.

5. Obr. 12b: Poloha bubna na výrobu betónu.

6. Ak sa bubon (1) nachádza v požadovanej polohe,

znova zaistite ovládaciu tyč (16) v rastrovej pod- ložke (13).

1. Stlačte zapínač/vypínač (3) „I“ (zelené tlačidlo) na

3. Obr. 12a: Poloha bubna na výrobu malty.

4. Obr. 12b: Poloha bubna na výrobu betónu.

aby sa neprilepil na spodnú stranu bubna (1). Ma- teriál vhadzujte v malých množstvách.

2. Zasuňte predlžovací kábel do zásuvky.

3. Stlačte zapínač/vypínač (3) „I“ (zelené tlačidlo) na

spustenie prístroja.

4. Stlačte zapínač/vypínač (3) „0“ (červené tlačidlo)

1. Počkajte cca 15 minút, kým motor vychladne.

1. vyčistite bubon (1) vodou a odstráňte cement a

7. Pred naplnením dbajte na to, aby bol otvor bubna

2. Skontrolujte napnutie remeňa. Pri zatlačení prstom

18. Prohlášení o shodě

18. Izjava o skladnosti

Garantie DE O󰀨ensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Wei- se, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind aus- geschlossen. Warranty GB Apparent defects must be notied within 8 days from the receipt of the goods. Otherwise, the buyerís rights of claim due to such defects are invalidated. We guarantee for our machines in case of proper treatment for the time of the statutory warranty period from delivery in such a way that we replace any machine part free of charge which provably becomes unusable due to faulty material or defects of fabrication within such period of time. With respect to parts not manufactured by us we only warrant insofar as we are entitled to warranty claims against the upstream suppliers. The costs for the installation of the new parts shall be borne by the buyer. The cancellation of sale or the reduction of purchase price as well as any other claims for damages shall be excluded. Záruka CZ Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonnné záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené. Záruka SK Zrejmé vady musia byť predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne používané počas zákonného termínu záruky tak, že bezplatne vymeníme každú časť aparátu, ktorá sa v priebehu tohto času môže stať dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávateľovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylúčené. Szavatosság HU A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva. Gwarancja PL Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwa- rantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane. Garancija HR Vidljive štete se moraju prijaviti u roku od 8 dana od primitka robe U suprotnom slučaju kupac gubi pravo na reklamaciju. Mi jamčimo za naše strojeve u slučaju ispravnog postupanja tijekom perioda zakonskog jamstva tako što zamijenjujemo besplatno bilo koji dio stroja koji dokazano postane neupotrebljiv uslijed neispravnog materijala ili grešaka u proizvodnji u tom vremenskom periodu Za dijelove koje mi nismo proizveli jamčimo samo ukoliko imamo pravo na reklamaciju prema dobavljačima Troškove za ugradnju novih dijelova snosi kupac Molbe za smanjenjem cijene kao i sve druge reklamacije zbog šteta su isključene. Garancija SI Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanj- kljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.www.scheppach.com
