MANUALE UTENTE MIX180 SCHEPPACH

Betoniera La traduzione dal manuale di istruzioni originale

Spiegazione dei simboli sull'apparecchio Prima della messa in funzione leggere e osservare le istruzioni per l'uso e le norme di sicurezza! Posizionare la betoniera su una base solida, piana ed orizzontale. La betoniera non deve spostarsi durante il funzionamento! Tenere i bambini e le persone non autorizzate lontane dall'apparecchio! L'apparecchio è munito di isolamento di protezione. Attenzione! La classe di isolamento viene mantenuta soltanto se, in caso di manutenzione, vengono utilizzati isolanti originali e non vengono modicati gli intervalli di isolamento. Prima degli interventi di pulizia o manutenzione staccare la spina elettrica! Size: 20 (mm) 40 (mm)Ø 25 mm129 x 70 L'azionamento della betoniera è consentito soltanto quando il dispositivo di sicurezza è completamente chiuso. Indossare un abbigliamento protettivo. Non mettere le mani nel tamburo in movimento! Cautela! Pericolo di schiacciamento sulla corona dentata! Ausilio al montaggio! Vedere: Montaggio, Montare la parte superiore del tamburo (Fig.6) Il prodotto è conforme alle direttive europee in vigore. Il prodotto è conforme alle direttive serbe in vigore.www.scheppach.com

5. Ruote di trasporto

8. Piede di supporto

11. Parte centrale del telaio

12. Piede di supporto con asse della ruota

14. Supporto cuscinetto

3. Contenuto della fornitura

Pos. Quantità Denominazione 2 2x Utensile di miscelazione 4 1x Unità motore 5 2x Ruote di trasporto 7 1x Ruota orientabile 8 1x Piede di supporto 9 1x Parte superiore del tamburo 10 1x Parte inferiore del tamburo 11 1x Parte centrale del telaio 12 1x Piede di supporto con asse della ruota 13 1x Rondella a scatto 14 1x Supporto cuscinetto 15 1x Piastra di ssaggio 16 1x Asta di azionamento 17 1x Asta di prolunga 18 8x Sacchetto degli accessori 19 1x Istruzioni per l'uso

4. Impiego conforme alla destinazio-

ne d'uso La betoniera è utilizzabile in lavori a domicilio per la pro- duzione di calcestruzzo e malta. La betoniera è desti- nata esclusivamente all'uso privato in casa e giardino. È consentito impiegare il prodotto solo conformemente alla sua destinazione d'uso. Un uso diverso o che oltre- passi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il produttore, è unico respon- sabile dei danni o di qualsiasi tipo di lesione derivante.

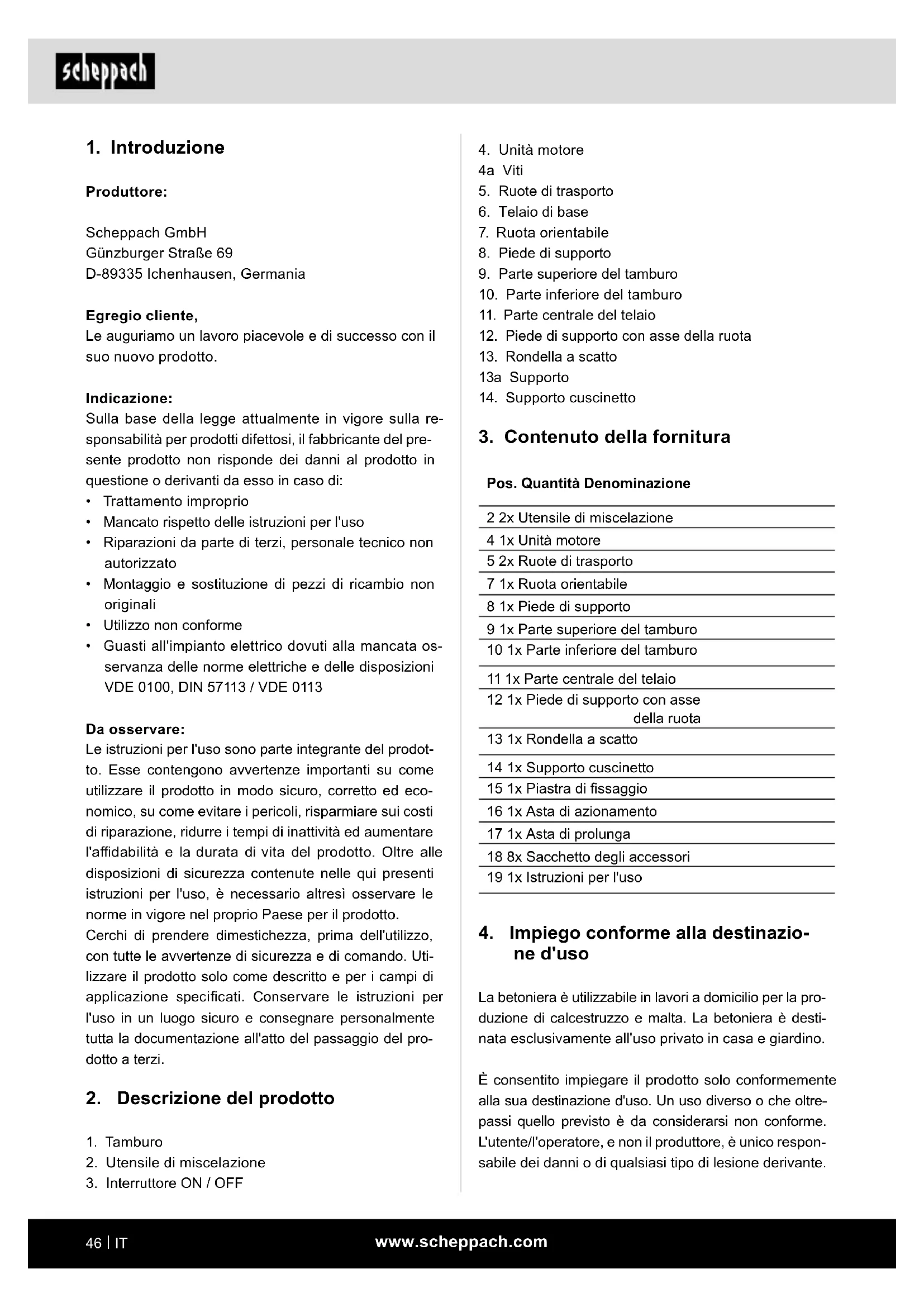

Produttore: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Germania Egregio cliente, Le auguriamo un lavoro piacevole e di successo con il suo nuovo prodotto. Indicazione: Sulla base della legge attualmente in vigore sulla re- sponsabilità per prodotti difettosi, il fabbricante del pre- sente prodotto non risponde dei danni al prodotto in questione o derivanti da esso in caso di:

• Trattamento improprio

• Mancato rispetto delle istruzioni per l'uso

• Riparazioni da parte di terzi, personale tecnico non autorizzato

• Montaggio e sostituzione di pezzi di ricambio non originali

• Utilizzo non conforme

• Guasti all'impianto elettrico dovuti alla mancata os- servanza delle norme elettriche e delle disposizioni

VDE 0100, DIN 57113 / VDE 0113

Da osservare: Le istruzioni per l'uso sono parte integrante del prodot- to. Esse contengono avvertenze importanti su come utilizzare il prodotto in modo sicuro, corretto ed eco- nomico, su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'a󰀩dabilità e la durata di vita del prodotto. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per il prodotto. Cerchi di prendere dimestichezza, prima dell'utilizzo, con tutte le avvertenze di sicurezza e di comando. Uti- lizzare il prodotto solo come descritto e per i campi di applicazione specicati. Conservare le istruzioni per l'uso in un luogo sicuro e consegnare personalmente tutta la documentazione all'atto del passaggio del pro- dotto a terzi.

2. Descrizione del prodotto

2. Utensile di miscelazione

5. Indicazioni di sicurezza

Indicazioni di sicurezza generali m AVVISO: Quando si utilizzano attrezzi elettrici, seguire le precauzioni di sicurezza di base riporta- te di seguito per ridurre il rischio di incendio, sca- rica elettrica e lesioni personali. Leggere tutte le istruzioni prima di iniziare a lavo- rare con questo apparecchio.

• Rispettare tutte le avvertenze di sicurezza e le indi- cazioni di pericolo presenti sull’apparecchio.

• Mantenere leggibili tutte le avvertenze di sicurezza e le indicazioni di pericolo presenti sul prodotto.

• Non è consentito smontare o rendere inutilizzabili i dispositivi di sicurezza presenti sul prodotto.

• Controllare le linee di allacciamento alla rete. Non impiegare linee di allacciamento difettose.

• Prima della messa in funzione, controllare il corretto funzionamento dell'apparecchio.

• Tenere la betoniera fuori dalla portata delle persone non autorizzate e dei bambini.

• Non è consentito l'uso a persone sotto l'e󰀨etto di al- cool, droga o medicinali.

• L'operatore è tenuto a indossare dispositivi di prote- zione individuale (DPI).

• Cautela durante il lavoro: Pericolo di lesioni a causa di parti rotanti.

• Eseguire gli interventi di pulizia, manutenzione e di risoluzione dei guasti soltanto a motore spento. Scollegare la spina elettrica!

• L'installazione, le riparazioni e gli interventi di ma- nutenzione all'impianto elettrico possono essere eseguiti esclusivamente da personale specializzato.

• Una volta terminati gli interventi di riparazione e ma- nutenzione, rimontare immediatamente tutti i dispo- sitivi di sicurezza e protezione.

• Spegnere il motore quando ci si allontana dalla po- stazione di lavoro e scollegare la spina elettrica!

• Assicurarsi che sia presente un'illuminazione su󰀩- ciente. Una scarsa illuminazione può aumentare in modo determinante il pericolo di lesioni!

• Spegnere l’apparecchio e staccare la spina elettrica in caso di pericolo!

• Non mettere mai le mani su parti in movimento della macchina quando l’apparecchio è acceso. Sussiste il pericolo di impigliamento / avvolgimento dovuto al tamburo in rotazione o agli utensili di miscelazione rotanti. L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fon- damentali al ne di un utilizzo del dispositivo conforme alla destinazione d'uso. Le persone che utilizzano il prodotto e ne eseguono la manutenzione devono possedere una certa dimesti- chezza con lo stesso ed essere al corrente dei possibili pericoli. Modiche al prodotto escludono completamente la re- sponsabilità del produttore per i danni che ne derivano. Il prodotto può essere utilizzato soltanto con compo- nenti e accessori originali del produttore. Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate. Si prega di osservare che i nostri prodotti non sono de- stinati a un uso commerciale, artigianale o industriale. Si declina ogni responsabilità qualora il prodotto venga impiegato nel quadro di un'attività commerciale, arti- gianale, industriale o simili. Il fabbricante non si assume alcuna responsabilità per danni causati da un impiego non conforme alla destina- zione d'uso o da un utilizzo improprio. Spiegazione delle parole di segnalazione nelle istruzioni per l'uso m PERICOLO Dicitura di segnalazione indicante la presenza di una situazione imminente di pericolo che, se non viene evitata, porta alla morte o a gravi lesioni. m CAUTELA Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, può comportare lesioni di lieve o media entità. ATTENZIONE Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, potrebbe comportare danni materiali al prodotto o proprietà.www.scheppach.com

• Utilizzare l'attrezzo raccomandato nelle presenti istruzioni per l'uso. In questo modo potrete ottenere le prestazioni ottimali della vostra macchina.

• Tenere lontane le mani dalla zona di lavoro quando il prodotto è in funzione. m Avviso! Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può dan- neggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si racco- manda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.

Corrente a carico massimo 2,94 A 3,62 A Capacità 160 l 180 l Diametro dell'apertu- ra del tamburo 390 mm 390 mm Tipo di protezione IP45D IP45D Modalità operativa* S6 30% S6 30% Classe di protezione II II Dimensioni 1260 x 850 x 1350 mm 1260 x 850 x 1400 mm Peso 53,8 kg 56,5 kg Con riserva di modiche tecniche! *S6 30 %: Funzionamento continuativo con carico in- termittente (durata del ciclo 10 min) Per non riscaldare il motore in maniera intollerabile, il motore può operare per il 30% del tempo di ciclo con la potenza nominale specicata e deve poi continuare a funzionare per il 70% del tempo di ciclo senza carico.

• L'apparecchio non deve essere usato durante il tra- sferimento in un altro posto!

• L'apparecchio può essere posizionato solo su una supercie piana!

• Sussiste il pericolo di inalare vapori e polveri velenosi. Ulteriori avvertenze di sicurezza per la betoniera

• È possibile mettere in funzione la betoniera soltanto quando questa è completamente montata.

• Prima della messa in funzione controllare se le linee di allacciamento sono danneggiate.

• Indossare scarpe antinfortunistiche, guanti di prote- zione, occhiali protettivi e un respiratore antipolvere.

• Tenere mani e piedi lontani dalle parti in movimento.

• Non allungare le mani nel tamburo mescolatore in funzione.

• Non inserire alcun oggetto nel tamburo mescolatore in movimento, ad es. pale o simili.

• Pericolo di lesioni quando il tamburo mescolatore ruota.

• L'azionamento della betoniera è consentito soltanto con pezzi di ricambio originali.

• Eventuali riparazioni alla betoniera possono essere eseguite soltanto da ditte autorizzate.

• Non lasciare incustodita la betoniera pronta all'eser- cizio.

• Quando si abbandona la postazione di lavoro, spe- gnere la macchina e staccare la spina elettrica.

Il prodotto è stato costruito secondo lo stato dell'arte e le regole tecniche di sicurezza ricono- sciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.

• Pericolo di lesioni a causa di parti rotanti.

• Pericolo di lesioni dovuti a elettricità a causa dell'u- tilizzo di cavi di alimentazione elettrica inadeguati.

• Prima di eseguire lavori di regolazione o manutenzio- ne, spegnere il motore e staccare la spina elettrica.

• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.

• I rischi residui possono essere minimizzati se si ri- spettano nel complesso "indicazioni di sicurezza" e "uso conforme alla destinazione d'uso", nonché le istruzioni per l'uso della macchina stessa.

• Evitare avviamenti accidentali della macchina: Ac- certarsi che l'interruttore ON/OFF sia in posizione "0" prima di inserire la spina nella presa di corrente.www.scheppach.com

9. Allestimento / Prima della messa in

funzione m Attenzione! Prima della messa in funzione è obbligatorio montare completamente l'apparecchio! Per semplicare il montaggio, lo si dovrebbe eseguire in due persone. I sacchetti degli accessori (da A no ad H) contengono tutta la minuteria necessaria per il montaggio (vedere Fig. 3). Attrezzo necessario per il montaggio (non contenuto nella fornitura):

9.1 Montaggio delle ruote di trasporto (5) (sac-

chetto degli accessori A) (Fig.4)

1. Posizionare le ruote di trasporto (5) su entrambi i

lati sul piede di supporto con l'asse della ruota (12).

2. Su entrambi i lati spingere dunque una rondella

sull'asse della ruota.

3. Inserire una coppiglia su entrambi i lati, attraverso

il foro esterno dell'asse della ruota.

4. Fissare le ruote di trasporto (5), separando le cop-

piglie l'una dall'altra con un'adeguata pinza com- binata (non inclusa nel contenuto della fornitura).

9.2 Montaggio di piede di supporto (8), asta di

azionamento (16) e asta di prolunga (17) sulla parte centrale del telaio (11) (sacchetto degli accessori B) (Fig. 5)

1. Tenere il piede di supporto (8) sulla parte centrale

del telaio (11), come rappresentato in gura. Sele- zionare i fori, in modo da collocare il piede di sup- porto (8) nella posizione più bassa.

2. Spingere entrambe le viti esagonali M8x70 attra-

3. Stringere le viti sempre con una rondella piana,

una rondella elastica e un dado M8.

4. Stringere tutte le viti, con l'aiuto di due chiavi per

dadi (SW13) (non incluse nel contenuto della for- nitura).

5. Fare passare l'asta di azionamento (16) dal basso

attraverso l'apposito supporto. Rumori e vibrazioni m Avviso: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB, usare degli otoprotettori adeguati. Valori caratteristici delle emissioni sonore I valori di rumorosità sono stati determinati secondo la norma 2005/88/CE. MIX160 MIX180 Livello di pressione acustica L

69,75 dB 67,98 dB Incertezza K

2,77 dB 5,14 dB Livello di potenza acu- stica L

90,74 dB 91,78 dB Incertezza K

1,20 dB 1,40 dB Livello di potenza acusti- ca garantito L

• Prelevare la betoniera dalla scatola con l'aiuto di un'altra persona.

• Rimuovete il materiale di imballaggio nonché le sta󰀨e di sicurezza per il trasporto e l'imballaggio (se presenti).

• Controllate se il contenuto della fornitura è completo.

• Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.

• Ove possibile, conservare l'imballaggio no alla scadenza della garanzia.

• Prima dell'impiego familiarizzare con il prodotto con l'ausilio delle istruzioni per l'uso.

• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.

• In caso di ordinazioni, indicare i nostri codici di arti- coli, il tipo e l'anno di costruzione del prodotto. m PERICOLO! L'apparecchio e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devo- no giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e so󰀨ocamento!www.scheppach.com

9.5 Montaggio utensile di miscelazione (2) (sac-

chetto di accessori E) (Fig. 8)

1. Inserire ciascuna vite con intaglio a croce M10x20

dall'esterno, attraverso la parte inferiore del tam- buro (10).

2. Spingere ciascuna rondella in gomma sulle viti con

intaglio a croce appena inserite nella parte inferio- re del tamburo (10).

3. A questo punto posizionare l'utensile di miscela-

zione (2) sulle viti con intaglio a croce montate e ssare ciascuna vite con una rondella piana, ron- della elastica e un dado M10.

4. L'utensile di miscelazione (2) si può considerare

montato in maniera ssa non appena viene mon- tata la parte superiore del tamburo (9).

9.6 Montaggio parte superiore del tamburo (9)

(sacchetto degli accessori F) (Fig. 9)

1. Applicare la parte superiore del tamburo (9) sulla

parte inferiore del tamburo (10). Assicurarsi che i fori di ssaggio del tamburo superiore e inferiore siano allineati tra loro.

2. Attenzione! Le frecce applicate indicano l'esatto

allineamento della parte inferiore del superiore (10) e di quella superiore (9).

3. Fissare la parte superiore del tamburo (9) posizio-

nando le dieci viti M8X20, le rondelle elastiche e le rondelle.

4. Stringere poi le viti a croce con l'aiuto di una chia-

ve per dadi SW13 (non inclusa nel contenuto della fornitura).

5. Inserire ciascuna vite con intaglio a croce M10x20

dall'esterno, attraverso la parte superiore del tam- buro (9).

6. Spingere ciascuna rondella in gomma sulle viti con

intaglio a croce appena inserite nella parte supe- riore del tamburo (9).

7. Fissare l'estremità superiore dell'utensile di misce-

lazione (2) in modo che appoggi sulle viti a croce appena inserite. Stringerlo con una rondella piana, una rondella elastica e un dado M10.

8. Stringere inne tutte e quattro le viti nella parte

inferiore del tamburo (10) e nella parte superiore del tamburo (9) con l'aiuto di cacciavite a lama cru- ciforme e di una chiave per dadi SW16 (non inclusi nel contenuto della fornitura).

6. Inserire la molla dall'alto sull'asta di azionamento

(16) e tenerla in posizione inserendo la coppiglia nel foro inferiore.

7. Collegare l'asta di azionamento (16) all'asta di pro-

lunga (17) per mezzo della vite a testa esagonale M6x30. Fissarla con un dado M6.

8. Stringere la vite con l'aiuto di due chiavi per dadi

(SW10) (non inclusa nel contenuto della fornitura).

9.3 Montaggio piede di supporto con asse della

ruota (12) e ruote di trasporto (5) sulla parte centrale del telaio (11) (sacchetto degli acces- sori C) (Fig. 6)

1. Tenere il piede di supporto con asse della ruota

(12) sulla parte centrale del telaio (11), come rap- presentato in gura.

2. Spingere entrambe le viti esagonali M8x70 attra-

3. Stringere le viti sempre con una rondella piana,

una rondella elastica e un dado M8.

4. Stringere tutte le viti, con l'aiuto di due chiavi per

dadi (SW13) (non incluse nel contenuto della for- nitura).

9.4 Montaggio parte inferiore del tamburo (10)

(sacchetto degli accessori D) (Fig. 7)

1. Inserire il supporto dei cuscinetti (14) come rap-

presentato nell'apposito punto nella parte inferiore del tamburo (10).

2. Fissare la parte inferiore del tamburo (10) con l'a-

nello di arresto (vedere gura).

3. Fare passare allo stesso tempo il cuscinetto della

parte inferiore del tamburo (10) con il supporto dei cuscinetti premontato (14) nelle aperture del telaio di base. Assicurarsi che il supporto dei cuscinetti (14) si trovi sul piede di supporto con l'asse della ruota (12).

4. Fare attenzione in questo caso alla posizione del

7. Fissare il lato opposto per mezzo di una piastra

di ssaggio (15) e delle due viti a testa esagonale M8x20.

8. Stringere le viti sempre con una rondella piana,

una rondella elastica e un dado M8.

9. Stringere tutte le viti, con l'aiuto di due chiavi per

dadi (SW13) (non incluse nel contenuto della for- nitura).www.scheppach.com

Indicazione: Il tamburo deve poter ruotare verso destra e sinistra. Per svuotare il tamburo, sotto il tamburo deve esser- ci spazio per un contenitore dalla capienza su󰀩ciente (ad ed. una vaschetta per malta) . All'atto del posizio- namento della macchina, assicurarsi che sia garantito uno scarico privo di ostacoli del tamburo miscelatore.

10.2 Accensione/spegnimento (Fig.1)

m ATTENZIONE! Pericolo di lesioni! Un tamburo miscelatore in rotazione può provocare lesioni. - Non allungare le mani nel tamburo mescolatore in funzione. - Non inserire alcun oggetto nel tamburo mescola- tore in movimento (ad es. pale o simili).

1. Collegare un cavo di prolunga adatto alla linea di

allacciamento della betoniera.

2. Inserire il cavo di prolunga in una presa.

3. Azionare l'interruttore ON/OFF (3) "I" (tasto verde)

per avviare l'apparecchio.

4. Premere nuovamente l'interruttore ON/OFF (3) "0"

(tasto rosso) per spegnere l'apparecchio.

10.2.1 Protezione termica

In caso di sovraccarico e surriscaldamento, il sistema protettivo di spegnimento integrato disattiva, per ragio- ni di sicurezza, l'apparecchio.

1. Attendere circa 15 minuti no a quando il motore

non si è ra󰀨reddato.

2. Riavviare l'apparecchio, premendo sull'interrutto-

re di accensione/spegnimento (5) "I" (tasto verde).

10.3 Regolazione del tamburo (1)

(Fig. 1, Fig. 12a/12b) Per la produzione di calcestruzzo o malta occorre inne- stare la betoniera in una determinata posizione di mi- scelazione. Solo la corretta posizione di miscelazione garantisce i migliori risultati del miscelatore e assicura uno svolgimento operativo privo di problemi.

1. Per la regolazione del tamburo (1), tenere sempre

ben stretta la ruota orientabile (7).

2. Allentare il dispositivo orientabile, azionando l'asta

di azionamento (16) verso il basso con il piede. In questo modo si allenta la zigrinatura della ron- della zigrinata (13).

3. Ruotare il tamburo (1) no alla posizione adatta al

proprio materiale di miscelazione.

9.7 Montaggio della ruota orientabile (7) con ron-

della zigrinata (13) (sacchetto degli accessori G) (Fig. 10)

1. Spingere la ruota orientabile (7) con la rondella zi-

grinata premontata (13) sulla angia esterna.

2. Fissarla sul supporto (13a) con le due viti a testa

esagonale M8x20 e con una rondella piana, ron- della elastica e un dado M8. Assicurarsi che le viti siano inserite dall’interno all'esterno.

3. Stringere inne le viti con l'aiuto di due chiavi per dadi

(SW13) (non incluse nel contenuto della fornitura).

9.8 Montaggio unità motore (4) (sacchetto degli

accessori H) (Fig. 11)

1. Posizionare l'unità motore (4) in modo che i perni

lettati coincidano con i fori.

2. A questo punto spingere completamente l'unità

motore (4) sull'albero.

3. Fissare dunque l’unità motore (4) con due rondelle

piane e due dadi di arresto M8 sul perno lettato.

4. Spingere la vite a testa esagonale M8x70 attraver-

so il supporto sull’unità motore (4) e il foro nella parte centrale del telaio (11).

6. Stringere tutte le viti e i dadi con l'aiuto di due chia-

vi per dadi (SW13) (non incluse nel contenuto della fornitura).

10. Messa in funzione

m Attenzione! Prima della messa in funzione è obbligatorio montare completamente l'apparecchio! Azionare la betoniera solo se sono presenti tutti i pezzi (ad es. le copertura di protezione), se non ci sono difetti e se la linea di allacciamento non è danneggiata.

• Posizionare la betoniera in orizzontale su una base solida e piana. Impedire dunque un a󰀨ondamento della macchina.

• Non appoggiare la betoniera sulla linea di allaccia- mento!

• Posare la linea di allacciamento in modo che questa non sia piegata o schiacciata e che non possa es- sere danneggiata.www.scheppach.com

1. Posizionare un contenitore di capacità su󰀩ciente

(ad es. una vaschetta per malta) sotto al tamburo (1). Assicurarsi che il materiale di miscelazione non possa cadere sul fondo.

2. Sbloccare il dispositivo orientabile, tirando verso

di sé la ruota orientabile (1). In questo modo si allenta la zigrinatura della rondella zigrinata (14).

3. Ruotare dunque il tamburo (1) lentamente verso il

basso per svuotarlo.

11. Allacciamento elettrico

l motore elettrico installato è collegato e pronto per l'e- sercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti. L'allacciamento alla rete lato cliente e il cavo di pro- lunga utilizzato devono essere conformi a tali norme.

11.1 Cavi di collegamento elettrico difettosi

Sui cavi di alimentazione elettrica si vericano spesso danni all'isolamento. Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione ven- gono fatti passare attraverso nestre o interstizi di porte.

• Piegature a causa del ssaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.

• Tagli causati dal transito sui cavi di alimentazione.

• Danni all'isolamento causati dalle operazioni di di- stacco dalla presa a parete.

• Cricche a causa dell'invecchiamento dell'isolamento. Tali cavi di alimentazione elettrica difettosi non posso- no essere utilizzati e rappresentano un pericolo morta- le a causa dei danni all'isolamento. Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, du- rante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica. I cavi per il collegamento elettrico devono essere con- formi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la dicitura H07RN. La designazione del tipo deve essere stampata sul cavo di collegamento. In caso di motore a corrente alternata monofase si consiglia, per macchine con un'elevata corrente di avviamento (a partire da 3000 Watt), di impiegare una protezione di tipo C da 16A o di tipo K da 16A!

4. Fig. 12a: Posizione del tamburo per la produzione

5. Fig. 12b: Posizione del tamburo per la produzione

6. Una volta che il tamburo (1) si trova nella posizione

desiderata, inserire nuovamente l’asta di aziona- mento (16) nella rondella zigrinata (13).

10.4 Riempimento (Fig. 12a + 12b)

m ATTENZIONE! Pericolo per la salute e pericolo di lesioni! L'inalazione di polvere può determinare danni alla salute. Non toccare cemento o additivi senza guanti protettivi. - Indossare un respiratore antipolvere. - Indossare dei guanti protettivi e non allungare mai gli arti nel tamburo miscelatore in funzione. m AVVISO! Pericolo di ribaltamento! Fare attenzione, prima del riempimento, al fatto che la betoniera sia stabile. - Azionare la betoniera sono su un fondo resistente e piano (in sicurezza contro il ribaltamento). - All'atto del riempimento o con tamburo in funzione, non modicare mai la posizione della betoniera. - Azionare la betoniera sono su un fondo resistente e piano (in sicurezza contro il ribaltamento).

1. Azionare l'interruttore ON/OFF (3) "I" (tasto verde)

per avviare l'apparecchio.

2. Vericare la posizione di miscelazione sulla ron-

della zigrinata (13).

3. Fig. 12a: Posizione del tamburo per la produzione

4. Fig. 12b: Posizione del tamburo per la produzione

5. Introdurre nel tamburo in funzione (1) il materiale

di miscelazione. Non riempire troppo il tamburo (1). Cautela! Pericolo di parti in movimento!

6. Non gettare materiale in grande quantità nel tam-

buro (1), al ne di evitare che si attacchi alla parte inferiore del tamburo (1). Apportare materiale sud- diviso in porzioni più piccole.

7. Prima del riempimento, accertarsi che l'apertura

del tamburo (1) sia allineata in modo che non pos- sa cadere del materiale di miscelazione dal tam- buro stesso (1). Indicazione: Per la composizione e la qualità del ma- teriale di miscelazione, ricorrere alla consulenza di un esperto.www.scheppach.com

3. Rimuovere le viti dal piede di supporto (8) e dal

piede di supporto con asse della ruota (12).

4. Chiudere il piede di supporto (8) e il piede di sup-

porto con asse della ruota (12).

5. Fissare la betoniera con una cinghia di tensiona-

mento per evitarne lo scivolamento.

6. Non sollevare la betoniera con una gru.

13.2 Trasporto no alla postazione di lavoro

1. Allentare il dispositivo orientabile, azionando l'asta

di azionamento (16) verso il basso con il piede. In questo modo si allenta la zigrinatura della rondella zigrinata (13).

2. Posizionare dunque il tamburo (1) con l'apertura di

riempimento verso il basso.

3. In caso di trasporto breve, inclinare leggermente la

betoniera e trasportarla sulle ruote di trasporto (5).

Stoccare l'apparecchio e i relativi accessori in un luogo buio, asciutto e non soggetto a gelo, non accessibile ai bambini. La temperatura di stoccaggio ideale è com- presa tra 5 e 30 °C. Coprire la betoniera per proteggerla da polvere o umi- dità. Conservare le istruzioni per l'uso nei pressi dell’elet- troutensile.

m AVVISO! Pericolo di lesioni! Il prodotto può avviarsi in modo inaspettato e dunque portare a lesioni. - Spegnere il motore prima di tutti gli interventi di manutenzione. - Scollegare la spina elettrica prima di ogni inter- vento di manutenzione.

15.1 Controllo della tensione della cinghia (Fig. 11a)

La tensione della cinghia è impostata correttamente in fabbrica. Non è possibile mettere a punto la tensione della cinghia.

1. Rimuovere la copertura dell'unità motore (4) allen-

tando le viti (4a) sull'unità motore stessa (4). A tal ne, utilizzare un cacciavite a croce (non compre- so nel contenuto della fornitura).

m AVVISO! Pericolo di lesioni! Il prodotto può avviarsi in modo inaspettato e dunque portare a lesioni. - Spegnere il motore prima di tutti gli interventi di pulizia e di manutenzione. - Prima di tutti gli interventi di pulizia staccare la spina elettrica. INDICAZIONE! Pericolo di danni! Se penetra acqua nell'unità motore, ne possono con- seguire danni al motore stesso. Non battere sul tambu- ro miscelatore con oggetti duri (martello, pala, etc.). Un tamburo miscelatore deformato inuisce sul processo di miscelazione e diventa più di󰀩cile da pulire. - Pulire il prodotto con una spazzola o un raschietto. - Non immergere il prodotto in acqua o in altri li- quidi e non pulire l'unità motore spruzzando con un'idropulitrice. Si raccomanda di pulire l'apparecchio con cura, all'in- terno e all'esterno, subito dopo ogni utilizzo. Lo sporco non deve mai essere rimosso con un martello, una pala o cose simili. Dopo ogni utilizzo della betoniera:

1. Pulire il tamburo (1) con acqua e rimuovere il ce-

mento e le incrostazioni di malta con una spazzola o un raschietto.

2. Per pulire la parte interna del tamburo, fare scorre-

re alche spalata di ghiaia con acqua.

m AVVISO! Pericolo di lesioni! Il prodotto può avviarsi in modo inaspettato e dunque portare a lesioni. - Spegnere il motore prima del trasporto. - Scollegare la spina elettrica.

13.1 Trasporto su veicolo (Fig. 13d)

1. Allentare il dispositivo orientabile, azionando l'asta

di azionamento (16) verso il basso con il piede. In questo modo si allenta la zigrinatura della rondella zigrinata (13).

2. Posizionare dunque il tamburo (1) con l'apertura di

riempimento verso il basso.www.scheppach.com

16. Smaltimento e riciclaggio

Avvertenze per l'imballaggio Il materiale d'imballaggio è ricicla- bile. Si prega di smaltire gli imbal- laggi nel rispetto dell'ambiente. Avvertenze relative alla legge sui dispositivi elet- trici ed elettronici (ElektroG) I dispositivi elettrici ed elettronici usati non rientrano nei riuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smalti- mento è regolato dalla legge sulle batterie.

• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termi- ne della loro durata utile.

• L'utente nale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!

• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali riuti domestici.

• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri: - Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali). - Punti vendita di dispositivi elettronici (sici e onli- ne), nella misura in cui il distributore sia tenuto al ritiro o lo o󰀨ra in modo volontario. - È possibile consegnare gratuitamente al produt- tore, senza dovere acquistare prima un nuovo di- spositivo da questi, no a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghez- za del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di rac- colta autorizzato nelle proprie vicinanze. - Altre condizioni di ritiro complementari del pro- duttore e del distributore sono reperibile presso il rispettivo servizio clienti.

• In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispo- sitivo elettronico usato, su richiesta dell'utente nale stesso. Contattare a tale proposito il servizio clienti del produttore.

2. Controllare la tensione della cinghia. Premendo

con il dito sulla cinghia, questa dovrebbe cedere di circa 5 mm.

3. Riapplicare la coperchio sull'unità motore (4) e

stringere le viti (4a). A tal ne, utilizzare un cac- ciavite a croce (non compreso nel contenuto della fornitura).

15.2 Sostituire la cinghia

Le cinghie sono pezzi soggetti ad usura che devono essere sostituiti trascorso un certo intervallo di tempo.

1. Rimuovere la copertura dell'unità motore (4) allen-

tando le viti (4a) sull'unità motore stessa (4).

2. Rimuovere il rivestimento del motore.

3. Il lato scanalato della nuova cinghia trapezoida-

le dovrebbe puntare verso l'esterno al momento dell'inserimento. Assicurarsi per prima cosa di montare la parte inferiore della cinghia trapezoi- dale.

4. Controllare la tensione della cinghia. Premendo

con il dito sulla cinghia, questa dovrebbe cedere di circa 5 mm. Non è possibile mettere a punto la cinghia successivamente.

5. Riapplicare la coperchio sull'unità motore (4) e

stringere le viti (4a).

15.3 Allacciamenti e riparazioni

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualicato. In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore

• Dati della piastrina indicatrice della macchina

15.4 Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti com- ponenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo. Pezzi soggetti a usura*: Cinghia

• non necessariamente compreso nel contenuto della fornitura! I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal ne il codice QR che si trova in prima pagina.www.scheppach.com

• Quanto esposto si applica solo ad apparecchi instal- lati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nei pae- si al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elet- trici ed elettronici usati.

17. Risoluzione dei guasti

Guasto Possibile causa Azione correttiva Il motore non si avvia Tensione di rete assente Controllo della protezione Cavo di collegamento difettoso Fare controllare o sostituire da un elettricista esperto Il motore si spegne Motore sovraccarico Far ra󰀨reddare il motore Aperture di alimentazione e di scarico dell'aria sull'unità motore sporche Pulire le aperture di alimentazione e di scarico dell'aria Il motore gira, ma il tamburo rimane fermo La cinghia trapezoidale slitta Sostituire la cinghia trapezoidalewww.scheppach.com

1. Coloque un recipiente suciente (p. ej., una cuba

18. Dichiarazione di conformità
