MIX160 - Betoniera SCHEPPACH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Betoniera (miscelatore di cemento)
Marca	Scheppach
Modello	MIX160
Dimensioni (L × P × H)	1260 × 850 × 1350 mm
Peso	53,8 kg
Alimentazione elettrica	230 V / 50 Hz, monofase
Potenza motore	0,65 kW
Capacità del tamburo	160 litri
Regime max. del tamburo	29,5 min⁻¹
Diametro di apertura del tamburo	390 mm
Grado di protezione	IP45D
Modalità di funzionamento	S6 30% (continuo con carico di esposizione)
Classe di protezione	II
Corrente a pieno carico	2,94 A
Livello di pressione sonora (L_pA)	69,75 dB(A)
Livello di potenza sonora garantito (L_WA)	93 dB(A)
Utilizzo previsto	Miscelazione di calcestruzzo e malta per uso domestico
Dispositivi di sicurezza	Protezione termica, arresto di emergenza, dispositivo di rotazione bloccabile
Ruote di trasporto	2 ruote di trasporto + 1 ruota pivotante
Manutenzione consigliata	Pulizia dopo ogni utilizzo, controllo periodico della cinghia
Parti soggette a usura	Cinghie trapezoidali
Garanzia	Garanzia legale (parti difettose sostituite gratuitamente)

Domande frequenti - MIX160 SCHEPPACH

Come assemblare la betoniera MIX160 ?

Il montaggio richiede due persone. Fissare prima le ruote di trasporto sull'assale, quindi montare il cavalletto, l'asta di azionamento e la parte centrale del telaio. Successivamente assemblare le parti inferiore e superiore del tamburo, installare il meccanismo miscelatore, la ruota pivotante e infine il blocco motore. Utilizzare le chiavi fornite (SW10, SW13, SW16) e seguire gli schemi del manuale.

Qual è la capacità massima della betoniera MIX160 ?

La capacità del tamburo è di 160 litri. Non superare questa quantità per evitare sovraccarichi e garantire una miscelazione omogenea.

Come avviare e arrestare la betoniera ?

Collegare l'apparecchio a una presa di corrente. Premere il pulsante verde 'I' dell'interruttore On/Off per avviare, e il pulsante rosso '0' per arrestare. In caso di surriscaldamento, la protezione termica interrompe il motore; lasciare raffreddare per 15 minuti prima di riavviare.

Quali sono le istruzioni di sicurezza essenziali ?

Indossare sempre dispositivi di protezione individuale: scarpe di sicurezza, guanti, occhiali e maschera respiratoria. Non mettere mai le mani nel tamburo in rotazione. Posizionare la macchina su un pavimento piano e stabile. Scollegare la spina prima di qualsiasi manutenzione.

Come regolare l'inclinazione del tamburo per diverse miscele ?

Azionare l'asta di azionamento con il piede per allentare il fermo a scatto. Ruotare il tamburo nella posizione desiderata: posizione malta (figura 12a) o posizione calcestruzzo (figura 12b). Rilasciare l'asta per bloccare.

Come pulire la betoniera dopo l'uso ?

Spegnere il motore e scollegare la spina. Pulire l'interno e l'esterno del tamburo con una spazzola o un raschietto. Per i residui incrostati, versare qualche palata di ghiaia con acqua e far girare. Non immergere mai il blocco motore e non utilizzare un'idropulitrice.

Come trasportare la betoniera ?

Per un trasporto breve, posizionare il tamburo con apertura verso il basso e inclinare la macchina sulle ruote. Per il trasporto in veicolo, ritrarre il cavalletto e fissare la betoniera con una cinghia per evitare scivolamenti.

Cosa fare se il motore non si avvia ?

Controllare prima la tensione di rete e il fusibile. Se il cavo di alimentazione è danneggiato, farlo sostituire da un elettricista. Se il motore si ferma durante il funzionamento, attendere che si raffreddi e pulire le feritoie di ventilazione del blocco motore.

Come controllare e sostituire la cinghia trapezoidale ?

Scollegare l'apparecchio. Rimuovere il coperchio del blocco motore svitando le viti. Premere sulla cinghia: deve affondare di circa 5 mm. Se è usurata, sostituirla orientando il lato scanalato verso l'esterno. Serrare il coperchio dopo l'intervento.

Dove posso trovare ricambi per il MIX160 ?

Le parti soggette a usura (cinghie) e gli accessori sono disponibili presso il centro assistenza Scheppach. Utilizzare il codice QR nella pagina principale o contattare il rivenditore. Per qualsiasi riparazione elettrica, rivolgersi a un elettricista specializzato.

MANUALE UTENTE MIX160 SCHEPPACH

Spiegazione dei simboli sull'apparecchio

	Prima della messa in funzione leggere e osservare le istruzioni per l'uso e le norme di sicurezza!
	Posizionare la betoniera su una base solida, piana ed orizzontale.
	La betoniera non deve spostarsi durante il funzionamento!
	Tenere i bambini e le persone non autorizzate lontane dall'apparecchio!
	L'apparecchio è munito di isolamento di protezione.Attenzione! La classe di isolamento viene mantenuta soltanto se, in caso di manutenzione, vengono utilizzati isolanti originali e non vengono modificati gli intervalli di isolamento.
	Prima degli interventi di pulizia o manutenzione staccare la spina elettrica!
	L'azionamento della betoniera è consentito soltanto quando il dispositivo di sicurezza è completamente chiuso.
	Indossare un abbigliamento protettivo.
	Non mettere le mani nel tamburo in movimento!
	Cautela!Pericolo di schiacciamento sulla corona dentata!
	Ausilio al montaggio!Vedere: Montaggio, Montare la parte superiore del tamburo (Fig.6)
	Il prodotto è conforme alle direttive europee in vigore.
	Il prodotto è conforme alle direttive serbe in vigore.

Indice: Pagina:

1. Introduzione 46
2. Descrizione del prodotto....46
3. Contenuto della fornitura 46
4. Impiego conforme alla destinazione d'uso.... 46
5. Indicazioni di sicurezza 47
6. Rischi residui 48
7. Dati tecnici 48
8. Disimballaggio 49
9. Allestimento / Prima della messa in funzione 49
10. Messa in funzione....51
11. Allacciamento elettrico 52
12. Pulizia....53
13. Trasporto....53
14. Stoccaggio 53
15. Manutenzione 53
16. Smaltimento e riciclaggio .... 54
17. Risoluzione dei guasti....55
18. Dichiarazione di conformità....293

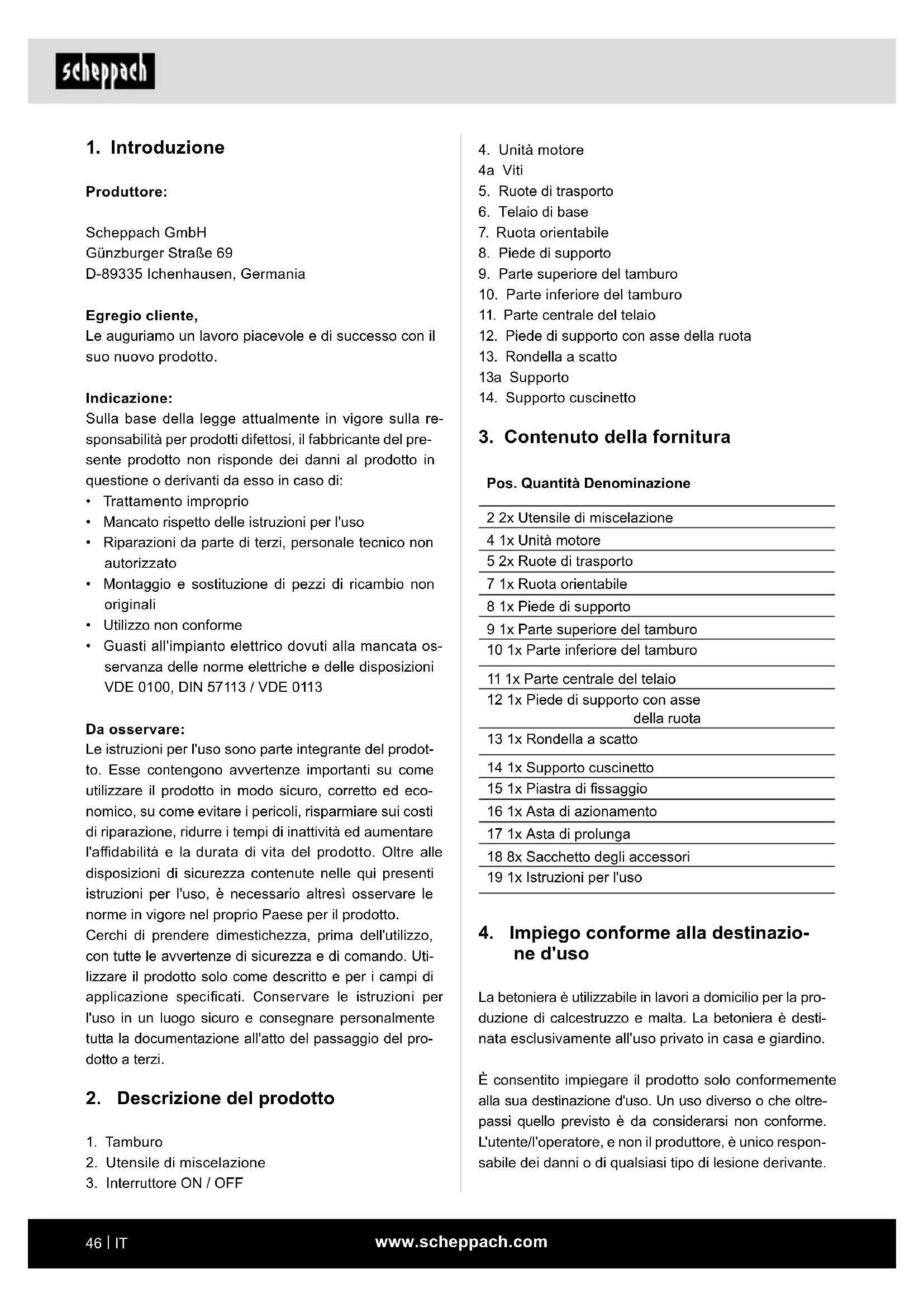

1. Introduzione

Produttore:

Scheppach GmbH

Le auguriamo un lavoro piacevole e di successo con il suo nuovo prodotto.

Indicazione:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il fabbricante del presente prodotto non risponde dei danni al prodotto in questione o derivanti da esso in caso di:

• Trattamento improprio
  • Mancato rispetto delle istruzioni per l'uso
• Riparazioni da parte di terzi, personale tecnico non autorizzato
• Montaggio e sostituzione di pezzi di ricambio non originali
  • Utilizzo non conforme
• Guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113

Da osservare:

Le istruzioni per l'uso sono parte integrante del prodotto. Esse contengono avvertenze importanti su come utilizzare il prodotto in modo sicuro, corretto ed economico, su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata di vita del prodotto. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per il prodotto.

Cerchi di prendere dimestichezza, prima dell'utilizzo, con tutte le avvertenze di sicurezza e di comando. Utilizzare il prodotto solo come descritto e per i campi di applicazione specificati. Conservare le istruzioni per l'uso in un luogo sicuro e consegnare personalmente tutta la documentazione all'atto del passaggio del prodotto a terzi.

2. Descrizione del prodotto

1. Tamburo
2. Utensile di miscelazione

3. Interruttore ON / OFF

4. Unità motore
   4a Viti

5. Ruote di trasporto
6. Telaio di base
7. Ruota orientabile
8. Piede di supporto
9. Parte superiore del tamburo
10. Parte inferiore del tamburo
11. Parte centrale del telaio
12. Piede di supporto con asse della ruota
13. Rondella a scatto
    13a Supporto
14. Supporto cuscinetto

3. Contenuto della fornitura

Pos. Quantità Denominazione

2 2x Utensile di miscelazione

4 1x Unità motore

5 2x Ruote di trasporto

7 1x Ruota orientabile

8 1x Piede di supporto

9 1x Parte superiore del tamburo

10 1x Parte inferiore del tamburo

11 1x Parte centrale del telaio

12 1x Piede di supporto con asse della ruota

13 1x Rondella a scatto

14 1x Supporto cuscinetto

15 1x Piastra di fissaggio

16 1x Asta di azionamento

17 1x Asta di prolunga

18 8x Sacchetto degli accessori

19 1x Istruzioni per l'uso

4. Impiego conforme alla destinazione d'uso

La betoniera è utilizzabile in lavori a domicilio per la produzione di calcestruzzo e malta. La betoniera è destinata esclusivamente all'uso privato in casa e giardino.

È consentito impiegare il prodotto solo conformemente alla sua destinazione d'uso. Un uso diverso o che oltre-passi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il produttore, è unico responsabile dei danni o di qualsiasi tipo di lesione derivante.

L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fondamentali al fine di un utilizzo del dispositivo conforme alla destinazione d'uso.

Le persone che utilizzano il prodotto e ne eseguono la manutenzione devono possedere una certa dimestichezza con lo stesso ed essere al corrente dei possibili pericoli.

Modifiche al prodotto escludono completamente la responsabilità del produttore per i danni che ne derivano. Il prodotto può essere utilizzato soltanto con componenti e accessori originali del produttore.

Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.

Si prega di osservare che i nostri prodotti non sono destinati a un uso commerciale, artigianale o industriale. Si declina ogni responsabilità qualora il prodotto venga impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

Il fabbricante non si assume alcuna responsabilità per danni causati da un impiego non conforme alla destinazione d'uso o da un utilizzo improprio.

Spiegazione delle parole di segnalazione nelle istruzioni per l'uso

PERICOLO

Dicitura di segnalazione indicante la presenza di una situazione imminente di pericolo che, se non viene evitata, porta alla morte o a gravi lesioni.

CAUTELA

Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, può comportare lesioni di lieve o media entità.

ATTENZIONE

Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, potrebbe comportare danni materiali al prodotto o proprietà.

5. Indicazioni di sicurezza

Indicazioni di sicurezza generali

⚠ AVVISO: Quando si utilizzano attrezzi elettrici, seguire le precauzioni di sicurezza di base riportate di seguito per ridurre il rischio di incendio, scarica elettrica e lesioni personali.

Leggere tutte le istruzioni prima di iniziare a lavorare con questo apparecchio.

• Rispettare tutte le avvertenze di sicurezza e le indicazioni di pericolo presenti sull'apparecchio.
• Mantenere leggibili tutte le avvertenze di sicurezza e le indicazioni di pericolo presenti sul prodotto.
• Non è consentito smontare o rendere inutilizzabili i dispositivi di sicurezza presenti sul prodotto.
• Controllare le linee di allacciamento alla rete. Non impiegare linee di allacciamento difettose.
• Prima della messa in funzione, controllare il corretto funzionamento dell'apparecchio.
• Tenere la betoniera fuori dalla portata delle persone non autorizzate e dei bambini.
• Non è consentito l'uso a persone sotto l'effetto di alcool, droga o medicinali.
• L'operatore è tenuto a indossare dispositivi di protezione individuale (DPI).
• Cautela durante il lavoro: Pericolo di lesioni a causa di parti rotanti.
• Eseguire gli interventi di pulizia, manutenzione e di risoluzione dei guasti soltanto a motore spento. Scollegare la spina elettrica!
• L'installazione, le riparazioni e gli interventi di manutenzione all'impianto elettrico possono essere eseguiti esclusivamente da personale specializzato.
• Una volta terminati gli interventi di riparazione e manutenzione, rimontare immediatamente tutti i dispositivi di sicurezza e protezione.
• Spegnere il motore quando ci si allontana dalla postazione di lavoro e scollegare la spina elettrica!
• Assicurarsi che sia presente un'illuminazione sufficiente. Una scarsa illuminazione può aumentare in modo determinante il pericolo di lesioni!
• Spegnere l'apparecchio e staccare la spina elettrica in caso di pericolo!

• Non mettere mai le mani su parti in movimento della macchina quando l'apparecchio è acceso. Sussiste il pericolo di impigliamento / avvolgimento dovuto al tamburo in rotazione o agli utensili di miscelazione rotanti.

• L'apparecchio non deve essere usato durante il trasferimento in un altro posto!
  • L'apparecchio può essere posizionato solo su una superficie piana!

• Sussiste il pericolo di inalare vapori e polveri velenosi.

Ulteriori avvertenze di sicurezza per la betoniera

• È possibile mettere in funzione la betoniera soltanto quando questa è completamente montata.
• Prima della messa in funzione controllare se le linee di allacciamento sono danneggiate.
• Indossare scarpe antinfortunistiche, guanti di protezione, occhiali protettivi e un respiratore antipolvere.
• Tenere mani e piedi lontani dalle parti in movimento.
• Non allungare le mani nel tamburo mescolatore in funzione.
  • Non inserire alcun oggetto nel tamburo mescolatore in movimento, ad es. pale o simili.
• Pericolo di lesioni quando il tamburo mescolatore ruota.
• L'azionamento della betoniera è consentito soltanto con pezzi di ricambio originali.
• Eventuali riparazioni alla betoniera possono essere eseguite soltanto da ditte autorizzate.
• Non lasciare incustodita la betoniera pronta all'esercizio.
• Quando si abbandona la postazione di lavoro, spegnere la macchina e staccare la spina elettrica.

6. Rischi residui

Il prodotto è stato costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.

• Pericolo di lesioni a causa di parti rotanti.
• Pericolo di lesioni dovuti a elettricità a causa dell'utilizzo di cavi di alimentazione elettrica inadequati.
• Prima di eseguire lavori di regolazione o manutenzione, spegnere il motore e staccare la spina elettrica.
• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.
• I rischi residui possono essere minimizzati se si rispettano nel complesso "indicazioni di sicurezza" e "uso conforme alla destinazione d'uso", nonché le istruzioni per l'uso della macchina stessa.

• Evitare avviamenti accidentali della macchina: Accertarsi che l'interruttore ON/OFF sia in posizione "0" prima di inserire la spina nella presa di corrente.

• Utilizzare l'attrezzo raccomandato nelle presenti istruzioni per l'uso. In questo modo potrete ottenere le prestazioni ottimali della vostra macchina.

• Tenere lontane le mani dalla zona di lavoro quando il prodotto è in funzione.

Avviso! Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni.

Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.

7. Dati tecnici

MIX160 MIX180
Motore 230V / 50Hz 23	30V / 50Hz
Potenza del motore 0,65 kW 0,8 kW
Regime tamburo max.	29,5 min ^-1	29,5 min ^-1
Corrente a carico massimo	2,94 A 3,62 A
Capacità 160 l 180 l
Diametro dell'apertura del tamburo	390 mm 390 mm
Tipo di protezione IP45D IP45D
Modalità operativa*	S6 30%	S6 30%
Classe di protezione	II	II
Dimensioni	1260 x 850 x 1350 mm	1260 x 850 x 1400 mm
Peso	53,8 kg	56,5 kg

Con riserva di modifiche tecniche!

*S6 30 %: Funzionamento continuativo con carico intermittente (durata del ciclo 10 min)

Per non riscaldare il motore in maniera intollerabile, il motore può operare per il 30% del tempo di ciclo con la potenza nominale specificata e deve poi continuare a funzionare per il 70% del tempo di ciclo senza carico.

Rumori e vibrazioni

Avviso:

Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB, usare degli otoprotettori adeguati.

Valori caratteristici delle emissioni sonore

I valori di rumorosità sono stati determinati secondo la norma 2005/88/CE.

MIX160 MIX180
Livello di pressione acustica L_pA	69,75 dB	67,98 dB
Incertezza K_pA	2,77 dB	5,14 dB
Livello di potenza acu-stica L_WA	90,74 dB	91,78 dB
Incertezza K_WA	1,20 dB	1,40 dB
Livello di potenza acusti-ca garantito L_WA	92 dB	93 dB

8. Disimballaggio

• Prelevare la betoniera dalla scatola con l'aiuto di un'altra persona.
• Rimuovete il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllate se il contenuto della fornitura è completo.
• Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.
• Prima dell'impiego familiarizzare con il prodotto con l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione del prodotto.

⚠ PERICOLO!

L'apparecchio e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

9. Allestimento / Prima della messa in funzione

⚠ Attenzione!

Prima della messa in funzione è obbligatorio montare completamente l'apparecchio!

Per semplificare il montaggio, lo si dovrebbe eseguire in due persone.

I sacchetti degli accessori (da A fino ad H) contengono tutta la minuteria necessaria per il montaggio (vedere Fig. 3).

Attrezzo necessario per il montaggio (non contenuto nella fornitura):

• 2x chiave fissa SW10
• 2x chiave fissa SW13
• 1x chiave fissa SW16
• 1x pinza combinata
• 1x cacciavite a lama cruciforme

9.1 Montaggio delle ruote di trasporto (5) (sacchetto degli accessori A) (Fig.4)

1. Posizionare le ruote di trasporto (5) su entrambi i lati sul piede di supporto con l'asse della ruota (12).
2. Su entrambi i lati spingere dunque una rondella sull'asse della ruota.
3. Inserire una coppiglia su entrambi i lati, attraverso il foro esterno dell'asse della ruota.
4. Fissare le ruote di trasporto (5), separando le cop-piglie l'una dall'altra con un'adeguata pinza combinata (non inclusa nel contenuto della fornitura).

9.2 Montaggio di piede di supporto (8), asta di azionamento (16) e asta di prolunga (17) sulla parte centrale del telaio (11) (sacchetto degli accessori B) (Fig. 5)

1. Tenere il piede di supporto (8) sulla parte centrale del telaio (11), come rappresentato in figura. Selezionare i fori, in modo da collocare il piede di supporto (8) nella posizione più bassa.
2. Spingere entrambe le viti esagonali M8x70 attraverso i fori.
3. Stringere le viti sempre con una rondella piana, una rondella elastica e un dado M8.
4. Stringere tutte le viti, con l'aiuto di due chiavi per dadi (SW13) (non incluse nel contenuto della fornitura).

5. Fare passare l'asta di azionamento (16) dal basso attraverso l'apposito supporto.

6. Inserire la molla dall'alto sull'asta di azionamento (16) e tenerla in posizione inserendo la coppiglia nel foro inferiore.

7. Collegare l'asta di azionamento (16) all'asta di prolunga (17) per mezzo della vite a testa esagonale M6x30. Fissarla con un dado M6.

8. Stringere la vite con l'aiuto di due chiavi per dadi (SW10) (non inclusa nel contenuto della fornitura).

9.3 Montaggio piede di supporto con asse della ruota (12) e ruote di trasporto (5) sulla parte centrale del telaio (11) (sacchetto degli accessori C) (Fig. 6)

1. Tenere il piede di supporto con asse della ruota (12) sulla parte centrale del telaio (11), come rappresentato in figura.

2. Spingere entrambe le viti esagonali M8x70 attraverso i fori.

3. Stringere le viti sempre con una rondella piana, una rondella elastica e un dado M8.

4. Stringere tutte le viti, con l'aiuto di due chiavi per dadi (SW13) (non incluse nel contenuto della fornitura).

9.4 Montaggio parte inferiore del tamburo (10) (sacchetto degli accessori D) (Fig. 7)

1. Inserire il supporto dei cuscinetti (14) come rappresentato nell'apposito punto nella parte inferiore del tamburo (10).

2. Fissare la parte inferiore del tamburo (10) con l'anello di arresto (vedere figura).

3. Fare passare allo stesso tempo il cuscinetto della parte inferiore del tamburo (10) con il supporto dei cuscinetti premontato (14) nelle aperture del telaio di base. Assicurarsi che il supporto dei cuscinetti (14) si trovi sul piede di supporto con l'asse della ruota (12).

4. Fare attenzione in questo caso alla posizione del foro.

5. Spingere la vite a testa esagonale M8x65 attraverso il foro.

6. Fissare la vite con una rondella piana, una rondella elastica e un dado M8.

7. Fissare il lato opposto per mezzo di una piastra di fissaggio (15) e delle due viti a testa esagonale M8x20.

8. Stringere le viti sempre con una rondella piana, una rondella elastica e un dado M8.

9. Stringere tutte le viti, con l'aiuto di due chiavi per dadi (SW13) (non incluse nel contenuto della fornitura).

9.5 Montaggio utensile di miscelazione (2) (sacchetto di accessori E) (Fig. 8)

1. Inserire ciascuna vite con intaglio a croce M10x20 dall'esterno, attraverso la parte inferiore del tamburo (10).

2. Spingere ciascuna rondella in gomma sulle viti con intaglio a croce appena inserite nella parte inferiore del tamburo (10).

3. A questo punto posizionare l'utensile di miscelazione (2) sulle viti con intaglio a croce montate e fissare ciascuna vite con una rondella piana, rondella elastica e un dado M10.

4. L'utensile di miscelazione (2) si può considerare montato in maniera fissa non appena viene montata la parte superiore del tamburo (9).

9.6 Montaggio parte superiore del tamburo (9) (sacchetto degli accessori F) (Fig. 9)

1. Applicare la parte superiore del tamburo (9) sulla parte inferiore del tamburo (10). Assicurarsi che i fori di fissaggio del tamburo superiore e inferiore siano allineati tra loro.

2. Attenzione! Le frecce applicate indicano l'esatto allineamento della parte inferiore del superiore (10) e di quella superiore (9).

3. Fissare la parte superiore del tamburo (9) posizionando le dieci viti M8X20, le rondelle elastiche e le rondelle.

4. Stringere poi le viti a croce con l'aiuto di una chia-ve per dadi SW13 (non inclusa nel contenuto della fornitura).

5. Inserire ciascuna vite con intaglio a croce M10x20 dall'esterno, attraverso la parte superiore del tamburo (9).

6. Spingere ciascuna rondella in gomma sulle viti con intaglio a croce appena inserite nella parte superiore del tamburo (9).

7. Fissare l'estremità superiore dell'utensile di miscelazione (2) in modo che appoggi sulle viti a croce appena inserite. Stringerlo con una rondella piana, una rondella elastica e un dado M10.

8. Stringere infine tutte e quattro le viti nella parte inferiore del tamburo (10) e nella parte superiore del tamburo (9) con l'aiuto di cacciavite a lama cruciforme e di una chiave per dadi SW16 (non inclusi nel contenuto della fornitura).

9.7 Montaggio della ruota orientabile (7) con rondella zigrinata (13) (sacchetto degli accessori G) (Fig. 10)

1. Spingere la ruota orientabile (7) con la rondella zigrinata premontata (13) sulla flangia esterna.
2. Fissarla sul supporto (13a) con le due viti a testa esagonale M8x20 e con una rondella piana, rondella elastica e un dado M8. Assicurarsi che le viti siano inserite dall'interno all'esterno.
3. Stringere infine le viti con l'aiuto di due chiavi per dadi (SW13) (non incluse nel contenuto della fornitura).

9.8 Montaggio unità motore (4) (sacchetto degli accessori H) (Fig. 11)

1. Posizionare l'unità motore (4) in modo che i perni filettati coincidano con i fori.
2. A questo punto spingere completamente l'unità motore (4) sull'albero.
3. Fissare dunque l'unità motore (4) con due rondelle piane e due dadi di arresto M8 sul perno filettato.
4. Spingere la vite a testa esagonale M8x70 attraverso il supporto sull'unità motore (4) e il foro nella parte centrale del telaio (11).
5. Fissare la vite con una rondella piana, una rondella elastica e un dado M8.
6. Stringere tutte le viti e i dadi con l'aiuto di due chia- vi per dadi (SW13) (non incluse nel contenuto della fornitura).

10. Messa in funzione

⚠ Attenzione!

Prima della messa in funzione è obbligatorio montare completamente l'apparecchio!

Azionare la betoniera solo se sono presenti tutti i pezzi (ad es. le copertura di protezione), se non ci sono difetti e se la linea di allacciamento non è danneggiata.

10.1 Installazione

• Posizionare la betoniera in orizzontale su una base solida e piana. Impedire dunque un affondamento della macchina.
• Non appoggiare la betoniera sulla linea di allacciamento!
• Posare la linea di allacciamento in modo che questa non sia piegata o schiacciata e che non possa essere danneggiata.

Indicazione:

Il tamburo deve poter ruotare verso destra e sinistra. Per svuotare il tamburo, sotto il tamburo deve esserci spazio per un contenitore dalla capienza sufficiente (ad ed. una vaschetta per malta). All'atto del posizionamento della macchina, assicurarsi che sia garantito uno scarico privo di ostacoli del tamburo miscelatore.

10.2 Accensione/spegnimento (Fig.1)

ATTENZIONE!

Pericolo di lesioni!

Un tamburo miscelatore in rotazione può provocare lesioni.

• Non allungare le mani nel tamburo mescolatore in funzione.

• Non inserire alcun oggetto nel tamburo mescolatore in movimento (ad es. pale o simili).

• Collegare un cavo di prolunga adatto alla linea di allacciamento della betoniera.

• Inserire il cavo di prolunga in una presa.
• Azionare l'interruttore ON/OFF (3) "I" (tasto verde) per avviare l'apparecchio.
• Premere nuovamente l'interruttore ON/OFF (3) "0" (tasto rosso) per spegnere l'apparecchio.

10.2.1 Protezione termica

In caso di sovraccarico e surriscaldamento, il sistema protettivo di spegnimento integrato disattiva, per ragioni di sicurezza, l'apparecchio.

1. Attendere circa 15 minuti fino a quando il motore non si è raffreddato.
2. Riavviare l'apparecchio, premendo sull'interrutto-re di accensione/spegnimento (5) "I" (tasto verde).

10.3 Regolazione del tamburo (1)

(Fig. 1, Fig. 12a/12b)

Per la produzione di calcestruzzo o malta occorre inne- stare la betoniera in una determinata posizione di mis- celazione. Solo la corretta posizione di miscelazione garantisce i migliori risultati del miscelatore e assicura uno svolgimento operativo privo di problemi.

1. Per la regolazione del tamburo (1), tenere sempre ben stretta la ruota orientabile (7).
2. Allentare il dispositivo orientabile, azionando l'asta di azionamento (16) verso il basso con il piede. In questo modo si allenta la zigrinatura della rondella zigrinata (13).

3. Ruotare il tamburo (1) fino alla posizione adatta al proprio materiale di miscelazione.

4. Fig. 12a: Posizione del tamburo per la produzione di malta.

5. Fig. 12b: Posizione del tamburo per la produzione di calcestruzzo.

6. Una volta che il tamburo (1) si trova nella posizione desiderata, inserire nuovamente l'asta di azionamento (16) nella rondella zigrinata (13).

10.4 Riempimento (Fig. 12a + 12b)

ATTENZIONE!

Pericolo per la salute e pericolo di lesioni!

L'inalazione di polvere può determinare danni alla salute.

Non toccare cemento o additivi senza guanti protettivi.

• Indossare un respiratore antipolvere.
• Indossare dei guanti protettivi e non allungare mai gli arti nel tamburo miscelatore in funzione.

AVVISO!

Pericolo di ribaltamento!

Fare attenzione, prima del riempimento, al fatto che la betoniera sia stabile.

• Azionare la betoniera sono su un fondo resistente e piano (in sicurezza contro il ribaltamento).
• All'atto del riempimento o con tamburo in funzione, non modificare mai la posizione della betoniera.

• Azionare la betoniera sono su un fondo resistente e piano (in sicurezza contro il ribaltamento).

• Azionare l'interruttore ON/OFF (3) "I" (tasto verde) per avviare l'apparecchio.

• Verificare la posizione di miscelazione sulla rondella zigrinata (13).
• Fig. 12a: Posizione del tamburo per la produzione di malta.
• Fig. 12b: Posizione del tamburo per la produzione di calcestruzzo.
• Introdurre nel tamburo in funzione (1) il materiale di miscelazione. Non riempire troppo il tamburo (1). Cautela! Pericolo di parti in movimento!
• Non gettare materiale in grande quantità nel tamburo (1), al fine di evitare che si attacchi alla parte inferiore del tamburo (1). Apportare materiale suddiviso in porzioni più piccole.
• Prima del riempimento, accertarsi che l'apertura del tamburo (1) sia allineata in modo che non possa cadere del materiale di miscelazione dal tamburo stesso (1).

Indicazione: Per la composizione e la qualità del materiale di miscelazione, ricorrere alla consulenza di un esperto.

10.5 Scarico (Fig. 12c)

1. Posizionare un contenitore di capacità sufficiente (ad es. una vaschetta per malta) sotto al tamburo (1). Assicurarsi che il materiale di miscelazione non possa cadere sul fondo.
2. Sbloccare il dispositivo orientabile, tirando verso di sé la ruota orientabile (1). In questo modo si allenta la zigrinatura della rondella zigrinata (14).
3. Ruotare dunque il tamburo (1) lentamente verso il basso per svuotarlo.

11. Allacciamento elettrico

I motore elettrico installato è collegato e pronto per l'e- sercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti.

L'allacciamento alla rete lato cliente e il cavo di pro-lunga utilizzato devono essere conformi a tali norme.

11.1 Cavi di collegamento elettrico difettosi

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento. Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi per il collegamento elettrico devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la dicitura H07RN.

La designazione del tipo deve essere stampata sul cavo di collegamento.

In caso di motore a corrente alternata monofase si consiglia, per macchine con un'elevata corrente di avviamento (a partire da 3000 Watt), di impiegare una protezione di tipo C da 16A o di tipo K da 16A!

12. Pulizia

⚠ AVVISO!

Pericolo di lesioni!

Il prodotto può avviarsi in modo inaspettato e dunque portare a lesioni.

• Spegnere il motore prima di tutti gli interventi di pulizia e di manutenzione.
• Prima di tutti gli interventi di pulizia staccare la spina elettrica.

INDICAZIONE!

Pericolo di danni!

Se penetra acqua nell'unità motore, ne possono conseguire danni al motore stesso. Non battere sul tamburo miscelatore con oggetti duri (martello, pala, etc.). Un tamburo miscelatore deformato influisce sul processo di miscelazione e diventa più difficile da pulire.

• Pulire il prodotto con una spazzola o un raschietto.
• Non immergere il prodotto in acqua o in altri liquidi e non pulire l'unità motore spruzzando con un'idropulitrice.

Si raccomanda di pulire l'apparecchio con cura, all'interno e all'esterno, subito dopo ogni utilizzo. Lo sporco non deve mai essere rimosso con un martello, una pala o cose simili.

Dopo ogni utilizzo della betoniera:

1. Pulire il tamburo (1) con acqua e rimuovere il cemento e le incrostazioni di malta con una spazzola o un raschietto.
2. Per pulire la parte interna del tamburo, fare scorre- re alche spalata di ghiaia con acqua.

13. Trasporto

AVVISO!

Pericolo di lesioni!

Il prodotto può avviarsi in modo inaspettato e dunque portare a lesioni.

• Spegnere il motore prima del trasporto.
• Scollegare la spina elettrica.

13.1 Trasporto su veicolo (Fig. 13d)

1. Allentare il dispositivo orientabile, azionando l'asta di azionamento (16) verso il basso con il piede. In questo modo si allenta la zigrinatura della rondella zigrinata (13).

2. Posizionare dunque il tamburo (1) con l'apertura di riempimento verso il basso.

3. Rimuovere le viti dal piede di supporto (8) e dal piede di supporto con asse della ruota (12).

4. Chiudere il piede di supporto (8) e il piede di supporto con asse della ruota (12).
5. Fissare la betoniera con una cinghia di tensionamento per evitarne lo scivolamento.
6. Non sollevare la betoniera con una gru.

13.2 Trasporto fino alla postazione di lavoro (Fig. 13d)

1. Allentare il dispositivo orientabile, azionando l'asta di azionamento (16) verso il basso con il piede. In questo modo si allenta la zigrinatura della rondella zigrinata (13).
2. Posizionare dunque il tamburo (1) con l'apertura di riempimento verso il basso.
3. In caso di trasporto breve, inclinare leggermente la betoniera e trasportarla sulle ruote di trasporto (5).

14. Stoccaggio

Stoccare l'apparecchio e i relativi accessori in un luogo buio, asciutto e non soggetto a gelo, non accessibile ai bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C.

Coprire la betoniera per proteggerla da polvere o umidità.

Conservare le istruzioni per l'uso nei pressi dell'elet-troutensile.

15. Manutenzione

⚠ AVVISO!

Pericolo di lesioni!

Il prodotto può avviarsi in modo inaspettato e dunque portare a lesioni.

• Spegnere il motore prima di tutti gli interventi di manutenzione.
• Scollegare la spina elettrica prima di ogni inter- vento di manutenzione.

15.1 Controllo della tensione della cinghia (Fig. 11a)

La tensione della cinghia è impostata correttamente in fabbrica. Non è possibile mettere a punto la tensione della cinghia.

1. Rimuovere la copertura dell'unità motore (4) allentando le viti (4a) sull'unità motore stessa (4). A tal fine, utilizzare un cacciavite a croce (non compreso nel contenuto della fornitura).

2. Controllare la tensione della cinghia. Premendo con il dito sulla cinghia, questa dovrebbe cedere di circa 5 mm.

3. Riapplicare la coperchio sull'unità motore (4) e stringere le viti (4a). A tal fine, utilizzare un cacciavite a croce (non compreso nel contenuto della fornitura).

15.2 Sostituire la cinghia

Le cinghie sono pezzi soggetti ad usura che devono essere sostituiti trascorso un certo intervallo di tempo.

1. Rimuovere la copertura dell'unità motore (4) allentando le viti (4a) sull'unità motore stessa (4).
2. Rimuovere il rivestimento del motore.
3. Il lato scanalato della nuova cinghia trapezoidale dovrebbe puntare verso l'esterno al momento dell'inserimento. Assicurarsi per prima cosa di montare la parte inferiore della cinghia trapezoidale.
4. Controllare la tensione della cinghia. Premendo con il dito sulla cinghia, questa dovrebbe cedere di circa 5 mm. Non è possibile mettere a punto la cinghia successivamente.
5. Riapplicare la coperchio sull'unità motore (4) e stringere le viti (4a).

15.3 Allacciamenti e riparazioni

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore
  • Dati della piastrina indicatrice della macchina

15.4 Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.

Pezzi soggetti a usura*: Cinghia

* non necessariamente compreso nel contenuto della fornitura!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

16. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.

• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:

• Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali).

• Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
• È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.
• Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.

- In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.

- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nei paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

1. Risoluzione dei guasti

Guasto	Possibile	Azione correttiva
Il motore non si avvia	Tensione di rete assente Controllo	della protezione
	Cavo di collegamento difettoso	Fare controllare o sostituire da un elettricista esperto
Il motore si spegne	Motore sovraccarico Far raffreddare il motore
	Aperture di alimentazione e di scarico dell'aria sull'unità motore sporche	Pulire le aperture di alimentazione e di scarico dell'aria
Il motore gira, ma il tamburo rimane fermo	La cinghia trapezoidale slitta Sostituire la cinghia trapezoidale

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
