MIX160 - αναμικτήρας τσιμέντου SCHEPPACH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Μπετονιέρα (αναμικτήρας τσιμέντου)
Μάρκα	Scheppach
Μοντέλο	MIX160
Διαστάσεις (Μ × Π × Υ)	1260 × 850 × 1350 χιλ.
Βάρος	53,8 kg
Ηλεκτρική τροφοδοσία	230 V / 50 Hz, μονοφασικό
Ισχύς κινητήρα	0,65 kW
Χωρητικότητα τυμπάνου	160 λίτρα
Μέγιστη ταχύτητα τυμπάνου	29,5 min⁻¹
Διάμετρος ανοίγματος τυμπάνου	390 χιλ.
Δείκτης προστασίας	IP45D
Τρόπος λειτουργίας	S6 30% (συνεχής με φορτίο έκθεσης)
Κατηγορία προστασίας	II
Ρεύμα πλήρους φορτίου	2.94 A
Στάθμη ηχητικής πίεσης (L_pA)	69.75 dB(A)
Εγγυημένη στάθμη ηχητικής ισχύος (L_WA)	93 dB(A)
Προβλεπόμενη χρήση	Ανάμειξη σκυροδέματος και κονιάματος για οικιακή χρήση
Διατάξεις ασφαλείας	Θερμική προστασία, διακόπτης έκτακτης ανάγκης, ασφαλιζόμενος μηχανισμός περιστροφής
Τροχοί μεταφοράς	2 τροχοί μεταφοράς + 1 περιστρεφόμενος τροχός
Συνιστώμενη συντήρηση	Καθαρισμός μετά από κάθε χρήση, περιοδικός έλεγχος ιμάντα
Ανταλλακτικά φθοράς	Τραπεζοειδείς ιμάντες
Εγγύηση	Νόμιμη εγγύηση (ελαττωματικά ανταλλακτικά αντικαθίστανται δωρεάν)

Συχνές ερωτήσεις - MIX160 SCHEPPACH

Πώς συναρμολογώ την μπετονιέρα MIX160;

Η συναρμολόγηση απαιτεί δύο άτομα. Αρχικά στερεώστε τους τροχούς μεταφοράς στον άξονα, στη συνέχεια τοποθετήστε το σταντ, τη ράβδο λειτουργίας και το κεντρικό τμήμα του πλαισίου. Συναρμολογήστε τα κάτω και άνω τμήματα του τυμπάνου, εγκαταστήστε τον μηχανισμό ανάμειξης, τον περιστρεφόμενο τροχό και τέλος το μπλοκ κινητήρα. Χρησιμοποιήστε τα παρεχόμενα κλειδιά (SW10, SW13, SW16) και ακολουθήστε τα διαγράμματα του εγχειριδίου.

Ποια είναι η μέγιστη χωρητικότητα της μπετονιέρας MIX160;

Η χωρητικότητα του τυμπάνου είναι 160 λίτρα. Μην υπερβαίνετε αυτήν την ποσότητα για να αποφύγετε την υπερφόρτωση και να εξασφαλίσετε ομοιογενή ανάμειξη.

Πώς ξεκινάω και σταματάω την μπετονιέρα;

Συνδέστε τη συσκευή σε πρίζα. Πατήστε το πράσινο κουμπί «I» του διακόπτη On/Off για εκκίνηση και το κόκκινο κουμπί «0» για διακοπή. Σε περίπτωση υπερθέρμανσης, η θερμική προστασία διακόπτει τον κινητήρα. Αφήστε τη να κρυώσει για 15 λεπτά πριν την επανεκκίνηση.

Ποιοι είναι οι βασικοί κανόνες ασφαλείας;

Φοράτε πάντα εξοπλισμό ατομικής προστασίας: παπούτσια ασφαλείας, γάντια, γυαλιά και μάσκα αναπνοής. Μην βάζετε ποτέ τα χέρια σας στο περιστρεφόμενο τύμπανο. Τοποθετήστε το μηχάνημα σε επίπεδο και σταθερό έδαφος. Αποσυνδέστε το φις πριν από οποιαδήποτε συντήρηση.

Πώς ρυθμίζω την κλίση του τυμπάνου για διαφορετικά μείγματα;

Πατήστε με το πόδι τη ράβδο λειτουργίας για να λύσετε την ασφάλεια. Περιστρέψτε το τύμπανο στην επιθυμητή θέση: θέση κονιάματος (εικόνα 12a) ή θέση σκυροδέματος (εικόνα 12b). Αφήστε τη ράβδο για να ασφαλίσει.

Πώς καθαρίζω την μπετονιέρα μετά τη χρήση;

Σταματήστε τον κινητήρα και αποσυνδέστε το φις. Καθαρίστε το εσωτερικό και εξωτερικό του τυμπάνου με βούρτσα ή ξύστρα. Για επίμονα υπολείμματα, ρίξτε μερικά φτυάρια χαλίκι με νερό και λειτουργήστε. Μην βυθίζετε ποτέ το μπλοκ κινητήρα και μη χρησιμοποιείτε πλυντήριο υψηλής πίεσης.

Πώς μεταφέρω την μπετονιέρα;

Για μικρή μεταφορά, τοποθετήστε το τύμπανο με το άνοιγμα προς τα κάτω και γείρετε το μηχάνημα στους τροχούς του. Για μεταφορά με όχημα, διπλώστε το σταντ και ασφαλίστε την μπετονιέρα με ιμάντα για να αποφύγετε ολίσθηση.

Τι κάνω αν ο κινητήρας δεν ξεκινά;

Ελέγξτε πρώτα την τάση δικτύου και την ασφάλεια. Αν το καλώδιο σύνδεσης είναι κατεστραμμένο, ζητήστε από ηλεκτρολόγο να το αντικαταστήσει. Αν ο κινητήρας σταματήσει κατά τη λειτουργία, περιμένετε να κρυώσει και καθαρίστε τις οπές εξαερισμού του μπλοκ κινητήρα.

Πώς ελέγχω και αντικαθιστώ τον τραπεζοειδή ιμάντα;

Αποσυνδέστε τη συσκευή. Αφαιρέστε το κάλυμμα του μπλοκ κινητήρα ξεβιδώνοντας τις βίδες. Πιέστε τον ιμάντα: πρέπει να βυθίζεται περίπου 5 χιλ. Αν είναι φθαρμένος, αντικαταστήστε τον με την αυλακωτή πλευρά προς τα έξω. Σφίξτε το κάλυμμα μετά την επέμβαση.

Πού μπορώ να βρω ανταλλακτικά για το MIX160;

Τα ανταλλακτικά φθοράς (ιμάντες) και αξεσουάρ διατίθενται από το κέντρο σέρβις Scheppach. Χρησιμοποιήστε τον κωδικό QR στην αρχική σελίδα ή επικοινωνήστε με τον αντιπρόσωπό σας. Για ηλεκτρικές επισκευές, απευθυνθείτε σε ειδικό ηλεκτρολόγο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MIX160 SCHEPPACH

Εξήγηση των συμβόλων πάνω στη συσκευή

	Πριν από τη θέση σε λειτουργία, διαβάστε και τηρείτε τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας!
	Το τοποθετήστε τον αναμεικτήρα σκυροδέματος πάνω σε οριζόντιο και σταθερό έδαφος!
	Ο αναμεικτήρας σκυροδέματος δεν επιτρέπεται να μετακινείται κατά τη λειτουργία του!
	Κρατάτε μακριά από τη συσκευή μη εξουσιοδοτημένα άτομα και παιδιά!
	Η συσκευή φέρει προστατευτική ηλεκτρική μόνωση!Προσοχή! Η κατηγορία προστασίας διατηρείται μόνον αν στο σέρβις χρησιμοποιούνται τα γνήσια μονωτικά και δεν τροποποιούνται οι αποστάσεις απομόνωσης.
	Πριν από καθαρισμό ή συντήρηση αποσυνδέετε το φις ρευματοληψίας από την πρίζα!
	Ο αναμεικτήρας σκυροδέματος επιτρέπεται να λειτουργεί μόνο με πλήρως κλειστή προστατευτική διάταξη!
	Φοράτε προστατευτικό ρουχισμό!
	Μην πλησιάζετε το χέρι σας στο κινούμενο τύμπανο!
	Προφύλαξη!Κίνδυνος σύνθλιψης στην οδοντωτή στεφάνη!
	Βοήθημα συναρμολόγησης!Βλ.: Συναρμολόγηση, εγκατάσταση επάνω τμήματος τυμπάνου (Εικ. 6)
	Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.
	Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές κανονιστικές Οδηγίες.

Περιεχόμενα: Σελίδα:

1. Εισαγωγή 249
2. Περιγραφή του προϊόντος 249
3. Παραδοτέο υλικό 249
4. Ενδεδειγμένη χρήση......249
5. Υποδείξεις ασφαλείας 250
6. Υπολειπόμενοι κίνδυνοι 251
7. Τεχνικά χαρακτηριστικά 251
8. Αποσυσκευασία......252
9. Συναρμολόγηση / Πριν από τη θέση σε λειτουργία 252
10. Θέση σε λειτουργία......254
11. Ηλεκτρική σύνδεση....256
12. Καθαρισμός 256
13. Μεταφορά 256
14. Αποθήκευση 257
15. Συντήρηση 257
16. Απόρριψη και ανακύκλωση......257
17. Αντιμετώπιση προβλημάτων 258
18. Δήλωση συμμόρφωσης 296

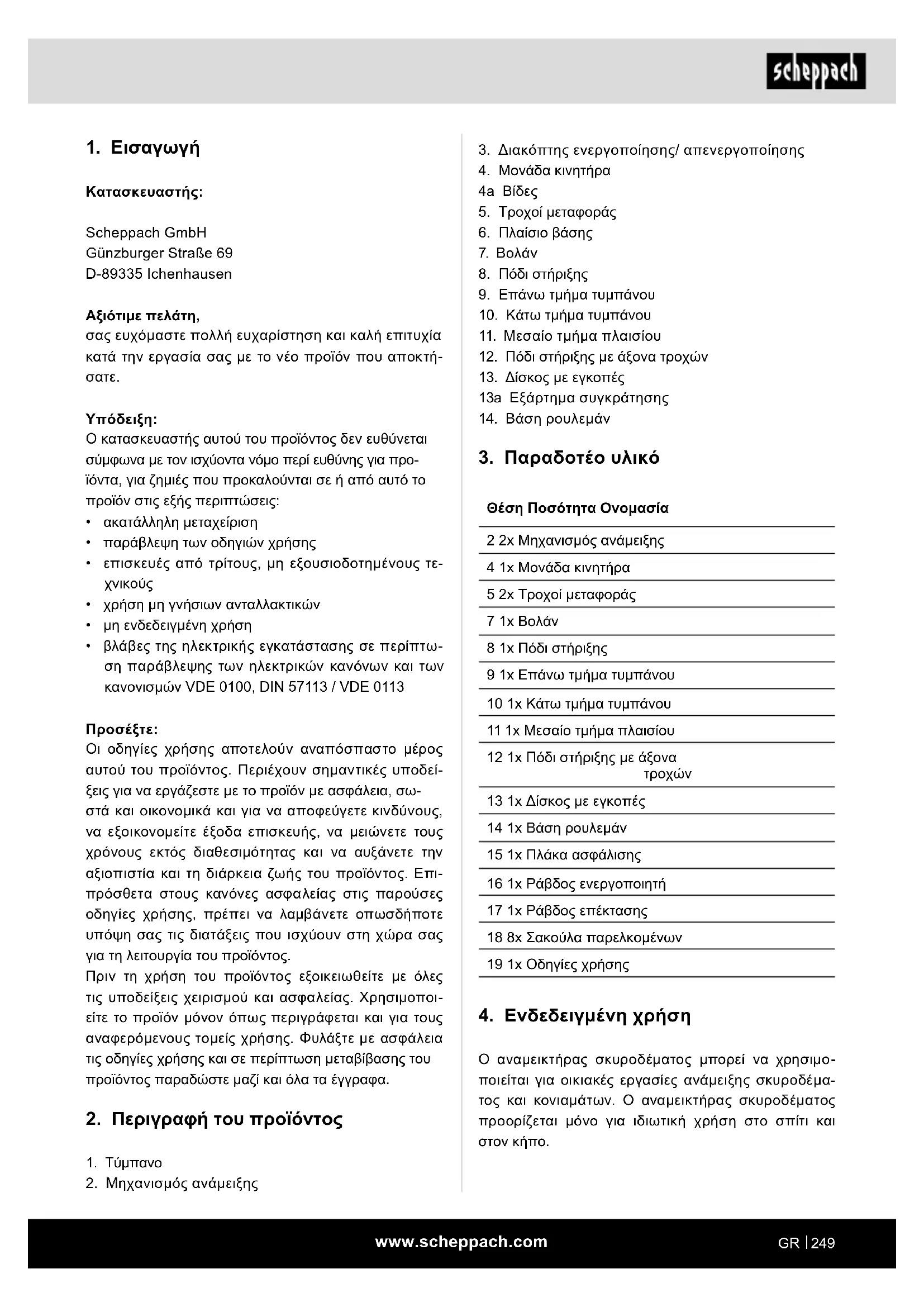

1. Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

σας ευχόμαστε πολλή ευχαρίστηση και καλή επιτυχία κατά την εργασία σας με το νέο προϊόν που αποκτήσατε.

Υπόδειξη:

Ο κατασκευαστής αυτού του προϊόντος δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης για προϊόντα, για ζημιές που προκαλούνται σε ή από αυτό το προϊόν στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση
  • παράβλεψη των οδηγιών χρήσης
• επισκευές από τρίτους, μη εξουσιοδοτημένους τε- χνικούς
  • χρήση μη γνήσιων ανταλλακτικών
  • μη ενδεδειγμένη χρήση
• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτωση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE 0113

Προσέξτε:

Οι οδηγίες χρήσης αποτελούν αναπόσπαστο μέρος αυτού του προϊόντος. Περιέχουν σημαντικές υποδεί- ξεις για να εργάζεστε με το προϊόν με ασφάλεια, σω- στά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους εκτός διαθεσιμότητας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής του προϊόντος. Επι- πρόσθετα στους κανόνες ασφαλείας στις παρούσες οδηγίες χρήσης, πρέπει να λαμβάνετε οπωσδήποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία του προϊόντος.

Πριν τη χρήση του προϊόντος εξοικειωθείτε με όλες τις υποδείξεις χειρισμού και ασφαλείας. Χρησιμοποιείτε το προϊόν μόνον όπως περιγράφεται και για τους αναφερόμενους τομείς χρήσης. Φυλάξτε με ασφάλεια τις οδηγίες χρήσης και σε περίπτωση μεταβίβασης του προϊόντος παραδώστε μαζί και όλα τα έγγραφα.

2. Περιγραφή του προϊόντος

1. Τύμπανο

2. Μηχανισμός ανάμειξης

3. Διακόπτης ενεργοποίησης/ απενεργοποίησης

4. Mováδα κινητήρα
   4a Bíðες
5. Τροχοί μεταφοράς
6. Πλαίσιο βάσης
7. Βολάν
8. Πόδι στήριξης
9. Επάνω τμήμα τυμπάνου
10. Κάτω τμήμα τυμπάνου
11. Μεσαίο τμήμα πλαισίου
12. Πόδι στήριξης με άξονα τροχών
13. Δίσκος με εγκοπές
    13a Εξάρτημα συγκράτησης
14. Βάση ρουλεμάν

3. Παραδοτέο υλικό

Θέση Ποσότητα Ονομασία

2 2x Mηχανισμός ανάμειξης

4 1x Μονάδα κινητήρα

5 2x Τροχοί μεταφοράς

7 1x Βολάν

8 1x Πόδι στήριξης

9 1x Επάνω τμήμα τυμπάνου

10 1x Κάτω τμήμα τυμπάνου

11 1x Μεσαίο τμήμα πλαισίου

12 1x Πόδι στήριξης με άξονα τροχών

13 1x Δίσκος με εγκοπές

14 1x Βάση ρουλεμάν

15 1x Πλάκα ασφάλισης

16 1x Ράβδος ενεργοποιητή

17 1x Ράβδος επέκτασης

18 8x Σακούλα παρελκομένων

19 1x Οδηγίες χρήσης

4. Ενδεδειγμένη χρήση

Ο αναμεικτήρας σκυροδέματος μπορεί να χρησιμο- ποιείται για οικιακές εργασίες ανάμειξης σκυροδέμα- τος και κονιαμάτων. Ο αναμεικτήρας σκυροδέματος προορίζεται μόνο για ιδιωτική χρήση στο σπίτι και στον κήπο.

Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σύμφωνα με την ενδεδειγμένη χρήση του. Κάθε χρήση πέραν αυτής θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προκαλούμενες από αυτή τη χρήση, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής.

Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγιών συναρμολόγησης και των υποδείξεων λειτουργίας που υπάρχουν στις Οδηγίες χειρισμού.

Όσοι χρησιμοποιούν και συντηρούν το προϊόν πρέπει να είναι εξοικειωμένοι με αυτό και να έχουν ενημερωθεί για τους ενδεχόμενους κινδύνους.

Οι τροποποιήσεις στο προϊόν αποκλείουν κάθε ευθύνη του κατασκευαστή καθώς και κάθε ευθύνη για όσες ζημιές προκύψουν από αυτές.

Η λειτουργία του προϊόντος επιτρέπεται μόνο με γνήσια εξαρτήματα και γνήσια αξεσουάρ από τον κατασκευαστή.

Πρέπει να τηρούνται οι κανονισμοί ασφαλείας, εργασίας και συντήρησης του κατασκευαστή καθώς και οι διαστάσεις που αναφέρονται στα τεχνικά χαρακτηριστικά.

Λάβετε υπόψη ότι τα προϊόντα μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν το προϊόν χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

Ο κατασκευαστής δεν ευθύνεται για ζημιές, που έχουν προκληθεί από μη ενδεδειγμένη χρήση ή λανθασμένο χειρισμό.

Εξήγηση των λέξεων επισήμανσης που υπάρχουν στις οδηγίες χειρισμού

KINAYNOΣ

Λέξη επισήμανσης μιας άμεσα επικείμενης επικίνδυνης κατάστασης η οποία, αν δεν αποφευχθεί, θα έχει ως συνέπεια θάνατο ή βαρύ τραυματισμό.

⚠️ ПРОФУЛАЕН

Λέξη επισήμανσης μιας ενδεχόμενης επικίνδυνης κατάστασης η οποία, αν δεν αποφευχθεί, θα μπορούσε να έχει ως συνέπεια μικρής ή μέτριας βαρύτητας τραυματισμό.

ΠΡΟΣΟΧΗ

Λέξη επισήμανσης μιας ενδεχόμενης επικίνδυνης κατάστασης η οποία, αν δεν αποφευχθεί, θα μπορούσε να έχει ως συνέπεια υλικές ζημιές στο προϊόν/σε ιδιοκτησία.

5. Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν χρησιμοποιείτε ηλεκτρικά εργαλεία, θα πρέπει να ακολουθείτε τις ακόλουθες βασικές προφυλάξεις ασφαλείας, ώστε να μειώσετε τον κίνδυνο φωτιάς, ηλεκτροπληξίας και τραυματισμού.

Διαβάστε όλες τις οδηγίες, πριν εργαστείτε με αυτή τη συσκευή.

- Τηρείτε όλες τις υποδείξεις ασφαλείας και υποδείξεις κινδύνου που υπάρχουν πάνω στη συσκευή.

• Διατηρείτε σε ευανάγνωστη κατάσταση όλες τις υποδείξεις ασφαλείας και υποδείξεις κινδύνου που υπάρχουν πάνω στο προϊόν.

- Οι διατάξεις ασφαλείας στο προϊόν δεν επιτρέπεται να αφαιρούνται ή να τίθενται σε αχρηστία.

- Ελέγξτε τα καλώδια ρεύματος. Μη χρησιμοποιείτε ελαττωματικά καλώδια σύνδεσης.

- Πριν από θέση σε λειτουργία, ελέγχετε τη σωστή λειτουργία της συσκευής.

- Κρατάτε τα μη εξουσιοδοτημένα άτομα και τα παιδιά μακριά από τον αναμεικτήρα σκυροδέματος.

- Απαγορεύεται η χρήση από άτομα τα οποία βρίσκονται υπό την επήρεια αλκοόλ, ναρκωτικών και φαρμακευτικών ουσιών.

- Ο χειριστής είναι υποχρεωμένος να φορά τον απαι- τούμενο ατομικό εξοπλισμό προστασίας (ΑΕΠ).

- Προφύλαξη κατά την εργασία: Κίνδυνος τραυματισμού από περιστρεφόμενα μέρη.

- Εκτελείτε εργασίες καθαρισμού και συντήρησης και τις διαδικασίες εξάλειψης προβλημάτων μόνο με απενεργοποιημένο τον κινητήρα. Αποσυνδέστε το φις ρευματοληψίας από την πρίζα!

- Εργασίες εγκατάστασης, επισκευές και εργασίες συντήρησης στην ηλεκτρική εγκατάσταση επιτρέπεται να εκτελούνται μόνο από ειδικούς τεχνικούς.

- Όλες οι διατάξεις προστασίας και ασφαλείας πρέπει να τοποθετούνται ξανά αμέσως μετά την ολοκλήρωση των εργασιών επισκευής και συντήρησης.

• Κατά την απομάκρυνση από τον χώρο εργασίας, απενεργοποιείτε τον κινητήρα και αποσυνδέετε το φις ρευματοληψίας από την πρίζα!
• Προσέχετε ώστε να υπάρχει επαρκής φωτισμός. Ο ανεπαρκής φωτισμός μπορεί να αυξήσει αισθητά τον κίνδυνο τραυματισμού!
• Σε περίπτωση κινδύνου απενεργοποιήστε τη συσκευή και αποσυνδέστε το φις ρευματοληψίας!
  • Ποτέ μην τοποθετείτε τα χέρια σας πάνω σε κινούμενα μέρη του μηχανήματος όταν είναι ενεργοποιημένη η συσκευή. Υπάρχει ο κίνδυνος εμπλοκής / περιτύλιξης από το περιστρεφόμενο τύμπανο ή τα περιστρεφόμενα εργαλεία ανάμειξης.
• Δεν επιτρέπεται να λειτουργεί η συσκευή κατά τη διάρκεια της μετακίνησής της σε άλλη θέση!
• Η συσκευή επιτρέπεται να τοποθετείται μόνο πάνω σε μια επίπεδη και οριζόντια επιφάνεια!
• Υπάρχει κίνδυνος εισπνοής δηλητηριωδών ατμών και υλικών σε μορφή σκόνης.

Πρόσθετες υποδείξεις ασφαλείας για αναμεικτή- ρες σκυροδέματος

• Ο αναμεικτήρας σκυροδέματος επιτρέπεται να τεθεί σε λειτουργία μόνο αν είναι πλήρως συναρμολογημένος.
• Ελέγχετε τα καλώδια σύνδεσης για ζημιές πριν τη θέση σε λειτουργία.
  • Φοράτε υποδήματα ασφαλείας, γάντια, προστατευ- τικά γυαλιά και μάσκα προστασίας της αναπνοής.
  • Κρατάτε χέρια και πόδια μακριά από κινητά μέρη.
• Μην πλησιάζετε τα χέρια σας μέσα στο κινούμενο τύμπανο ανάμειξης.
• Μην εισάγετε αντικείμενα μέσα στο κινούμενο τύμπανο ανάμειξης, π.χ. φτυάρια ή παρόμοια.
• Κίνδυνος τραυματισμού όταν περιστρέφεται το τύμπανο ανάμειξης.
• Ο αναμεικτήρας σκυροδέματος επιτρέπεται να λει- τουργεί μόνο με γνήσια ανταλλακτικά.
• Οι εργασίες επισκευής στον αναμεικτήρα σκυροδέματος επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένες ειδικευμένες επιχειρήσεις.
• Μην αφήνετε χωρίς επίβλεψη αναμεικτήρα σκυροδέματος που βρίσκεται σε ετοιμότητα λειτουργίας.
  • Πριν απομακρυνθείτε από τη θέση εργασίας, απενεργοποιήστε το μηχάνημα και αποσυνδέστε το φις ρευματοληψίας από την πρίζα.

6. Υπολειπόμενοι κίνδυνοι

Το προϊόν είναι κατασκευασμένο σύμφωνα με το τελευταίο επίπεδο της τεχνολογίας και τους αναγνωρισμένους τεχνικούς κανόνες ασφαλείας. Κατά την εργασία ενδέχεται παρόλα αυτά να παρουσιαστούν μεμονωμένοι υπολειπόμενοι κίνδυνοι.

• Κίνδυνος τραμματισμού από περιστρεφόμενα μέρη.
- Κίνδυνος για την υγεία από ηλεκτρικό ρεύμα σε περίπτωση χρήσης ακατάλληλων καλωδίων ηλεκτρικής σύνδεσης.
• Πριν πραγματοποιήσετε εργασίες ρύθμισης ή συντήρησης, απενεργοποιήστε τον κινητήρα και αφαιρέστε το φις ρευματοληψίας από την πρίζα.
- Παρά όλες τις προφυλάξεις που έχουν ληφθεί ενδέχεται πέραν αυτών να υπάρχουν μη προφανείς υπολειπόμενοι κίνδυνοι.
- Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστοποιηθούν όταν τηρούνται οι "Υποδείξεις ασφαλείας" και η "Ενδεδειγμένη χρήση", καθώς και οι οδηγίες χρήσης στην ολότητά τους.
- Αποφεύγετε αθέλητη θέση σε λειτουργία του μηχανήματος: Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης/ απενεργοποίησης βρίσκεται στο "0", πριν συνδέσετε το φις στην πρίζα.
- Χρησιμοποιείτε το εργαλείο που συνιστάται στις παρούσες Οδηγίες χρήσης. Έτσι απολαμβάνετε πάντα τη μέγιστη απόδοση από το μηχάνημά σας.
- Κρατάτε τα χέρια σας μακριά από την περιοχή εργασίας, όταν είναι σε λειτουργία το προϊόν.

Δ Προειδοποίηση! Αυτό το ηλεκτρικό εργαλείο πα- ράγει ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα.

Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

7. Τεχνικά χαρακτηριστικά

MIX160 MIX180
Κινητήρας 230 V / 50 Hz	230 V / 50 Hz
Ισχύς κινητήρα	0,65 kW	0,8 kW
Μέγ. αριθμός στροφών τυμπάνου	29,5 min ^-1	29,5 min ^-1
Ρεύμα πλήρους φορτίου	2,94 A 3,62	A
Χωρητικότητα σε όγκο	160 l 180 l
Διάμετρος ανοίγμα- τος τυμπάνου	390 mm 390	mm
Βαθμός προστασίας	IP45D	IP45D
Τρόπος λειτουργίας*	S6 30%	S6 30%
Κατηγορία προστα- σίας	II	II
Διαστάσεις	1260 x 850 x 1350 mm	1260 x 850 x 1400 mm
Βάρος	53,8 kg	56,5 kg

Με την επιφύλαξη τεχνικών τροποποιήσεων!

*S6 30 %: Συνεχής λειτουργία με διαλείπον περιοδικό φορτίο (διάρκεια λειτουργίας 10 λεπτά)

Για να μην θερμανθεί ανεπίτρεπτα, ο κινητήρας επι- τρέπεται για 30% του χρόνου λειτουργίας να λειτουρ- γεί με την καθορισμένη ονομαστική ισχύ και κατόπιν πρέπει για 70% της διάρκειας λειτουργίας να συνεχίσει να λειτουργεί χωρίς φορτίο.

Θόρυβος και κραδασμοί

⚠️ Προειδοποίηση:

Ο θόρυβος μπορεί να έχει σοβαρές επιπτώσεις στην υγεία σας. Αν ο θόρυβος του μηχανήματος υπερβαίνει τα 85 dB, φοράτε κατάλληλη προστασία ακοής.

Χαρακτηριστικές τιμές θορύβου

Οι τιμές θορύβου προσδιορίστηκαν βάσει της Οδηγίας 2005/88/ΕΚ.

	MIX160	MIX180
Στάθμη ηχητικής πίεσης L_pA	69,75 dB	67,98 dB
Αβεβαιότητα K_pA	2,77 dB	5,14 dB
Στάθμη ηχητικής ισχύος L_WA	90,74 dB	91,78 dB
Αβεβαιότητα K_WA	1,20 dB	1,4 dB
Εγγυημένη στάθμη ηχητικής ισχύος L_WA	92 dB	93 dB

8. Αποσυσκευασία

- Αφαιρέστε τον αναμεικτήρα σκυροδέματος από το χαρτοκιβώτιο με δύο άτομα.

• Απομακρύνετε τα υλικά συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον υπάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά. Σε περίπτωση αξίωσης πρέπει να ειδοποιηθεί άμεσα ο μεταφορέας. Μεταγενέστερες αξιώσεις δεν αναγνωρίζονται.
• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.
• Πριν τη χρήση, εξοικειωθείτε με το προϊόν με τη βοήθεια των οδηγιών χρήσης.
• Για αξεσουάρ, φθειρόμενα εξαρτήματα και ανταλλακτικά, χρησιμοποιείτε μόνο γνήσια εξαρτήματα. Ανταλλακτικά μπορείτε να τα προμηθευτείτε από το τοπικό σας εξειδικευμένο κατάστημα.
• Κατά τις παραγγελίες αναφέρετε τον αριθμό είδους των προϊόντων μας καθώς και τον τύπο και το έτος κατασκευής του προϊόντος.

⚠ KINΔΥΝΟΣ!

Η συσκευή και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

9. Συναρμολόγηση / Πριν από τη θέση σε λειτουργία

⚠️ Προσοχή!

Πριν από τη θέση σε λειτουργία, οπωσδήποτε συναρμολογήστε πλήρως τη συσκευή!

Για τη διευκόλυνση της συναρμολόγησης, αυτή πρέπει να πραγματοποιείται από δύο άτομα.

Οι σακούλες παρελκομένων (Α έως Η) περιέχουν όλα τα μικρά εξαρτήματα που χρειάζονται για τη συναρμολόγηση (βλ. Εικ. 3).

Απαιτούμενο εργαλείο για τη συναρμολόγηση (δεν πε- ριλαμβάνεται στο παραδοτέο υλικό):

• 2x γερμανικά κλειδιά αριθ. 10

• 2x γερμανικά κλειδιά αριθ. 13

• 1x γερμανικό κλειδί αριθ. 16

• 1x πένσα

• 1x σταυροκατσάβιδο

9.1 Εγκατάσταση των τροχών μεταφοράς (5) (σακούλα παρελκομένων Α) (Εικ. 4)

1. Τοποθετήστε τους τροχούς μεταφοράς (5) και στις δύο πλευρές πάνω στο πόδι στήριξης με άξονα τροχών (12).

2. Κατόπιν περάστε και στις δύο πλευρές μια ροδέλα πάνω στον άξονα τροχών.

3. Περάστε και στις δύο πλευρές μια κοπίλια στην εξωτερική οπή του άξονα τροχών.

4. Ασφαλίστε τους τροχούς μεταφοράς (5) λυγίζοντας τα σκέλη στις κοπίλιες αντίθετα μεταξύ τους με τη βοήθεια μιας κατάλληλης πένσας (δεν περιλαμβάνεται στο παραδοτέο υλικό).

9.2 Εγκατάσταση του ποδιού στήριξης (8), της ράβδου ενεργοποιητή (16) και της ράβδου επέκτασης (17) στο μεσαίο τμήμα πλαισίου (11) (σακούλα παρελκομένων Β) (Εικ. 5)

1. Τοποθετήστε το πόδι στήριξης (8) στο μεσαίο τμή- μα πλαισίου (11) όπως δείχνει η εικόνα. Επιλέξτε τις οπές ώστε το πόδι στήριξης (8) να είναι στην κατώτερη θέση.

2. Περάστε τις δύο βίδες εξαγωνικής κεφαλής M8x70 μέσα από τις οπές.

3. Στερεώστε τις βίδες χρησιμοποιώντας από μία ροδέλα, μια ροδέλα γκρόβερ και ένα παξιμάδι Μ8.

4. Σφίξτε όλες τις βίδες, με τη βοήθεια δύο γερμανικών κλειδιών (αριθ. 13) (δεν περιλαμβάνονται στο παραδοτέο υλικό).

5. Περάστε τη ράβδο ενεργοποιητή (16) από το κάτω μέρος μέσα από το εξάρτημα συγκράτησης που προβλέπεται για τον σκοπό αυτό.

6. Περάστε το ελατήριο από πάνω μέσα από τη ράβδο ενεργοποιητή (16) και συγκρατήστε το στη θέση του περνώντας την κοπίλια στην κάτω οπή.

7. Συνδέστε τη ράβδο ενεργοποιητή (16) με τη ράβδο επέκτασης (17) με τη βοήθεια της βίδας εξαγωνικής κεφαλής M6x30. Αυτή στερεώστε την με ένα παξιμάδι M6.

8. Σφίξτε τη βίδα καλά με τη βοήθεια δύο γερμανικών κλειδιών (αριθ. 10) (δεν περιλαμβάνονται στο πα-ραδοτέο υλικό).

9.3 Εγκατάσταση του ποδιού στήριξης με άξονα τροχών (12) και των τροχών μεταφοράς (5) στο μεσαίο τμήμα πλαισίου (11) (σακούλα παρελκομένων C) (Εικ. 6)

1. Κρατήστε το πόδι στήριξης με άξονα τροχών (12) στο μεσαίο τμήμα πλαισίου (11) όπως δείχνει η εικόνα.

2. Περάστε τις δύο βίδες εξαγωνικής κεφαλής M8x70 μέσα από τις οπές.

3. Στερεώστε τις βίδες χρησιμοποιώντας από μία ροδέλα, μια ροδέλα γκρόβερ και ένα παξιμάδι Μ8.

4. Σφίξτε όλες τις βίδες, με τη βοήθεια δύο γερμανικών κλειδιών (αριθ. 13) (δεν περιλαμβάνονται στο παραδοτέο υλικό).

9.4 Εγκατάσταση του κάτω τμήματος τυμπάνου (10) (σακούλα παρελκομένων D) (Εικ. 7)

1. Περάστε τη βάση ρουλεμάν (14) όπως δείχνει η εικόνα πάνω στην ειδικά προβλεπόμενη θέση στο κάτω τμήμα τυμπάνου (10).

2. Στερεώστε το κάτω τμήμα τυμπάνου (10) με τον δακτύλιο ασφάλισης (βλ. εικόνα).

3. Ταυτόχρονα περάστε το ρουλεμάν του κάτω τμή- ματος τυμπάνου (10) με την προεγκατεστημένη βάση ρουλεμάν (14) στα ανοίγματα του πλαισίου βάσης. Προσέξτε ώστε η βάση ρουλεμάν (14) να βρίσκεται πάνω από το πόδι στήριξης με άξονα τροχών (12).

4. Όταν το κάνετε αυτό, προσέξτε τη θέση της οπής.

5. Περάστε τη βίδα εξαγωνικής κεφαλής M8x65 μέσα από την οπή.

6. Στερεώστε τη βίδα με μια ροδέλα, μια ροδέλα γκρόβερ και ένα παξιμάδι M8.

7. Στερεώστε την αντίθετη πλευρά με τη βοήθεια της πλάκας ασφάλισης (15) και των δύο βιδών εξαγωνικής κεφαλής M8x20.

8. Στερεώστε τις βίδες χρησιμοποιώντας από μία ροδέλα, μια ροδέλα γκρόβερ και ένα παξιμάδι Μ8.

9. Σφίξτε όλες τις βίδες, με τη βοήθεια δύο γερμανικών κλειδιών (αριθ. 13) (δεν περιλαμβάνονται στο παραδοτέο υλικό).

9.5 Εγκατάσταση του μηχανισμού ανάμειξης (2) (σακούλα παρελκομένων Ε) (Εικ. 8)

1. Περάστε από μια σταυρόβιδα M10x20 από την εξωτερική πλευρά μέσα από το κάτω τμήμα τυμπάνου (10).

2. Περάστε από μία λαστιχένια ροδέλα στις σταυρόβίδες που περάσσατε μόλις στο κάτω τμήμα τυμπάγου (10).

3. Τώρα τοποθετήστε τον μηχανισμό ανάμειξης (2) πάνω στις εγκατεστημένες σταυρόβιδες και στερεώστε τον χρησιμοποιώντας από μία ροδέλα, μία ροδέλα γκρόβερ και ένα παξιμάδι M10.

4. Ο μηχανισμός ανάμειξης (2) συσφίγγεται μόνο αφού έχει εγκατασταθεί το επάνω τμήμα τυμπάνου (9).

9.6 Εγκατάσταση του επάνω τμήματος τυμπά- νου (9) (σακούλα παρελκομένων F) (Εικ. 9)

1. Τοποθετήστε το επάνω τμήμα τυμπάνου (9) πάνω στο κάτω τμήμα τυμπάνου (10). Βεβαιωθείτε ότι συμπίπτουν οι οπές στερέωσης του επάνω και κάτω τυμπάνου.

2. Προσοχή! Τα κολλημένα βέλη υποδεικνύουν τα ακριβή προσανατολισμό του κάτω τμήματος τυμπάνου (10) και του επάνω τμήματος τυμπάνου (9).

3. Στερεώστε το επάνω τμήμα τυμπάνου (9) τοποθετώντας τις δέκα βίδες M8x20, τις ροδέλες γκρόβερ και επίπεδες ροδέλες.

4. Κατόπιν σφίξτε σταυρωτά τις βίδες με τη βοήθεια ενός γερμανικού κλειδιού αριθ. 13 (δεν περιλαμβάνεται στο παραδοτέο υλικό).

5. Περάστε από μια σταυρόβιδα M10x20 από την εξωτερική πλευρά μέσα από το επάνω τμήμα τυμπάνου (9).

6. Περάστε από μία λαστιχένια ροδέλα στις σταυ- ρόβιδες που περάσατε μόλις στο επάνω τμήμα τυμπάνου (9).

7. Στερεώστε το επάνω άκρο του μηχανισμού ανά- μειξης (2) τοποθετώντας το πάνω στις σταυρόβι- δες που μόλις τοποθετήσατε. Ακινητοποιήστε το χρησιμοποιώντας από μία επίπεδη ροδέλα, μία ροδέλα γκρόβερ και ένα παξιμάδι M10.

8. Τέλος σφίξτε και τις τέσσερις βίδες στο κάτω τμή- μα τυμπάνου (10) και το επάνω τμήμα τυμπάνου (9) με τη βοήθεια ενός σταυροκατσάβιδου και ενός γερμανικού κλειδιού αριθ. 16 (δεν περιλαμβάνεται στο παραδοτέο υλικό).

9.7 Εγκατάσταση του βολάν (7) με δίσκο με εγκοπές (13) (σακούλα παρελκομένων G) (Εικ. 10)

1. Τοποθετήστε με ώθηση το βολάν (7) με τον προ- εγκατεστημένο δίσκο με εγκοπές (13) πάνω στην εξωτερική φλάντζα.

2. Ακινητοποιήστε το πάνω στο εξάρτημα συγκρά- τησης (13a) με τις δύο βίδες εξαγωνικής κεφαλής M8x20 και από μία ροδέλα, μία ροδέλα γκρόβερ και ένα παξιμάδι M8. Προσέξτε ότι οι βίδες πρέπει να περαστούν από μέσα προς τα έξω.

3. Τέλος σφίξτε καλά τις βίδες με τη βοήθεια δύο γερμανικών κλειδιών (αριθ. 13) (δεν περιλαμβάνονται στο παραδοτέο υλικό).

9.8 Εγκατάσταση της μονάδας κινητήρα (4) (σακούλα παρελκομένων Η) (Εικ. 11)

1. Τοποθετήστε τη μονάδα κινητήρα (4) έτσι ώστε το μπουζόνι να συμπίπτει με τις οπές.

2. Τώρα ωθήστε τη μονάδα κινητήρα (4) πλήρως πάνω στον άξονα.

3. Κατόπιν ακινητοποιήστε τη μονάδα κινητήρα (4) με δύο ροδέλες και δύο παξιμάδια ασφαλείας Μ8 στα μπουζόνια.

4. Περάστε τη βίδα εξαγωνικής κεφαλής M8x70 μέσα από το εξάρτημα συγκράτησης στη μονάδα κινητή- pa (4) και την οπή στο μεσαίο τμήμα πλαισίου (11).

5. Στερεώστε τη βίδα με μια ροδέλα, μια ροδέλα γκρόβερ και ένα παξιμάδι M8.

6. Σφίξτε όλες τις βίδες και τα παξιμάδια με τη βοήθεια δύο γερμανικών κλειδιών (αριθ. 13) (δεν περιλαμβάνονται στο παραδοτέο υλικό).

10. Θέση σε λειτουργία

⚠️ Προσοχή!

Πριν από τη θέση σε λειτουργία, οπωσδήποτε συναρμολογήστε πλήρως τη συσκευή!

Χρησιμοποιείτε τον αναμεικτήρα σκυροδέματος μόνο αν δεν λείπει και δεν έχει βλάβη κανένα εξάρτημα (π.χ. προστατευτικά καλύμματα) και αν το καλώδιο σύνδεσης δεν παρουσιάζει καμία ζημιά.

10.1 Τοποθέτηση

• Τοποθετήστε τον αναμεικτήρα σκυροδέματος σε μια οριζόντια, επίπεδη και σταθερή επιφάνεια στήριξης. Αποτρέπτετε τη βύθιση του μηχανήματος.

- Μην τοποθετήσετε τον αναμεικτήρα σκυροδέματος πάνω στο καλώδιο σύνδεσης!

• Περάστε το καλώδιο σύνδεσης έτσι ώστε να μην μπορεί να τσακίσει, να συνθλιβεί ή να υποστεί ζημιά με άλλο τρόπο.

Υπόδειξη:

Το τύμπανο πρέπει να έχει τη δυνατότητα στροφής προς τα δεξιά και αριστερά. Για την εκκένωση του τυμπάνου πρέπει κάτω από το τύμπανο να υπάρχει χώρος για έναν επαρκούς μεγέθους περιέκτη (π.χ. μια λεκάνη κονιάματος). Προσέξτε κατά την τοποθέτηση του μηχανήματος να εξασφαλίζεται η ανεμπόδιστη εκκένωση του τυμπάνου ανάμειξης.

10.2 Ενεργοποίηση/ απενεργοποίηση (Εικ. 1)

⚠️ ΠΡΟΣΟΧΗ!

Κίνδυνος τραυματισμού!

'Ενα περιστρεφόμενο τύμπανο ανάμειξης μπορεί να επιφέρει τραυματισμούς.

- Μην πλησιάζετε τα χέρια σας μέσα στο κινούμενο τύμπανο ανάμειξης.

- Μην εισάγετε αντικείμενα μέσα στο κινούμενο τύμπανο ανάμειξης (π.χ. φτυάρια ή παρόμοια είδη).

1. Συνδέστε ένα κατάλληλο καλώδιο επέκτασης με το καλώδιο σύνδεσης του αναμεικτήρα σκυροδέματος.

2. Συνδέστε το καλώδιο επέκτασης σε μια πρίζα.

3. Πατήστε τον διακόπτη ενεργοποίησης/ απενεργοποίησης (3) "I" (πράσινο πλήκτρο), για να θέσετε σε λειτουργία τη συσκευή.

4. Πατήστε τον διακόπτη ενεργοποίησης/ απενεργοποίησης (3) "0" (κόκκινο πλήκτρο) για να απενεργοποιήσετε τη συσκευή.

10.2.1 Θερμική προστασία

Σε περίπτωση υπερφόρτωσης και υπερθέρμανσης, το ενσωματωμένο προστατευτικό σύστημα διακοπής λειτουργίας, απενεργοποιεί για λόγους ασφαλείας τη συσκευή.

1. Περιμένετε περίπου 15 λεπτά μέχρι να κρυώσει ο κινητήρας.
2. Θέστε πάλι σε λειτουργία τη συσκευή πατώντας τον διακόπτη ενεργοποίησης/ απενεργοποίησης (5) "I" (πράσινο πλήκτρο).

10.3 Ρύθμιση του τυμπάνου (1) (Εικ. 1, Εικ. 12a /12b)

Για την παραγωγή σκυροδέματος ή κονιάματος, ο ανα- μεικτήρας σκυροδέματος πρέπει να ασφαλιστεί σε μια ορισμένη θέση ανάμειξης. Μόνο η σωστή θέση ανάμει- ξης εξασφαλίζει τα καλύτερα αποτελέσματα ανάμειξης και μια διαδικασία εργασίας χωρίς προβλήματα.

1. Για τη ρύθμιση του τυμπάνου (1) συγκρατείτε πάντα καλά το βολάν (7).
2. Ελευθερώστε το σύστημα στροφής, κινώντας τη ράβδο ενεργοποιητή (16) με το πόδι προς τα κάτω. Τότε το σύστημα σύμπλεξης ελευθερώνεται από τον δίσκο με εγκοπές (13).
3. Στρέψτε το τύμπανο (1) έως ότου επιτύχετε την κατάλληλη θέση για τα υλικά που αναμειγνύετε.
4. Εικ. 12a: Θέση τυμπάνου για την παραγωγή κονιάματος.
5. Εικ. 12b: Θέση τυμπάνου για την παραγωγή σκυ- ροδέματος.
6. Όταν το τύμπανο (1) βρίσκεται στην επιθυμητή θέση, ασφαλίστε τη ράβδο ενεργοποιητή (16) πάλι μέσα στον δίσκο με εγκοπές (13).

10.4 Πλήρωση (Εικ. 12a + 12b)

⚠️ ΠΡΟΣΟΧΗ!

Κίνδυνος για την υγεία και κίνδυνος τραυματισμού!

Η εισπνοή σκόνης μπορεί να επιφέρει βλάβες στην υγεία. Μην αγγίζετε τσιμέντο ή πρόσθετα χωρίς να φο- ράτε προστατευτικά γάντια.

• Φοράτε μια μάσκα προστασίας της αναπνοής.
• Φοράτε προστατευτικά γάντια και ποτέ μην πλησιάζετε τα χέρια σας μέσα στο κινούμενο τύμπανο ανάμειξης.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Κίνδυνος ανατροπής!

Προσέξτε την ευστάθεια του αναμεικτήρα σκυροδέμα- τος πριν την προσθήκη υλικών.

• Χρησιμοποιείτε τον αναμεικτήρα σκυροδέματος μόνο πάνω σε μια σταθερή, οριζόντια (ασφαλή έναντι ανατροπής) επιφάνεια στήριξης.
• Μη μετακινείτε τον αναμεικτήρα σκυροδέματος κατά την προσθήκη υλικών ή όταν βρίσκεται σε κίνηση το τύμπανο.

• Χρησιμοποιείτε τον αναμεικτήρα σκυροδέματος μόνο πάνω σε μια σταθερή, οριζόντια (ασφαλή έναντι ανατροπής) επιφάνεια στήριξης.

• Πατήστε τον διακόπτη ενεργοποίησης/ απενεργοποίησης (3) "l" (πράσινο πλήκτρο), για να θέσετε σε λειτουργία τη συσκευή.

• Ελέγξτε τη ρύθμιση ανάμειξης πάνω στον δίσκο με εγκοπές (13).
• Εικ. 12α: Θέση τυμπάνου για την παραγωγή κονιάματος.
• Εικ. 12b: Θέση τυμπάνου για την παραγωγή σκυ- ροδέματος.
• Προσθέστε τα υλικά προς ανάμειξη με τον τύμπα- νο (1) σε κίνηση. Μη γεμίσετε υπερβολικά το τύ- μπανο (1). Προφύλαξη! Κίνδυνος από κινούμενα μέρη!
• Μη ρίχνετε το υλικό με μεγάλη ορμή μέσα στο τύμπανο (1), για να αποφύγετε να κολλήσει το υλικό στην κάτω πλευρά του τυμπάνου (1). Προσθέτετε το υλικό τμηματικά σε σχετικά μικρές επιμέρους ποσότητες.
• Κατά την προσθήκη υλικών προσέχετε ώστε το άνοιγμα του τυμπάνου (1) να είναι προσανατολισμένο έτσι ώστε να μην μπορεί να πέφτει έξω από το τύμπανο (1) το υλικό που αναμειγνύεται.

Υπόδειξη: Σχετικά με τη σύνθεση και την ποιότητα του μείγματος.

10.5 Εκκένωση (Εικ. 12c)

1. Τοποθετήστε ένα δοχείο επαρκούς χωρητικό- τητας (π.χ. μια λεκάνη κονιάματος) κάτω από το τύμπανο (1). Προσέχετε ώστε να μην μπορεί να πέσει το υλικό ανάμειξης πάνω στο έδαφος.
2. Απασφαλίστε το σύστημα στροφής, τραβώντας το βολάν (1) προς το μέρος σας. Τότε το σύστημα σύμπλεξης ελευθερώνεται από τον δίσκο με εγκοπές (14).
3. Για την εκκένωση, στρέψτε το τύμπανο (1) αργά προς τα κάτω.

11. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώστε να είναι έτοιμος για λειτουργία. Η σύνδεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέκτασης που χρησιμοποιείται πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

11.1 Ελαττωματικά καλώδια ηλεκτρικής σύνδεσης

Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση.

Οι σχετικές αιτίες μπορεί να είναι:

- σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.

- θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.

- σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.

- ζημιές στη μόνωση λόγω τραβήγματος του φις από την πρίζα.

• ρωγμές λόγω γήρανσης της μόνωσης.

Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτηρισμό H07RN.

Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ- που πάνω στο καλώδιο σύνδεσης.

Για μονοφασικό μοτέρ εναλλασσόμενου ρεύματος συνιστούμε για μηχανήματα με υψηλό ρεύμα εκκίνησης (από 3000 W), μια ασφάλεια C 16A ή K 16A!

12. Καθαρισμός

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Κίνδυνος τραυματισμού!

Το προϊόν μπορεί να ξεκινήσει μη αναμενόμενα και έτσι να προκαλέσει τραυματισμούς.

- Απτενεργοποιείτε τον κινητήρα πριν από όλες τις εργασίες καθαρισμού και συντήρησης.

- Πριν από κάθε εργασία καθαρισμού αποσυνδέετε το φις ρευματοληψίας από την πρίζα.

ΥΠΟΔΕΙΞΗ!

Κίνδυνος ζημιάς!

Αν διεισδύσει νερό μέσα στη μονάδα κινητήρα, η συνέπεια μπορεί να ζημιές στον κινητήρα. Μη χτυπάτε το τύμπανο ανάμειξης με σκληρά αντικείμενα (σφυρί, φτυάρι κλπ.) για να ξεκολλήσετε υλικά. Αν το τύμπανο ανάμειξης έχει λακκούβες, επηρεάζεται η διαδικασία ανάμειξης και γίνεται πολύ δύσκολος ο καθαρισμός του τυμπάνου.

- Καθαρίζετε το προϊόν με μια βούρτσα ή έναν αποξέστη.

- Μη βυθίσετε το προϊόν σε νερό ή σε άλλα υγρά και μην ψεκάσετε τη μονάδα κινητήρα με πλυστικό μηχάνημα υψηλής πίεσης.

Συνιστούμε να καθαρίζετε σχολαστικά τη συσκευή άμεσα μετά από κάθε χρήση, τόσο εσωτερικά όσο και εξωτερικά. Δεν επιτρέπτεται ποτέ να αφαιρείτε ακαθαρσίες με σφυρί, φτυάρι και παρόμοια μέσα.

Μετά από κάθε χρήση του αναμεικτήρα σκυροδέματος:

1. Καθαρίζετε το τύμπανο (1) με νερό και απομακρύ- νετε κατάλοιπα τσιμέντου και κονιάματος με μια βούρτσα ή έναν αποξέστη.

2. Για τον καθαρισμό του εσωτερικού του τυμπάνου, ρίξτε μερικές φτυαριές χαλίκι με νερό και αφήστε να περιστραφούν μερικές φορές.

13. Μεταφορά

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Κίνδυνος τραυματισμού!

Το προϊόν μπορεί να ξεκινήσει μη αναμενόμενα και έτσι να προκαλέσει τραυματισμούς.

- Απενεργοποιείτε τον κινητήρα πριν τη μεταφορά.

- Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.

13.1 Μεταφορά σε όχημα (Εικ. 13d)

1. Ελευθερώστε το σύστημα στροφής, κινώντας τη ράβδο ενεργοποιητή (16) με το πόδι προς τα κάτω. Τότε το σύστημα σύμπλεξης ελευθερώνεται από τον δίσκο με εγκοπές (13).

2. Κατόπιν στρέψτε το τύμπανο (1) με το άνοιγμα προσθήκης προς τα κάτω.

3. Αφαιρέστε τις βίδες από το πόδι στήριξης (8) και από το πόδι στήριξης με άξονα τροχών (12).

4. Συμπτύξτε το πόδι στήριξης (8) και το πόδι στήριξης με άξονα τροχών (12).

5. Ασφαλίστε τον αναμεικτήρα σκυροδέματος έναντι ολίσθησης χρησιμοποιώντας έναν ιμάντα σύσφιξης.

6. Μην ανυψώνετε τον αναμεικτήρα σκυροδέματος με γερανό.

13.2 Μεταφορά στον χώρο εργασίας (Εικ. 13d)

1. Ελευθερώστε το σύστημα στροφής, κινώντας τη ράβδο ενεργοποιητή (16) με το πόδι προς τα κάτω. Τότε το σύστημα σύμπλεξης ελευθερώνεται από τον δίσκο με εγκοπές (13).

2. Κατόπιν στρέψτε το τύμπανο (1) με το άνοιγμα προσθήκης προς τα κάτω.

3. Για μεταφορά μικρής απόστασης, γείρετε ελαφρά τον αναμεικτήρα σκυροδέματος και μεταφέρετέ τον πάνω στους τροχούς μεταφοράς (5).

14. Αποθήκευση

Φυλάσσετε τη συσκευή και τα αξεσουάρ της σε σκοτει- νό, στεγνό χώρο χωρίς παγετό και μη προσβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης βρίσκε- ται μεταξύ 5 και 30°C.

Καλύψτε τον αναμεικτήρα σκυροδέματος, για να τον προστατέψετε από σκόνη ή υγρασία.

Φυλάσσετε το εγχειρίδιο οδηγιών χρήσης κοντά στο ηλεκτρικό εργαλείο.

15. Συντήρηση

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Κίνδυνος τραυματισμού!

Το προϊόν μπορεί να ξεκινήσει μη αναμενόμενα και έτσι να προκαλέσει τραυματισμούς.

- Απενεργοποιείτε τον κινητήρα πριν από όλες τις εργασίες συντήρησης.

- Αποσυνδέετε το φις ρευματοληψίας από την πρί- ζα πριν από όλες τις εργασίες καθαρισμού.

15.1 Έλεγχος της τάνυσης ιμάντα (Εικ. 11a)

Η τάνυση του ιμάντα έχει ρυθμιστεί σωστά από το εργοστάσιο. Δεν μπορεί να ρυθμιστεί συμπληρωματικά η τάνυση του ιμάντα.

1. Αφαιρέστε το κάλυμμα της μονάδας κινητήρα (4) ξεβιδώνοντας τις βίδες (4a) στη μονάδα κινητήρα (4). Χρησιμοποιήστε για το σκοπό αυτό το σταυροκατοάβιδο (δεν περιλαμβάνεται στο παραδοτέο υλικό).

2. Ελέγξτε την τάνυση του ιμάντα. Όταν πιέζετε με το δάχτυλο τον ιμάντα, ο ιμάντας πρέπει να υποχωρεί περίπου 5 mm.

3. Τοποθετήστε πάλι το κάλυμμα της μονάδας κινητήρα (4) και σφίξτε καλά τις βίδες (4a). Χρησιμοποιήστε για το σκοπό αυτό το σταυροκατσάβιδο (δεν περιλαμβάνεται στο παραδοτέο υλικό).

15.2 Αντικατάσταση ιμάντα

Οι ιμάντες είναι αναλώσιμα εξαρτήματα τα οποία πρέπει να αντικαθίστανται μετά από ένα ορισμένο χρονικό διάστημα.

1. Αφαιρέστε το κάλυμμα της μονάδας κινητήρα (4) ξε- βιδώνοντας τις βίδες (4a) στη μονάδα κινητήρα (4).

2. Αφαιρέστε το κάλυμμα κινητήρα.

3. Η πλευρά με τις ραβδώσεις του νέου τραπεζοειδούς ιμάντα θα πρέπει να είναι στραμμένη προς τα έξω κατά την τοποθέτηση. Προσέξτε να εγκαταστήσετε πρώτα το κάτω τμήμα του τραπεζοειδούς ιμάντα.

4. Ελέγξτε την τάνυση του ιμάντα. Όταν πιέζετε με το δάχτυλο τον ιμάντα, ο ιμάντας πρέπει να υποχωρεί περίπου 5 mm. Δεν είναι εφικτή η συμπληρωματική τάνυση του ιμάντα.

5. Τοποθετήστε πάλι το κάλυμμα της μονάδας κινητήρα (4) και σφίξτε καλά τις βίδες (4a).

15.3 Συνδέσεις και επισκευές

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλεκτρολόγο.

Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοιχεία:

• Τύπος ρεύματος του κινητήρα

• Στοιχεία της πινακίδας τύπου του μηχανήματος

15.4 Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Αναλώσιμα*: Ιμάντας

* δεν περιλαμβάνεται απαραίτητα στο παραδοτέο υλικό!

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευ- τείτε από το κέντρο σέρβις της εταιρείας μας. Για τον σκοπό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

16. Απόρριψη και ανακύκλωση

Υποδείξεις για τη συσκευασία

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακαλούμε να απορρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον.

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέγονται ή να απορρίπτονται ξεχωριστά!

- Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζόμενες μπαταρίες που δεν είναι σταθερά εγκατεστημένες στην παλαιά συσκευή, πρέπει πριν την παράδοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.

- Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

- Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!

- Το σύμβολο διαγραμμένου κάδου απορρίμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις:

- Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές).

- Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά.

- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή, χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας.

- Περαιτέρω συμπληρωματικούς όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέτησης πελατών.

- Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

- Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

17. Αντιμετώπιση προβλημάτων

Πρόβλημα	Πιθανή	Μέτρο αντιμετώπισης
Ο κινητήρας δεν ξεκινά	Απουσία τάσης δικτύου ρεύματος	Ελέγξτε την ασφάλεια
	Βλάβη καλωδίου σύνδεσης	Αναθέστε έλεγχο ή αντικατάσταση σε έναν ειδικευμένο ηλεκτρολόγο
Ο κινητήρας απενεργοποιείται	Κινητήρας υπερφορτωμένος Αφήστε τον κινητήρα να κρυώσει
	Τα ανοίγματα εισόδου και εξόδου αέρα στη μονάδα κινητήρα είναι ακάθαρτα	Καθαρίστε τα ανοίγματα εισόδου και εξόδου
Ο κινητήρας λειτουργεί, το τύμπανο παραμένει ακίνητο	Γλιστρά ο τραπεζοειδής ιμάντας	Αντικαταστήστε τον τραπεζοειδή ιμάντα

Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή των εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyerís της αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπτεία για το χρόνο της εκ του νόμου περιόδου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω ελαττωματικού υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο. Όσον αφορά τα τμήματα που δεν έχουν κατασκευαστεί από εμάς έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμηθευτών. Τα έξοδα για την εγκατάσταση των νέων τμημάτων θα πρέπει να βαρύνουν τον αγοραστή. Πρέπει να αποκλείεται η ακύρωση της πώλησης ή η μείωση της πιμής αγοράς, καθώς και οποιεσδήποτε άλλες αξιώσεις για αποζημίωση. Η λεπίδα πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.

Garanti TR
