MIX160 - Sementtisekoitin SCHEPPACH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Betonisekoitin (sementin sekoitin)
Merkki	Scheppach
Malli	MIX160
Mitat (P × L × K)	1260 × 850 × 1350 mm
Paino	53,8 kg
Sähkönsyöttö	230 V / 50 Hz, yksivaiheinen
Moottorin teho	0,65 kW
Rummun tilavuus	160 litraa
Rummun max. nopeus	29,5 min⁻¹
Rummun aukon halkaisija	390 mm
IP-luokka	IP45D
Käyttötapa	S6 30% (jatkuva altistuskuormalla)
Suojausluokka	II
Täyskuormitusvirta	2,94 A
Äänenpainetaso (L_pA)	69,75 dB(A)
Taattu äänitehotaso (L_WA)	93 dB(A)
Käyttötarkoitus	Betonin ja laastin sekoitus kotitalouskäyttöön
Turvalaitteet	Lämpösuojaus, hätäpysäytys, lukittava kääntömekanismi
Kuljetuspyörät	2 kuljetuspyörää + 1 kääntöpyörä
Suositeltu huolto	Puhdistus jokaisen käytön jälkeen, hihnan säännöllinen tarkistus
Kulutusosat	Kiilahihnat
Takuu	Lainmukainen takuu (vialliset osat vaihdetaan ilmaiseksi)

Usein kysytyt kysymykset - MIX160 SCHEPPACH

Miten koota betonisekoitin MIX160?

Kokoaminen vaatii kaksi henkilöä. Kiinnitä ensin kuljetuspyörät akseliin, sitten asenna jalka, käyttötanko ja rungon keskiosa. Kokoa sitten rummun ala- ja yläosat, asenna sekoitusmekanismi, kääntöpyörä ja lopuksi moottorilohko. Käytä mukana tulevia avaimia (SW10, SW13, SW16) ja noudata käsikirjan kaavioita.

Mikä on betonisekoittimen MIX160 maksimitilavuus?

Rummun tilavuus on 160 litraa. Älä ylitä tätä määrää ylikuormituksen välttämiseksi ja tasaisen sekoituksen takaamiseksi.

Miten käynnistää ja pysäyttää betonisekoitin?

Kytke laite pistorasiaan. Paina On/Off-kytkimen vihreää painiketta « I » käynnistääksesi, ja punaista painiketta « 0 » pysäyttääksesi. Ylikuumenemistapauksessa lämpösuoja katkaisee moottorin; anna jäähtyä 15 minuuttia ennen uudelleenkäynnistystä.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina henkilösuojaimia: turvajalkineet, käsineet, suojalasit ja hengityssuojain. Älä koskaan laita käsiä pyörivään rumpuun. Aseta kone tasaiselle ja vakaalle alustalle. Irrota pistotulppa ennen huoltoa.

Miten säätää rummun kallistusta eri seoksille?

Paina käyttötankoa jalalla vapauttaaksesi lukituksen. Käännä rumpu haluttuun asentoon: laastiasento (kuva 12a) tai betoniasento (kuva 12b). Vapauta tanko lukitaksesi.

Miten puhdistaa betonisekoitin käytön jälkeen?

Pysäytä moottori ja irrota pistotulppa. Puhdista rummun sisä- ja ulkopinta harjalla tai kaapimella. Kovettuneille jäämille kaada muutama lapio soraa veden kanssa ja pyöritä. Älä koskaan upota moottorilohkoa veteen äläkä käytä painepesuria.

Miten kuljettaa betonisekoitinta?

Lyhyttä siirtoa varten aseta rumpu aukko alaspäin ja kallista kone pyöriensä varaan. Ajoneuvokuljetuksessa nosta jalka ja kiinnitä betonisekoitin hihnalla liukumisen estämiseksi.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista ensin verkkojännite ja sulake. Jos liitäntäjohto on vaurioitunut, anna sähköasentajan vaihtaa se. Jos moottori pysähtyy käytön aikana, odota sen jäähtymistä ja puhdista moottorilohkon ilma-aukot.

Miten tarkistaa ja vaihtaa kiilahihna?

Irrota pistotulppa. Poista moottorilohkon suojus ruuveja kiertämällä. Paina hihnaa: sen pitäisi painua noin 5 mm. Jos se on kulunut, vaihda se asettamalla uritettu puoli ulospäin. Kiristä suojus toimenpiteen jälkeen.

Mistä löydän varaosia MIX160:lle?

Kulutusosat (hihnat) ja tarvikkeet ovat saatavissa Scheppachin huoltokeskuksesta. Käytä kotisivun QR-koodia tai ota yhteyttä jälleenmyyjään. Kaikki sähkökorjaukset tulee teettää pätevällä sähköasentajalla.

KÄYTTÖOHJE MIX160 SCHEPPACH

Tervise- ja vigastusoht!

Laitteessa olevien symbolien selitys

	Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen käyttöönottoa!
	Aseta betonisekoitin vaakasuoraan asentoon tasaiselle ja tukevalle alustalle!
	Betonisekoitinta ei saa liikutella käytön aikana!
	Pidä valtuuttamattomat henkilöt ja lapset loitolla laitteesta!
	Laite on kaksoiseristetty!Huomio! Suojausluokan vaatimukset täyttyvät vain, jos huollossa käytetään alkuperäisiä eristemateriaaleja eikä eristysetäisyyksiä muuteta.
	Vedä virtapistoke irti ennen puhdistusta tai huoltoa!
	Betonisekoitinta saa käyttää vain suojalaitteen ollessa täydellisesti suljettuna!
	Käytä suojapukua!
	Älä tartu liikkuvaaan rumpuun!
	Varo!Puristumisvaara hammaskehän kohdalla!
	Asennusohje!Katso: Asennus, rummun yläosan asennus (kuva 6)
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.

Sisällysluettelo: Sivu:

1. Johdanto 204
2. Tuotteen kuvaus.... 204
3. Toimituksen sisältö 204
4. Määräystenmukainen käyttö 204
5. Turvallisuusohjeet....205
6. Jäännösriskit....206
7. Tekniset tiedot....206
8. Purkaminen pakkauksesta 207
9. Asennus / ennen käyttöönottoa.... 207
10. Käyttöön ottaminen 208
11. Sähköliitäntä 210
12. Puhdistus 210
13. Kuljetus 210
14. Varastointi 211
15. Huolto....211
16. Hävittäminen ja kierrätys....211
17. Ohjeet häiriöiden poistoon....212
18. Vaatimustenmukaisuusvakuutus 295

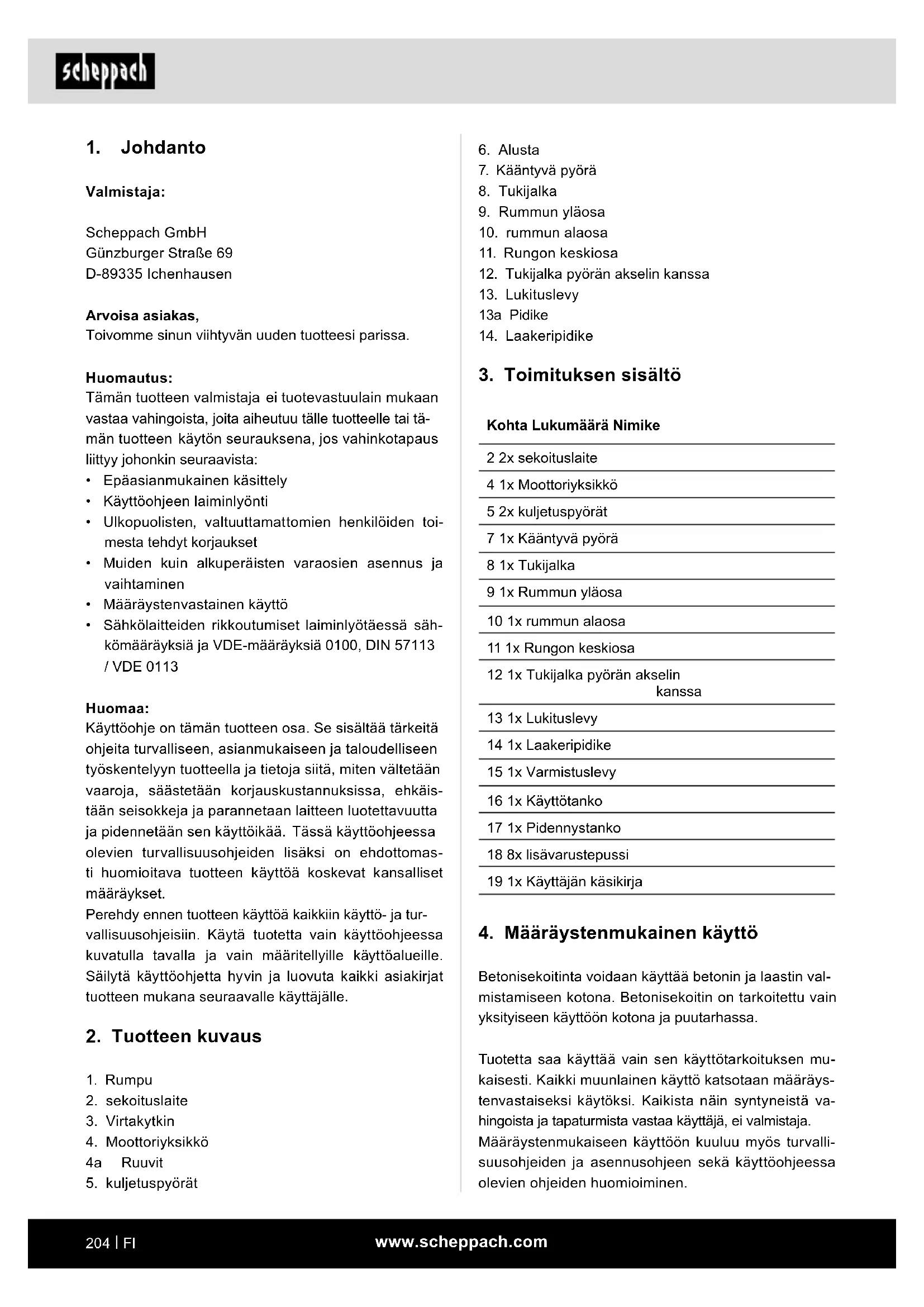

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivomme sinun viihtyvän uuden tuotteesi parissa.

Huomautus:

Tämän tuotteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle tuotteelle tai tä- män tuotteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• Epäasianmukainen käsittely
  • Käyttöohjeen laiminlyönti
• Ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset
• Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen
  • Määräystenvastainen käyttö
• Sähkölaitteiden rikkoutumiset laiminlyötäessä sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113

Huomaa:

Käyttöohje on tämän tuotteen osa. Se sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn tuotteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava tuotteen käyttöä koskevat kansalliset määräykset.

Perehdy ennen tuotteen käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin. Käytä tuotetta vain käyttöohjeessa kuvatulla tavalla ja vain määritellyille käyttöalueille. Säilytä käyttöohjetta hyvin ja luovuta kaikki asiakirjat tuotteen mukana seuraavalle käyttäjälle.

2. Tuotteen kuvaus

1. Rumpu
2. sekoituslaite
3. Virtakytkin
4. Moottoriyksikkö
   4a Ruuvit

5. kuljetuspyörät

6. Alusta

7. Kääntyvä pyörä
8. Tukijalka
9. Rummun yläosa
10. rummun alaosa
11. Rungon keskiosa
12. Tukijalka pyörän akselin kanssa
13. Lukituslevy
    13a Pidike
14. Laakeripidike

3. Toimituksen sisältö

Kohta Lukumäärä Nimike

2 2x sekoituslaite

4 1x Moottoriyksikkö

5 2x kuljetuspyörät

7 1x Kääntyvä pyörä

8 1x Tukijalka

9 1x Rummun yläosa

10 1x rummun alaosa

11 1x Rungon keskiosa

12 1x Tukijalka pyörän akselin kanssa

13 1x Lukituslevy

14 1x Laakeripidike

15 1x Varmistuslevy

16 1x Käyttötanko

17 1x Pidennystanko

18 8x lisävarustepussi

19 1x Käyttäjän käsikirja

4. Määräystenmukainen käyttö

Betonisekoitinta voidaan käyttää betonin ja laastin valmistamiseen kotona. Betonisekoitin on tarkoitettu vain yksityiseen käyttöön kotona ja puutarhassa.

Tuotetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.

Tuotetta käyttävien ja huoltavien henkilöiden on perehdyttävä ohjeisiin ja heillä on oltava tiedot mahdollisista vaaroista.

Jos tuotteeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.

Tuotetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla.

Valmistajan määrittämiä turvallisuus-, työ- ja huolto-määräyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.

Huomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos tuotetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet käyttötarkoituksesta poikkeavasta käytöstä tai väärin tapahtuvasta käytöstä.

Signaalisanojen selitykset käyttöohjeessa

VAARA

Merkkisana, joka merkitsee välittömästi uhkaavaa vaaratilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VARO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos sitä ei vältetä.

HUOMIO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa tuotteen tai omaisuuden vahingoittumiseen, jos sitä ei vältetä.

5. Turvallisuusohjeet

Yleiset turvallisuusohjeet

⚠️ VAROITUS: Kun käytät sähkötyökaluja, noudata seuraavia tärkeitä turvallisuusmääräyksiä mini-moidaksesi tulipalon, sähköiskun ja henkilövam-mojen vaaran.

Lue kaikki ohjeet ennen kuin alat työskennellä tällä laitteella.

- Huomioi kaikki laitteessa olevat turvallisuus- ja va-roitusohjeet.

- Pidä kaikki tuotteessa olevat turvallisuus- ja varoitusohjeet aina täysilukuisina ja luettavassa kunnossa.

- Tuotteessa olevia turvalaitteita ei saa purkaa eikä tehdä toimimattomiksi.

- Tarkasta verkkoliitäntäjohdot. Älä käytä viallisia lii-täntäjohtoja.

- Tarkasta laitteen oikea toiminta ennen käyttöönottoa.

- Pidä lapset ja asiattomat henkilöt loitolla betonisekoittimesta.

- Alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisina olevat henkilöt eivät saa käyttää laitetta.

- Käyttäjän velvollisuutena on käyttää henkilökohtaista suojavarustusta.

- Varo työskentelyn aikana: Pyörivien osien aiheutta-ma vammautumisvaara.

- Suorita puhdistus- ja huoltotyöt ja häiriöiden poistaminen vain moottorin ollessa sammutettuna. Irrota virtapistoke!

- Asennuksia, korjauksia ja huoltotöitä sähköjärjestelmän parissa saa teettää vain ammattihenkilöillä.

- Kaikki suoja- ja turvalaitteet on korjaus- ja huoltotöiden suorittamisen jälkeen asennettava heti takaisin paikoilleen.

- Sammuta moottori ja vedä virtapistoke irti ennen työpaikalta poistumista!

- Varmista riittävä valaistus. Huono valaistus voi lisätä vammautumisvaaraa ratkaisevasti!

- Kytke laite vaaratilanteessa pois päältä ja irrota virtapistoke pistorasiasta!

- Älä koskaan laita käsiäsi koneen liikkuviiin osiin laitteen ollessa päälle kytkettynä. Pyörivä rumpu tai pyörivät sekoitustyökalut aiheuttavat takertumisen / kietoutumisen vaaran.

- Laitetta ei saa käyttää, kun sitä siirretään toiseen paikkaan!

- Laitteen saa sijoittaa vain tasaiselle pinnalle!

- On olemassa myrkyllisten höyryjen ja pölyjen hengittämisen vaara.

Betonisekoitinta koskevat lisäturvallisuusohjeet

• Betonisekoittimen saa ottaa käyttöön vain täydellisesti koottuna.
• Tarkasta ennen käyttöönottoa, onko liitäntäjohdoissa vaurioita.
• Käytä turvajalkineita, käsineitä, suojalaseja ja hengityksensuojanaamaria.
• Pidä kädet ja jalat loitolla liikkuvista osista.
• Älä koske käynnissä olevaan sekoitusrumpuun.
• Älä laita käynnissä olevaan sekoitusrumpuun esineitä, kuten lapiota tms.
• Loukkaantumisvaara pyörivän sekoitusrummun vuoksi.
• Betonisekoitinta saa käyttää vain alkuperäisten varaosien kanssa.
• Betonisekoittimen korjaustyöt saa teettää vain valtuutetulla ammattityrityksellä.
• Älä jätä käyttövalmista betonisekoitinta valvomatta.
• Kun poistut työpaikalta, kytke kone pois päältä ja vedä virtapistoke irti pistorasiasta.

6. Jäännösriskit

Tuote on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja valmistusajankohtana voimassa olleiden turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Pyörivien osien aiheuttama vammautumisvaara.
- Sähkövirran aiheuttama vaara terveydelle, jos käytetään epäasianmukaisia virtajohtoja.
- Sammuta moottori ja vedä virtapistoke irti pistorasiasta, ennen kuin alat suorittaa säätö- tai huoltotöitä.
- Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä jäännösriskejä.
- Jäännösriskejä voidaan minimoida noudattamalla turvallisuusohjeita ja määräystenmukaista käyttöä koskevia määräyksiä sekä käyttöohjetta.
- Vältä koneen tahatonta käyttöönottoa: Varmista aina ennen pistokkeen liittämistä pistorasiaan, että virtakytkin on "0"-asennossa.
- Käytä sellaista käyttötyökalua, jota suositellaan tässä käyttöohjeessa. Näin mahdollistetaan koneen optimaalinen suorituskyky.
- Pidä kädet loitolla työalueelta, kun tuote on käytössä.

⚠ Varoitus! Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa.

Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

7. Tekniset tiedot

MIX160 MIX180
Moottori 230 V / 50 Hz		230 V / 50 Hz
Moottoriteho 0,65 kW 0,8 kW
Rummun kierrosluku enint.	29,5 min ^-1	29,5 min ^-1
Täyden kuorman virta	2,94 A 3,62 A
Säiliön tilavuus 160 l 180 l
Rummun aukon läpimitta	390 mm 390 mm
Kotelointiluokka	IP45D	IP45D
Käyttötapa*	S6 30%	S6 30%
Suojausluokka	II	II
Mitat	1260 x 850 x 1350 mm	1260 x 850 x 1400 mm
Paino	53,8 kg	56,5 kg

Oikeus teknisiin muutoksiin pidätetään!

*S6 30 %: Pysähtymätön ajoittaiskäyttö (kuormitusjakso 10 min)

Jotta moottori ei kuumene sallitun rajan yli, moottoria saa käyttää määritetyllä nimellisteholla 30% kuormitusjaksosta ja sen on sen jälkeen käytävä 70% kuormitusjaksosta ilman kuormaa.

Melu ja tärinä

⚠ Varoitus:

Melulla voi olla vakavia vaikutuksia terveyteesi. Jos koneen aiheuttama melu on yli 85 dB, on käytettävä sopivia kuulosuojaimia.

Meluarvot

Meluarvot on määritetty standardin 2005/88/EY mu- kaisesti.

MIX160 MIX180
Äänenpainetaso L_pA	69,75 dB	67,98 dB
Epävarmuus K_pA	2,77 dB 5,14 dB
Äänen tehotaso L_WA	90,74 dB	91,78 dB
Epävarmuus K_WA	1,20 dB 1,40 dB
Taattu äänitehotaso L_WA	92 dB	93 dB

8. Purkaminen pakkauksesta

• Betonisekoitin tulee ottaa ulos pahvilaatikosta kahden henkilön yhteistyönä.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita. Valitukset on annettava heti toimittajan tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päätymiseen asti.
• Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa tuotteen tuotenumero ja valmistusvuosi.

⚠ VAARA!

Laite ja pakkausmateriaalit eivät ole lasten leikki-kaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

9. Asennus / ennen käyttöönottoa

⚠️ Huomio!

Laite on ehdottomasti asennettava kokonaan ennen sen käyttöönottoa!

Asennuksen helpottamiseksi kokoonpano tulee tehdä kahden henkilön yhteistyönä.

Lisävarustepusseissa (A - H) ovat kaikki asennuksessa tarvittavat pienosat (katso kuva 3).

Asentamisessa tarvittava työkalu (ei sisälly toimitukseen):

• 2 kiintoavainta, koko 10
• 2 kiintoavainta, koko 13
• 1 kiintoavain, koko 16

• 1 yhdistelmäpihdit
• 1 ristipääruuvimeisseli

9.1 Kuljetuspyörien (5) asennus (lisävarustepussi A) (kuva 4)

1. Aseta kuljetuspyörät (5) molemmilla puolilla tukijalkaan pyörän akselin kanssa (12).
2. Työnnä sitten aluslaatta pyörän akseliin molemmilla puolilla.
3. Laita molemmilla puolilla sokka pyörän akselin ulomman reiän läpi.
4. Varmista kuljetuspyörät (5) taivuttamalla sokat erilleen sopivilla yhdistelmäpihdeillä (ei sisälly toimitukseen).

9.2 Tukijalan (8), käyttötangon (16) ja pidennys-tangon (17) asennus rungon keskiosaan (11) (lisävarustepussi B) (kuva 5)

1. Pidä tukijalkaa (8) kuvassa esitetyllä tavalla rungon keskiosaa (11) vasten. Valitse reiät niin, että tukijalka (8) on alemmassa asennossa.
2. Työnnä molemmat kuusioruuvit M8x70 reikien läpi.
3. Kiinnitä ruuvit käyttäen kussakin ruuvissa yhtä aluslaattaa, yhtä jousirengasta ja yhtä mutteria M8.
4. Kiristä kaikki ruuvit käyttäen kahta kita-avainta (koko 13) (ei sisälly toimitukseen).
5. Ohjaa käyttötanko (16) alhaalta sitä varten olevan pidikkeen läpi.
6. Liitä jousi ylhäältä käyttötangon (16) yläpuolelle ja pidä se tässä kohdassa työntämällä sokka alem-paan reikään.
7. Yhdistä käyttötanko (16) pidennystankoon (17) käyttäen kuusioruuvia M6x30. Kiinnitä ne M6-mutterilla.
8. Kiristä ruuvi käyttäen kahta kita-avainta (koko 10) (ei sisälly toimitukseen).

9.3 Tukijalan asennus pyörän akselin (12) ja kul-jetuspyörien (5) kanssa rungon keskiosaan (11) (lisävarustepussi C) (kuva 6)

1. Pidä tukijalkaa pyörän akselin kanssa (12) kuvassa esitetyllä tavalla rungon keskiosaa (11) vasten.
2. Työnnä molemmat kuusioruuvit M8x70 reikien läpi.
3. Kiinnitä ruuvit käyttäen kussakin ruuvissa yhtä aluslaattaa, yhtä jousirengasta ja yhtä mutteria M8.
4. Kiristä kaikki ruuvit käyttäen kahta kita-avainta (koko 13) (ei sisälly toimitukseen).

9.4 Rummun alaosan (10) asennus (lisävaruste-pussi D) (kuva 7)

1. Liitä laakeripidike (14) kuvassa esitetyllä tavalla sitä varten olevaan kohtaan rummun alaosassa (10).

2. Kiinnitä rummun alaosa (10) lukkorenkaalla (katso kuva).

3. Ohjaa samanaikaisesti rummun alaosan (10) laakeri esiasennetun laakeripidikkeen (14) kanssa alustan aukkoihin. Varmista, että laakeripidike (14) on tukijalan yläpuolella pyörän akselin (12) kanssa.
4. Huomioi tällöin reiän paikka.
5. Työnnä kuusioruuvi M8x65 reiän läpi.
6. Kiinnitä ruuvi käyttäen yhtä aluslaattaa, yhtä jousirengasta ja yhtä M8-mutteria.
7. Kiinnitä vastapäisellä puolella käyttäen varmistuslevyä (15) ja kahta kuusioruuvia M8x20.
8. Kiinnitä ruuvit käyttäen kussakin ruuvissa yhtä aluslaattaa, yhtä jousirengasta ja yhtä mutteria M8.
9. Kiristä kaikki ruuvit käyttäen kahta kita-avainta (koko 13) (ei sisälly toimitukseen).

9.5 Sekoituslaitteen (2) asennus (lisävarustepussi E) (kuva 8)

1. Ohjaa ristipääruuvi M10x20 ulkoa rummun ala-osan (10) läpi.
2. Työnnä kumialuslaatta asetettujen ristipääruuvien päälle rummun alaosassa (10).
3. Aseta sekoituslaite (2) asennettujen ristipääruuvien päälle ja kiinnitä se käyttäen yhtä aluslaattaa, yhtä jousirengasta ja yhtä mutteria M10.
4. Sekoituslaite (2) kiristetään vasta sitten, kun rum- mun yläosa (9) on asennettu.

9.6 Rummun yläosan (9) asennus (lisävaruste-pussi F) (kuva 9)

1. Aseta rummun yläosa (9) rummun alaosan (10) päälle. Varmista, että ylemmän ja alemman rum- mun kiinnitysreiät ovat kohdakkain.

2. Huomio! Nuolitarrat osoittavat rummun alaosan (10) ja rummun yläosan (9) tarkan suuntauksen.

3. Kiinnitä rummun yläosa (9) asettamalla kymmenen ruuvia M8x20, jousirenkaat ja aluslaatat pai-kalleen.

4. Kiristä ruuvit sen jälkeen ristikkäin koon 13 ki- ta-avaimella (ei sisälly toimitukseen).

5. Ohjaa ristipääruuvi M10x20 ulkoa rummun yläosan (9) läpi.

6. Työnnä kumialuslaatta asetettujen ristipääruuvien päälle rummun yläosassa (9).

7. Kiinnitä sekoituslaitteen (2) yläpää asettamalla sen ristipääruuvien päälle. Kiinnitä se käyttäen yhtä aluslaattaa, yhtä jousirengasta ja yhtä mutteria M10.

8. Kiinnitä lopuksi kaikki neljä ruuvia rummun alaosassa (10) ja rummun yläosassa (9) ristipääruuvimeisselillä ja koon 16 kita-avaimella (ei sisälly toimitukseen).

9.7 Kääntöpyörän (7) asennus lukituslevyn (13) kanssa (lisävarustepussi G) (kuva 10)

1. Työnnä kääntöpyörä (7) esiasennetun lukituslevyn (13) kanssa ulkolaippaan.
2. Kiinnitä se pidikkeeseen (13a) käyttäen molempia kuusioruuveja M8x20 ja niissä kummassakin yhtä aluslaattaa, yhtä jousirengasta ja yhtä mutteria M8. Huomaa, että ruuvit täytyy liittää sisältä ulospäin.
3. Kiristä ruuvit sen jälkeen käyttäen kahta ki- ta-avainta (koko 13) (ei sisälly toimitukseen).

9.8 Moottoriyksikön (4) asennus (lisävarustepussi H) (kuva 11)

1. Sijoita moottoriyksikkö (4) niin, että kierrepultit ovat kohdakkain reikien kanssa.
2. Työnnä moottoriyksikkö (4) nyt kokonaan akseliin.
3. Kiinnitä moottoriyksikkö (4) sen jälkeen kierretappeihin käyttäen kahta aluslaattaa ja kahta pysäytysmutteria M8.
4. Työnnä kuusioruuvi M8x70 moottoriyksikössä (4) olevan pidikkeen ja rungon keskiosassa (11) olevan reiän läpi.
5. Kiinnitä ruuvi käyttäen yhtä aluslaattaa, yhtä jousirengasta ja yhtä M8-mutteria.
6. Kiristä kaikki ruuvit ja mutterit käyttäen kahta kita-avainta (koko 13) (ei sisälly toimitukseen).

10. Käyttöön ottaminen

⚠️ Huomio!

Laite on ehdottomasti asennettava kokonaan ennen sen käyttöönottoa!

Käytä betonisekoitinta vain, kun mikään osa (esim. suojuksia) ei puutu eikä ole vioittunut ja kun liitäntäjoh-dossa ei ole vaurioita.

10.1 Paikalleen asettaminen

• Aseta betonisekoitin vaakasuoraan asentoon tasaiselle ja tukevalle alustalle. Estä koneen vajoaminen.
• Älä aseta betonisekoitinta liitäntäjohdon päälle!
• Aseta liitäntäjohto kulkemaan niin, että se ei voi tait-tua, puristua tai vahingoittua muulla tavalla.

Huomautus:

Rumpua on voitava kallistaa oikealle ja vasemmalle. Rummun tyhjentämiseksi rummun alla on oltava tilaa riittävälle säiliölle (esim. laastiastia). Varmista konetta pystyttäessäsi, että sekoitusrumpu voidaan tyhjentää ongelmitta.

10.2 Kytkeminen päälle / pois (kuva 1)

HUOMIO!

Loukkaantumisvaara!

Pyörivä sekoitusrumpu voi aiheuttaa vammoja.

- Älä koske käynnissä olevaan sekoitusrumpuun.

- Älä laita käynnissä olevaan sekoitusrumpuun esiineitä (kuten lapiota tai vastaavia).

1. Yhdistä sopiva jatkojohto betonisekoittimen liitäntäjohtoon.
2. Liitä jatkojohto pistorasiaan.
3. Käynnistä laite painamalla virtakytkin (3) (vihreä painike) asentoon "I".
4. Kytke laite pois päältä painamalla virtakytkin (3) (punainen painike) asentoon "0".

10.2.1 Ylikuormitussuojaus

Ylikuormitustilanteessa integroitu ylikuormituskytkin kytkee laitteen turvallisuussyiden vuoksi pois päältä.

1. Odota noin 15 minuuttia, että moottori on jäähtynyt.
2. Kytke laite uudelleen päälle painamalla virtakytkin (5) (vihreä painike) asentoon "I".

10.3 Rummun (1) säätö (kuva 1, kuvat 12a/12b)

Betonisekoittimen on oltava lukittuna määrättyyn sekoitusasentoon betonin- tai laastin valmistamista varten. Vain oikea sekoitusasento takaa parhaat sekoitus- tulokset ja varmistaa häiriöttömän toiminnan kulun.

1. Pidä kääntöpyörästä (7) aina lujasti kiinni rummun (1) säätämiseksi.
2. Avaa kääntölaite painamalla käyttötanko (16) ja- lalla alas. Tällöin lukitus irtoaa lukituslevystä (13).
3. Käännä rumpua (1), kunnes sekoitettava materiaali on sopivaa.
4. Kuva 12a: Rummun säätö laastin valmistusta varten.
5. Kuva 12b: Rummun säätö betonin valmistusta var- ten.
6. Kun rumpu (1) on halutussa asennossa, lukitse käyttötanko (16) uudelleen lukituslevyyn (13).

10.4 Täyttäminen (kuvat 12a + 12b)

⚠️ HUOMIO!

Terveys- ja vammautumisvaara!

Pölyn hengittäminen voi aiheuttaa haittaa terveydelle. Älä koske sementtiin tai lisääaineisiin ilman suojakäsi- neitä.

• Käytä hengityksensuojanaamaria.
• Käytä suojakäsineitääläkä koskaan koske käynnissä olevaan sekoitusrumpuun.

⚠️ VAROITUS!

Kaatumisvaara!

Varmista betonisekoittimen vakaus ennen sen täyttämistä.

• Käytä betonisekoitinta vain tukevalla, tasaisella (kallistumattomalla) alustalla.
• Älä vaihda paikkaa, kun täytät betonisekoitinta tai kun rumpu pyörii.

• Käytä betonisekoitinta vain tukevalla, tasaisella (kallistumattomalla) alustalla.

• Käynnistä laite painamalla virtakytkin (3) (vihreä painike) asentoon "I".

• Tarkasta sekoitusasento lukituslevystä (13).
• Kuva 12a: Rummun säätö laastin valmistusta var- ten.
• Kuva 12b: Rummun säätö betonin valmistusta var- ten.
• Täytä sekoitettavaa materiaalia rummun (1) pyöriessä. Älä täytä rumpua (1) liikaa. Varo! Liikkuvien osien aiheuttama vaara!
• Älä heitä materiaalia suurella voimalla rumpuun (1), jotta takertuminen rummun (1) alaosaan vältetään. Annostele materiaalia pieninä määrinä.
• Varmista ennen täyttämistä, että rummun (1) aukko on suunnattu siten, ettei sekoitettavaa materiaalia voi pudota ulos rummusta (1).

Huomautus: Pyydä sekoitettavan materiaalin koostu- musta ja laatua koskevat tiedot asiantuntevalta ammat- tilaiselta.

10.5 Tyhjentäminen (kuva 12c)

1. Aseta riittävän suuri säiliö (esim. laastiastia) rum- mun (1) alle. Varmista, ettei sekoitettavaa materi- aalia voi päästä maahan.
2. Avaa kääntölaitteen lukitus vetämällä kääntöpyörää (1) itseäsi kohti. Tällöin lukitus irtoaa lukituslevystä (14).
3. Tyhjennä rumpu (1) kallistamalla sitä hitaasti alaspäin.

11. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä.

Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

11.1 Vialliset sähköliitäntäjohdot

Sähkön liitosjohtoon syntyy usein eristevaurioita.

Syynä tähän voivat olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin.
  • Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.

Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia. Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni virtaverkossa.

Liitäntäjohtojen on vastattava asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on merkintä H07RN.

Tyyppimerkinnän painatus liitosjohdossa on pakollista.

Yksivaiheisia vaihtovirtamoottoreita käytettäessä suo- sittelemme käyttämään sulaketta C 16A tai K 16A ko- neilla, joiden käynnistymisvirta on korkea (yli 3000 W)!

12. Puhdistus

⚠️ VAROITUS!

Loukkaantumisvaara!

Tuote voi käynnistyä odottamattomasti, mikä voi johtaa loukkaantumiseen.

• Sammuta moottori aina ennen puhdistus- ja huol- totöiden suorittamista.
• Vedä virtapistoke irti aina ennen puhdistustöiden suorittamista.

HUOMAUTUS!

Vahingoittumisvaara!

Jos moottoriyksikköön pääsee vettä, seurauksena voi olla moottorivaurioita. Älä koputtele sekoitusrumpua kovilla esineillä (vasara, lapio jne.).

Sekoitusrummun lommoutuminen vaikeuttaa sekoitus- toimintoa ja puhdistamista.

• Puhdista tuote harjalla tai kaapimella.
• Älä upota tuotetta veteen tai muihin nesteisiin äläkä ruiskuta moottoriyksikköä korkeapainepe-surilla.

Suosittelemme, että laite puhdistetaan perusteellisesti sisä- ja ulkopuolelta välittömästi jokaisen käyttökerran jälkeen. Likaa ei saa koskaan poistaa vasaralla, lapiolla tai vastaavalla esineellä.

Betonisekoittimen jokaisen käyttökerran jälkeen:

1. Puhdista rumpu (1) vedellä ja poista sementti- ja laastikuorettumat harjalla tai kaapimella.
2. Kun puhdistat rummun sisäpuolta, anna muutaman lapiollisen soraa ja vettä pyöriä rummussa.

13. Kuljetus

⚠️ VAROITUS!

Loukkaantumisvaara!

Tuote voi käynnistyä odottamattomasti, mikä voi johtaa loukkaantumiseen.

• Sammuta moottori ennen kuljetusta.
• Irrota virtapistoke.

13.1 Kuljetus ajoneuvossa (kuva 13d)

1. Avaa kääntölaite painamalla käyttötanko (16) ja- lalla alas. Tällöin lukitus irtoaa lukituslevystä (13).
2. Aseta rumpu (1) niin, että täyttöaukko osoittaa alaspäin.
3. Poista ruuvit tukijalasta (8) ja pyörän akselin (12) yhteydessä olevasta tukijalasta.
4. Taita tukijalka (8) ja pyörän akselin (12) yhteydessä oleva tukijalka sisään.
5. Varmista betonisekoitin kiristyshihnalla niin, ettei se voi luisua paikaltaan.
6. Älä nosta betonisekoitinta nosturilla.

13.2 Kuljettaminen työpaikalla (kuva 13d)

1. Avaa kääntölaite painamalla käyttötanko (16) ja- lalla alas. Tällöin lukitus irtoaa lukituslevystä (13).
2. Aseta rumpu (1) niin, että täyttöaukko osoittaa alaspäin.
3. Kun kuljetat betonisekoitinta lyhyen matkan, kal- lista sitä hieman ja siirrä sitä kuljetuspyörien (5) varassa.

14. Varastointi

Varastoi laitetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Optimaalinen varastointilämpötila on 5 - 30 °C.

Peitä betonisekoitin suojataksesi sitä pölyltä tai kosteudelta.

Säilytä käyttöohjetta sähkötyökalun yhteydessä.

15. Huolto

⚠️ VAROITUS!

Loukkaantumisvaara!

Tuote voi käynnistyä odottamattomasti, mikä voi johtaa loukkaantumiseen.

- Sammuta moottori aina ennen huoltotöiden suo-rittamista.

- Vedä virtapistoke irti aina ennen huoltotöiden suorittamista.

15.1 Hihnan kireyden tarkastus (kuva 11a)

Hihnan kireys on säädetty oikein, kun tuote lähetetään tehtaalta. Hihnan kireyttä ei voi säätää jälkeenpäin.

1. Poista moottoriyksikön (4) suojus avaamalla moot- toriyksikössä (4) olevat ruuvit (4a). Käytä tätä var- ten ristipääruuvimeisseliä (ei sisälly toimitukseen).
2. Tarkasta hihnan kireys. Kun hihnaa painetaan sormella, hihnan tulisi painua noin 5 mm.
3. Aseta moottoriyksikön (4) suojus takaisin paikalleen ja kiristä ruuvit (4a). Käytä tätä varten risti-pääruuvimeisseliä (ei sisälly toimitukseen).

15.2 Hihnan vaihtaminen

Hihnat ovat kuluvia osia, jotka on vaihdettava määrätyn ajan kuluttua.

1. Poista moottoriyksikön (4) suojus avaamalla moottoriyksikössä (4) olevat ruuvit (4a).
2. Vedä moottorin suojus irti.
3. Uuden kiilahihnan uritetun puolen on sitä paikalleen asetettaessa osoitettava ulospäin. Varmista, että ensin asennetaan kiilahihnan alempi osa.
4. Tarkasta hihnan kireys. Kun hihnaa painetaan sormella, hihnan tulisi painua noin 5 mm. Hihnaa ei voi kiristää jälkikäteen.
5. Aseta moottoriyksikön (4) suojus takaisin paikal- leen ja kiristä ruuvit (4a).

15.3 Liitännät ja korjaukset

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyppi
  • Koneen tyyppikilven tiedot

15.4 Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Hihna

* eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.

16. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaus ympäristönsuojelumääräysten edellyttämällä tavalla.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain (ElektroG) tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajitel-tuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyt-täjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
• Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.
• Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:
• Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus).

- Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.

- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkö-laitetta. joiden reunan pituus on enintään 25 cm.

- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin soveletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

17. Ohjeet häiriöiden poistoon

Häiriö Mahdolliset Korjauskeinot
Moottori ei käynnisty	Verkkojännite puuttuu Sulakkeiden	tarkastus
	Liitäntäjohto viallinen	Anna sähköasentajan suorittaa tarkastus tai vaihto
Moottori sammuu	Moottori ylikuormittuu	Anna moottorin jäähtyä
	Moottoriyksikön tulo- ja poistoilma-aukot ovat likaisia	Puhdista tulo- ja poistoilma-aukot
Moottori käy, rumpu ei liiku	Kiilahihna luistaa	Vaihda kiilahihna

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
