Tuotetyyppi	Sementinsekoitin (betonimylly)
Merkki	Scheppach
Malli	MIX140
Rummun tilavuus	140 litraa
Rummun aukon halkaisija	385 mm
Moottorin teho	0,55 kW (550 W)
Virtalähde	230 V ~ / 50 Hz
Moottorin maksiminopeus	2750 min⁻¹
Rummun maksiminopeus	26,6 min⁻¹
Käyttötapa	S6 30 % (30 % kuormitus, 70 % tyhjäkäynti)
Suojausluokka	II (kaksoiseristys)
IP-luokitus	IP45D
Taattu äänitehotaso (LWA)	95 dB
Mitat (P × L × K)	1200 × 710 × 1400 mm
Paino	47 kg
Rummun materiaali	Teräs
Kuljetuspyörät	Kyllä (2 pyörää + 1 kääntöpyörä)
Säilytystuki	Kyllä (taittuva)
Käyttötarkoitus	Betoni- ja laastisekoitus kotitalouskäyttöön
Puhdistus	Harja, kaavin; älä upota tai käytä painepesuria
Kulutusosat	Kiilahihna (viite 5908403061)
Takuu	Lainmukainen (vialliset osat vaihdetaan ilmaiseksi)

Usein kysytyt kysymykset - MIX140 SCHEPPACH

Mikä on Scheppach MIX140 -rummun maksimitilavuus?

Rummun tilavuus on 140 litraa (125 litraa mallille MIX125). Älä täytä rumpua liikaa tukosten välttämiseksi.

Miten betonimylly kootaan oikein?

Kokoonpano on tehtävä kahden henkilön toimesta. Noudata vaiheita järjestyksessä: asenna pyörät, tuki, rummun alaosa, sekoitusmekanismi ja sitten yläosa. Käytä mukana tulleita pusseja (A - I) ja ilmoitettuja työkaluja (litteäavaimet, kuusiokoloavain, pihdit). Katso yksityiskohtaiset kaaviot käyttöohjeesta.

Mitä turvatoimia minun on noudatettava ennen MIX140:n käyttöä?

Käytä aina turvajalkineita, hanskoja, suojalaseja ja pölynaamaria. Tarkista, ettei virtajohto ole vaurioitunut. Varmista, että kone on tasaisella ja vakaalla alustalla. Älä koskaan anna lasten tai luvattomien henkilöiden lähestyä. Irrota pistotulppa ennen puhdistusta tai huoltoa.

Miten rummun kallistus säädetään sekoitusta varten?

Vedä kääntöpyörää (7) itseesi päin lukituslevyn vapauttamiseksi. Kallista rumpu haluttuun asentoon: betoniasento (kuva 13b) tai laastiasento (kuva 13a). Vapauta pyörä lukittuaksesi. Pidä pyörää aina tiukasti kiinni säädön aikana.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista ensin verkkojännite ja sulakkeet. Jos johto on vaurioitunut, anna sähköasentajan vaihtaa se. Ylikuormituksen sattuessa odota moottorin jäähtymistä (noin 15 min) ennen uudelleenkäynnistystä. Jos ongelma jatkuu, ota yhteys asiantuntijaan.

Miten rumpu tyhjennetään sekoituksen jälkeen?

Aseta astia (esim. laastiallas) rummun alle. Vedä kääntöpyörää lukituksen vapauttamiseksi ja kallista rumpua hitaasti alaspäin tyhjentääksesi. Varo kaatamasta seosta lattialle.

Mitä säännöllistä huoltoa tarvitaan?

Jokaisen käytön jälkeen puhdista rummun sisä- ja ulkopuoli vedellä ja harjalla tai kaapimella. Tarkista säännöllisesti hihnan kireys: sen pitäisi painua noin 5 mm sormen paineesta. Jos hihna on kulunut, vaihda se alkuperäiseen hihnaan (viite 5908403061).

Voiko betonimyllyä käyttää muihin materiaaleihin kuin betoniin ja laastiin?

Ei, betonimylly on tarkoitettu yksinomaan betonin ja laastin sekoitukseen kotitalouskäytössä. Kaikki muu käyttö katsotaan virheelliseksi ja mitätöi takuun. Älä sekoita aggressiivisia kemikaaleja tai odottamattomia hankaavia materiaaleja.

Miten betonimylly kuljetetaan turvallisesti?

Sammuta moottori ja irrota pistotulppa. Ajoneuvokuljetusta varten kallista rumpu alas, taita tuki sisään ja kiinnitä hihnalla. Älä nosta nosturilla. Lyhyttä siirtoa varten kallista laitetta hieman ja rullaa kuljetuspyörien päällä.

Mistä varaosat löytyvät ja miten tilataan?

Varaosat (erityisesti hihna viite 5908403061) ovat saatavilla Scheppachin huoltopalvelusta. Tilatessasi ilmoita mallin nimi (MIX140), tuotenumero ja tyyppikilven tiedot. Skannaa etusivun QR-koodi päästäksesi luetteloon.

KÄYTTÖOHJE MIX140 SCHEPPACH

Tervise- ja vigastusoht!

15. Remont ja varuosade tellimine

Tuotteessa olevien symbolien selitys

	Lue käyttöohje ennen käyttöönottoa!
	Käytä turvajalkineita!
	Käytä suojakäsineitä!
	Käytä suojalaseja!
	Käytä põlysuojanaamaria!
	Käytä kuulosuojaimia!
	Aseta betonisekoitin vaakasuoraan asentoon tasaiselle ja tukevalle alustalle!
	Betonisekoitinta ei saa liikutella käytön aikana!
	Betonisekoitinta saa käyttää vain suojalaitteen ollessa täydellisesti suljettuna!
	Älä tartu liikkuvaan rumpuun!
	Varo! Puristumisvaara lukituslaatassa hammaskehän kohdalla.
	Älä käynnistä moottoria, kun rumpu on täynnä.
	Suojele ympäristöä! Vie yli jäänyt materiaali valtuutettuun keräyspaikkaan. Sitä ei saa päästä viemäriin, maaperään eikä vesistöihin.
	Pidä valtuuttamattomat henkilöt ja lapset loitolla laitteesta!
	Laite on kaksoiseristetty!Huomio! Suojausluokan vaatimukset täyttyvät vain, jos huollossa käytetään alkupe-räisiä eristemateriaaleja eikä eristysetäisyyksiä muuteta.
	Vedä virtapistoke irti ennen puhdistusta tai huoltoa!
[kx6K]	Asennusohje! Katso: Asennus, rummun yläosan asennus.
	Äänitehotaso desibeleinä (dB)
	Suojausluokka II
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
[8xC4]	Tuote on sovellettavien Serbian ohjeiden mukainen.

Sisällysluettelo: Sivu:

1. Johdanto 228
2. Tuotteen kuvaus (kuvat 1 - 13d) 228
3. Toimituksen sisältö (kuvat 2 + 3) 228
4. Määräystenmukainen käyttö 228
5. Turvallisuusohjeet....229
6. Tekniset tiedot....230
7. Purkaminen pakkauksesta 231
8. Asennus / ennen käyttöönottoa....231
9. Käyttöön ottaminen 232
10. Sähköliitäntä 233
11. Puhdistus 234
12. Kuljetus 234
13. Varastointi 234
14. Huolto....235
15. Korjaaminen ja varaosien tilaus 235
16. Hävittäminen ja kierrätys 236
17. Ohjeet häiriöiden poistoon....236
18. Vaatimustenmukaisuusvakuutus 330

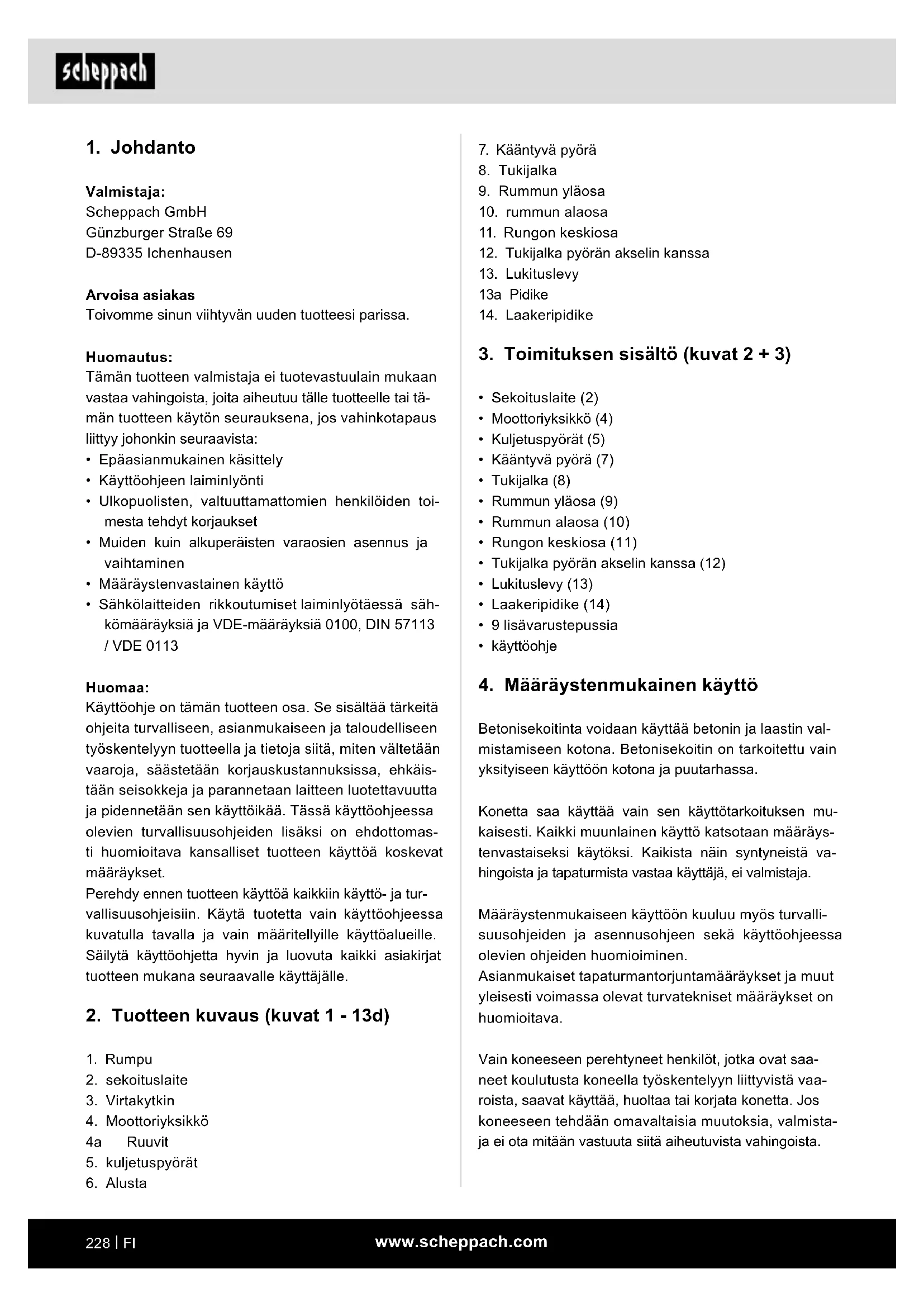

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivomme sinun viihtyvän uuden tuotteesi parissa.

Huomautus:

Tämän tuotteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle tuotteelle tai tä- män tuotteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• Epäasianmukainen käsittely
  • Käyttöohjeen laiminlyönti
• Ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset
• Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen
  • Määräystenvastainen käyttö
• Sähkölaitteiden rikkoutumiset laiminlyötäessä sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113

Huomaa:

Käyttöohje on tämän tuotteen osa. Se sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn tuotteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset tuotteen käyttöä koskevat määräykset.

Perehdy ennen tuotteen käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin. Käytä tuotetta vain käyttöohjeessa kuvatulla tavalla ja vain määritellyille käyttöalueille. Säilytä käyttöohjetta hyvin ja luovuta kaikki asiakirjat tuotteen mukana seuraavalle käyttäjälle.

2. Tuotteen kuvaus (kuvat 1 - 13d)

1. Rumpu
2. sekoituslaite
3. Virtakytkin
4. Moottoriyksikkö
   4a Ruuvit
5. kuljetuspyörät

6. Alusta

7. Kääntyvä pyörä

8. Tukijalka
9. Rummun yläosa
10. rummun alaosa
11. Rungon keskiosa
12. Tukijalka pyörän akselin kanssa
13. Lukituslevy
    13a Pidike
14. Laakeripidike

3. Toimituksen sisältö (kuvat 2 + 3)

• Sekoituslaite (2)
• Moottoriyksikkö (4)
  • Kuljetuspyörät (5)
• Kääntyvä pyörä (7)
  • Tukijalka (8)
  • Rummun yläosa (9)
  • Rummun alaosa (10)
  • Rungon keskiosa (11)
  • Tukijalka pyörän akselin kanssa (12)
  • Lukituslevy (13)
  • Laakeripidike (14)
  • 9 lisävarustepussia
• käyttöohje

4. Määräystenmukainen käyttö

Betonisekoitinta voidaan käyttää betonin ja laastin valmistamiseen kotona. Betonisekoitin on tarkoitettu vain yksityiseen käyttöön kotona ja puutarhassa.

Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.

Asianmukaiset tapaturmantorjuntamääräykset ja muut yleisesti voimassa olevat turvatekniset määräykset on huomioitava.

Vain koneeseen perehtyneet henkilöt, jotka ovat saaneet koulutusta koneella työskentelyyn liittyvistä vaaroista, saavat käyttää, huoltaa tai korjata konetta. Jos koneeseen tehdään omavaltaisia muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.

Konetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla. Valmistajan mää- rittämiä turvallisuus-, työ- ja huoltomääräyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

Käyttöohjeessa olevien merkkisanojen selitykset

Varoitus

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VAARA

Merkkisana, joka merkitsee välittömästi uhkaavaa vaaratilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VARO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos sitä ei vältetä.

HUOMIO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa tuotteen tai omaisuuden vahingoittumiseen, jos sitä ei vältetä.

5. Turvallisuusohjeet

Yleiset turvallisuusohjeet

VAROITUS: Kun käytät sähkötyökaluja, noudata seuraavia tärkeitä turvallisuusmääräyksiä mini-moidaksesi tulipalon, sähköiskun ja henkilövam-mojen vaaran.

Lue kaikki ohjeet ennen kuin alat työskennellä tällä laitteella.

- Huomioi kaikki koneessa olevat turvallisuus- ja va-roitusohjeet.

- Pidä kaikki koneessa olevat turvallisuus- ja varoitusohjeet aina täysilukuisina ja luettavassa kunnossa.

- Koneessa olevia turvalaitteita ei saa purkaa eikä tehdä toimimattomiksi.

- Tarkasta verkkoliitäntäjohdot. Älä käytä viallisia lii-täntäjohtoja.

- Tarkasta laitteen oikea toiminta ennen käyttöönottoa.

- Pidä lapset ja asiattomat henkilöt loitolla betonisekoittimesta.

- Alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisina olevat henkilöt eivät saa käyttää laitetta.

- Käyttäjän velvollisuutena on käyttää henkilökohtaista suojavarustusta.

- Varo työskentelyn aikana: Pyörivien osien aiheutta-ma vammautumisvaara.

- Suorita puhdistus- ja huoltotyöt ja häiriöiden poistaminen vain moottorin ollessa sammutettuna. Irrota virtapistoke!

- Asennuksia, korjauksia ja huoltotöitä sähköjärjestelmän parissa saa teettää vain ammattihenkilöillä.

- Kaikki suoja- ja turvalaitteet on korjaus- ja huoltotöiden suorittamisen jälkeen asennettava heti takaisin paikoilleen.

- Sammuta moottori ja vedä virtapistoke irti ennen työpaikalta poistumista!

- Varmista riittävä valaistus. Huono valaistus voi lisätä vammautumisvaaraa ratkaisevasti!

- Kytke kone vaaratilanteessa pois päältä ja vedä vir- tapistoke irti pistorasiasta!

- Älä koskaan laita käsiäsi koneen liikkuviin osiin koneen ollessa päälle kytkettynä. Pyörivä rumpu tai pyörivät sekoitustyökalut aiheuttavat takertumisen / kietoutumisen vaaran.

- Konetta ei saa toisessa paikassa siirtämisen aikana!

- Koneen saa sijoittaa vain tasaiselle pinnalle!

- On olemassa myrkyllisten höyryjen ja pölyjen hengittämisen vaara.

Lisäturvallisuusohjeet

- Betonisekoittimen saa ottaa käyttöön vain täydellisesti koottuna.

- Tarkasta ennen käyttöönottoa, onko liitäntäjohdoissa vaurioita.

- Käytä turvajalkineita, käsineitä, suojalaseja ja hengityksensuojanaamaria.

- Pidä kädet ja jalat loitolla liikkuvista osista.

- Älä koske käynnissä olevaan sekoitusrumpuun.

• Älä laita käynnissä olevaan sekoitusrumpuun esineitä, kuten lapiota tms.
• Loukkaantumisvaara pyörivän sekoitusrummun vuoksi.
• Betonisekoitinta saa käyttää vain alkuperäisten varaosien kanssa.
• Betonisekoittimen korjaustyöt saa teettää vain valtuutetulla ammattiyrityksellä.
• Älä jätä käyttövalmista betonisekoitinta valvomatta.
• Kun poistut työpaikalta, kytke kone pois päältä ja vedä virtapistoke irti pistorasiasta.

Jäännösriskit

Kone on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Pyörivien osien aiheuttama vammautumisvaara.
• Sähkövirran aiheuttama vaara terveydelle, jos käytetään epäasianmukaisia virtajohtoja.
• Sammuta moottori ja vedä virtapistoke irti pistorasiasta, ennen kuin alat suorittaa säätö- tai huoltotöitä.
• Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä jäännösriskejä.
• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeen lisäksi kohdissa "Turvallisuusohjeet" ja "Määräystenmukainen käyttö" olevia ohjeita.
• Vältä koneen tahatonta käyttöönottoa: Varmista aina ennen pistokkeen liittämistä pistorasiaan, että virtakytkin on "0"-asennossa.
• Käytä työkalua, jota suositellaan tässä käyttöohjeessa. Näin mahdollistetaan koneen optimaalinen suorituskyky.
• Pidä kädet loitolla työalueelta, kun kone on käytössä.

Varoitus! Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa.

Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

6. Tekniset tiedot

	MIX125 MIX140
Moottori	230 V~ / 50 Hz	230 V~ / 50 Hz
Moottoriteho 0,55 kW 0,55 kW
Kierrosluku enint.: 2750 min-1	2750 min-1
Rummun kierrosluku enint.:	26,6 min-1	26,6 min-1
Säiliön tilavuus 125 l 140 l
Rummun aukon läpimitta	385 mm 385 mm
Eristysluokka: IP45D IP45D
Mitat	1200 x 710 x 1400 mm	1200 x 710 x 1400 mm
Käyttötapa: S6 30% S6	30%
Suojausluokka II II
Paino 45 kg 47 kg

Oikeus teknisiin muutoksiin pidätetään!

*S6 30 %: Pysähtymätön ajoittaiskäyttö (kuormitusjakso 10 min)

Jotta moottori ei kuumene sallitun rajan yli, moottoria saa käyttää määritetyllä nimellisteholla 30% kuormitusjaksosta ja sen on sen jälkeen käytävä 70% kuormitusjaksosta ilman kuormaa.

Tiedot melupäästöstä

Varoitus: Melulla voi olla vakavia vaikutuksia terveyteesi. Jos koneen aiheuttama melu on yli 85 dB, on käytettävä sopivia kuulosuojaimia.

Meluarvot

Meluarvot on määritetty standardin EN ISO 3744:2010 mukaisesti.

Äänenpainetaso L_PA	72,21 dB
Epävarmuus K_pA	3,33 dB
Äänitehotaso L_WA	92,21dB
Epävarmuus K_WA	3,33 dB
Taattu äänitehotaso L_WA 95 dB

7. Purkaminen pakkauksesta

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

⚠️ VAROITUS!

Laite ja pakkausmateriaalit eivät ole lasten leikki-kaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

8. Asennus / ennen käyttöönottoa

Huomio!

Asenna laite ehdottomasti täydellisesti ennen sen käyt- töönottoa!

Asennuksen helpottamiseksi kokoonpano tulee tehdä kahden henkilön yhteistyönä.

Lisävarustepusseissa (A - I) ovat kaikki asennuksessa tarvittavat pienosat (katso kuva 3).

Asentamisessa tarvittava työkalu (ei sisälly toimitukseen):

• 2 kiintoavainta, koko 13
• 2 kiintoavainta, koko 16
• 1 kuusiokoloavain, koko 8
• 1 yhdistelmäpihdit
• 1 ristipääruuvimeisseli

Kuljetuspyörien (5) asennus (kuva 4) (lisävarustepussi A)

1. Laita molemmilla puolilla sokka pyörän akselin si- semmän reiän läpi.
2. Työnnä aluslaatta pyörän akseliin molemmilla puolilla.
3. Aseta sen jälkeen kuljetuspyörät (5) molemmilla puolilla pyörän akseliin (12).
4. Työnnä sitten vielä kerran molemmilla puolilla aluslaatta pyörän akseliin.
5. Laita molemmilla puolilla sokka pyörän akselin ulomman reiän läpi.
6. Varmista kuljetuspyörät (5) taivuttamalla sokat erilleen sopivilla yhdistelmäpihdeillä (ei sisälly toi- mitukseen).

Tukijalan (8) asennus rungon keskiosaan (11) (lisävarustepussi B) (kuva 5)

1. Pidä tukijalkaa (8) kuvassa esitetyllä tavalla rungon keskiosaa (11) vasten. Valitse reiät niin, että tukijalka (8) on alemmassa asennossa.
2. Työnnä molemmat kuusioruuvit M8x70 reikien läpi.
3. Kiinnitä ruuvit käyttäen kussakin ruuvissa yhtä aluslaattaa, yhtä jousirengasta ja yhtä mutteria M8.
4. Kiristä kaikki ruuvit käyttäen kahta kita-avainta (koko 13) (ei sisälly toimitukseen).

Tukijalan asennus pyörän akselin (12) ja kuljetus-pyörien (5) kanssa rungon keskiosaan (11) (lisävarustepussi C) (kuva 6)

1. Pidä tukijalkaa pyörän akselin kanssa (12) kuvassa esitetyllä tavalla rungon keskiosaa (11) vasten.
2. Työnnä molemmat kuusioruuvit M8x70 reikien läpi.
3. Kiinnitä ruuvit käyttäen kussakin ruuvissa yhtä aluslaattaa, yhtä jousirengasta ja yhtä mutteria M8.
4. Kiristä kaikki ruuvit käyttäen kahta kita-avainta (koko 13) (ei sisälly toimitukseen).

Rummun alaosan (10) asennus (lisävarustepussi D) (kuva 7)

1. Liitä laakeripidike (14) sitä varten olevaan kohtaan rummun alaosassa (10).
2. Ohjaa samanaikaisesti rummun alaosan (10) laa- keri esiasennetun laakeripidikkeen (14) kanssa alustan (6) aukkoihin. Varmista, että laakeripidike (14) on tukijalan yläpuolella pyörän akselin (12) kanssa.
3. Huomioi tällöin reikien paikat.
4. Työnnä molemmat kuusioruuvit M8x65 reikien läpi.
5. Kiinnitä ruuvit käyttäen kussakin ruuvissa yhtä aluslaattaa, yhtä jousirengasta ja yhtä mutteria M8.
6. Kiristä kaikki ruuvit sen jälkeen käyttäen kahta kita-avainta (koko 13) (ei sisälly toimitukseen).
7. Kiinnitä rummun alaosa (10) lukkorenkaalla (katso kuva).

Sekoituslaitteen (2) asennus (lisävarustepussi E) (kuva 8)

1. Ohjaa ristipääruuvi M8x20 ulkoa rummun alaosan (10) läpi.
2. Työnnä kumialuslaatta asetettujen ristipääruuvien päälle rummun alaosassa (10).

3. Aseta sekoituslaite (2) asennettujen ristipääruuvien päälle ja kiinnitä se käyttäen yhtä aluslaattaa, yhtä jousirengasta ja yhtä mutteria M8.

4. Sekoituslaite (2) kiristetään vasta sitten, kun rum- mun yläosa (9) on asennettu.

Huomautus: Sekoituslaitteen (2) oikeanlaisen asentamisen helpottamiseksi ylemmässä ja alemmassa rummussa on kaksi nuolta. Jos ei ole varmaa, että sekoituslaite on asennettu oikein, se voidaan testata. Aseta rummun yläosa (9) tätä varten rummun alaosan (10) päälle ja kierrä sitä niin kauan, kunnes kaksi nuolta osoittavat toisiaan kohti.

Rummun yläosan (9) asennus (lisävarustepussi F) (kuva 9)

1. Aseta rummun yläosa (9) rummun alaosan (10) päälle. Varmista, että ylemmän ja alemman rummun kiinnitysreiät ovat kohdakkain.

Huomio! Nuolitarrat osoittavat rummun alaosan (10) ja rummun yläosan (9) tarkan suuntauksen.

1. Kiinnitä rummun yläosa (9) asettamalla kuusi ruu-via M8x16, jousirenkaat ja aluslaatat paikalleen.

2. Kiristä ruuvit sen jälkeen ristikkäin ristipääruuvi-meisselillä (ei sisälly toimitukseen).

3. Ohjaa ristipääruuvi M8x20 ulkoa rummun yläosan (9) läpi.

4. Työnnä kumialuslaatta asetettujen ristipääruuvien päälle rummun yläosassa (9).

5. Kiinnitä sekoituslaitteen (2) yläpää asettamalla sen ristipääruuvien päälle. Kiinnitä se käyttäen yhtä aluslaattaa, yhtä jousirengasta ja yhtä mutteria M8.

6. Kiinnitä lopuksi kaikki neljä ruuvia rummun alaosassa (10) ja rummun yläosassa (9) ristipääruuvimeisselillä ja koon 13 kita-avaimella (ei sisälly toimitukseen).

Lukituslevyn (13) asennus (lisävarustepussi G) (kuva 10)

1. Työnnä lukituslevy (13) pidikkeeseen (13a).

2. Kiinnitä se käyttäen molempia kuusioruuveja M8x25 ja niissä kummassakin yhtä jousirengasta ja yhtä mutteria M8.

3. Kiristä kaikki ruuvit sen jälkeen käyttäen kahta kita-avainta (koko 13) (ei sisälly toimitukseen).

Kääntöpyörän (7) asennus (lisävarustepussi H) (kuva 11)

1. Ohjaa aluslaatta ja sen jälkeen jousi alhaalta kääntöpyörän (7) putkeen.

2. Pidä jousta sormella paikallaan.

3. Aseta kääntöpyörä (7) rummun alaosan (10) akselin yli niin, että jousi lepää akselin päällä.

4. Paina kääntöpyörää (7) alaspäin, kunnes rummun alaosan (10) akselissa olevat reiät ovat kohdakkain kääntöpyörässä (7) olevien reikien kanssa.

5. Kiinnitä kääntöpyörä (7) kuusioruuvilla M10x65, kahdella aluslaatalla ja yhdellä pysäytysmutterilla.

6. Kiristä ruuvit sen jälkeen kahdella koon 16 ki- ta-avaimella (ei sisälly toimitukseen) sen verran, että kääntöpyörä (7) voi vielä kääntyä kevyesti.

7. Kierrä putken lieriöruuvia myötäpäivään koon 8 kuusiokoloavaimella (ei sisälly toimitukseen) jousen jännityksen säätämiseksi.

Huomautus: Kääntöpyörän (7) on oltava akselin päällä niin, että se voi kääntyä. Sen on voitava mennä helposti lukituslevyssä (13) oleviin aukkoihin.

Moottoriyksikön (4) asennus (lisävarustepussi I) (kuva 12)

1. Sijoita moottoriyksikkö (4) niin, että kierrepultit ovat kohdakkain reikien kanssa.

2. Työnnä moottoriyksikkö (4) nyt kokonaan akseliin.

3. Kiinnitä moottoriyksikkö (4) sen jälkeen käyttäen neljää aluslaattaa ja neljää pysäytysmutteria M8. Käytä tätä varten kita-avainta (koko 13) (ei sisälly toimitukseen).

9. Käyttöön ottaminen

Huomio!

Asenna laite ehdottomasti täydellisesti ennen sen käyttöönottoa!

Käytä betonisekoitinta vain, kun mikään osa ei puutu eikä ole vioittunut ja kun liitäntäjohdossa ei ole vauri-oita.

9.1 Paikalleen asettaminen

1. Aseta betonisekoitin vaakasuoraan asentoon ta- saiselle, kallistumattomalle ja tukevalle alustalle. Estä koneen vajoaminen maahan.

2. Älä aseta betonisekoitinta liitäntäjohdon päälle!

3. Aseta liitäntäjohto kulkemaan niin, että se ei voi taittua, puristua tai vahingoittua muulla tavalla.

Huomautus:

Rumpua (1) on voitava kallistaa oikealle ja vasemmalle. Rummun (1) tyhjentämiseksi rummun (1) alla on oltava tilaa riittävälle säiliölle (esim. laastiastia). Varmista konetta pystyttäessäsi, että sekoitusrumpu voidaan tyhjentää ongelmitta.

9.2 Kytkeminen päälle / pois (kuva 1)

HUOMIO!

Loukkaantumisvaara!

Pyörivä sekoitusrumpu voi aiheuttaa vammoja.

- Älä koske käynnissä olevaan sekoitusrumpuun.

- Älä laita käynnissä olevaan sekoitusrumpuun esiineitä (kuten lapiota tai vastaavia).

1. Yhdistä sopiva jatkojohto betonisekoittimen liitäntäjohtoon.
2. Liitä jatkojohto pistorasiaan.
3. Käynnistä laite painamalla virtakytkin (3) (vihreä painike) asentoon "I".
4. Kytke laite pois päältä painamalla virtakytkin (3) (punainen painike) asentoon "0".

9.2,1 Ylikuormitussuojaus

Ylikuormitustilanteessa integroitu ylikuormituskytkin kytkee laitteen turvallisuussyiden vuoksi pois päältä.

1. Odota noin 15 minuuttia, että moottori on jäähtynyt.
2. Kytke laite uudelleen päälle painamalla virtakytkin (5) (vihreä painike) asentoon "I".

9.3 Rummun (1) säätö (kuva 1, kuvat 13a/13b)

Betonisekoittimen on oltava lukittuna määrättyyn sekoitusasentoon betonin- tai laastin valmistamista varten. Vain oikea sekoitusasento takaa parhaat sekoitus- tulokset ja varmistaa häiriöttömän toiminnan kulun.

1. Pidä kääntöpyörästä (7) aina lujasti kiinni rummun (1) säätämiseksi.
2. Avaa kääntölaite vetämällä kääntöpyörää (7) itseäsi kohti. Tällöin lukitus irtoaa lukituslevystä (13).
3. Käännä rumpua (1), kunnes sekoitettava materiaa-li on tasalaatuisen notkeaa.

- Kuva 13a: Rummun säätö laastin valmistusta varten

- Kuva 13b: Rummun säätö betonin valmistusta varten

1. Kun rumpu (1) on halutussa asennossa, lukitse kääntöpyörä (7) uudelleen lukituslevyyn (13).

9.4 Täyttäminen (kuvat 13a + 13b)

HUOMIO!

Terveys- ja vammautumisvaara!

Pölyn hengittäminen voi aiheuttaa haittaa terveydelle. Älä koske sementtiin tai lisääaineisiin ilman suojakäsineitä.

- Käytä hengityksensuojanaamaria.

- Käytä suojakäsineitääläkä koskaan koske käynnissä olevaan sekoitusrumpuun.

⚠️ VAROITUS!

Kaatumisvaara!

Varmista betonisekoittimen vakaus ennen sen täyttämistä.

• Käytä betonisekoitinta vain tukevalla, tasaisella (kallistumattomalla) alustalla.

• Älä vaihda paikkaa, kun täytät betonisekoitinta tai kun rumpu pyörii.

• Käynnistä laite painamalla virtakytkin (3) (vihreä painike) asentoon "I".

• Tarkasta sekoitusasento lukituslevystä (13):

- Kuva 13a: Rummun säätö laastin valmistusta varten

- Kuva 13b: Rummun säätö betonin valmistusta varten

1. Täytä sekoitettavaa materiaalia rummun (1) pyöriessä. Älä täytä rumpua (1) liikaa. Varo! Liikkuvien osien aiheuttama vaara!
2. Älä heitä materiaalia suurella voimalla rumpuun (1), jotta takertuminen rummun (1) alaosaan vältetään. Annostele materiaalia pieninä määrinä.
3. Varmista ennen täyttämistä, että rummun (1) aukko on suunnattu siten, ettei sekoitettavaa materiaalia voi pudota ulos rummusta (1).

Huomautus: Pyydä sekoitettavan materiaalin koostumusta ja laatua koskevat tiedot asiantuntevalta ammat-tilaiselta.

9.5 Tyhjentäminen (kuva 13c)

1. Aseta riittävän suuri säiliö (esim. laastiastia) rum- mun (1) alle. Varmista, ettei sekoitettavaa materi- aalia voi päästä maahan.
2. Avaa kääntölaitteen lukitus vetämällä kääntöpyörää (1) itseäsi kohti. Tällöin lukitus irtoaa lukituslevystä (14).
3. Tyhjennä rumpu (1) kallistamalla sitä hitaasti alaspäin.

10. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä.

Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

10.1 Viallinen sähköliitosjohto

Sähkön liitosjohtoon syntyy usein eristevaurioita.

Syynä tähän voivat olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin.
  • Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.

Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia. Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni virtaverkossa.

Liitäntäjohtojen on vastattava asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on merkintä H07RN.

Tyyppimerkinnän painatus liitosjohdossa on pakollista.

Yksivaiheisia vaihtovirtamoottoreita käytettäessä suosittelemme käyttämään sulaketta C 16A tai K 16A koneilla, joiden käynnistymisvirta on korkea (yli 3000 W)!

11. Puhdistus

⚠️ VAROITUS!

Loukkaantumisvaara!

Tuote voi käynnistyä odottamattomasti, mikä voi johtaa loukkaantumiseen.

- Sammuta moottori aina ennen puhdistus- ja huol-totöiden suorittamista.

- Vedä virtapistoke irti aina ennen puhdistustöiden suorittamista.

HUOMAUTUS!

Vahingoittumisvaara!

Jos moottoriyksikköön pääsee vettä, seurauksena voi olla moottorivaurioita. Älä koputtele sekoitusrumpua kovilla esineillä (vasara, lapio jne.). Sekoitusrummun lommoutuminen vaikeuttaa sekoitustoimintoa ja puhdistamista.

• Puhdista tuote harjalla tai kaapimella.
• Älä upota tuotetta veteen tai muihin nesteisiin äläkä ruiskuta moottoriyksikköä korkeapainepe-surilla.

Suosittelemme, että laite puhdistetaan perusteellisesti sisä- ja ulkopuolelta välittömästi jokaisen käyttökerran jälkeen. Likaa ei saa koskaan poistaa vasaralla, lapiolla tai vastaavalla esineellä.

Betonisekoittimen jokaisen käyttökerran jälkeen:

1. Puhdista rumpu (1) vedellä ja poista sementti- ja laastikuorettumat harjalla tai kaapimella.
2. Kun puhdistat rummun sisäpuolta, anna muutaman lapiollisen soraa ja vettä pyöriä rummussa.

12. Kuljetus

⚠️ VAROITUS!

Loukkaantumisvaara!

Tuote voi käynnistyä odottamattomasti, mikä voi johtaa loukkaantumiseen.

• Sammuta moottori ennen kuljetusta.
• Irrota virtapistoke.

12.1 Kuljetus ajoneuvossa (kuva 13d)

1. Avaa kääntölaite vetämällä kääntöpyörää (7) itseäsi kohti. Tällöin lukitus irtoaa lukituslevystä (13).
2. Aseta rumpu (1) niin, että täyttöaukko osoittaa alaspäin.
3. Poista ruuvit tukijalasta (8) ja pyörän akselin (12) yhteydessä olevasta tukijalasta.
4. Taita tukijalka (8) ja pyörän akselin (12) yhteydessä oleva tukijalka sisään.
5. Varmista betonisekoitin kiristyshihnalla niin, ettei se voi luisua paikaltaan.
6. Älä nosta betonisekoitinta nosturilla.

12.2 Kuljettaminen työpaikalla (kuva 13d)

1. Avaa kääntölaite vetämällä kääntökahvaa (1) itseäsi kohti. Tällöin lukitus irtoaa lukituslevystä (13).
2. Aseta rumpu (1) niin, että täyttöaukko osoittaa alaspäin.
3. Kun kuljetat betonisekoitinta lyhyen matkan, kallista sitä hieman ja siirrä sitä kuljetuspyörien (5) varassa.

13. Varastointi

Varastoi laitetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Optimaalinen varastointilämpötila on 5 - 30 °C.

Peitä betonisekoitin suojataksesi sitä pölyltä tai kosteudelta.

Säilytä käyttöohje sähkötyökalun läheisyydessä.

14. Huolto

⚠️ VAROITUS!

Loukkaantumisvaara!

Tuote voi käynnistyä odottamattomasti, mikä voi johtaa loukkaantumiseen.

• Sammuta moottori aina ennen huoltotöiden suo-rittamista.
• Vedä virtapistoke irti aina ennen huoltotöiden suo-rittamista.

14.1 Hihnan kireyden tarkastus (kuva 12)

Hihnan kireys on säädetty oikein, kun tuote lähetetään tehtaalta. Hihnan kireyttä ei voi säätää jälkeenpäin.

1. Poista moottoriyksikön (4) suojus avaamalla moottoriyksikössä (4) olevat ruuvit (4a). Käytä tätä varten ristipääruuvimeisseliä (ei sisälly toimitukseen).
2. Tarkasta hihnan kireys. Kun hihnaa painetaan sormella, hihnan tulisi painua noin 5 mm.
3. Aseta moottoriyksikön (4) suojus takaisin paikalleen ja kiristä ruuvit (4a). Käytä tätä varten ristipääruuvimeisseliä (ei sisälly toimitukseen). Varmista asentaessasi, että tiiviste on asetettu oikein suojukseen.

14.2 Hihnan vaihtaminen

Hihnat ovat kuluvia osia, jotka on vaihdettava määrätyn ajan kuluttua.

1. Poista moottoriyksikön (4) suojus avaamalla moottoriyksikössä (4) olevat ruuvit (4a).
2. Vedä moottorin suojus irti.
3. Uuden kiilahihnan uritetun puolen on sitä paikalleen asetettaessa osoitettava ulospäin. Varmista, että ensin asennetaan kiilahihnan alempi osa.
4. Tarkasta hihnan kireys. Kun hihnaa painetaan sormella, hihnan tulisi painua noin 5 mm. Hihnaa ei voi kiristää jälkikäteen.
5. Aseta moottoriyksikön (4) suojus takaisin paikalleen ja kiristä ruuvit (4a). Varmista asentaessasi, että tiiviste on asetettu oikein suojukseen.

15. Korjaaminen ja varaosien tilaus

Korjaamisen tai huollon jälkeen on varmistettava, että kaikki turvatekniset osat on asetettu paikoilleen ja ne ovat moitteettomassa kunnossa. Säilytä loukkaantumisvaaraa aiheuttavia osia poissa muiden henkilöiden ja lasten ulottuvilta.

Huomio: Tuotevastuulain mukaan valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet epäasianmukaisista korjauksista tai muiden kuin alkuperäisten varaosien käyttämisestä.

Teetä työt asiakaspalvelussa tai valtuutetulla ammatti-laisella. Sama koskee myös lisävarusteita.

Varaosia ja tarvikkeita saa huoltopalvelustamme. Skannaa sitä varten etusivulla oleva QR-koodi.

Liitännät ja korjaukset

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyppi
  • Koneen tyyppikilven tiedot
  • Moottorin tyyppikilven tiedot

15.1 Varaosien tilaus

Varaosia tilattaessa on ilmoitettava seuraavat tiedot:

• Mallinimike
• Tuotenumero
  • Tyyppikilven tiedot

Varaosat / lisätarvikkeet

Hihna - tuotenro.: 5908403061

15.2 Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Hihna

* eivät välttämättä sisälly toimitukseen!

16. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaus ympäristönsuojelumääräysten edellyttämällä tavalla.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain (ElektroG) tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyt-täjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
• Ylivivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.

- Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

• Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)
• Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.
• Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkö-laitetta. joiden reunan pituus on enintään 25 cm.
• Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

17. Ohjeet häiriöiden poistoon

Häiriö Mahdolliset syyt Korjauskeinot
Moottori ei käynnisty	Verkkojännite puuttuu Sulakkeiden tarkastus
	Liitäntäjohto viallinen	Anna sähköasentajan suorittaa tarkastus tai vaihto
Moottori sammuu	Moottori ylikuormittuu Anna moottorin	jäähtyä
	Moottoriyksikön tulo- ja poistoilma-aukot ovat likaisia	Puhdista tulo- ja poistoilma-aukot
Moottori käy, rumpu ei liiku Kiilahihna luistaa Vaihda kiilahihna

Forklaring til symbolerne på produktet

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
