MIX140 - çimento mikseri SCHEPPACH - Ücretsiz kullanım kılavuzu

Ürün Tipi	Çimento Karıştırıcı (Betoniyer)
Marka	Scheppach
Model	MIX140
Tambur Kapasitesi	140 litre
Tambur Açıklık Çapı	385 mm
Motor Gücü	0,55 kW (550 W)
Besleme	230 V ~ / 50 Hz
Maks. Motor Devri	2750 dk⁻¹
Maks. Tambur Devri	26,6 dk⁻¹
Çalışma Modu	S6 %30 (%30 yüklü, %70 boşta)
Koruma Sınıfı	II (çift yalıtım)
Koruma Derecesi	IP45D
Garanti Edilen Ses Gücü Seviyesi (LWA)	95 dB
Boyutlar (U × G × Y)	1200 × 710 × 1400 mm
Ağırlık	47 kg
Tambur Malzemesi	Çelik
Taşıma Tekerlekleri	Evet (2 teker + 1 döner teker)
Depo Ayağı	Evet (katlanabilir)
Uygun Kullanım	Ev kullanımı için beton ve harç karıştırma
Temizlik	Fırça, sıyırıcı; suya daldırmayın veya yüksek basınçlı yıkayıcı kullanmayın
Aşınan Parçalar	V kayışı (ref. 5908403061)
Garanti	Yasal (arızalı parçalar ücretsiz değiştirilir)

Sık sorulan sorular - MIX140 SCHEPPACH

Scheppach MIX140'in tambur maksimum kapasitesi nedir?

Tambur kapasitesi 140 litredir (MIX125 modeli için 125 litre). Tıkanmaları önlemek için tamburu aşırı doldurmayın.

Betoniyer nasıl doğru şekilde monte edilir?

Montaj iki kişi tarafından yapılmalıdır. Adımları sırayla takip edin: tekerlekleri, ayağı, tamburun alt kısmını, karıştırma mekanizmasını ve ardından üst kısmı monte edin. Ekli poşetleri (A'dan I'ye) ve belirtilen aletleri (düz anahtarlar, Allen anahtarı, pense) kullanın. Detaylı şemalar için kılavuza bakın.

MIX140'ı kullanmadan önce hangi güvenlik önlemlerini almalıyım?

Her zaman güvenlik ayakkabısı, eldiven, koruyucu gözlük ve toz maskesi takın. Güç kablosunun hasarlı olmadığını kontrol edin. Makinenin düz ve sağlam bir zeminde olduğundan emin olun. Çocukların veya yetkisiz kişilerin yaklaşmasına asla izin vermeyin. Temizlik veya bakım öncesinde fişi çekin.

Karıştırma için tambur eğimi nasıl ayarlanır?

Kilitleme rondelini serbest bırakmak için döner tekerleği (7) kendinize doğru çekin. Tamburu istenen konuma eğin: beton konumu (şek. 13b) veya harç konumu (şek. 13a). Kilidi kavramak için tekerleği bırakın. Ayar sırasında tekerleği her zaman sıkıca tutun.

Motor çalışmazsa ne yapmalıyım?

Önce şebeke voltajını ve sigortaları kontrol edin. Kablo hasarlıysa, bir elektrikçi tarafından değiştirtin. Aşırı yük durumunda, yeniden çalıştırmadan önce motorun soğumasını bekleyin (yaklaşık 15 dk). Sorun devam ederse bir uzmana başvurun.

Karıştırmadan sonra tambur nasıl boşaltılır?

Tamburun altına bir kap (ör. harç leğeni) yerleştirin. Kilidi çözmek için döner tekerleği çekin, ardından tamburu yavaşça aşağı doğru eğerek boşaltın. Karışımı yere dökmemeye dikkat edin.

Hangi düzenli bakım gereklidir?

Her kullanımdan sonra tamburun içini ve dışını su ve bir fırça veya sıyırıcı ile temizleyin. Kayış gerginliğini düzenli olarak kontrol edin: parmak basıncı altında yaklaşık 5 mm çökme olmalıdır. Kayış aşınmışsa, orijinal kayışla (ref. 5908403061) değiştirin.

Betoniyeri beton ve harç dışındaki malzemeler için kullanabilir miyim?

Hayır, betoniyer yalnızca ev ortamında beton ve harç karıştırma için tasarlanmıştır. Diğer tüm kullanımlar uygunsuz olarak kabul edilir ve garantiyi geçersiz kılar. Agresif kimyasallar veya öngörülmeyen aşındırıcı malzemeler karıştırmayın.

Betoniyer güvenli bir şekilde nasıl taşınır?

Motoru durdurun ve fişi çekin. Araçla taşıma için tamburu aşağı eğin, ayağı içeri alın ve bir kayışla sabitleyin. Vinçle kaldırmayın. Kısa bir taşıma için cihazı hafifçe eğin ve taşıma tekerlekleri üzerinde yuvarlayın.

Yedek parçalar nerede bulunur ve nasıl sipariş verilir?

Yedek parçalar (özellikle kayış ref. 5908403061) Scheppach satış sonrası servisinden temin edilebilir. Sipariş vermek için model adını (MIX140), ürün numarasını ve etiket bilgilerini sağlayın. Kataloğa erişmek için ana sayfadaki QR kodunu tarayın.

KULLANIM KILAVUZU MIX140 SCHEPPACH

Ürün üzerindeki sembollerin açıklaması

	Devreye almadan önce kullanım kılavuzunu okuyun!
	Koruyucu ayakkabılar giyin!
	Koruyucu eldiven kullanın!
	Koruyucu gözlük kullanın!
	Toz koruma maskesi kullanın!
	Koruyucu kulaklık kullanın!
	Beton karıştırıcıyı düz ve sağlam bir zemin üzerine yatay olarak yerleştirin!
	Beton karıştırıcı çalışma sırasında hareket ettirilmemelidir!
	Beton karıştırıcı sadece koruma tertibatı tamamen kapalıyken çalıştırılabilir!
	Hareketli tamburun içine uzanmayın!
	İkaz! Izgara diskindeki içten dişlide ezilme tehlikesi.Tambur tamamen yüklüyken motoru çalıştırmayın.
	Çevreyi koruyun! Kalan malzemeyi yetkili bir toplama yerine götürün. Kanalizasyona, toprağa veya doğal sulara ulaşmamalıdır.
	Yetkisiz kişileri ve çocukları cihazdan uzak tutun!
	Cihaz koruyucu yalıtıma sahiptir!Dikkat! Koruma sınıfı sadece servis için orijinal yalıtım malzemeleri kullanıldığında ve yalıtım mesafeleri değiştirilmediğinde korunur.
	Temizlik veya bakımdan önce elektrik fışini çekin!
	Montaj yardımı! Bkz: Montaj, tamburun üst parçasını monte edin.
	dB olarak ses gücü düzeyi bilgisi
	Koruma sınıfı II
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....317
2. Ürün açıklaması (Res. 1 - 13d)...... 317
3. Teslimat kapsamı (Res. 2 + 3).... 317
4. Amacına uygun kullanım 317
5. Güvenlik uyarıları 318
6. Teknik veriler 319
7. Ambalajdan çıkarma....320
8. Kurulum / işletme almadan önce 320
9. İşletime alma.... 321
10. Elektrik bağlantısı 323
11. Temizlik 323
12. Taşima 323
13. Depolama.... 324
14. Bakim 324
15. Onarım ve yedek parça siparişi....324
16. İmha ve yeniden değerlendirme 325
17. Arıza giderme 325
18. Uygunluk beyanı 331

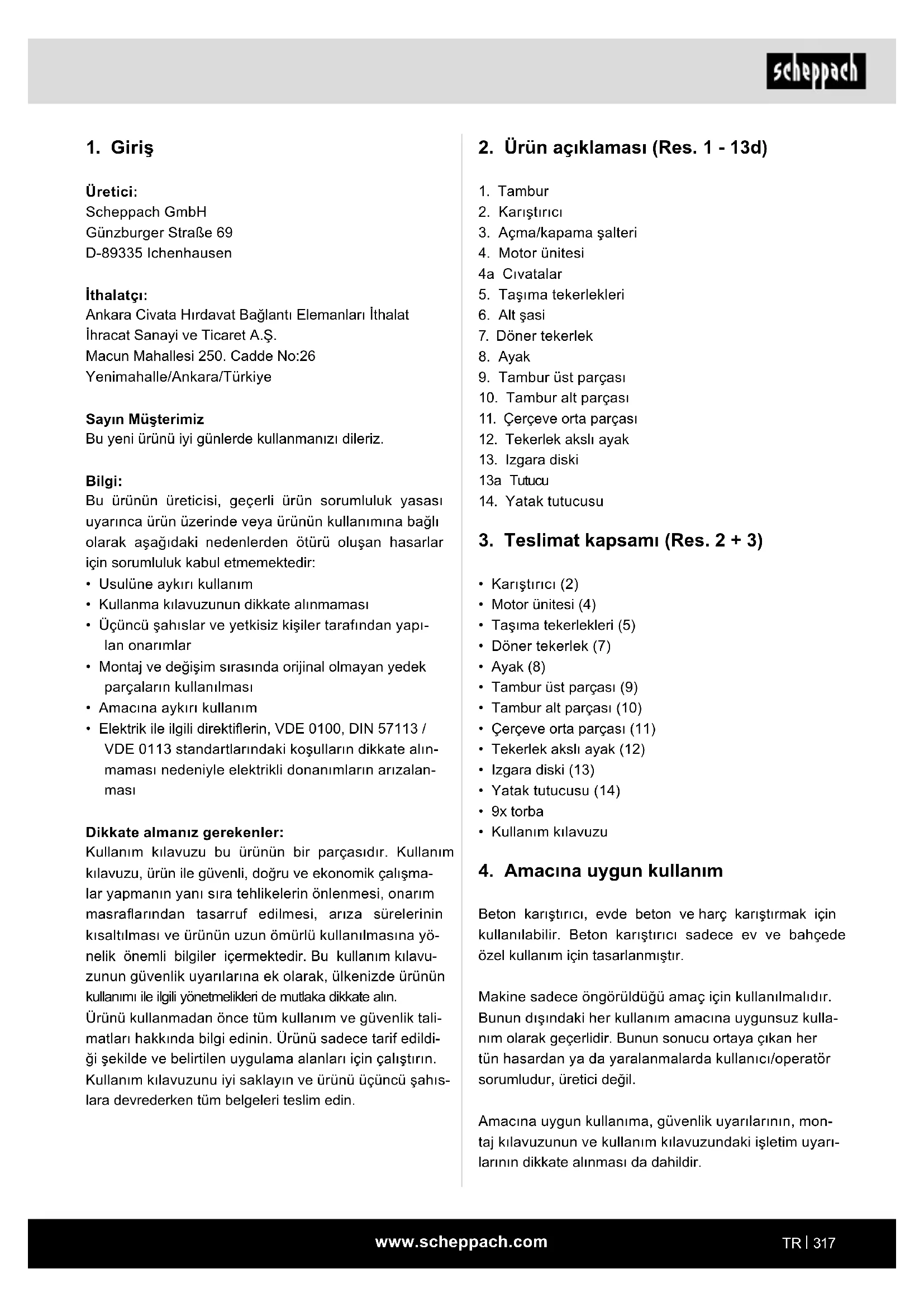

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar

- Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması

- Amacına aykırı kullanım

- Elektrik ile ilgili direktiflerin, VDE 0100, DIN 57113 / VDE 0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır. Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın.

Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

2. Ürün açıklaması (Res. 1 - 13d)

1. Tambur
2. Karıştırıcı
3. Açma/kapama şalteri
4. Motor ünitesi
   4a Civatalar
5. Taşıma tekerlekleri
6. Alt şasi
7. Döner tekerlek
8. Ayak
9. Tambur üst parçası
10. Tambur alt parçası
11. Çerçeve orta parçası
12. Tekerlek akslı ayak
13. Izgara diski
    13a Tutucu
14. Yatak tutucusu

3. Teslimat kapsamı (Res. 2 + 3)

• Karıştırıcı (2)
• Motor ünitesi (4)
• Taşıma tekerlekleri (5)
  • Döner tekerlek (7)
• Ayak (8)
  • Tambur üst parçası (9)
• Tambur alt parçası (10)
• Çerçeve orta parçası (11)
• Tekerlek akslı ayak (12)
• lzgara diski (13)
  • Yatak tutucusu (14)
• 9x torba
• Kullanım kılavuzu

4. Amacına uygun kullanım

Beton karıştırıcı, evde beton ve harç karıştırmak için kullanılabilir. Beton karıştırıcı sadece ev ve bahçede özel kullanım için tasarlanmıştır.

Makine sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Kaza önleme talimatlarına ve genel olarak bilinen diğer güvenlik tekniği kurallarına dikkat edilmelidir.

Makine sadece onu tanıyan ve tehlikeleri hakkında bilgilendirilmiş kişiler tarafından kullanılmalı, bakımı veya onarımı yapılmalıdır. Makinede yapılan izinsiz değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Makine, sadece üreticinin orijinal parçaları ve orijinal aksesuarları ile kullanılabilir. Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstri-yel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

İşletim kılavuzundaki sinyal kelimelerinin açıklaması

Uyari

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

TEHLIKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralan-mayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

iKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

5. Güvenlik uyarıları

Genel güvenlik açıklamaları

UYARI: Elektrikli aletleri kullanırken yangın, elektrik çarpması ve kişisel yaralanma riskini azaltmak için aşağıdaki temel güvenlik önlemlerine uymalısınız.

Bu cihazla çalışmadan önce lütfen tüm talimatları okuyun.

• Makinedeki tüm güvenlik ve tehlike bilgilerini dikkate alın.
• Makinedeki tüm güvenlik ve tehlike bilgilerinin tümü okunabilir durumda tutulmalıdır.
• Makine üzerindeki güvenlik tertibatları sökülmemeli veya kullanılamaz hale getirilmemelidir.

- Şebeke bağlantı hatlarını kontrol edin. Hatalı bağlantı kabloları kullanmayın.

- Devreye almadan önce cihazın doğru çalışıp çalışmadığını kontrol edin.

- Yetkisiz kişileri ve çocukları beton karıştırıcıdan uzak tutun.

- Alkol, uyuşturucu veya ilaç etkisi altındaki kişilerin makineyi kullanmasına izin verilmez.

- Kullanıcı kişisel koruyucu donanımını (KKD) giy-mekle yükümlüdür.

- Çalışma sırasında dikkat: Dönen parçalar nedeniyle yaralanma tehlikesi.

- Temizlik ve bakım çalışmalarını sadece motor kapa- liyken yapın ve arızaları giderin. Elektrik fisi ni çekin!

- Elektrik tesisatındaki kurulumlar, onarımlar ve bakım çalışmaları yalnızca uzman personel tarafından gerçekleştirilmelidir.

- Tüm koruma ve güvenlik tertibatları, tamamlanan onarım ya da bakım çalışmaları sonrasında hemen tekrar monte edilmelidir.

- İş yerinden ayrılırken motoru kapatın ve elektrik fişini çekin!

- Yeterli aydınlatma olduğundan emin olun. Yetersiz aydınlatma yaralanma tehlikesini önemli ölçüde artırabilir!

- Tehlike durumunda makineyi kapatın ve elektrik fişini çekin!

- Makine açıklken ellerinizi asla makinenin hareketli parçalarının üzerine koymayın. Dönen tambur veya dönen karıştırma aletleri tarafından dolanma/sarılma tehlikesi vardır.

- Makine başka bir yere taşınırken çalıştırılmamalıdır!

- Makine sadece düz bir yüzey üzerine yerleştirilebilir!

- Zehirli buharların ve tozların solunması tehlikesi mevcuttur.

İlave güvenlik uyarıları

• Beton karıştırıcı sadece eksiksiz olarak monte edildiğinde çalıştırılabilir.
• Devreye almadan önce bağlantı hatlarında hasar olup olmadığını kontrol edin.
• Koruyucu ayakkabı, koruyucu gözlük ve solunum maskesi kullanın.
• Ellerinizi ve ayaklarını hareketli parçalardan uzak tutun.
• Çalışan karıştırma tamburuna dokunmayın.
• Çalışan karıştırma tamburuna kürek veya benzeri herhangi bir nesne sokmayın.
• Karıştırma tamburu dönyyorsa yaralanma tehlikesi mevcuttur.
• Beton karıştırıcı sadece orijinal yedek parçalarla çalıştırılabilir.
• Beton karıştırıcıdaki onarım çalışmaları sadece yetkili uzman isletmeler tarafından yapılabilir.
• Beton karıştırıcıyı hiçbir zaman gözetimsiz bırakmayın.
• Çalışma yerini terk etmeden önce makineyi kapatıp elektrik fisini cekin.

Artik riskler

Makine, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Dönen parçalar nedeniyle yaralanma tehlikesi.
• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde akım nedeniyle sağlık riski söz konusudur.
• Herhangi bir ayarlama veya bakım işlemi yapmadan önce motoru kapatın ve elektrik fisini çekin.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.
• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
• Makinenin kazara çalışmasını önleyin: Fişi prize takmadan önce açma/kapatma şalterinin "0" konumunda olduğundan emin olun.
• Bu kullanım kılavuzunda önerilen takımları kullanın. Bu şekilde makinenizden en iyi performansı elde edersiniz.
• Makine çalıştığıında ellerinizi çalışma alanından uzak tutun.

Uyarı! Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kul- lanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

6. Teknik veriler

	MIX125 MIX140
Motor	230 V~ / 50 Hz	230 V~ / 50Hz
Motor gücü 0,55 kW 0,55 kW
Devir sayısı maks.: 2750 dak ^1		2750 dak ^1
Tambur maks. devir sayısı:	26,6 dak ^-1	26,6 dak ^-1
Kapasite 125 l 140 l
Tambur açıklığı çapı 385 mm 385 mm
Yalıtım sınıfı: IP45D IP45D
Ölçüler	1200 x 710 x 1400 mm	1200 x 710 x 1400 mm
İşletim türü:	S6 30%	S6 30%
Koruma sınıfı	II	II
Ağırlık	45 kg	47 kg

Teknik değişiklik yapma hakkı saklıdır!

*S6 % 30: Aralıklı yüklü kesintisiz işletim (çalışma süresi 10 dakika)

Motorun müsaade edilmeyecek kadar ısıtılmaması amacıyla, motor, görev döngüsünün %30'luk süresinde belirtilen anma gücü ile çalıştırılabilir ve ardından görev döngüsünün %70'lik süresinde yüksüz çalışmalıdır.

Gürültü emisyonu hakkında bilgi

Uyarı: Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'i aşarsa, lütfen uygun bir koruyucu kulaklık kullanın.

Karakteristik ses değerleri

Gürültü değerleri EN ISO 3744:2010

standardına uygun bir şekilde tespit edilmiştir.

Ses basinci seviyesi L _pA 72,21 dB

İstikrarsızlık K_nA 3,33 dB

Ses gücü seviyesi L _WA 92,21dB

İstikrarsızlık K_WA 3,33 dB

Garanti edilen ses gücü seviyesi L _WA 95 dB

7. Ambalajdan çıkarma

• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.

⚠ UYARI!

Cihaz ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

8. Kurulum / işletme almadan önce

Dikkat!

İşletime almadan önce cihazı mutlaka komple monte edin!

Montajı kolaylaştırmak için toplama iki kişi tarafından gerçekleştirilmelidir.

Aksesuar çantaları (A'dan l'ya) montaj için gerekli tüm küçük parçaları içerir (bkz. Res. 3).

Montaj için gerekli takımlar (teslimat kapsamına dahil değildir):

• 2x açık ağızlı anahtar SW13
• 2x açık ağızlı anahtar SW16
  • 1x alyan anahtarı SW8
• 1x kombine pense
• 1x yıldız tornavida

Taşıma tekerleklerini (5) takın (Res. 4) (aksesuar çantası A)

1. Her iki taraftaki tekerlek aksının iç deliğinden bir ayrık pim geçirin.
2. Şimdi her iki taraftaki tekerlek aksının üzerine bir pul kaydırın.
3. Ardından taşıma tekerleklerini (5) tekerlek aksi (12) ile ayağın her iki tarafına yerleştirin.
4. Ardından her iki taraftaki tekerlek aksına başka bir pul kaydırın.

5. Her iki taraftaki tekerlek aksının dış deliğinden bir ayrık pim sokun.

6. Uygun bir kombine pense (teslimat kapsamına dahil değildir) kullanarak ayrık pimleri bükerek taşıma tekerleklerini (5) sabitleyin.

Ayağın (8) çerçeve orta parçasına (11) montajı (aksesuar çantası B) (Res. 5)

1. Ayağı (8) gösterildiği gibi orta çerçeve parçasına (11) karşı tutun. Ayak (8) alt konumda olacak şekilde delikleri seçin.
2. İki adet M8x70 altı köşeli civatayı deliklerden geçirin.
3. Her civatayı bir rondela, bir yaylı pul ve bir M8 so-mun ile sabitleyin.
4. Tüm cívataları iki açık ağızlı anahtar (SW13) (teslimat kapsamına dahil değildir) kullanarak sıkın.

Tekerlek aksi (12) ve taşıma tekerlekleri (5) ile aya- ğın çerçeve orta parçasına (11) montajı (aksesuar çantası C) (Res. 6)

1. Ayağı tekerlek aksi (12) ile birlikte orta çerçeve parçasında (11) gösterildiği gibi tutun.
2. İki adet M8x70 altı köşeli cıvatayı deliklerden geçirin.
3. Her cıvatayı bir rondela, bir yaylı pul ve bir M8 so-mun ile sabitleyin.
4. Tüm cívataları iki açık ağızlı anahtar (SW13) (teslimat kapsamına dahil değildir) kullanarak sıkın.

Tambur alt parçasının (10) montajı (aksesuar çan- tası D) (Res. 7)

1. Yatak tutucuyu (14) tambur alt parçasında (10) belirlenen konuma yerleştirin.

2. Aynı zamanda, tambur alt parçasının (10) yatağını önceden monte edilmiş yatak tutucusu (14) ile birlikte alt şasinin (6) açıklıklarına yerleştirin. Yatak tutucunun (14) tekerlek akslı (12) ayağın üzerinde konumlandığından emin olun.

3. Deliklerin konumuna dikkat edin.

4. İki adet M8x65 altı köşeli cıvatayı deliklerden geçirin.

5. Her civatayı bir rondela, bir yaylı pul ve bir M8 somun ile sabitleyin.

6. Son olarak tüm cívataları iki açık ağızlı anahtar (SW13) (teslimat kapsamına dahil değildir) kullanarak sıkın.

7. Tamburun alt parçasını (10) emniyet halkası ile sabitleyin (resme bakın).

Karıştırıcı montajı (2) (aksesuar çantası E) (Res. 8)

1. Tambur alt parçasına (10) dışarıdan birer M8x20 yıldız vida takın.

2. Tambur alt parçasına (10) takılan yıldız cívatalarının her birinin üzerine bir lastik pul itin.

3. Şimdi karıştırıcıyı (2) takılı yıldız cívatalarının üzerine takın ve bir rondela, bir yaylı pul ve bir M8 somun ile sabitleyin.

4. Karıştırıcı (2) sadece tamburun üst parçası (9) takıldıktan sonra sıkılır.

Bilgi: Karıştırıcının (2) doğru şekilde montajını kolaylaştırmak için, üst ve alt tambura iki ok takılmıştır. Karıştırıcının doğru takılıp takılmadığından emin değişeniz, bunu test edebilirsiniz. Bunun için, üst tambur parçasını (9) alt tambur parçasının (10) üzerine yerleştirin ve iki ok birbirini gösterene kadar çevirin.

Tambur üst parçasının (9) montajı (aksesuar çan- tası F) (Res. 9)

1. Tambur üst parçasını (9) tambur alt parçasının (10) üzerine yerleştirin. Üst ve alt tamburların sabitleme deliklerinin birbiriyle hizalandığından emin olun.

Dikkat! Yapıştırılmış oklar tambur alt parçasının (10) ve tambur üst parçasının (9) tam hizasını işaretler.

1. Altı adet M8x16 cıvatayı, yaylı pulları ve pulları takarak tambur üst parçasını (9) sabitleyin.
2. Ardından civataları bir yıldız tornavida (teslimat kapsamına dahil değildir) ile çaprazlamasına sıkın.
3. Tamburun üst parçasına (9) dışarıdan bir adet M8x20 çapraz yıldız vida takın.
4. Tamburun üst parçasına (9) yerleştirilen yıldız civatalarının her birinin üzerine bir lastik pul itin.
5. Karıştırıcının üst ucunu (2) yeni yerleştirilmiş olan yıldız başlı civataların üzerine yerleştirerek sabitleyin. Bir rondela, bir yaylı pul ve bir M8 somun ile sabitleyin.
6. Son olarak, tamburun alt parçasındaki (10) ve tamburun üst parçasındaki (9) dört cıvatayı bir yıldız tornavida ve bir açık ağızlı anahtar SW13 (teslimat kapsamına dahil değildir) ile sıkın.

Izgara diski montajı (13) (aksesuar çantası G) (Res. 10)

1. Izgara diski (13) tutucuya (13a) itin.
2. Bunları iki adet M8x25 altı köşeli civata ve birer adet rondela, yaylı pul ve M8 somun ile sabitleyin.
3. Son olarak tüm civataları iki açık ağızlı anahtar (SW13) (teslimat kapsamına dahil değildir) kullanarak sıkın.

Döner tekerlek montajı (7) (aksesuar çantası H) (Res. 11)

1. Diski ve ardından yayı döner tekerleğin (7) borusu na alttan yerleştirin.

2. Yayı bir parmağınızla yerinde tutun.

3. Döner tekerleği (7) tamburun alt parçasının (10) milinin üzerine, yay milin üzerinde duracak şekilde yerleştirin.
4. Döner tekerleğin (10) alt parçasının milindeki de- likler döner tekerlekteki (7) deliklerle hizalanana kadar döner tekerleği (7) aşağı doğru bastırın.
5. Döner tekerleği (7) M10x65 altı köşeli civata, iki pul ve bir durdurma somunu ile sabitleyin.
6. Ardından iki SW16 anahtar (teslimat kapsamına dahil değildir) ile cıvatayı sıkın, böylece döner te- kerlek (7) hala hafifçe devrilebilir.
7. Yay gerginliğini ayarlamak için SW8 alyan anahtarı (teslimat kapsamına dahil değildir) ile borunun silindir başlı civatasını saat yönünde çevirin.

Bilgi: Döner tekerlek (7) mil üzerinden devrilebilir bir şekilde depolanmalıdır. Izgara diskinin (13) girintilerini kolayca kavrayabilmelidir.

Motor ünitesi (4) montajı (aksesuar çantası I) (Res. 12)

1. Motor ünitesini (4) dişli civatalar deliklerle eşleşecek şekilde konumlandırın.
2. Şimdi motor ünitesini (4) tamamen milin üzerine itin.
3. Ardından motor ünitesini (4) dört rondela ve dört M8 durdurma somunu ile sabitleyin. Bunun için bir açık ağızlı anahtar (SW13) (teslimat kapsamına dahil değildir) kullanın.

9. İşletime alma

Dikkat!

İşletime almadan önce cihazı mutlaka komple monte edin!

Beton karıştırıcı sadece hiçbir parçası eksik veya arızalı değilse ve bağlantı kablosu hasarsızsa çalıştırın.

9.1 Kurulum

1. Beton karıştırıcı düz, sabit ve sağlam bir yüzeye yatay olarak yerleştirin. Makinenin zemine batmasını önleyin.
2. Beton karıştırıcıyı bağlantı kablosunun üzerine yerleştirmeyin!
3. Bağlantı kablosunu bükülmeyecek, ezilmeyecek veya başka bir şekilde hasar görmeyecek şekilde döşeyin.

Bilgi:

Tambur (1) sağa ve sola döndürülebilmelidir. Tamburu (1) boşaltmak için, tamburun (1) altında yeterli bir kap (örneğin bir harç tepsisi) için yer olmalıdır. Makineyi kurarken, karıştırma tamburunun engellenmeden boşaltılabildiğinden emin olun.

9.2 Açma / kapatma (Res. 1)

⚠️ DİKKAT!

Yaralanma tehlikesi!

Dönen bir karıştırma tamburu yaralanmalara yol açabilir.

- Çalışan karıştırma tamburuna dokunmayın.

- Dönen karıştırma tamburunun içine herhangi bir nesne sokmayın (örn. kürek veya benzeri).

1. Beton karıştırıcının bağlantı kablosuna uygun bir uzatma kablosu bağlayın.
2. Uzatma kablosunu bir prize takın.
3. Cihazı çalıştırmak için açma/kapatma şalterine (3) "I" (yeşil tuş) basın.
4. Cihazı kapatmak için açma/kapatma şalterine (3) "0" (kırmızı tuş) basın.

9.2,1 Termal koruma

Aşırı yüklenme ve aşırı ısınma durumunda, entegre koruyucu devre kesici güvenlik nedeniyle cihazı kapatır.

1. Motor soğuyana kadar yaklaşık 15 dakika bekle-yin.
2. Açma/kapatma tuşuna (5) "I" (yeşil tuş) basarak cihazı yeniden çalıştırın.

9.3 Tamburun (1) ayarlanması

(Res. 1, Res. 13a/13b)

Beton veya harç üretimi için beton karıştırıcı belirli bir karıştırma pozisyonunda kilitlenmelidir. Sadece doğru karıştırma pozisyonu en iyi karıştırma sonuçlarını sağlar ve sorunsuz bir çalışma sürecini garanti eder.

1. Tamburu (1) ayarlarken döner tekerleği (7) daima sıkıca tutun.
2. Döndürme tekerleğini (7) kendinize doğru çekerek döndürme tertibatını çözün. Bu sırada centikler izgara diskinden (13) çözülür.
3. Tamburu (1) karışımınızın kıvamına göre döndürün.
4. Res. 13a: Harç üretimi için tambur konumu

5. Res. 13b: Beton üretimi için tambur konumu

6. Tambur (1) istenen konuma geldiğinde, döner te- kerleği (7) izgara diskine (13) geri kilitleyin.

9.4 Doldurma (Res. 13a + 13b)

⚠️ DİKKAT!

Sağlık ve yaralanma tehlikesi!

Tozun solunması sağlığa zarar verebilir. Koruyucu eldiven olmadan çimentoya veya katkı maddelerine dokunmayın.

• Solunum maskesi takın.
• Koruyucu eldiven giyin ve asla çalışan karıştırma tamburuna uzanmayın.

⚠️ UYARI!

Devrilme tehlikesi mevcuttur!

Doldurmadan önce beton karıştırıcının sabit olduğundan emin olun.

• Beton karıştırıcı sadece sağlam, düz (devrilmeyen) bir yüzey üzerinde çalıştırın.

• Doldurma sırasında veya tambur çalışırken beton karıştırıcıyı hareket ettirmeyin.

• Cihazı çalıştırmak için açma/kapatma şalterine (3) "I" (yeşil tuş) basın.

• Izgara diski (13) üzerindeki karıştırma konumunu kontrol edin:

• Res. 13a: Harç üretimi için tambur konumu
• Res. 13b: Beton üretimi için tambur konumu

1. Karışımı tambur (1) çalışırken doldurun. Tamburu (1) aşırı doldurmayın. İkaz! Hareketli parça tehlikesi!

2. Tamburun (1) alt tarafına yapışmasını önlemek için malzemeyi tamburun (1) içine büyük bir hızla atmayın. Malzemeyi daha küçük porsiyonlar halinde besleyin.

3. Doldurmadan önce, tamburun (1) açıklığının, tamburdan (1) karışık malzeme düşmeyecek şekilde hizalandığından emin olun.

Bilgi: Karışımın bileşimi ve kalitesiyle ilgili olarak bir uzmandan tavsiye alın.

9.5 Boşaltma (Res. 13c)

1. Tamburun (1) altına uygun bir kap (örn. bir harç tepsisi) yerleştirin. Karışının zemine dökülmediğinden emin olun.
2. Döndürme tekerleğini (1) kendinize doğru çekerek döndürme tertibatının kilidini açın. Bu sırada çentikler izgara diskinden (14) çözülür.
3. Şimdi tamburu (1) boşaltmak için yavaşça aşağı doğru döndürün.

10. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur.

Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

10.1 Hasarlı elektrik bağlantı kablosu

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmamalıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır. Sadece H07RN kodlu bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Yol verme akımı yüksek makinelerde (3000 watt ve üzeri), tek fazlı alternatif akımlı motorlar için C 16A veya K 16A sigorta kullanılmasını tavsiye ediyoruz!

11. Temizlik

⚠️ UYARI!

Yaralanma tehlikesi!

Ürün beklenmedik şekilde çalışabilir ve bundan dolayı yaralanmaya neden olabilir.

• Tüm temizlik ve bakım çalışmalarından önce motoru kapatın.
• Tüm temizlik çalışmalarından önce elektrik fişini çekin.

BİLGİ!

Hasar tehlikesi!

Motor ünitesine su girmesi motor hasarları ile sonuçlanabilir. Karıştırma tamburuna sert cisimlerle (çekic, kürek vb.) vurmayın. Ezik bir karıştırma tamburu karıştırma işlemini bozar ve temizlenmesi de zordur.

- Ürünü bir fırça veya kazıyıcı ile temizleyin.

- Ürünü suya veya diğer sıvıları daldırmayın ve motor ünitesine yüksek basınçlı temizleyici püskürtmeyin.

Her kullanımdan hemen sonra cihazın içini ve dışını iyice temizlemenizi tavsiye ederiz. Kir asla çekiç, kürek veya benzeri bir aletle temizlenmemelidir.

Beton karıştırıcının her kullanımından sonra:

1. Tamburu (1) suyla temizleyin ve çimento ve harç kabuklarını bir fırça veya kazıyıcı ile çıkarın.
2. Tamburun içini temizlemek için, birkaç kürek çakılı suyla dolaştırın.

12. Taşıma

⚠️ UYARI!

Yaralanma tehlikesi!

Ürün beklenmedik şekilde çalışabilir ve bundan dolayı yaralanmaya neden olabilir.

• Taşımadan önce motoru kapatın.
• Elektrik fişini çekin.

12.1 Araçla taşıma (Res. 13d)

1. Döndürme tekerleğini (7) kendinize doğru çekerek döndürme tertibatını çözün. Bu sırada centikler izgara diskinden (13) çözülür.
2. Şimdi tamburu (1) doldurma deliği aşağı bakacak şekilde yerleştirin.
3. Vidaları ayaktan (8) ve tekerlek akslı ayaktan (12) sökün.
4. Ayağı (8) ve tekerlek akslı ayağı (12) katlayın.
5. Beton karıştırıcının kaymasını önlemek için bir germe kayışı ile sabitleyin.
6. Beton karıştırıcıyı vinç ile kaldırmayın.

12.2 İş yerinde taşıma (Res. 13d)

1. Döndürme tutamağını (1) kendinize doğru çekerek döndürme tertibatını çözün. Bu sırada centikler izgara diskinden (13) çözülür.
2. Şimdi tamburu (1) doldurma deliği aşağı bakacak şekilde yerleştirin.
3. Kısa taşıma için beton karıştırıcıyı hafifçe eğin ve taşıma tekerlekleri (5) üzerinde taşıyın.

13. Depolama

Cihazı ve bunun aksesuarlarını karanlık, kuru ve don-suz ve çocukların erişemeyeceği bir yerde muhafaza edin. Ideal depolama sıcaklığı 5 ve 30°C arasındadır.

Toz ve ıslaklığa karşı korumak için beton karıştırıcının üzerini kapatın.

Kullanım kılavuzunu elektrikli takımın yanında saklayın.

14. Bakım

⚠️ UYARI!

Yaralanma tehlikesi!

Ürün beklenmedik şekilde çalışabilir ve bundan dolayı yaralanmaya neden olabilir.

- Tüm bakım çalışmalarından önce motoru kapatın.

- Tüm bakım çalışmalarından önce elektrik fişini çekin.

14.1 Kayış gerginliği kontrolü (Res. 12)

Kayış gerginliği fabrikada doğru şekilde ayarlanmıştır. Kayış gerginliği yeniden ayarlanamaz.

1. Motor ünitesi (4) üzerindeki civataları (4a) gevşeterek motor ünitesinin (4) kapağını çıkarın. Bunun için bir yıldız tornavida kullanın (teslimat kapsamına dahil değildir).

2. Kayış gerginliğini kontrol edin. Kayışa parmağınızla bastırdığınızda, kayış yaklaşık 5 mm gevşemelidir.

3. Motor ünitesinin kapağını (4) yerine takın ve cıvataları (4a) sıkın. Bunun için bir yıldız tornavida kullanın (teslimat kapsamına dahil değildir). Montaj sırasında contanın kapağa doğru şekilde yerleştirildiğinden emin olun.

14.2 Kayışları değiştirin

Kayışlar, belirli bir süre sonra değiştirilmesi gereken aşınan parçalardır.

1. Motor ünitesi (4) üzerindeki civataları (4a) gevşeterek motor ünitesinin (4) kapağını çıkarın.

2. Motor kapağını çekip çıkarın.

3. Yeni V-kayışını taktığınızda oluklu tarafı dışa bakmalıdır. Önce V kayışının alt kısmının takıldığından emin olun.

4. Kayış gerginliğini kontrol edin. Kayışa parmağınızla bastırdığınızda, kayış yaklaşık 5 mm gevşemeli-dir. Kayışı yeniden germek mümkün değildir.

5. Motor ünitesinin kapağını (4) yerine takın ve civa-taları (4a) sıkın. Montaj sırasında contanın kapağa doğru şekilde yerleştirildiğinden emin olun.

15. Onarım ve yedek parça siparişi

Onarım veya bakım sonrasında tüm güvenlik ile ilgili parçaların takılı ve kusursuz durumda olmasını kontrol edin. Yaralanmaya neden olabilecek parçalar başka kişiler veya çocukların erişemeyeceği yerde saklanmalıdır.

Dikkat: Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanı-mından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri servisine veya yetkili uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

Bağlantılar ve onarımlar

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir elektrik uzmanı tarafından yapılabilir.

Sorularınızın olması durumunda sunmanız gereken bilgiler:

• Motorun akım türü
• Makine tip etiketinin verileri
  • Motor tip etiketinin verileri

15.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

Kayış - Ürün no: 5908403061

15.2 Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

* Teslimat kapsamında bulunması zorunlu değildir!

16. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

- Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)
• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
• Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

- Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

17. Arıza giderme

Arıza Olası sebep Yardım
Motor çalışmaya başlamıyor	Şebeke gerilimi yok	Sigortayı kontrol edin
	Bağlantı kablosu arızalı	Uzman bir elektrikçi tarafından kontrol edilmesini veya değiştirilmesini sağlayın
Motor kapanıyor	Motor aşırı yüklenmiş	Motorun soğumasını bekleyin
	Motor ünitesindeki besleme ve egzoz havası açıklıkları kirli	Hava giriş ve çıkış deliklerini temizleyin
Motor çalışıyor, tambur duruyor	V kayışı kayıyor	V kayışını değiştirin

Bu uygunluk beyanının düzenlenmesinden yalnızca üretici sorumludur.

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zimni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Aliciya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
