Produkttype	Sementmikser (betongblander)
Merke	Scheppach
Modell	MIX140
Trommelkapasitet	140 liter
Trommelåpningsdiameter	385 mm
Motoreffekt	0,55 kW (550 W)
Strømforsyning	230 V ~ / 50 Hz
Maks. motorhastighet	2750 min⁻¹
Maks. trommelhastighet	26,6 min⁻¹
Driftsmodus	S6 30 % (30 % belastning, 70 % tomgang)
Beskyttelsesklasse	II (dobbel isolasjon)
Beskyttelsesgrad	IP45D
Garantert lydeffektnivå (LWA)	95 dB
Mål (L × B × H)	1200 × 710 × 1400 mm
Vekt	47 kg
Trommelmateriale	Stål
Transporthjul	Ja (2 hjul + 1 svinghjul)
Oppbevaringsstøtte	Ja (sammenleggbar)
Forskriftsmessig bruk	Blanding av betong og mørtel til husholdningsbruk
Rengjøring	Kost, skrape; ikke senk ned i vann eller bruk høytrykksspyler
Slitedeler	Kilrem (ref. 5908403061)
Garanti	Lovpålagt (defekte deler erstattes gratis)

Ofte stilte spørsmål - MIX140 SCHEPPACH

Hva er maksimal trommelkapasitet på Scheppach MIX140?

Trommelkapasiteten er 140 liter (125 liter for modell MIX125). Ikke overfyll trommelen for å unngå blokkeringer.

Hvordan monterer jeg betongblanderen riktig?

Monteringen skal utføres av to personer. Følg trinnene i rekkefølge: monter hjulene, støtten, nedre del av trommelen, blandemekanismen, deretter øvre del. Bruk medfølgende poser (A til I) og angitte verktøy (flatnøkler, unbrakonøkkel, tang). Se bruksanvisningen for detaljerte skjemaer.

Hvilke sikkerhetstiltak bør jeg ta før jeg bruker MIX140?

Bruk alltid sikkerhetssko, hansker, vernebriller og støvmaske. Kontroller at strømledningen ikke er skadet. Sørg for at maskinen står på et plant og stabilt underlag. La aldri barn eller uvedkommende nærme seg. Trekk ut støpselet før rengjøring eller vedlikehold.

Hvordan justeres trommelens helning for blanding?

Trekk svinghjulet (7) mot deg for å låse opp låseskiven. Vipp trommelen til ønsket posisjon: betongposisjon (fig. 13b) eller mørtelposisjon (fig. 13a). Slipp hjulet for å låse på plass. Hold alltid hjulet godt fast under justering.

Hva gjør jeg hvis motoren ikke starter?

Kontroller først nettspenningen og sikringene. Hvis ledningen er skadet, få den erstattet av en elektriker. Ved overbelastning, vent til motoren er avkjølt (ca. 15 min) før du starter på nytt. Hvis problemet vedvarer, kontakt en spesialist.

Hvordan tømmer jeg trommelen etter blanding?

Plasser en beholder (f.eks. mørtelbalje) under trommelen. Trekk svinghjulet for å låse opp, vipp deretter trommelen sakte nedover for å tømme. Pass på at blandingen ikke søles på gulvet.

Hvilket regelmessig vedlikehold er nødvendig?

Etter hver bruk, rengjør innsiden og utsiden av trommelen med vann og en kost eller skrape. Kontroller jevnlig reimspenningen: den skal synke ca. 5 mm ved fingertrykk. Hvis reimen er slitt, bytt den med en original reim (ref. 5908403061).

Kan jeg bruke betongblanderen til andre materialer enn betong og mørtel?

Nei, betongblanderen er utelukkende designet for blanding av betong og mørtel til husholdningsbruk. Annen bruk anses som ikke forskriftsmessig og ugyldiggjør garantien. Ikke bland aggressive kjemikalier eller uforutsette slipende materialer.

Hvordan transporterer jeg betongblanderen trygt?

Stopp motoren og trekk ut støpselet. Ved transport i kjøretøy, vipp trommelen ned, brett inn støtten og fest med stropp. Løft ikke med kran. For korte flyttinger, vipp apparatet lett og rull på transporthjulene.

Hvor finner jeg reservedeler og hvordan bestiller jeg?

Reservedeler (spesielt reim ref. 5908403061) er tilgjengelig hos Scheppach kundeservice. For bestilling, oppgi modellnavn (MIX140), artikkelnummer og data fra typeskiltet. Skann QR-koden på forsiden for å få tilgang til katalogen.

BRUKSANVISNING MIX140 SCHEPPACH

Indholdsfortegnelse: Side:

• 9x medfølgende poser

- Brugsanvisning

4. Tilsigtet brug

Sundhedsfare og fare for personskader!

Tilslutning og reparation

• Motorens strømtype
  • Dataene på maskinens typeskilt
  • Dataene på motorens typeskilt

15.1 Bestilling af reservedele

* medfølger ikke nødvendigvis!

16. Bortskaffelse og genanvendelse

- Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.

	Les brukerveiledningen før idriftsetting!
	Bruk vernesko!
	Bruk vernehansker!
	Bruk vernebriller!
	Bruk støvmaske!
	Bruk hørselsvern!
	Plasser betongbanderen horisontalt på flat og fast grunn!
	Betongbanderen må ikke flyttes under drift!
	Betongbanderen skal kun drives med fullstendig lukket verneinnretning!
	Ikke grip inn i den bevegelige trommelen!
	Forsiktig! Klemfare på tannkransen i hullplaten.
	Ikke start motoren når trommelen er fullastet.
	Ta vare på miljøet! Gjenværende materiale skal leveres til et autorisert innsamlingssted. Det må ikke komme inn i avløp, bakken eller vannmasser.
	Hold uautoriserte personer og barn unna apparatet!
	Apparatet er beskyttende isolert!Obs! Beskyttelsesklassen opprettholdes kun dersom det brukes originale isolasjonsmaterialer ved service og isolasjonsavstandene ikke forandres.
	Trekk strømpluggen før rengjøring eller vedlikehold!
	Monteringshjelp! Se: Montering, monter trommeloverdelen.
	Angivelse av lydeffektnivået i dB
	Beskyttelsesklasse II
	Produktet tilsvarer de aktuelle europeiske direktivene.
	Produktet er i samsvar med gjeldende serbiske retningslinjer.

Innholdsfortegnelse: Side:

1. Innledning 252
2. Produktbeskrivelse (fig. 1 - 13d)....252
3. Leveringsomfang (fig. 2 + 3)....252
4. Tiltenkt bruk 252
5. Sikkerhetsinstruksjoner 253
6. Tekniske data....254
7. Utpakking 255
8. Oppbygging / Før idriftsetting 255
9. Ta i drift 256
10. Elektrisk tilkobling 257
11. Rengjøring 258
12. Transport....258
13. Lagring 258
14. Vedlikehold....259
15. Reparasjon og reservedelsbestilling.... 259
16. Kassering og gjenvinning 260
17. Feilhjelp....260
18. Samsvarserklæring....330

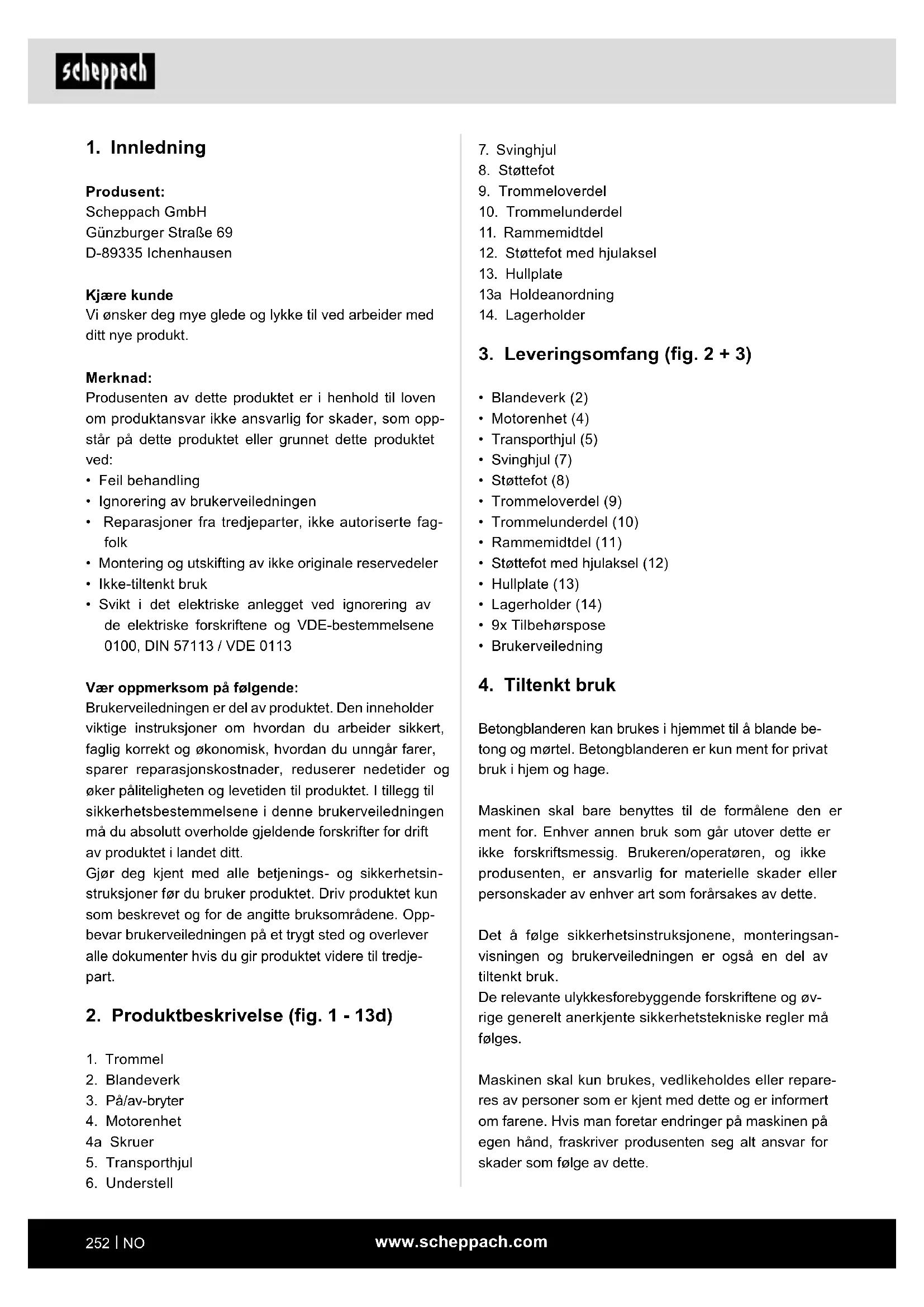

1. Innledning

Produsent:

Scheppach GmbH

Produsenten av dette produktet er i henhold til loven om produktansvar ikke ansvarlig for skader, som oppstår på dette produktet eller grunnet dette produktet ved:

• Feil behandling
• Ignorering av brukerveiledningen
• Reparasjoner fra tredjeparter, ikke autoriserte fagfolk
• Montering og utskifting av ikke originale reservedeler
• Ikke-tiltenkt bruk
• Svikt i det elektriske anlegget ved ignorering av de elektriske forskriftene og VDE-bestemmelsene 0100, DIN 57113 / VDE 0113

Vær oppmerksom på følgende:

Brukerveiledningen er del av produktet. Den inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og økonomisk, hvordan du unngår farer, sparer reparasjonskostnader, reduserer nedetider og øker påliteligheten og levetiden til produktet. I tillegg til sikkerhetsbestemmelsene i denne brukerveiledningen må du absolutt overholde gjeldende forskrifter for drift av produktet i landet ditt.

Gjør deg kjent med alle betjenings- og sikkerhetsinstruksjoner før du bruker produktet. Driv produktet kun som beskrevet og for de angitte bruksområdene. Oppbevar brukerveiledningen på et trygt sted og overlever alle dokumenter hvis du gir produktet videre til tredjepart.

2. Produktbeskrivelse (fig. 1 - 13d)

1. Trommel
2. Blandeverk
3. På/av-bryter
4. Motorenhet
   4a Skruer
5. Transporthjul

6. Understell

7. Svinghjul

8. Støttefot
9. Trommeloverdel
10. Trommelunderdel
11. Rammemidtdel
12. Støttefot med hjulaksel
13. Hullplate
    13a Holdeanordning
14. Lagerholder

3. Leveringsomfang (fig. 2 + 3)

• Blandeverk (2)
- Motorenhet (4)
• Transporthjul (5)
• Svinghjul (7)
- Støttefot (8)
• Trommeloverdel (9)
• Trommelunderdel (10)
• Rammemidtdel (11)
• Støttefot med hjulaksel (12)
- Hullplate (13)
- Lagerholder (14)
- 9x Tilbehørspose
- Brukerveiledning

4. Tiltenkt bruk

Betongbanderen kan brukes i hjemmet til å blande betong og mørtel. Betongbanderen er kun ment for privat bruk i hjem og hage.

Maskinen skal bare benyttes til de formålene den er ment for. Enhver annen bruk som går utover dette er ikke forskriftsmessig. Brukeren/operatøren, og ikke produsenten, er ansvarlig for materielle skader eller personskader av enhver art som forårsakes av dette.

Det å følge sikkerhetsinstruksjonene, monteringsanvisningen og brukerveiledningen er også en del av tiltenkt bruk.

De relevante ulykkesforebyggende forskriftene og øv-rige generelt anerkjente sikkerhetstekniske regler må følges.

Maskinen skal kun brukes, vedlikeholdes eller repareres av personer som er kjent med dette og er informert om farene. Hvis man foretar endringer på maskinen på egen hånd, fraskriver produsenten seg alt ansvar for skader som følge av dette.

Maskinen må bare brukes med originaldeler og originaltilbehør fra produsenten. Sikkerhets-, arbeids- og vedlikeholdsforskriftene til produsenten og målene som er spesifisert i de tekniske dataene, må overholdes.

Vennligst merk at våre apparater forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom apparatet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.

Forklaring av signalordene i brukerveiledningen

Advarsel

Signalord for å indikere en mulig farlig situa- sjon som, hvis den ikke unngås, kan føre til død eller alvorlig personskade.

FARE

Signalord for å indikere en overhengende farlig situasjon som, hvis den ikke unngås, vil resultere i død eller alvorlig personskade.

⚠ FORSIKTIG

Signalord for å indikere en potensielt farlig situasjon som, hvis den ikke unngås, kan føre til mindre eller moderat personskade.

OBS

Signalord for å indikere en mulig farlig situasjon som, hvis den ikke unngås, kan føre til materielle skader på produktet eller eiendom/eiendeler.

5. Sikkerhetsinstruksjoner

Generelle sikkerhetsinstruksjoner

ADVARSEL: Hvis du bruker el-verktøy, bør du følge de påfølgende grunnleggende sikkerhetstiltakene, for å reduser risikoen for brann, elektrisk støt og personskader.

- Vær oppmerksom på alle sikkerhets- og fareinstruksjoner på maskinen.

- Hold alle sikkerhets- og fareinstruksjoner på maskinen i fullstendig og god leselig stand.

- Sikkerhetsinnretninger på maskinen må ikke demonteres eller settes ut av drift.

- Kontroller nettilkoblingsledningene. Ikke bruk defekte tilkoblingsledninger.

- Kontroller at apparatet fungerer riktig før hver idrifts-setting.

- Hold uvedkommende og barn unna betongblanderen.

- Personer som er påvirket av alkohol, rusmidler eller medisiner har ikke lov til å bruke den.

- Operatøren er forpliktet til å bruke personlig verneutstyr (PVU).

- Forsiktig under arbeidet: Fare for personskade pga. roterende deler.

- Rengjørings- og vedlikeholdsarbeider og utbedring av feil skal kun utføres når motoren er avslått. Trekk ut strømpluggen!

- Installasjoner, reparasjoner og vedlikeholdsarbeider på den elektriske installasjonen skal kun gjøres av fagpersoner.

- Alle verne- og sikkerhetsinnretninger må igjen monteres omgående etter at reparasjons- og vedlike-holdsarbeidene er fullført.

- Slå av motoren og trekk ut strømpluggen när du forlater arbeidsplassen!

- Sørg for tilstrekkelig belysning. Dårlig belysning kan øke faren for personskader betydelig!

- I tilfelle fare må du slå av maskinen og trekke ut strømpluggen!

- Når maskinen er slått på må du aldri legge hendene på bevegelige deler av maskinen. Det er fare for å bli trukket inn / viklet opp av den roterende trommelen eller roterende blandeverktøy.

- Maskinen må ikke drives når den flyttes til et annet sted!

- Maskinen skal kun posisjoneres på en jevn, fast overflate!

- Det er fare for å puste inn giftig damp og støv.

Ytterligere sikkerhetsinstruksjoner

- Betongblanderen skal kun tas i drift når den er fullstendig montert.

- Kontroller tilkoblingsledningene for skader før idrift-setting.

- Bruk vernesko, hansker, vernebriller og åndedrettsmaske.

- Hold hender og føtter unna bevegelige deler.

- Ikke grip inn i blandetrommelen mens den er i gang.

• Ikke stikk gjenstander inn i den løpende blandetrommelen, f.eks. spade eller lignende.
• Fare for personskader ved roterende blandetrommel.
• Betongbanderen skal kun drives med originale reservedeler.
• Reparasjoner på betongblanderen må kun utføres av autoriserte fagbedrifter.
• Ikke la en driftsklar betongblander stå uten tilsyn.
• Når man forlater arbeidsplassen skal man slå av maskinen og trekke ut strømpluggen.

Resterende risikoer

Maskinen er konstruert og bygget i henhold til nyeste tekniske standarder og anerkjente sikkerhetstekniske regler. Likevel kan det oppstå enkelte restfarer ved arbeidet.

• Fare for personskade pga. roterende deler.
• Helsefare som følge av strøm dersom det ikke benyttes forskriftsmessige ledninger til strømtilkobling
• Slå av motoren og trekk ut strømpluggen før du foretar innstillings- eller vedlikeholdsarbeider.
• Dessuten kan det, på tross av alle forholdsregler som treffes, finnes muligheter for ikke-åpenbare resterende risikoer.
• Restfarer kan minimeres dersom "Sikkerhetsinstruksjoner" og "Tiltenkt bruk" samt bruksanvisningen som helhet følges.
• Unngå tilfeldig igangsetting av maskinen: Forsikre deg om at på-/av-bryteren står på «0», før du stikker støpselet i stikkontakten.
• Bruk verktøyet som anbefales i brukerveiledningen. På denne måten oppnår du at maskinen gir optimal ytelse.
• Hold hendene dine unna arbeidsområdet när maskinen er i drift.

Advarsel! Under drift danner dette el-verktøyet et elektromagnetisk felt. Dette feltet kan under visse omstendigheter skade aktive eller passive medisinske implantater.

For å redusere faren for alvorlige eller dødelige farer anbefaler vi at personer med medisinske implantater forhører seg med legen sin eller produsenten av implantatet før elektroverktøyet betienes.

6. Tekniske data

	MIX125 MIX140
Motor	230 V~ / 50 Hz	230 V~ / 50 Hz
Motorytelse 0,55 kW 0,55 kW
Turtall maks.: 2750 min-	1	2750 min^-1
Turtall trommel maks.: 26,6 min -1		26,6 min^-1
Kapasitet 125 l 140 l
Diameter trommelåpning	385 mm 385 mm
Isolasjonsklasse: IP45D	IP45D
Mål	1200 x 710 x 1400 mm	1200 x 710 x 1400 mm
Driftsmodus: S6 30 % $6 30 %
Beskyttelsesklasse	II	II
Vekt	45 kg	47 kg

Med forbehold om tekniske endringer!

*S6 30 %: Gjennomgående drift med stoppbelastning (innkoblingstid 10 min.)

For at motoren ikke skal varmes opp for mye, kan motoren kjøres med den angitte nominelle effekten i 30 % av innkoblingstiden, og må deretter gå uten belastning i 70 % av innkoblingstiden.

Informasjon om støyutvikling

Advarsel: Støy kan ha en alvorlig innvirkning på helsen din. Hvis maskinstøyen overstiger 85 dB, må du bruke et egnet hørselsvern.

Støyverdier

Støyverdiene ble utledet i samsvar med EN ISO 3744:2010.

Lydtrykknivå L_pA	72,21 dB
Usikkerhet K_pA	3,33 dB
Lydeffektnivå L_WA	92,21 dB
Usikkerhet K_WA	3,33 dB
Garantert lydeffektnivå L_WA	95 dB

7. Utpakking

• Åpne emballasjen og ta apparatet forsiktig ut av esken.
• Fjern emballasjematerialet samt emballasje- og transportsikringene (hvis der er noen).
• Sjekk at leveringsomfanget er fullstendig.
• Sjekk apparatet og tilbehørsdeler for transportskader.
• Hvis det er mulig, bør du bevare emballasjen til garantiperioden er over.

▲ ADVARSEL!

Apparatet og emballasjemateriale er ikke et leketøy! Barn skal ikke leke med plastposer, folier og smådeler! Det er fare for svelging og kvelning!

8. Oppbygging / Før idriftsetting

Obs!

For å gjøre monteringen enklere bør sammenbyggingen gjennomføres av to personer.

Tilbehørsposene (A til I) inneholder alle smådeler som er nødvendige for montering (se fig. 3).

Nødvendig verktøy for montering (ikke inkludert i leveringsomfanget):

• 2x Skiftenøkkel NB13
• 2x Skiftenøkkel NB16
• 1x Unbrakonøkkel NB8
- 1x Kombitang
• 1x Stjerneskrujern

Montere transporthjulene (5) (fig.4) (tilbehørspose A)

1. Sett en splint gjennom det indre borehullet på hjul- akselen på begge sider.
2. Skyv nä en skive på hjulakselen på begge sider.
3. Sett deretter på transporthjulene (5) på begge sider på støttefoten med hjulaksel (12).
4. Skyv deretter enda en skive på hjulakselen på begge sider.
5. Sett en splint gjennom det ytre borehullet på hjul- akselen på begge sider.
6. Sikre transporthjulene (5), ved å bøye splintene fra hverandre med en egnet kombitang (ikke inkludert i leveringsomfanget).

Montering av støttefoten (8) på rammemidtdelen (11) (tilbehørspose B) (fig. 5)

1. Hold støttefoten (8) som vist inntil rammemidtdelen (11). Velg borehullene, slik at støttefoten (8) er i den dypere posisjonen.
2. Skyv de to sekskantskruene M8x70 gjennom borehullene.
3. Fest hver av skruene med en underlagsskive, en fjærring og en mutter M8.
4. Trekk til alle skruene ved hjelp av to skiftenøkler (NB13) (ikke inkludert i leveringsomfanget).

Montering av støttefoten med hjulaksel (12) og transporthjulene (5) på rammemidtdelen (11) (tilbehørspose C) (fig. 6)

1. Hold støttefoten med hjulaksel (12) som vist inntil rammemidtdelen (11).
2. Skyv de to sekskantskruene M8x70 gjennom borehullene.
3. Fest hver av skruene med en underlagsskive, en fjærring og en mutter M8.
4. Trekk til alle skruene ved hjelp av to skiftenøkler (NB13) (ikke inkludert i leveringsomfanget).

Montering av trommelunderdelen (10) (tilbehørspose D) (fig. 7)

1. Sett lagerholderen (14) inn i de angitte stedet på trommelunderdelen (10).
2. Samtidig må du føre lageret til trommelunderdelen (10) med den formonterte lagerholderen (14) inn i åpningene til understellet (6). Pass på at lagerholderen (14) befinner seg over støttefoten med hjulaksel (12).
3. Vær oppmerksom på posisjonen til borehullene.
4. Skyv de to sekskantskruene M8x65 gjennom borehullene.
5. Fest hver av skruene med en underlagsskive, en fjærring og en mutter M8.
6. Trekk til slutt fast alle skruene ved hjelp av to skiftenøkler (NB13) (ikke inkludert i leveringsomfanget).
7. Fest trommelunderdelen (10) med låseringen (se figur).

Montering av blandeverk (2) (tilbehørspose E) (fig. 8)

1. Før en stjerneskrue M8x20 fra utsiden gjennom trommelunderdelen (10).
2. Skyv en gummiskive på hver av stjerneskruene som du nettopp har satt inn i trommelunderdelen (10).

3. Plasser nå blandeverket (2) på de monterte stjerneskruene og fest med en underlagsskive, en fjærring og en mutter M8 hver.

4. Blandeverket (2) strammes først etter at trommeloverdelen (9) er montert.

Merknad: For å forenkle riktig montering av blandeverket (2) er det merket to piler på den øvre og nedre trommelen. Hvis du ikke er sikker på om blandeverket er riktig montert, kan du teste det. For å gjøre dette legger du trommeloverdelen (9) på trommelunderdelen (10) og vrir dem, helt til de to pilene peker på hverandre.

Montering av trommeloverdelen (9) (tilbehørspose F) (fig. 9)

1. Plasser trommeloverdelen (9) på trommelunderdelen (10). Forsikre deg om at monteringshullene til den øvre og nedre trommelen er på linje.
   Obs! De limte pilene markerer den nøyaktige justeringen av trommelunderdelen (10) og trommeloverdelen (9).
2. Fest trommeloverdelen (9) ved å sette på de seks skruene M8x16, fjærringene og skivene.
3. Trekk deretter til skruene på kryss ved hjelp av et stjerneskrujern (ikke inkludert i leveringsomfanget).
4. Før en stjerneskrue M8x20 hver fra utsiden gjennom trommeloverdelen (9).
5. Skyv en gummiskive på hver av stjerneskruene som du nettopp har satt inn i trommeloverdelen (9).
6. Feste den øvre enden av blandeverket (2), ved å sette det på stjerneskruene som nettopp ble satt inn. Fest det med en underlagsskive, en fjærring og en mutter M8 hver.
7. Trekk til slutt fast alle fire skruer i trommelunderdelen (10) og trommeloverdelen (9) ved hjelp et stjerneskrujern og en skiftenøkkel NB13 (ikke inkludert i leveringsomfanget).

Montering av hullplaten (13) (tilbehørspose G) (fig. 10)

1. Skyv hullplaten (13) på holderen (13a).
2. Fest den med de to sekskantskruene M8x25 og en underlagsskive, en fjærring og en mutter M8 hver.
3. Trekk til slutt fast alle skruene ved hjelp av to skiftenøkler (NB13) (ikke inkludert i leveringsomfanget).

Montering av svinghjulet (7) (tilbehørspose H) (fig. 11)

1. Før skiven og deretter fjæren nedenfra inn i røret til svinghjulet (7).
2. Bruk en finger til å holde fjæren på plass.
3. Legg svinghjulet (7) over akselen til trommelunderdelen (10), slik at fjæren ligger på akselen.

4. Trykk svinghjulet (7) nedover, helt til borehullene i akselen til trommelunderdelen (10) er på linje med borehullene i svinghjulet (7).

5. Fest svinghjulet (7) med sekskantskruen M10x65, to skiver og en stoppmutter.

6. Deretter må du trekke til skruen ved hjelp av to skiftenøkler NB16 (ikke inkludert i leveringsomfanget) så mye at svinghjulet (7) enda kan vippes litt.
7. Vri sylinderskruen til røret med urviseren ved hjelp av en unbrakonøkkel NB8 (ikke inkludert i leveringsomfanget), for å stille inn fjærspenningen.

Merknad: Svinghjulet (7) må være lagret på akselen slik at det kan vippes. Det må lett kunne gripe inn i for-dypningene til hullplaten (13).

Montering av motorenheten (4) (tilbehørspose I) (fig. 12)

1. Plasser motorenheten (4) slik at gjengeboltene stemmer overens med borehullene.
2. Skyv nå motorenheten (4) fullstendig på akselen.
3. Deretter fester du motorenheten (4) med de fire underlagsskivene og de fire stoppmutterne M8. Bruk hertil en skiftenøkkel (NB13) (ikke inkludert i leveringsomfanget).

9. Ta i drift

Obs!

Trommelen (1) må kunne svinges til høyre og venstre. For å tømme trommelen (1) må det være tilstrekkelig plass for en beholder (f.eks. mørtelkar) under trommelen (1). Ved oppstilling av maskinen må du passe på at uhindret tømming av blandetrommelen er sikret.

9.2 Slå på / av (fig. 1)

! OBS!

Fare for personskader!

En roterende blandetrommel kan føre til personskader.

- Ikke grip inn i blandetrommelen mens den er i gang.

- Ikke stikk gjenstander inn i den løpende blandetrommelen (f.eks. spade eller lignende).

1. Forbind en egnet skjøteledning med tilkoblingsledningen til betongblanderen.
2. Stikk skjøteledningen inn i en stikkontakt.
3. Trykk på-/av-bryteren (3) «I» (grønn tast) for å starte apparatet.
4. Trykk på-/av-bryteren (3) «0» (rød tast) for å slå av apparatet.

9.2,1 Termisk vern

Ved overbelastning eller overoppheting slår den integrerte beskyttelsesavstengningen av sikkerhetsgrunner av apparatet.

1. Vent ca. 15 minutter til motoren er avkjølt.
2. Start apparatet på nytt, ved å trykk på/-av-bryteren (5) «I» (grønn tast).

9.3 Justering av trommelen (1) (fig. 1, fig. 13a/13b)

For betong- eller mørtelproduksjon må betongblanderen låses i en bestemt blandeposisjon. Kun riktig blandeposisjon sikrer de beste blanderesultatene og garanterer en feilfri arbeidsflyt.

1. Hold alltid svinghjulet (7) godt fast for å justere trommelen (1).
2. Løsne svinganordningen, ved å trekke svinghjulet (7) mot deg. Derved løsnes sperren fra hullplaten (13).
3. Sving trommelen (1) til det blandede materialet har tilsvarende konsistens.

• Fig. 13a: Trommelstilling for produksjon av mørtel

- Fig. 13b: Trommelstilling for produksjon av betong

1. Når trommelen (1) er i ønsket posisjon, setter du svinghjulet (7) igjen inn i hullplaten (13).

9.4 Påfylling (fig. 13a + 13b)

OBS!

Fare for helse- og personskader!

Innånding av støv kan føre til helseskader. Ikke ta på sement eller tilsetningsstoffer uten vernehansker.

- Bruk åndedrettsmaske.

- Bruk vernehansker og grip aldri inn i blandetrommelen mens den er i gang.

⚠ ADVARSEL!

Fare for velting!

Vær oppmerksom på at betongblanderen står stabilt før påfylling.

• Betongblanderen skal kun drives på fast, flatt (veltesikkert) underlag.

• Ikke flytt betongbanderen under påfylling eller mens trommelen går.

• Trykk på-/av-bryteren (3) «I» (grønn tast) for å starte apparatet.

• Kontroller blandeposisjonen på hullplaten (13): • Fig. 13a: Trommelstilling for produksjon av mørtel • Fig. 13b: Trommelstilling for produksjon av betong

• Fyll på blandet materiale mens trommelen (1) er i gang. Trommelen (1) må ikke overfylles. Forsik-tig! Fare fra bevegelige deler!

• Ikke kast materialet inn i trommelen (1) med stor kraft for å unngå å feste seg på undersiden av trommelen (1). Tilfør materialet i mindre porsjoner.

• Før påfylling må du passe på at åpningen på trommelen (1) er justert slik at blandet materiale ikke kan falle ut av trommelen (1).

Merknad: Søk ekspertråd om sammensetningen og kvaliteten på blandingen.

9.5 Tømming (fig. 13c)

1. Plasser en tilstrekkelig beholder (f.eks. et mørtelkar) under trommelen (1). Pass på at blandet materiale ikke kan komme ned på bakken.

2. Lås opp svinganordningen, ved å trekke svinghju- let (1) mot deg. Derved løsnes sperren fra hullpla- ten (14).

3. For å tømme trommelen (1) må du svinge den langsomt ned.

10. Elektrisk tilkobling

Den installerte elektromotoren er tilkoblet og klar for drift. Tilkoblingen tilsvarer de gjeldende VDE- og DIN-bestemmelsene.

Nettilkoblingen hos kunden, samt skjøteledningen som benyttes, må være i samsvar med disse forskriftene.

10.1 Defekt elektro-tilkoblingsledning

Det oppstår ofte skader på isoleringen hos elektriske tilkoblingsledninger.

Årsaker for dette kan være:

• Trykksteder, när tilkoblingsledninger föres gjennom vinduer eller dørsprekker.
• Knekkpunkt på grunn av feil feste eller føring av tilkoblingsledningen.
• Grensesnitt på grunn av at tilkoblingsledningen ble overkjørt.
• Skader på isoleringen fordi den ble revet ut av stikkontakten i veggen.
• Riss som følge av aldring hos isoleringen.

Slike defekte el-tilkoblingsledninger må ikke brukes og er på grunn av isolasjonsskadene, livsfarlig.

For enfaset vekselstrømmotor anbefaler vi en sikring fra C 16 A eller K 16 A for maskiner med høyere startstrøm (fra 3000 watt)!

11. Rengjøring

ADVARSEL!

Fare for personskader!

Produktet kan starte uventet, noe som kan føre til per- sonskader.

- Slå av motoren før alle rengjørings- og vedlike-holdsarbeider.

- Trekk ut strømpluggen før alle rengjøringsarbeider.

MERKNAD!

Fare for skader!

Hvis vann trenger inn i motorenheten, kan det føre til motorskader. Ikke bank på blandetrommelen med harde gjenstander (hammer, spade osv.). En bulket blandetrommel svekker blandeprosessen og er i tillegg vanskelig å rengjøre.

- Rengjør produktet med en børste eller skrape.

- Ikke senk produktet i vann eller andre væsker eller spray motorenheten med en høytrykkspyler.

Vi anbefaler at du rengjør innsiden og utsiden av apparatet grundig direkte etter hver bruk. Smuss skal aldri fjernes med en hammer, spade eller lignende.

Etter hver bruk av betongblanderen:

1. Rengjør trommelen (1) med vann og fjern sement- og mørtelskorper med en børste eller skrape.
2. For å rengjøre innsiden av trommelen, la noen skuffer grus sirkulere med vann.

12. Transport

ADVARSEL!

Fare for personskader!

Produktet kan starte uventet, noe som kan føre til per- sonskader.

• Slå av motoren før transport.
• Trekk ut strømpluggen.

12.1 Kjøretøytransport (fig. 13d)

1. Løsne svinganordningen, ved å trekke svinghjulet (7) mot deg. Derved løsnes sperren fra hullplaten (13).
2. Still nå trommelen (1) med påfyllingsåpningen nedover.
3. Fjern skruene fra støttefoten (8) og fra støttefoten med hjulaksel (12).
4. Fold inn støttefoten (8) og støttefoten med hjulaksel (12).
5. Sikre betongblanderen med en stropp mot å skli.
6. Ikke løft betongblanderen med en kran.

12.2 Transport på arbeidsplassen (fig. 13d)

1. Løsne svinganordningen, ved å trekke svinghåndtaket (1) mot deg. Derved løsnes sperren fra hullplaten (13).
2. Still nå trommelen (1) med påfyllingsåpningen nedover.
3. For kort transport vipper du betongblanderen litt og transporterer den på transporthjulene (5).

13. Lagring

Lagre apparatet og tilbehøret på et mørkt, tørt og frostfritt sted som er utilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 og 30 °C.

Dekk til betongbanderen for å beskytte den mot støv eller fuktighet.

Oppbevar brukerveiledningen sammen med el-verk- tøyet.

14. Vedlikehold

ADVARSEL!

Fare for personskader!

Produktet kan starte uventet, noe som kan føre til per- sonskader.

- Slå av motoren før alle vedlikeholdsarbeider.

- Trekk ut strømpluggen før alle vedlikeholdsarbeider.

14.1 Kontrollere reimspenningen (fig. 12)

Reimspenningen er riktig innstilt fra fabrikken. Reimspenningen kan ikke etterjusteres.

1. Fjern dekselet til motorenheten (4) ved å løsne skruene (4a) på motorenheten (4). Bruk hertil et stjerneskrujern (ikke inkludert i leveringsomfanget).
2. Kontroller reimspenningen. Når du trykker på reimen med fingeren skal reimen kunne presses ned ca. 5 mm.
3. Sett dekselet til motorenheten (4) på igjen og trekk fast skruene (4a). Bruk hertil et stjerneskrujern (ikke inkludert i leveringsomfanget). Ved monteringen må du passe på tetningen er lagt inn riktig i dekselet.

14.2 Skift ut reimer

Reimer er slitedeler som må skiftes ut etter en viss tid.

1. Fjern dekselet til motorenheten (4) ved å løsne skruene (4a) på motorenheten (4).
2. Trekk av motordekselet.
3. Den rillede siden av den nye kilereimen skal peke utover när den settes inn. Sørg for å montere den nedre delen av kilereimen först.
4. Kontroller reimspenningen. Når du trykker på reimen med fingeren skal reimen kunne presses ned ca. 5 mm. Det er ikke mulig å etterstramme reimen.
5. Sett dekselet til motorenheten (4) på igjen og trekk fast skruene (4a). Ved monteringen må du passe på tetningen er lagt inn riktig i dekselet.

15. Reparasjon og reservedelsbestilling

Etter reparasjoner eller vedlikehold, sørg for at alle sikkerhetsrelaterte deler er festet og i perfekt stand.

Oppbevar deler som utgjør en fare for skade utenfor rekkevidde for andre personer og barn.

OBS: I henhold til produktansvarsloven påtar vi oss ikke ansvar for skader som skyldes feilaktige repara- sjoner eller manglende bruk av originale reservedeler.

Kontakt en servicerepresentant eller en autorisert spesialist. Det samme gjelder for tilbehørsdeler.

Tilkoblinger og reparasjoner

Tilkoblinger og reparasjoner av det elektriske utstyret skal kun utføres av en elektriker.

Angi følgende informasjon ved tilbakemeldinger:

• strømtype til motoren
  • informasjon til maskinens typeskilt
• informasjon til motor-typeskiltet

15.1 Reservedelsbestilling

Ved bestilling av reservedeler må du angi følgende opplysninger:

Reservedeler / tilbehør

Reim - Artikkelnr.: 5908403061

15.2 Serviceinformasjon

Du må passe på, at følgende deler til dette produktet underligger en bruksavhengig eller naturlig slitasje hhv. følgende deler er nødvendige som forbruksmateriales.

Slitedeler*: Reim

16. Kassering og gjenvinning

Brukt elektriske og elektroniske enheter skal ikke kastes i husholdningsavfallet, men må samles inn eller kasseres separat!

• Gamle batterier eller oppladbare batterier, som ikke er fast installert i det gamle apparatet, må tas ut uten at de skades før apparatet leveres inn! Kasseringen av disse er regulert av batteriloven.
• Eieren eller brukeren av elektriske og elektroniske apparater er forpliktet til å levere disse inn til gjenvinning.
• Sluttbrukeren har ansvaret for å slette personrelaterte opplysninger fra enheten som skal kasseres!
• Symbolet med gjennomstreket søppelkasse betyr at brukte elektriske og elektroniske enheter ikke skal kastes i husholdningsavfallet.

- Brukte elektroniske og elektriske enheter kan leveres inn gratis ved følgende steder:

• Offentlige kasserings- eller innsamlingssteder (f.eks. kommunale miljøstasjoner)
• Utsalgssteder for elektriske apparater (stasjonære eller online) dersom forhandleren er forpliktet til å ta enhetene tilbake eller frivillig tilbyr dette.
• Du kan levere inn opptil tre gamle elektriske enheter per type enhet, med en maksimal kantlengde på 25 centimeter, fra produsenten gratis uten å først kjøpe en ny enhet eller ta dem til et annet autorisert innsamlingspunkt i ditt område.
• Du kan finne ut flere supplerende returbetingelser fra produsenter og distributører hos de respektive kundeservicene.

- Hvis produsenten leverer et nytt elektrisk apparat til en privat husholdning, kan denne arrangere at det gamle elektriske apparatet skal hentes på forespørsel fra sluttbrukeren. Ta kontakt med produsentens kundeservice for dette.

- Disse erklæringene gjelder kun for enheter som er installert og solgt i landene i EU og underlagt det europeiske direktivet 2012/19/EU. I land utenfor EU kan det være avvikende bestemmelser for kassering av brukte elektriske og elektroniske enheter.

17. Feilhjelp

Feil Mulig årsak Tiltak
Motoren starter ikke	Nettspenning mangler Kontroller sikring
	Strømkabel defekt La en elektriker kontrollere eller skifte ut
Motor slår seg av	Motor overbelastet La motoren avkjøles
	Luftinntaks- og uttaksåpningene på motorenheten er tilsmusset	Rengjør luftinntaks- og uttaksåpningene
Motoren går, trommelen blir stående	Kilereimen glir Skift ut kilereim

Åpenbare mangler skal meldes innen 8 dager etter at varen er mottatt, ellers taper kunden samtlige krav pga slik mangel. Vi gir garanti for at våre maskiner ved riktig behandling under den rettslige garantitidens varighet, fra overlevering, på den måten at vi erstatter kostnadsfritt hver maskindel, som innen denne tiden påviselig er ubrukbar som følge av material- eller produksjonsfeil. For deler som vi ikke produserer selv, yter vi garanti kun i den utstrekning som garantikrav mot underleverandør tilkommer oss. Kjøperen bærer kostnadene ved montering av nye deler. Endrings- og verditapskrav og øvrige skadeerstatningskrav er utelukkede.

Garantie DE
