Vrsta izdelka	Mešalnik za cement (betonarna)
Znamka	Scheppach
Model	MIX140
Prostornina bobna	140 litrov
Premer odprtine bobna	385 mm
Moč motorja	0,55 kW (550 W)
Napajanje	230 V ~ / 50 Hz
Najvišja hitrost motorja	2750 min⁻¹
Najvišja hitrost bobna	26,6 min⁻¹
Način delovanja	S6 30 % (30 % obremenitev, 70 % prosti tek)
Zaščitni razred	II (dvojna izolacija)
Stopnja zaščite	IP45D
Zajamčena raven zvočne moči (LWA)	95 dB
Mere (D × Š × V)	1200 × 710 × 1400 mm
Teža	47 kg
Material bobna	Jeklo
Transportna kolesa	Da (2 kolesi + 1 vrtljivo kolo)
Parkirna opora	Da (zložljiva)
Namenska uporaba	Mešanje betona in malte za domačo uporabo
Čiščenje	Krtača, strgalo; ne potapljajte in ne uporabljajte visokotlačnega čistilnika
Potrošni deli	Trapezni jermen (ref. 5908403061)
Garancija	Zakonska (okvarjeni deli se brezplačno zamenjajo)

Pogosto zastavljena vprašanja - MIX140 SCHEPPACH

Kakšna je največja prostornina bobna pri Scheppach MIX140?

Prostornina bobna je 140 litrov (125 litrov za model MIX125). Bobna ne prenapolnite, da preprečite zamašitve.

Kako pravilno sestaviti betonarno?

Sestavljanje morata opraviti dve osebi. Sledite korakom po vrstnem redu: namestite kolesa, oporo, spodnji del bobna, mešalni mehanizem, nato zgornji del. Uporabite priložene vrečke (A do I) in navedena orodja (ploski ključi, inbus ključ, klešče). Za podrobne sheme glejte navodila.

Katere varnostne ukrepe moram upoštevati pred uporabo MIX140?

Nosite vedno varnostne čevlje, rokavice, zaščitna očala in protiprašno masko. Preverite, da napajalni kabel ni poškodovan. Prepričajte se, da stroj stoji na ravni in stabilni podlagi. Ne dovolite otrokom ali nepooblaščenim osebam približevanja. Pred čiščenjem ali vzdrževanjem izključite vtič.

Kako nastaviti nagib bobna za mešanje?

Potegnite vrtljivo kolo (7) proti sebi, da sprostite zaskočno podložko. Nagnite boben v želeni položaj: položaj za beton (sl. 13b) ali malto (sl. 13a). Spustite kolo, da se zaskoči. Pri nastavljanju vedno trdno držite kolo.

Kaj storiti, če motor ne zažene?

Najprej preverite omrežno napetost in varovalke. Če je kabel poškodovan, ga zamenjajte pri električarju. V primeru preobremenitve počakajte, da se motor ohladi (približno 15 min) in nato ponovno zaženite. Če težava vztraja, se obrnite na strokovnjaka.

Kako izprazniti boben po mešanju?

Postavite posodo (npr. kad za malto) pod boben. Potegnite vrtljivo kolo za sprostitev, nato počasi nagnite boben navzdol, da izpraznite vsebino. Pazite, da mešanice ne razlijete po tleh.

Kakšno redno vzdrževanje je potrebno?

Po vsaki uporabi očistite notranjost in zunanjost bobna z vodo ter krtačo ali strgalom. Redno preverjajte napetost jermena: ob pritisku s prstom naj se ugrezne približno 5 mm. Če je jermen obrabljen, ga zamenjajte z originalnim jermenom (ref. 5908403061).

Ali lahko betonarno uporabljam za druge materiale razen betona in malte?

Ne, betonarna je namenjena izključno mešanju betona in malte v domačem okolju. Vsaka druga uporaba se šteje za nenamensko in razveljavlja garancijo. Ne mešajte agresivnih kemikalij ali nepredvidenih abrazivnih materialov.

Kako varno prevažati betonarno?

Ustavite motor in izključite vtič. Za prevoz z vozilom nagnite boben navzdol, zložite oporo in pritrdite s pasom. Ne dvigujte z žerjavom. Za kratke premike rahlo nagnite napravo in jo potiskajte na transportnih kolesih.

Kje najti nadomestne dele in kako naročiti?

Nadomestni deli (zlasti jermen ref. 5908403061) so na voljo pri servisni službi Scheppach. Za naročilo navedite ime modela (MIX140), številko artikla in podatke z napisne ploščice. Za dostop do kataloga skenirajte QR kodo na domači strani.

NAVODILA ZA UPORABO MIX140 SCHEPPACH

Položaj za skladiščenje

Nebezpečenstvo poškodenia!

17. Otklanjanje neispravnosti

Neispravnost Mogući uzrok Rješenje
Motor se ne pokreće	Ne postoji mrežni napon	Provjerite osigurač
	Priključni kabel je neispravan	Provjerite tj. zamijenite kod ovlaštenog električara
Motor se isključuje	Motor je preopterećen	Pustite da se motor ohladi
	Otvori za dovod i odvod zraka na motornom sklopu su prljavi	Očistite otvore za dovod i odvod zraka
Motor se pokrene, ali bubanj miruje	Klinasti remen proklizava	Zamijenite klinasti remen

Razlaga simbolov na izdelku

	Pred zagonom preberite navodila za uporabo!
	Nosite varnostne čevlje!
	Nosite zaščitne rokavice!
	Nosite zaščitna očala!
	Nosite masko za zaščito pred prahom!
	Nosite zaščito za sluh!
	Mešalnik za beton postavite pokončno na ravna, trdna tla!
	Mešalnika za beton med uporabo ne smete premikati!
	Mešalnik za beton je dovoljeno uporabljati le, će je varovalna priprava popolnoma zaprta!
	Ne posegajte v boben, ki se premika!
	Previdno! Nevarnost ukleščenja na zobatem vencu v zaskočni plošči.
	Ne zaganjajte motorja, će je boben popolnoma naložen.
	Ščitite okolje! Ostanek materiala dostavite na pooblaščeno zbirno mesto. Ne sme priti v kanalizacijo, v tla ali v vodo.
	Nepooblaščene osebe in otroci se ne smejo približevati napravi!
	Naprava je varnostno izolirana!Pozor! Razred zaščite velja samo, će ste v primeru servisa uporabili originalne izolirne materiale in se izolacijskih razdalj ni spremenilo.
	Pred čiščenjem ali vzdrževanjem izvlecite električni omrežni vtič!
	Pomoč pri montaži! Glejte: Montaža, montirajte zgornji del bobna.
	Nivo zračne moči v dB
	Razred zaščite II
	Izdelek ustreza veljavnim evropskim direktivam.
	Izdelek ustreza veljavnim srbskimi direktivam.

Kazalo: Stran:

1. Uvod.... 167
2. Opis izdelka (sl. 1 - 13d)....167
3. Obseg dostave (sl. 2 + 3)....167
4. Namenska uporaba 167
5. Varnostni napotki....168
6. Tehnični podatki....169
7. Razpakiranje....169
8. Postavitev/Pred zagonom.... 170
9. Zagon naprave.... 171
10. Električni priključek.... 172
11. Čiščenje 173
12. Prevoz.... 173
13. Skladiščenje.... 173
14. Vzdrževanje 173
15. Popravilo in naročanje nadomestnih delov 174
16. Odlaganje med odpadke in reciklaža 174
17. Pomoč pri motnjah.... 175
18. Izjava o skladnosti 329

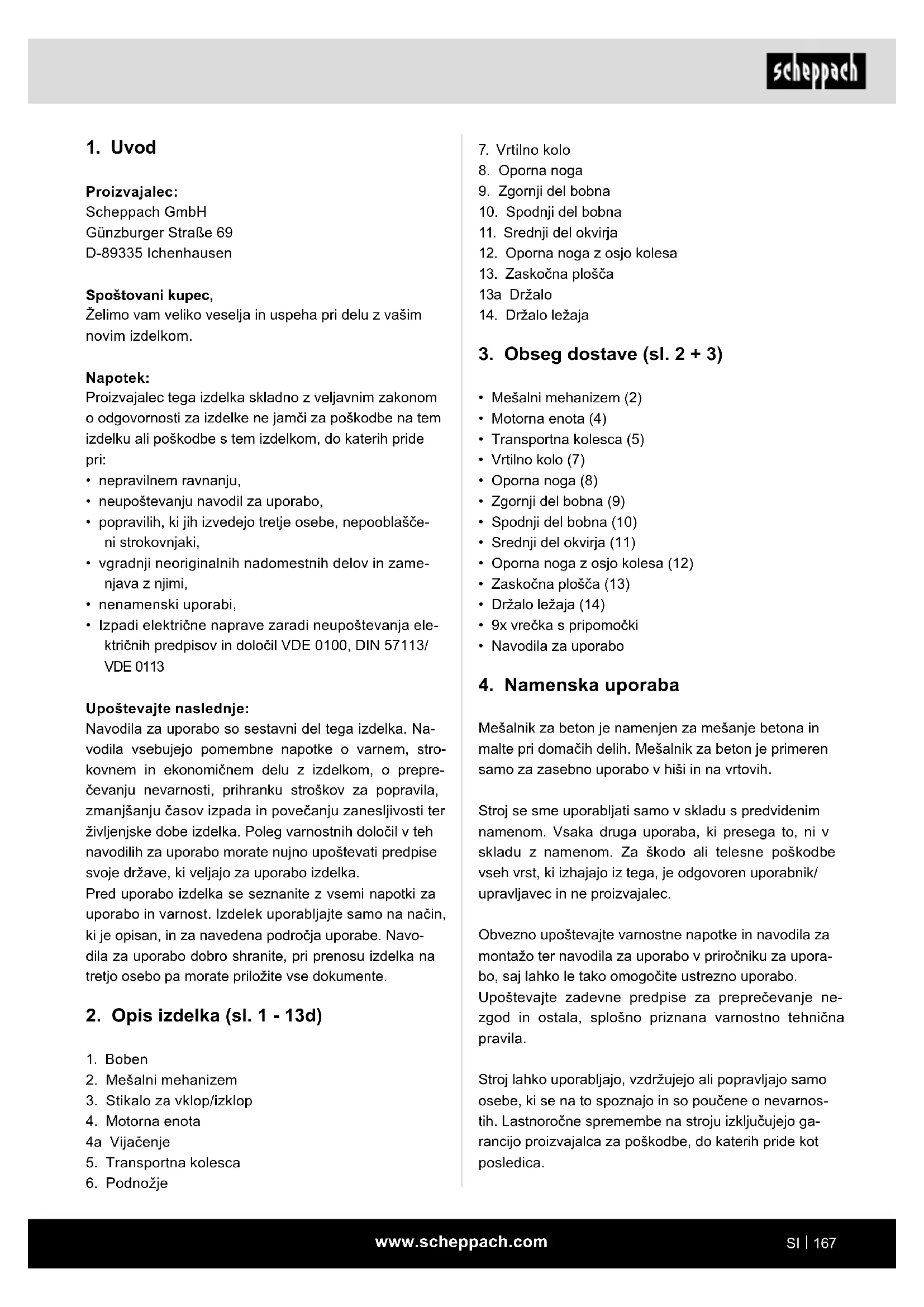

1. Uvod

Proizvajalec:

Scheppach GmbH

• nepravilnem ravnanju,
• neupoštevanju navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
• vgradnji neoriginalnih nadomestnih delov in zamenjava z njimi,
• nenamenski uporabi,
• Izpadi električne naprave zaradi neupoštevanja električnih predpisov in določil VDE 0100, DIN 57113/VDE 0113

Upoštevajte naslednje:

Navodila za uporabo so sestavni del tega izdelka. Navodila vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z izdelkom, o preprečevanju nevarnosti, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe izdelka. Poleg varnostnih določil v teh navodilih za uporabo morate nujno upoštevati predpise svoje države, ki veljajo za uporabo izdelka.

Pred uporabo izdelka se seznanite z vsemi napotki za uporabo in varnost. Izdelek uporabljajte samo na način, ki je opisan, in za navedena področja uporabe. Navodila za uporabo dobro shranite, pri prenosu izdelka na tretjo osebo pa morate priložite vse dokumente.

2. Opis izdelka (sl. 1 - 13d)

1. Boben
2. Mešalni mehanizem
3. Stikalo za vklop/izklop
4. Motorna enota
   4a Vijačenje
5. Transportna kolesca

6. Podnožje

7. Vrtilno kolo

8. Oporna noga
9. Zgornji del bobna
10. Spodnji del bobna
11. Srednji del okvirja
12. Oporna noga z osjo kolesa
13. Zaskočna plošča
    13a Držalo
14. Držalo ležaja

3. Obseg dostave (sl. 2 + 3)

• Mešalni mehanizem (2)
- Motorna enota (4)
• Transportna kolesca (5)
• Vrtilno kolo (7)
- Oporna noga (8)
• Zgornji del bobna (9)
- Spodnji del bobna (10)
• Srednji del okvirja (11)
• Oporna noga z osjo kolesa (12)
• Zaskočna plošča (13)
- Držalo ležaja (14)
• 9x vrečka s pripomočki
• Navodila za uporabo

4. Namenska uporaba

Mešalnik za beton je namenjen za mešanje betona in malte pri domačih delih. Mešalnik za beton je primeren samo za zasebno uporabo v hiši in na vrtovih.

Stroj se sme uporabljati samo v skladu s predvidenim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/upravljavec in ne proizvajalec.

Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v priročniku za uporabo, saj lahko le tako omogočite ustrezno uporabo.

Upoštevajte zadevne predpise za preprečevanje nezgod in ostala, splošno priznana varnostno tehnična pravila.

Stroj lahko uporabljajo, vzdržujejo ali popravljajo samo osebe, ki se na to spoznajo in so poučene o nevarnostih. Lastnoročne spremembe na stroju izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.

Stroj je dovoljeno uporabljati samo z originalni deli in originalnim priborom proizvajalca. Upoštevati morate proizvajalčeve predpise glede varnosti, dela in vzdrževanja ter meritve iz tehničnih podatkov.

Prosimo, upoštevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će napravo uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter enakih dejavnostih.

Razlaga signalnih besed v navodilih za uporabo

Opozorilo

Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do smrti ali hudih telesnih poškodb, će se ne prepreči.

NEVARNOST

Signalna beseda za označevanje neposredno grozeče nevarne situacije, zaradi katere pride do smrti ali hudih telesnih poškodb, će se ne prepreči.

PREVIDNO

Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do majhnih ali zmernih poškodb, će se ne prepreči.

POZOR

Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do materialne škode na izdelku ali lastnini, će se ne prepreči.

5. Varnostni napotki

Splošni varnostni napotki

OPOZORILO: Če uporabljate električna orodja, upoštevajte naslednje osnovne varnostne ukrepe, da zmanjšate nevarnost požara, električnega udara in telesnih poškodb oseb.

Preden začnete delati s to napravo, preberite vsa navodila.

• Upoštevajte vse varnostne napotke in opozorila o nevarnostih na stroju.
• Vsi varnostni napotki in opozorila o nevarnostih na stroju morajo biti popolni in v čitljivem stanju.

- Varnostne priprave na stroju ne smejo biti odstranjene ali onesposobljene.

• Preverite omrežni priključni vod. Ne uporabljajte okvarjenih priključnih vodov.
• Pred zagonom preverite, ali naprava deluje pravilno.

- Otrokom in nepooblaščenim osebam ne pustite v bližino mešalnika za beton.

- Osebe, ki so pod vplivom alkohola, drog ali zdravil ne smejo uporabljati naprave.

• Uporabnik mora obvezno nositi svojo osebno varovalno opremo (OVO).
• Previdnost pri delu: Nevarnost telesnih poškodb za-radi vrtečih se delov.

- Čiščenje, vzdrževalna dela in odpravljanje motenj izvajajte le, kadar je motor izklopljen. Izvlecite omrežni vtič!

• Inštalacije, popravila in vzdrževalna dela na električni inštalaciji lahko opravljajo samo strokovnjaki.
• Vse zaščitne in varnostne naprave je treba po zaključenih popravilih in vzdrževalnih delih takoj ponovno namestiti.
• Ko zapustite delovno mesto, izklopite motor in izvlecite omrežni vtič!

- Poskrbite za ustrezno osvetlitev. Slaba osvetlitev lahko precej poviša nevarnost poškodbe!

• V primeru nevarnosti izklopite stroj in izvlecite omrežni vtič!

• Nikoli ne polagajte rok na premikajoče se dele stroja, će je stroj vklopljen. Obstaja nevarnost, da vas vrteči se boben oz. vrteča se mešalna orodja uja-mejo/navijejo.

• Stroj med prestavljanjem na drugo mesto ne sme obratovati!

• Stroj lahko postavite le na ravno površino!
• Obstaja nevarnost vdihavanja strupenih hlapov in prahu.

Dodatni varnostni napotki

• Mešalnik za beton lahko zaženete samo v popolno-ma montiranem stanju.

• Pred zagonom preverite, ali so priključni vodi poškodovani.

• Nosite varnostne čevlje, rokavice, zaščitna očala in masko za zaščito dihal.

• Rok in nog ne približujte premikajočim se delom.

• Ne segajte v delujoč mešalni boben.

• V delujoč mešalni boben ne vstavljajte predmetov, kot je npr. lopata ali podobno.
• Nevarnost poškodb zaradi vrtečega mešalnega bobna.
• Mešalnik za beton je dovoljeno uporabljati le z originalnimi nadomestnimi deli.
• Popravila mešalnika za beton lahko izvaja samo pooblaščeno strokovno osebje.
• Za uporabo pripravljenega mešalnika za beton ne pustite brez nadzora.
• Ko zapustite delovno mesto, izklopite stroj in izvlecite električni omrežni vtič.

Preostala tveganja

Stroj je izdelan skladno s stanjem tehnike in pri-znanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava preostalih tveganj.

• Nevarnost telesnih poškodb zaradi vrtečih se delov.
• Če ne uporabljajte električnih vodnikov, ki so skladni s predpisi, lahko pride do nevarnosti za zdravje za-radi elektrike.
• Pred izvajanjem nastavitvenih ali vzdrževalnih del izklopite motor in izvlecite omrežni vtič.
• Kljub vsem ukrepom lahko še vedno obstajajo neočitna preostala tveganja.
• Preostala tveganja lahko minimizirate, če skupaj upoštevate »varnostne napotke« in »namensko uporabo« ter navodila za uporabo v celoti.
• Izogibajte se nenamernim zagonom stroja: Preden omrežni vtič vklopite v vtičnico se prepričajte, da je stikalo za vklop/izklop nastavljeno na »0«.
• Uporabite orodje, ki je priporočeno v teh navodilih za uporabo. S tem dosežete, da vaš stroj doseže optimalno moč.
• Kadar stroj deluje, rok ne smete vstaviti v delovno območje.

Opozorilo! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke.

Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo električnega orodja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

6. Tehnični podatki

	MIX125 MIX140
Motor	230 V~50 Hz	230 V~50 Hz
Motorna moč 0,55 kW	0,55 kW
Največje število vrtljajev:	2750 min ^1	2750 min ^-1
Največje število vrtljajev bobna:	26,6 min ^-1	26,6 min ^-1
Polnilna prostornina 125 l 140 l
Premer odprtine bobna	385 mm 385 mm
Izolacijski razred: IP45D IP45D
Mere	1200 x 710 x 1400 mm	1200 x 710 x 1400 mm
Način delovanja: S6 30% S6 30%
Razred zaščite II	II
Teža	45 kg	47 kg

Pridržujemo si pravico do tehničnih sprememb!

*S6 30 %: Neprekinjeno delovanje s prekinjevano obremenitvijo (trajanje: 10 min.)

Če ne želite motorja na nedopusten način segreti, sme 30 % trajanja delovanja motorja potekati z navedeno nazivno zmogljivostjo, nato pa mora biti 70 % trajanja izvedenih brez obremenitve.

Informacije o nastanku hrupa

Opozorilo: Hrup ima lahko hude posledice za vaše zdravje. Če hrup stroja prekorači 85 dB, uporabljajte ustrezno zaščito za sluh.

Karakteristike hrupa

Vrednosti hrupa so bile ugotovljene v skladu z EN ISO 3744:2010.

Raven hrupa L_pA	72,21 dB
Negotovost K_pA	3,33 dB
Nivo moči zvoka L_WA	92,21dB
Negotovost K_WA	3,33 dB
Zagotovljen nivo zračne moči L_WA	95 dB

7. Razpakiranje

• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, če so se naprava in deli pribora poškodovali med transportom.
• Po možnosti embalažo shranite do preteka garancijskega časa.

⚠ OPOZORILO!

Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

8. Postavitev/Pred zagonom

Pozor!

Pred zagonom obvezno v celoti montirajte napravo!

Za lažjo montažo naj stroj sestavljata dve osebi.

Vrečke s pripomočki (A do I) vsebujejo vse male dele, ki jih potrebujete za montažo (glejte sl. 3).

Orodja, potrebna za montažo (niso v obsegu dostave):

• 2x viličasti ključ SW13
• 2x viličasti ključ SW16
• 1x inbus ključ SW8
• 1x kombinirane klešče
• 1x izvijač s križno glavo

Montaža transportnih koles (5) (sl. 4) (vrečka s pri-pomočki A)

1. Razcepko vstavite skozi notranjo odprtino osi ko- lesa na obeh straneh.
2. Zdaj potisnite kolut na os kolesa na obeh straneh.
3. Nato namestite transportna kolesa (5) na obe strani stojala s kolesno osjo (12).
4. Nato en kolut na obeh straneh znova potisnite na os kolesa.
5. Razcepko na obeh straneh vstavite skozi zunanjo odprtino osi kolesa.
6. Transportna kolesa (5) pritrdite tako, da razcepke upognete z ustreznimi kombiniranimi kleščami (niso v obsegu dostave).

Montaža oporne noge (8) na srednji del okvirja (11) (vrečka s pripomočki B) (sl. 5)

1. Pridržite oporno nogo (8) kot je prikazano na srednji del okvirja (11). Odprtine izberite tako, da je stojalo (8) v spodnjem položaju.
2. Skozi odprtine potisnite vijaka s šestrobo glavo M8x70.
3. Vijake pritrdite s podložko, vzmetnim obročem in matico M8.
4. S pomočjo dveh viličastih ključev (SW13) (ni del obsega dostave) zategnite vse vijake.

Montaža oporne noge z osjo kolesa (12) in transportnimi kolesci (5) na srednji del okvirja (11) (vrečka s pripomočki C) (sl. 6)

1. Nato pridržite oporno nogo z osjo kolesa (12) na srednji del okvirja (11).
2. Skozi odprtine potisnite vijaka s šestrobo glavo M8x70.
3. Vijake pritrdite s podložko, vzmetnim obročem in matico M8.
4. S pomočjo dveh viličastih ključev (SW13) (ni del obsega dostave) zategnite vse vijake.

Montaža mešalnega mehanizma (10) (vrečka s pri-pomočki D) (sl. 7)

1. Namestite držalo ležaja (14) na predvideno mesto na spodnjem delu bobna (10).
2. Hkrati vstavite ležaj spodnjega dela bobna (10) s predhodno montiranim držalom ležaja (14) v odprtine podnožja (6). Pazite, da se držalo ležaja (14) nahaja nad oporno nogo z osjo kolesa (12).
3. Pri tem pazite na položaj lukenj.
4. Skozi odprtine potisnite vijaka s šestrobo glavo M8x65.
5. Vijake pritrdite s podložko, vzmetnim obročem in matico M8.
6. Nato s pomočjo dveh viličastih ključev (SW13) (ni del obsega dostave) zategnite vse vijake.
7. Spodnji del bobna (10) pritrdite z varovalnim obročkom (glejte sliko).

Montaža mešalnega mehanizma (2) (vrečka s pri-pomočki E) (sl. 8)

1. Vstavite en vijak M8x20 z zunanje strani skozi dno bobna (10).

2. Gumijasto podložko potisnite na vsakega od vija- kov s križno glavo, ki so bili pravkar vstavljeni v dno bobna (10).

3. Zdaj namestite mešalni mehanizem (2) na sesta- vljene vijake s križno glavo in ga pritrdite s podlož- ko, vzmetnim obročem in matico M8.

4. Mešalni mehanizem (2) zategnite šele, ko je montiran zgornji del bobna (9).

Napotek: Za lažjo in pravilno montažo mešalnega mehanizma (2) sta na zgornjem in spodnjem bobnu dve puščici. Če niste prepričani, ali je mešalni mehanizem pravilno nameščen, to lahko preverite. To naredite tako, da zgornji del bobna (9) postavite na spodnji del bobna (10) in ga obračate, dokler se puščici ne usmerite druga proti drugi.

Montaža zgornjega dela bobna (9) (vrečka s pripomočki F) (sl. 9)

1. Namestite zgornji del bobna (9) na spodnji del bobna (10). Zagotovite, da se luknje za pritrjevanje zgornjega in spodnjega bobna prekrivajo.
   Pozor! Prilepljene puščice označujejo natančno orientacijo spodnjega dela bobna (10) in zgornjega dela bobna (9).
2. Pritrdite zgornji del bobna (9) z namestitvijo šestih vijakov M8x16, vzmetnih podložk in podložk.
3. Nato s pomočjo izvijača s križno glavo (ni del ob-sega dostave) križno zategnite vijake.
4. Vstavite en vijak s križno glavo M8x20 z zunanje strani skozi zgornji del bobna (9).
5. Gumijasto podložko potisnite na vsakega od vija- kov s križno glavo na zgornji strani bobna (9), ki ste ga pravkar vstavili.
6. Zgornji konec mešalnega mehanizma (2) pritrdite tako, da ga namestite na vijake s križno glavo, ki ste jih pravkar namestili. Pritrdite ga s podložko, vzmetnim obročem in matico M8.
7. Nazadnje s križnim izvijačem in viličastim ključem SW13 (ni v obsegu dostave) privijte vse štiri vija- ke na spodnjem delu bobna (10) in zgornjem delu bobna (9).

Montaža zaskočne plošče (13) (vrečka s pripomočki G) (sl. 10)

1. Potisnite zaskočno ploščo (13) na držalo (13a).
2. Pritrdite jih z dvema šestrobima vijakoma M8x25 in eno podložko, enim vzmetnim obročkom in eno matico M8.
3. Nato s pomočjo dveh viličastih ključev (SW13) (ni del obsega dostave) zategnite vse vijake.

Montaža vrtilnega kolesa (7) (vrečka s pripomočki H) (sl. 11)

1. Vstavite kolut in nato vzmet v cev vrtilnega kolesa (7) od spodaj.
2. Vzmet z enim prstom držite na mestu.
3. Položite vrtilnega kolesa (7) prek gredi spodnjega dela bobna (10), tako da vzmet nalega na gred.
4. Potisnite vrtlno kolo (7) navzdol, tako da se luknje v gredi spodnjega dela bobna (10) prekrivajo z luknjami v vrtilnem kolesu (7).
5. Vrtilno kolo (7) pritrdite s šestrobim vijakom M10x65, dvema podložkama in zaporno matico.
6. Nato zategnite vijak s pomočjo dveh viličastih ključev SW16 (ni del obsega dostave) toliko, da se vrtilno kolo (7) še zlahka nagne.
7. Vijak cevi obrnite v smeri urinega kazalca s po- močjo imbus ključa SW8 (ni v obsegu dostave), da nastavite napetost vzmeti.

Napotek: Vrtilno kolo (7) mora biti nagnjeno na gredi. Mora se zlahka zatakniiti v odprtine zaskočne plošče (13).

Montaža motorne enote (4) (vrečka s pripomočki) (sl. 12)

1. Motorno enoto (4) namestite tako, da so navojni vijaki poravnani z luknjami.
2. Zdaj potisnite motorno enoto (4) do konca na gred.
3. Nato pritrdite motorno enoto (4) s štirimi podložkami in štirimi zapornimi maticami M8. Za to uporabite viličasti ključ (SW13) (ni v obsegu dostave).

9. Zagon naprave

Pozor!

Pred zagonom obvezno v celoti montirajte napravo!

Vrteči se boben lahko povzroči poškodbe.

- V delujoč mešalni boben ne vstavljajte predmetov (npr. lopata ali podobno).

1. Priključite ustrezen kabelski podaljšek na napajalni kabel mešalnika za beton.
2. Vključite kabelski podaljšek v vtičnico.
3. Pritisnite stikalo za vklop/izklop (3) »l« (zelena tipka), da zaženete napravo.
4. Pritisnite stikalo za vklop/izklop (3) »0« (rdeča tipka), da izklopite napravo.

9.2,1 Termo-zaščita

Ob preobremenitvi in pregrevanju integrirani varovalni izklop iz varnostnih razlogov izklopi napravo.

1. Počakajte pribl. 15 minut, da se motor ohladi.
2. Napravo ponovno zaženite, tako da pritisnete stikalo za vklop/izklop (5) »I« (zelena tipka).

9.3 Premikanje bobna (1) (sl. 1, sl. 13a/13b)

Za izdelavo betona ali malte mora biti mešalnik za be- ton zaskočen v določenem položaju za mešanje. Samo pravilni položaj za mešanje zagotavlja najboljše rezul- tate mešanja in brezhibni potek dela.

1. Za premikanje bobna (1) vedno dobro držite vrtilno kolo (7).
2. Sprostite pripravo za obračanje tako, da vrtlno kolo (7) povlečete k sebi. Pri tem se le-ta sprosti iz zaskočne plošče (13).
3. Obračajte boben (1) dokler ni obrnjen do oznake, ki ustreza konsistenci materiala za mešanje.

• SI. 13a: Postavitev bobna za izdelavo malte
• Sl. 13b: Postavitev bobna za izdelavo betona

1. Ko je boben (1) v želenem položaju, zopet zaskočite vrtilno kolo (7) v zaskočno ploščo (13).

9.4 Polnjenje (sl. 13a + 13b)

⚠️ POZOR!

Nevarnost za zdravje in nevarnost poškodbe!

Vdihavanje prahu lahko povzroči zdravstvene težave.

Cementa in dodatkov se ne dotikajte brez zaščitnih rokavic.

- Nosite masko za zaščito dihal.

- Nosite zaščitne rokavice in nikoli ne segajte v delujoč mešalni boben.

OPOZORILO!

Nevarnost prevrnitve!

Pred polnjenjem preverite stabilnost mešalnika za beton.

- Mešalnik za beton uporabljajte le na trdni, ravni podlagi (kjer ni nevarnosti za prevrnitev).

1. Pritisnite stikalo za vklop/izklop (3) »l« (zelena tipka), da zaženete napravo.
2. Preverite položaj za mešanje na zaskočni plošči (13):

• Sl. 13a: Postavitev bobna za izdelavo malte
• SI. 13b: Postavitev bobna za izdelavo betona

1. Material za mešanje napolnite pri delujočem bobnu (1). Bobna (1) ne napolnite preveč. Previdno! Nevarnost zaradi premičnih delov!
2. Ne mečite materiala v boben (1) s prevelikim zamahom, da se ne prilepi na spodnjo stran bobna (1). Material dodajajte postopoma v manjših količinah.
3. Pred polnjenjem pazite, da bo odprtina bobna (1) poravnana tako, da iz bobna (1) ne bo mogel izteči material za mešanje.

Napotek: Glede sestave in kakovosti materiala za mešanje se posvetujte s strokovnjakom.

9.5 Praznjenje (sl. 13c)

1. Pod boben (1) postavite dovolj veliko posodo (npr. korito za malto). Pazite, da material za mešanje ne bo pristal na tleh.
2. Odklenite pripravo za obračanje tako, da vrtlno kolo (1) povlečete k sebi. Pri tem se le-ta sprosti iz zaskočne plošče (14).
3. Če želite boben (1) izprazniti, ga počasi obrnite navzdol.

Omrežni priključek in uporabljen podaljševalni vod na strani kupca morata ustrezati predpisom.

10.1 Poškodovani električni priključni vodnik

Na električnih priključnih vodih pogosto nastanejo poškodbe izolacije.

Vzroki za to so lahko:

• Otiščanci, će priključne vode speljete skozi okna ali reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja priključnih vodov.
• Rezi zaradi vožnje preko priključnih vodov.

- Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.

- Pretrgana mesta zaradi staranja izolacije.

Takih poškodovanih električnih priključnih vodov ne smete uporabljati, ker so zaradi poškodb izolacije smrtno nevarni.

Redno preverjajte, će so električni priključni vodi poškodovani. Pri tem pazite, da priključni vod pri preverjanju ne bo visel na napajalnem omrežju.

Električni priključni vodi morajo ustrezati zadevnim do-ločilom VDE in DIN. Uporabljajte samo priključne vode z oznako H07RN.

Po predpisih mora biti oznaka tipa priključnega voda natisnjena na njem.

Pri enofaznem motorju na izmenični tok priporočamo, da pri strojih z visokim zagonskim tokom (od 3000 W naprej) uporabite varovalko C 16 A ali K 16 A!

11. Čiščenje

⚠ OPOZORILO!

Nevarnost poškodbe!

Izdelek se lahko nepričakovano zažene in privede do poškodb.

- Pred vsemi čiščenji in vzdrževalnimi deli izključite motor.

- Pred vsemi čiščenji izvlecite omrežni vtič.

NAPOTEK!

Nevarnost materialnih poškodb!

Če v motorno enoto vdre voda, lahko pride do škode na motorju. Mešalnega bobna je otrkavajte s trdimi predmeti (kladivo, lopata, itd.). Obtolčen mešalni bo-ben vpliva na postopek mešanja, poleg tega pa ga je težko očistiti.

- Izdelek čistite s ščetko ali strgalom.

- Izdelka ne potapljajte v vodo ali druge tekočine in ne brizgajte motorne enote z visokotlačnim čistilnikom.

Priporočamo, da napravo zunaj in znotraj temeljito očistite neposredno po vsaki uporabi. Umazanije nikoli ne odstranjujte s kladivom, lopato in podobnim.

Po vsaki uporabi mešalnika za beton:

1. Očistite boben (1) z vodo in odstranite cement ter zaskorjeno malto s ščetko ali strgalom.
2. Za čiščenje notranjosti bobna pustite, da se v njem obrača nekaj lopat peska z vodo.

12. Prevoz

⚠ OPOZORILO!

Nevarnost poškodbe!

Izdelek se lahko nepričakovano zažene in privede do poškodb.

• Pred transportom izključite motor.
• Izvlecite omrežni vtič.

12.1 Prevoz z vozilom (sl. 13d)

1. Sprostite pripravo za obračanje tako, da vrtilno kolo (7) povlečete k sebi. Pri tem se le-ta sprosti iz zaskočne plošče (13).
2. Sedaj boben (1) postavite z odprtino za polnjenje navzdol.
3. Odstranite vijake iz oporne noge (8) in iz oporne noge z osjo kolesa (12).
4. Zložite oporno nogo (8) in oporno nogo z osjo kolesa (12).
5. Mešalnik za beton fiksirajte na primer z napenjalnim pasom, da ne more zdrsniti.
6. Mešalnika za beton ne dvigajte z žerjavom.

12.2 Transport na delovnem mestu (sl. 13d)

1. Sprostite pripravo za obračanje tako, da obračalni ročaj (1) povlečete k sebi. Pri tem se le-ta sprosti iz zaskočne plošče (13).
2. Sedaj boben (1) postavite z odprtino za polnjenje navzdol.
3. Za bližnji transport rahlo zvrnite mešalnik za beton in ga transportirajte na transportnih kolescih (5).

13. Skladiščenje

Napravo in njen pribor skladiščite v temnem, suhem prostoru, ki je zaščiten pred zmrzaljo in izven dosega otrok. Idealna temperatura skladiščenja je med 5 in 30°C.

Pokrijte mešalnik za beton, da ga zaščitite pred prahom ali vlago.

Navodila za uporabo hranite ob električnem orodju.

14. Vzdrževanje

OPOZORILO!

Nevarnost poškodbe!

Izdelek se lahko nepričakovano zažene in privede do poškodb.

- Pred vsemi vzdrževalnimi deli izključite motor.

- Pred vzdrževanjem izvlecite omrežni vtič.

14.1 Preverjanje napetosti jermena (sl. 12)

Napetost jermena je tovarniško pravilno nastavljena. Napetosti jermena ni mogoče naknadno prilagoditi.

1. Odstranite pokrov motorne enote (4) tako, da odvijete vijake (4a) na motorni enoti (4). Za to uporabite izvijač s križno glavo (ni v obsegu dostave).

2. Preverite napetost jermena. Ob pritisku s prstom na jermen naj bi se jermen podal za pribl. 5 mm.

3. Ponovno namestite pokrov motorne enote (4) in zategnite vijake (4a). Za to uporabite izvijač s križno glavo (ni v obsegu dostave). Pri nameščanju se prepričajte, da je tesnilo pravilno vstavljeno v pokrov.

14.2 Zamenjava jermena

Jermeni so obrabni deli, ki jih je treba po določenem času zamenjati.

1. Odstranite pokrov motorne enote (4) tako, da odvijete vijake (4a) na motorni enoti (4).

2. Povlecite pokrov motorja dol.

3. Rebričasta stran novega klinastega jermena naj bo pri vstavljanju obrnjena navzven. Pazite, da najprej montirate spodnji del klinastega jermena.

4. Preverite napetost jermena. Ob pritisku s prstom na jermen naj bi se jermen podal za pribl. 5 mm. Jermena ni mogoče ponovno napeti.

5. Ponovno namestite pokrov motorne enote (4) in zategnite vijake (4a). Pri nameščanju se prepričajte, da je tesnilo pravilno vstavljeno v pokrov.

15. Popravilo in naročanje nadome- stnih delov

Po popravilu ali vzdrževanju se prepričajte, da so vsi varnostno relevantni deli nameščeni in v brezhibnem stanju. Dele, ki bi lahko povzročili telesne poškodbe, shranite na drugim osebam in otrokom nedosegljivem mestu.

Pozor: Po zakonu o odgovornosti za izdelke ne jamčimo za poškodbe, ki nastanejo zaradi nestrokovnih popravil ali neuporabe originalnih nadomestnih delov.

Pooblastite servisno službo ali pooblaščenega stro- kovnjaka. Enako velja tudi za pribor.

Nadomestne dele in pribor dobite v našem servisnem centru. V ta namen odčitajte QR-kodo na naslovni strani.

Priključevanje in popravila električne opreme lahko izvajajo samo električarji.

V primeru povratnih vprašanj morate navesti naslednje podatke:

• Vrsta toka, ki napaja motor
- Podatki tipske ploščice stroja
- Podatki na tipski ploščici motorja

15.1 Naročanje nadomestnih delov

Pri naročanju nadomestnih delov morate navesti naslednje podatke:

• Oznaka modela
• Številka izdelka
• Podatki na tipski ploščici

Nadomestni deli/oprema

Jermen – št. artikla: 5908403061

15.2 Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabni deli*: Jermen

* ni nujno v obsegu dostave!

16. Odlaganje med odpadke in reciklaža

Napotki za embalažo

Embalažne materiale je mogoče reciklirati. Embalažo zavrzite okolju prijazno.

Napotki glede zakona o električnih in elektronskih napravah

Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

• Stare baterije in akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mesto odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.
• Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.
• Končni uporabnik nosi odgovomost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!
• Simbol prečrtanega smetnjaka pomeni, da električnih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.
• Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih:

• Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja)

• Prodajna mesta električnih naprav (stacionarna in spletna), će so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.

• Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od proizvajalca oddate pri njem ali na drugem pooblaščenem zbirnem mestu v vaši bližini.

• Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.

• Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.

• Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih električnih in elektronskih naprav med odpadke.

17. Pomoč pri motnjah

Motnja Morebiten vzrok Ukrep
Motor se ne zažene	Ni omrežne napetosti Preverite varovalke
	Okvarjen priključni kabel Preveri oz. z	zamenja naj električar
Motor se izklopi	Motor je preobremenjen	Počakajte, da se motor ohladi
	Odprtine za dovajanje in odvajanje zraka na motorni enoti so umazane	Očistite odprtine za dovajanje in odvajanje zraka
Motor deluje, vendar se boben ne premika	Klinasti jermen drsi	Zamenjajte klinasti jermen

3. Komplektacija (2 + 3 pav.)

4. Namenska upotreba

Rezervni delovi / pribor

Kaiš - br. artikla:

5908403061

15.2 Informacije o servisu

Imajte u vidu da su sledeći delovi ovog proizvoda podložni habanju usled upotrebe ili prirodnom habanju, odn. da se sledeći delovi koriste kao potrošni materijal.

Potrošni delovi*: Kaiš

* nije obavezno sadržano u opsegu isporuke!

16. Odlaganje na otpad i reciklaža

Napomene o pakovanju

Materijali za pakovanje se mogu reciklirati. Odložite pakovanje na ekološki prihvatljiv način.

Napomene o zakonu za električne i elektronske uređaje (ElektroG)

Korišćeni električni i elektronski uređaji ne spadaju u kućni otpad, već se moraju odvojeno prikupljati i odlagati na otpad!

- Korišćene baterije ili akumulatori koji nisu fiksno ugrađeni u uređaj, pre predaje se moraju nedestruktivno ukloniti! Njihovo odlaganje na otpad je regulisano Zakonom o baterijama.

- Vlasnici, odn. korisnici električnih i elektronskih aparata su po zakonu u obavezi da ih vrate nakon njihove upotrebe.

- Krajnji korisnik snosi sopstvenu odgovornost za brisanje podataka o ličnosti sa korišćenog uređaja koji se odlaže na otpad!

- Simbol sa precrtanom kantom za smeće znači da se električni i elektronski uređaji ne smeju odlagati preko kućnog otpada.

Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.

Garantie DE
