MIX180 - Mešalnik cementa SCHEPPACH - Brezplačna navodila za uporabo

Vrsta izdelka	Mešalnik cementa
Znamka	Scheppach
Model	MIX180
Električni napajalnik	230 V / 50 Hz
Moč motorja	0,8 kW
Tok pri polni obremenitvi	3,62 A
Najvišja hitrost bobna	29,5 min⁻¹
Prostornina bobna	180 litrov
Premer odprtine bobna	390 mm
Stopnja zaščite	IP45D
Način delovanja	S6 30% (neprekinjeno delovanje z izpostavitveno obremenitvijo)
Razred zaščite	II
Mere (D x Š x V)	1260 x 850 x 1400 mm
Teža	56,5 kg
Raven zvočnega tlaka LpA	67,98 dB(A)
Raven zvočne moči LWA	87,98 dB(A)
Zajamčena raven zvočne moči LWA	93 dB(A)
Mobilnost	Transportna kolesa in vrtljivo kolo
Toplotna zaščita	Vgrajena varnostna zaustavitev v primeru preobremenitve
Obrabljivi deli	Klinasti jermen
Čiščenje	Krtača ali strgalo; ne potapljajte in ne uporabljajte visokotlačnega čistilnika
Uporaba v skladu z namenom	Mešanje betona in malte za zasebno gospodinjsko uporabo
Garancija	Okvarjeni deli se zamenjajo brezplačno v zakonsko določenem obdobju (brez dela)

Pogosto zastavljena vprašanja - MIX180 SCHEPPACH

Kako sestaviti mešalnik betona MIX180?

Sestavljanje morata opraviti dve osebi. Upoštevajte korake v vrstnem redu: montaža transportnih koles, stojala, spodnjega dela bobna, mešalnega mehanizma, zgornjega dela bobna, vrtljivega kolesa in nazadnje motornega sklopa. Uporabite priložene vrečke (A do H) in priporočeno orodje: ploščati ključi SW10, SW13, SW16, univerzalne klešče in križni izvijač.

Kakšna je največja prostornina mešalnika betona?

Prostornina bobna je 180 litrov. Ne napolnite bobna preveč: mešanico dodajajte v majhnih količinah, da preprečite zastoje in zagotovite enakomerno mešanje.

Kako nastaviti položaj bobna za mešanje?

Z nogo uporabite aktuacijsko palico (16) za sprostitev vrtljivega mehanizma. Zasukajte boben v želeni položaj: za malto glejte sliko 12a; za beton sliko 12b. Nato palico zaskočite v zaklepno podložko.

Kaj storiti, če motor ne zažene?

Najprej preverite omrežno napetost in varovalko. Če je priključni kabel poškodovan, naj ga pregleda ali zamenja usposobljen električar. Prepričajte se, da je stikalo za vklop/izklop v položaju 'I'.

Kako očistiti mešalnik betona po uporabi?

Ustavite motor in izključite vtič. Notranjost in zunanjost bobna očistite s krtačo ali strgalom. Za notranjost vlijte nekaj lopat gramoza z vodo. Nikoli ne potapljajte motornega sklopa in ne uporabljajte visokotlačnega čistilnika.

Ali je mešalnik betona mogoče prenašati na delovno mesto?

Da, za kratek transport postavite boben z odprtino navzdol, rahlo nagnite mešalnik in ga premikajte na transportnih kolesih. Za prevoz z vozilom zložite stojalo in pritrdite napravo s trakom.

Katere varnostne ukrepe je treba upoštevati?

Nosite osebno zaščitno opremo (čevlje, rokavice, očala, masko). Nikoli ne dajajte rok v premikajoči se boben. Pred čiščenjem ali vzdrževanjem izključite vtič. Mešalnik betona uporabljajte le na ravni in stabilni podlagi.

Kako shraniti mešalnik betona pozimi?

Shranite ga v temnem, suhem in pred zmrzaljo zaščitenem prostoru pri temperaturi med 5 in 30 °C. Pokrijte ga za zaščito pred prahom in vlago. Navodila za uporabo hranite v bližini.

Kaj storiti, če se motor med uporabo ustavi?

To je lahko posledica preobremenitve: pustite, da se motor približno 15 minut ohladi. Preverite tudi, da odprtine za dovod in odvod zraka niso zamašene; po potrebi jih očistite.

Kje najti nadomestne dele za MIX180?

Nadomestni deli in dodatna oprema so na voljo pri servisnem centru Scheppach. Skenirajte QR kodo na uvodni strani priročnika. Za zagotovitev varnosti in skladnosti uporabljajte samo originalne dele.

NAVODILA ZA UPORABO MIX180 SCHEPPACH

Nebezpečenstvo poškodenia!

1. Otklanjanje neispravnosti

Neispravnost	Mogući	Rješenje
Motor se ne pokreće	Ne postoji mrežni napon Provjerite	osigurač
	Priključni kabel je neispravan	Provjerite tj. zamijenite kod ovlašte-nog električara
Motor se isključuje	Motor je preopterećen Pustite da se	motor ohladi
	Otvori za dovod i odvod zraka na motornom sklopu su prljavi	Očistite otvore za dovod i odvod zraka
Motor se pokrene, ali bubanj miruje Klin	asti remen proklizava Zamijenite klin	asti remen

Razlaga simbolov na napravi

	Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte!
	Mešalnik za beton postavite pokončno na ravna, trdna tla!
	Mešalnika za beton med uporabo ne smete premikati!
	Nepooblaščene osebe in otroci se ne smejo približevati napravi!
	Naprava je varnostno izolirana!Pozor! Razred zaščite velja samo,če ste v primeru servisa uporabili originalne izolirne materiale in se izolacijskih razdalj ni spremenilo.
	Pred čiščenjem ali vzdrževanjem izvlecite električni omrežni vtič!
	Mešalnik za beton je dovoljeno uporabljati le,če je varovalna priprava popolnoma zaprta!
	Nosite zaščitna oblačila!
	Ne posegajte v boben, ki se premika!
	Previdno!Nevarnost ukleščenja na zobatem vencu!
	Pomoč pri montaži!Glejte: Montaža, montirajte zgornji del bobna (sl. 6)
	Izdelek ustreza veljavnim evropskim direktivam.
	Izdelek ustreza veljavnim srbskimi direktivam.

Kazalo: Stran:

1. Uvod.... 149
2. Opis izdelka 149
3. Obseg dostave....149
4. Namenska uporaba 149
5. Varnostni napotki....150
6. Preostala tveganja.... 151
7. Tehnični podatki....151
8. Razpakiranje....152
9. Postavitev/Pred zagonom.... 152
10. Zagon naprave.... 153
11. Električni priključek.... 154
12. Čiščenje 155
13. Prevoz 155
14. Skladiščenje.... 155
15. Vzdrževanje 156
16. Odlaganje med odpadke in reciklaža 156
17. Pomoč pri motnjah....157
18. Izjava o skladnosti 294

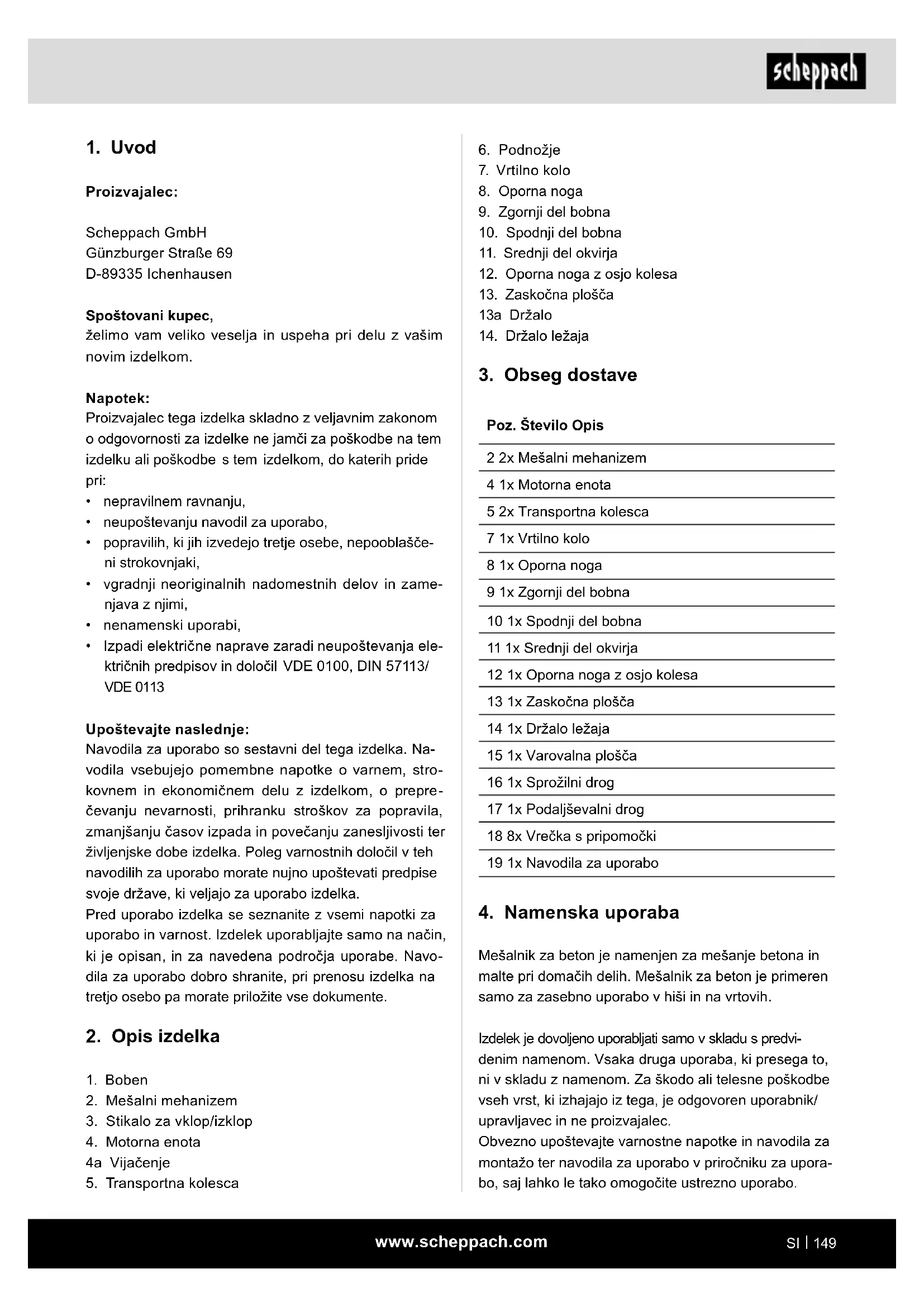

1. Uvod

Proizvajalec:

Scheppach GmbH

• nepravilnem ravnanju,
• neupoštevanju navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
• vgradnji neoriginalnih nadomestnih delov in zamenjava z njimi,
• nenamenski uporabi,
• Izpadi električne naprave zaradi neupoštevanja električnih predpisov in določil VDE 0100, DIN 57113/VDE 0113

Upoštevajte naslednje:

Navodila za uporabo so sestavni del tega izdelka. Navodila vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z izdelkom, o preprečevanju nevarnosti, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe izdelka. Poleg varnostnih določil v teh navodilih za uporabo morate nujno upoštevati predpise svoje države, ki veljajo za uporabo izdelka.

Pred uporabo izdelka se seznanite z vsemi napotki za uporabo in varnost. Izdelek uporabljajte samo na način, ki je opisan, in za navedena področja uporabe. Navodila za uporabo dobro shranite, pri prenosu izdelka na tretjo osebo pa morate priložite vse dokumente.

2. Opis izdelka

1. Boben
2. Mešalni mehanizem
3. Stikalo za vklop/izklop
4. Motorna enota
   4a Vijačenje

5. Transportna kolesca

6. Podnožje

7. Vrtilno kolo
8. Oporna noga
9. Zgornji del bobna
10. Spodnji del bobna
11. Srednji del okvirja
12. Oporna noga z osjo kolesa
13. Zaskočna plošča
    13a Držalo
14. Držalo ležaja

3. Obseg dostave

Poz. Število Opis

2 2x Mešalni mehanizem

4 1x Motorna enota

5 2x Transportna kolesca

7 1x Vrtilno kolo

8 1x Oporna noga

9 1x Zgornji del bobna

10 1x Spodnji del bobna

11 1x Srednji del okvirja

12 1x Oporna noga z osjo kolesa

13 1x Zaskočna plošča

14 1x Držalo ležaja

15 1x Varovalna plošča

16 1x Sprožilni drog

17 1x Podaljševalni drog

18 8x Vrečka s pripomočki

19 1x Navodila za uporabo

4. Namenska uporaba

Mešalnik za beton je namenjen za mešanje betona in malte pri domačih delih. Mešalnik za beton je primeren samo za zasebno uporabo v hiši in na vrtovih.

Izdelek je dovoljeno uporabljati samo v skladu s predvi- denim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/ upravljavec in ne proizvajalec.

Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v priročniku za uporabo, saj lahko le tako omogočite ustrezno uporabo.

Osebe, ki izdelek uporabljajo in vzdržujejo, morajo biti z njim seznanjene in poučene o morebitnih nevarnostih.

Spremembe na izdelku v celoti izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.

Izdelek je dovoljeno uporabljati samo z originalnimi deli in originalnim priborom proizvajalca.

Upoštevati morate proizvajalčeve predpise glede varnosti, dela in vzdrževanja ter meritve iz tehničnih podatkov.

Prosimo, upoštevajte, da naši izdelki namensko niso konstruirani za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će izdelek uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter podobnih dejavnostih.

Proizvajalec ne jamčimo za poškodbe, ki nastanejo zaradi nestrokovne uporabe ali napačnega upravljanja.

Razlaga signalnih besed v navodilih za uporabo

NEVARNOST

Signalna beseda za označevanje neposredno grozeče nevarne situacije, zaradi katere pride do smrti ali hudih telesnih poškodb, će se ne prepreči.

PREVIDNO

Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do majhnih ali zmernih poškodb, će se ne prepreči.

POZOR

Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do materialne škode na izdelku ali lastnini, če se ne prepreči.

5. Varnostni napotki

Splošni varnostni napotki

△ OPOZORILO: Če uporabljate električna orodja, upoštevajte naslednje osnovne varnostne ukrepe, da zmanjšate nevarnost požara, električnega udara in telesnih poškodb oseb.

Preden začnete delati s to napravo, preberite vsa navodila.

- Upoštevajte vse varnostne napotke in opozorila o nevarnostih na napravi.

- Vsi varnostni napotki in opozorila o nevarnostih na izdelku morajo biti popolni in v čitljivem stanju.

- Varnostne priprave na izdelku ne smejo biti odstranjene ali onesposobljene.

- Preverite omrežni priključni vod. Ne uporabljajte okvarjenih priključnih vodov.

- Pred zagonom preverite, ali naprava deluje pravilno.

- Otrokom in nepooblaščenim osebam ne pustite v bližino mešalnika za beton.

- Osebe, ki so pod vplivom alkohola, drog ali zdravil ne smejo uporabljati naprave.

- Uporabnik mora obvezno nositi svojo osebno varovalno opremo (OVO).

- Previdnost pri delu: Nevarnost telesnih poškodb za-radi vrtečih se delov.

- Čiščenje, vzdrževalna dela in odpravljanje motenj izvajajte le, kadar je motor izklopljen. Izvlecite omrežni vtič!

- Inštalacije, popravila in vzdrževalna dela na električni inštalaciji lahko opravljajo samo strokovnjaki.

- Vse zaščitne in varnostne naprave je treba po zaključenih popravilih in vzdrževalnih delih takoj ponovno namestiti.

- Ko zapustite delovno mesto, izklopite motor in izvlecite omrežni vtič!

- Poskrbite za ustrezno osvetlitev. Slaba osvetlitev lahko precej poviša nevarnost poškodbe!

• V primeru nevarnosti izklopite napravo in izvlecite omrežni vtič!

- Nikoli ne polagajte rok na premikajoče se dele stroja, će je naprava vklopljena. Obstaja nevarnost, da vas vrteči se boben oz. vrteča se mešalna orodja ujamejo/navijejo.

- Naprava med prestavljanjem na drugo mesto ne sme obratovati!

- Napravo lahko postavite le na ravno površino!

- Obstaja nevarnost vdihavanja strupenih hlapov in prahu.

Dodatni varnostni napotki za mešalnik za beton

- Mešalnik za beton lahko zaženete samo v popolno-ma montiranem stanju.

- Pred zagonom preverite, ali so priključni vodi poškodovani.

- Nosite varnostne čevlje, rokavice, zaščitna očala in masko za zaščito dihal.

• Rok in nog ne približujte premikajočim se delom.
• Ne segajte v delujoč mešalni boben.
• V delujoč mešalni boben ne vstavljajte predmetov, kot je npr. lopata ali podobno.
• Nevarnost poškodb zaradi vrtečega mešalnega bobna.
• Mešalnik za beton je dovoljeno uporabljati le z originalnimi nadomestnimi deli.
• Popravila mešalnika za beton lahko izvaja samo pooblaščeno strokovno osebje.
• Za uporabo pripravljenega mešalnika za beton ne pustite brez nadzora.
• Ko zapustite delovno mesto, izklopite stroj in izvlecite električni omrežni vtič.

6. Preostala tveganja

Izdelek je izdelan skladno s stanjem tehnike in pri-znanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava preostalih tveganj.

• Nevarnost telesnih poškodb zaradi vrtečih se delov.
• Če ne uporabljajte električnih vodnikov, ki so skladni s predpisi, lahko pride do nevarnosti za zdravje za-radi elektrike.
• Pred izvajanjem nastavitvenih ali vzdrževalnih del izklopite motor in izvlecite omrežni vtič.
• Kljub vsem ukrepom lahko še vedno obstajajo neočitna preostala tveganja.
• Preostala tveganja lahko minimizirate, če skupaj upoštevate »varnostne napotke« in »namensko uporabo« ter navodila za uporabo v celoti.
• Izogibajte se nenamernim zagonom stroja: Preden omrežni vtič vklopite v vtičnico se prepričajte, da je stikalo za vklop/izklop nastavljeno na »0«.
• Uporabite orodje, ki je priporočeno v teh navodilih za uporabo. S tem dosežete, da vaš stroj doseže optimalno moč.
• Kadar izdelek deluje, rok ne smete vstaviti v delovno območje.

△ Opozorilo! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke.

Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo električnega orodja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

7. Tehnični podatki

MIX160 MIX180
Motor 230 V / 50 Hz		230 V / 50 Hz
Motorna moč 0,65 kW	0,8 Kw
Največje število vrtljajev bobna	29,5 min ^-1	29,5 min ^-1
Tok polne obreme-nitve	2,94 A 3,62 A
Polnilna prostornina 160 I 180 I
Premer odprtine bobna	390 mm 390 mm
Vrsta zaščite IP45D IP45D
Način delovanja* S6 30% S6 30%
Razred zaščite	II	II
Mere	1260 x 850 x 1350 mm	1260 x 850 x 1400 mm
Teža	53,8 kg	56,5 kg

Pridržujemo si pravico do tehničnih sprememb!

*S6 30 %: Neprekinjeno delovanje s prekinjevano obremenitvijo (trajanje: 10 min.)

Če ne želite motorja na nedopusten način segreti, sme 30 % trajanja delovanja motorja potekati z navedeno nazivno zmogljivostjo, nato pa mora biti 70 % trajanja izvedenih brez obremenitve.

Hrup in vibracije

⚠️ Opozorilo:

Hrup ima lahko hude posledice za vaše zdravje. Če hrup stroja prekorači 85 dB, uporabljajte ustrezno zaščito za sluh.

Karakteristike hrupa

Vrednosti hrupa so bile ugotovljene v skladu s standardom 2005/88/ES.

	MIX160	MIX180
Raven hrupa L_pA	69,75 dB	67,98 dB
Nezanesljivost K_pA	2,77 dB	5,14 dB
Nivo moči zvoka L_WA	90,74 dB	91,78 dB
Negotovost K_WA	1,20 dB	1,40 dB
Zagotovljen nivo zračne moči L_WA	92 dB	93 dB

8. Razpakiranje

• Mešalnik za beton odstranite iz škatle z dvema osebama.
• Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, če so se naprava in deli pribora poškodovali med transportom. V primeru reklamacij morate takoj obvestiti prevoznika. Kasnejših reklamacij ne bomo priznali.
• Po možnosti embalažo shranite do preteka garanciiskega časa.
• Pred uporabo morate s pomočjo navodil za uporabo spoznati izdelek.
• Kot pribor, obrabne in nadomestne dele uporabljajte samo originalne dele. Nadomestne dele dobite pri svojem specializiranem trgovcu.
• Pri naročanju navedite našo številko artikla in tip ter leto izdelave izdelka.

⚠ NEVARNOST!

Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

9. Postavitev/Pred zagonom

⚠ Pozor!

Pred zagonom obvezno v celoti montirajte napravo!

Za lažjo montažo naj stroj sestavljata dve osebi.

Vrečke s pripomočki (A do H) vsebujejo vse male dele, ki jih potrebujete za montažo (glejte sl. 3).

Orodja, potrebna za montažo (niso v obsegu dostave):

• 2x viličasti ključ SW10
• 2x viličasti ključ SW13
• 1x viličasti ključ SW16
• 1x kombinirane klešče
• 1x izvijač s križno glavo

9.1 Montaža transportnih koles (5) (vrečka s pri-pomočki A) (sl. 4)

1. Namestite transportna kolesa (5) na obe strani opornih nog s kolesno osjo (12).
2. Nato potisnite kolut na os kolesa na obeh straneh.

3. Razcepko na obeh straneh vstavite skozi zunanjo odprtino osi kolesa.

4. Transportna kolesa (5) pritrdite tako, da razcepke upognete z ustreznimi kombiniranimi kleščami (niso v obsegu dostave).

9.2 Montaža oporne noge (8), sprožilnega droga (16) in podaljševalne palice (17) na srednji del okvirja (11) (vrečka s pripomočki B) (sl. 5)

1. Pridržite oporno nogo (8) kot je prikazano na srednji del okvirja (11). Odprtine izberite tako, da je oporna noga (8) v spodniem položaju.
2. Skozi odprtine potisnite vijaka s šestrobo glavo M8x70.
3. Vijake pritrdite s podložko, vzmetnim obročem in matico M8.
4. S pomočjo dveh viličastih ključev (SW13) (ni del obsega dostave) zategnite vse vijake.
5. Sprožilni drog (16) napeljite od spodaj skozi za to predvideni nosilec.
6. Vzmet od zgoraj vstavite nad sprožilni drog (16) in jo zadržite tako, da vstavite razcepko v spodnjo odprtino.
7. Pritrdite sprožilni drog (16) na podaljšek (17) s šesterokotnim vijakom M6x30. Pritrdite ga z ma-tico M6
8. S pomočjo dveh viličastih ključev (SW10) (ni del obsega dostave) zategnite vijak.

9.3 Montaža oporne noge z osjo kolesa (12) in transportnimi kolesci (5) na srednji del okvir- ja (11) (vrečka s pripomočki C) (sl. 6)

1. Nato pridržite oporno nogo z osjo kolesa (12) na srednji del okvirja (11).
2. Skozi odprtine potisnite vijaka s šestrobo glavo M8x70.
3. Vijake pritrdite s podložko, vzmetnim obročem in matico M8
4. S pomočjo dveh viličastih ključev (SW13) (ni del obsega dostave) zategnite vse vijake.

9.4 Montaža mešalnega mehanizma (10) (vrečka s pripomočki D) (sl. 7)

1. Namestite držalo ležaja (14) kot je prikazano na predvideno mesto na spodniem delu bobna (10).
2. Spodnji del bobna (10) pritrdite z varovalnim obročkom (glejte sliko).
3. Hkrati vstavite ležaj spodnjega dela bobna (10) s predhodno montiranim držalom ležaja (14) v odprtine podnožja. Pazite, da se držalo ležaja (14) nahaja nad oporno nogo z osjo kolesa (12).

4. Pri tem pazite na položaj luknje.

5. Skozi odprtino potisnite vijak s šestrobo glavo M8x65.

6. Vijak pritrdite s podložko, vzmetnim obročem in matico M8.
7. Nasprotno stran pritrdite z zaklepno ploščo (15) in dvema šesterokotnima vijakoma M8x20.
8. Vijake pritrdite s podložko, vzmetnim obročem in matico M8.
9. S pomočjo dveh viličastih ključev (SW13) (ni del obsega dostave) zategnite vse vijake.

9.5 Montaža mešalnega mehanizma (2) (vrečka s pripomočki E) (sl. 8)

1. Vstavite en vijak M10x20 z zunanje strani skozi dno bobna (10).
2. Gumijasto podložko potisnite na vsakega od vija- kov s križno glavo, ki so bili pravkar vstavljeni v dno bobna (10).
3. Zdaj namestite mešalni mehanizem (2) na sesta- vljene vijake s križno glavo in ga pritrdite s podlož- ko, vzmetnim obročem in matico M10.
4. Mešalni mehanizem (2) zategnite šele, ko je montiran zgornji del bobna (9).

9.6 Montaža zgornjega dela bobna (9) (vrečka s pripomočki F) (sl. 9)

1. Namestite zgornji del bobna (9) na spodnji del bobna (10). Zagotovite, da se luknje za pritrjevanje zgornjega in spodnjega bobna prekrivajo.
2. Pozor! Prilepljene puščice označujejo natančno orientacijo spodnjega dela bobna (10) in zgornjega dela bobna (9).
3. Pritrdite zgornji del bobna (9) z namestitvijo desetih vijakov M8x20, vzmetnih podložk in podložk.
4. Nato s pomočjo viličastega ključa SW13 (ni del obsega dostave) križno zategnite vijake.
5. Vstavite en vijak s križno glavo M10x20 z zunanje strani skozi zgornji del bobna (9).
6. Gumijasto podložko potisnite na vsakega od vija- kov s križno glavo na zgornji strani bobna (9), ki ste ga pravkar vstavili.
7. Zgornji konec mešalnega mehanizma (2) pritrdite tako, da ga namestite na vijake s križno glavo, ki ste jih pravkar namestili. Pritrdite ga s podložko, vzmetnim obročem in matico M10.
8. Nazadnje s križnim izvijačem in viličastim ključem SW16 (ni v obsegu dostave) privijte vse štiri vija- ke na spodnjem delu bobna (10) in zgornjem delu bobna (9).

9.7 Montaža vrtilnega kolesa (7) z zaskočno ploščo (13) (vrečka s pripomočki G) (sl. 10)

1. Vrtilno kolo (7) s predhodno sestavljeno zaskočno ploščo (13) potisnite na zunanjo prirobnico.
2. Pritrdite jih na nosilec (13a) z dvema šestrobima vijakoma M8x20 in eno podložko, enim vzmetnim obročkom in eno matico M8. Upoštevajte, da je treba vijake vstaviti od znotraj navzven.
3. Nato s pomočjo dveh viličastih ključev (SW13) (ni del obsega dostave) zategnite vijake.

9.8 Montaža motorne enote (4) (vrečka s pripomočki H) (sl. 11)

1. Motorno enoto (4) namestite tako, da so navojni vijaki poravnani z luknjami.
2. Zdaj potisnite motorno enoto (4) do konca na gred.
3. Nato pritrdite motorno enoto (4) na navojne vijake z dvema podložkama in dvema varovalnima maticama M8.
4. Šesterokotni vijak M8x70 potisnite skozi nosilec na motorni enoti (4) in luknjo v srednjem delu okvirja (11).
5. Vijak pritrdite s podložko, vzmetnim obročem in matico M8.
6. S pomočjo dveh viličastih ključev (SW13) (ni del obsega dostave) zategnite vse vijake in matice.

10. Zagon naprave

⚠ Pozor!

Pred zagonom obvezno v celoti montirajte napravo!

Mešalnik za beton uporabljajte samo, će ni manjka- jočih ali okvarjenih delov (npr. zaščitni pokrovi) in će priključni vod ni poškodovan.

10.1 Postavljanje

• Mešalnik za beton postavite pokončno na ravno in stabilno podlago. Pri tem preprečite, da bi se stroj pogreznil.
• Mešalnika za beton ne namestite na priključni vod!
• Priključni vod položite tako, da ga ne bo mogoče prepogniti, stisniti ali poškodovani na drug način.

Napotek:

Boben se mora dati obračati v desno in levo. Za praznjenje bobna mora biti pod bobnom prostor za dovolj veliko posodo (npr. korito za malto). Pri postavljanju stroja upoštevajte, da mora biti zagotovljeno neovirano praznjenje mešalnega bobna.

10.2 Vklop/izklop (sl. 1)

⚠ POZOR!

Nevarnost poškodbe!

Vrteči se boben lahko povzroči poškodbe.

- V delujoč mešalni boben ne vstavljajte predmetov (npr. lopata ali podobno).

1. Priključite ustrezen kabelski podaljšek na napajalni kabel mešalnika za beton.
2. Vključite kabelski podaljšek v vtičnico.
3. Pritisnite stikalo za vklop/izklop (3) »l« (zelena tipka), da zaženete napravo.
4. Pritisnite stikalo za vklop/izklop (3) »0« (rdeča tipka), da izklopite napravo.

10.2.1 Termo-zaščita

Ob preobremenitvi in pregrevanju integrirani varovalni izklop iz varnostnih razlogov izklopi napravo.

1. Počakajte pribl. 15 minut, da se motor ohladi.
2. Napravo ponovno zaženite, tako da pritisnete stikalo za vklop/izklop (5) »I« (zelena tipka).

10.3 Premikanje bobna (1) (sl. 1, sl. 12a/12b)

Za izdelavo betona ali malte mora biti mešalnik za be- ton zaskočen v določenem položaju za mešanje. Samo pravilni položaj za mešanje zagotavlja najboljše rezul- tate mešanja in brezhibni potek dela.

1. Za premikanje bobna (1) vedno dobro držite vrtilno kolo (7).
2. Pripravo za obračanje sprostite tako, da z nogo potisnete sprožilni drog (16) navzdol. Pri tem se le-ta sprosti iz zaskočne plošče (13).
3. Obračajte boben (1) dokler ni obrnjen do oznake, ki ustreza položaju materiala za mešanje.
4. Sl. 12a: Postavitev bobna za izdelavo malte.
5. SI. 12b: Postavitev bobna za izdelavo betona.
6. Ko je boben (1) v želenem položaju, zopet zaskočite sprožilni drog (16) v zaskočno ploščo (13).

10.4 Polnjenje (sl. 12a + 12b)

⚠ POZOR!

Nevarnost za zdravje in nevarnost poškodbe!

Vdihavanje prahu lahko povzroči zdravstvene težave.

Cementa in dodatkov se ne dotikajte brez zaščitnih rokavic.

• Nosite masko za zaščito dihal.
• Nosite zaščitne rokavice in nikoli ne segajte v delujoč mešalni boben.

⚠ OPOZORILO!

Nevarnost prevrnitve!

Pred polnjenjem preverite stabilnost mešalnika za be- ton.

• Mešalnik za beton uporabljajte le na trdni, ravni podlagi (kjer ni nevarnosti za prevnitev).
• Pri polnjenju oz. ko se boben vrti mešalnika za beton ne premikajte.

• Mešalnik za beton uporabljajte le na trdni, ravni podlagi (kjer ni nevarnosti za prevrnitev).

• Pritisnite stikalo za vklop/izklop (3) »l« (zelena tipka), da zaženete napravo.

• Preverite položaj za mešanje na zaskočni plošči (13).

• Sl. 12a: Postavitev bobna za izdelavo malte.

• SI. 12b: Postavitev bobna za izdelavo betona.

• Material za mešanje napolnite pri delujočem bobnu (1). Bobna (1) ne napolnite preveč. Previdno! Nevarnost zaradi premičnih delov!

• Ne mečite materiala v boben (1) s prevelikim zamahom, da se ne prilepi na spodnjo stran bobna (1). Material dodajajte postopoma v manjših količinah.

• Pred polnjenjem pazite, da bo odprtina bobna (1) poravnana tako, da iz bobna (1) ne bo mogel izteči material za mešanje.

Napotek: Glede sestave in kakovosti materiala za mešanje se posvetujte s strokovnjakom.

10.5 Praznjenje (sl. 12c)

1. Pod boben (1) postavite dovolj veliko posodo (npr. korito za malto). Pazite, da material za mešanje ne bo pristal na tleh.
2. Odklenite pripravo za obračanje tako, da vrtilno kolo (1) povlečete k sebi. Pri tem se le-ta sprosti iz zaskočne plošče (14).
3. Če želite boben (1) izprazniti, ga počasi obrnite navzdol.

Nameščeni elektromotor je priključen, tako da je pripravljen za uporabo. Priključek ustreza zadevnim določilom VDE in DIN.

Omrežni priključek in uporabljen podaljševalni vod na strani kupca morata ustrezati predpisom.

11.1 Poškodovani električni priključni vodi

Na električnih priključnih vodih pogosto nastanejo poškodbe izolacije.

Vzroki za to so lahko:

• Otiščanci, će priključne vode speljete skozi okna ali reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja priključnih vodov.
• Rezi zaradi vožnje preko priključnih vodov.
• Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.
• Pretrgana mesta zaradi staranja izolacije.

Takih poškodovanih električnih priključnih vodov ne smete uporabljati, ker so zaradi poškodb izolacije smrtno nevarni.

Redno preverjajte, će so električni priključni vodi poškodovani. Pri tem pazite, da priključni vod pri preverjanju ne bo visel na napajalnem omrežju.

Električni priključni vodi morajo ustrezati zadevnim do-ločilom VDE in DIN. Uporabljajte samo priključne vode z oznako H07RN.

Po predpisih mora biti oznaka tipa priključnega voda natisnjena na niem.

Pri enofaznem motorju na izmenični tok priporočamo, da pri strojih z visokim zagonskim tokom (od 3000 W naprej) uporabite varovalko C 16 A ali K 16 A!

12. Čiščenje

⚠ OPOZORILO!

Nevarnost poškodbe!

Izdelek se lahko nepričakovano zažene in privede do poškodb.

• Pred vsemi čiščenji in vzdrževalnimi deli izključite motor.
• Pred vsemi čiščenji izvlecite omrežni vtič.

NAPOTEK!

Nevarnost materialnih poškodb!

Če v motorno enoto vdre voda, lahko pride do škode na motorju. Mešalnega bobna je otrkavajte s trdimi predmeti (kladivo, lopata, itd.). Obtolčen mešalni bo-ben vpliva na postopek mešanja, poleg tega pa ga je težko očistiti.

• Izdelek čistite s ščetko ali strgalom.
• Izdelka ne potapljajte v vodo ali druge tekočine in ne brizgajte motorne enote z visokotlačnim či-stilnikom.

Priporočamo, da napravo zunaj in znotraj temeljito očistite neposredno po vsaki uporabi. Umazanije nikoli ne odstranjujte s kladivom, lopato in podobnim.

Po vsaki uporabi mešalnika za beton:

1. Očistite boben (1) z vodo in odstranite cement ter zaskorjeno malto s ščetko ali strgalom.
2. Za čiščenje notranjosti bobna pustite, da se v njem obrača nekaj lopat peska z vodo.

13. Prevoz

⚠ OPOZORILO!

Nevarnost poškodbe!

Izdelek se lahko nepričakovano zažene in privede do poškodb.

• Pred transportom izključite motor.
• Izvlecite omrežni vtič.

13.1 Prevoz z vozilom (sl. 13d)

1. Pripravo za obračanje sprostite tako, da z nogo potisnete sprožilni drog (16) navzdol. Pri tem se le-ta sprosti iz zaskočne plošče (13).
2. Sedaj boben (1) postavite z odprtino za polnjenje navzdol.
3. Odstranite vijake iz oporne noge (8) in iz oporne noge z osjo kolesa (12).
4. Zložite oporno nogo (8) in oporno nogo z osjo ko- lesa (12).
5. Mešalnik za beton fiksirajte na primer z napenjalnim pasom, da ne more zdrsniti.
6. Mešalnika za beton ne dvigajte z žerjavom.

13.2 Transport na delovnem mestu (sl. 13d)

1. Pripravo za obračanje sprostite tako, da z nogo potisnete sprožilni drog (16) navzdol. Pri tem se le-ta sprosti iz zaskočne plošče (13).
2. Sedaj boben (1) postavite z odprtino za polnjenje navzdol
3. Za bližnji transport rahlo zvrnite mešalnik za beton in ga transportirajte na transportnih kolescih (5).

14. Skladiščenje

Napravo in njen pribor skladiščite v temnem, suhem prostoru, ki je zaščiten pred zmrzaljo in izven dosega otrok. Idealna temperatura skladiščenja je med 5 in 30°C.

Pokrijte mešalnik za beton, da ga zaščitite pred prahom ali vlago.

Navodila za uporabo shranjujte skupaj z električnim orodjem.

15. Vzdrževanje

⚠ OPOZORILO!

Nevarnost poškodbe!

Izdelek se lahko nepričakovano zažene in privede do poškodb.

- Pred vsemi vzdrževalnimi deli izključite motor.

- Pred vzdrževanjem izvlecite omrežni vtič.

15.1 Preverjanje napetosti jermena (sl. 11a)

Napetost jermena je tovarniško pravilno nastavljena. Napetosti jermena ni mogoče naknadno prilagoditi.

1. Odstranite pokrov motorne enote (4) tako, da odvijete vijake (4a) na motorni enoti (4). Za to uporabite izvijač s križno glavo (ni v obsegu dostave).

2. Preverite napetost jermena. Ob pritisku s prstom na jermen naj bi se jermen podal za pribl. 5 mm.

3. Ponovno namestite pokrov motorne enote (4) in zategnite vijake (4a). Za to uporabite izvijač s križno glavo (ni v obsegu dostave).

15.2 Zamenjava jermena

Jermeni so obrabni deli, ki jih je treba po določenem času zamenjati.

1. Odstranite pokrov motorne enote (4) tako, da odvi-jete vijake (4a) na motorni enoti (4).

2. Povlecite pokrov motorja dol.

3. Rebričasta stran novega klinastega jermena naj bo pri vstavljanju obrnjena navzven. Pazite, da najprej montirate spodnji del klinastega jermena.

4. Preverite napetost jermena. Ob pritisku s prstom na jermen naj bi se jermen podal za pribl. 5 mm. Jermena ni mogoče ponovno napeti.

5. Ponovno namestite pokrov motorne enote (4) in zategnite vijake (4a).

15.3 Priključki in popravila

Priključevanje in popravila električne opreme lahko izvajajo samo električarji.

V primeru povpraševanja morate navesti spodnje podatke:

• Vrsta toka, ki napaja motor

- Podatki tipske ploščice stroja

15.4 Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabni deli*: Jermen

* ni nujno v obsegu dostave!

Nadomestne dele in pribor dobite v našem servisnem centru. V ta namen odčitajte QR-kodo na naslovni strani.

16. Odlaganje med odpadke in reciklaža

Napotki za embalažo

Embalažne materiale je mogoče reciklirati. Embalažo zavrzite okolju prijazno.

Napotki glede zakona o električnih in elektronskih napravah

Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

- Stare baterije in akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mesto odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.

- Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.

- Končni uporabnik nosi odgovomost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!

- Simbol prečrtanega smetnjaka pomeni, da električnih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.

- Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih:

- Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja).

- Prodajna mesta električnih naprav (stacionarna in spletna), će so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.

- Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od proizvajalca oddate pri njem ali na drugem pooblaščenem zbirnem mestu v vaši bližini.

- Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.

- Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.

- Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih električnih in elektronskih naprav med odpadke.

1. Pomoč pri motnjah

Motnja	Morebiten	Ukrep
Motor se ne zažene	Ni omrežne napetosti Preverite varovalke
	Okvarjen priključni kabel Preveri oz.	zamenja naj električar
Motor se izklopi	Motor je preobremenjen Počakajte,	da se motor ohladi
	Odprtine za dovajanje in odvajanje zraka na motorni enoti so umazane	Očistite odprtine za dovajanje in odvajanje zraka
Motor deluje, vendar se boben ne premika	Klinasti jermen drsi Zamenjajte klinasti jermen

4. Namenska upotreba

Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.

Garantie DE
