Ürün Tipi	Çimento Karıştırıcı
Marka	Scheppach
Model	MIX180
Elektrik Beslemesi	230 V / 50 Hz
Motor Gücü	0,8 kW
Tam Yük Akımı	3,62 A
Tambur Maks. Devir Hızı	29,5 min⁻¹
Tambur Kapasitesi	180 litre
Tambur Açıklık Çapı	390 mm
Koruma Sınıfı	IP45D
Çalışma Modu	S6 %30 (sürekli çalışma, maruz kalma yükü ile)
Koruma Sınıfı	II
Boyutlar (U x G x Y)	1260 x 850 x 1400 mm
Ağırlık	56,5 kg
Ses Basıncı Seviyesi LpA	67,98 dB(A)
Ses Gücü Seviyesi LWA	87,98 dB(A)
Garanti Edilen Ses Gücü Seviyesi LWA	93 dB(A)
Hareket Kabiliyeti	Taşıma tekerlekleri ve döner tekerlek
Isı Koruması	Aşırı yük durumunda entegre emniyet durdurma
Aşınma Parçaları	V kayışı
Temizlik	Fırça veya sıyırıcı; daldırmayın veya yüksek basınçlı temizleyici kullanmayın
Uygun Kullanım	Özel ev kullanımı için beton ve harç karıştırma
Garanti	Arızalı parçalar yasal süre boyunca ücretsiz olarak değiştirilir (işçilik hariç)

Sık sorulan sorular - MIX180 SCHEPPACH

MIX180 betoniyer nasıl monte edilir?

Montaj iki kişi tarafından yapılmalıdır. Adımları sırayla izleyin: taşıma tekerleklerinin, ayak desteğinin, tambur alt kısmının, karıştırma mekanizmasının, tambur üst kısmının, döner tekerleğin ve son olarak motor bloğunun montajı. Ekli poşetleri (A'dan H'ye) ve önerilen aletleri kullanın: anahtarlar SW10, SW13, SW16, pense ve yıldız tornavida.

Betoniyerin maksimum kapasitesi nedir?

Tambur kapasitesi 180 litredir. Tamburu aşırı doldurmayın: tıkanmaları önlemek ve homojen bir karışım sağlamak için karışımı küçük miktarlarda dökün.

Karıştırma için tambur pozisyonu nasıl ayarlanır?

Döndürme mekanizmasını gevşetmek için ayağınızla (16) kumanda çubuğunu kullanın. Tamburu istenen konuma döndürün: harç için bkz. şek. 12a; beton için şek. 12b. Ardından çubuğu durdurma rondelasına geçirin.

Motor çalışmazsa ne yapmalı?

Önce şebeke gerilimini ve sigortayı kontrol edin. Bağlantı kablosu hasarlıysa, uzman bir elektrikçi tarafından kontrol ettirin veya değiştirin. Açma/Kapama anahtarının 'I' konumunda olduğundan emin olun.

Kullanımdan sonra betoniyer nasıl temizlenir?

Motoru durdurun ve fişi çekin. Tamburun içini ve dışını bir fırça veya sıyırıcı ile temizleyin. İç kısım için, birkaç kürek çakıl ve su dökün. Motor bloğunu asla suya daldırmayın ve yüksek basınçlı temizleyici kullanmayın.

Betoniyer iş yerinde taşınabilir mi?

Evet, kısa taşıma için tamburu açıklığı aşağı bakacak şekilde yerleştirin, betoniyeri hafifçe eğin ve taşıma tekerlekleri üzerinde hareket ettirin. Araçla taşıma için ayak desteğini kapatın ve cihazı bir kayışla emniyete alın.

Hangi güvenlik önlemlerine uyulmalıdır?

Kişisel koruyucu donanım kullanın (ayakkabı, eldiven, gözlük, maske). Ellerinizi asla hareket halindeki tambura sokmayın. Herhangi bir temizlik veya bakım öncesinde fişi çekin. Betoniyeri sadece düz ve sağlam bir zeminde kullanın.

Betoniyer kışın nasıl saklanır?

Karanlık, kuru ve dondan korunan, 5 ila 30°C sıcaklıkta bir yerde saklayın. Toz ve nemden korumak için üzerini örtün. Kullanım kılavuzunu yakınında bulundurun.

Kullanım sırasında motor durursa ne yapmalı?

Bu aşırı yükten kaynaklanıyor olabilir: motorun yaklaşık 15 dakika soğumasını bekleyin. Ayrıca hava giriş ve çıkış açıklıklarının tıkalı olmadığını kontrol edin; gerekirse temizleyin.

MIX180 için yedek parçalar nerede bulunur?

Yedek parçalar ve aksesuarlar Scheppach servis merkezinden temin edilebilir. Kılavuzun ana sayfasındaki QR Kodunu tarayın. Güvenlik ve uygunluk sağlamak için yalnızca orijinal parçalar kullanın.

KULLANIM KILAVUZU MIX180 SCHEPPACH

Cihaz üzerindeki sembollerin açıklaması

	İşletime almadan önce işletim kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Beton karıştırıcıyı düz ve sağlam bir zemin üzerine yatay olarak yerleştirin!
	Beton karıştırıcı çalışma sırasında hareket ettirilmemelidir!
	Yetkisiz kişileri ve çocukları cihazdan uzak tutun!
	Cihaz koruyucu yalıtma sahiptir!Dikkat! Koruma sınıfı sadece servis için orijinal yalıtım malzemeleri kullanıldığında ve yalıtım mesafeleri değiştirilmediğinde korunur.
	Temizlik veya bakımdan önce elektrik fişini çekin!
	Beton karıştırıcı sadece koruma tertibatı tamamen kapalıyken çalıştırılabilir!
	Koruyucu giysi kullanın!
	Hareketli tamburun içine uzanmayın!
	İkaz!Izgara diskindeki içten dişlide ezilme tehlikesi!
	Montaj yardımı!Bkz: Montaj, tamburun üst parçasını monte edin (Res. 6)
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....283
2. Ürün açıklaması 283
3. Teslimat kapsamı 283
4. Amacına uygun kullanım 283
5. Güvenlik uyarıları 284
6. Artik riskler....285
7. Teknik veriler....285
8. Ambalajdan çıkarma....286
9. Kurulum / işletme almadan önce 286
10. İşletime alma....287
11. Elektrik bağlantısı 289
12. Temizlik 289
13. Taşima 289
14. Depolama....290
15. Bakim 290
16. İmha ve yeniden değerlendirme 290
17. Ariza giderme 291
18. Uygunluk beyanı 296

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz,

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• İşletim kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım
• Elektrik ile ilgili direktiflerin, VDE 0100, DIN 57113 / VDE 0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır. Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın.

Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahısılara devrederken tüm belgeleri teslim edin.

2. Ürün açıklaması

1. Tambur
2. Karıştırıcı
3. Açma/kapama şalteri
4. Motor ünitesi
   4a Civatalar
5. Taşıma tekerlekleri
6. Alt şasi
7. Döner tekerlek
8. Ayak
9. Tambur üst parçası
10. Tambur alt parçası
11. Çerçeve orta parçası
12. Tekerlek akslı ayak
13. Izgara diski
    13a Tutucu
14. Yatak tutucusu

3. Teslimat kapsamı

Poz. Adet Tanım

2 2x Karıştırıcı
4 1x Motor ünitesi
5 2x Taşıma tekerlekleri
7 1x Döner tekerlek
8 1x Ayak
9 1x Tambur üst parçası
10	1x Tambur alt parçası
11	1x Çerçeve orta parçası
12	1x Tekerlek akslı ayak
13	1x Izgara diski
14	1x Yatak tutucusu
15	1x Emniyet plakası
16	1x Devreye alma çubuğu
17	1x Uzatma çubuğu
18	8x Torba
19	1x Kullanma kılavuzu

4. Amacına uygun kullanım

Beton karıştırıcı, evde beton ve harç karıştırmak için kullanılabilir. Beton karıştırıcı sadece ev ve bahçede özel kullanım için tasarlanmıştır.

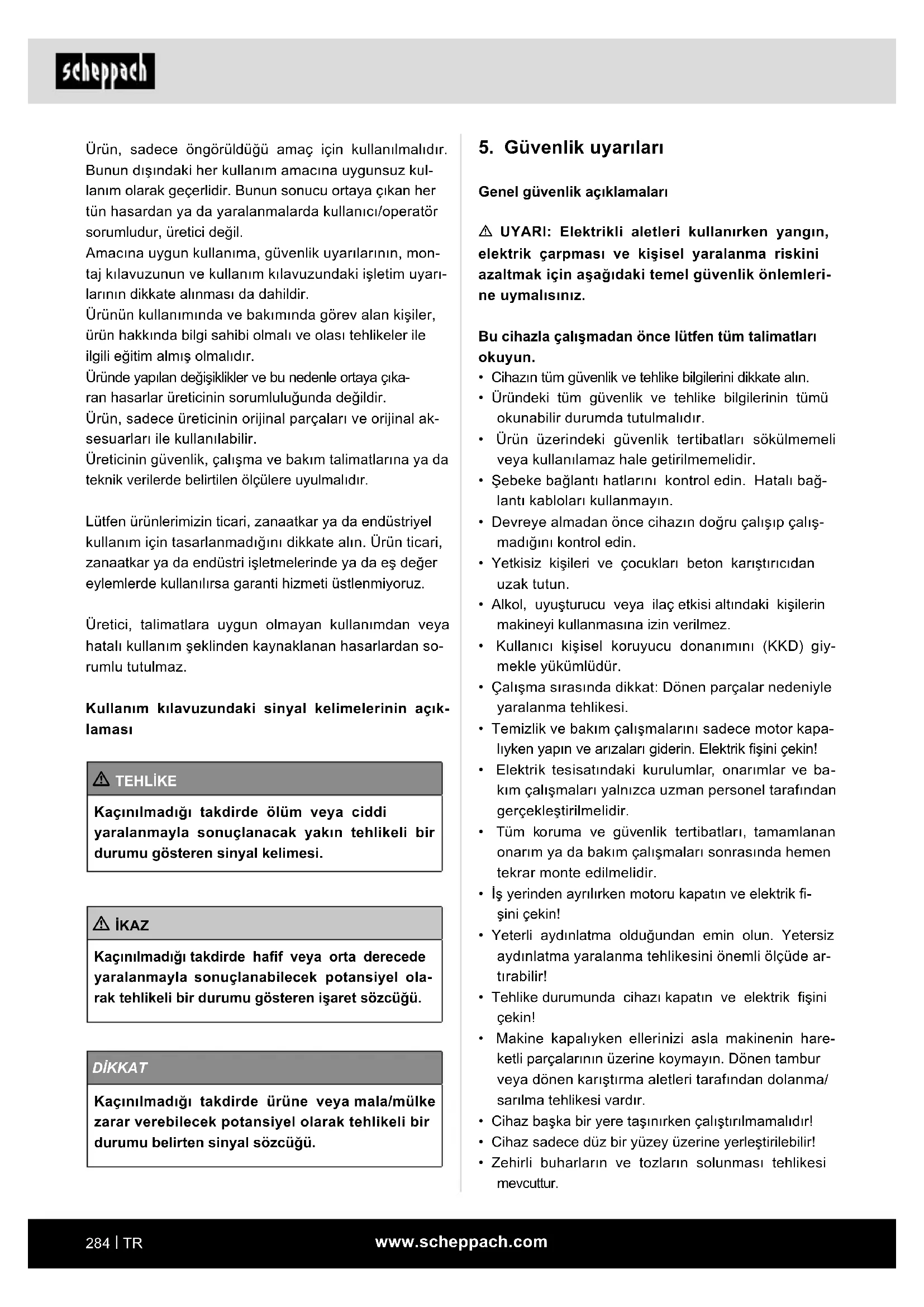

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal aksesuarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

Üretici, talimatlara uygun olmayan kullanımdan veya hatalı kullanım şeklinden kaynaklanan hasarlardan sorumlu tutulmaz.

Kullanım kılavuzundaki sinyal kelimelerinin açıklaması

TEHLIKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

⚠️ iKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DIKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

5. Güvenlik uyarıları

Genel güvenlik açıklamaları

⚠️ UYARI: Elektrikli aletleri kullanırken yangın, elektrik çarpması ve kişisel yaralanma riskini azaltmak için aşağıdaki temel güvenlik önlemleri-ne uymalısınız.

Bu cihazla çalışmadan önce lütfen tüm talimatları okuyun.

- Cihazın tüm güvenlik ve tehlike bilgilerini dikkate alın. - Üründeki tüm güvenlik ve tehlike bilgilerinin tümü okunabilir durumda tutulmalıdır.

- Ürün üzerindeki güvenlik tertibatları sökülmemeli veya kullanılamaz hale getirilmemelidir.

- Şebeke bağlantı hatlarını kontrol edin. Hatalı bağlantı kabloları kullanmayın.

- Devreye almadan önce cihazın doğru çalışıp çalışmadığını kontrol edin.

- Yetkisiz kişileri ve çocukları beton karıştırıcıdan uzak tutun.

- Alkol, uyuşturucu veya ilaç etkisi altındaki kişilerin makineyi kullanmasına izin verilmez.

- Kullanıcı kişisel koruyucu donanımını (KKD) giymekle yükümlüdür.

- Çalışma sırasında dikkat: Dönen parçalar nedeniyle yaralanma tehlikesi.

- Temizlik ve bakım çalışmalarını sadece motor kapa- İlyken yapın ve arızaları giderin. Elektrik fişini çekin!

- Elektrik tesisatındaki kurulumlar, onarımlar ve bakım çalışmaları yalnızca uzman personel tarafından gerçekleştirilmelidir.

- Tüm koruma ve güvenlik tertibatları, tamamlanan onarım ya da bakım çalışmaları sonrasında hemen tekrar monte edilmelidir.

- İş yerinden ayrılırken motoru kapatın ve elektrik fişini çekin!

- Yeterli aydınlatma olduğundan emin olun. Yetersiz aydınlatma yaralanma tehlikesini önemli ölçüde artırabilir!

- Tehlike durumunda cihazı kapatın ve elektrik fişini çekin!

- Makine kapalıyken ellerinizi asla makinenin hareketli parçalarının üzerine koymayın. Dönen tambur veya dönen karıştırma aletleri tarafından dolanma/sarılma tehlikesi vardır.

- Cihaz başka bir yere taşınırken çalıştırılmamalıdır!

- Cihaz sadece düz bir yüzey üzerine yerleştirilebilir!

- Zehirli buharların ve tozların solunması tehlikesi mevcuttur.

Beton karıştırıcı için ilavegüvenlik uyarıları

• Beton karıştırıcı sadece eksiksiz olarak monte edildiğinde çalıştırılabilir.
• Devreye almadan önce bağlantı hatlarında hasar olup olmadığını kontrol edin.
• Koruyucu ayakkabı, koruyucu gözlük ve solunum maskesi kullanın.
• Ellerinizi ve ayaklarını zı hareketli parçalardan uzak tutun.
• Çalışan karıştırma tamburuna dokunmayın.
• Çalışan karıştırma tamburuna kürek veya benzeri herhangi bir nesne sokmayın.
• Karıştırma tamburu dönüyorsa yaralanma tehlikesi mevcuttur.
• Beton karıştırıcı sadece orijinal yedek parçalarla çalıştırılabilir.
• Beton karıştırıcıdaki onarım çalışmaları sadece yetkili uzman işletmeler tarafından yapılabilir.
• Beton karıştırıcıyı hiçbir zaman gözetimsiz bırakmayın.
• Çalışma yerini terk etmeden önce makineyi kapatıp elektrik fisini çekin.

6. Artik riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Dönen parçalar nedeniyle yaralanma tehlikesi.
• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde akım nedeniyle sağlık riski söz konusudur.
• Herhangi bir ayarlama veya bakım işlemi yapmadan önce motoru kapatın ve elektrik fişini çekin.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.
• Artık riskler, güvenlik açıklamaları ve Amacına uygun kullanım bölümleri ve işletim kılavuzunun tamamı dikkate alındığında en aza indirgenebilir.
• Makinenin kazara çalışmasını önleyin: Fişi prize takmadan önce açma/kapatma şalterinin "0" konumunda olduğundan emin olun.
• Bu işletim kılavuzunda önerilen takımı kullanın. Bu şekilde makinenizden en iyi performansı elde edersiniz.
• Ürün çalıştığıında ellerinizi çalışma alanından uzak tutun.

⚠ Uyarı! Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir.

Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kul- lanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

7. Teknik veriler

MIX160 MIX180
Motor 230V / 50 Hz 23	0V / 50 Hz
Motor gücü 0,65 kW 0,8 kW
Tambur maks. devir sayısı	29,5 dak ^-1	29,5 dak ^-1
Tam yük akımı 2,94 A	3,62 A
Kapasite 160 l	180 l
Tambur açıklığı çapı	390 mm	390 mm
Koruma türü	IP45D	IP45D
İşletim türü*	S6 30%	S6 30%
Koruma sınıfı	II	II
Ölçüler	1260 x 850 x 1350 mm	1260 x 850 x 1400 mm
Ağırlık	53,8 kg	56,5 kg

Teknik değişiklik yapma hakkı saklıdır!

*S6 % 30: Aralıkı yüklü kesintisiz işletim (çalışma süresi 10 dakika)

Motorun müsaade edilmeyecek kadar ısıtılmaması amacıyla, motor, görev döngüsünün %30'luk süresinde belirtilen anma gücü ile çalıştırılabilir ve ardından görev döngüsünün %70'lik süresinde yüksüz çalışmalıdır.

Gürültü ve titreşim

⚠ Uyari:

Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'i aşarsa, lütfen uygun bir koru-yucu kulaklık kullanın.

Karakteristik ses değerleri

Gürültü değerleri 2005/88/EG standardına uygun bir şekilde tespit edilmiştir.

MIX160 MIX180
Ses basıncı seviyesi L_pA	69,75 dB 67,98 dB
Güvensizlik K_pA	2,77 dB 5,14 dB
Ses gücü seviyesi L_WA	90,74 dB 91,78 dB
Güvensizlik K_WA	1,20 dB 1,40 dB
Garanti edilen ses gücü seviyesi L_WA	92 dB 93 dB

8. Ambalajdan çıkarma

• Beton karıştırıcıyı iki kişiyle birlikte kartondan çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Şikayet olması durumunda derhal tedarikçi bilgilendirilmelidir. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce işletim kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

⚠️ TEHLİKE!

Cihaz ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

9. Kurulum / işletme almadan önce

⚠️ Dikkat!

İşletime almadan önce cihazı mutlaka komple monte edin!

Montajı kolaylaştırmak için toplama iki kişi tarafından gerçekleştirilmelidir.

Aksesuar çantaları (A'dan H'ye) montaj için gerekli tüm küçük parçaları içerir (bkz. Res. 3).

Montaj için gerekli takımlar (teslimat kapsamına dahil değildir):

• 2x açık ağızlı anahtar SW10
• 2x açık ağızlı anahtar SW13
• 1x açık ağızlı anahtar SW16

• 1x kombine pense
• 1x yıldız tornavida

9.1 Taşıma tekerleklerinin (5) montajı (aksesuar çantası A) (Res. 4)

1. Taşıma tekerleklerini (5) tekerlek aksi (12) ile ayağın her iki tarafına yerleştirin.
2. Sonra her iki taraftaki tekerlek aksının üzerine bir pul kaydırın.
3. Her iki taraftaki tekerlek aksının dış deliğinden bir ayrık pim sokun.
4. Uygun bir kombine pense (teslimat kapsamına dahil değildir) kullanarak ayrık pimleri bükerek taşıma tekerleklerini (5) sabitleyin.

9.2 Ayağın (8), devreye alma çubuğunun (16) ve uzatma çubuklarının (17) çerçeve orta parçasına (11) montajı (aksesuar çantası B) (Res. 5)

1. Ayağı (8) gösterildiği gibi orta çerçeve parçasına (11) karşı tutun. Ayak (8) alt konumda olacak şekilde delikleri seçin.
2. İki adet M8x70 altı köşeli cıvatayı deliklerden geçirin.
3. Her cıvatayı bir rondela, bir yaylı pul ve bir M8 somun ile sabitleyin.
4. Tüm cívataları iki açık ağızlı anahtar (SW13) (teslimat kapsamına dahil değildir) kullanarak sıkın.
5. Devreye alma çubuğunu (16) bunun için öngörülen tutucunun altından geçirin.
6. Yayı üstten devreye alma çubuğunun (16) üzerine yerleştirin ve kopilyayı alt deliğe sokarak konumunda tutun.
7. Devreye alma çubuğunu (16) M6x30 altı köşeli civata yardımıyla uzatma çubuğuna (17) bağlayın. Bunu bir M6 somun ile sabitleyin.
8. Civatayı iki açık ağızlı anahtar (SW10) (teslimat kapsamına dahil değildir) kullanarak sıkın.

9.3 Tekerlek aksi (12) ve taşıma tekerlekleri (5) ile ayağın çerçeve orta parçasına (11) montajı (aksesuar çantası C) (Res. 6)

1. Ayağı tekerlek aksi (12) ile birlikte orta çerçeve parçasında (11) gösterildiği gibi tutun.
2. İki adet M8x70 altı köşeli cıvatayı deliklerden geçirin.
3. Her civatayı bir rondela, bir yaylı pul ve bir M8 somun ile sabitleyin.
4. Tüm cívataları iki açık ağızlı anahtar (SW13) (teslimat kapsamına dahil değildir) kullanarak sıkın.

9.4 Tambur alt parçasının (10) montajı (aksesuar çantası D) (Res. 7)

1. Yatak tutucuyu (14) resimde gösterildiği gibi tambur alt parçasında (10) belirlenen konuma yerleştirin.

2. Tamburun alt parçasını (10) emniyet halkası ile sabitleyin (resme bakın).

3. Aynı zamanda, tambur alt parçasının (10) yatağını önceden monte edilmiş yatak tutucusu (14) ile birlikte alt şasinin açıklıklarına yerleştirin. Yatak tutucunun (14) tekerlek akslı (12) ayağın üzerinde konumlandığından emin olun.

4. Deliğin konumuna dikkat edin.

5. M8x65 altı köşeli civatayı delikten geçirin.

6. Civatayı bir rondela, bir yaylı pul ve bir M8 somun ile sabitleyin.

7. Emniyet plakasını (15) ve iki adet M8x20 altı köşeli civata yardımıyla karşı tarafı sabitleyin.

8. Her civatayı bir rondela, bir yaylı pul ve bir M8 somun ile sabitleyin.

9. Tüm cívataları iki açık ağızlı anahtar (SW13) (teslimat kapsamına dahil değildir) kullanarak sıkın.

9.5 Karıştırıcı montajı (2) (aksesuar çantası E) (Res. 8)

1. Tambur alt parçasına (10) dışarıdan birer M10x20 yıldız vida takın.

2. Tambur alt parçasına (10) takılan yıldız civatalarının her birinin üzerine bir lastik pul itin.

3. Şimdi karıştırıcıyı (2) takılı yıldız civatalarının üzerine takın ve bir rondela, bir yaylı pul ve bir M10 somun ile sabitleyin.

4. Karıştırıcı (2) sadece tamburun üst parçası (9) takıldıktan sonra sıkılır.

9.6 Tambur üst parçasının (9) montajı (aksesuar çantası F) (Res. 9)

1. Tambur üst parçasını (9) tambur alt parçasının (10) üzerine yerleştirin. Üst ve alt tamburların sabitleme deliklerinin birbiriyle hizalandığından emin olun.

2. Dikkat! Yapıştırılmış oklar tambur alt parçasının (10) ve tambur üst parçasının (9) tam hizasını işaretler.

3. On adet M8x20 civatayı, yaylı pulları ve pulları takarak tamburun üst parçasını (9) sabitleyin.

4. Ardından civataları SW13 açık uçlu anahtar yardımıyla (teslimat kapsamına dahil değildir) çapraz olarak sıkın.

5. Tamburun üst parçasına (9) dışarıdan bir M10x20 vıldız vida takın.

6. Tamburun üst parçasına (9) yerleştirilen yıldız civatalarının her birinin üzerine bir lastik pul itin.

7. Karıştırıcının üst ucunu (2) yeni yerleştirilmiş olan yıldız başlı civataların üzerine yerleştirerek sabitleyin. Bir rondela, bir yaylı pul ve bir M10 somun ile sabitleyin.

8. Son olarak, alt tambur parçasındaki (10) ve üst tambur parçasındaki (9) dört cıvatayı bir yıldız tornavida ve bir açık ağızlı anahtar SW16 (teslimat kapsamına dahil değildir) yardımıyla sıkın.

9.7 Izgara diskli (13) döner tekerleğin (7) montajı (aksesuar çantası G) (Res. 10)

1. Döner tekerleği (7) önceden monte edilmiş izgara diski (13) ile birlikte dış flansın üzerine kaydırın.

2. Bunu iki adet M8x20 altı köşeli vida ve bir ronde-la, bir yaylı pul ve bir M8 somun ile tutucuya (13a) sabitleyin. Civataların içeriden dışarıya doğru ta-kıldığından emin olun.

3. Son olarak, iki adet açık ağızlı anahtar (SW13) (teslimat kapsamına dahil değildir) yardımıyla cıyataları sıkın.

9.8 Motor ünitesinin (4) montajı (aksesuar çanta- sı H) (Res. 11)

1. Motor ünitesini (4) dişli cívatalar deliklerle eşleşecek sekilde konumlandırın.

2. Şimdi motor ünitesini (4) tamamen milin üzerine itin.

3. Ardından motor ünitesini (4) iki rondela ve iki M8 durdurma somunu ile disli civatalara sabitleyin.

4. M8x70 altı köşeli cıvatayı motor ünitesi üzerindeki tutucudan (4) ve çerçeve orta bölümündeki delikten (11) geçirin.

5. Civatayı bir rondela, bir yaylı pul ve bir M8 somun ile sabitlevin.

6. Tüm somun ve cívataları iki adet açık ağızlı anah-tar (SW13) (teslimat kapsamına dahil değildir) yardımıyla sıkın.

10. İşletime alma

⚠️ Dikkat!

İşletime almadan önce cihazı mutlaka komple monte edin!

Beton karıştırıcıyı sadece hiçbir parça (örn. koruyucu kapaklar) eksik veya arızalı değilse ve bağlantı kablosu hasar görmemişse çalıştırın.

10.1 Kurulum

• Beton karıştırıcıyı düz, sağlam bir yüzeye yatay olarak yerleştirin. Bu sırada makinenin batmasını önleyin.
• Beton karıştırıcıyı bağlantı kablosunun üzerine yerleştirmeyin!
• Bağlantı kablosunu bükülmeyecek, ezilmeyecek veya başka bir şekilde hasar görmeyecek şekilde döşeyin.

Bilgi:

Tambur sağa ve sola dönebilmelidir. Tamburu boşaltmak için, tamburun altında yeterli bir kap (örneğin bir harç tepsisi) için yer olmalıdır. Makineyi kurarken, karıştırma tamburunun engellenmeden boşaltılabildiğinden emin olun.

10.2 Açma / kapatma (Res. 1)

⚠ DİKKAT!

Yaralanma tehlikesi!

Dönen bir karıştırma tamburu yaralanmalara yol açabilir.

• Çalışan karıştırma tamburuna dokunmayın.

• Çalışan karıştırma tamburunun içine herhangi bir nesne sokmayın (örn. kürek veya benzeri).

• Beton karıştırıcının bağlantı kablosuna uygun bir uzatma kablosu bağlayın.

• Uzatma kablosunu bir prize takın.
• Cihazı çalıştırmak için açma/kapatma şalterine (3) "I" (yeşil tuş) basın.
• Cihazı kapatmak için açma/kapatma şalterine (3) "0" (kırmızı tuş) basın.

10.2.1 Termal koruma

Aşırı yüklenme ve aşırı ısınma durumunda, entegre koruyucu devre kesici güvenlik nedeniyle cihazı kapatır.

1. Motor soğuyana kadar yaklaşık 15 dakika bekle- yin.
2. Açma/kapatma tuşuna (5) "l" (yeşil tuş) basarak cihazı yeniden çalıştırın.

10.3 Tamburun ayarlanması (1) (Res. 1, Res. 12a/12b)

Beton veya harç üretimi için beton karıştırıcı belirli bir karıştırma pozisyonunda kilitlenmelidir. Sadece doğru karıştırma pozisyonu en iyi karıştırma sonuçlarını sağlar ve sorunsuz bir çalışma sürecini garanti eder.

1. Tamburu (1) ayarlarken döner tekerleği (7) daima sıkıca tutun.

2. Devreye alma çubuğunu (16) ayağınızla aşağı doğru bastırarak döndürme tertibatını gevşetin. Bu sırada centikler izgara diskinden (13) çözülür.

3. Tamburu (1) karışımı karşılık gelen konuma döndürün.
4. Res. 12a: Harç üretimi için tambur konumu.
5. Resim 12b: Beton üretimi için tambur konumu.
6. Tambur (1) istenen konuma geldiğinde, devreye alma çubuğunu (16) izgara diske (13) yeniden takın.

10.4 Doldurma (Res. 12a + 12b)

⚠ DİKKAT!

Sağlık ve yaralanma tehlikesi!

Tozun solunması sağlığa zarar verebilir. Koruyucu eldiven olmadan çimentoya veya katkı maddelerine dokunmayın.

• Solunum maskesi takın.
• Koruyucu eldiven giyin ve asla çalışan karıştırma tamburuna uzanmayın.

⚠ UYARI!

Devrilme tehlikesi mevcuttur!

Doldurmadan önce beton karıştırıcının sabit olduğundan emin olun.

• Beton karıştırıcı sadece sağlam, düz (devrilmeyen) bir yüzey üzerinde çalıştırın.
• Doldurma sırasında veya tambur çalışırken beton karıştırıcıyı hareket ettirmeyin.

• Beton karıştırıcı sadece sağlam, düz (devrilmeyen) bir yüzey üzerinde çalıştırın.

• Cihazı çalıştırmak için açma/kapatma şalterine (3) "I" (yeşil tuş) basın.

• Izgara disk (13) üzerindeki karıştırma konumunu kontrol edin.
• Res. 12a: Harç üretimi için tambur konumu.
• Resim 12b: Beton üretimi için tambur konumu.
• Karışımı tambur (1) çalışırken doldurun. Tamburu (1) aşırı doldurmayın. İkaz! Hareketli parça tehlikesi!
• Tamburun (1) alt tarafına yapışmasını önlemek için malzemeyi tamburun (1) içine büyük bir hızla atmayın. Malzemeyi daha küçük porsiyonlar halinde besleyin.
• Doldurmadan önce, tamburun (1) açıklığının, tamburdan (1) karışık malzeme düşmeyecek şekilde hizalandığından emin olun.

Bilgi: Karışımın bileşimi ve kalitesiyle ilgili olarak bir uzmandan tavsiye alın.

10.5 Boşaltma (Res.12c)

1. Tamburun (1) altına uygun bir kap (örn. bir harç tepsisi) yerleştirin. Karışımın zemine dökülmediğinden emin olun.

2. Döndürme tekerleğini (1) kendinize doğru çekerek döndürme tertibatının kilidini açın. Bu sırada çentikler izgara diskinden (14) çözülür.

3. Şimdi tamburu (1) boşaltmak için yavaşça aşağı doğru döndürün.

11. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır.

Bağlantı ilgili VDE ve DIN kurallarına uygundur.

Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

11.1 Hasarlı elektrik bağlantı kabloları

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmama-lıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır. Sadece H07RN kodlu bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Yol verme akımı yüksek makinelerde (3000 watt ve üzeri), tek fazlı alternatif akımlı motorlar için C 16A veya K 16A sigorta kullanılmasını tavsiye ediyoruz!

12. Temizlik

⚠ UYARI!

Yaralanma tehlikesi!

Ürün beklenmedik şekilde çalışabilir ve bundan dolayı yaralanmaya neden olabilir.

• Tüm temizlik ve bakım çalışmalarından önce motoru kapatın.
• Tüm temizlik çalışmalarından önce elektrik fişini çekin.

BİLGİ!

Hasar tehlikesi!

Motor ünitesine su girmesi motor hasarları ile sonuçlanabilir. Karıştırma tamburuna sert cisimlerle (çekic, kürek vb.) vurmayın. Ezik bir karıştırma tamburu karıştırma işlemini bozar ve temizlenmesi de zordur.

- Ürünü bir fırça veya kazıyıcı ile temizleyin.

- Ürünü suya veya diğer sıvıları daldırmayın ve motor ünitesine yüksek basınçlı temizleyici püskürtmeyin.

Her kullanımdan hemen sonra cihazın içini ve dışını iyice temizlemenizi tavsiye ederiz. Kir asla çekiç, kürek veya benzeri bir aletle temizlenmemelidir.

Beton karıştırıcının her kullanımından sonra:

1. Tamburu (1) suyla temizleyin ve çimento ve harç kabuklarını bir fırça veya kazıyıcı ile çıkarın.
2. Tamburun içini temizlemek için, birkaç kürek çakılı suyla dolaştırın.

13. Taşıma

⚠ UYARI!

Yaralanma tehlikesi!

Ürün beklenmedik şekilde çalışabilir ve bundan dolayı yaralanmaya neden olabilir.

- Taşımadan önce motoru kapatın.

- Elektrik fişini çekin.

13.1 Araçla taşıma (Res. 13d)

1. Devreye alma çubuğunu (16) ayağınızla aşağı doğru bastırarak döndürme tertibatını gevşetin. Bu sırada centikler izgara diskinden (13) çözülür.

2. Şimdi tamburu (1) doldurma deliği aşağı bakacak şekilde yerleştirin.

3. Vidaları ayaktan (8) ve tekerlek akslı ayaktan (12) sökün.

4. Ayağı (8) ve tekerlek akslı ayağı (12) katlayın.

5. Beton karıştırıcının kaymasını önlemek için bir germe kayışı ile sabitleyin.

6. Beton karıştırıcıyı vinç ile kaldırmayın.

13.2 İş yerinde taşıma (Res. 13d)

1. Devreye alma çubuğunu (16) ayağınızla aşağı doğru bastırarak döndürme tertibatını gevşetin. Bu sırada centikler izgara diskinden (13) çözülür.
2. Şimdi tamburu (1) doldurma deliği aşağı bakacak şekilde yerleştirin.
3. Kısa taşıma için beton karıştırıcıyı hafifçe eğin ve taşıma tekerlekleri (5) üzerinde taşıyın.

14. Depolama

Cihazı ve bunun aksesuarlarını karanlık, kuru ve don-suz ve çocukların erişemeyeceği bir yerde muhafaza edin. Ideal depolama sıcaklığı 5 ve 30°C arasındadır.

Toz ve ıslaklığa karşı korumak için beton karıştırıcının üzerini kapatın.

Kullanım kılavuzunu elektrikli alet ile birlikte saklayınız.

15. Bakım

⚠ UYARI!

Yaralanma tehlikesi!

Ürün beklenmedik şekilde çalışabilir ve bundan dolayı yaralanmaya neden olabilir.

• Tüm bakım çalışmalarından önce motoru kapatın.
• Tüm bakım çalışmalarından önce elektrik fişini çekin.

15.1 Kayış gerginliğini kontrol edilmesi (Res. 11a)

Kayış gerginliği fabrikada doğru şekilde ayarlanmıştır. Kayış gerginliği yeniden ayarlanamaz.

1. Motor ünitesi (4) üzerindeki civataları (4a) gevşeterek motor ünitesinin (4) kapağını çıkarın. Bunun için bir yıldız tornavida kullanın (teslimat kapsamına dahil değildir).
2. Kayış gerginliğini kontrol edin. Kayışa parmağınızla bastırdığınızda, kayış yaklaşık 5 mm gevşemelidir.
3. Motor ünitesinin kapağını (4) yerine takın ve civa-taları (4a) sıkın. Bunun için bir yıldız tornavida kullanın (teslimat kapsamına dahil değildir).

15.2 Kayışları değiştirin

Kayışlar, belirli bir süre sonra değiştirilmesi gereken aşınan parçalardır.

1. Motor ünitesi (4) üzerindeki civataları (4a) gevşeterek motor ünitesinin (4) kapağını çıkarın.

2. Motor kapağını çekip çıkarın.

3. Yeni V-kayışını taktığınızda oluklu tarafı dışa bakmalıdır. Önce V kayışının alt kısmının takıldığından emin olun.
4. Kayış gerginliğini kontrol edin. Kayışa parmağınızla bastırdığınızda, kayış yaklaşık 5 mm gevşemeli-dir. Kayışı yeniden germek mümkün değildir.
5. Motor ünitesinin kapağını (4) yerine takın ve civa-taları (4a) sıkın.

15.3 Bağlantılar ve onarımlar

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir elektrik uzmanı tarafından yapılabilir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgileri verin:

• Motorun akım türü
• Makine tip etiketinin verileri

15.4 Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

* Teslimat kapsamında bulunması zorunlu değildir!

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

16. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

- Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.

• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri).

• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).

• Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, önce-sinde yeni bir cihaz satın almadan veya bölgeniz-deki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

17. Arıza giderme

Arıza Olası Yardım
Motor çalışmaya başlamıyor	Şebeke gerilimi yok Sigortayı kontrol edin
	Bağlantı kablosu arızalı	Uzman bir elektrikçi tarafından kontrol edilmesini veya değiştirilmesini sağlayın
Motor kapanıyor	Motor aşırı yüklenmiş Motorun soğumasını bekleyin
	Motor ünitesindeki besleme ve egzoz havası açıklıkları kirli	Hava giriş ve çıkış deliklerini temizleyin
Motor çalışıyor, tambur duruyor V kayışı	kayıyor V kayışını değiştirin

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zimni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Aliciya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
