MIX180 - Tsemendisegisti SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Tsemendisegisti
Bränd	Scheppach
Mudel	MIX180
Elektrivarustus	230 V / 50 Hz
Mootori võimsus	0,8 kW
Täiskoormuse vool	3,62 A
Trumli max pöörded	29,5 min⁻¹
Trumli maht	180 liitrit
Trumli ava läbimõõt	390 mm
Kaitseaste	IP45D
Töörežiim	S6 30% (pidev töö ekspositsioonikoormusega)
Kaitsesäte	II
Mõõtmed (P x L x K)	1260 x 850 x 1400 mm
Kaal	56,5 kg
Helirõhutase LpA	67,98 dB(A)
Helivõimsustase LWA	87,98 dB(A)
Garanteeritud helivõimsustase LWA	93 dB(A)
Liikuvus	Transpordirattad ja pöörderatas
Termokaitse	Integreeritud ohutusseiskamine ülekoormuse korral
Kulumisosad	Kiilrihm
Puhastus	Pintsel või kaabits; ärge kastke ega kasutage kõrgsurvepesurit
Sihtotstarve	Betooni ja mördi segamine erakasutuseks
Garantii	Defektsete osade tasuta asendamine seadusliku garantiiperioodi jooksul (v.a tööjõud)

Korduma kippuvad küsimused - MIX180 SCHEPPACH

Kuidas monteerida betoonisegisti MIX180?

Monteerimine peab toimuma kahe inimese poolt. Järgige samme järjekorras: transpordirataste, tugijala, trumli alumise osa, segamismehhanismi, trumli ülemise osa, pöörderatta ja lõpuks mootoriploki paigaldamine. Kasutage kaasasolevaid kotte (A kuni H) ja soovitatud tööriistu: lamedad mutrivõtmed SW10, SW13, SW16, universaaltangid ja ristpeaga kruvikeeraja.

Mis on betoonisegisti maksimaalne maht?

Trumli maht on 180 liitrit. Ärge täitke trumlit liiga palju: valage segu väikeste kogustena, et vältida ummistusi ja tagada ühtlane segamine.

Kuidas reguleerida trumli asendit segamiseks?

Kasutage jalaga käivitushooba (16), et vabastada pöördsüsteem. Pöörake trummel soovitud asendisse: mördi jaoks vt joon. 12a; betooni jaoks joon. 12b. Seejärel fikseerige hoob stoppseibi sisse.

Mida teha, kui mootor ei käivitu?

Kontrollige esmalt võrgupinget ja kaitset. Kui ühendusjuhe on kahjustatud, laske spetsialistil elektrikul see üle vaadata või välja vahetada. Veenduge, et lüliti On/Off on asendis « I ».

Kuidas puhastada betoonisegisti pärast kasutamist?

Seiske mootor ja eemaldage pistik. Puhastage trumli sisemust ja välispinda harja või kaabitsaga. Sisemuse jaoks valage paar labidatäit kruusa koos veega. Ärge kunagi kastke mootoriplokki vette ega kasutage kõrgsurvepesurit.

Kas betoonisegisti on võimalik transportida töökohale?

Jah, lühikeseks transpordiks asetage trummel avaga allapoole, kallutage segisti kergelt ja liigutage seda transpordiratastel. Sõidukiga transportimiseks tõmmake tugijalg sisse ja kinnitage seade rihmaga.

Milliseid ohutusmeetmeid tuleb järgida?

Kandke isikukaitsevahendeid (kingad, kindad, prillid, mask). Ärge pange kunagi käsi liikuvasse trumlisse. Enne puhastamist või hooldust eemaldage pistik. Kasutage segisti ainult tasasel ja stabiilsel pinnal.

Kuidas hoiustada betoonisegisti talvel?

Hoidke seda pimedas, kuivas ja külmumiskindlas kohas temperatuuril 5–30°C. Katke see tolmu ja niiskuse eest kaitsmiseks. Hoidke kasutusjuhend läheduses.

Mida teha, kui mootor seiskub kasutamise ajal?

See võib olla tingitud ülekoormusest: laske mootoril umbes 15 minutit jahtuda. Kontrollige ka, et õhu sisse- ja väljalaskeavad poleks ummistunud; puhastage need vajadusel.

Kust leida varuosi mudelile MIX180?

Varuosad ja tarvikud on saadaval Scheppachi teeninduskeskuses. Skannige QR-koodi kasutusjuhendi esilehel. Kasutage ainult originaalosi, et tagada ohutus ja vastavus.

KASUTUSJUHEND MIX180 SCHEPPACH

Seadmel olevate sümbolite selgitus

	Lugege enne käikuvõtmist käitusjuhendit ja ohutusjuhiseid ning järgige neid!
	Seadke betoonisegur horisontaalselt tasasele ja kõvale maapinnale!
	Betoonisegurit ei tohi käitamisel liigutada!
	Hoidke volitamata isikud ja lapsed seadmest eemal!
	Seade on kaitseisolatsiooniga!Tähelepanu! Kaitseklass säilib ainult siis, kui teenindusjuhtumi korral kasutatakse originaal-isolatsioonimaterjale ja isoleerimiskaugusi ei muudeta.
	Tõmmake enne puhastamist või hooldust võrgupistik välja!
	Betoonisegurit tohib käitada ainult täielikult suletud kaitseseadisega!
	Kandke kaitseriietust!
	Ärge sisestage jäsemeid liikuvasse trumlisse!
	Ettevaatust!Muljumisoht hammasvööl!
[T7xH]	Montaažiabivahend!Vt: Montaaž, trumli ülaosa monteerimine (joon. 6)
	Toode vastab kehtivatele Euroopa direktiividele.
	Toode vastab kehtivatele Serbia direktiividele.

Sisukord: Lk:

1. Sissejuhatus 160
2. Toote kirjeldus.... 160
3. Tarnekomplekt 160
4. Sihtotstarbekohane kasutus 160
5. Ohutusjuhised....161
6. Jääkriskid 162
7. Tehnilised andmed....162
8. Lahtipakkimine....163
9. Ülespanemine / enne käikuvõtmist.... 163
10. Käikuvõtmine 164
11. Elektriühendus....165
12. Puhastamine.... 166
13. Transportimine 166
14. Ladustamine 166
15. Hooldus.... 166
16. Utiliseerimine ja taaskäitlus.... 167
17. Rikete körvaldamine 168
18. Vastavusdeklaratsioon 295

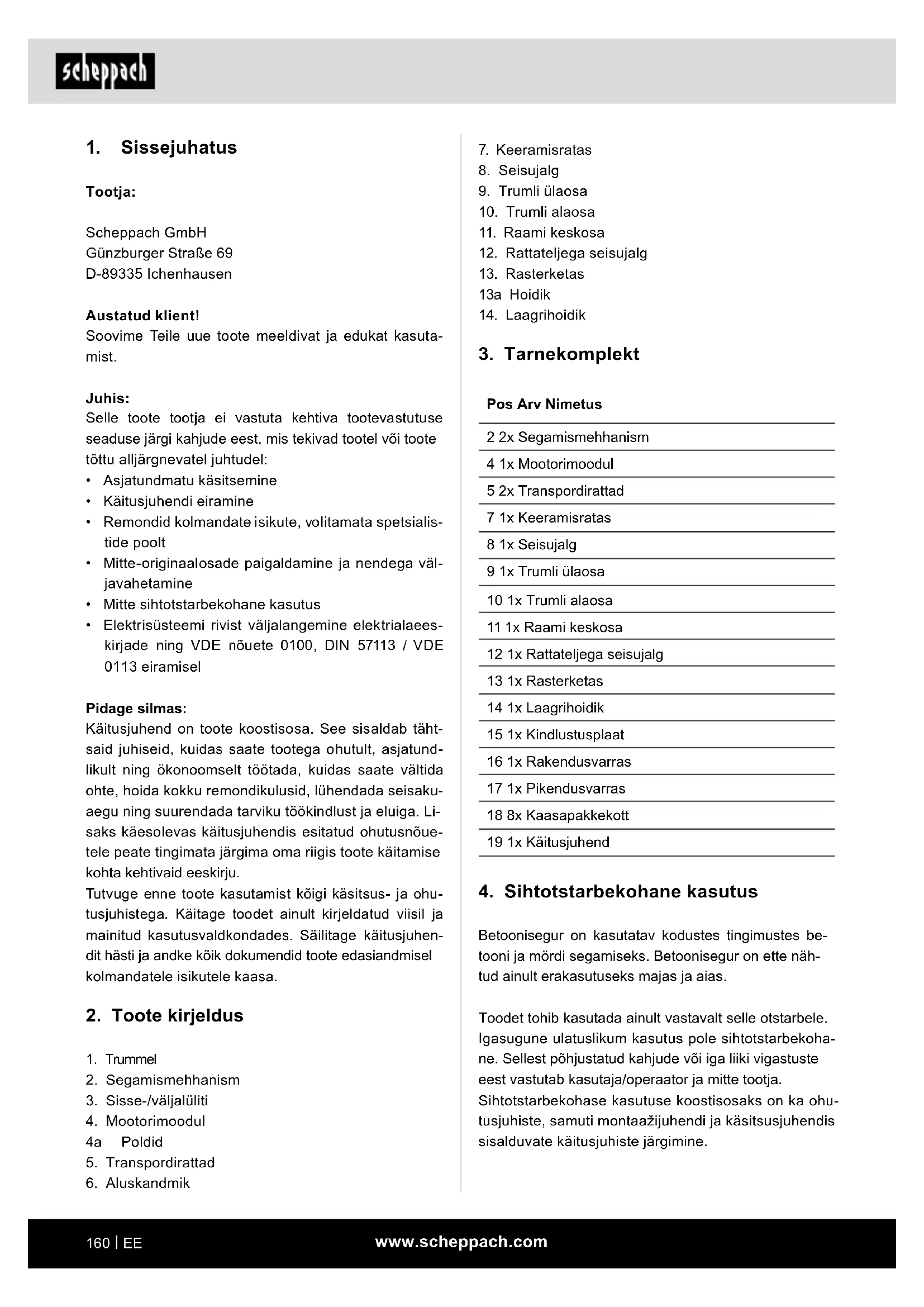

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue toote meeldivat ja edukat kasuta-mist.

Juhis:

Selle toote tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad tootel või toote töttu alljärgnevatel juhtudel:

• Asjatundmatu käsitsemine
  • Käitusjuhendi eiramine
• Remondid kolmandate isikute, volitamata spetsialis-tide poolt
• Mitte-originaalosade paigaldamine ja nendega väljavahetamine
  • Mitte sihtotstarbekohane kasutus
• Elektrisüsteemi rivist väljalangemine elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE 0113 eiramisel

Pidage silmas:

Käitusjuhend on toote koostisosa. See sisaldab tähtsaid juhiseid, kuidas saate tootega ohutult, asjatundlikult ning ökonoomselt töötada, kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisaku-aegu ning suurendada tarviku töökindlust ja eluiga. Lisaks käesolevas käitusjuhendis esitatud ohutusnõue-tele peate tingimata järgima oma riigis toote käitamise kohta kehtivaid eeskirju.

Tutvuge enne toote kasutamist kõigi käsitsus- ja ohutusjuhistega. Käitage toodet ainult kirjeldatud viisil ja mainitud kasutusvaldkondades. Säilitage käitusjuhendit hästi ja andke kõik dokumendid toote edasiandmisel kolmandatele isikutele kaasa.

2. Toote kirjeldus

1. Trummel
2. Segamismehhanism
3. Sisse-/väljalüliti
4. Mootorimoodul
   4a Poldid
5. Transpordirattad

6. Aluskandmik

7. Keeramisratas

8. Seisujalg
9. Trumli ülaosa
10. Trumli alaosa
11. Raami keskosa
12. Rattateljega seisujalg
13. Rasterketas
    13a Hoidik
14. Laagrihoidik

3. Tarnekomplekt

Pos Arv Nimetus

2 2x Segamismehhanism

4 1x Mootorimoodul

5 2x Transpordirattad

7 1x Keeramisratas

8 1x Seisujalg

9 1x Trumli ülaosa

10 1x Trumli alaosa

11 1x Raami keskosa

12 1x Rattateljega seisujalg

13 1x Rasterketas

14 1x Laagrihoidik

15 1x Kindlustusplaat

16 1x Rakendusvarras

17 1x Pikendusvarras

18 8x Kaasapakkekott

19 1x Käitusjuhend

4. Sihtotstarbekohane kasutus

Betoonisegur on kasutatav kodustes tingimustes be- tooni ja mõrdi segamiseks. Betoonisegur on ette näh- tud ainult erakasutuseks majas ja aias.

Toodet tohib kasutada ainult vastavalt selle otstarbele. Igasugune ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või iga liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ja käsitsusjuhendis sisalduvate käitusjuhiste järgimine.

Isikud, kes toodet kasutavad ja hooldavad, peavad seda tundma ning olema võimalikest ohtudest teavitatud.

Tootel teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.

Toodet tohib käitada ainult tootja originaalosadega ja originaaltarvikutega.

Tuleb pidada kinni tootja ohutus-, töö- ja hoolduseeskir-jadest ning tehnilistes andmetes esitatud möötmetest.

Palun pidage silmas, et meie tooted pole konstruee-ritud kommerts-, käsitööndus- või tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui toodet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ja samaväärsetel tegevustel.

Tootja ei vastuta sihtotstarbele mittevastavast kasutusest või valest käsitsemisest põhjustatud kahjude eest.

Käsitsusjuhendis esitatud signaalsõnade selgitus

OHT

Signaalsõna vahetult eelseisva ohtliku olukorra tähistamiseks, mille tagajärjeks on, kui seda ei väldita, surm või raske vigastus.

ETTEVAATUST

Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajärjeks võib olla, kui seda ei väldita, vähene või mõõdukas vigastus.

TÄHELEPANU

Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajärjeks võivad olla, kui seda ei väldita, materiaalsed kahjud tootel või omandil/valdusel.

5. Ohutusjuhised

Üldised ohutusjuhised

△ HOIATUS: Kui kasutate elektritööriistu, siis peaksite järgima alljärgnevaid põhilisi ohutusabinõusid, et vähendada nii tule, elektrilöögi ning inimvigastuste riske.

Palun lugege enne selle seadmega töötamist köiki korraldusi.

• Järgige seadmel köiki ohutus- ja ohujuhiseid.

- Hoidke köik tootel olevad ohutusjuhised täiearvuliselt loetavas seisundis.

- Tootel olevaid ohutusseadiseid ei tohi demonteerida ega kasutuskölbmatuks teha.

- Kontrollige vörguühendusjuhtmed üle. Ärge kasutage vigaseid ühendusjuhtmeid.

- Kontrollige enne käikuvõtmist seadme korrektset talitlust.

- Hoidke ebapädevad isikud ja lapsed betoonisegurist eemal.

- Alkoholi, uimastite või ravimite mõju all seisvatel, väsinud või haigetel inimestel on kasutamine keelatud.

- Operaator on kohustatud kandma isiklikku kaitsevarustust (IKV).

- Ettevaatust töötamisel: Vigastusoht pöörlevate osade töttu.

- Viige puhastus- ja hooldustöid ning rikete kõrvaldamist läbi ainult väljalülitatud mootori korral. Tõmma- ke võrgupistik välja!

- Elektriinstallatsiooni kallal tohivad installatsiooni, remonte ja hooldustöid teostada ainult erialaspet-sialistid.

- Kõik kaitse- ja ohutusseadised tuleb pärast remondi- ning hooldustööde lõpetamist kohe tagasi monteerida.

- Lülitage mootor enne töökohalt lahkumist välja ja tömmake vörgupistik välja!

- Pöörake tähelepanu piisavale valgustusele. Halb valgustus võib vigastusohtu oluliselt suurendada!

- Lülitage ohujuhtumil seade välja ja tömmake vörgupistik välja!

- Ärge pange sisselülitatud seadme korral käsi kunagi masina liikuvatele osadele. Pöörleva trumli või pöörlevate segamistööriistade tõttu valitseb kaasahaaramise / pealekerimise oht.

- Seadet ei tohi teise kohta teisaldamise ajal käitada!

- Seadet tohib positsioneerida ainult tasasele pinnale!

- Valitseb mürgiste aurude ja tolmude sissehingamise oht.

Betoonisegurite täiendavad ohutusjuhised

- Betoonisegurit tohib käiku võtta ainult täielikult monteeritult.

- Kontrollige ühendusjuhtmeid enne käikuvõtmist kahjustuste suhtes.

- Kandke turvajalatseid, kindaid, kaitseprille ja respi-raatorit.

• Hoidke käed ja jalad liikuvatest osadest eemal.
• Ärge kūünitage töötavasse segamistrumlisse.
• Ärge pistke liikuvasse segamistrumlisse esemeid nagu nt labidat või muud sarnast.
  • Vigastusoht pöörleva segamistrumli korral.
• Betoonisegurit tohib käitada ainult originaalvaruosa-dega.
• Remonti tohivad betooniseguril läbi viia ainult volitatud erialafirmad.
• Ärge jätke käitusvalmis betoonisegurit järelevalveta.
• Lülitage masin töökohalt lahkumisel välja ja tömma- ke vörgupistik välja.

6. Jääkriskid

Toode on ehitatud tehnika kaasaegset arengutaset ja kehtivaid ohutustehnilisi reegleid järgides. Siiski vöib töötamisel esineda üksikuid jääkriske.

• Vigastusoht pöörlevate osade töttu.
- Tervise ohtu seadmine elektrivoolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
- Enne kui võtate ette seadistus- või hooldustöid, lülitage mootor välja ja tõmmake võrgupistik välja.
- Peale selle võivad köigist tarvitusele võetud abinõu- dest hoolimata valitseda mitteilmsed jääkriskid.
- Jääkriske saab minimeerida, kui järgitakse „Ohutusjuhiseid“ ja „Sihtotstarbekohast kasutust“ ning käitusjuhendit tervikuna.
- Vältige masina juhuslikku käimapanemist: Veenduge enne pistiku pistmist pistikupessa, et sisse-/väljalülii paikneb „0“ peal.
- Kasutage tööriista, mida käesolevas käitusjuhendis soovitatakse. Nii saavutate, et Teie masin talitleb optimaalse võimsusega.
- Hoidke oma käed tööpiirkonnast eemal, kui toode on käigus.

⚠ Hoiatus! See elektritööriist tekitab käitamise ajal elektromagnetilise välja. Kõnealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada.

Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

7. Tehnilised andmed

MIX160 MIX180
Mootor 230 V / 50 Hz	230 V / 50 Hz
Mootori võimsus 0,65	kW 0,8 kW
Trumli pöördearv max	29,5 min ^-1	29,5 min ^-1
Täiskoormusvool 2,94	A 3,62 A
Mahutavus 160 I 180 I
Trumliava läbimõõt 390 mm 390 mm
Kaitseliik	IP45D	IP45D
Töörežiim*	S6 30%	S6 30%
Kaitseklass	II	II
Mõõtmed	1260 x 850 x 1350 mm	1260 x 850 x 1400 mm
Kaal	53,8 kg	56,5 kg

Õigus tehnilisteks muudatusteks reserveeritud!

*S6 30 %: Läbijooksurežiim koos vahelduvkoormusega (tsükli kestus 10 min)

Vältimaks mootori lubamatut soojenemist, tohib mootorit esitatud nimivõimsusel käitada 30% tsüklikestusega ja mootor peab seejärel 70% tsüklikestusest koormu-seta töötamata.

Müra ja vibratsioon

⚠️ Hoiatus:

Müra vöib Teie tervisele tösist möju avaldada. Kui masina müra ületab 85 dB, siis kandke palun sobivat kuulmekaitset.

Müra tunnusväärtused

Müraväärtused määrati vastavalt 2005/88/EÜ.

	MIX160	MIX180
Helirõhutase L_pA	69,75 dB	67,98 dB
Määramatus K_pA	2,77 dB	5,14 dB
Helivõimsustase L_WA	90,74 dB	91,78 dB
Määramatus K_WA	1,20 dB	1,40 dB
Garanteeritud helivõim-sustase L_WA	92 dB	93 dB

8. Lahtipakkimine

• Võtke betoonisegur kahe inimesega kartongist välja.
- Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
- Kontrollige üle, kas tarnekomplekt on terviklik.
- Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid pretensioone ei tunnustata.
- Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
- Tutvuge enne kasutamist käitusjuhendi alusel too-tega.
- Kasutage tarvikute ja kulu- ning varuosade puhul ai-nult originaalosi. Varuosi saate esindusest.
- Edastage tellimuste korral meie artiklinumbrid ja toote tüüp ning ehitusaasta.

⚠️ OHT!

Seade ja pakendusmaterjalid pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikeosade-ga mängida! Valitseb allaneelamis- ja lämbumisoht!

9. Ülespanemine / enne käikuvõtmist

⚠ Tähelepanu!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

Montaaži hõlbustamiseks tuleks kokkupanemist teostada kahe inimesega.

Kaasapakkekotid (A kuni H) sisaldavad köiki montaažiks vajatavaid väikeosi (vt joon. 3).

Montaažiks vajalikud tööriistad (ei sisaldu tarnekomplektis):

• 2x lihtvõti VM 10
  • 2x lihtvõti VM 13
  • 1x lihtvõti VM 16
• 1x kombitangid
  • 1x ristpeakruvikeeraja

9.1 Transpordirataste (5) monteerimine (kaasapakkekott A) (joon. 4)

1. Pange transpordirattad (5) mölemal küljel rattatel-jega seisujalale (12).
2. Lükake siis mölemal küljel üks seib rattateljele.
3. Pistke mölemal küljel splint läbi rattatelje välimise ava.
4. Kindlustage transpordirattad (5), painutades sel-leks splindid sobivate kombitangidega (ei sisaldu tarnekomplektis) laiali.

9.2 Seisujala (8), rakendusvarda (16) ja pikendusvarda (17) montaaž raami keskosa (11) külge (kaasapakkekott B) (joon. 5)

1. Hoidke seisujalga (8) kujutatud viisil raami keskosa (11) vastas. Valige avad nii, et seisujalg (8) asub madalaimas positsioonis.
2. Lükake mölemad kuuskantpoldid M8x70 läbi avade.
3. Fikseerige poldid vastavalt ühe alusseibi, ühe vedruseibi ja ühe mutriga M8.
4. Pingutage köik poldid kahe lihtvõtme (VM 13) abil kinni (ei sisaldu tarnekomplektis).
5. Pistke rakendusvarras (16) altpoolt läbi selleks ettenähtud hoidiku.
6. Pistke vedru ülaltpoolt rakendusvardale (16) ja hoidke seda positsioonis, sisestades selleks splindi alumisse avasse.
7. Ühendage rakendusvarras (16) kuuskantpoldi M6x30 abil pikendusvardaga (17). Fikseerige see mutriga M6.
8. Pingutage poldid kahe lihtvõtme (VM 10) abil kinni (ei sisaldu tarnekomplektis).

9.3 Rattateljega seisujala (12) ja transpordirataste (5) montaaž raami keskosa (11) külge (kaasapakkekott C) (joon. 6)

1. Hoidke rattateljega seisujalga (12) kujutatud viisil raami keskosa (11) vastas.
2. Lükake mölemad kuuskantpoldid M8x70 läbi avade.
3. Fikseerige poldid vastavalt ühe alusseibi, ühe vedruseibi ja ühe mutriga M8.
4. Pingutage kõik poldid kahe lihtvõtme (VM 13) abil kinni (ei sisaldu tarnekomplektis).

9.4 Trumli alaosa (10) montaaž (kaasapakkekott D) (joon. 7)

1. Pistke laagrihoidik (14) kujutatud viisil selleks ettenähtud kohta trumli alaosal (10).
2. Fikseerige trumli alaosa (10) kindlustusrõngaga (vt joonist).
3. Pistke samaaegselt trumli alaosa (10) laager eelmonteeritud laagrihoidikuga (14) aluskandmiku avadesse. Pöörake tähelepanu sellele, et laagrihoidik (14) asub rattateljega seisujala (12) kohal.
4. Pöörake seejuures tähelepanu ava positsioonile.
5. Lükake kuuskantpolt M8x65 läbi ava.
6. Fikseerige polt ühe alusseibi, ühe vedruseibi ja ühe mutriga M8.
7. Fikseerige vastaskülg kindlustusplaadi (15) ja mölema kuuskantpoldiga M8x20.

8. Fikseerige poldid vastavalt ühe alusseibi, ühe vedruseibi ja ühe mutriga M8.

9. Pingutage köik poldid kahe lihtvõtme (VM 13) abil kinni (ei sisaldu tarnekomplektis).

9.5 Segamismehhanismi (2) montaaž (kaasapakkekott E) (joon. 8)

1. Pistke vastavalt üks ristpeakruvi M10x20 väljast-poolt läbi trumli alaosa (10).

2. Lükake vastavalt üks kummiseib äsja trumli alaosasse (10) sisestatud ristpeakruvidele.

3. Pange nüüd segamismehhanism (2) monteeritud ristpeakruvidele ja fikseerige vastavalt ühe alusseibi, ühe vedruseibi ning ühe mutriga M10.

4. Segamismehhanism (2) pingutatakse kinni alles siis, kui trumli ülaosa (9) on monteeritud.

9.6 Trumli ülaosa (9) montaaž (kaasapakkekott F) (joon. 9)

1. Pange trumli ülaosa (9) trumli alaosale (10). Veenduge, et ülemise ja alumise trumli kinnitusavad on üksteisega kohakuti.

2. Tähelepanu! Pealekleebitud nooled märgistavad trumli alaosa (10) ja trumli ülaosa (9) täpset väl- jajoondust.

3. Fikseerige trumli ülaosa (9), pannes selleks kümme polti M8x20, vedruseibi ja seibi kohale.

4. Pingutage poldid seejärel ristjalt lihtvõtmega VM 13 (ei sisaldu tarnekomplektis) kinni.

5. Pistke vastavalt üks ristpeakruvi M10x20 väljast-poolt läbi trumli ülaosa (9).

6. Lükake vastavalt üks kummiseib äsja trumli ülaosasse (9) sisestatud ristpeakruvidele.

7. Kinnitage segamismehhanismi (2) ülemine ots, pannes selle äsja sisestatud ristpeakruvidele. Fikseerige see vastavalt ühe alusseibi, ühe vedruseibi ja ühe mutriga M10.

8. Pingutage lõpuks kõik neli polti trumli alaosas (10) ja trumli ülaosas (9) ristpeakruvikeerajaga ning lihtvõtmega VM 16 (ei sisaldu tarnekomplektis) kinni.

9.7 Rasterseibiga (13) keeramisratta (7) montaž (kaasapakkekott G) (joon. 10)

1. Lükake keeramisratas (7) koos eelmonteeritud rasterseibiga (13) välisäärikule.

2. Fikseerige kahe kuuskantpoldi M8x20 ja vastavalt ühe alusseibi, ühe vedruseibi ning ühe mutriga M8 hoidiku (13a) külge. Pöörake seejuures tähelepanu sellele, et poldid tuleb sisse pista seestpoolt väljapoole.

3. Pingutage lõpuks poldid kahe lihtvõtme (VM 13) abil kinni (ei sisaldu tarnekomplektis).

9.8 Mootorimooduli (4) montaaž (kaasapakkekott H) (joon. 11)

1. Positsioneerige mootorimoodul (4) nii, et keerme-poldid ühtivad avadega.

2. Lükake mootorimoodul (4) nüüd täielikult völlile.

3. Fikseerige seejärel mootorimoodul (4) kahe alusseibi ja kahe stoppmutriga M8 keermepoltide külge.

4. Lükake kuuskantpolt M8x70 mootorimoodulil (4) läbi hoidiku ja raami keskosas (11) oleva ava.

5. Fikseerige polt ühe alusseibi, ühe vedruseibi ja ühe mutriga M8.

6. Pingutage kõik poldid ja mutrid kahe lihtvõtme (VM 13) abil kinni (ei sisaldu tarnekomplektis).

10. Käikuvõtmine

⚠ Tähelepanu!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

äitage betoonisegurit ainult siis, kui pole puuduvaid ega defektseid osi (nt kaitsekatted) ja ühendusjuhtmel ei esine kahjustusi.

10.1 Ülespanemine

- Pange betoonisegur horisontaalselt tasasele kövale aluspinnale. Takistage seejuures masina sissevajumist.

- Ärge pange betoonisegurit ühendusjuhtmele!

- Vedage ühendusjuhe nii, et ei saa kokku murda, muljuda ega muul viisil kahjustada.

Juhis:

Trummel peab olema paremale ja vasakule kallutatav. Trumli tühjendamiseks peab olema trumli all ruumi piisavale anumale (nt mördivann). Pidage masina ülespanemisel silmas, et on tagatud segamistrumli takistamatu tühjendamine.

10.2 Sisselülitamine/väljalülitamine (joon. 1)

⚠ TÄHELEPANU!

Vigastusoht!

Pöörlev segamistrummel vöib pöhjustada vigastusi.

- Ärge künitage töötavasse segamistrumlisse. - Ärge pistke liikuvasse segamistrumlisse esemeid (nt labidat või sarnast).

1. Ühendage sobiv pikenduskaabel betooniseguri ühendusjuhtmega.

2. Pistke pikenduskaabel pistikupessa.

3. Vajutage seadme käivitamiseks sisse-/väljalülitit (3) „I“ (roheline klahv).

4. Vajutage seadme väljalülitamiseks sisse-/väljalülitit (3) „0“ (punane klahv).

10.2.1 termokaitse

Ülekoormuse ja ülekuumenemise korral lülitab integree-ritud kaitselülitus seadme ohutusalastel põhjustel välja.

1. Oodake u 15 minutit, kuni mootor on maha jahtunud.
2. Käivitage seade uuesti, vajutades selleks sisse-/väljalülitit (5) „I“ (roheline klahv).

10.3 Trumli (1) seadmine (joon. 1, joon. 12a/12b)

Betooni ja mõrdi valmistamiseks peab olema betoonisegur teatud kindlas segamisasendis fikseerunud. Ainult õige segamisasend tagab parimad segamistulemused ja rikkevaba tööprotsessi.

1. Hoidke trumli (1) seadmiseks keeramisratast (7) alati korralikult kinni.
2. Vabastage keeramisseadis, vajutades selleks rakendusvarrast (16) jalaga allapoole. Seejuures va-bastatakse rasterdus rasterseibist (13).
3. Keerake trumlit (1) kuni segumaterjalile vastavale asendini.
4. Joon. 12a: Trumli asend mördi valmistamiseks.
5. Joon. 12b: Trumli asend betooni valmistamiseks.
6. Kui trummel (1) asub soovitud positsioonis, siis fik-seerige rakendusvarras (16) jälle rasterseibi (13) sisse.

10.4 Täitmine (joon. 12a + 12b)

⚠ TÄHELEPANU!

Tolmu sissehingamine võib põhjustada tervisekahjustusi. Ärge puudutage tsementi või lisandeid ilma kaitsekinnasteta.

• Kandke respiraatorit.
• Kandke kaitsekindaid ja ärge küünitage kunagi töötavasse segamistrumlisse.

⚠ HOIATUS!

Kaadumisoht!

Pöörake enne täitmist tähelepanu betooniseguri sei-sustabiilsusele.

• Käitage betoonisegurit ainult köval ja tasasel (kaadumiskindlal) aluspinnal.
• Ärge muutke täitmisel või töötava trumli korral be- tooniseguri asukohta.

• Käitage betoonisegurit ainult köval ja tasasel (kaadumiskindlal) aluspinnal.

• Vajutage seadme käivitamiseks sisse-/väljalülitit (3) „I“ (roheline klahv).

• Kontrollige segamisasendit rasterseibilt (13).
• Joon. 12a: Trumli asend mördi valmistamiseks.
• Joon. 12b: Trumli asend betooni valmistamiseks.
• Täitke segumaterjaliga liikuvat trumlit (1). Ärge täitke trumlit (1) üle. Ettevaatust! Liikuvate osa oht!
• Ärge visake materjali suure hooga trumlisse (1), et vältida selle kleepumist trumli (1) alaküljele. Lisage materjali väiksemates kogustes portsjoneeritult.
• Pöörake enne täitmist tähelepanu sellele, et trumli (1) ava on välja joondatud nii, et segumaterjal ei saa trumlist (1) välja kukkuda.

Juhis: Küsige segumaterjali koostise ja kvaliteedi kohta spetsialistilt nõu.

10.5 Tühjendamine (joon. 12c)

1. Asetage piisav anum (nt mördivann) trumli (1) alla. Pöörake tähelepanu sellele, et segumaterjal ei satu maapinnale.
2. Lukustage keeramisseadis lahti, tömmates selleks keeramisratast (1) enda poole. Seejuures vabasta-takse rasterdus rasterseibist (14).
3. Kallutage nüüd trumlit (1) tühjendamiseks aeglaselt allapoole.

11. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele.

Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele.

11.1 Kahjustunud elektriühendusjuhtmed

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustatud elektriühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste töttu eluohtlikud.

Kontrollige elektriühendusjuhtmeid regulaarselt kahjustuste suhtes. Pöörake tähelepanu sellele, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H07RN ühen- dusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.

Ühefaasilise vahelduvvoolumootori puhul soovitame me suure käivitusvooluga (alates 3000 vatti) masinate-le C 16A või K 16A kaitset!

12. Puhastamine

△ HOIATUS!

Vigastusoht!

Toode võib ootamatult käivituda ja seetõttu vigastusi põhjustada.

- Lülitage enne köiki puhastus- ja hooldustöid mootor välja.

- Tömmake enne köiki puhastustöid vörgupistik välja.

JUHIS!

Kahjustusoht!

Kui vesi tungib mootorimoodulisse, siis võib olla tagajärjeks mootorikahjustus. Ärge puhastage segamistrumlit kõvade esemetega (haamer, labidas). Mölkis segamistrummel halvendab segamisprotseduuri ja seda on lisaks keeruline puhastada.

- Puhastage toodet harja või kaabitsaga.

- Ärge kastke toodet vette või teistesse vedelikesse ega pritsige mootorimoodulit körgsurvepesuriga üle.

Me soovitame seadet iga kord vahetult pärast kasutamist seest ja väljast põhjalikult puhastada. Mustust ei tohi eemaldada kunagi haamri, labida või muu sarna-sega.

Iga kord pärast betooniseguri kasutamist:

1. Puhastage trummel (1) veega ja eemaldage tse- ment ning mördikoorikud harja või kaabitsaga.

2. Laske seadmel trumlisisemuse puhastamiseks mõne labidatäie kruusa ja veega ringelda.

13. Transportimine

⚠ HOIATUS!

Vigastusoht!

Toode võib ootamatult käivituda ja seetõttu vigastusi põhjustada.

- Lülitage enne transportimist mootor välja.

- Tõmmake võrgupistik välja.

13.1 Sõidukiga transportimine (joon. 13d)

1. Vabastage keeramisseadis, vajutades selleks rakendusvarrast (16) jalaga allapoole. Seejuures va-bastatakse rasterdus rasterseibist (13).

2. Seadke nüüd trummel (1) täiteavaga allapoole.

3. Eemaldage poldid seisujalast (8) ja rattateljega seisujalast (12).

4. Klappige seisujalg (8) ja rattateljega seisujalg (12) sisse.

5. Kindlustage betoonisegur pingutusrihmaga äralibisemise vastu.

6. Ärge töstke betoonisegurit kraanaga üles.

13.2 Transportimine töökohta (joon. 13d)

1. Vabastage keeramisseadis, vajutades selleks rakendusvarrast (16) jalaga allapoole. Seejuures va-bastatakse rasterdus rasterseibist (13).

2. Seadke nüüd trummel (1) täiteavaga allapoole.

3. Lühikeseks transportimiseks kallutage kergelt betoonisegurit ja transportige seda transpordiratastel (5).

14. Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, kül-mumiskindlas ning lastele kättesaamatus kohas. Opti-maalne ladustamistemperatuur on 5 ja 30°C vahel.

Katke betoonisegur kinni, et seda tolmu või niiskuse eest kaitsta.

Säilitage käitusjuhendit elektritööriista juures.

15. Hooldus

⚠ HOIATUS!

Vigastusoht!

Toode võib ootamatult käivituda ja seetõttu vigastusi põhjustada.

- Lülitage enne köiki hooldustöid mootor välja.

- Tõmmake enne kõiki hooldustöid võrgupistik välja.

15.1 Rihmapinge kontrollimine (joon. 11a)

Rihmapinge on tehases õigesti seadistatud. Rihmapin-get ei saa üle häälestada.

1. Eemaldage mootorimooduli (4) kate vabastades selleks mootorimoodulil (4) poldid (4a). Kasutage selleks ristpeakruvikeerajat (ei sisaldu tarnekomplektis).

2. Kontrollige rihmapinget. Sõrmega rihmale vajutades peaks rihm u 5 mm järele andma.

3. Pange mootorimooduli (4) kate jälle peale ja pingutage poldid (4a) kinni. Kasutage selleks ristpeakru-vikeerajat (ei sisaldu tarnekomplektis).

15.2 Rihma väljavahetamine

Rihmad on kuluosad, mis tuleb teatud kindla aja järel välja vahetada.

1. Eemaldage mootorimooduli (4) kate vabastades selleks mootorimoodulil (4) poldid (4a).

2. Tõmmake mootorikate maha.

3. Uue kiilrihma rihveldatud külg peaks osutama sissepanemisel väljapoole. Pöörake tähelepanu sellele, et monteerite esmalt kiilrihma alumise osa.

4. Kontrollige rihmapinget. Sörmega rihmale vajutades peaks rihm u 5 mm järele andma. Rihma pole võimalik üle pingutada.

5. Pange mootorimooduli (4) kate jälle peale ja pingutage poldid (4a) kinni.

15.3 Ühendused ja remondid

Elektrialase varustuse ühendamisi ja remonte tohib läbi viia ainult elektrispetsialist.

Küsimuste korra esitage palun järgnevad andmed:

- Mootori vooluliik

• Masina tüübisildi andmed

15.4 Teenindus-informatsioon

Tuleb silmas pidada, et selle toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgnevaid osi.

Kuluosad*: Rihm

* ei sisaldu tingimata tarnekomplektis!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

16. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seaduse (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi ko-gumisse või utiliseerimisse!

- Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata kujul välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.

- Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.

- Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!

- Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.

- Elektri- ja elektroonika-romuseadmed saab järgnevates kohtades tasuta ära anda:

- Avalik-õiguslikud utiliseerimis- või kogumispunk-tid (nt kommunaalsed toormejaamad).

- Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.

- Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.

- Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditee-nindusest.

- Tootja poolt eramajapidamisse uue elektriseadme ko-haletarnimise korral võib see anda lõppkasutaja järele-pärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.

- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

17. Rikete kõrvaldamine

Rike Võimalik Abinõu
Mootor ei käivitu	Võrgupinge puudub Kontrollige kaitset
	Ühenduskaabel defektne	Laske elektrispetsialistil kontrollida või uuendada
Mootor lülitub välja	Mootor üle koormatud Laske mootoril maha jahtuda
	Toite- ja heitõhuavad on mootori-moodulil määrdunud	Puhastage toite- ja heitõhuavad
Mootor töötab, trummel jääb seisma Kiilrihm libiseb Vahetage kiilrihm

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik öigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
