LIETOŠANAS INSTRUKCIJA MIX180 SCHEPPACH

Betona maisītājs Oriģinālās lietošanas instrukcijas tulkojums

Simbolu, kas atrodas uz ierīces, skaidrojums Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus! Novietojiet betona maisītāju horizontāli uz līdzenas un cietas pamatnes! Betona maisītāju lietošanas laikā nedrīkst pārvietot! Nelaidiet nepilnvarotas personas un bērnus klāt pie ierīces! Ierīcei ir aizsargizolācija! Ievērībai! Aizsardzības klase saglabājas tikai tad, ja servisa gadījumā tiek izmantoti oriģinālie izolācijas materiāli un netiek izmainītas izolācijas atstarpes. Pirms tīrīšanas vai apkopes atvienojiet tīkla kontaktspraudni! Size: 20 (mm) 40 (mm)Ø 25 mm129 x 70 Betona maisītāju drīkst lietot tikai ar pilnīgi noslēgtu aizsargmehānismu! Valkājiet aizsargapģērbu! Nelieciet rokas kustīgajā maisīšanas tvertnē! Uzmanību! Saspiešanas risks pie zobvainaga! Montāžas palīglīdzeklis! Skatiet: montāža, maisīšanas tvertnes augšdaļas montāža (6. att.) Ražojums atbilst spēkā esošajām Eiropas Direktīvām. Ražojums atbilst piemērojamām Serbijas vadlīnijām.www.scheppach.com

9. Maisīšanas tvertnes augšdaļa

10. Maisīšanas tvertnes apakšdaļa

12. Balsta kāja ar riteņa asi

Poz. Skaits Apzīmējums 2 2x Maisīšanas mehānisms 4 1x Motora bloks 5 2x Transportēšanas riteņi 7 1x Uzliekams rats 8 1x Balsta kāja 9 1x Maisīšanas tvertnes augšdaļa 10 1x Maisīšanas tvertnes apakšdaļa 11 1x Rāmja vidusdaļa 12 1x Balsta kāja ar riteņa asi 13 1x Rastra disks 14 1x Gultņa balsts 15 1x Drošības plāksne 16 1x Vadības stienis 17 1x Pagarinātāja stienis 18 8x Papildaprīkojuma komplekta maisiņš 19 1x Lietošanas instrukcija

4. Noteikumiem atbilstoša lietošana

Betona maisītājs ir izmatojams betona un javas maisī- šanai mājamatniecības jomā. Betona maisītājs ir pare- dzēts tikai privātajai lietošanai mājā un dārzā. Ražojumu drīkst izmantot tikai tam paredzētajam mēr- ķim. Ierīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojāju- miem vai savainojumiem, kas izriet no šādas lietoša- nas, ir atbildīgs lietotājs/operators un nevis ražotājs. Noteikumiem atbilstošas lietošanas sastāvdaļa ir arī lietošanas instrukcijā minēto drošības norādījumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošana.

Ražotājs: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Vācija Godātais klient! Vēlam prieku un izdošanos, strādājot ar šo jauno ra- žojumu. Norāde: Šī ražojuma ražotājs saskaņā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbil- dīgs par zaudējumiem, kas rodas šim ražojumam vai šī ražojuma dēļ saistībā ar:

• nelietpratīgu apkalpošanu

• lietošanas instrukcijas neievērošanu

• trešo personu, nepilnvarotu speciālistu veiktiem la- bošanas darbiem

• neoriģinālo rezerves daļu montāžu un nomaiņu

• noteikumiem neatbilstošu lietošanu

Ievērojiet! Lietošanas instrukcija ir šī ražojuma sastāvdaļa. Tajā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar ražojumu, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ražojuma uzticamību un darbmū- žu. Papildus šīs lietošanas instrukcijas drošības notei- kumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ražojuma lietošanu. Pirms ražojuma lietošanas iepazīstieties ar lietošanas un drošības norādījumiem. Lietojiet ražojumu tikai tādā veidā, kā ir aprakstīts, un norādītajām lietošanas jo- mām. Uzglabājiet lietošanas instrukciju drošā vietā un izsniedziet visus dokumentus, nododot ražojumu tālāk trešajai personai.

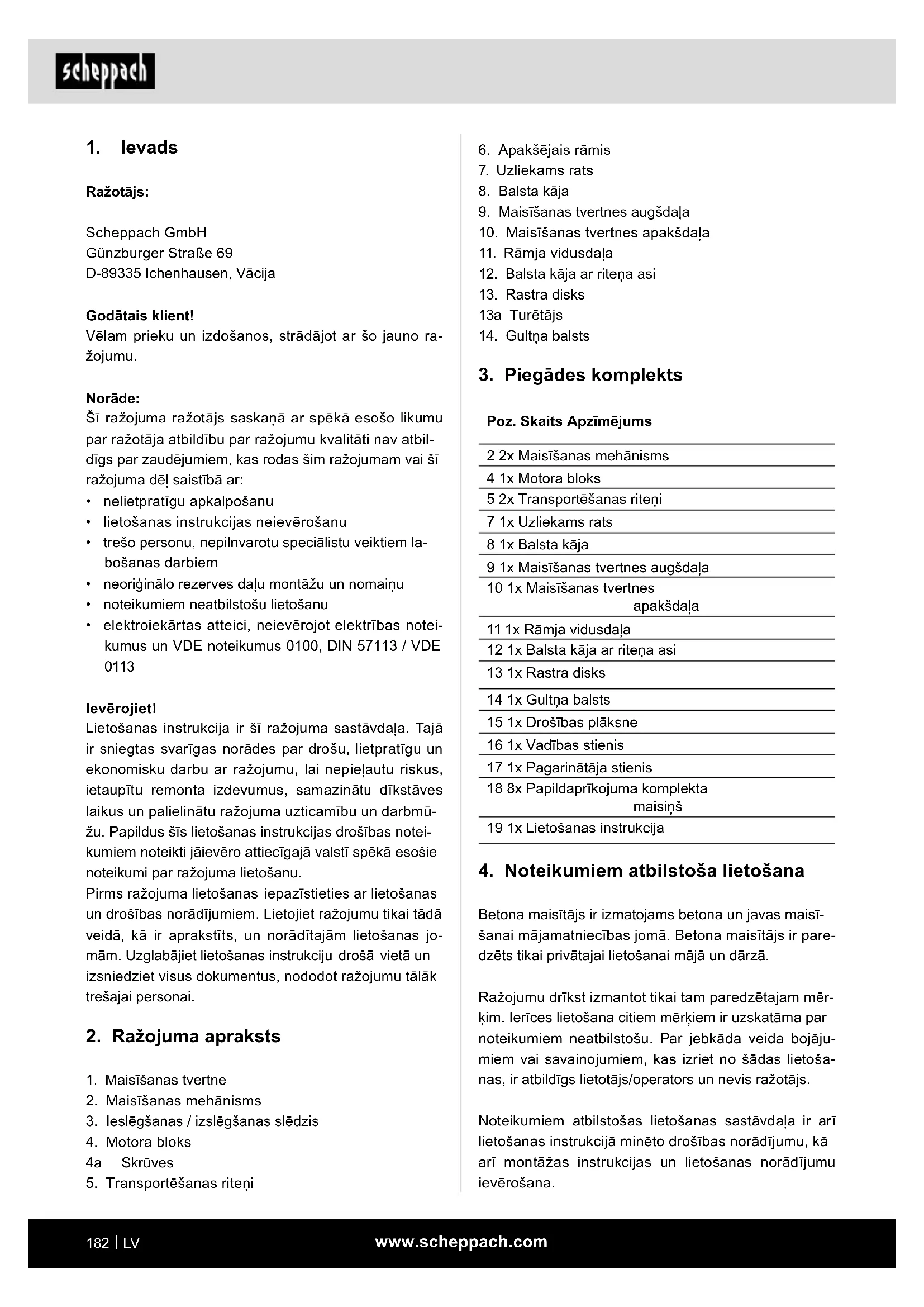

2. Ražojuma apraksts

1. Maisīšanas tvertne

2. Maisīšanas mehānisms

3. Ieslēgšanas / izslēgšanas slēdzis

5. Transportēšanas riteņiwww.scheppach.com

Pirms darba sākšanas ar šo ierīci izlasiet visas norādes.

• Ievērojiet visus drošības norādījumus un bīstamības norādes uz ierīces.

• Uzturiet visus drošības norādījumus un bīstamības norādes uz ražojuma pilnā skaitā salasāmā stāvoklī.

• Nedrīkst demontēt vai padarīt nelietojamus ražoju- ma drošības mehānismus.

• Pārbaudiet tīkla pieslēguma vadus. Neizmantojiet darbnederīgus savienošanas vadus.

• Pirms lietošanas sākšanas pārbaudiet ierīces parei- zo darbību.

• Nelaidiet nepiederošas personas un bērnus pie be- tona maisītāja.

• Personām, kuras atrodas alkohola, narkotisko vielu, medikamentu iespaidā, lietošana nav atļauta.

• Operatoram ir uzlikts par pienākumu lietot individu- ālos aizsardzības līdzekļus (IAL).

• Veicot darbus, ievērojiet piesardzību: Savainošanās risks, ko rada rotējošas daļas.

• Veiciet tīrīšanas un apkopes darbus, kā arī traucēju- mu novēršanu tikai tad, kad ir izslēgts motors. Atvie- nojiet tīkla kontaktspraudni!

• Elektroinstalācijas uzstādīšanas, labošanas un ap- kopes darbus drīkst veikt tikai speciālisti.

• Pēc pabeigtiem labošanas un apkopes darbiem ne- kavējoties jāuzstāda atpakaļ visi aizsargmehānismi un drošības mehānismi.

• Atstājot darba vietu, izslēdziet motoru un atvienojiet tīkla kontaktspraudni!

• Pievērsiet uzmanību pietiekamam apgaismojumam. Slikts apgaismojums var izšķirīgi palielināt savaino- šanās risku!

• Avārijas situācijā izslēdziet ierīci un atvienojiet tīkla kontaktspraudni!

• Nekad ieslēgtas ierīces gadījumā nenovietojiet ro- kas uz kustīgām ierīces daļām. Pastāv satverša- nas / uztīšanas risks, ko rada rotējoša maisīšanas tvertne vai rotējoši maisīšanas instrumenti.

• Ierīci nedrīkst lietot, kamēr to pārvieto uz citu vietu!

• Ierīci drīkst novietot tikai uz līdzenas virsmas!

• Pastāv indīgu tvaiku un putekļu ieelpošanas risks. Papildu drošības norādījumi betona maisītājam

• Betona maisītāju drīkst sākt lietot tikai pilnīgi sa- montētā veidā.

• Pirms lietošanas sākšanas pārbaudiet, vai savieno- šanas vadiem nav bojājumu.

• Lietojiet drošības apavus, cimdus, aizsargbrilles un respiratoru. Personām, kas ražojumu izmanto un apkopj, jāpār- zina ražojums un jābūt informētām par iespējamiem riskiem. Patvaļīga izmaiņu veikšana ražojumā pilnīgi atbrīvo ražotāju no atbildības par bojājumiem, kas radušies izmaiņu rezultātā. Ražojumu drīkst lietot tikai ar ražotāja oriģinālajām da- ļām un oriģinālajiem piederumiem. Jāievēro ražotāja drošības, darba un apkopes noteiku- mi, kā arī tehniskajos raksturlielumos minētie izmēri. Ņemiet vērā, ka mūsu ražojumi atbilstoši noteikumiem nav konstruēti komerciālai, amatnieciskai vai rūpnie- ciskai izmantošanai. Mēs nesniedzam garantiju, ja ražojumu izmanto komerciālos, amatniecības vai rūp- niecības uzņēmumos, kā arī līdzīgos darbos. Ražotājs nav atbildīgs par bojājumiem, kurus izraisījusi noteikumiem neatbilstoša lietošana vai nepareiza vadība. Lietošanas instrukcijā minēto signālvārdu skaidro- jums m BĪSTAMI Signālvārds, lai apzīmētu tieši gaidāmo bīstamības situāciju, ja to pieļauj, tad tās sekas ir nāve vai smags savainojums. m UZMANĪBU! Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt nenozīmīgs vai vidējs savainojums.

Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt ražojuma vai īpašuma materiālie zaudējumi.

5. Drošības norādījumi

Vispārējie drošības norādījumi m BRĪDINĀJUMS! Ja izmantojat elektroinstrumen- tus, jums vajadzētu ievērot turpmākos pamata pie- sardzības pasākumus, lai mazinātu ugunsgrēka, elektriskā trieciena un personu savainojumu risku.www.scheppach.com

Pilnas slodzes strāva 2,94 A 3,62 A Ietilpība 160 l 180 l Maisīšanas tvertnes atveres diametrs 390 mm 390 mm Aizsardzības pakāpe IP45D IP45D Darba režīms* S6 30% S6 30% Aizsardzības klase II II Izmēri 1260 x 850 x 1350 mm 1260 x 850 x 1400 mm Svars 53,8 kg 56,5 kg Paturētas tiesības veikt tehniskas izmaiņas! *S6 30 %: nepārtrauktas lietošanas režīms ar periodis- ku slodzi (cikla ilgums 10 min.) Lai nepieļaujami nesasildītu motoru, to drīkst darbināt 30 % no cikla ilguma ar norādīto nominālo jaudu, un pēc tam motors drīkst turpināt darboties 70 % no cikla ilguma bez slodzes. Troksnis un vibrācija m Brīdinājums! Troksnis var radīt smagas sekas jūsu veselībai. Ja ierī- ces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus. Trokšņa raksturlielumi Trokšņu vērtības bija noteiktas atbilstoši direktīvas 2005/88/EK prasībām. MIX160 MIX180 Skaņas spiediena līmenis L

2,77 dB 5,14 dB Skaņas jaudas līmenis, L

1,20 dB 1,40 dB Garantētais skaņas jaudas līmenis L

• Sargiet rokas un kājas no kustīgām daļām.

• Nelieciet rokas rotējošā maisīšanas tvertnē.

• Neievietojiet rotējošā maisīšanas tvertnē nekādus priekšmetus, piem., lāpstu vai tamlīdzīgus priekš- metus.

• Savainošanās risks rotējošas maisīšanas tvertnes gadījumā.

• Betona maisītāju drīkst lietot tikai ar oriģinālām re- zerves daļām.

• Betona maisītāja labošanas darbus drīkst veikt tikai pilnvaroti specializēti uzņēmumi.

• Neatstājiet darbībai gatavu betona maisītāju bez uzraudzības.

• Atstājot darba vietu, izslēdziet ierīci un atvienojiet tīkla kontaktspraudni.

Ražojums ir konstruēts atbilstoši tehniskās attīs- tības līmenim un atzītiem drošības tehnikas notei- kumiem. Tomēr darba laikā var rasties daži atliku- šie riski.

• Savainošanās risks, ko rada rotējošas daļas.

• Veselības apdraudējums, ko rada strāva, izmantojot nepienācīgus elektropieslēguma vadus.

• Pirms regulēšanas vai apkopes darbu veikšanas iz- slēdziet motoru un atvienojiet tīkla kontaktspraudni.

• Turklāt, neskatoties uz visiem veiktajiem piesardzī- bas pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.

• Atlikušos riskus var samazināt, ja ievēro “Drošības norādījumus” un “Noteikumiem atbilstošu lietoša- nu”, kā arī lietošanas instrukciju.

• Nepieļaujiet ierīces nejaušu iedarbināšanu: Pārlie- cinieties, vai ieslēgšanas / izslēgšanas slēdzis at- rodas pozīcijā "0", pirms ievietojat kontaktspraudni kontaktligzdā.

• Izmantojiet instrumentu, kas ieteikts šajā lietošanas instrukcijā. Tā panāksiet, ka ierīcei ir optimāla jauda.

• Kad ražojums darbojas, turiet rokas nost no darba zonas. m Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos aps- tākļos var traucēt aktīvo vai pasīvo medicīnisko implan- tu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elek- troinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.www.scheppach.com

2. Tad uzbīdiet paplāksni uz riteņa ass abās pusēs.

3. Ievietojiet šķelttapu caur riteņa ass ārējo urbumu

šķelttapas uz pretējām pusēm, izmantojot piemē- rotas kombinētās knaibles (nav iekļautas piegādes komplektā).

9.2 Balsta kājas (8), vadības stieņa (16) un paga-

rinātāja stieņa (17) montāža pie rāmja vidus- daļas (11) (papildaprīkojuma komplekta mai- siņš B) (5. att.)

1. Turiet balsta kāju (8) pie rāmja vidusdaļas (11), kā

parādīts attēlā. Izvēlieties urbumus, tā ka balsta kāja (8) atrodas dziļākajā pozīcijā.

2. Iebīdiet abas sešstūrgalvas skrūves M8x70 caur

3. Noksējiet skrūves, izmantojot attiecīgi vienu pa-

plāksni, vienu atsperpaplāksni un vienu uzgriezni M8.

4. Pievelciet visas skrūves, izmantojot divas uz-

griežņu atslēgas (atslēgas izmērs 13) (nav iekļau- tas piegādes komplektā).

5. Ievadiet vadības stieni (16) no apakšas caur šim

nolūkam paredzēto turētāju.

6. Ievietojiet atsperi no augšas pāri vadības stie-

nim (16) un turiet to pozīcijā, ievadot šķelttapu apakšējā urbumā.

7. Savienojiet vadības stieni (16) ar pagarinātāja

stieni (17), izmantojot sešstūrgalvas skrūvi M6x30. Noksējiet to ar uzgriezni M6.

8. Pievelciet skrūvi, izmantojot divas uzgriežņu atslē-

gas (atslēgas izmērs 10) (nav iekļautas piegādes komplektā).

9.3 Balsta kājas ar riteņa asi (12) un transportē-

šanas riteņu (5) montāža pie rāmja vidusda- ļas (11) (papildaprīkojuma komplekta maisi- ņš C) (6. att.)

1. Turiet balsta kāju ar riteņa asi (12) pie rāmja vidus-

daļas (11), kā parādīts attēlā.

2. Iebīdiet abas sešstūrgalvas skrūves M8x70 caur

3. Noksējiet skrūves, izmantojot attiecīgi vienu paplāk-

sni, vienu atsperpaplāksni un vienu uzgriezni M8.

4. Pievelciet visas skrūves, izmantojot divas uz-

griežņu atslēgas (atslēgas izmērs 13) (nav iekļau- tas piegādes komplektā).

• Izņemiet betona maisītāju kopā ar divām personām no kartona kastes.

• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).

• Pārbaudiet, vai piegādes komplekts ir pilnīgs.

• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sa- zinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.

• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām.

• Pirms lietošanas iepazīstieties ar ražojumu, izman- tojot lietošanas instrukciju.

• Piederumiem, kā arī nodilušo daļu aizvietošanai un rezerves daļām izmantojiet tikai oriģinālās daļas. Rezerves daļas saņemsiet savā tirdzniecības uzņē- mumā.

• Pasūtījumos norādiet mūsu preces numurus, kā arī ražojuma tipu un izgatavošanas gadu. m BĪSTAMI! Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

9. Uzbūve / pirms lietošanas sākšanas

m Ievērībai! Pirms lietošanas sākšanas noteikti pilnīgi uzstādiet ierīci! Lai atvieglotu montāžu, salikšanu vajadzētu veikt di- vām personām. Papildaprīkojuma komplekta maisiņi (A līdz H) satur visas montāžai nepieciešamās sīkās detaļas (skatiet

Montāžai nepieciešamais instruments (nav iekļauts piegādes komplektā):

• 2x uzgriežņu atslēgas, atslēgas izmērs 10

• 2x uzgriežņu atslēgas, atslēgas izmērs 13

• 1x uzgriežņu atslēga, atslēgas izmērs 16

• 1x kombinētas knaibles

• 1x krustveida skrūvgriezis

9.1 Transportēšanas riteņu (5) montāža (papilda-

prīkojuma komplekta maisiņš A) (4. att.)

1. Uzlieciet transportēšanas riteņus (5) uz balsta kā-

jas ar riteņa asi (12) abās pusēs.www.scheppach.com

3. Noksējiet maisīšanas tvertnes augšdaļu (9), pie-

liekot desmit skrūves M8x20, atspergredzenus un paplāksnes.

4. Pēc tam krustveidā pievelciet skrūves, izmantojot

uzgriežņu atslēgu, atslēgas izmērs 13 (nav iekļau- ta piegādes komplektā).

5. Ievadiet pa vienai skrūvei ar krustveida rievu

M10x20 no ārpuses caur maisīšanas tvertnes augšdaļu (9).

6. Uzbīdiet pa vienai gumijas paplāksnei uz nupat ie-

vadītajām skrūvēm ar krustveida rievu maisīšanas tvertnes augšdaļā (9).

7. Nostipriniet maisīšanas mehānisma (2) augšējo

galu, to uzliekot uz nupat ievietotajām skrūvēm ar krustveida rievu. Noksējiet to, izmantojot attiecīgi vienu paplāksni, vienu atsperpaplāksni un vienu uzgriezni M10.

8. Pēc tam pievelciet visas četras skrūves maisīša-

nas tvertnes apakšdaļā (10) un maisīšanas tvert- nes augšdaļā (9), izmantojot krustveida skrūvgrie- zi un uzgriežņu atslēgu, atslēgas izmērs 16 (nav iekļauts piegādes komplektā).

9.7 Uzliekamā rata (7) ar rastra disku (13) mon-

tāža (papildaprīkojuma komplekta maisiņš G) (10. att.)

1. Uzbīdiet uzliekamo ratu (7) ar iepriekš samontēto

rastra disku (13) uz ārējā atloka.

2. Noksējiet to pie turētāja (13a), izmantojot abas

sešstūrgalvas skrūves M8x20 un attiecīgi vienu paplāksni, vienu atsperpaplāksni un vienu uzgriez- ni M8. Turklāt uzmaniet, ka skrūves jāievieto no iekšpuses uz ārpusi.

3. Pēc tam pievelciet skrūves, izmantojot divas uz-

griežņu atslēgas (atslēgas izmērs 13) (nav iekļau- tas piegādes komplektā).

1. Novietojiet motora bloku (4) tā, lai vītņtapas sakris-

2. Tagad pilnīgi uzbīdiet motora bloku (4) uz vārpstas.

3. Pēc tam noksējiet motora bloku (4) pie vītņta-

pām, izmantojot divas paplāksnes un divus attu- ruzgriežņus M8.

4. Bīdiet sešstūrgalvas skrūvi M8x70 caur turētāju pie

motora bloka (4) un urbumu rāmja vidusdaļā (11).

5. Noksējiet skrūvi, izmantojot vienu paplāksni, vie-

nu atsperpaplāksni un vienu uzgriezni M8.

9.4 Maisīšanas tvertnes apakšdaļas (10) montā-

ža (papildaprīkojuma komplekta maisiņš D) (7. att.)

1. Uzlieciet gultņa balstu (14), kā parādīts attēlā, šim

nolūkam paredzētajā vietā maisīšanas tvertnes apakšdaļā (10).

2. Noksējiet maisīšanas tvertnes apakšdaļu (10),

izmantojot sprostgredzenu (skatiet attēlu).

3. Vienlaicīgi ievadiet maisīšanas tvertnes apakš-

daļas (10) gultni ar iepriekš samontēto gultņa balstu (14) apakšējā rāmja atverēs. Uzmaniet, lai gultņa balsts (14) atrastos virs balsta kājas ar ri- teņa asi (12).

4. Turklāt ievērojiet urbuma pozīciju.

5. Iebīdiet sešstūrgalvas skrūvi M8x65 caur urbumu.

6. Noksējiet skrūvi, izmantojot vienu paplāksni, vie-

nu atsperpaplāksni un vienu uzgriezni M8.

7. Noksējiet pretējo pusi, izmantojot drošības plāks-

ni (15) un abas sešstūrgalvas skrūves M8x20.

8. Noksējiet skrūves, izmantojot attiecīgi vienu paplāk-

sni, vienu atsperpaplāksni un vienu uzgriezni M8.

9. Pievelciet visas skrūves, izmantojot divas uz-

griežņu atslēgas (atslēgas izmērs 13) (nav iekļau- tas piegādes komplektā).

M10x20 no ārpuses caur maisīšanas tvertnes apakšdaļu (10).

2. Uzbīdiet pa vienai gumijas paplāksnei uz nupat ie-

vadītajām skrūvēm ar krustveida rievu maisīšanas tvertnes apakšdaļā (10).

3. Tagad uzlieciet maisīšanas mehānismu (2) uz uz-

stādītajām skrūvēm ar krustveida rievu un noksē- jiet to, izmantojot attiecīgi vienu paplāksni, vienu atsperpaplāksni un vienu uzgriezni M10.

4. Maisīšanas mehānismu (2) stingri pievelk tikai tad,

tiklīdz ir uzstādīta maisīšanas tvertnes augšda- ļa (9).

9.6 Maisīšanas tvertnes augšdaļas (9) montā-

ža (papildaprīkojuma komplekta maisiņš F) (9. att.)

1. Uzlieciet maisīšanas tvertnes augšdaļu (9) uz mai-

sīšanas tvertnes apakšdaļas (10). Pārliecinieties, vai augšējās un apakšējās maisīšanas tvertnes stiprinājuma urbumi savstarpēji atrodas vienā līnijā.

2. Ievērībai! Uzlīmētās bultiņas iezīmē maisīšanas

tvertnes apakšdaļas (10) un maisīšanas tvertnes augšdaļas (9) precīzo izkārtojumu.www.scheppach.com

2. Atkārtoti palaidiet ierīci, nospiežot ieslēgšanas /

izslēgšanas slēdzi (5) pozīcijā "I" (zaļais taustiņš).

10.3 Maisīšanas tvertnes (1) noregulēšana

(1. att., 12a/12b att.) Betona vai javas izgatavošanai betona maisītājam jābūt noksētam noteiktā maisīšanas pozīcijā. Tikai pareizā maisīšanas pozīcija nodrošina vislabākos mai- sīšanas rezultātus un garantē netraucētu darba norisi.

1. Maisīšanas tvertnes (1) pārvietošanai vienmēr labi

stipri noturiet uzliekamo ratu (7).

2. Atbrīvojiet pagrieziena palīgierīci, nospiežot vadī-

bas stieni (16) ar kāju uz leju. Turklāt tiek atbrīvota ksācija no rastra diska (13).

3. Pagrieziet maisīšanas tvertni (1) līdz maisāmā ma-

teriāla atbilstošam stāvoklim.

4. 12a att.: Maisīšanas tvertnes pozīcija javas izga-

5. 12b att.: Maisīšanas tvertnes pozīcija betona izga-

6. Ja maisīšanas tvertne (1) atrodas vajadzīgajā po-

zīcijā, atkārtoti noksējiet vadības stieni (16) rastra diskā (13).

10.4 Uzpilde (12a+12b att.)

m IEVĒRĪBAI! Bīstamība veselībai un savainošanās risks! Putekļu ieelpošana var radīt veselības kaitējumus. Nepieskarieties cementam vai piedevām bez aizsarg- cimdiem. - Lietojiet respiratora masku. - Lietojiet aizsargcimdus un nekad nelieciet rokas rotējošā maisīšanas tvertnē. m BRĪDINĀJUMS! Apgāšanās risks! Pirms uzpildes ievērojiet betona maisītāja stabilitāti. - Lietojiet betona maisītāju tikai uz cietas, līdzenas (stabilas) pamatnes. - Uzpildes vai rotējošas maisīšanas tvertnes laikā neveiciet betona maisītāja pārvietošanu. - Lietojiet betona maisītāju tikai uz cietas, līdzenas (stabilas) pamatnes.

1. Nospiediet ieslēgšanas / izslēgšanas slēdzi (3) po-

zīcijā "I" (zaļais taustiņš), lai palaistu ierīci.

2. Pārbaudiet maisīšanas pozīciju uz rastra diska (13).

3. 12a att.: Maisīšanas tvertnes pozīcija javas izga-

4. 12b att.: Maisīšanas tvertnes pozīcija betona izga-

divas uzgriežņu atslēgas (atslēgas izmērs 13) (nav iekļautas piegādes komplektā).

10. Lietošanas sākšana

m Ievērībai! Pirms lietošanas sākšanas noteikti pilnīgi uzstādiet ierīci! Lietojiet betona maisītāju tikai tad, kad netrūkst un nav bojātas nekādas daļas (piem., aizsargpārsegi), un ja savienošanas vadam nav bojājumu.

• Novietojiet betona maisītāju horizontāli uz līdzenas, cietas pamatnes. Turklāt novērsiet ierīces iegrimšanu.

• Nenovietojiet betona maisītāju uz savienošanas vada!

• Izvietojiet savienošanas vadu tā, lai to nevarētu sa- locīt, saspiest vai kādā citā veidā bojāt. Norāde: Maisīšanas tvertnei jābūt pagriežamai uz labo un uz kreiso pusi. Maisīšanas tvertnes iztukšošanai zem maisīšanas tvertnes jābūt vietai pietiekamai tvertnei (piem., javas vannai). Ierīces novietošanas laikā ievē- rojiet, lai būtu nodrošināta maisīšanas tvertnes netrau- cēta iztukšošana.

10.2 Ieslēgšana / izslēgšana (1. att.)

m IEVĒRĪBAI! Savainošanās risks! Rotējoša maisīšanas tvertne var radīt savainojumus. - Nelieciet rokas rotējošā maisīšanas tvertnē. - Neievietojiet rotējošā maisīšanas tvertnē nekā- dus priekšmetus (piem., lāpstu vai tamlīdzīgus priekšmetus).

1. Savienojiet piemērotu pagarinātāja kabeli ar beto-

na maisītāja savienošanas vadu.

2. Iespraudiet pagarinātāja kabeli kontaktligzdā.

3. Nospiediet ieslēgšanas / izslēgšanas slēdzi (3) po-

zīcijā "I" (zaļais taustiņš), lai palaistu ierīci.

4. Nospiediet ieslēgšanas / izslēgšanas slēdzi (3)

pozīcijā "0" (sarkanais taustiņš), lai izslēgtu ierīci.

10.2.1 Siltumaizsardzība

Pārslodzes un pārkaršanas gadījumā iebūvētā aizsar- dzības izslēgšana izslēdz ierīci drošības apsvērumu dēļ.

1. Nogaidiet apm. 15 minūtes, līdz motors ir atdzisis.www.scheppach.com

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai savienošanas vadus ar marķējumu H07RN. Tipa marķējuma uzdrukātais teksts uz pieslēguma ka- beļa ir obligāts. Vienfāzes maiņstrāvas motora gadījumā mēs iesakām mašīnām ar augstu palaides strāvu (sākot ar 3000 va- tiem) aizsardzību ar drošinātājiem C 16A vai K 16A!

m BRĪDINĀJUMS! Savainošanās risks! Ražojums var pēkšņi sākt darboties un tādējādi radīt savainojumus. - Pirms jebkādiem tīrīšanas un apkopes darbiem izslēdziet motoru. - Pirms jebkādiem tīrīšanas darbiem atvienojiet tīk- la kontaktspraudni. NORĀDE! Bojājumu risks! Ja motora blokā iekļūst ūdens, var rasties motora bojā- jumi. Neizdauziet maisīšanas tvertni ar cietiem priekš- metiem (āmuru, lāpstu utt.). Iespiesta maisīšanas tver- tne negatīvi ietekmē maisīšanas procesu, un turklāt to ir grūti iztīrīt. - Tīriet ražojumu ar suku vai kasīkli. - Neiegremdējiet ražojumu ūdenī vai citos šķidru- mos un neapsmidziniet motora bloku ar augst- spiediena tīrīšanas aparātu. Iesakām ierīci pamatīgi tīrīt uzreiz pēc katras lietošanas reizes iekšpusē un ārpusē. Netīrumus nekad nedrīkst noņemt ar āmuru, lāpstu un tamlīdzīgu priekšmetu. Pēc betona maisītāja katras lietošanas reizes:

1. Tīriet maisīšanas tvertni (1) ar ūdeni un noņemiet

cementu un javas kreveles ar suku vai kasīkli.

2. Maisīšanas tvertnes iekšpuses tīrīšanai ļaujiet ro-

tēt dažām lāpstām grants ar ūdeni.

m BRĪDINĀJUMS! Savainošanās risks! Ražojums var pēkšņi sākt darboties un tādējādi radīt savainojumus. - Pirms transportēšanas izslēdziet motoru. - Atvienojiet tīkla kontaktspraudni.

5. Iepildiet maisāmo materiālu rotējošā maisīšanas

tvertnē (1). Nepārpildiet maisīšanas tvertni (1). Uz- manību! Kustīgo daļu risks!

6. Nemetiet materiālu ar lielu vēzienu maisīšanas

tvertnē (1), lai nepieļautu salipšanu maisīšanas tvertnes (1) apakšpusē. Ievadiet materiālu nelielos daudzumos, sadalot pa porcijām.

7. Pirms uzpildes uzmaniet, lai maisīšanas tvert-

nes (1) atvere būtu ieregulēta tā, lai maisāmais ma- teriāls nevarētu izkrist no maisīšanas tvertnes (1). Norāde: Konsultējieties ar speciālistu par maisāmā materiāla sastāvu un kvalitāti.

zem maisīšanas tvertnes (1). Uzmaniet, lai maisā- mais materiāls nevarētu nokļūt uz pamatnes.

2. Atbloķējiet pagrieziena palīgierīci, pavelkot uz sevi

uzliekamo ratu (1). Turklāt tiek atbrīvota ksācija no rastra diska (14).

3. Tagad maisīšanas tvertnes (1) iztukšošanai lēnām

pagrieziet to uz leju.

11. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta tīkla pieslēgumam un izmantotajam pagarinā- tāja vadam jāatbilst šiem noteikumiem.

11.1 Bojāti elektropieslēguma vadi

Elektriskajiem pieslēguma vadiem bieži rodas izolāci- jas bojājumi. To iemesli var būt šādi:

• saspiedumi, ja pieslēguma vadus izvieto logu vai durvju ailās;

• locījuma vietas pieslēguma vada nepareizas nostip- rināšanas vai izvietošanas dēļ;

• griezuma vietas pieslēguma vadā, pārbraucot tam pāri;

• izolācijas bojājumi, izraujot no sienas kontaktligzdas;

• plaisas izolācijas novecošanas dēļ. Šādus bojātus elektropieslēguma vadus nedrīkst iz- mantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvī- bai. Regulāri pārbaudiet, vai pieslēguma vadiem nav bojā- jumu. Ievērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.www.scheppach.com

piegādes komplektā).

pievelciet skrūves (4a). Šim nolūkam izmanto- jiet krustveida skrūvgriezi (nav iekļauts piegādes komplektā).

15.2 Siksnas nomaiņa

Siksnas ir nodilstošās detaļas, kuras pēc noteikta laika jānomaina.

1. Noņemiet motora bloka (4) pārsegu, atskrūvējot

skrūves (4a) no motora bloka (4).

2. Noņemiet motora pārsegu.

3. Jaunās ķīļsiksnas rievotajai pusei ievietošanas

laikā vajadzētu būt vērstai uz āru. Uzmaniet, lai vispirms uzstādītu ķīļsiksnas apakšējo daļu.

4. Pārbaudiet siksnas spriegojumu. Izdarot spiedienu ar

pirkstu uz siksnas, siksnai vajadzētu atslābt par apm. 5 mm. Nav iespējams papildus nospriegot siksnu.

Elektriskā aprīkojuma pieslēgumus un labošanas dar- bus drīkst veikt tikai kvalicēts elektriķis. Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;

• ierīces datu plāksnītē norādītie dati;

15.4 Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli. Nodilstošās detaļas*: Siksna

• nav obligāti iekļauts piegādes komplektā! Rezerves daļas un piederumus saņemsiet mūsu ser- visa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

16. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu Iepakojuma materiāli ir pārstrādāja- mi. Utilizējiet iepakojumus atbilstoši apkārtējās vides prasībām.

13.1 Transportēšana ar transportlīdzekli (13d att.)

1. Atbrīvojiet pagrieziena palīgierīci, nospiežot vadī-

bas stieni (16) ar kāju uz leju. Turklāt tiek atbrīvota ksācija no rastra diska (13).

2. Tagad novietojiet maisīšanas tvertni (1) ar iepildes

3. Izskrūvējiet skrūves no balsta kājas (8) un balsta

kājas ar riteņa asi (12).

4. Pielokiet balsta kāju (8) un balsta kāju ar riteņa

5. Nodrošiniet betona maisītāju ar spriegošanas

siksnu pret izslīdēšanu.

6. Nepaceliet betona maisītāju ar celtni.

13.2 Transportēšana darba vietā (13d att.)

1. Atbrīvojiet pagrieziena palīgierīci, nospiežot vadī-

bas stieni (16) ar kāju uz leju. Turklāt tiek atbrīvota ksācija no rastra diska (13).

2. Tagad novietojiet maisīšanas tvertni (1) ar iepildes

3. Betona maisītāja transportēšanai nelielā attālumā

to mazliet sagāziet un transportējiet to uz trans- portēšanas riteņiem (5).

Glabājiet ierīci un tās piederumus tumšā, sausā un ne- salstošā, kā arī bērniem nepieejamā vietā. Ieteicamā glabāšanas temperatūra ir 5-30˚C. Apsedziet betona maisītāju, lai to pasargātu no putek- ļiem vai mitruma. Uzglabājiet lietošanas instrukciju pie elektroinstrumenta.

m BRĪDINĀJUMS! Savainošanās risks! Ražojums var pēkšņi sākt darboties un tādējādi radīt savainojumus. - Pirms jebkuriem apkopes darbiem izslēdziet mo- toru. - Pirms jebkādiem apkopes darbiem atvienojiet tīk- la kontaktspraudni.

15.1 Siksnas spriegojuma pārbaude (11a att.)

Siksnas spriegojums ir pareizi noregulēts rūpnīcā. Siksnas spriegojumu nevar pieregulēt.

1. Noņemiet motora bloka (4) pārsegu, atskrūvējot

- Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi. - Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekār- tas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savāk- šanas vietā jūsu tuvumā. - Citas ražotāja un izplatītāja papildu pieņemšanas atpakaļ prasības uzzināsiet attiecīgajā klientu servisā.

• Ja ražotājs veic jaunas elektroiekārtas piegādi pri- vātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

• Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībval- stīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasī- bas attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju. Norādes par Vācijas elektrisko un elektronisko ie- kārtu likumu (ElektroG) Nolietotās elektriskās un elektroniskās ie- kārtas nedrīkst izmest sadzīves atkritu- mos, bet gan tās jānodod šķirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus- tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci- jas likums par baterijām.

• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.

• Gala lietotājs patstāvīgi ir atbildīgs par savu per- sonīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!

• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utili- zēt sadzīves atkritumos.

• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās: - Publiski-tiesiskās utilizācijas vai savākšanas vie- tas (piem., komunālie būvlaukumi).

17. Traucējumu novēršana

Traucējums Iespējamais iemesls Novēršana Motors nesāk darboties Nav tīkla sprieguma Pārbaudiet drošinātājus Bojāts savienošanas kabelis Uzticiet pārbaudīt vai nomainīt kvali- cētam elektriķim Motors izslēdzas Motors pārslogots Ļaujiet motoram atdzist Motora bloka pieplūdes un izplū- des gaisa atveres ir netīras Iztīriet pieplūdes un izplūdes gaisa atveres Motors darbojas, maisīšanas tvertne nekustas Ķīļsiksna izslīd Nomainiet ķīļsiksnuwww.scheppach.com

18. Atbilstības deklarācija
