PM1400 - Cementa maisītājs SCHEPPACH - Bezmaksas lietošanas instrukcija

Produkta veids	Cementa maisītājs
Zīmols	Scheppach
Modelis	PM1400
Patērētā jauda	1400 W
Nominālais spriegums	230 V ~ 50 Hz
Tukšgaitas ātrums (2 ātrumi)	0-570 min⁻¹ / 0-760 min⁻¹
Maisīšanas instrumenta stiprinājums	M14
Aizsardzības klase	II (dubultā izolācija)
Svars	4,9 kg
Skaņas spiediena līmenis	89 dB (K=3 dB)
Skaņas jaudas līmenis	100 dB (K=3 dB)
Vibrāciju emisijas vērtība	5,673 m/s² (K=1,5 m/s²)
Piemērotie materiāli	Krāsas, javas, līmes, ģipsis, kaļķi, cements, betons, apmetumi
Iekļautie maisītāju veidi	Kreisā rotācija (šķidrumiem), labā rotācija (viskoziem)
Transmisija	2 mehāniskie ātrumi
Ātruma regulators	Nepārtraukti mainīgs elektroniskais
Drošības slēdzis	Jā (bloķēšana)
Nodiluma daļas	Oglekļa birstes, maisītāji
Apkope	Tīrīt ventilācijas spraugas, nomainīt nolietotās oglekļa birstes
Uzglabāšana	Sausa vieta, pasargāta no laikapstākļiem, bērniem nepieejamā vietā
Atbilstība	ES direktīvas, VDE, DIN

Bieži uzdotie jautājumi - PM1400 SCHEPPACH

Kā iedarbināt Scheppach PM1400 maisītāju?

Nospiediet Ieslēgšanas/izslēgšanas slēdža drošību (8) un turiet to nospiestu, pēc tam nospiediet ieslēgšanas/izslēgšanas slēdzi (7), lai iedarbinātu. Atlaidiet drošību, kad ierīce darbojas.

Kā mainīt ātrumu uz PM1400?

Pagrieziet ātruma pārslēdzēju (4) par 180°. Ja selektors neieslēdzas, nedaudz pagrieziet maisītāju. 1. ātrums: 0-570 min⁻¹, 2. ātrums: 0-760 min⁻¹.

Kādus materiālus var maisīt ar šo maisītāju?

Tas ir piemērots šķidriem un pulverveida būvmateriāliem: krāsas, lakas, līmes, javas, ģipsis, kaļķi, cements, betons, apmetumi. Nejauciet pārtikas produktus.

Kā tīrīt maisītāju pēc lietošanas?

Atvienojiet kontaktdakšu un gaidiet pilnīgu apstāšanos. Notīriet maisītājus ar drānu vai mīkstu suku. Neizmantojiet ūdeni vai šķīdinātājus. Uzturiet ventilācijas spraugas tīras.

Kad jānomaina oglekļa birstes?

Oglekļa birstes nolietojas lietošanas laikā. Lieciet tās nomainīt pēcpārdošanas servisā, kad tās ir nolietotas. Rezerves birstes ir iekļautas (ref. 3907801002).

Kādi ir svarīgākie drošības pasākumi?

Valkājiet aizsargbrilles, dzirdes aizsardzību un putekļu masku. Turiet ierīci ar abām rokām. Nekad nelieciet rokas traukā darbības laikā. Atvienojiet pirms jebkādas regulēšanas.

Kā uzglabāt PM1400?

Notīriet mašīnu un uzglabājiet to sausā un drošā vietā, bērniem nepieejamā vietā. Izvairieties no ekstremālām temperatūrām un mitruma. Neglabājiet to plastmasas maisiņos.

Kādi piederumi ir iekļauti ar maisītāju?

Piegādāts ar: maisīšanas stieni, diviem maisītāju instrumentiem (K3 un K4), divām rezerves oglekļa birstēm, divām uzgriežņu atslēgām (19 un 22 mm) un lietošanas instrukciju.

Ko darīt, ja motors neiedarbojas?

Pārbaudiet tīkla spriegumu un drošinātājus. Pārbaudiet barošanas kabeli: ja tas ir bojāts, nomainiet to. Ja problēma turpinās, sazinieties ar ražotāju vai kvalificētu elektriķi.

Vai šis maisītājs ir piemērots profesionālai lietošanai?

PM1400 ir paredzēts mājsaimniecības un amatieru lietošanai. Ražotājs neuzņemas atbildību par komerciālu, amatniecības vai rūpniecisku izmantošanu.

LIETOŠANAS INSTRUKCIJA PM1400 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādīju-mus!
	Valkājiet ausu aizsargus.
	Putekļu veidošanās gadījumā lietojiet putekļu aizsargmasku.
	Lietojiet aizsargbrilles.
	Aizsardzības klase II
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Produkts atbilst piemērojamām Serbijas vadlīnijām.

Satura rādītājs: Lappuse:

1. levads.... 163
2. lerīces apraksts (1. att.) 163
3. Piegādes komplekts 163
4. Noteikumiem atbilstoša lietošana....163
5. Vispārīgie drošības norādījumi 164
6. Tehniskie raksturlielumi 166
7. Izpakošana....167
8. Salikšana (2.-4. att.).... 167
9. Lietošanas sākšana....167
10. Apkope un kopšana.... 168
11. Pieslēgšana elektrotīklam 168
12. Glabāšana 169
13. Utilizēšana un atkārtota izmantošana.... 169
14. Traucējumu novēršana.... 170
15. Atbilstības deklarācija....266

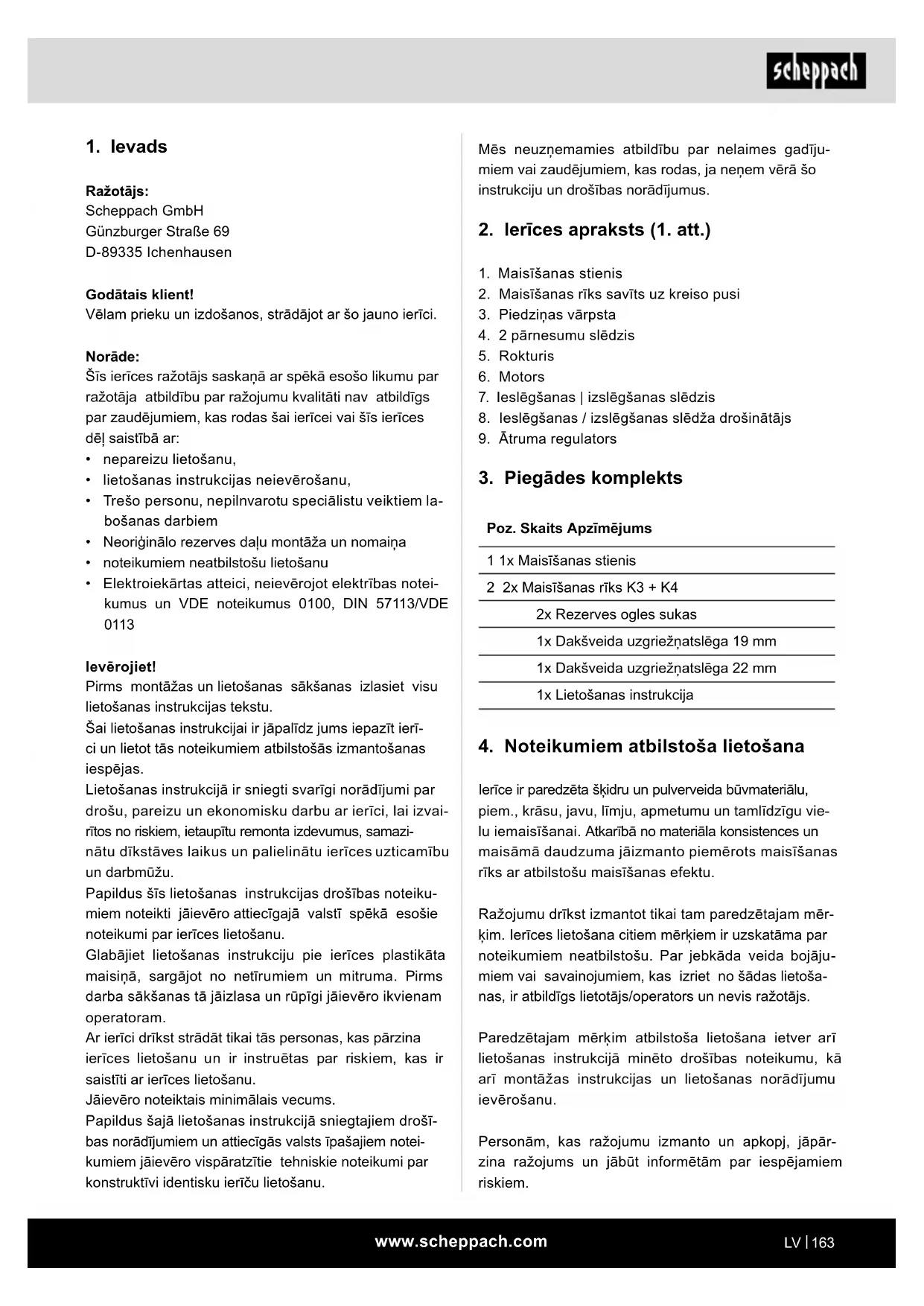

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde:

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• Trešo personu, nepilnvarotu speciālistu veiktiem la-bošanas darbiem
• Neoriğinālo rezerves daļu montāža un nomaiņa
  • noteikumiem neatbilstošu lietošanu
• Elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE 0113

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz jums iepazīt ieri- ci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvai-rītos no riskiem, ietaupītu remonta izdevumus, samazi-nātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.

Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu.

Jāievēro noteiktais minimālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (1. att.)

1. Maisīšanas stienis
2. Maisīšanas rīks savīts uz kreiso pusi
3. Piedziņas vārpsta
4. 2 pārnesumu slēdzis
5. Rokturis
6. Motors
7. leslēgšanas | izslēgšanas slēdzis
8. leslēgšanas / izslēgšanas slēdža drošinātājs
9. Ātruma regulators

3. Piegādes komplekts

Poz. Skaits Apzimējums

1 1x Maisīšanas stienis

2 2x Maisīšanas rīks K3 + K4

2x Rezerves ogles sukas

1x Dakšveida uzgriežņatslēga 19 mm

1x Dakšveida uzgriežņatslēga 22 mm

1x Lietošanas instrukcija

4. Noteikumiem atbilstoša lietošana

lerīce ir paredzēta šķidru un pulverveida būvmateriālu, piem., krāsu, javu, līmju, apmetumu un tamlīdzīgu vie-lu iemaisīšanai. Atkarībā no materiāla konsistences un maisāmā daudzuma jāizmanto piemērots maisīšanas rīks ar atbilstošu maisīšanas efektu.

Ražojumu drīkst izmantot tikai tam paredzētajam mērķim. Ierīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojāju-miem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Paredzētajam mērķim atbilstoša lietošana ietver arī lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu.

Personām, kas ražojumu izmanto un apkopj, jāpār-zina ražojums un jābūt informētām par iespējamiem riskiem.

Patvalīga izmainu veikšana ražojumā pilnīgi atbrīvo ražotāju no atbildības par bojājumiem, kas radušies izmainu rezultātā.

Ražojumu drīkst lietot tikai ar ražotāja originālajām da- lām un originālajiem piederumiem.

Jäievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri.

Nemiet vērā, ka mūsu ražojumi atbilstoši noteikumiem nav konstruēti komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs nesniedzam garantiju, ja ražojumu izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Vispārīgie drošības norādījumi

Elektroinstrumentu vispārējie drošības norādījumi

⚠ BRĪDINĀJUMS!

Izlasiet visus drošības norādījumus, norādes, ilustrācijas un tehniskos raksturlielumus, ar kuriem šis elektroinstruments ir apgādāts.

Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus.

Uzglabājiet visus drošības norādījumus un norādes turpmākām uzzinām.

Drošības norādījumos izmantotais jēdziens “Elektro-instruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotīkla (ar tīkla vadu), un uz elektroinstrumentiem, kurus darbina no akumulatora (bez tīkla vada).

1. Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
b) Nedarbojieties ar elektroinstrumentu sprādzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekļi. Elektroinstrumenti ģenerē dzirksteles, kas var aizdedzināt putekļus vai tvaikus.
c) Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

2. Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrīkst izmainīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudni un piemērotas kontaktligzdas mazina elektriskā trieciena risku.
b) Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkoju-mu, plītīm un ledusskapjiem. Pastāv paaugsti-nāts elektriskā trieciena risks, ja jūsu ēermenis ir iezemēts.
c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens ieklūšana elektroierīcē palielina elektriskā trieciena risku.
d) Neizmantojiet savienošanas vadu citam no-lūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, ellas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads pa-lielina elektriskā trieciena risku.
e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku.
f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aiz-sargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

3. Personu drošība

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.

b) Lietojiet individuālu aizsargaprīkojumu un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargkīvere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.

c) Nepieļaujiet nejaušu lietošanas sākšanu. Pārliecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi.

d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstrumenta rotējošā dalā, var radīt savainojumus.

e) Nepieļaujiet nedabisku stāju. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tā-dējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.

f) Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un apgērbu no kustīgajām daļām. Kustīgās daļas var satvert valīgu apgērbu, rotaslietas vai garus matus.

g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var novērst putekļu radītus apdraudējumus.

h) Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības tehnikas noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes dalās radīt smagus savainojumus.

4. Elektroinstrumenta izmantošana un apkalpošana

a) Nepārslogojiet elektroinstrumentu. Izmanto-jiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.

b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsa-labo.

c) Atvienojiet kontaktspraudni no kontaktligz-das un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.

d) Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas.

e) Rūpīgi kopiet elektroinstrumentus un piederumus. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.

f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi.

g) Izmantojiet elektroinstrumentu, piederumus un darbinstrumentu utt. atbilstoši šim norā-dēm. Turklāt ņemiet vērā darba apstāklus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.

h) Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un ziežvielu. Slideni rokturi un satveršanas virsmas neatlauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

5. Serviss

a) Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai originālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

⚠ IEVÊRĪBAI!

Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms ierīces vadīšanas ieteicams konsultēties ar ārstu un ražotāju.

Drošības norādījumi maisīšanas ierīcei

a) Turiet elektroinstrumentu ar abām rokām aiz šim nolūkam paredzētajiem rokturiem. Kontroles zaudēšana var radīt savainojumus.

b) Bīstamas vides nepieļaušanai, samaisot aizdedzināmās vielas, nodrošiniet pietiekamu pieplūdes ventilāciju. Var notikt veidojošos tvai-ku ieelpošana vai aizdedzināšana ar elektroinstrumenta ĝenerētajām dzirkstelēm.
c) Nesamaisiet pārtikas produktus. Elektroinstrumenti un to darbinstrumenti nav konstruēti pārtikas produktu apstrādei.
d) Sargājiet tikla pieslēguma vadu no darba zonas. Tikla vads var iekerties maisīšanas stienī.
e) Nodrošiniet maisišanas tvertnes stabilu un drošu poziciju. Nepienacīgi nostiprināta tvertne var negaidīti pārvietoties.
f) Uzmaniet, lai škidrums netiktu smidzināts pret elektroinstrumenta korpusu. Elektroinstrumentā iekļuvušais škidrums var radīt bojājumu un elektrisko triecienu.
g) levērojiet samaisāmā materiāla norādes un drošības norādījumus. Samaisāmais materiāls var būt kaitīgs veselībai.
h) Ja elektroinstruments iekrīt samaisāmajā materiālā, nekavējoties atvienojiet tīkla kontakt-spraudni un uzticiet kvalificētam speciālistam pārbaudīt elektroinstrumentu. levietojot rokas tvertnē, kad tajā vēl atrodas pie kontaktligzdas pievienots elektroinstruments, var rasties elektriskais trieciens.
i) Maisišanas procesa laikā neievietojiet rokas maisišanas tvertnē vai neievadiet citus priekš-metus. Kontakts ar maisišanas stieni var radīt no-pietnus savainojumus.
j) Laujiet elektroinstrumentam säkt un pärstät darboties tikai maisišanas tvertnë. Maisišanas stienis var nekontrolëti tikt aizsviests vai salocïts.

Atlikušie riski

⚠ lerīce ir konstruēta saskaņā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Pirkstu un roku savainošanās risks, ko rada rotējošs maisīšanas stienis.
• Apdraudējums, ko rada strāva, izmantojot nepienācīgus elektropieslēguma vadus.
• Turklāt, neskatoties uz visiem veiktajiem piesardzības pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.
• Atlikušos riskus var minimizēt, ja kopā ievēro drošī-bas norādījumus un noteikumiem atbilstošu lietošanu, kā arī lietošanas instrukciju.

6. Tehniskie raksturlielumi

Nominālais spriegums 230 V\~ 50 Hz

Patērējamā jauda 1400 W
Tukšgaitas apgriezienu skaits	0-570 min ^-1 / 0-760 min ^-1
Maisīšanas rīka satvērējs M14
Aizsardzības klase II
Svars 4,9 kg

Paturētas tiesības veikt tehniskas izmaiņas!

Troksnis un vibrācija

Trokšna un vibrācijas parametri bija noteikti atbilstoši standarta EN 60745 prasībām.

Skaņas spiediena līmenis L_pA	89 dB
Kļūda K_pA	3 dB
Skaņas jaudas līmenis, L_WA	100 dB
Kļūda K_WA	3 dB

Valkājiet ausu aizsargus.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

Vibrācijas kopējās vērtības (triju virzienu vektoru summa) noteiktas atbilstoši standarta EN 60745 prasībām.

Vibrācijas emisijas vērtība a _h = 5,673 m/s ^2

Klūda K = 1,5 m/s ^2

Papildu informācija par elektroinstrumentiem Brīdinājums!

Norādītā vibrācijas emisijas vērtība ir izmērīta saska- nā ar standartizētu pārbaudes metodi, un var atšķirties atkarībā no elektroinstrumenta lietošanas veida, un iz- ņēmuma gadījumos tā var pārsniegt norādīto vērtību.

Norādīto vibrācijas emisijas vērtību var izmantot elektroinstrumenta salīdzinājumam ar citu elektroinstrumentu.

Norādīto vibrācijas emisijas vērtību var izmantot arī vērtības samazināšanas novērtējumam.

lerobežojiet skañas intensitātes līmeni un vibrāciju līdz minimumam!

• Izmantojiet tikai nevainojamas ierīces.
• Regulāri apkopiet un tīriet ierīci.
• Pielāgojiet savu darba veidu ierīcei.

• Nepārslogojiet ierīci.

• Ja nepieciešams, uzticiet pārbaudīt ierīci.

• Izslēdziet ierīci, kad to nelietojat.
• Lietojiet cimdus.

7. Izpakošana

• Atveriet iepakojumu un uzmanīgi izņemiet ražojumu.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ražojumam un piederumiem transportēšanas laikā nav radušies bojājumi. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.
• Pirms lietošanas iepazīstieties ar ražojumu, izman-tojot lietošanas instrukciju.
• Piederumiem, kā arī dilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uzņēmumā.
• Pasūtījumos norādiet mūsu preces numurus, kā arī ražojuma tipu un izgatavošanas gadu.

⚠ BRĪDINĀJUMS!

Ražojuma un iepakojuma materiāls nav rotaṭlietas! Bērni nedrīkst rotaṭāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

8. Salikšana (2.-4. att.)

⚠️ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi samontējiet ražojumu!

1) Grieziet maisišanas stieni (1) pulkstenrādītāja virzienā maisišanas elementā (2). (2. att.)
2) Pēc tam savienoto maisīšanas stieni ieskrūvējiet piedziņas vārpstā (3). (3. att.).

APDRAUDÉJUMS!

Izmantojiet tikai tādu maisīšanas stieni, kas ir piemērots un paredzēts maisāmajam materiālam. Nepareizs maisīšanas stienis pārslodzes dēļ var izraisīt ierīces bojājumus un nelaimes gadījumus! Lai noņemtu, izskrūvējiet maisīšanas stieni pretē- ji pulksteņrādītāju kustības virzienam no piedziņas vārpstas. Stienis var ľoti stingri turēties tā uztvērējā. Šādā gadījumā uztvērējs ar atslēgu jāpietur pret grie- šanos līdzi. (4. att.)

9. Lietošanas sākšana

leslēgšana un izslēgšana

leslēgšana (1. att.)

lespiediet ieslēgšanas / izslēgšanas slēdža drošinātāju (8) un turiet to nospiestu; tagad varat nospiest ieslēgšanas / izslēgšanas slēdzi (7), lai iedarbinātu rokās turamo maisīšanas ierīci. Tiklīdz ierīce sāk darboties, varat atlaist ieslēgšanas / izslēgšanas slēdža drošinātāju (8).

Izslēgšana (1. att.)

Atlaidiet ieslēgšanas / izslēgšanas slēdzi (7). leslēgšanas / izslēgšanas slēdža (8) drošinātājs automātiski izslēdzas.

Ātruma regulators (1. att.)

Ar ātruma regulatoru (9) var pakāpeniski noregulēt ierīces apgriezienu skaitu. Maisāmā materiāla veids nosaka to, kāds ir nepieciešamais ātrums. Attiecīgi nepieciešamo optimālo ātrumu vislabāk iemācīsities no praktiskās pieredzes.

2 pārnesumu pārvads (1. att.)

Ierīce ir aprīkota ar 2 pārnesumu pārvadu. Ja nav iespējams nofiksēt pārnesuma izvēles slēdzi, mazliet pagrieziet maisītāju.

• Pārnesuma izvēlei pagrieziet slēdzi (4) par 180°.
• Pārnesums: 0 min līdz 570 min ^-1
• Pārnesums: 0 min līdz 760 min ^-1

Nospiediet slēdzi tikai apstādinātā stāvoklī.

Darbs ar krāsas un javas maisīšanas rīku

• Maisīšanas rīka maiņas laikā jāatvieno tīkla kontakt-spraudnis
• levietojot maisāmajā materiālā vai izņemot no mai-sāmā materiāla, strādājiet ar samazinātu apgrie-zienu skaitu. Pēc pilnīgas ievietošanas palieliniet apgriezienu skaitu līdz maksimumam, lai būtu nodrošināta pietiekama motora dzesēšana.
• Maisišanas procesa laikā vadiet ierīci pa maisišanas tvertni. Maisiet tik ilgi, līdz viss maisāmais materiāls ir pilnīgi samaisīts.
• Pēc maisīšanas darbu pabeigšanas notīriet maisīšanas rīku.

Maisišanas rīku izmantošanas joma (1. att.)

• Uz kreiso pusi savīto maisīšanas rīku (2a) izmanto šķidri plūstošām vielām, piem.: dažāda veida krāsas, lakas, caurspīdīgas krāsas, klīsteri, šķidras mastikas, bitumens, kīmiskās vielas, svina mīnijs, cementa javas
• Uz labo pusi savīto maisīšanas rīku (2b) izmanto stigrām vielām, piem.: līmes java un gatava java, montāžas līme, ĝipsis, kałkis, cementa apmetums, klons, betons, fližu līme, līme, špaktelēšanas tepe, pastas, granulāti

10. Apkope un kopšana

Pirms katra apkopes un tīrīšanas darba:

• Izslēdziet ierīci
• Nogaidiet ierīces apstādināto stāvokli
• Atvienojiet tikla kontaktspraudni

Izmantojiet tikai oriğinālās daļas. Citas daļas var radīt neparedzamus bojājumus un savainojumus.

Jebkurus tehniskās uzturēšanas darbus, kas pārsniedz instrukcijā minēto, drīkst veikt tikai ražotājs vai klientu serviss.

Uzglabājiet ierīces bērniem nepieejamā vietā.

levērojiet turpmāko informāciju, lai saglabātu ierīces darbderīgumu:

• Uzturiet ventilācijas spraugas brīvas un tīras
- Notīriet puteklus un piesārnojumus, izmantojot lupatiņu vai mīkstu suku
- Netīriet ierīci ar tekošu ūdeni vai spiediena ūdens strūklas tīrīšanas aparātiem.
- Neizmantojiet plastmasas dałam škīdinātājus (benzīnu, spirtu utt.), jo tie var bojāt plastmasas daļas.
- Notīriet maisītājus.

- Maisišanas ierīce ir aprīkota ar ogles sukām. Nolietojuma gadījumā uzticiet klientu servisam nomainīt ogles sukas.

Pašu drošībai regulāri pārbaudiet, vai maisītājam nav bojājumu. Nekavējoties nomainiet bojātu maisītāju.

Regulāri pārbaudiet maisītāja vārpstu. Vairs nedrīkst lietot maisīšanas ierīci ar bojātu maisītāja vārpstu. Uzticiet ierīci salabot klientu servisam.

Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Dilstošas detaļas*: maisīšanas stienis, ogles sukas

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus saņemsiet mūsu ser- visa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

Rezerves daļas / piederumi

Ogles sukas - preces Nr.: 3907801002

Uz labo pusi savītais maisītāja

stienis - preces Nr.: 5907800702

Uz kreiso pusi savītais maisītāja

stienis - preces Nr.: 5907800701

Maisītāja uzgalis - preces Nr.: 3907801009

11. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

• Ražojums izpilda standarta EN 61000-3-11 prasības un uz to attiecas speciālie pieslēgšanas noteikumi. Tas nozīmē, ka izmantošana pie brīvi izvēlētajām pieslēguma vietām nav pieļaujama.
• Ražojums nelabvēlīgu tīkla parametru gadījumā var radīt pārejošas sprieguma svārstības.
• Ražojums ir paredzēts izmantošanai pie pieslēguma vietām
  a) kas nepārsniedz maksimāli pieļaujamo elektrotīk-la pretestību “Z” (Zmax. = 0,25 Ω), vai
  b) kurām elektrotīklam ilgstošas strāvas slodzes noturēšanas spēja ir vismaz 100 A katrai fāzei.
• Jums ka lietotājam jāpārliecinās, ja nepieciešams, konsultējoties ar elektroapgādes uznēmumu, vai pieslēguma vieta, kurā vēlaties lietot ražojumu, izpil-da kādu no divām prasībām a) vai b).

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• pārlocījuma vietas pieslēguma vada nepareizas no- stiprināšanas vai izvietošanas dēļ;
• griezuma vietas pieslēguma vada pārbraukšanas dēļ;
• izolācijas bojājumi, izraujot no sienas kontaktligz-das;
• plaisas izolācijas novecošanās dēļ.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzī-vībai.

Regulāri pārbaudiet savienošanas vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar markējumu H05VV-F.

Tipa markejuma uzdrukatais teksts uz savienošanas vada ir obligats.

Mainstrāvas motors

• Tīkla spriegumam jābūt 220 - 240 V\~.
- Līdz 25 m gariem pagarinātāja vadiem jābūt ar 1,5 kvadrātmilimetru škērsgriezumu.

Elektroiekārtas pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektrikis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
- ierīces datu plāksnītē norādītie dati;
• motora datu plāksnītē norādītie dati.

Pievienošanas veids X

Ja tiek sabojāts šī ražojuma tīkla pieslēguma vads, tas jānomaina ar īpaši sagatavotu tīkla pieslēguma vadu, kas pieejams pie ražotāja vai tā klientu servisā.

12. Glabāšana

• Visa ierīce un piederumi ir pamatīgi jānotīra.
• Vienmēr uzglabājiet ierīci bērniem nepieejamā vietā. Novietojiet stabilā pozīcijā sausā un drošā vietā, kurā nav iespējama ħoti augstas vai ħoti zemas temperatūras rašanās.
• Uzglabāšanai novietoto ierīci pasargājiet no saules starojuma, novietojot ierīci pēc iespējas aptumšo-tā vietā.
• lerīci nedrīkst ievietot neilona vai plastmasas maisā vai apsegt ar šo materiāli brezentu, jo šie materiāli veicina mitruma rašanos.

13. Utilizēšana un atkārtota izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

• Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

• Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi.
• Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.
• Citas ražotāja un izplatītāja papildu pienemšanas atpakaļ prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

14. Traucējumu novēršana

Traucējums lespējamais cēlonis Novēršana
Motors nesāk darboties	Nav tīkla sprieguma (elektroapgā- des pārtraukums)	Pārbaudiet aizsardzību ar drošinātāju
	Bojāts savienošanas kabelis	Uzticiet (kvalificētam elektriķim) nomainīt kabeli vai pārbaudīt kabeliVairs nelietojiet bojātos kabeļus
	Bojāts motors vai slēdzis	Problēmas novēršanai vērsieties pie ražotāja vai kādā no viņa minētajiem uzņēmumiem
Neparastas vibrācijas	Bojāts maisītājs Nomainiet maisītāju
	Bojāta maisītāja vārpsta	Problēmas novēršanai vērsieties pie ražotāja vai kādā no viņa minētajiem uzņēmumiem
	Nepareizs maisāmais materiāls	Nepareiza izmantošana. levērojiet ražotāja izmantošanas noteikumus
Ierīce sāk darboties, taču nosprostojas pie mazākās slodzes un iespējams automatīiski izslēdzas.	Pārāk garš pagarinātājs vai pārāk mazs šķērsgriezums.	Pagarinātājs ar vismaz 1,5 mm ^2 šķērsgriezumu maksimāli 25 m garumam.
	Kontaktligzda pārāk tālu no galve-nā pieslēguma, un savienošanas vada pārāk mazs šķērsgriezums.	Garākam kabelim – šķērsgriezums vismaz 2,5 mm ^2 .

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
