HASZNÁLATI ÚTMUTATÓ PM1400 SCHEPPACH

Elektromos festék- és habarcskeverőEredeti használati utasítás fordítása

A készüléken található szimbólumok magyarázata A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a gyelmet a lehetséges kockázatokra. A bizton- sági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a gyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézke- déseket. Üzembe helyezés előtt olvassa el és vegye gyelembe a kezelési útmutatót és a biztonsági utasításokat! Viseljen hallásvédőt. Porképződés esetén viseljen porvédő maszkot. Viseljen védőszemüveget.

A termék megfelel a hatályos európai irányelveknek. A termék megfelel a vonatkozó szerbiai irányelveknek.www.scheppach.com

2. A készülék leírása (1. ábra) ............................................................................... 102

3. Szállított elemek ................................................................................................ 102

4. Rendeltetésszerű használat .............................................................................. 102

5. Általános biztonsági utasítások ......................................................................... 103

13. Ártalmatlanítás és újrahasznosítás ................................................................... 108

A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó elő- írásokon túl feltétlenül tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is. Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették gyelembe a jelen útmutatót és a biztonsági utasítá- sokat.

2. A készülék leírása (1. ábra)

2. Keverőszár, bal spirálos

4. 2 fokozatú kapcsoló

8. Be-/kikapcsoló biztosítéka

9. Sebességszabályozó

3. Szállított elemek

Poz. Darabszám Megnevezés 1 1x Keverőrúd 2 2x Keverőszerszám K3 + K4 2x Pótszénkefék 1x Villáskulcs 19 mm 1x Villáskulcs 22 mm 1x Kezelési útmutató

4. Rendeltetésszerű használat

A gép folyékony és por formájú alapanyagok, például festékek, habarcsok, ragasztók, vakolatok és hasonlók keverésére szolgál. Megfelelő keverési hatékonyságú, a mindenkori anyagkonzisztenciához és kevert meny- nyiséghez illő keverőt használjon. Csak a rendeltetésének megfelelően használja a ter- méket. Minden ettől eltérő használat nem rendelte- tésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/keze- lő viseli a felelősséget.

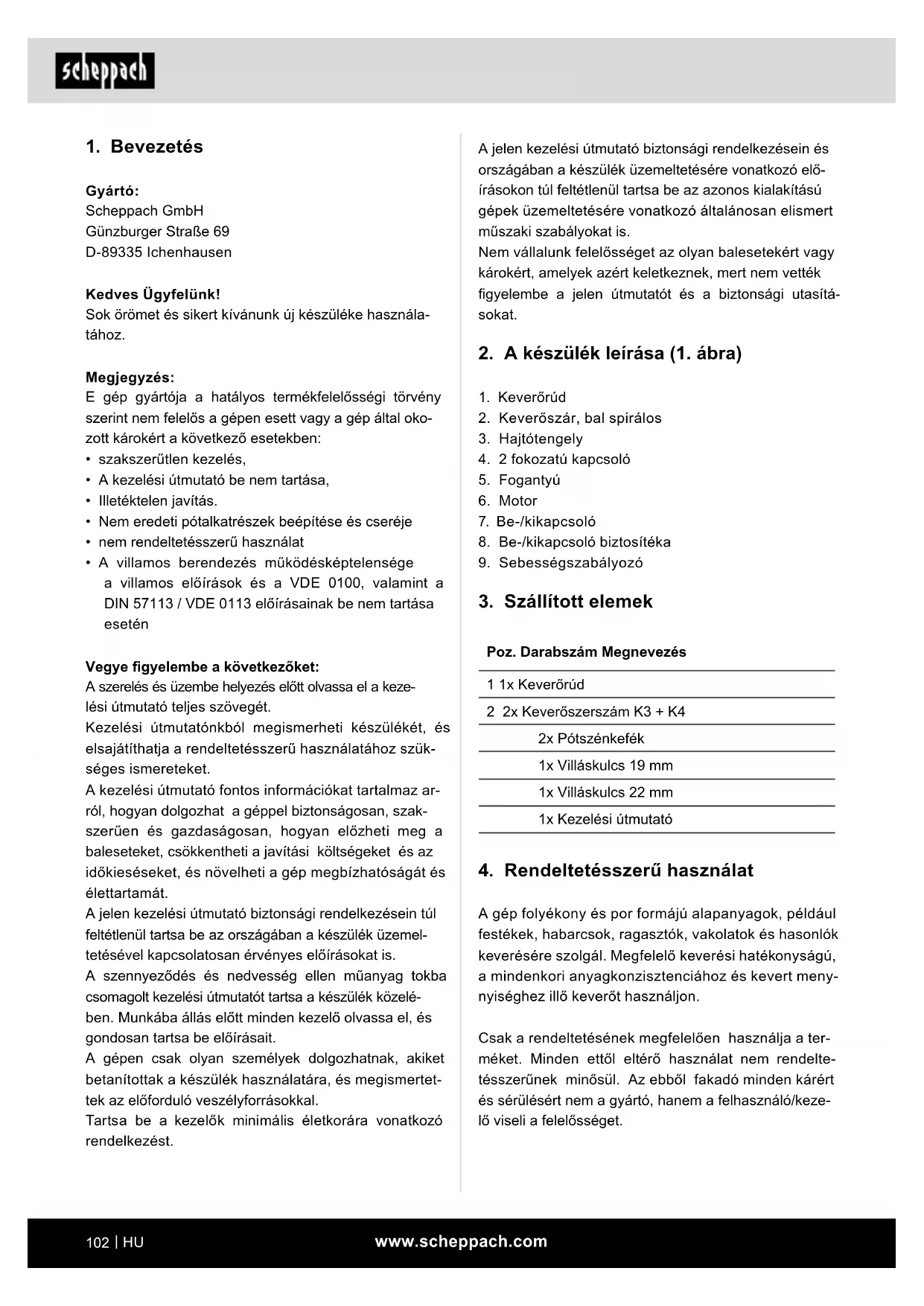

Gyártó: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Kedves Ügyfelünk! Sok örömet és sikert kívánunk új készüléke használa- tához. Megjegyzés: E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által oko- zott károkért a következő esetekben:

• szakszerűtlen kezelés,

• A kezelési útmutató be nem tartása,

• Illetéktelen javítás.

• Nem eredeti pótalkatrészek beépítése és cseréje

• nem rendeltetésszerű használat

• A villamos berendezés működésképtelensége a villamos előírások és a VDE 0100, valamint a DIN 57113 / VDE 0113 előírásainak be nem tartása esetén Vegye gyelembe a következőket: A szerelés és üzembe helyezés előtt olvassa el a keze- lési útmutató teljes szövegét. Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szük- séges ismereteket. A kezelési útmutató fontos információkat tartalmaz ar- ról, hogyan dolgozhat a géppel biztonságosan, szak- szerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a gép megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a készülék üzemel- tetésével kapcsolatosan érvényes előírásokat is. A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a készülék közelé- ben. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait. A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismertet- tek az előforduló veszélyforrásokkal. Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést.www.scheppach.com

b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találha- tók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gőzöket. c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személye- ket. A gyelem elterelése miatt elveszítheti ural- mát az elektromos szerszám felett.

2. Elektromos biztonság

a) Az elektromos szerszám csatlakozódugója illeszkedjen a csatlakozóaljzatba. A csatlako- zódugót semmilyen módon nem szabad módo- sítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapte- res csatlakozót. A változatlan csatlakozódugók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát. b) Kerülje el a teste földelt felületekkel, például csövekkel, fűtésekkel, tűzhelyekkel és hű- tőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van. c) Az elektromos szerszámokat tartsa távol eső- től és nedvességtől. Az elektromos készülékbe hatoló víz növeli az áramütés kockázatát. d) Ne használja a csatlakozó vezetéket a rendel- tetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa távol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát. e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbí- tó vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosszabbító vezeték használata csök- kenti az áramütés kockázatát. f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaá- ram-védőkapcsoló használata csökkenti az ára- mütés kockázatát. A rendeltetésszerű használat része a biztonsági utasí- tások betartása, valamint a kezelési útmutatóban fog- lalt szerelési és üzemeltetési utasítások betartása is. A terméket használó és karbantartó személyeknek is- merniük kell a terméket, és tájékozottnak kell lenniük a lehetséges veszélyekről. Ha a terméken módosítást végez, az ebből eredő káro- kért a gyártó nem vállal felelősséget. A terméket kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni. Tartsa be a gyártó biztonsági, munkavégzési és kar- bantartási előírásait, valamint a műszaki adatokban meghatározott méreteket. Kérjük, vegye gyelembe, hogy termékeinket rendelte- tésük szerint nem kisipari, kéziipari vagy ipari haszná- latra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

5. Általános biztonsági utasítások

Az elektromos szerszámokra vonatkozó általános biztonsági utasítások m FIGYELMEZTETÉS! Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot, melyet az elekt- romos szerszámhoz mellékeltek. A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat. Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából. A biztonsági utasításokban használt „elektromos szer- szám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel) és az akkumulá- torról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.

1. A munkahely biztonsága

a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, il- letve a megvilágítatlan munkaterületek balesetek- hez vezethetnek.www.scheppach.com

4. Az elektromos szerszám használata és kezelése

a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektro- mos szerszámot használja. A megfelelő elekt- romos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban. b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsol- ni, veszélyesnek számít, és meg kell javítani. c) Húzza ki a csatlakozódugót a csatlakozóaljzat- ból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cse- rélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatos- sági intézkedések megakadályozzák az elektro- mos szerszám akaratlan elindulását. d) Tartsa gyermekektől távol a nem használt elektromos szerszámokat. Ne hagyja, hogy az elektromos szerszámot olyan személyek hasz- nálják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszá- mok veszélyesek, ha tapasztalatlan személyek használják őket. e) Gondosan ápolja az elektromos szerszámokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-e törött vagy sérült alkat- részek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektro- mos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul kar- bantartott elektromos szerszámok okoznak. f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és köny- nyebben vezethetők. g) Az elektromos szerszámot, tartozékokat, cserélhető szerszámokat stb. a jelen utasítá- soknak megfelelően használja. Közben vegye gyelembe a munkafeltételeket és a végrehaj- tandó feladatot is. Az elektromos szerszámok- nak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet. h) A fogantyúkat és a fogantyúfelületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és fo- gantyúfelületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését és afölötti ural- mának megőrzését előre nem látható helyzetekben.

3. Személyi biztonság

a) Legyen gyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata során egy pillanatnyi gyel- metlenség is súlyos sérüléseket okozhat. b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően al- kalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát. c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátor- ra való csatlakoztatása, felvétele vagy szállí- tása előtt győződjön meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcso- lón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, akkor balesetek történhetnek. d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérülése- ket okozhat. e) Kerülje a rendellenes testtartást. Álljon stabi- lan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot. f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat. g) Ha lehetséges a porelszívó és -gyűjtő berende- zések felszerelése, azokat csatlakoztatni és meg- felelően használni kell. Por elszívásának alkalma- zásával csökkenthetők a por által okozott veszélyek. h) Ne keltsen hamis biztonságérzetet és ne szeg- je meg az elektromos szerszámra vonatkozó biztonsági előírásokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtré- sze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondat- lanul kezeli.www.scheppach.com

i) A keverési folyamat közben kezeivel ne nyúl-

jon a keverőtartályba, illetve ne vezessen be más tárgyakat a keverőtartályba. A keverőrúd- dal való érintkezés súlyos sérüléseket okozhat. j) Csak a keverőtartályban indítsa el és állítsa le az elektromos szerszámot. A keverőrúd irányít- hatatlan módon elsodródhat vagy meghajolhat Fennmaradó kockázatok m A gép a technika jelenlegi állása és az elismert biz- tonságtechnikai előírások szerint készült. Használata közben azonban jelentkezhetnek fennmaradó kocká- zatok.

• Az ujjak és kezek sérülésveszélye a forgó keverőrúd miatt.

• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.

• Ezen kívül a nem nyilvánvaló fennmaradó kockáza- tok minden elővigyázatosság ellenére sem szüntet- hetők meg.

• Minimálisra csökkenthetők azonban a biztonsági utasítások, a rendeltetésszerű használat és a keze- lési útmutató együttes betartásával.

Névleges feszültség 230 V~, 50 Hz Teljesítményfelvétel 1400 W Üresjárati fordulatszám 0–570 perc

A keverő befogója M14 Védelmi osztály II Tömeg 4,9 kg Technikai változtatások jogát a gyártó fenntartja! Zaj és vibráció A zaj és a vibráció értékeinek megállapítása az EN 60745 szabvány alapján történt.

hangnyomásszint 89 dB

hangteljesítményszint 100 dB

bizonytalanság 3 dB Viseljen hallásvédőt. A zaj következtében hallásvesztésre kerülhet sor.

a) Csak képzett szakszemélyzettel és csak erede- ti pótalkatrészek használatával javíttassa meg elektromos szerszámát. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése. m FIGYELEM! Ez az elektromos szerszám üzem közben elektro- mágneses mezőt hoz létre. Ez a mező bizonyos kö- rülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos és halálos sérülések kockázatának elkerülése érdekében java- soljuk, hogy az orvosi implantátummal rendelkező sze- mélyek a gép használata előtt kérjék ki orvosuk és az implantátum gyártójának tanácsát. A keverőgépre vonatkozó biztonsági utasítások a) Két kézzel, az erre szolgáló fogantyúknál tart- sa az elektromos szerszámot. Ha elveszti ural- mát a készülék felett, az sérülésekhez vezethet. b) Éghető anyagok keverésekor a veszélyes lég- kör elkerülése érdekében gondoskodjon meg- felelő szellőzésről. A képződő gőzök belégzésé- re vagy az elektromos szerszám által létrehozott szikrák általi meggyújtására kerülhet sor. c) Ne végezze élelmiszerek keverését. Az elektro- mos szerszámait és azok betétszerszámait nem élelmiszerek feldolgozásához tervezték. d) A hálózati csatlakozóvezetéket tartsa távol a munkaterülettől. A hálózati vezeték beakadhat a keverőrúdnál. e) Gondoskodjon a keverőtartály stabil és biz- tonságos állásáról. A nem megfelelően biztosí- tott tartály váratlan mozgására kerülhet sor. f) Ügyeljen arra, hogy semmilyen folyadék ne fröccsenjen az elektromos szerszám házára. Az elektromos szerszámba bejutó folyadék káro- kat és áramütést okozhat. g) Kövesse a keverni kívánt anyagra vonatkozó utasításokat és biztonsági utasításokat. A ke- verni kívánt anyag egészségkárosító hatású lehet. h) Ha az elektromos szerszám beesik a keverni kívánt anyagba, akkor azonnal húzza ki a há- lózati csatlakozót, és képzett szakszemélyzet- tel ellenőriztesse az elektromos szerszámot. Ha belenyúl a tartályba, amikor még benne van a csatlakozóaljzatra csatlakoztatott elektromos szerszám, akkor áramütésre kerülhet sor.www.scheppach.com

m FIGYELMEZTETÉS! A termék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacskók- kal, fóliákkal és apró részekkel játsszanak! Lenye- lés és fulladás veszélye áll fenn!

8. Összeszerelés (2-4. ábra)

m Figyelem! Mielőtt üzembe helyezné a terméket, feltétlenül szerelje össze teljesen!

1) Az (1) keverőrudat az óramutató járásával meg-

egyezően forgassa be a (2) keverőelembe. (2. ábra)

2) Ezután csavarozza az összeállított keverőrudat a

(3) hajtótengelybe. (3. ábra) VESZÉLY! Csak olyan keverőrudat használjon, amely a kever- ni kívánt anyaghoz megfelelő, és az adott anyag- hoz tervezték. A hibás keverőrúd túlterhelés mi- att a készülék sérüléséhez vezethet és baleseteket okozhat! A levételhez az óramutató járásával ellentétes irány- ban forgassa ki a keverőrudat a hajtótengelyből. A rúd nagyon szorosan illeszkedhet ebbe a befogóba. Ebben az esetben a befogót egy kulccsal kell az együttforgás ellen biztosítani. (4. ábra)

Bekapcsolás - kikapcsolás Bekapcsolás (1. ábra) Nyomja be a be-/kikapcsoló (8) biztosítékát, és tartsa benyomva. Ekkor a (7) be-/kikapcsolót is benyomhat- ja a kézi keverőkészülék indításához. Amint működik a készülék, elengedheti a be-/kikapcsoló (8) biztosí- tékát. Kikapcsolás (1. ábra) Engedje el a (7) be-/kikapcsolót. Vele együtt a be-/ kikapcsoló (8) biztosítéka is automatikusan kikapcsol. Sebességszabályozó (1. ábra) A (9) sebességszabályozó segítségével fokozatosan állíthatja be a készülék fordulatszámát. A keverni kí- vánt anyag fajtája határozza meg, hogy milyen se- besség szükséges. A mindenkori optimális sebesség megállapítását leginkább a gyakorlat segíti. Teljes rezgési érték (három irány vektorösszege) meg- határozása az EN 60745 szabványnak megfelelően.

rezgéskibocsátási érték = 5,673 m/s

K bizonytalanság = 1,5 m/s

Az elektromos szerszámokra vonatkozó további információk Figyelmeztetés! A megadott rezgéskibocsátási értéket egy szabvány el- járással mértük, ami az elektromos szerszám haszná- latának módjától és típusától függően változhat, illetve kivételes esetben a megadott értéket meghaladhatja. A megadott rezgéskibocsátási érték az elektromos szerszámok összehasonlítására is használható. A megadott rezgéskibocsátási érték a károsodás be- vezető becsléséhez is használható. Csökkentse minimális szintre a zajképződést és a vibrációt!

• Csak kifogástalan állapotban lévő eszközöket hasz- náljon.

• Rendszeresen végezze el a készülék karbantartá- sát és tisztítását.

• Munkamódszerét igazítsa a készülékhez.

• Ne terhelje túl a készüléket.

• Szükség szerint ellenőriztesse a készüléket.

• Kapcsolja ki a készüléket, ha nem használja.

• Nyissa ki a csomagolást, és óvatosan vegye ki a terméket.

• Távolítsa el a csomagolóanyagot, valamint a csoma- golási/szállítási biztosítékokat (ha vannak).

• Ellenőrizze a szállított elemek hiánytalanságát.

• Ellenőrizze, nem szenvedett-e a termék és a tarto- zékok szállítási sérüléseket. Kifogások esetén azon- nal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.

• Lehetőleg a jótállási idő lejártáig őrizze meg a cso- magolást.

• A használatba vétel előtt ismerkedjen meg a termék- kel a kezelési útmutató alapján.

• Tartozékként, valamint kopó és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatré- szeket szakkereskedőjénél vásárolhat.

• Rendelésnél adja meg a cikkszámot, valamint a ter- mék típusát és gyártási évét.www.scheppach.com

Minden további javítási munkálatot csak a gyártó vagy az ügyfélszolgálat végezhet el. A készülékeket gyerekek által nem elérhető távolság- ban kell tárolni. A készülék működőképességének megőrzéséhez ügyeljen az alábbiakra:

• Tartsa szabadon és tisztán a szellőző nyílásokat

• Egy ronggyal vagy puha kefével távolítsa el a port és a szennyeződéseket

• Ne tisztítsa folyó vízzel vagy nagynyomású mosók- kal a gépet.

• Ne használjon oldószert (benzin, alkohol stb.) a műanyag alkatrészek tisztításához, mert ezek a szerek károsíthatják a műanyag alkatrészeket.

• Tisztítsa meg a keverőszárakat.

• A keverőkészülék szénkefékkel van felszerelve. El- használódás esetén a szénkefék az ügyfélszolgá- lattal cseréltethetők ki. Saját biztonsága érdekében rendszeresen ellenőrizze, hogy nem sérült-e a keverőszár. A sérült keverőszárat haladéktalanul cserélje ki. Rendszeresen ellenőrizze a keverőtengelyt. A meg- hibásodott keverőtengellyel rendelkező keverőkészü- léket nem szabad tovább használni. Az ügyfélszolgá- lattal javíttassa meg a készüléket. Szervizinformációk Vegye gyelembe, hogy ennél a terméknél a követke- ző alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre hasz- nálati anyagokként van szükség. Kopóalkatrészek*: keverőszár, szénkefék

• nem szerepel kötelezően a szállított elemek között! Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot. Pótalkatrészek / Tartozékok Szénkefék - cikksz.: 3907801002 Jobb spirálos keverőszár - cikksz.: 5907800702 Bal spirálos keverőszár - cikksz.: 5907800701 Keverőtoldat - cikksz.: 3907801009 2 fokozatú hajtómű (1. ábra) A készülék 2 fokozatú hajtóművel rendelkezik. Ha a fokozatkapcsolót nem lehet rögzíteni, fordítsa el kis- sé a keverőszárat.

• A fokozat kiválasztásához fordítsa el 180°-kal a (4) kapcsolót.

között Csak nyugalmi állapotban működtesse a kapcso- lót. Munkavégzés a festék- és habarcskeverővel

• Keverőcsere esetén húzza ki a hálózati csatlakozót.

• A kevert anyagba történő bemerítéskor, illetve a ke- vert anyagból történő kivételkor csökkentett fordu- latszámmal dolgozzon. A teljes bemerítést követően növelje a maximális értékig a fordulatszámot, hogy a motor elégséges hűtését biztosítsa.

• A keverési folyamat közben a teljes keverőedényen vezesse végig a gépet. Addig végezze a keverést, amíg teljesen össze nem dolgozta az összes kevert anyagot.

• A keverési munkálatok befejezése után tisztítsa meg a keverőt.. A keverőszárak alkalmazási területe (1. ábra)

• A (2a) bal spirálos keverőszárat olyan folyékony anyagokhoz használják, mint például: különböző fajtájú festékek, lakkok, lazúrok, ragasztók, kiön- tő anyagok, bitumen, vegyszerek, mínium festék, cementiszap

• A (2b) jobb spirálos keverőszárat olyan viszkózus anyagokhoz használják, mint például: ragasztó- és kész habarcs, alapozó kötőanyag, gipsz, mész, cementvakolat, esztrich, beton, csemperagasztó, enyv, glettmassza, paszták, granulátumok

10. Karbantartás és ápolás

Minden egyes karbantartási és javítási munkálat előtt:

• Kapcsolja ki a készüléket

• Várja meg, hogy a készülék nyugalmi állapot- ba kerüljön

• Húzza ki a hálózati csatlakozót Csak eredeti alkatrészeket használjon. Az egyéb al- katrészek előre nem látható károkhoz és sérülések- hez vezethetnek.www.scheppach.com

A csatlakozókábelen kötelező a nyomtatott típusmeg- nevezés megléte. Váltóáramú motor

• A hálózati feszültség értéke 220 - 240 V~ kell legyen.

• A legfeljebb 25 m hosszú hosszabbító vezetékek legalább 1,5 négyzetmilliméter keresztmetszettel kell rendelkezzenek. A csatlakoztatásokat és az elektromos szerelvényen végzett javításokat csak villanyszerelő hajthatja végre. Információ kérése esetén a következő adatokat adja meg:

• A gép típustáblájának adatai

• A motor típustáblájának adatai X csatlakoztatási mód Ha megsérül a termék hálózati csatlakozóvezetéke, akkor speciális kialakítású hálózati csatlakozóvezeték- re kell lecserélni, amely a gyártótól vagy annak ügy- félszolgálatától szerezhető be.

• A teljes gépet és a tartozékokat is alaposan meg kell tisztítani.

• A gépet mindig gyermekek által nem elérhető tá- volságban raktározza. Stabil pozícióban, száraz és biztonságos helyen állítsa fel, ahol nem jelentkez- hetnek szélsőségesen magas és szélsőségesen alacsony hőmérsékletek.

• Védje a tárolt gépet a napsugárzástól, és lehetőség szerint árnyékolt területeken helyezze el.

• Ne helyezze nejlonból vagy műanyagból készült zsákokba, illetve ponyvák alá a gépet, mert ott ned- vesség képződhet.

13. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések A csomagolóanyagok újrahaszno- síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon. Megjegyzések az elektromos és elektronikai be- rendezések ártalmatlanításáról (törvényi rendel- kezések)

11. Elektromos csatlakoztatás

A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakoztatás megfelel a vonat- kozó VDE és DIN előírásoknak. Az ügyfél által biz- tosított hálózati csatlakozásnak, valamint az alkal- mazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.

• A termék megfelel az EN 61000- 3-11 követelmé- nyeinek, és különleges feltételekkel csatlakoztatha- tó. Ez azt jelenti, hogy nem engedélyezett a tetsző- leges, szabadon választható csatlakozási pontokon történő használat.

• Kedvezőtlen hálózati viszonyok esetén a termék át- meneti feszültségingadozást okozhat.

• A terméket kizárólag olyan csatlakozási helyen tör- ténő használatra tervezték, amely a) a maximálisan megengedett „Z” hálózati impe- danciát (Zmax. = 0,25 Ω) nem lépi túl, vagy b) a hálózat állandó áramterhelhetősége fázison- ként legalább 100 A.

• Felhasználóként Önnek kell gondoskodni arról, szükség esetén az áramszolgáltatóval egyeztetve, hogy az Ön csatlakozási pontja, amelyről Ön a ter- méket üzemeltetni kívánja, megfeleljen a fent mega- dott két a) vagy b) követelmény egyikének. Sérült elektromos csatlakozóvezetékek Az elektromos csatlakozóvezetékeken gyakran sérült a szigetelés. Ennek okai a következők:

• Megnyomódások, ha a csatlakozóvezetékeket ab- lak- vagy ajtónyílásokon vezeti át.

• Megtörések, amikor szakszerűtlenül vezetik vagy rögzítik a csatlakozóvezetéket.

• Elnyíródások, amikor áthajtanak a csatlakozóveze- téken.

• A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.

• Repedések a szigetelés elöregedése miatt. Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életve- szélyesek. Rendszeresen ellenőrizze az elektromos csatlakozó- vezetékek sérüléseit. Ügyeljen arra, hogy a csatlako- zóvezeték az ellenőrzéskor ne legyen az áramháló- zatra csatlakoztatva. Az elektromos csatlakozóvezetékeknek meg kell fe- lelniük a vonatkozó VDE- és DIN-előírásoknak. Csak H05VV-F jelölésű csatlakozóvezetékeket használjon.www.scheppach.com

- Az elektronikai berendezés vásárlásának hely- színe (telephellyel rendelkező vagy online forgal- mazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt. - Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen vissza- vinni a gyártónak, hogy előtte új készüléket vásá- rolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtőhelyen is. - A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

• Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfel- használóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

• A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepí- tettek és értékesítettek, és így a 2012/19/EU euró- pai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elekt- ronikai berendezések ártalmatlanítására. A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommuná- lis hulladéknak, hanem szelektíven gyűj- tendők, illetve le kell adni őket ártalmatlaní- tásra!

• A leselejtezett akkumulátorokat és elemeket, me- lyek nincsenek rögzített módon telepítve a készülék- be, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladék- kezelésére vonatkozó törvény szabályozza.

• Az elektromos és elektronikai berendezések tulaj- donosát, illetve használóját törvény kötelezi a be- rendezések leadására az élettartamuk lejártával.

• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülék- ről!

• Az áthúzott kuka ikonja arra utal, hogy a leselejte- zett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.

• A leselejtezett elektromos és elektronikai berende- zéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra: - Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)

Üzemzavar Lehetséges ok Megoldás A motor nem indul be Nincs hálózati feszültség (áramki- maradás) Ellenőrizze a biztosítékot A csatlakozókábel hibás Cserélje ki a kábeleket, illetve elle- nőriztesse a kábeleket (villamossági szakemberrel) A hibás kábeleket ne használja tovább Hibás a motor vagy a kapcsoló A probléma elhárításához forduljon a gyártóhoz vagy egy általa megnevezett vállalathoz Szokatlan rezgések Meghibásodott a keverőszár Cserélje ki a keverőszárat Meghibásodott a keverőtengely A probléma elhárításához forduljon a gyártóhoz vagy egy általa megnevezett vállalathoz Helytelen kevert anyag Helytelen felhasználás. Vegye gyelembe a gyártó feldolgozási előírásait A készülék elindul, de alacsony terhelésnél blokkol, és esetleg automatikusan kikapcsol. Túl hosszú a hosszabbító kábel, vagy túl kicsi a keresztmetszete. Legalább 1,5 mm

-es és legfeljebb 25 m hosszú hosszabbító kábelt használjon. A csatlakozóaljzat túl messze van a fő csatlakozótól, vagy túl kicsi a csatlakozóvezeték keresztmetszete. Hosszabb kábeleknél legalább 2,5 mm

legyen a keresztmetszet.www.scheppach.com

15. Megfelelőségi nyilatkozat
