Tipo di prodotto	Miscelatore per cemento
Marca	Scheppach
Modello	PM1400
Potenza assorbita	1400 W
Tensione nominale	230 V ~ 50 Hz
Regime a vuoto (2 velocità)	0-570 min⁻¹ / 0-760 min⁻¹
Alloggiamento dell'utensile agitatore	M14
Classe di protezione	II (doppio isolamento)
Peso	4,9 kg
Livello di pressione sonora	89 dB (K=3 dB)
Livello di potenza sonora	100 dB (K=3 dB)
Valore di emissione di vibrazioni	5,673 m/s² (K=1,5 m/s²)
Materiali adatti	Vernici, malte, colle, gesso, calce, cemento, calcestruzzo, intonaci
Tipi di agitatori forniti	Rotazione sinistra (fluidi), rotazione destra (viscosi)
Trasmissione	2 velocità meccaniche
Regolatore di velocità	Elettronico variabile continuo
Interruttore di sicurezza	Sì (blocco)
Parti di usura	Spazzole di carbone, agitatori
Manutenzione	Pulire le fessure di aerazione, sostituire le spazzole di carbone usurate
Conservazione	Luogo asciutto, al riparo dalle intemperie, fuori dalla portata dei bambini
Conformità	Direttive UE, VDE, DIN

Domande frequenti - PM1400 SCHEPPACH

Come avviare il miscelatore Scheppach PM1400?

Premere il blocco dell'interruttore On/Off (8) e tenerlo premuto, quindi premere l'interruttore On/Off (7) per avviare. Rilasciare il blocco dopo l'avvio dell'apparecchio.

Come cambiare la velocità sul PM1400?

Ruotare il selettore di velocità (4) di 180°. Se il selettore non si innesta, ruotare leggermente l'agitatore. Velocità 1: 0-570 min⁻¹, velocità 2: 0-760 min⁻¹.

Quali materiali si possono miscelare con questo miscelatore?

È adatto a materiali da costruzione liquidi e in polvere: vernici, pitture, colle, malte, gesso, calce, cemento, calcestruzzo, intonaci. Non miscelare prodotti alimentari.

Come pulire il miscelatore dopo l'uso?

Scollegare la spina e attendere l'arresto completo. Pulire gli agitatori con un panno o una spazzola morbida. Non usare acqua né solventi. Mantenere pulite le fessure di aerazione.

Quando bisogna sostituire le spazzole di carbone?

Le spazzole di carbone si usurano con l'uso. Farle sostituire dal servizio assistenza quando sono usurate. Vengono fornite spazzole di ricambio (rif. 3907801002).

Quali sono le misure di sicurezza essenziali?

Indossare occhiali di protezione, protezione acustica e una maschera antipolvere. Tenere l'apparecchio con entrambe le mani. Non mettere mai le mani nel contenitore durante il funzionamento. Scollegare prima di qualsiasi regolazione.

Come conservare il PM1400?

Pulire la macchina e conservarla in un luogo asciutto e sicuro, fuori dalla portata dei bambini. Evitare temperature estreme e umidità. Non riporla in sacchetti di plastica.

Quali accessori sono inclusi con il miscelatore?

Fornito con: un'asta di miscelazione, due utensili agitatori (K3 e K4), due spazzole di carbone di ricambio, due chiavi piatte (19 e 22 mm) e il manuale d'uso.

Cosa fare se il motore non si avvia?

Controllare la tensione di rete e i fusibili. Ispezionare il cavo di alimentazione: se danneggiato, sostituirlo. Se il problema persiste, contattare il produttore o un elettricista qualificato.

Questo miscelatore è adatto per uso professionale?

Il PM1400 è progettato per uso domestico e amatoriale. Il produttore declina ogni responsabilità in caso di utilizzo commerciale, artigianale o industriale.

MANUALE UTENTE PM1400 SCHEPPACH

Spiegazione dei simboli sull'apparecchio

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Prima della messa in funzione leggere attentamente e attenersi alle istruzioni per l'uso e alle avvertenze sulla sicurezza!
	Indossare degli otoprotettori.
	Utilizzare una maschera respiratoria antipolvere in caso di formazione di polvere.
	Indossare degli occhiali protettivi.
	Classe di protezione II
	Il prodotto è conforme alle direttive europee in vigore.
	Il prodotto è conforme alle direttive serbe in vigore.

Indice:

Pagina:

1. Introduzione 41
2. Descrizione dello strumento (Fig. 1)....41
3. Contenuto della fornitura 41
4. Impiego conforme alla destinazione d'uso.... 41
5. Indicazioni di sicurezza generali 42
6. Dati tecnici 44
7. Disimballaggio 45
8. Montaggio (Fig. 2-4) 45
9. Messa in funzione....45
10. Manutenzione e cura 46
11. Allacciamento elettrico 47
12. Stoccaggio 47
13. Smaltimento e riciclaggio 47
14. Risoluzione dei guasti....48
15. Dichiarazione di conformità....203

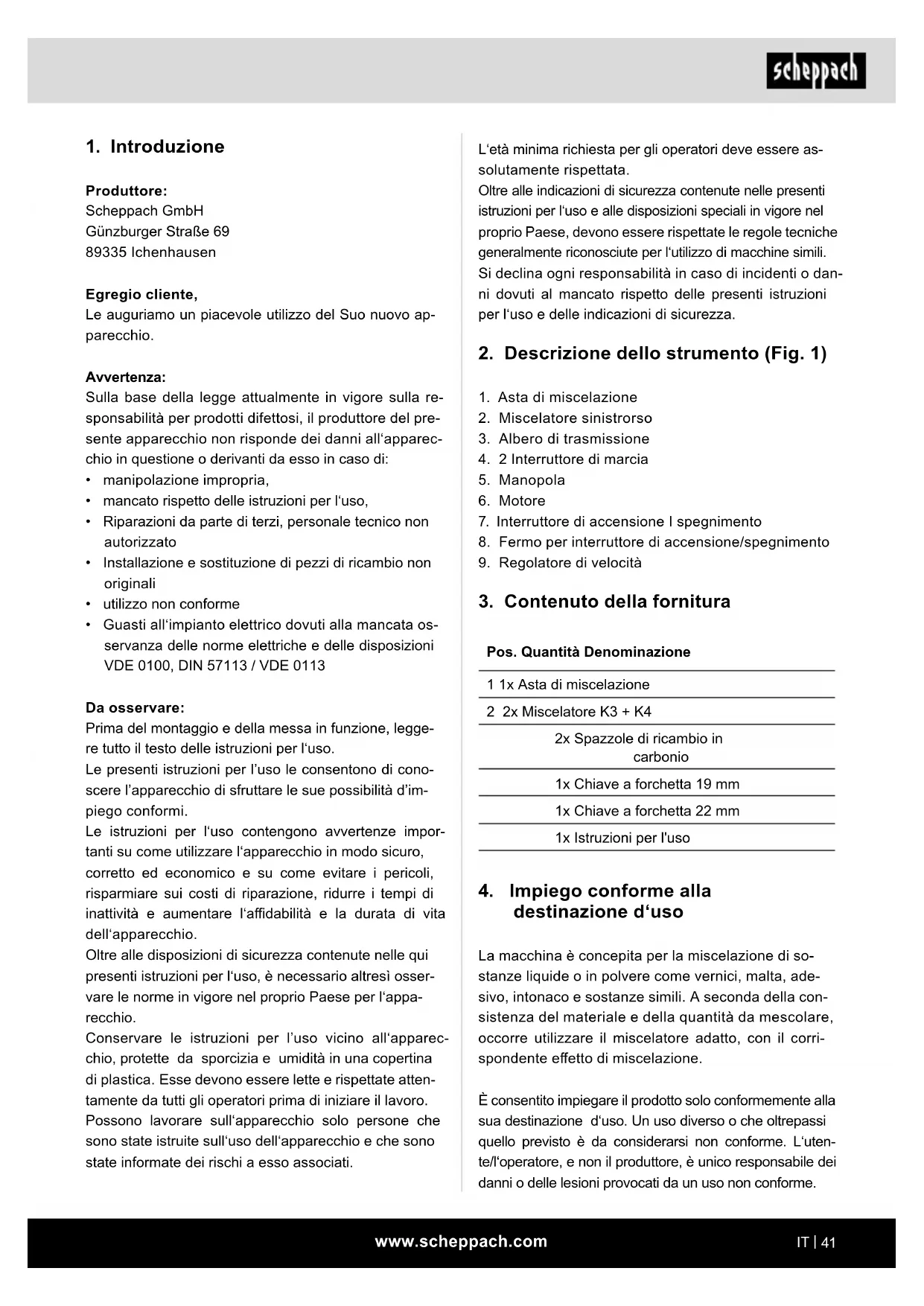

1. Introduzione

Produttore:

Scheppach GmbH

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Avvertenza:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questione o derivanti da esso in caso di:

• manipolazione impropria,
- mancato rispetto delle istruzioni per l'uso,
- Riparazioni da parte di terzi, personale tecnico non autorizzato
- Installazione e sostituzione di pezzi di ricambio non originali
• utilizzo non conforme
- Guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'apparecchio di sfruttare le sue possibilità d'im-piego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'apparecchio in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività e aumentare l'affidabilità e la durata di vita dell'apparecchio.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'apparecchio.

Conservare le istruzioni per l'uso vicino all'apparecchio, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere lette e rispettate attentamente da tutti gli operatori prima di iniziare il lavoro.

Possono lavorare sull'apparecchio solo persone che sono state istruite sull'uso dell'apparecchio e che sono state informate dei rischi a esso associati.

L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre alle indicazioni di sicurezza contenute nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'utilizzo di macchine simili.

Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni per l'uso e delle indicazioni di sicurezza.

2. Descrizione dello strumento (Fig. 1)

1. Asta di miscelazione
2. Miscelatore sinistrorso
3. Albero di trasmissione
4. 2 Interruttore di marcia
5. Manopola
6. Motore
7. Interruttore di accensione I spegnimento
8. Fermo per interruttore di accensione/spegnimento
9. Regolatore di velocità

3. Contenuto della fornitura

Pos. Quantità Denominazione

1 1x Asta di miscelazione

2 2x Miscelatore K3 + K4

2x Spazzole di ricambio in carbonio

1x Chiave a forchetta 19 mm

1x Chiave a forchetta 22 mm

1x Istruzioni per l'uso

4. Impiego conforme alla destinazione d'uso

La macchina è concepita per la miscelazione di sostanze liquide o in polvere come vernici, malta, ade-sivo, intonaco e sostanze simili. A seconda della consistenza del materiale e della quantità da mescolare, occorre utilizzare il miscelatore adatto, con il corri-spondente effetto di miscelazione.

È consentito impiegare il prodotto solo conformemente alla sua destinazione d'uso. Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il produttore, è unico responsabile dei danni o delle lesioni provocati da un uso non conforme.

L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fondamentali al fine di un utilizzo del dispositivo conforme alla destinazione d'uso.

Le persone che utilizzano il prodotto e ne eseguono la manutenzione devono possedere una certa dimestichezza con lo stesso ed essere al corrente dei possibili pericoli.

Modifiche al prodotto escludono completamente la responsabilità del produttore per i danni che ne derivano. Il prodotto può essere utilizzato soltanto con componenti e accessori originali del produttore.

Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.

Si prega di osservare che i nostri prodotti non sono destinati a un uso commerciale, artigianale o industriale. Si declina ogni responsabilità qualora il prodotto venga impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

5. Indicazioni di sicurezza generali

Indicazioni generali di sicurezza per gli attrezzi elettrici.

⚠ AVVISO!

Leggere tutte le indicazioni di sicurezza, le istruzioni, le illustrazioni e i dati tecnici dei quali è dotato questo attrezzo elettrico.

L'inosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione.

Il termine “elettroutensile” utilizzato nelle indicazioni di sicurezza si riferisce a utensili elettrici alimentati dalla rete (con cavo di rete) e a utensili elettrici funzionanti a batteria (senza cavo di rete).

1. Sicurezza sul posto di lavoro

a) Tenere la zona di lavoro pulita e ben illuminata. Zone di lavoro disordinate e non illuminate potrebbero provocare infortuni.

b) Non lavorare con l'attrezzo elettrico in aree a rischio di esplosione, nelle quali si trovino fluidi, gas o polveri infiammabili. Gli attrezzi elettrici generano scintille che possono infiammare la polvere o i vapori.

c) Tenere i bambini e le altre persone distanti durante l'utilizzo dell'attrezzo elettrico. In caso di deviazione, si potrebbe perdere il controllo dell'attrezzo elettrico.

2. Sicurezza elettrica

a) Il connettore dell'elettroutensile deve essere adatto per la presa di corrente e non deve essere assolutamente modificato. Non utilizzare adattatori con gli attrezzi elettrici con collegamento a terra. Il rischio di scossa elettrica si riduce se si utilizzano spine non modificate e prese di corrente adatte.

b) Evitare il contatto tra il corpo e le superfici che scaricano a terra, come ad es. tubi, elementi riscaldanti, fornelli e frigoriferi. Sussiste un rischio elevato di scarica elettrica, se il proprio corpo è a potenziale di terra.

c) Conservare gli attrezzi elettrici al riparo da pioggia o umidità. La penetrazione di acqua in un apparecchio elettrico aumenta il rischio di scosse elettriche.

d) Non utilizzare in modo scorretto il cavo di collegamento per trasportare e appendere l'attrezzo elettrico o per estrarre la spina dalla presa. Tenere il cavo di collegamento lontano da calore, olio, spigoli appuntiti o parti in movimento. Il rischio di scossa elettrica aumenta se si utilizzano cavi di collegamento danneggiati o aggrovigliati.

e) Quando si lavora all'aperto con un attrezzo elettrico, utilizzare soltanto un cordone di prolunga indicato anche per l'uso in ambienti esterni. L'impiego di un cordone di prolunga idoneo all'uso in ambienti esterni riduce il rischio di scossa elettrica.

f) Se non è possibile evitare di utilizzare l'attrezzo elettrico in un ambiente umido, utilizzare un interruttore differenziale. L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

3. Sicurezza delle persone

a) Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un attrezzo elettrico. Non utilizzare l'attrezzo elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'attrezzo elettrico può causare lesioni gravi.

b) Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare dispositivi di protezione individuale, quali maschera antipolvere, calzature di sicurezza antiscivolo,elmetto di sicurezza o otoprotettori, a seconda del tipo di utilizzo dell'attrezzo elettrico, riduce il rischio di lesioni.

c) Evitare una messa in funzione accidentale. Accertarsi che l'attrezzo elettrico sia spento prima di collegarlo all'alimentazione elettrica e/o all'accumulatore, o prima di sollevarlo o trasportarlo.

Se durante il trasporto dell'attrezzo elettrico si tiene il dito sull'interruttore o se si collega l'attrezzo elettrico già acceso alla corrente elettrica, possono verificarsi incidenti.

d) Rimuovere eventuali strumenti di regolazione o chiavi inglesi prima di accendere l'attrezzo elettrico. Un attrezzo elettrico o una chiave che si trova all'interno di una parte dell'attrezzo elettrico in rotazione può provocare lesioni.

e) Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare in modo migliore l'attrezzo elettrico in situazioni impreviste.

f) Indossare abbigliamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli e capi d'abbigliamento lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

g) Se si possono installare dispositivi di aspirazione e raccolta della polvere, collegarli e utilizzarli correttamente. L'utilizzo di un sistema di aspirazione della polvere può ridurre i rischi dovuti alla polvere stessa.

h) Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli attrezzi elettrici anche nel caso in cui, dopo vari utilizzi dell'attrezzo elettrico, sia stata acquisita una certa familiarità. Maneggiare l'attrezzo senza fare attenzione può causare gravi lesioni nel giro di pochi secondi.

4. Utilizzo e gestione dell'elettroutensile

a) Non sovraccaricare l'attrezzo elettrico. Utilizzare l'attrezzo elettrico adatto al lavoro eseguito. Con l'attrezzo elettrico adatto, si lavora meglio e con maggior sicurezza mantenendosi entro il campo di potenza specificato.

b) Non utilizzare attrezzi elettrici con interruttore difettoso. Un attrezzo elettrico che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato.

c) Estrarre la spina dalla presa e/o rimuovere l'accumulatore estraibile prima di impostare i parametri dell'apparecchio, di sostituire parti degli attrezzi ausiliari o di riporre l'attrezzo elettrico. Questa precauzione impedisce l'avvio accidentale dell'elettroutensile.

d) Tenere gli elettroutensili non utilizzati fuori dalla portata dei bambini. Non lasciare che l'attrezzo elettrico venga utilizzato da chi non ha dimestichezza nel suo uso o non ha letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte.

e) Conservare gli attrezzi elettrici e gli accessori con la massima cura. Controllare che i componenti mobili funzionino in modo impeccabile e non si blocchino; verificare che non ci siano componenti rotti o danneggiati che possano influenzare il funzionamento dell'attrezzo elettrico. Fare riparare i componenti danneggiati prima dell'utilizzo dell'attrezzo elettrico. Molti infortuni sono dovuti a una scorretta manutenzione degli attrezzi elettrici.

f) Conservare gli utensili di taglio affilati e puliti. Utensili di taglio con bordi affilati e sottoposti ad una manutenzione accurata si bloccano con una frequenza minore e sono più agevoli da controllare.

g) Utilizzare l'attrezzo elettrico, gli accessori, gli attrezzi ausiliari etc. attenendosi alle istruzioni. e prendendo in considerazione le condizioni operative e l'attività da svolgere. Un utilizzo degli attrezzi elettrici per applicazioni diverse da quelle previste può comportare situazioni pericolose.

h) Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Maniglie e superfici della maniglia scivolose non permettono un comando e un controllo dell'attrezzo elettrico sicuri in situazioni imprevedibili.

5. Assistenza

a) Far riparare l'attrezzo elettrico soltanto da personale specializzato e qualificato e solo utilizzando pezzi di ricambio originali. In questo modo si garantisce il costante funzionamento sicuro dell'elettroutensile.

ATTENZIONE!

Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare la macchina.

Indicazioni di sicurezza per agitatore

a) Tenere l'attrezzo elettrico con entrambe le mani dalle apposite impugnature. Una perdita di controllo può provocare lesioni.
b) Garantire un'aerazione sufficiente durante l'agitazione di sostanze infiammabili per evitare la formazione di un'atmosfera pericolosa. I vapori che si creano possono essere inalati oppure le scintille che si generano dall'attrezzo elettrico possono infiammarsi.
c) Non mescolare generi alimentari. Gli attrezzi elettrici e i relativi inserti non sono concepiti per lavorare i generi alimentari.

d) Tenere il cavo di allacciamento alla rete lonta- no dalla zona di lavoro. Il cavo di rete può impi- gliarsi nella pala miscelatrice.

e) Fare in modo che il recipiente di agitazione abbia una posizione stabile e sicura. Se il recipiente di agitazione non è fissato correttamente, può muoversi insperatamente.

f) Assicurarsi che non vengano spruzzati dei liquidi contro l'alloggiamento dell'attrezzo elettrico. I liquidi che penetrano nell'attrezzo elettrico possono provocare danneggiamenti e scosse elettriche.

g) Rispettare le istruzioni e le indicazioni di sicurezza relative al materiale da mescolare. Il materiale da mescolare può essere nocivo per la salute.

h) Se l'attrezzo elettrico cade nel materiale da mescolare, staccare subito la spina elettrica e fare controllare l'attrezzo elettrico da parte di personale specializzato e qualificato. Il contatto del recipiente con l'attrezzo elettrico ancora attaccato alla presa di corrente può provocare una scossa elettrica.

i) Non toccare con le mani il recipiente di agitazione durante il processo di agitazione e non inserirvi dentro altri oggetti. Il contatto con la pala miscelatrice può causare gravi lesioni.

j) Fare accendere e spegnere l'attrezzo elettrico solo nel recipiente di agitazione. La pala miscelatrice può girare velocemente e in modo incontrollato oppure piegarsi

Rischi residui

△ La macchina è stata costruita secondo tecnologie all'avanguardia e conformemente alle regole di tecnica di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.

• Pericolo di lesioni alle dita e alle mani a causa della rotazione dell'asta di miscelazione.
• Pericolo di natura elettrica a causa dell'utilizzo di cavi di alimentazione elettrica inadeguati.
• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.
• I rischi residui possono essere minimizzati se si rispettano nel complesso le indicazioni di sicurezza e l'uso conforme alla destinazione d'uso, nonché le istruzioni per l'uso della macchina stessa.

6. Dati tecnici

Tensione nominale 230 V\~, 50 Hz

Potenza assorbita 1400 W
Regime di marcia al minimo	0-570 min^-1 / 0-760 min^-1
Alloggiamento del miscelatore M14
Classe di protezione II
Peso 4,9 kg

Con riserva di modifiche tecniche!

Rumori e vibrazioni

I valori di rumore e vibrazione sono determinati secondo la norma EN 60745.

Livello di pressione acustica L_pA	89 dB
Incertezza K_pA	3 dB
Livello di potenza acustica L_WA	100 dB
Incertezza K_WA	3 dB

Indossare degli otoprotettori.

L'esposizione al rumore può provocare la perdita dell'udito.

Valori totali delle vibrazioni (somma vettoriale in tre direzioni) misurati conformemente alla norma EN 60745.

Valore di emissione delle vibrazioni a_h=5,673 m/s^2 Incertezza K = 1,5 m/s ^2

Informazioni supplementari per attrezzi elettrici Avviso!

Il valore di emissione indicato è stato misurato con una procedura di controllo standardizzato e, in funzione del modo in cui l'utensile elettrico è utilizzato, può variare e in casi eccezionali può essere superiore al valore indicato.

Il valore di emissione delle vibrazioni indicato può essere utilizzato anche per eseguire il confronto di un utensile elettrico con un altro.

Il valore di emissione delle vibrazioni indicato può essere utilizzato anche per una valutazione preliminare del deterioramento.

Ridurre al minimo le vibrazioni e l'emissione sonora!

• Utilizzare soltanto apparecchi che si trovano in uno stato perfetto.
• Eseguire regolarmente la manutenzione e la pulizia dell'apparecchio.
• Adattare il proprio modo di lavorare all'apparecchio.
  • Non sovraccaricare l'apparecchio.
• Far eventualmente controllare l'apparecchio.
• Spegnere l'apparecchio quando non viene utilizzato.
• Indossare un paio di guanti.

7. Disimballaggio

• Aprire l'imballaggio ed estrarre con cautela il prodotto.
• Rimuovere il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllare se il contenuto della fornitura è completo.
• Controllare il prodotto e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.

• Prima dell'impiego familiarizzare con il prodotto con l'ausilio delle istruzioni per l'uso.

• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.

• In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione del prodotto.

⚠ AVVISO!

Il prodotto e il materiale d'imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

8. Montaggio (Fig. 2-4)

⚠️ Attenzione!

Prima della messa in funzione è obbligatorio montare completamente il prodotto!

1) Ruotare l'asta di miscelazione (1) in senso orario nell'elemento di miscelazione (2). (Fig. 2)
2) Avvitare poi l'asta di miscelazione assemblata sull'albero di trasmissione (3). (Fig. 3).

PERICOLO!

Utilizzare solo un asta di miscelazione adatta e concepita per il materiale da miscelare. Un'asta di miscelazione impropria può danneggiare l'apparecchio a seguito di sovraccarico e causare incidenti!

Per rimuovere l'asta di miscelazione, ruotarla in senso anteriorio dall'albero di trasmissione. L'asta può essere ben fissata in questo alloggiamento. In tal caso occorre bloccare l'alloggiamento con una chiave in modo che non ruoti a sua volta. (Fig. 4)

9. Messa in funzione

Accensione-Spegnimento

Accensione (Fig. 1)

Premere sul freno dell'interruttore di accensione/spegnimento (8) e tenerlo premuto; a questo punto è possibile premere sull'interruttore di accensione/spegnimento (7) stesso per avviare il miscelatore manuale. Non appena il dispositivo è in funzione, è possibile rilasciare il fermo dell'interruttore ON/OFF (8).

Spegnimento (Fig. 1)

Rilasciare l'interruttore di accensione/spegnimento (7). Il fermo dell'interruttore di accensione/spegnimento (8) non si disattiva in automatico.

Regolatore di velocità (Fig. 1)

Con il regolatore di velocità (9) si può regolare a stadi il regime dell'apparecchio. Il tipo di materiale da miscelare definisce la velocità necessaria. La relativa velocità ottimale si apprende soprattutto dalla pratica.

Riduttore a 2 marce (Fig. 1)

L'apparecchio è dotato di un riduttore a 2 marce. Se non è possibile bloccare il selettore marce, ruotare leggermente l'asta agitatrice.

- Per scegliere la marcia, ruotare l'interruttore (4) a 180°.

1. Marcia: da 0 min a 570 min ^-1

2. Marcia: da 0 min a 760 min ^-1

Azionare l'interruttore solo a dispositivo fermo.

Operazioni con miscelatore di vernice e malta

• Al momento del cambio di miscelatore, si deve estrarre la spina di rete.
• All'atto dell'immersione o dell'estrazione nel o dal materiale da miscelare, procedere a regime ridotto. Dopo l'immersione completa, aumentare il regime fino al massimo, in modo da garantire un sufficiente raffreddamento del motore.
• Durante il processo di miscelazione, spostare la macchina all'interno del recipiente di miscelazione. Miscelare fino a quando tutto il materiale da miscelare non sia stato trattato.
• Al termine delle operazioni di miscelazione, pulire il miscelatore.

Campo di applicazione dei miscelatori (Fig. 1)

• Il miscelatore sinistrorso (2a) viene utilizzato per sostanze fluide come: colori di vario tipo, vernici, velature, colla di amido, materiali di tenuta, bitume, sostanze chimiche, minio, malta di cemento
• Il miscelatore destrorso (2b) viene utilizzato per sostanze viscose come: malta adesiva e malta pronta, legante, gesso, calce, intonaco di cemento, battuto, calcestruzzo, colla per piastrelle, colla, stucco, paste, granulati

10. Manutenzione e cura

Prima di qualsiasi lavoro di manutenzione e pulizia:

• Spegnere l'apparecchio
• Attendere fino all'arresto dell'apparecchio
• Staccare la spina elettrica dalla presa di corrente

Utilizzare solo pezzi originali. Pezzi diversi possono portare a danni e lesioni non prevedibili.

Le operazioni di riparazione complementari possono essere eseguite solo dal produttore o dal servizio clienti.

Conservare l'apparecchio fuori dalla portata dei bambini.

Attenersi a quanto segue per mantenere l'apparecchio in stato corretto di funzionamento:

• Tenere le bocchette di ventilazione libere e pulite
• Rimuovere polvere e sporco con stracci o con una spazzola morbida
• Non pulire la macchina sotto l'acqua corrente o con un'idropulitrice.

- Per i componenti in plastica, non utilizzare solventi (benzina, alcol, etc.), in quanto questi possono danneggiare le parti in plastica.

• Pulire le pale di miscelazione.

- Il miscelatore è dotato di spazzole di carbone. In caso di usura, fare sostituire le spazzole di carbone dal servizio clienti.

Verificare regolarmente, per la propria sicurezza personale, che la pala di miscelazione non presenti danni. Sostituire immediatamente un'eventuale pala di miscelazione danneggiata.

Controllare regolarmente l'albero di miscelazione. Un miscelatore con albero di miscelazione difettoso non può più essere usato. Far riparare l'apparecchio dal servizio clienti.

Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.

Pezzi soggetti a usura*: Asta di miscelazione, spazzole di carbone

* non necessariamente compreso nell'ambito della fornitura!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

Ricambi / Accessori

Spazzole di carbone - N. articolo: 3907801002

Asta del miscelatore destrorsa - N. articolo: 5907800702

Asta del miscelatore sinistrorsa - N. articolo: 5907800701

Rialzo del miscelatore - N. articolo: 3907801009

11. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti. L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

• Il prodotto soddisfa i requisiti della EN 61000-3-11 ed è soggetto a condizioni speciali per l'allaccia- mento. Ciò significa che non ne è consentito l'uso con collegamento a punti scelti a proprio piacimento.
• In caso di condizioni di rete sfavorevoli, il prodotto può portare a temporanee oscillazioni di tensione.
• Il prodotto è concepito esclusivamente per essere utilizzato in punti di collegamento che a) non superino un'impedenza di rete massima ammissibile "Z" (Zmax. = 0,25 Ω), oppure b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase.
• In qualità di utilizzatore, ove necessario dopo aver parlato con il proprio ente di fornitura di energia elettrica, è necessario assicurare che il punto di collegamento in cui si desidera azionare il prodotto soddisfi uno dei due requisiti sopra riportati a) o b).

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la dicitura H05VV-F.

La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

Motore a corrente alternata

• La tensione di rete deve essere 220 - 240 V\~.
• I cordoni di prolunga fino a 25 m di lunghezza devono avere una sezione di 1,5 millimetri quadrati.

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore
  • Dati della piastrina indicatrice della macchina
  • Dati dell'etichetta identificativa del motore

Tipo di collegamento X

Se il cavo di allacciamento alla rete di questo prodotto è danneggiato, occorre sostituirlo con un apposito cavo di allacciamento alla rete, disponibile presso il produttore o il suo servizio di assistenza clienti.

12. Stoccaggio

• La macchina completa e gli accessori devono essere puliti con cura.
• Conservare sempre la macchina fuori dalla portata dei bambini. Posizionarla in una posizione stabile, in un luogo sicuro e asciutto, nel quale non possono presentarsi temperature estremamente alte o estremamente basse.
• Proteggere la macchina a magazzino dall'irraggiamento solare, posizionandola se possibile in aree ombreggiate.
• Non avvolgere la macchina in sacchi o teloni di nylon o di plastica, in quanto si può formare umidità in quel punto.

13. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.
• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:

• Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)

• Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.

• È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.

• Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.

• In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.

• Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

14. Risoluzione dei guasti

Guasto Possibile causa Rimedio
Il motore non si avvia	Tensione di rete assente (caduta di corrente)	Controllare la protezione
	Cavo di collegamento difettoso	Sostituire i cavi o farli controllare (elettrici-sta specializzato)Non utilizzare più eventuali cavi difettosi
	Motore o interruttore difettosi	Per risolvere il problema, rivolgersi al produttore o a un'azienda da questi nominata
Vibrazioni insolite	Pala di miscelazione difettosa Sostituire la pala di miscelazione
	Albero di miscelazione difettoso	Per risolvere il problema, rivolgersi al produttore o a un'azienda da questi nominata
	Materiale da miscelare errato	Lavorazione errata. Attenersi alle norme di lavorazione del produttore
L'apparecchio si avvia, ma si blocca in caso di carico ridotto e capita che si disattivi in automatico.	Cavo di prolunga troppo lungo o sezione troppo piccola.	Cavo di prolunga di almeno 1,5 mm ^2 con una lunghezza massima di 25 m.
	Presa di corrente lontana dall'al-lacciamento principale e sezione della linea di allacciamento troppo piccola.	In caso di sezione del cavo più lunga di almeno 2,5 mm ^2 .

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
