Produkto tipas	Cemento maišytuvas
Prekės ženklas	Scheppach
Modelis	PM1400
Sugerta galia	1400 W
Vardinė įtampa	230 V ~ 50 Hz
Tuščiosios eigos greitis (2 greičiai)	0-570 min⁻¹ / 0-760 min⁻¹
Maišytuvo įrankio lizdas	M14
Apsaugos klasė	II (dviguba izoliacija)
Svoris	4,9 kg
Garso slėgio lygis	89 dB (K=3 dB)
Garso galios lygis	100 dB (K=3 dB)
Vibracijos emisijos vertė	5,673 m/s² (K=1,5 m/s²)
Tinkamos medžiagos	Dažai, skiediniai, klijai, tinkas, kalkės, cementas, betonas, glaistai
Pridedami maišytuvų tipai	Kairysis sukimasis (skysčiams), dešinysis sukimasis (klampioms medžiagoms)
Transmisija	2 mechaniniai greičiai
Greičio reguliatorius	Nuolat kintantis elektroninis
Apsauginis jungiklis	Taip (užrakinimas)
Dėvimos dalys	Angliniai šepetėliai, maišytuvai
Priežiūra	Valyti ventiliacijos angas, pakeisti susidėvėjusius anglinius šepetėlius
Laikymas	Sausa vieta, apsaugota nuo oro sąlygų, nepasiekiama vaikams
Atitiktis	ES direktyvos, VDE, DIN

Dažnai užduodami klausimai - PM1400 SCHEPPACH

Kaip paleisti Scheppach PM1400 maišytuvą?

Paspauskite įjungimo/išjungimo jungiklio apsaugą (8) ir laikykite ją nuspaudę, tada paspauskite įjungimo/išjungimo jungiklį (7), kad įjungtumėte. Atleiskite apsaugą, kai prietaisas pradeda veikti.

Kaip pakeisti greitį PM1400?

Pasukite greičio perjungiklį (4) 180°. Jei perjungiklis neužsifiksuoja, šiek tiek pasukite maišytuvą. 1 greitis: 0-570 min⁻¹, 2 greitis: 0-760 min⁻¹.

Kokias medžiagas galima maišyti šiuo maišytuvu?

Jis tinka skystoms ir miltelinėms statybinėms medžiagoms: dažams, lakams, klijams, skiediniams, tinkui, kalkėms, cementui, betonui, glaistams. Nemaišykite maisto produktų.

Kaip išvalyti maišytuvą po naudojimo?

Atjunkite kištuką ir palaukite, kol visiškai sustos. Išvalykite maišytuvus šluoste arba minkštu šepetėliu. Nenaudokite vandens ar tirpiklių. Laikykite ventiliacijos angas švarias.

Kada reikia pakeisti anglinius šepetėlius?

Angliniai šepetėliai dėvisi naudojant. Kai jie susidėvi, pakeiskite juos per techninės priežiūros tarnybą. Pridedami atsarginiai šepetėliai (ref. 3907801002).

Kokios yra pagrindinės saugos priemonės?

Dėvėkite apsauginius akinius, klausos apsaugą ir dulkių kaukę. Laikykite prietaisą abiem rankomis. Niekada nekiškite rankų į indą, kai jis veikia. Prieš bet kokius reguliavimus atjunkite nuo elektros tinklo.

Kaip laikyti PM1400?

Išvalykite mašiną ir laikykite ją sausoje ir saugioje vietoje, nepasiekiamoje vaikams. Venkite ekstremalių temperatūrų ir drėgmės. Nelaikykite plastikiniuose maišeliuose.

Kokie priedai yra kartu su maišytuvu?

Pristatomas su: maišymo strypu, dviem maišymo įrankiais (K3 ir K4), dviem atsarginiais angliniais šepetėliais, dviem plokščiais raktai (19 ir 22 mm) ir naudojimo instrukcija.

Ką daryti, jei variklis neužsiveda?

Patikrinkite tinklo įtampą ir saugiklius. Patikrinkite maitinimo laidą: jei jis pažeistas, pakeiskite. Jei problema išlieka, kreipkitės į gamintoją arba kvalifikuotą elektriką.

Ar šis maišytuvas tinkamas profesionaliam naudojimui?

PM1400 yra skirtas namų ir mėgėjų naudojimui. Gamintojas neatsako už komercinį, amatininkų ar pramoninį naudojimą.

NAUDOJIMO INSTRUKCIJA PM1400 SCHEPPACH

Simbolių ant įrenginio aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį j galimą riziką. Saugos simboliai ir juos lydintys paaiš- kinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Naudokite klausos apsaugą.
	Jei susidaro dulkių, naudokite apsauginę kaukę nuo dulkių.
	Užsidėkite apsauginius akinius.
	Il apsaugos klasė
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

Turinys: Puslapis:

1. Ivadas.... 153
2. Irenginio aprašymas (1 pav.).... 153
3. Komplektacija 153
4. Naudojimas pagal paskirtį 153
5. Bendrieji saugos nurodymai.... 154
6. Techniniai duomenys....156
7. Išpakavimas....157
8. Surinkimas (2-4 pav.)....157
9. Eksploatacijos pradžia.... 157
10. Techninė priežiūra ir priežiūra.... 158
11. Elektros prijungimas .... 158
12. Laikymas.... 159
13. Utilizavimas ir pakartotinis atgavimas 159
14. Sutrikimų šalinimas.... 160
15. Atitikties deklaracija....266

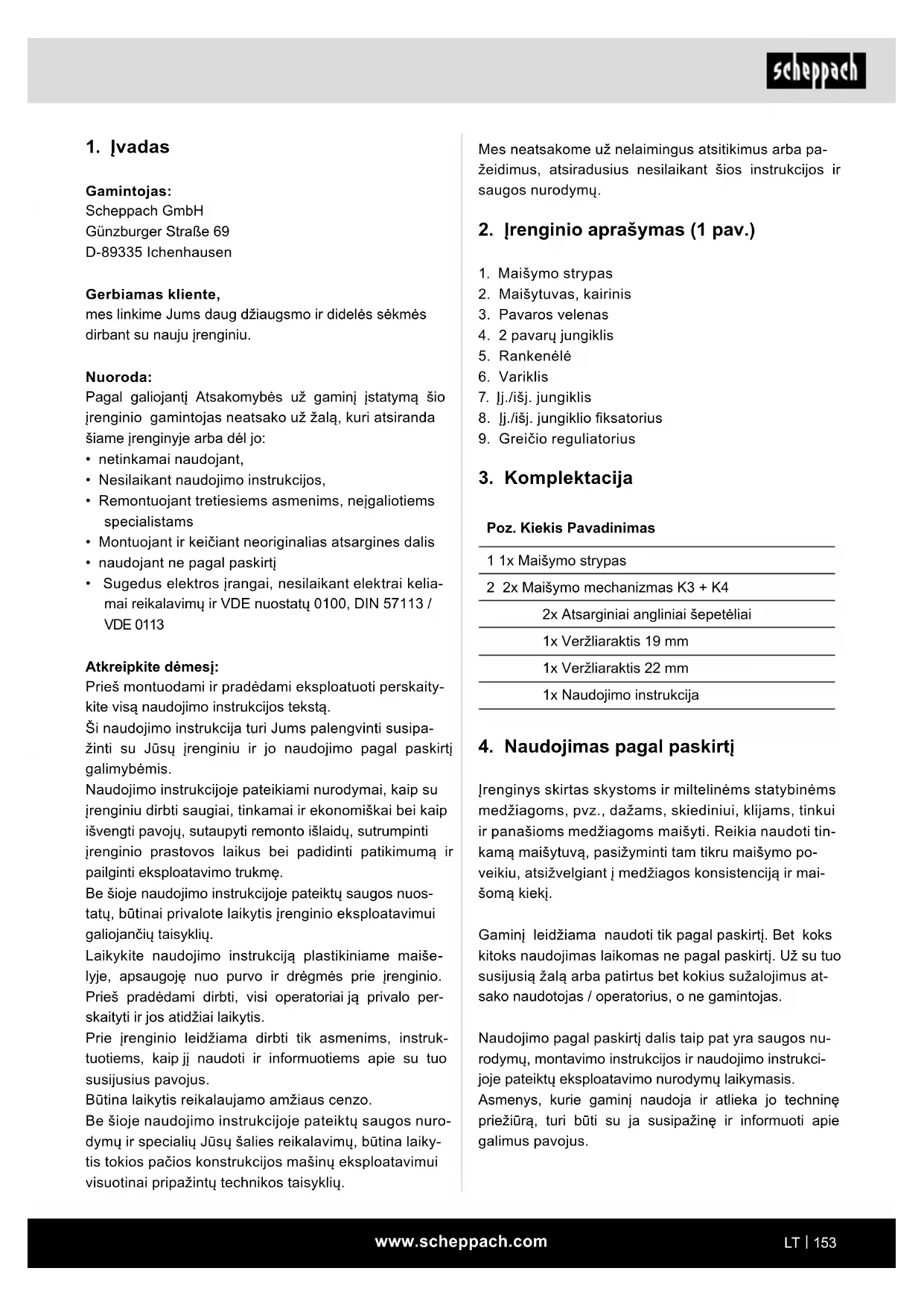

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nuoroda:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
- Nesilaikant naudojimo instrukcijos,
- Remontuojant tretiesiems asmenims, neigaliotiems specialistams
• Montuojant ir keičiant neoriginalias atsargines dalis
• naudojant ne pagal paskirtj
- Sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE 0113

Atkreipkite dèmesj:

Prieš montuodami ir pradėdami eksploatuoti perskaity-kite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipa-žinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti jrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie įrenginio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis.

Prie jrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip jj naudoti ir informuotiems apie su tuo susijusius pavojus.

Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis tokios pačios konstrukcijos mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (1 pav.)

1. Maišymo strypas
2. Maišytuvas, kairinis
3. Pavaros velenas
4. 2 pavarų jungiklis
5. Rankenèlé
6. Variklis
7. lj./išj. jungiklis
8. Ij./išj. jungiklio fiksatorius
9. Greičio reguliatorius

3. Komplektacija

Poz. Kiekis Pavadinimas

1 1x Maišymo strypas

2 2x Maišymo mechanizmas K3 + K4

2x Atsarginiai angliniai šepetėliai

1x Veržliaraktis 19 mm

1x Veržliaraktis 22 mm

1x Naudojimo instrukcija

4. Naudojimas pagal paskirti

Irenginys skirtas skystoms ir miltelinėms statybinėms medžiagoms, pvz., dažams, skiediniui, klijams, tinkui ir panašioms medžiagoms maišyti. Reikia naudoti tinkamą maišytuvą, pasižyminti tam tikru maišymo po-veikiu, atsižvelgiant į medžiagos konsistenciją ir maišomą kiekį.

Gaminj leidžiama naudoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už su tuo susijusia žalą arba patirtus bet kokius sužalojimus at-sako naudotojas / operatorius, o ne gamintojas.

Naudojimo pagal paskirti dalis taip pat yra saugos nurodymu, montavimo instrukcijos ir naudojimo instrukcijoje pateiktu eksploatavimo nurodymu laikymasis.

Asmenys, kurie gaminj naudoja ir atlieka jo techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus.

Atlikus gaminio modifikacijas, už su tuo susijusią żalą gamintojas neatsako.

Gaminj leidžiama eksploatuoti tik su gamintojo originaliomis dalimis ir priedais.

Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.

Atkreipkite dėmesį į tai, kad mūsų gaminiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai gaminys naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Bendrieji saugos nurodymai

Bendrieji saugos nurodymai dėl elektrinių įrankių

⚠️ |SPĖJIMAS!

Perskaitykite visas šiam elektriniam įrankiui taikomus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis.

Netinkamai laikantis saugos nuorodu ir nurodymu, galima patirti elektros smūgj, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Saugos nuorodose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) ir akumuliatoriniais elektriniais įrankiais (be tinklo laido).

1. Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai apšvies- ta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų.
b) Nedirbkite su elektriniu įrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai įrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.
c) Naudodami elektrinį įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nu- kreipus dėmesį, elektrinis įrankis gali tapti neval- domas.

2. Elektros irangos sauga

a) Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemo-difikuokite. Nenaudokite adapterinių kištukų kartu su įžemintais elektriniais įrankiais. Esant nemodifikuotiems kištukams ir tinkamiems kištuki-niams lizdams, mažėja elektros šoko pavojus.
b) Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklėmis ir šaldytuvais. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.
c) Saugokite savo elektrinius įrankius nuo lietaus arba drėgmės. Patekus į elektrinį įrenginį vandens, didėja elektros smūgio pavojus.
d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite jungia-majį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jungiamųjų laidų kyla didesnis elektros smūgio pavojus.
e) Kai su elektriniu įrankiu dirbate lauke, naudo-kite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilgina-majj laidą, sumažėja elektros smūgio rizika.
f) Jeigu elektrinio įrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklj. Naudojant apsauginį nuotėkio srovės jungiklj, mažėja elektros smūgio pavojus.

3. Asmenų sauga

a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti.

b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Nau- dojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklauso- mai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti.

c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate jjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų.

d) Prieš jjungdami elektrinį įrankį, pašalinkite nu- statymo įrankius arba atsuktuvą. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti.

e) Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.

f) Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.

g) Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, gali-ma sumažinti dulkių keliamus pavojus.

h) Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galiojančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.

1. Elektrinio jrankio naudojimas ir elgsena su juo

a) Neperkraukite elektrinio įrankio. Savo darbui naudokite tam skirtą elektrinį įrankį. Su tinkamu elektriniu įrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.

b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir jį reikia sutaisyti.

c) Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.

d) Laikykite nenaudoamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskaitė šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) Kruopščiai prižiūrėkite elektrinius įrankius ir priedus. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų at-sitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių.

f) Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.

g) Elektrinį įrankį, priedus, įstatomą įrankį ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius ki- tiems, o ne numatytiems tikslams, galimos pavojingos situacijos.

h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

1. Servisas

a) Elektrinio prietaiso remontą patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą.

⚠️ DÈMESIO!

Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant mašiną, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

Saugos nurodymai dėl maišytuvo

a) Elektrinį įrankį laikykite abiem rankomis už tam skirtų rankenu. Jei įrenginys tampa nevaldo-mas, galima susižaloti.

b) Norėdami išvengti pavojingos atmosferos, maišydami degias medžiagas, pasirūpinkite pakankamu vėdinimu. Susidarančių garų galima įkvėpti arba jie gali užsidegti dėl naudojant elektri-nį įrankį susidarančių kibirkščių.

c) Nemaišykite maisto produktų. Elektriniai įrankiai ir jų įstatomi įrankiai neskirti maisto produktams apdoroti.
d) Laikykite prijungimo prie tinklo laidą toliau nuo darbo zonos. Tinklo laidas gali patekti j mai-šymo strypą.
e) Pasirūpinkite, kad maišymo rezervuaras stovėtų saugiai ir stabiliai. Netinkamai pritvirtintas rezervuaras gali netikėtai pradėti judėti.
f) Atkreipkite dėmesį i tai, kad į elektrinio įrankio korpusą nepurkštų skystis. Dėl į elektrinį įrankį patekusio skysčio gali atsirasti pažeidimų ir įvykti elektros smūgis.
g) Laikykitės instrukcijų ir saugos nurodymų, tai-komų maišomai medžiagai. Maišoma medžiaga gali būti kenksminga sveikatai.
h) Elektriniam įrankiui įkritus į maišomą medžia-gą, nedelsdami ištraukite tinklo kištuką ir pa-veskite elektrinį įrankį patikrinti kvalifikuotam personalui. Kišant į rezervuarą dar į kištukinį lizdą jungtą elektrinį įrankį, gali įvykti elektros smūgis.
i) Maišydami i maišymo rezervuarą nekiškite rankų arba kitų daiktų. Prisilietus prie maišymo strypo, galima sunkiai susižaloti.
j) Leiskite elektriniam įrankiui pradėti veikti arba sustoti tik maišymo rezervuare. Maišymo strypas gali nevaldomai nušokti arba deformuotis.

Liekamosios rizikos

⚠ Mašina pagaminta pagal technikos lygj ir pripažin-tas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Pavojus susižaloti pirštus ir rankas, prisilietus prie besisukančio maišymo strypo.
• Pavojus dėl elektros srovės naudojant netinkamus elektros prijungimo laidus.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
• Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nurodymų ir bus naudojama pagal pa-skirtį bei bus laikomasi visos naudojimo instrukcijos.

6. Techniniai duomenys

Vardiné jtampa 230 V\~ 50 Hz

Imamoji galia 1400 W
Tuščiosios eigos sūkiųskaičius	0–570 min. ^-1 /0–760 min. ^-1
Maišytuvo laikiklis M14
Apsaugos klasė II
Svoris 4,9 kg

Galimi techniniai pakeitimai!

Triukšmas ir vibracija

Triukšmo ir vibracijos vertės buvo nustatytos pagal EN 60745.

Garso slėgio lygis L_pA	89 dB
Neapibrėžtis K_pA	3 dB
Garso galios lygis L_WA	100 dB
Neapibrėžtis K_WA	3 dB

Naudokite klausos apsaugą.

Dél triukšmo galima prarasti klausą.

Bendrosios vibraciju spinduliuotės vertės (trijų krypčių vektorių suma) nustatytos pagal EN 60745.

Vibraciju spinduliuotės emisijos vertė a_h = 5,673 m/s^2 Neapibrėžtis K = 1,5 m/s ^2

Papildoma informacija dėl elektrinių įrankių Įspėjimas!

Nurodyta vibraciju spinduliuotės emisija buvo išmatuota remiantis standartizuotu bandymo metodu ir, priklausomai nuo būdo, kuriuo naudojamas elektrinis įrankis, gali pasikeisti bei išimtiniais atvejais gali peržengti nurodyta vertę.

Nurodytą vibraciju spinduliuotės emisijos vertę galima naudoti, norint elektrinį įrankį palyginti su kitu.

Nurodytą vibraciju spinduliuotės emisijos vertę taip pat galima naudoti neigiamam poveikiui įvertinti.

Apribokite susidaranti triukšmą ir vibraciją iki minimumo!

• Naudokite tik nepriekaištingus jrenginius.
• lrenginj reguliariai techniškai prižiūrėkite ir valykite.
• Pritaikykite savo darbo būdą jrenginiui.
• Neperkraukite jrenginio.
• Prireikus paveskite jrenginj patikrinti.
  • Kai jrenginys nenaudojamas, ji išjunkite.
• Mūvėkite pirštines.

7. Išpakavimas

• Atidarykite pakuotę ir atsargiai išimkite gaminį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite gaminj ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamaciju atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pri-pažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su gaminiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių da-lių jsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei gaminio tipą ir pagaminimo metus.

⚠️ ISPĖJIMAS!

Gaminys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavo-jus praryti ir uždusti!

8. Surinkimas (2-4 pav.)

⚠️ Dèmesio!

Prieš pradėdami eksploatuoti, gaminį būtinai iki galo sumontuokite!

1) Isukite maišymo strypą (1) pagal laikrodžio rodyklę i maišymo elementą (2). (2 pav.)
2) Tada surinkta maišymo strypa jsukite i pavaros veleną (3). (3 pav.)

PAVOJUS!

Naudokite tik tokj maišymo strypą, kuris tinkamas ir suprojektuotas maišomai medžiagai. Dėl netinkamo maišymo strypo dėl apkrovos gali būti pažeistas įrenginys ir gali įvykti nelaimingas at-sitikimas!

Norėdami nuimti maišymo strypą išsukite prieš laikro- džio rodyklę iš pavaros veleno. Strypas gali būti labai stipriai jsitvirtinęs šiame laikiklyje. Tokiu atveju laikiklj reikia užfiksuoti raktu, kad nesisuktų kartu. (4 pav.)

9. Eksploatacijos pradžia

ljungimas ir išjungimas

ljungimas (1 pav.)

Įspauskite jj./išj. jungiklio (8) fiksatorių ir laikykite jj paspaudę. Dabar galite įspausti jj./išj. jungiklj (7), kad paleistumėte rankinį maišymo įrenginį. Kai tik įrenginys veiks, jj./išj. jungiklio (8) fiksatorių galima atleisti.

Išjungimas (1 pav.)

Atleiskite jj./išj. jungiklj (7). Ij./išj. jungiklio (8) fiksatorius kartu išsijungia automatiškai.

Greičio reguliatorius (1 pav.)

Greičio reguliatoriumi (9) pakopomis galima nustatyti įrenginio sūkių skaičių. Maišomos medžiagos rūšis lemia, koks greitis yra reikalingas. Optimalų greitį geriausiai sužinosite praktikoje.

2 pavarų dėžė (1 pav.)

Prietaisas yra su 2 pavarų dėže. Jei pavaros parinkimo jungiklis neužsifiksuotų, šiek tiek pasukite maišymo strypą.

• Norėdami pasirinkti pavarą, pasukite jungiklj (4) 180°.
• Pavara: nuo 0 min ^1 . iki 570 min ^-1
• Pavara: nuo 0 mił. iki 760 min.¹

Aktyvinkite jungiklj tik prastovos metu.

Darbas su dažų ir skiedinio maišytuvu

• Seguri vahetamiseks tuleb vörgupistik välja tömmata.
• Nardindami į maišomą medžiagą arba iš jos išimdami, dirbkite mažesniu sūkių skaičiumi. Panardinę iki galo, padidinkite sūkių skaičių iki maksimumo, kad variklis būtų pakankamai aušinamas.
• Maišymo proceso metu kreipkite jrenginį maišymo indu. Maišykite, kol visa maišoma medžiaga bus gerai išmaišyta.
• Puhastage pärast segamistöö löpetamist segur.

Maišytuvų naudojimo sritis (1 pav.)

• Kairinis maišytuvas (2a) naudojamas skystoms medžiagoms: įvairių rūšių dažams, lakams, glazūroms, kleisteriui, užliejimo masei, bitumui, chemikalams, švino surikui, cemento šlamui.
• Dešininis maišytuvas (2b) naudojamas tąsioms medžiagoms: klijų ir statybiniam skiediniui, montavimo klijams, gipsui, kalkėms, cemento tinkui, išlyginamajam sluoksniui, betonui, plytelių klijams, klijams, glaistymo masei, pastoms, granulėms.

10. Techninė priežiūra ir priežiūra

Prieš atlikdami techninės priežiūros ir valymo darbus:

• Išjunkite jrenginį
• palaukite, kol jrenginys sustos
• Ištraukite tinklo kištuką

Naudokite tik originalias dalis. Kitos dalys gali sukelti nenumatytų pažeidimų ir sužalojimų.

Be to, remonto darbus leidžiama atlikti tik gamintojui arba klientų aptarnavimo tarnybai.

Laikykite jrenginius vaikams nepasiekiamoje vietoje.

Norėdami, kad įrenginys veiktų, atkreipkite dėmesį įtokius dalykus:

• laisvos ir švarios vėdinimo angos.
• Šluoste arba minkštu šepečiu pašalinkite dulkes ir nešvarumus.
• Nevalykite jrenginio tekančiu vandeniu arba didelio slėgio valymo jrenginiu.
• Nenaudokite plastikinėms dalims tirpiklių (benzino, alkoholio ir kt.), nes jie gali pažeisti plastikines dalis.
• Išvalykite mentinį maišytuvą.
• Maišytuvas yra su angliniais šepetėliais. Esant nusidėvėjimui, anglinius šepetėlius paveskite pakeisti klientų aptarnavimo tarnybai.

Savo pačių saugumui užtikrinti reguliariai tikrinkite mentinį maišytuvą, ar jis nepažeistas. Nedelsdami pakeiskite pažeistą mentinį maišytuvą.

Reguliariai tikrinkite maišymo veleną. Nebenaudokite maišytuvo su sugedusiu maišymo velenu. Paveskite jrenginį suremontuoti klientų aptarnavimo tarnybai.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų. Greitai su-sidėvinčios dalys*: maišymo strypas, angliniai šepetėliai * i komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

Atsarginės dalys / priedai

Angliniai šepetėliai - Gaminio Nr.: 3907801002

Strypinis plakiklis, dešininis

- Gaminio Nr.: 5907800702

Strypinis plakiklis, kairinis

- Gaminio Nr.: 5907800701

Užmaunamas plakiklis - Gaminio Nr.: 3907801009

11. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

• Gaminys atitinka EN 61000-3-11 reikalavimus ir jam galioja specialios prijungimo sąlygos. Tai reiškia, kad naudoti bet kuriuose laisvai pasirenkamuose prijungimo taškuose draudžiama.
• Esant nepalankioms tinklo sąlygoms, gali laikinai svyruoti gaminio įtampa.
• Gaminys skirtas naudoti tik prijungimo taškuose, a) kurie neviršija maksimaliai leidžiamos tinklo pilnutinės varžos „Z“ (Zmaks. = 0,25 Ω) arba b) kurių tinklo apkrova ilgalaike srove yra ne mažesnė nei 100 A kiekvienoje fazėje.
• Jūs kaip naudotojas privalote užtikrinti, jei reikia, pasitaręs su savo energijos tiekimo jmone, kad prijungimo taškas, kuriame norite eksploatuoti gamini, atitiktų vieną iš abiejų nurodytu reikalavimų a) arba b).

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izoliacija. To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laida;
• jpjovimo vietos pervažiavus prijungimo laida;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• jtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dèmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.

Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus H05VV-F.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Kintamosios srovės variklis

• Tinklo jtampa turi būti 220–240 V\~.
- Ilginamuju laidu iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšį;
- duomenis iš įrenginio specifikacijų lentelės.
- duomenis iš variklio specifikaciju lentelės.

Prijungimo būdas X

Jei šio gaminio prijungimo prie tinklo laidas pažeidžia-mas, jį reikia pakeisti specialiu prijungimo prie tinklo laidu, kurį galima įsigyti iš gamintojo arba jo klientų aptarnavimo tarnybos.

12. Laikymas

• Visą jrenginį ir priedus reikia kruopščiai išvalyti.
• Visada laikykite jrenginj vaikams nepasiekiamoje vietoje. Stabilioje padėtyje pastatykite sausoje ir saugioje vietoje, apsaugotoje nuo ypač aukštos arba žemos temperatūros.
• Sandéliuojamą jrenginį apsaugokite nuo saulės spindulių. Jei įmanoma, pastatykite užtamsintoje srityje.
• Nejvyniokite jrenginio i maišus arba tentus iš nai-lono arba sintetinės medžiagos, nes ten gali susi-daryti drėgmės.

13. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tau-sodami aplinką

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie néra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto jrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.
• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:
• viešosiose atliekų šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
• Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigy-dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.
• Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.
• Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.
• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

14. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti?
Variklis nepasileidžia	Nèra tinklo įtampos (maitinimo pertrauka)	Patikrinkite saugiklius
	Pažeistas jungiamasis kabelis	Paveskite kabelį pakeisti arba patikrinti (kvalifikuotam elektrikui) Nebenaudokite pažeistų kabelių
	Sugedęs variklis arba jungiklis	Norėdami pašalinti problemas, kreipkitės į gamintoją arba į jo nurodytą įmonę.
Nejprasta vibracija	Pažeista maišymo mentelė Pakeiskite maišymo mentele
	Pažeistas maišymo velenas	Norėdami pašalinti problemas, kreipkitės į gamintoją arba į jo nurodytą įmonę.
	Netinkama maišoma medžiaga	Netinkamas apdorojimas. Laikykitės ga-mintojo pateiktų apdorojimo reikalavimo.
Prietaisas pradeda veikti, tačiau esant mažiausiai ap-krovai užsiblokuoja ir galimai automatiškai išsijungia.	Per ilgas ilginamasis kabelis arba per mažas skerspjūvis.	Ilginamasis kabelis min. 1,5 mm ^2 esant maks. 25 m ilgiui.
	Kištukinis lizdas per toli nuo pagrindi-nės jungties ir per mažas jungiamojo laido skerspjūvis.	Kai kabelis ilgesnis – skerspjūvis min. 2,5 mm ^2 .

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
