Produkto tipas	Betono maišyklė (cemento maišyklė)
Prekės ženklas	Scheppach
Modelis	MIX160
Matmenys (ilgis × plotis × aukštis)	1260 × 850 × 1350 mm
Svoris	53,8 kg
Elektros maitinimas	230 V / 50 Hz, vienfazis
Variklio galia	0,65 kW
Būgno talpa	160 litrų
Maks. būgno sūkių dažnis	29,5 min⁻¹
Būgno angos skersmuo	390 mm
Apsaugos indeksas	IP45D
Darbo režimas	S6 30% (nepertraukiamas su apkrovos ekspozicija)
Apsaugos klasė	II
Pilnos apkrovos srovė	2,94 A
Garso slėgio lygis (L_pA)	69,75 dB(A)
Garantuotas garso galios lygis (L_WA)	93 dB(A)
Naudojimo paskirtis	Betono ir skiedinio maišymas buitiniam naudojimui
Saugos įtaisai	Šiluminė apsauga, avarinis sustabdymas, fiksuojamas pasukimo įtaisas
Transportavimo ratai	2 transportavimo ratai + 1 pasukamas ratas
Rekomenduojama priežiūra	Valymas po kiekvieno naudojimo, periodinis diržo patikrinimas
Eksploatacinės dalys	Trapeciniai diržai
Garantija	Teisinė garantija (sugedusios dalys keičiamos nemokamai)

Dažnai užduodami klausimai - MIX160 SCHEPPACH

Kaip surinkti betono maišyklę MIX160 ?

Montavimui reikia dviejų žmonių. Pirmiausia pritvirtinkite transportavimo ratus prie ašies, tada sumontuokite atramą, valdymo strypą ir centrinę rėmo dalį. Tada sumontuokite apatinę ir viršutinę būgno dalis, sumontuokite maišymo mechanizmą, pasukamą ratą ir galiausiai variklio bloką. Naudokite pateiktus raktus (SW10, SW13, SW16) ir vadovaukitės schemomis vadove.

Kokia yra maksimali betono maišyklės MIX160 talpa?

Būgno talpa yra 160 litrų. Neviršykite šio kiekio, kad išvengtumėte perkrovos ir užtikrintumėte homogenišką maišymą.

Kaip paleisti ir sustabdyti betono maišyklę?

Prijunkite prietaisą prie elektros lizdo. Paspauskite žalią mygtuką „I“ ant įjungimo/išjungimo jungiklio, kad paleistumėte, ir raudoną mygtuką „0“, kad sustabdytumėte. Perkaitimo atveju šiluminė apsauga išjungia variklį; prieš vėl įjungdami palaukite 15 minučių, kol atvės.

Kokie yra pagrindiniai saugos reikalavimai?

Visada dėvėkite asmenines apsaugos priemones: apsauginius batus, pirštines, akinius ir respiratorių. Niekada nekiškite rankų į besisukantį būgną. Pastatykite mašiną ant lygaus ir stabilaus paviršiaus. Prieš bet kokią priežiūrą atjunkite kištuką.

Kaip reguliuoti būgno pasvirimą skirtingiems mišiniams?

Paspauskite valdymo strypą koja, kad atlaisvintumėte fiksatorių. Pasukite būgną į norimą padėtį: skiedinio padėtis (12a pav.) arba betono padėtis (12b pav.). Atleiskite strypą, kad užfiksuotumėte.

Kaip išvalyti betono maišyklę po naudojimo?

Išjunkite variklį ir atjunkite kištuką. Išvalykite būgno vidų ir išorę šepetėliu arba grandikliu. Jei yra prilipusių likučių, įberkite kastuvus žvyro su vandeniu ir leiskite suktis. Niekada nepanardinkite variklio bloko į vandenį ir nenaudokite aukšto slėgio plovimo įrenginio.

Kaip transportuoti betono maišyklę?

Trumpam transportavimui pastatykite būgną anga žemyn ir pakreipkite mašiną ant ratų. Transportuojant transporto priemone, įtraukite atramą ir saugiai pritvirtinkite betono maišyklę diržu, kad neslystų.

Ką daryti, jei variklis neužsiveda?

Pirmiausia patikrinkite tinklo įtampą ir saugiklį. Jei jungiamasis laidas pažeistas, leiskite jį pakeisti elektrikui. Jei variklis sustoja darbo metu, palaukite, kol atvės, ir išvalykite variklio bloko ventiliacijos angas.

Kaip patikrinti ir pakeisti trapecinį diržą?

Atjunkite prietaisą. Nuimkite variklio bloko dangtelį atsukdami varžtus. Paspaudę diržą, jis turi įlinkti maždaug 5 mm. Jei susidėvėjęs, pakeiskite jį nukreipdami grioveliuotą pusę į išorę. Po keitimo priveržkite dangtelį.

Kur galiu rasti atsargines dalis MIX160?

Eksploatacinės dalys (diržai) ir priedai yra prieinami Scheppach aptarnavimo centre. Naudokite QR kodą pagrindiniame puslapyje arba susisiekite su savo pardavėju. Dėl bet kokio elektros remonto kreipkitės į specializuotą elektriką.

NAUDOJIMO INSTRUKCIJA MIX160 SCHEPPACH

Simbolių ant įrenginio aiškinimas

	Prieš eksploatacijos pradžią perskaitykite eksploatavimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Pastatykite betono maišyklę horizontaliai ant lygaus ir tvirto pagrindo!
	Vykstant eksploatavimui, betono maišyklės nejudinkite!
	Nejgalioti asmenys ir vaikai nuo įrenginio turi laikytis atstumo!
	Įrenginys yra su apsaugine izoliacija!Dėmesio! Apsaugos klasė išlieka tik tada, kai techninės priežiūros atveju naudojamos originalios izoliacinės medžiagos ir nekeičiami izoliaciniai atstumai.
	Prieš valydami arba atlikdami techninę priežiūrą, ištraukite tinklo kištuką!
	Betono maišyklę galima eksploatuoti tik visiškai uždarius apsauginį įtaisą!
	Dévėkite apsauginius drabužius!
	Nekiškite rankų į judantį būgną!
	Atsargiai!Suspaudimo pavojus prisilietus prie krumpliuotojo žiedo!
	Pagalbinis montavimo įtaisas!Žr.: Montavimas, viršutinės būgno dalies montavimas (6 pav.)
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

Turinys: Puslapis:

1. lvadas.... 171
2. Irenginio aprašymas 171
3. Komplektacija 171
4. Naudojimas pagal paskirtį 171
5. Saugos nurodymai....172
6. Liekamosios rizikos 173
7. Techniniai duomenys 173
8. Išpakavimas....174
9. Surinkimas / prieš eksploatacijos pradžia.... 174
10. Paleidimas 175
11. Elektros prijungimas 176
12. Valymas 177
13. Transportavimas 177
14. Laikymas.... 177
15. Techninė priežiūra 177
16. Utilizavimas ir pakartotinis atgavimas 178
17. Sutrikimų šalinimas.... 179
18. Atitikties deklaracija....295

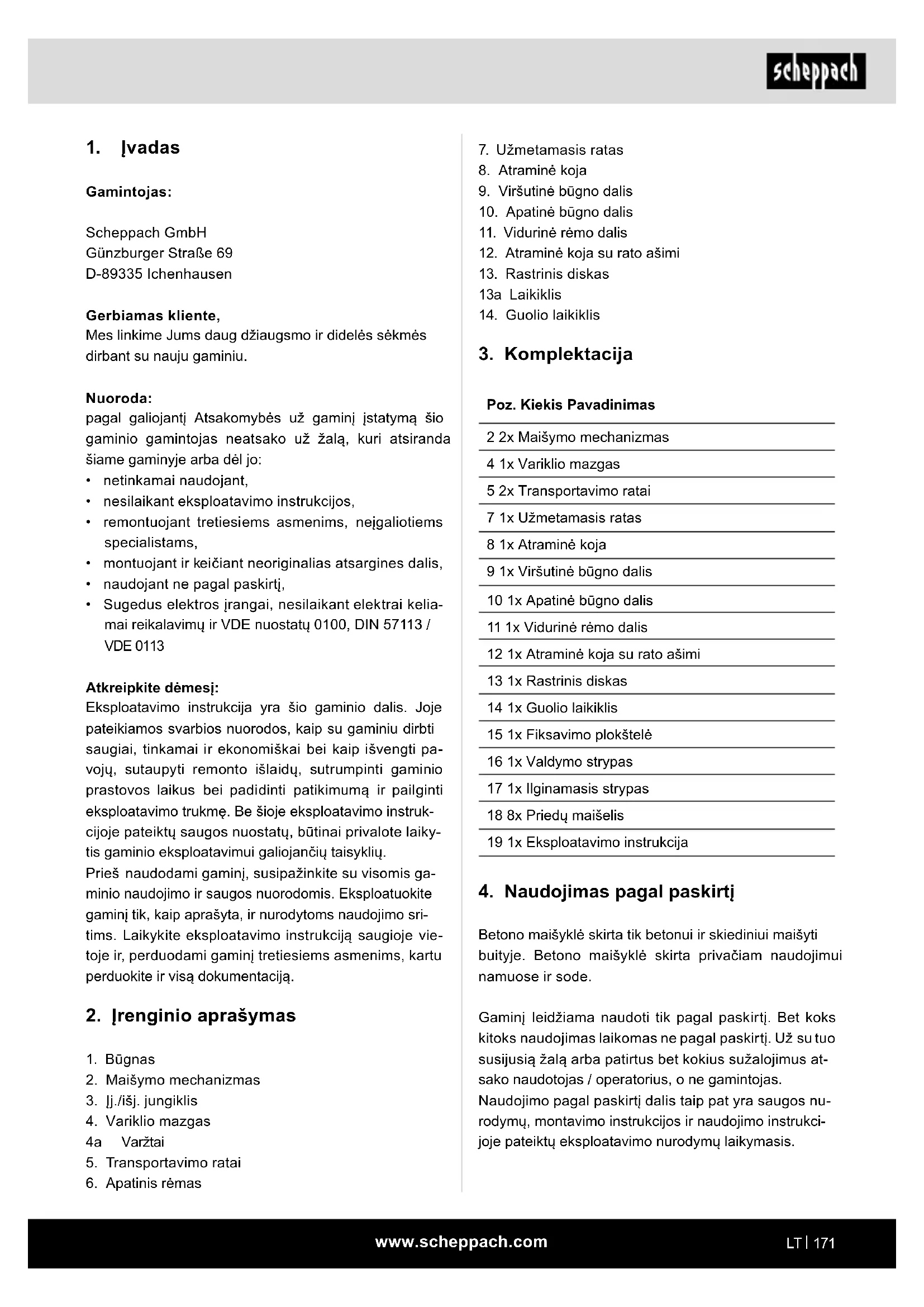

1. Ivadas

Gamintojas:

Scheppach GmbH

Mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju gaminiu.

Nuoroda:

pagal galiojanti Atsakomybės už gamini įstatymą šio gaminio gamintojas neatsako už žalą, kuri atsiranda šiame gaminyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant eksploatavimo instrukcijos,
- remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
• naudojant ne pagal paskirti,
- Sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE 0113

Atkreipkite dèmesj:

Eksploatavimo instrukcija yra šio gaminio dalis. Joje pateikiamos svarbios nuorodos, kaip su gaminiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavoju, sutaupyti remonto išlaidu, sutrumpinti gaminio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje eksploatavimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis gaminio eksploatavimui galiojančių taisyklių.

Prieš naudodami gaminj, susipažinkite su visomis ga-minio naudojimo ir saugos nuorodomis. Eksploatuokite gaminj tik, kaip aprašyta, ir nurodytoms naudojimo sri-tims. Laikykite eksploatavimo instrukciją saugioje vie-toje ir, perduodami gaminj tretiesiems asmenims, kartu perduokite ir visą dokumentaciją.

2. Irenginio aprašymas

1. Bügnas
2. Maišymo mechanizmas
3. lj./išj. jungiklis
4. Variklio mazgas
   4a Varžtai
5. Transportavimo ratai

6. Apatinis rémas

7. Užmetamasis ratas

8. Atraminė koja
9. Viršutinė būgno dalis
10. Apatinė būgno dalis
11. Vidurinè rêmo dalis
12. Atraminė koja su rato ašimi
13. Rastrinis diskas
    13a Laikiklis
14. Guolio laikiklis

3. Komplektacija

Poz. Kiekis Pavadinimas

2 2x Maišymo mechanizmas

4 1x Variklio mazgas

5 2x Transportavimo ratai

7 1x Užmetamasis ratas

8 1x Atraminė koja

9 1x Viršutinė būgno dalis

10 1x Apatinė būgno dalis

11 1x Vidurinė rèmo dalis

12 1x Atraminė koja su rato ašimi

13 1x Rastrinis diskas

14 1x Guolio laikiklis

15 1x Fiksavimo plokštelė

16 1x Valdymo strypas

17 1x Ilginamasis strypas

18 8x Priedų maišelis

19 1x Eksploatavimo instrukcija

4. Naudojimas pagal paskirti

Betono maišyklé skirta tik betonui ir skiediniui maišyti buityje. Betono maišyklé skirta privačiam naudojimui namuose ir sode.

Gaminj leidžiama naudoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už su tuo susijusia žalą arba patirtus bet kokius sužalojimus at-sako naudotojas / operatorius, o ne gamintojas.

Naudojimo pagal paskirti dalis taip pat yra saugos nurodymu, montavimo instrukcijos ir naudojimo instrukcijoje pateiktu eksploatavimo nurodymu laikymasis.

Asmenys, kurie gaminį naudoja ir atlieka jo techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus.

Atlikus gaminio modifikacijas, už su tuo susijusią żalą gamintojas neatsako.

Gaminj leidžiama eksploatuoti tik su gamintojo originaliomis dalimis ir priedais.

Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.

Atkreipkite dėmesį į tai, kad mūsų gaminiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai gaminys naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

Gamintojas neatsako už žalą, patirtą naudojant ne pagal paskirtį arba netinkamai.

Signalinių žodžių aiškinimas naudojimo instrukcijoje.

⚠️ PAVOJUS

Signalinis žodis, žymintis tiesioginę pavojingą situaciją, kurios nevengiant pasekmė bus mirtini arba sunkūs sužalojimai.

⚠️ ATSARGIAI

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė bus lengvi arba vidutinio sunkumo sužalojimai.

DÉMESIO

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti gaminio arba turto / nuosavybės apgadinimas.

5. Saugos nurodymai

Bendrieji saugos nurodymai

⚠️ ISPĖJIMAS: jei naudojate elektrinius įrankius, laikykitės toliau pateiktų pagrindinių saugos taisyklių, kad sumažintumėte gaisro, elektros smūgio ir asmenų sužalojimo riziką.

Prieš dirbdami su šiuo jrenginiu, perskaitykite visus nurodymus.

• Laikykitės visų saugos ir pavojų nuorodu ant jrenginio.
• Ant gaminio turi būti visos saugos ir pavojų nuorodos bei jos turi būti įskaitomos.
• Neišmontuokite ir nepadarykite netinkamais naudoti gaminio saugos įtaisų.
• Patikrinkite prijungimo prie tinklo laidus. Nenaudokite pažeistų jungiamųjų laidų.
• Prieš pradėdami eksploatuoti patikrinkite, ar tinkamai veikia jrenginys.
• Neigalioti asmenys ir vaikai turi būti toliau nuo betono maišyklės.
• Alkoholio, narkotikų ir medikamentų veikiamiems asmenims naudoti draudžiama.
• Operatorius privalo dévèti savo asmenines apsaugos priemones (AAP).
• Būkite atsargūs dirbdami: pavojus susižaloti dėl be-sisukančių dalių.
• Valymo, techninės priežiūros ir sutrikimų šalinimo darbus atlikite tik išjungę variklj. Ištraukite tinklo kištuką!
• Elektros instaliacijos jrengimo, remonto ir techninės priežiūros darbus leidžiama atlikti tik specialistams.
• Baigę remonto ir techninės priežiūros darbus, vėl iš karto sumontuokite visus apsauginius ir saugos įtaisus.
• Palikdami darbo vietą, išjunkite variklj ir ištraukite tinklo kištuką!
• Atkreipkite dėmesį į tai, kad būtų pakankamas apšvietimas. Dėl blogo apšvietimo gali gerokai padidėti pavojus susižaloti!
• Išjunkite jrenginį pavjoaus atveju ir ištraukite tinklo kištuką!
• Esant jungtam jrenginiui, niekada nedėkite rankų ant judančių mašinos dalių. Dėl besisukančio būgno ar besisukančių maišymo mechanizmo dalių kyla pagriebimo / užvyniojimo pavojus.
• Perkeliant jrenginji kitą vietą, jį eksploatuoti draudžiama!
• [renginj galima statyti tik ant lygaus paviršiaus!
  • Kyla pavojus jkvėpti nuodingų garų ir dulkių.

Papildomai saugos nuorodos dėl betono maišyklės

• Betono maišyklę galima pradėti eksploatuoti tik iki galo sumontavus.

• Prieš eksploatacijos pradžią patikrinkite jungiamuosius laidus, ar jie nepažeisti.

• Avėkite apsauginius batus, mūvėkite pirštines ir dėvėkite kvėpavimo takų apsaugos kaukę.

• Laikykite rankas ir kojas toliau nuo judančių dalių.
• Nekiškite rankų j veikiantį maišymo būgną.
• Nekiškite daiktų į besisukantį maišymo būgną, pvz., mentės arba pan.
• Pavojus susižaloti sukantis maišymo būgnui.
• Betono maišyklę galima eksploatuoti tik su originaliomis atsarginėmis dalimis.
• Betono maišyklės remonto darbus leidžiama atlikti tik įgaliotoms specializuotoms įmonėms.
• Eksploatuoti parengtos betono maišyklės nepalikite be priežiūros.
• Prieš pasišalindami iš darbo vietos, išjunkite mašiną ir ištraukite tinklo kištuką.

6. Liekamosios rizikos

Gaminys pagamintas pagal technikos lygį ir pri-pažintas saugumo technikos taisykles. Tačiau dir-bant galima pavienė liekamoji rizika.

• pavojus susižaloti dėl besisukančių dalių.
• Pavojus sveikatai dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.
• Prieš atlikdami nustatymo arba techninės priežiūros darbus, išjunkite variklj ir ištraukite tinklo kištuką.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
• Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nuorodu ir bus naudojama pagal paskirtį bei bus laikomasi visos eksploatavimo instrukcijos.
• Venkite atsitiktinių mašinos paleidimų: Prieš kišdami kištuką i kištukinį lizdą, jsitikinkite, kad jj./išj. jungiklis nustatytas ties „0“.
• Naudokite įrankį, kuris rekomenduojamas šioje eksploatavimo instrukcijoje. Taip Jūsų mašina pasieks optimalią galią.
• Kai gaminys eksploatuojamas, laikykite savo rankas toliau nuo darbo zonos.

⚠ Ispėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus.

Norint sumažinti rimtu arba mirtinu sužalojimu pavoju, prieš naudojant elektrinj įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

7. Techniniai duomenys

MIX160 MIX180
Variklis 230 V / 50 Hz	230 V / 50 Hz
Variklio galia 0,65 kW	0,8 kW
Maks. būgno sūkių skaičius	29,5 min ^-1	29,5 min ^-1
Pilnutinės srovės apkrova	2,94 A 3,62 A
Talpa 160 l 180 l
Būgno angos skers-muo	390 mm 390 mm
Apsaugos laipsnis IP45D IP45D
Darbo režimas*	S6 30%	S6 30%
Apsaugos klasė	II	II
Matmenys	1260 x 850 x 1350 mm	1260 x 850 x 1400 mm
Svoris	53,8 kg	56,5 kg

Pasiliekame teisę atlikti techninius pakeitimus!

*S6 30 %: ilgalaikės kintamosios apkrovos režimas (10 min. ciklo trukmė)

Kad variklis neleistinai nejkaistai, variklj leidžiama eksploatuoti 30 % ciklo trukmės su nurodyta vardine galia. Po to jis turi veikti toliau 70 % ciklo trukmės be apkrovos.

Triukšmas ir vibracija

⚠️ Ispéjimas:

triukšmas gali turėti didelės įtakos Jūsu sveikatai. Jei mašinos skleidžiamas triukšmas viršija 85 dB, naudokite klausos apsaugą.

Triukšmo vertės

Triukšmo vertės buvo nustatytos pagal 2005/88/EB.

	MIX160	MIX180
Garso slégio lygis L_pA	69,75 dB	67,98 dB
Neapibréžtis K_pA	2,77 dB	5,14 dB
Garso galios lygis L_WA	90,74 dB	91,78 dB
Neapibréžtis K_WA	1,20 dB	1,40 dB
Garantuotas garso galios lygis L_WA	92 dB 93 dB

8. Išpakavimas

• Išimkite betono maišyklę iš déžės, padedami dviejų asmenų.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamaciju atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pri-pažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami pagal eksploatavimo instrukciją susipažinkite su gaminiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių jsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei gaminio tipą ir pagaminimo metus.

⚠ PAVOJUS!

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

9. Surinkimas / prieš eksploatacijos pradžią

⚠ Dèmesio!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

Kad būtų lengviau montuoti, surinkti turėtų du asmenys.

Priedų maišeliuose (nuo A iki I) yra visos montuoti reikalingos mažos detalės (žr. 3 pav.).

Montuoti reikalingi jrankiai (nejeina i komplektacija):

• 2x veržliarakčiai SW10
• 2x veržliarakčiai SW13
• 1x veržliaraktis SW16
• 1x kombinuotosios replės
- 1x varžtu su kryžminėmis išdrožomis atsuktuvas

9.1 Transportavimo ratų (5) montavimas (A priedų maišelis) (4 pav.)

1. Abiejose pusèse uždékite transportavimo ratus (5) ant atraminès kojos su rato ašimi (12).

2. Tada abiejose pusėse užmaukite ant rato ašies poveržlę.

3. Abiejose pusėse pro išorinę rato ašies kiaurymę prakiškite vielokaištį.

4. Užfiksuokite transportavimo ratus (5), tinkamomis kombinuotosiomis replémis (nejeina j komplektaciją) atlenkdami vielokaiščius.

9.2 Atraminės kojos (8), valdymo strypo (16) ir ilginamojo strypo (17) tvirtinimas prie vidurinės rémo dalies (11) (B priedų maišelis) (5 pav.)

1. Laikykite atraminę koją (8), kaip parodyta, prie vidurinės rémo dalies (11). Pasirinkite kiaurymes, kad atraminė koja (8) būtų žemesnéje padétyje.
2. Prakiškite abu šešiabriaunius varžtus M8x70 pro kiaurymes.
3. Užfiksuokite kiekvieną varžtą poveržle, spyruokliniu žiedu ir veržle M8.
4. Priveržkite visus varžtus, naudodami du veržliarakčius (SW13) (nejeina i komplektaciją).
5. Prakiškite valdymo strypą (16) iš apačios pro tam skirtą laikiklj.
6. Užmaukite spyruoklę iš viršaus ant valdymo strypo (16) ir laikykite ją padėtyje, įkišdami vielokaištį į kiaurymę.
7. Prijunkite valdymo strypą (16) prie ilginamojo strypo (17), naudodami šešiabriaunj varžtą M6x30. Užfiksuokite jį veržle M6.
8. Priveržkite varžtą, naudodami du veržliarakčius (SW10) (nejeina i komplektaciją).

9.3 Atraminės kojos su rato ašimi (12) ir transportavimo ratais (5) tvirtinimas prie vidurinės rémo dalies (11) (C priedų maišelis) (6 pav.)

1. Laikykite atraminę koją su rato ašimi (12), kaip pa- rodyta, prie vidurinės rėmo dalies (11).
2. Prakiškite abu šešiabriaunius varžtus M8x70 pro kiaurymes.
3. Užfiksuokite kiekvieną varžtą poveržle, spyruokliniu žiedu ir veržle M8.
4. Priveržkite visus varžtus, naudodami du veržliarakčius (SW13) (nejeina i komplektaciją).

9.4 Apatinės būgno dalies (10) montavimas (D priedų maišelis) (7 pav.)

1. Ikiškite guolio laikikli (14), kaip parodyta, tam skirtoje apatinės būgno dalies (10) vietoje.
2. Užfiksuokite apatinę būgno dalj (10) fiksavimo žiedu (žr. pav.).
3. Tuo pačiu metu apatinės būgno dalies (10) guolį su iš anksto sumontuotu guolio laikikliu (14) įstatykite į apatinio rėmo angas.

Atkreipkite dèmesj i tai, kad guolio laikiklis (14) būtų virš atraminės kojos su rato ašimi (12).

1. Tuo metu atkreipkite dèmesi j kiaurymės padėti.

2. Prakiškite šešiabriauni varžta M8x65 pro kiaurymę.

3. Užfiksuokite varztą poveržle, spyruokliniu žiedu ir veržle M8.

4. Užfiksuokite priešingoje pusėje fiksavimo plokš-tele (15) ir abiem šešiabriauniais varžtais M8x20.

5. Užfiksuokite kiekvieną varžtą poveržle, spyruokliniu žiedu ir veržle M8.

6. Priveržkite visus varžtus, naudodami du veržliarakčius (SW13) (nejeina i komplektaciją).

9.5 Maišymo mechanizmo (2) montavimas (E priedų maišelis) (8 pav.)

1. Prakiškite po vieną varžtą su kryžmine išdroža M10x20 iš išorės pro apatinę būgno dalį (10).

2. Užmaukite po vieną guminę poverzłę ant ką tik įstatytų varžtų su kryžminėmis išdrožomis apati-nėje būgno dalyje (10).

3. Dabar uždėkite maišymo mechanizmą (2) ant sumontuotų varžtų su kryžminėmis išdrožomis ir užfiksuokite kiekvieną iš jų poveržle, spyruokliniu žiedu ir veržle M10.

4. Maišymo mechanizmas (2) priveržiamas tik su- montavus apatinę būgno dalj (9).

9.6 Viršutinės būgno dalies (9) montavimas (F priedų maišelis) (9 pav.)

1. Uždékite viršutinę būgno dalj (9) ant apatinės bū-gno dalies (10). Įsitikinkite, kad viršutinio ir apatinio būgnų tvirtinimo kiaurymės sutampa.

2. Dėmesio! Užklijuotos rodyklės žymi tikslų apatinės (10) ir viršutinės (9) būgno dalių išlygiavimą.

3. Užfiksuokite viršutinę būgno dalį (9), naudodami dešimt varžtu M8x20, spyruoklinius žiedus ir poveržles.

4. Tada priveržkite varžtus kryžmai veržliarakčiu SW13 (nejeina i komplektaciją).

5. Prakiškite po vieną varžtą su kryžmine išdroža M10x20 iš išorės pro viršutinę būgno dalį (9).

6. Užmaukite po vieną guminę poveržlę ant ką tik įstatytų varžtų su kryžminėmis išdrožomis viršutinėje būgno dalyje (9).

7. Pritvirtinkite viršutinį maišymo mechanizmo (2) galą, naudodami ką tik įstatytus varžtus su kryžminėmis išdrožomis. Užfiksuokite kiekvieną iš jų poveržle, spyruokliniu žiedu ir veržle M10.

8. Po to priveržkite visus keturis varžtus apatinėje (10) ir viršutinėje (9) būgno dalyse, naudodami varžtu su kryžminėmis išdrožomis atsuktuvą ir veržliaraktį SW16 (nejeina į komplektaciją).

9.7 Užmetamojo rato (7) su rastriniu disku (13) montavimas (G priedų maišelis) (10 pav.)

1. Užmaukite užmetamaji ratą (7) su iš anksto su- montuotu rastriniu disku (13) ant išorinės jungės.

2. Užfiksuokite jì laikiklyje (13a) abiem šešiabriauniais varžtais M8x20 ir atitinkamai poveržle, spyruokliniu žiedu ir veržle M8. Atkreipkite dėmesį į tai, kad varžtai būtų jkišti iš vidaus į išorę.

3. Po to priveržkite varžtus, naudodami du veržlia- rakčius (SW13) (nejeina i komplektaciją).

9.8 Variklio mazgo (4) montavimas (H priedų maišelis) (11 pav.)

1. Nustatykite variklio mazgą (4) taip, kad srieginiai kaiščiai sutaptų su kiaurymėmis.

2. Dabar užmaukite variklio mazgą (4) iki galo ant veleno.

3. Po to užfiksuokite variklio mazgą (4) dviem po-veržlémis ir dviem savaime užsifiksuojančiomis veržlémis M8 ant srieginių kaiščių.

4. Prakiškite šešiabriaunj varžtą M8x70 pro laikiklj variklio mazge (4) ir pro kiaurymę vidurinėje rėmo dalyje (11).

5. Užfiksuokite varztą poveržle, spyruokliniu žiedu ir veržle M8.

6. Priveržkite visus varžtus ir veržles, naudodami du veržliarakčius (SW13) (nejeina i komplektaciją).

10. Paleidimas

⚠ Dèmesio!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

Eksploatuokite betono maišyklę tik tada, jei netrūksta dalių (pvz., apsauginių uždangalų) arba jos sugedusios ir jei nepažeistas jungiamasis laidas.

10.1 Pastatymas

- Pastatykite betono maišyklę horizontaliai ant lygaus, tvirto pagrindo. Apsaugokite, kad mašina nejsmigtų.

- Nestatykite betono maišyklės ant jungiamojo laido!

- Nutieskite jungiamajj laidą taip, kad jis negalėti būti sulenktas, suspaustas arba pažeistas kitais būdais.

Nuoroda:

Pjovimo juosta viršuje ir apačioje turi būti be kliūčių. Norint ištuštinti būgną, po būgnu turi būti vietos pa-kankamo dydžio talpyklai (pvz., skiedinio voniai). Sta-tydami mašiną jsitikinkite, kad maišymo būgną galima netrukdomai ištuštinti.

10.2 Jjungimas / išjungimas (1 pav.)

⚠ DÊMESIO!

Pavojus susižaloti!

Dėl besisukančio maišymo būgno galima patirti sužalojimų.

- Nekiškite rankų j veikiantį maišymo būgną.

- Nekiškite daiktų i besisukantį maišymo būgną (pvz., mentės arba pan.).

1. Prijunkite tinkamą ilginamajį kabelį prie betono maišyklės jungiamojo laido.
2. Ikiškite ilginamaji kabeli i kištukinj lizda.
3. Norėdami paleisti įrenginį, paspauskite jj./išj. jungiklį (3) „I“ (žalias mygtukas).
4. Norėdami išjungti įrenginį, paspauskite jj./išj. jungiklj (3) „0“ (raudonas mygtukas).

10.2.1 Šiluminė apsauga

Esant perkrovai ir perkaitimui, saugumo sumetimais apsauginio išjungimo funkcija išjungia jrenginį.

1. Palaukite maždaug 15 minučių, kol variklis atvės.
2. Paleiskite jrenginj iš naujo, paspausdami jj./išj. jungiklj (5) „l“ (žalias mygtukas).

10.3 Bügno reguliavimas (1) (1 pav., 12a/12b pav.)

Gaminant betoną ar skiedinį, betono maišyklė turi būti užfiksuota tam tikroje maišymo padėtyje. Tik taisyklingoje maišymo padėtyje užtikrinami geriausi maišymo rezultatai ir sklandus darbus.

1. Norėdami sureguliuoti būgną (1), visada tvirtai laikykite užmetamajį ratą (7).
2. Atfiksuokite pasukimo įtaisą, aktyvindami valdymo strypą (16) koja žemyn. Tuo metu fiksatorius atlaisvinamas iš rastrinio disko (13).
3. Sukite būgną (1), kol Jūsų maišoma medžiaga bus atitinkamoje padėtyje.
4. 12a pav. Bügno padétis skiediniui gaminti.
5. 12b pav. Bügno padètis betonui gaminti.
6. Jei būgnas (1) yra norimoje padėtyje, valdymo strypas (16) vėl užsifiksuoja rastriniame diske (13).

10.4 Pildymas (12a + 12b)

⚠ DÊMESIO!

Pavojus sveikatai ir susižaloti!

Įkvėpus dulkių, galima padaryti žalos sveikatai. Nelieskite cemento ar priedų be apsauginių pirštinių.

• Naudokite apsauginę kvėpavimo takų apsaugos kaukę.
• Mūvėkite apsaugines pirštines ir niekada nekiškite rankų i veikiantį maišymo būgną.

⚠️ ISPĖJIMAS!

Pavojus apvirsti!

Prieš pildydami atkreipkite dėmesį į tai, kad betono maišyklė būtų stabili.

• Eksploatuokite betono maišyklę tik ant tvirto, lygaus (apsaugoto nuo virtimo) pagrindo.
• Pildydami arba veikiant būgnui niekada nekeiskite betono maišyklės stovėjimo vietos.

• Eksploatuokite betono maišyklę tik ant tvirto, lygaus (apsaugoto nuo virtimo) pagrindo.

• Norėdami paleisti įrenginį, paspauskite jj./išj. jungiklį (3) „I“ (žalias mygtukas).

• Patikrinkite maišymo padėtį ant rastrinio disko (13).
• 12a pav. Bügno padètis skiediniui gaminti.
• 12b pav. Būgno padėtis betonui gaminti.
• Veikiant būgnui (1), pripildykite maišomos medžiagos. Neperpildykite būgno (1). Atsargiai! Gali judēti dalys!
• Nemeskite medžiagos i būgną (1) didele jęga, kad nepriliptų apatinėje būgno (1) pusėje. Tiekite medžiaga mažesniais kiekiais.
• Pildydami atkreipkite dėmesį į tai, kad būgno (1) anga būtų ištiesinta taip, kad iš būgno (1) negalėtų iškristi maišomos medžiagos.

Nuoroda: dėl mišinio sudėties ir kokybės kreipkitės patarimo i specialistą.

10.5 Ištuštinimas (12c pav.)

1. Pakiškite po būgnu (1) pakankamo dydžio talpyklą (pvz., skiedinio vonią). Atkreipkite dėmesį į tai, kad maišomos medžiagos negalėtų patekti ant žemės.
2. Atfiksuokite pasukimo įtaisą, pritraukdami prie savęs užmetamąjį ratą (1). Tuo metu fiksatorius atlaisvinamas iš rastrinio disko (14).
3. Dabar pasukite būgną (1) lėtai žemyn, kad galėtu-mėte ištuštinti.

11. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas.

Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

11.1 Pažeisti elektros prijungimo laidai

Dažnai pažeidžiama jungiamuju elektros laidų izoliacija. To priežastys gali būti:

- prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;

• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;
• jpjovimo vietos pervažiavus prijungimo laida;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo:
• jtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepa-žeisti. Atkreipkite dėmesį į tai, kad tikrinant jungiamasis laidas nekabotų ant elektros srovės tinklo.

Jungiamieji elektros laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus H07RN.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Naudojant vienfazj kintamosios srovės varikli, mašinoms su didele paleidimo srove (nuo 3000 vatų) rekomenduojame naudoti C 16 A arba K 16 A saugikli!

12. Valymas

⚠️ ISPĖJIMAS!

Pavojus susižaloti!

Gaminys gali netikėtai pasileisti ir taip sužaloti.

• Prieš atlikdami bet kokius valymo ir techninės priežiūros darbus, išjunkite variklj.
• Prieš atlikdami valymo darbus, ištraukite tinklo kištuka.

NUORODA!

Pažeidimo pavojus!

Į variklio mazgą patekus vandens, gali būti sugadintas variklis. Nedaužykite maišymo būgno kietais daiktais (plaktuku, kastuvu ir pan.). Jlenktas maišymo būgnas neigiamai veikia maišymo procesą ir ji taip pat sunku išvalyti.

• Išvalykite gaminj šepečiu arba grandikliu.
• Nenardinkite gaminio j vandenj ar kitus skysčius ir nepurkškite j variklio mazgą didelio slėgio valymo jrenginiu.

Rekomenduojame jrenginio vidų ir išorę išvalyti iš karto po kiekvieno naudojimo. Niekada negalima nešvarumu šalinti plaktuku, kastuvu ar pan.

Po kiekvieno betono maišyklės naudojimo:

1. Išvalykite būgną (1) vandeniu ir šepečiu arba grandikliu pašalinkite cemento ir skiedinio pluteles.
2. Norėdami išvalyti būgno vidų, kastuvu kelis kartus iberkite žyvro su vandeniu.

13. Transportavimas

⚠️ ISPĖJIMAS!

Pavojus susižaloti!

Gaminys gali netikėtai pasileisti ir taip sužaloti.

• Prieš transportuodami išjunkite variklj.
• Ištraukite tinklo kištuka.

13.1 Transportavimas transporto priemone (13d pav.)

1. Atfiksuokite pasukimo įtaisą, aktyvindami valdymo strypą (16) koja žemyn. Tuo metu fiksatorius atlaisvinamas iš rastrinio disko (13).
2. Dabar pastatykite būgna (1) pildymo anga žemyn.
3. Išsukite varžtus iš atraminės kojos (8) ir iš atraminės kojos su rato ašimi (12).
4. Užlenkite atraminę koją (8) ir atraminę koją su rato ašimi (12).
5. Užfiksuokite betono maišykle papildomai jtempi- mo diržu, kad nepasislinktu.
6. Nekelkite betono maišvklės kranu.

13.2 Transportavimas darbo vietoje (13d pav.)

1. Atfiksuokite pasukimo įtaisą, aktyvindami valdymo strypą (16) koja žemyn. Tuo metu fiksatorius atlais- vinamas iš rastrinio disko (13).
2. Dabar pastatykite būgna (1) pildymo anga žemyn.
3. Jei norite transportuoti nedideliu atstumu, betono maišykle šiek tiek paverskite ir transportuokite ant transportavimo ratu (5).

14. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C.

Uždenkite betono maišyklę, kad apsaugotumėte ją nuo dulkių ar drėgmės.

Laikykite eksploatavimo instrukcija prie elektrinio jrankio.

15. Techninė priežiūra

⚠️ ISPĖJIMAS!

Pavojus susižaloti!

Gaminys gali netikėtai pasileisti ir taip sužaloti.

• Prieš atlikdami bet kokius techninės priežiūros darbus, išiunkite varikli.
• Prieš atlikdami techninės priežiūros darbus, iš-traukite tinklo kištuka.

15.1 Diržo įtempio tikrinimas (11a pav.)

Diržo įtempis nustatytas gamykloje. Diržo įtempio reguliuoti negalima.

1. Nuimkite variklio mazgo (4) uždangalą, atlaisvindami variklio mazgo (4) varžtus (4a). Tam naudokite varžtu su kryžminėmis išdrožomis atsuktuvą (nejeina i komplektaciją).
2. Patikrinkite diržo įtempį. Paspaudus diržą pirštu, diržas turėtu jlinkti maždaug 5 mm.
3. Vėl uždėkite variklio mazgo uždangalą (4) ir pri-veržkite varžtus (4a). Tam naudokite varžtų su kryžminėmis išdrožomis atsuktuvą (nejeina i komplektaciją).

15.2 Diržo keitimas

Diržai yra greitai susidėvinčios dalys, kurias praėjus tam tikram laikui reikia pakeisti.

1. Nuimkite variklio mazgo (4) uždangalą, atlaisvindami variklio mazgo (4) varžtus (4a).
2. Nutraukite variklio uždangalą.
3. Istatant rievėtoji naujo trapecinio diržo pusė turėtų būti nukreipta j išorę. Iš pradžių turite sumontuoti apatine trapecinio diržo dali.
4. Patikrinkite diržo įtempį. Paspaudus diržą pirštu, diržas turėtų įlinkti maždaug 5 mm. Papildomai įtempti diržo nejmanoma.
5. Vėl uždėkite variklio mazgo uždangalą (4) ir pri-veržkite varžtus (4a).

15.3 Jungtys ir remontas

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšj;
- duomenis iš jrenginio specifikaciju lentelės;

15.4 Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys*: Diržas

* j komplektacija privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

16. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima per- dirbti. Utilizuokite pakuotes, tau- sodami aplinką.

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie néra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Bateriju jstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudo-tojai yra teisiškai jpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto irenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

• viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybiu pastatu kiemuose),

• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atqal arba tai padaryti siūlo savanoriškai.
• Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigydami naujo prietaiso iš gamintojo arba nuvežti į kita įgaliota surinkimo punkta savo vietovėje.
• Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientu aptarnavimo tarnyba.

- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

1. Sutrikimų šalinimas

Sutrikimas	Galima	Ką daryti
Variklis nepasileidžia	Nėra tinklo įtampos Patikrinkite saugiklj
	Pažeistas jungiamasis kabelis	Paveskite patikrinti arba pakeistikvalifikuotam elektrikui
Variklis išsijungia	Variklis perkrautas Leiskite varikliui	atvėsti
	Variklio mazgo tiekiamo ir ištraukiamo oro angos yra nešvarios	Išvalykite tiekiamo ir ištraukiamo oroangas
Variklis veikia, būgnas sustoja Trapecinis diržas praslysta Pakeiskite trapecinį diržą

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos argamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
