Typ produktu	Betoniarka (mieszarka do cementu)
Marka	Scheppach
Model	MIX160
Wymiary (dł. × szer. × wys.)	1260 × 850 × 1350 mm
Masa	53,8 kg
Zasilanie elektryczne	230 V / 50 Hz, jednofazowe
Moc silnika	0,65 kW
Pojemność bębna	160 litrów
Maks. prędkość obrotowa bębna	29,5 min⁻¹
Średnica otworu bębna	390 mm
Stopień ochrony	IP45D
Tryb pracy	S6 30% (praca ciągła z obciążeniem przerywanym)
Klasa ochrony	II
Prąd przy pełnym obciążeniu	2,94 A
Poziom ciśnienia akustycznego (L_pA)	69,75 dB(A)
Gwarantowany poziom mocy akustycznej (L_WA)	93 dB(A)
Przeznaczenie	Mieszanie betonu i zaprawy do użytku domowego
Urządzenia zabezpieczające	Zabezpieczenie termiczne, wyłącznik awaryjny, blokowany mechanizm obrotu
Koła transportowe	2 koła transportowe + 1 koło skrętne
Zalecana konserwacja	Czyszczenie po każdym użyciu, okresowa kontrola pasa
Części zużywające się	Pasy klinowe
Gwarancja	Gwarancja ustawowa (wadliwe części wymieniane bezpłatnie)

Często zadawane pytania - MIX160 SCHEPPACH

Jak zamontować betoniarkę MIX160?

Montaż wymaga dwóch osób. Najpierw przymocuj koła transportowe do osi, następnie zamontuj podpórkę, drążek sterujący i środkową część ramy. Potem zmontuj dolną i górną część bębna, zamontuj mechanizm mieszający, koło skrętne i na końcu blok silnika. Użyj dostarczonych kluczy (SW10, SW13, SW16) i postępuj według schematów w instrukcji.

Jaka jest maksymalna pojemność betoniarki MIX160?

Pojemność bębna wynosi 160 litrów. Nie przekraczaj tej ilości, aby uniknąć przeciążenia i zapewnić jednolite mieszanie.

Jak uruchomić i zatrzymać betoniarkę?

Podłącz urządzenie do gniazdka sieciowego. Naciśnij zielony przycisk « I » na wyłączniku On/Off, aby uruchomić, a czerwony przycisk « 0 », aby zatrzymać. W przypadku przegrzania zabezpieczenie termiczne wyłączy silnik; odczekaj 15 minut na ostygnięcie przed ponownym uruchomieniem.

Jakie są podstawowe zasady bezpieczeństwa?

Zawsze noś sprzęt ochrony osobistej: obuwie ochronne, rękawice, okulary i maskę przeciwpyłową. Nigdy nie wkładaj rąk do obracającego się bębna. Ustaw maszynę na równej i stabilnej powierzchni. Odłącz wtyczkę przed jakąkolwiek konserwacją.

Jak wyregulować nachylenie bębna dla różnych mieszanek?

Naciśnij nogą drążek sterujący, aby zwolnić zapadkę. Obróć bęben do żądanej pozycji: pozycja do zaprawy (rysunek 12a) lub pozycja do betonu (rysunek 12b). Zwolnij drążek, aby zablokować.

Jak wyczyścić betoniarkę po użyciu?

Zatrzymaj silnik i odłącz wtyczkę. Wyczyść wnętrze i zewnętrzną część bębna szczotką lub skrobakiem. W przypadku zaschniętych resztek wsyp kilka łopat żwiru z wodą i włącz obrót. Nigdy nie zanurzaj bloku silnika i nie używaj myjki ciśnieniowej.

Jak transportować betoniarkę?

Do transportu na krótkie odległości ustaw bęben otworem do dołu i przechyl maszynę na koła. Do transportu pojazdem schowaj podpórkę i zabezpiecz betoniarkę pasami, aby zapobiec przesuwaniu.

Co zrobić, jeśli silnik nie uruchamia się?

Najpierw sprawdź napięcie sieciowe i bezpiecznik. Jeśli przewód zasilający jest uszkodzony, zleć jego wymianę elektrykowi. Jeśli silnik zatrzymuje się podczas pracy, poczekaj, aż ostygnie i wyczyść otwory wentylacyjne bloku silnika.

Jak sprawdzić i wymienić pas klinowy?

Odłącz urządzenie. Zdejmij osłonę bloku silnika, odkręcając śruby. Naciśnij pas: powinien ugiąć się o około 5 mm. Jeśli jest zużyty, wymień go, kierując żłobkowaną stroną na zewnątrz. Dokręć osłonę po zakończeniu.

Gdzie mogę znaleźć części zamienne do MIX160?

Części zużywające się (pasy) i akcesoria są dostępne w centrum serwisowym Scheppach. Użyj kodu QR na stronie głównej lub skontaktuj się ze sprzedawcą. W przypadku napraw elektrycznych skontaktuj się z wykwalifikowanym elektrykiem.

INSTRUKCJA OBSŁUGI MIX160 SCHEPPACH

10.4 Plnenie (obr. 12a + 12b)

⚠ POZOR!

Nebezpečenstvo ohrozenia zdravia a poranenia!

Objaśnienie symboli na urządzeniu

	Przed uruchomieniem należy przeczytać niniejszą instrukcję eksploatacji i przestrzegać wskazówek dotyczących bezpieczeństwa!
	Ustawić betoniarkę poziomo na równym i twardym podłożu!
	Betoniarki nie wolno przemieszczać podczas pracy!
	Trzymać z dala od urządzenia osoby nieupoważnione i dzieci!
	Urządzenie jest zaizolowane!Uwaga! Klasa ochrony zostaje zachowana tylko wtedy, gdy do prac serwisowych stosowane są oryginalne materiały izolacyjne, a odległości izolacyjne nie ulegają zmianie.
	Przed czyszczeniem lub konserwacją należy wyciągnąć wtyczkę sieciową!
	Betoniarka może być obsługiwana tylko przy całkowicie zamkniętym urządzeniu zabezpieczającym!
	Nosić odzież ochronną!
	Nie sięgać do poruszającego się bębna!
	Ostrożnie!Niebezpieczeństwo zmiażdżenia przy wieńcu zębatym!
	Pomoc montażowa!Patrz: Montaż, zamontować górną część bębna (rys. 6)
	Produkt jest zgodny z obowiązującymi europejskimi dyrektywami.
	Produkt jest zgodny z obowiązującymi serbskimi dyrektywami.

Spis treści: Strona:

1. Wprowadzenie 126
2. Opis produktu 126
3. Zakres dostawy 126
4. Użytkowanie zgodne z przeznaczeniem.... 126
5. Wskazówki dotyczące bezpieczeństwa....127
6. Ryzyka szczątkowe 128
7. Dane techniczne....128
8. Rozpakowanie 129
9. Montaż / Przed uruchomieniem 129
10. Uruchomienie.... 131
11. Przyłącze elektryczne 132
12. Czyszczenie.... 133
13. Transport.... 133
14. Przechowywanie.... 133
15. Konserwacja 133
16. Utylizacja i ponowne wykorzystanie 134
17. Pomoc dotycząca usterek 135
18. Deklaracja zgodności 294

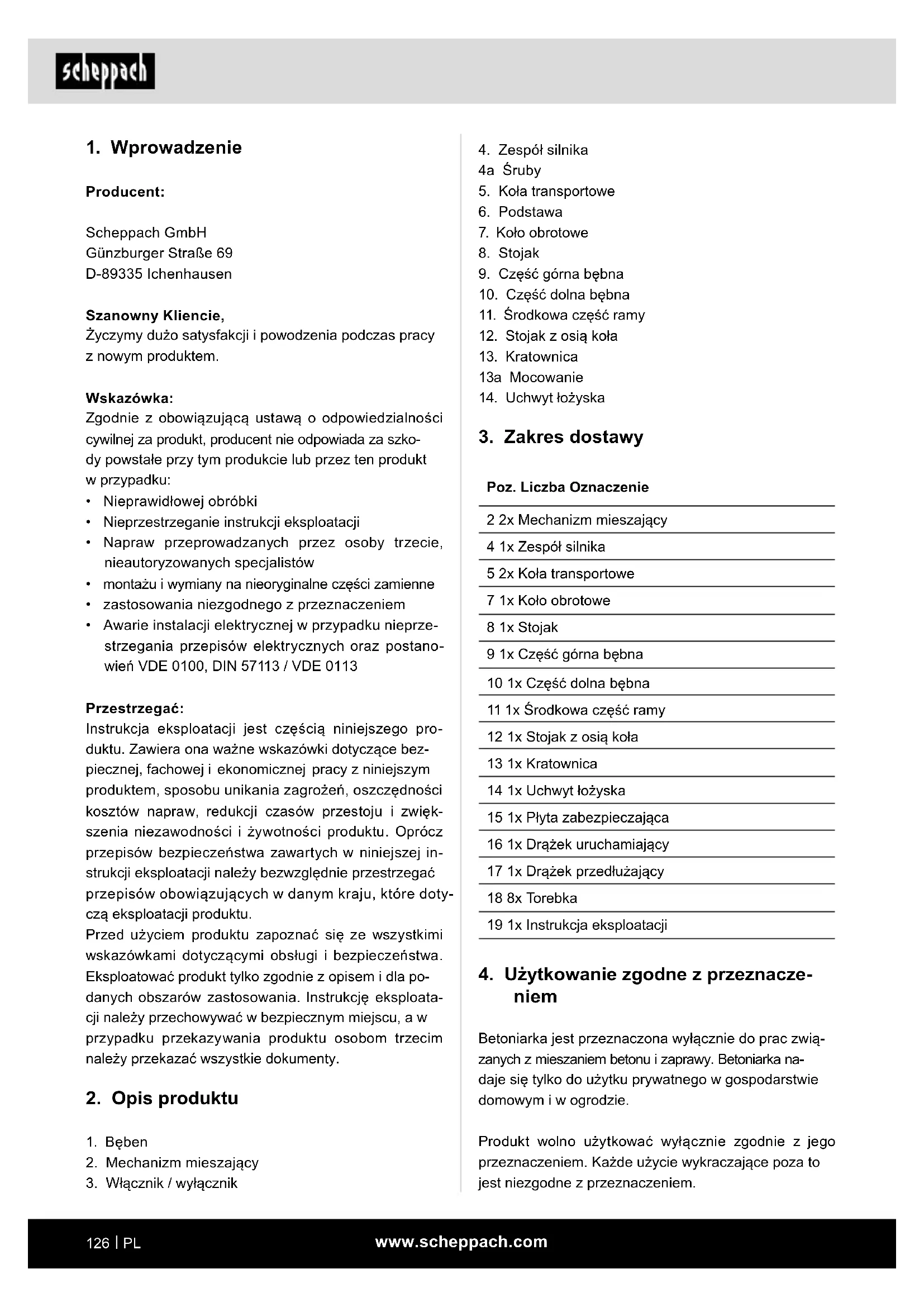

1. Wprowadzenie

Producent:

Scheppach GmbH

Życzymy dużo satysfakcji i powodzenia podczas pracy z nowym produktem.

Wskazówka:

Zgodnie z obowiązującą ustawą o odpowiedzialności cywilnej za produkt, producent nie odpowiada za szko- dy powstałe przy tym produkcie lub przez ten produkt w przypadku:

• Nieprawidłowej obróbki
• Nieprzestrzeganie instrukcji eksploatacji
• Napraw przeprowadzanych przez osoby trzecie, nieautoryzowanych specjalistów
  • montażu i wymiany na nieoryginalne części zamienne
  • zastosowania niezgodnego z przeznaczeniem
• Awarie instalacji elektrycznej w przypadku nieprzestrzegania przepisów elektrycznych oraz postanowień VDE 0100, DIN 57113 / VDE 0113

Przestrzegać:

Instrukcja eksploatacji jest częścią niniejszego produktu. Zawiera ona ważne wskazówki dotyczące bezpiecznej, fachowej i ekonomicznej pracy z niniejszym produktem, sposobu unikania zagrożeń, oszczędności kosztów napraw, redukcji czasów przestoju i zwiększenia niezawodności i żywotności produktu. Oprócz przepisów bezpieczeństwa zawartych w niniejszej instrukcji eksploatacji należy bezwzględnie przestrzegać przepisów obowiązujących w danym kraju, które dotyczą eksploatacji produktu.

Przed użyciem produktu zapoznać się ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Eksploatować produkt tylko zgodnie z opisem i dla podanych obszarów zastosowania. Instrukcję eksploatacji należy przechowywać w bezpiecznym miejscu, a w przypadku przekazywania produktu osobom trzecim należy przekazać wszystkie dokumenty.

2. Opis produktu

1. Bęben
2. Mechanizm mieszający

3. Włącznik / wyłącznik

4. Zespół silnika
   4a Šruby

5. Koła transportowe
6. Podstawa
7. Koło obrotowe
8. Stojak
9. Część górna bębna
10. Część dolna bębna
11. Środkowa część ramy
12. Stojak z osią koła
13. Kratownica
    13a Mocowanie
14. Uchwyt łożyska

3. Zakres dostawy

Poz. Liczba Oznaczenie

2 2x Mechanizm mieszający

4 1x Zespół silnika

5 2x Koła transportowe

7 1x Koło obrotowe

8 1x Stojak

9 1x Część górna bębna

10 1x Część dolna bębna

11 1x Środkowa część ramy

12 1x Stojak z osią koła

13 1x Kratownica

14 1x Uchwyt łożyska

15 1x Płyta zabezpieczająca

16 1x Drażek uruchamiający

17 1x Drażek przedłużający

18 8x Torebka

19 1x Instrukcja eksploatacji

4. Użytkowanie zgodne z przeznacze- niem

Betoniarka jest przeznaczona wyłącznie do prac związanych z mieszaniem betonu i zaprawy. Betoniarka na- daje się tylko do użytku prywatnego w gospodarstwie domowym i w ogrodzie.

Produkt wolno użytkować wyłącznie zgodnie z jego przeznaczeniem. Każde użycie wykraczające poza to jest niezgodne z przeznaczeniem.

Za wynikające z tego szkody i obrażenia wszelkiego rodzaju odpowiada użytkownik/operator, a nie producent.

Do zgodnego z przeznaczeniem wykorzystywania zalicza się również przestrzeganie wskazówek dotyczących bezpieczeństwa, a także instrukcji montażu i wskazówek dot. eksploatacji, zawartych w instrukcji obsługi.

Osoby, które stosują i konserwują produkt muszą dobrze znać jej działanie oraz zostać poinformowane o ewentualnych zagrożeniach.

Samowolne modyfikacje produktu wykluczają odpowiedzialność producenta za spowodowane tym szkody.

Produktu wolno użytkować wyłącznie z oryginalnymi częściami i oryginalnym wyposażeniem producenta.

Przestrzegać wskazówek producenta dotyczących bezpieczeństwa, pracy i konserwacji oraz wymiarów podanych w rozdziale Dane techniczne.

Należy pamiętać, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do użytku komercyjnego, rzemieślniczego lub przemysłowego. Nie ponosimy odpowiedzialności w przypadku, gdy produkt jest stosowany w zakładach komercyjnych, rzemieślniczych i przemysłowych oraz do podobnych działalności.

Producent nie ponosi odpowiedzialności za szkody spowodowane użytkowaniem niezgodnym z przeznaczeniem lub nieprawidłową obsługą urządzenia.

Objaśnienie słów sygnałowych w instrukcji obsługi

NIEBEZPIECZEŃSTWO

Słowo sygnalizacyjne oznaczające sytuację bezpośredniego niebezpieczeństwa, która, jeśli jej się nie uniknie, spowoduje śmierć lub poważne obrażenia ciała.

OSTROŻNIE

Słowo sygnalizacyjne oznaczające sytuację potencjalnego niebezpieczeństwa, która, jeśli jej się nie uniknie, może spowodować niewielkie lub umiarkowane obrażenia ciała.

UWAGA

Słowo sygnalizacyjne oznaczające sytuację potencjalnego niebezpieczeństwa, która, jeśli jej się nie uniknie, może spowodować uszkodzenie produktu lub własności/posiadanego mienia.

5. Wskazówki dotyczące bezpieczeństwa

Ogólne wskazówki dotyczące bezpieczeństwa

⚠ OSTRZEŻENIE: Podczas stosowania narzędzi elektrycznych należy przestrzegać wymienionych poniżej podstawowych zasad bezpieczeństwa, aby zmniejszyć ryzyko pożaru, porażenia prądem i obrażeń ciała.

Przeczytać wszystkie instrukcje przed przystąpieniem do pracy z urządzeniem.

- Należy przestrzegać wszystkich wskazówek bezpieczeństwa i wskazówek ostrzegawczych umieszczonych na urządzeniu.

- Wszystkie wskazówki dotyczące bezpieczeństwa i wskazówki ostrzegawcze umieszczone na produkcie należy utrzymywać w stanie czytelnym.

- Nie wolno demontować lub powodować bezużyteczności urządzeń zabezpieczających przy produkcie.

- Skontrolować sieciowe przewody przyłączeniowe do sieci. Nie używać uszkodzonych przewodów przyłączeniowych.

- Przed uruchomieniem sprawdzić prawidłowe działanie urządzenia.

- Dzieci i osoby nieupoważnione powinny przebywać z dala od betoniarki.

- Osoby będące pod wpływem alkoholu, narkotyków lub leków nie mogą korzystać z urządzenia.

- Obowiązkiem operatora jest stosowanie osobistego wyposażenia ochronnego (OWO).

- Ostrożnie podczas pracy: Niebezpieczeństwo obrażeń wskutek obracających się elementów.

- Prace związane z czyszczeniem i konserwacją oraz usuwanie usterek należy przeprowadzać tylko przy wyłączonym silniku. Wyciągnąć wtyczkę sieciową!

- Instalacje, naprawy i prace konserwacyjne przy instalacji elektrycznej mogą być wykonywane wyłącznie przez specjalistę.

- Po zakończeniu naprawy lub konserwacji należy natychmiast zamontować z powrotem wszystkie urządzenia ochronne i zabezpieczające.

• W przypadku opuszczania stanowiska pracy należy wyłączyć silnik i odłączyć wtyczkę sieciową!
• Należy upewnić się, że oświetlenie jest wystarczające. Słabe oświetlenie może mieć znaczący wpływ na niebezpieczeństwo odniesienia obrażeń!
• W sytuacji awaryjnej wyłączyć urządzenie i wyciągnąć wtyczkę sieciową!
• Nigdy nie kłaść dłoni na ruchomych elementach, gdy urządzenie jest włączone. Istnieje niebezpieczeństwo przechwycenia / nawinięcia przez obracający się bęben lub obracające narzędzia mieszające.
• W trakcie przestawiania urządzenia w inne miejsce zabrania się jego eksploatacji!
• Urządzenie można ustawiać tylko na płaskiej powierzchni!
• Istnieje niebezpieczeństwo wdychania trujących oparów i pytów.

Dodatkowe wskazówki dotyczące bezpieczeństwa dotyczące betoniarki

• Betoniarka może być uruchomiona tylko w pełni zmontowana.
• Przed uruchomieniem przewody przyłączeniowe należy sprawdzić pod kątem uszkodzeń.
• Należy nosić obuwie ochronne, osłonę rąk, okulary ochronne i maskę oddechową.
• Nie zbliżać rąk i stóp do ruchomych części.
• Nie sięgać do działającego bębna mieszającego.
• Nie wolno wkładać żadnych przedmiotów do pracującego bębna mieszającego, np. łopaty lub podobnych.
• Niebezpieczeństwo odniesienia obrażeń podczas obracania się bębna mieszającego.
• Betoniarka może być używana tylko z oryginalnymi częściami zamiennymi.
• Naprawy betoniarki mogą być wykonywane wyłącznie przez autoryzowane firmy specjalistyczne.
• Nie należy pozostawiać betoniarki bez nadzoru, gdy jest gotowa do pracy.
• Przed opuszczeniem stanowiska pracy wyłączyć maszynę i wyjąć wtyczkę sieciową.

6. Ryzyka szczątkowe

Produkt został skonstruowany zgodnie z najnowszym stanem techniki i uznanymi zasadami bezpieczeństwa technicznego. Jednak podczas pracy mogą się pojawić poszczególne ryzyka szczątkowe.

- Niebezpieczeństwo obrażeń wskutek obracających się elementów.

• Zagrożenie zdrowia spowodowane prądem w przypadku stosowania nieprawidłowych elektrycznych przewodów przyłączeniowych.
• Przed podjęciem prac nastawczych lub konserwacyjnych wyłączyć silnik i wyciągnąć wtyczkę sieciową.
• Ponadto, pomimo wszelkich podjętych kroków, mogą się pojawić ukryte ryzyka szczątkowe.
• Ryzyka szczątkowe można zminimalizować przestrzegając rozdziału „Wskazówki bezpieczeństwa” oraz „Użytkowanie zgodne z przeznaczeniem”, jak i całej instrukcji eksploatacji.
• Unikać przypadkowego uruchomienia maszyny: Przed przyłączeniem wtyczki do gniazdka należy się upewnić, że włącznik/wyłącznik jest ustawiony na „0”.
• Stosować narzędzie zalecane w niniejszej instrukcji eksploatacji. W ten sposób zapewni się optymalną wydajność maszyny.
• Nie zbliżać rąk do obszaru roboczego, gdy produkt jest uruchomiony.

⚠ Ostrzeżenie! Niniejsze elektronarzędzie wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne.

W celu zmniejszenia ryzyka poważnych lub śmier- telnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

7. Dane techniczne

MIX160 MIX180
Silnik 230V / 50Hz 230V / 50Hz
Moc silnika 0,65 kW 0,8 kW
Maks. prędkość obrotowa bębna	29,5 min ^-1	29,5 min ^-1
Prąd przy pełnym obciążeniu	2,94A 3,62A
Przepustowość	160 l	180 l
Przekrój otworu bębna	390 mm	390 mm
Stopień ochrony	IP45D	IP45D
Tryb pracy*	S6 30%	S6 30%
Klasa ochrony	II	II
Wymiary	1260 x 850 x 1350 mm	1260 x 850 x 1400 mm
Cieżar 53,8 kg	56,5 kg

Zmiany techniczne zastrzeżone!

*S6 30%: Praca przerywana z przerwami jałowymi krótkotrwałymi (czas 10 min.)

Aby niepotrzebnie nie rozgrzewać silnika, przez 30% czasu może on pracować z podanym obciążeniem znamionowym, lecz potem przez 70% czasu musi on pracować na biegu jałowym.

Hałas i drgania

⚠ Ostrzeżenie:

Hałas może negatywnie oddziaływać na zdrowie. Jeżeli hałas wytwarzany przez maszynę przekracza 85 dB, nosić odpowiednie nauszniki ochronne.

Parametry halasu

Wartości hałasu zostały ustalone zgodnie z 2005/88/WE.

	MIX160	MIX180
Poziom ciśnienia akustycznego L_pA	69,75 dB	67,98 dB
Niepewność K_pA	2,77 dB	5,14 dB
Poziom mocy akustycznej L_WA	90,74 dB	91,78 dB
Niepewność K_WA	1,20 dB	1,40 dB
Gwarantowany poziom mocy akustycznej L_WA	92 dB	93 dB

8. Rozpakowanie

• Wyjąć betoniarkę z kartonu przy pomocy dwóch osób.
• Usunąć materiał opakowaniowy oraz zabezpieczenia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń w trakcie transportu. W przypadku reklamacji natychmiast poinformować o tym dostawcę. Późniejsze reklamacje nie będą uznawane.
• W miarę możliwości zachować opakowanie do zakończenia okresu gwarancyjnego.
• Przed zastosowaniem produktu zapoznać się z nim na podstawie instrukcji eksploatacji.
• W przypadku akcesoriów i części zużywalnych i zamiennych stosować wyłącznie oryginalne części.

Części zamienne można nabyć u swojego dystrybutora.

- Przy zamówieniach podawać nasze numery artykułów oraz typ i rok produkcji produktu.

⚠ NIEBEZPIECZEŃSTWO!

Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Dzieciom nie wolno bawić się workami z tworzywa sztucznego, foliami i drobnymi elementami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

9. Montaż / Przed uruchomieniem

⚠ Uwaga!

Przed uruchomieniem urządzenie należy koniecznie całkowicie zmontować!

Aby ułatwić montaż powinien on zostać przeprowadzony przez dwie osoby.

Torebki (od A do H) zawierają wszystkie małe części potrzebne do przeprowadzenia montażu (patrz rys. 3).

Wymagane narzędzie do montażu (nieobjęte zakresem dostawy):

• 2x klucz płaski SW10
• 2x Klucz płaski SW13
• 1x klucz płaski SW16
- 1x kombinerki

- 1x śrubokręt do wkrętów z rowkiem krzyżowym

9.1 Montaż kół transportowych (5) (torebka A) (rys. 4)

1. Umieścić koła transportowe (5) po obu stronach stojaka z osią koła (12).
2. Następnie należy nasunąć podkładkę na oś koła po obu stronach.
3. Przełożyć zawleczkę przez zewnętrzny otwór osi koła po obu stronach.
4. Zabezpieczyć koła transportowe (5), rozginając zawleczki za pomocą odpowiednich kombinerek (nieobjęte zakresem dostawy).

9.2 Montaż stojaka (8), drążek uruchamiający (16) i drążek przedłużający (17) na środkowej części ramy (11) (torebka B) (rys. 5)

1. Stojak (8) przytrzymać na środkowej części ramy (11), jak przedstawiono na rysunku. Wybrać otwo-ry tak, aby stojak (8) znajdował się w dolnym po-łożeniu.

2. Przełożyć dwie śruby sześciokątne M8x70 przez otwory.

3. Przymocować śruby za pomocą podkładki, podkładki sprężystej i nakrętki M8.

4. Dokręcić wszystkie śruby przy pomocy podwójnego klucza szczękowego (SW13) (nie jest objęty zakresem dostawy).

5. Poprowadzić drążek uruchamiający (16) od dołu przez przewidziany do tego celu uchwyt.

6. Przełożyć sprężynę od góry przez drążek uruchamiający (16) i utrzymać tę pozycję, wprowadzając zawleczkę w dolny otwór.

7. Połączyć drążek uruchamiający (16) z drążkiem przedłużającym (17) przy użyciu śruby sześcio-kątnej M6x30. Zamocować go nakrętką M6.

8. Dokręcić śrubę przy pomocy podwójnego klucza płaskiego (SW10) (nie jest objęty zakresem dostawy).

9.3 Montaż stojaka z osią koła (12) i kołami transportowymi (5) na środkowej części ramy (11) (torebka C) (rys. 6)

1. Stojak z osią koła (12) przytrzymać na środkowej części ramy (11), jak przedstawiono na rysunku.

2. Przełożyć dwie śruby sześciokątne M8x70 przez otwory.

3. Przymocować śruby za pomocą podkładki, podkładki sprężystej i nakrętki M8.

4. Dokręcić wszystkie śruby przy pomocy podwójnego klucza szczękowego (SW13) (nie jest objęty zakresem dostawy).

9.4 Montaż części dolnej bębna (10) (torebka D) (rys. 7)

1. Uchwyt łożyska (14) umieścić zgodnie z rysunkiem w odpowiednim miejscu na części dolnej bębna (10).

2. Zamocować część dolną bębna (10) za pomocą pierścienia zabezpieczającego (patrz ilustracja).

3. Równocześnie łożysko części dolnej bębna (10) wprowadzić wraz z wstępnie zamontowanym uchwytem (14) w otwory podstawy. Upewnić się, że uchwyt łożyska (14) znajduje się nad stojakiem z osią koła (12).

4. Należy zwrócić uwagę na pozycję otworu.

5. Przełożyć śrubę sześciokątną M8x65 przez otwór.

6. Przymocować śrubę za pomocą podkładki, podkładki sprężystej i nakrętki M8.

7. Zamocować przeciwną stronę za pomocą płytki zabezpieczającej (15) i obydwu śrub sześciokątnych M8x20.

8. Przymocować śruby za pomocą podkładki, podkładki sprężystej i nakrętki M8.

9. Dokręcić wszystkie śruby przy pomocy podwójnego klucza szczękowego (SW13) (nie jest objęty zakresem dostawy).

9.5 Montaż mechanizmu mieszającego (2) (torebka E) (rys. 8)

1. Włożyć po jednej śrubie z łbem kr zyzowym M10x20 od zewnątrz przez część dolną bębna (10).

2. Nasunąć po jednej gumowej podkładce na śruby z łbem krzyżowym włożone do części dolnej bębna (10).

3. Teraz należy umieścić mechanizm mieszający (2) na zamontowanych śrubach z łbem krzyżowym i zamocować go za pomocą podkładki, podkładki sprężystej i nakrętki M10.

4. Mechanizm mieszający (2) zostaje mocno dokręcony po zamontowaniu części górnej bębna (9).

9.6 Montaż części górnej bębna (9) (torebka F) (rys. 9)

1. Część górną bębna (9) nałożyć na część dolną bębna (10). Upewnić się, że otwory mocujące górnego i dolnego bębna pokrywają się.

2. Uwaga! Naklejone strzałki wskazują prawidłowe ustawienie części dolnej (10) i części górnej bębna (9).

3. Przymocować część górną bębna (9) za pomocą dziesięciu śrub M8x20, podkładek sprężystych i podkładek.

4. Następnie dokręcić śruby na krzyż za pomocą klucza płaskiego SW13 (nieobjęty zakresem dostawy).

5. Włożyć po jednej śrubie z łbem krzyżowym M10x20 od zewnątrz przez gómą część bębna (9).

6. Nasunąć po jednej gumowej podkładce na śruby z łbem krzyżowym włożone do części górnej bębna (9).

7. Przymocować górny koniec mechanizmu mieszającego (2), umieszczając go na właśnie włóżonych śrubach z łbem krzyżowym. Przymocować go za pomocą podkładki, podkładki sprężystej i nakrętki M10.

8. Na koniec dokręcić wszystkie cztery śruby w części dolnej bębna (10) i części górnej bębna (9) przy pomocy śrubokrętu do wkrętów z rowkiem krzyżowym i klucza płaskiego SW16 (nieobjęty zakresem dostawy).

9.7 Montaż koła obrotowego (7) z tarczą blokującą (13) (torebka G) (rys. 10)

1. Nasunąć koło obrotowe (7) ze wstępnie zamontowaną tarczą blokującą (13) na kołnierz zewnętrzny.

2. Przymocować ją do uchwytu (13a) za pomocą dwóch śrub sześciokątnych M8x20, dodając po jednej podkładce, jednej podkładce sprężystej i jednej nakrętce M8. Pamiętać, aby wkładać śruby od wewnątrz na zewnątrz.

3. Na koniec dokręcić śruby przy pomocy podwójnego klucza płaskiego (SW13) (nie jest objęty zakresem dostawy).

9.8 Montaż zespołu silnika (4) (torebka H) (rys. 11)

1. Ustawić zespół silnika (4) tak, aby śruby gwintowane pokrywały się z otworami.
2. Teraz należy całkowicie nasunąć zespół silnika (4) na wał.
3. Następnie przymocować zespół silnika (4) za pomocą dwóch podkładek i dwóch nakrętek oporowych M8 do sworzni gwintowanych.
4. Nasunąć śrubę sześciokątną M8x70 przez uchwyt na zespół silnika (4) i otwór w części środkowej ramy (11).
5. Przymocować śrubę za pomocą podkładki, podkładki sprężystej i nakrętki M8.
6. Dokręcić wszystkie śruby i nakrętki przy pomocy podwójnego klucza płaskiego (SW13) (nie jest objęty zakresem dostawy).

10. Uruchomienie

⚠ Uwaga!

Przed uruchomieniem urządzenie należy koniecznie całkowicie zmontować!

Betoniarkę należy eksploatować tylko wtedy, gdy nie brakuje żadnych części (np. osłon ochronnych) lub są one uszkodzone oraz gdy przewód przyłączeniowy nie jest uszkodzony.

10.1 Ustawianie

• Ustawić betoniarkę w pozycji poziomej na równym, twardym podłożu. Maszynę zabezpieczyć przed zapadnięciem się.
• Nie należy umieszczać betoniarki na przewodzie przyłączeniowym!
• Przewód przyłączeniowy należy ułożyć w taki sposób, aby nie mógł zostać zgięty, zmiażdżony ani uszkodzony w żaden inny sposób.

Wskazówka:

Bęben musi być w stanie obracać się w prawo i w lewo. Aby opróżnić bęben, pod bębnem musi być miejsce na odpowiednio duży zbiornik (np. wanna na zaprawę). Podczas ustawiania maszyny należy zwrócić uwagę, aby możliwe było bezproblemowe opróżnienie bębna mieszającego.

10.2 Włączanie/wyłączanie (rys. 1)

⚠ UWAGA!

Niebezpieczeństwo odniesienia obrażeń!

Bęben mieszający może być przyczyną obrażeń.

• Nie sięgać do działającego bębna mieszającego.

• Nie wolno wkładać żadnych przedmiotów do pracującego bębna mieszającego (np. łopaty lub podobnych).

• Podłączyć odpowiedni przedłużacz do kabla przyłączeniowego betoniarki.

• Podłączyć przedłużacz do gniazdka.
• Wcisnąć włącznik/wyłącznik (3) „I” (zielony przycisk), aby uruchomić urządzenie.
• Wcisnąć włącznik/wyłącznik (3) „0” (czerwony przycisk), aby wyłączyć urządzenie.

10.2.1 Zabezpieczenie przed przegrzaniem

W przypadku przeciążenia i przegrzania ze względów bezpieczeństwa odłączyć zintegrowane wyłączanie ochronne urządzenia.

1. Zaczekać ok. 15 minut aż silnik ostygnie.
2. Ponownie uruchomić urządzenie poprzez wciśnięcie włącznika/wyłącznika (5) „I” (zielony przycisk).

10.3 Przestawianie bębna (1) (rys. 1, rys. 12a/12b)

Aby móc wytworzyć beton lub zaprawę, betoniarka musi być ustawiona w odpowiedniej pozycji. Tylko od-powiednia pozycja gwarantuje najlepsze rezultaty mieszania i bezawaryjny przebieg pracy.

1. Podczas przestawiania bębna (1) należy zawsze dobrze przytrzymać koło obrotowe (7).
2. Zwolnić przyrząd odchylny naciskając drążek uruchamiający (16) nogą w dół. W ten sposób dochodzi do zwolnienia blokady z tarczy blokującej (13).
3. Obrócić bęben (1) do odpowiedniej dla danej mieszanki pozycji.
4. Rys. 12a: Ustawienie bębna dla wytwarzania zaprawy.
5. Rys. 12b: Ustawienie bębna dla wytwarzania betonu.
6. Gdy bęben (1) znajduje się w wybranej pozycji, drążek uruchamiający należy zablokować (16) po-ownie w tarczy blokującej (13).

10.4 Wypełnianie (rys. 12a + 12b)

⚠ UWAGA!

Niebezpieczeństwo dla zdrowia i niebezpieczeństwo odniesienia obrażeń!

Wdychanie pyłu może prowadzić do szkód zdrowotnych. Cementu i wszelkich dodatków nie można dotykać bez rękawic ochronnych.

• Nosić maskę przeciwpyłową.
• Nosić rękawice ochronne i nigdy nie sięgać do obracającego się bębna mieszającego.

⚠ OSTRZEŻENIE!

Niebezpieczeństwo przechylenia!

Przed napełnieniem należy zwrócić uwagę na stabilne ustawienie betoniarki.

• Betoniarkę można eksploatować wyłącznie na twardym, równym podłożu (w sposób zabezpieczony przed przechyleniem).
• Podczas napełniania lub pracującego bębna nie należy zmieniać miejsca ustawienia betoniarki.

• Betoniarkę można eksploatować wyłącznie na twardym, równym podłożu (w sposób zabezpieczony przed przechyleniem).

• Wcisnąć włącznik/wyłącznik (3) „I” (zielony przycisk), aby uruchomić urządzenie.

• Na tarczy blokującej (13) skontrolować pozycję mieszania.
• Rys. 12a: Ustawienie bębna dla wytwarzania zaprawy.
• Rys. 12b: Ustawienie bębna dla wytwarzania betonu.
• Napelnić mieszankę podczas pracy bębna (1). Nie przepełniać bębna (1). Ostrożnie! Niebezpieczeństwo związane z częściami ruchomymi!
• Materiału nie należy wrzucać gwałtownie do bębna (1), by zapobiec przyklejeniu w dolnej części bębna (1). Materiał wprowadzać w małych ilościach.
• Przed napełnieniem należy upewnić się, że otwór bębna (1) jest wyrównany tak, aby żadna mieszan-ka nie mogła wydostać się z bębna (1).

Wskazówka: W celu zasięgnięcia rady odnośnie składu i jakości mieszanki należy skontaktować się ze specjalistą.

10.5 Opróżnianie (rys. 12c)

1. Pod bębnem (1) ustawić odpowiedni zbiornik (np. wannę na zaprawę). Upewnić się, że żadna mieszanka nie może wydostać się na podłoże.

2. Odblokować przyrząd odchylny poprzez podciągnięcie do siebie koła obrotowego (1). W ten sposób dochodzi do zwolnienia blokady z tarczy blokującej (14).

3. Bęben (1) w celu jego opróżnienia przestawić w powoli w dół.

11. Przyłącze elektryczne

Zainstalowany silnik elektryczny jest gotowy do eksploatacji. Przyłącze odpowiada odnośnym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN.

Przyłącze sieciowe zapewniane przez klienta oraz za- stosowany przewód przedłużający muszą odpowiadać tym przepisom.

11.1 Uszkodzony przewód elektryczny

Na przewodach elektrycznych powstają często uszkodzenia izolacji.

Przyczyną może być:

• Ściskanie, w przypadku gdy przewody są prowadzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco- wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najezdźania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z gniazdka naściennego.
• pęknięcia, spowodowane starzeniem się izolacji. Uszkodzonych przewodów elektrycznych nie wolno używać - ze względu na uszkodzenie izolacji zagrażają życiu.
  Przewody elektryczne należy regularnie kontrolować pod kątem uszkodzeń. Pamiętać, by podczas sprawdzania przewodu przyłączeniowego, nie był on podłączony do sieci prądowej.

Przewody elektryczne muszą odpowiadać właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody przyłączeniowe z oznaczeniem H07RN.

Z zasady należy umieścić nadruk oznaczenia typu na przewodzie.

W przypadku jednofazowego silnika prądu przemien- nego zalecamy, dla maszyn o wysokim prądzie rozru- chowym (od 3000 watów), zabezpieczenie C 16A lub K 16A!

12. Czyszczenie

⚠ OSTRZEŻENIE!

Niebezpieczeństwo odniesienia obrażeń!

Produkt może nieoczekiwania się uruchomić i doprowadzić do obrażeń.

- Przed wszelkimi pracami związanymi z czyszczeniem i konserwacją silnik należy wyłączyć.

- Przed podjęciem wszelkich czynności związanych z czyszczeniem wyciągnąć wtyczkę sieciową.

WSKAZÓWKA!

Niebezpieczeństwo uszkodzenia!

Jeżeli do zespołu silnika przedostanie się woda może to doprowadzić do jego uszkodzenia. Bębna mieszającego nie oklepywać ostrymi przedmiotami (młotek, łopata itd.). Zniekształcony bęben mieszając wpływa negatywnie na proces mieszania i ciężko się go czyści.

- Produkt można wyczyścić przy pomocy szczotki lub skrobaczki.

- Produktu nie należy zanurzać w wodzie lub innych cieczach, a zespołu silnika nie spryskiwać przy pomocy myjki wysokociśnieniowej.

Zalecamy, aby urządzenie po każdym zastosowaniu czyścić w środku i na zewnątrz. Brudu nigdy nie usuwać przy pomocy młotka, łopaty i podobnych przedmiotów.

Po każdym użyciu betoniarki:

1. Bęben (1) wyczyścić przy pomocy wody, a cement i skorupę zaprawy usunąć przy pomocy szczotki i skrobaczki.

2. W celu wyczyszczenia w bębnie umieścić łopatę żwiru wraz z woda i włączyć.

13. Transport

⚠ OSTRZEŻENIE!

Niebezpieczeństwo odniesienia obrażeń!

Produkt może nieoczekiwania się uruchomić i doprowadzić do obrażeń.

• Przed rozpoczęciem transportu należy wyłączyć silnik.
• Wyciągnąć wtyczkę sieciową.

13.1 Transport pojazdu (rys. 13d)

1. Zwolnić przyrząd odchylny naciskając drążek uruchamiający (16) nogą w dół. W ten sposób dochodzi do zwolnienia blokady z tarczy blokującej (13).

2. Bęben (1) ustawić otworem wlotowym w dół.

3. Ze stojaka (8) usunąć śruby a ze stojaka z osią koła (12) śruby.

4. Stojak (8) i stojak z osią koła (12) należy złożyć.
5. Betoniarkę zabezpieczyć pasem napinającym przed zsunięciem.
6. Betoniarki nie podnosić przy pomocy dźwigu.

13.2 Transport do stanowiska pracy (rys. 13d)

1. Zwolnić przyrząd odchylny naciskając drążek uruchamiający (16) nogą w dół. W ten sposób dochodzi do zwolnienia blokady z tarczy blokującej (13).
2. Bęben (1) ustawić otworem wlotowym w dół.
3. W celu szybkiego transportu, należy lekko przechylić betoniarkę, a następnie przejechać nią na kołach transportowych (5).

14. Przechowywanie

Urządzenie i jego wyposażenie przechowywać w miejscu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci. Optymalna temperatura przechowywania wynosi od 5 do 30°C.

Betoniarkę należy przykryć, aby zabezpieczyć ją przed pyłem i wilgocią.

Przechowywać instrukcję eksploatacji przy narzędzia elektrycznego.

15. Konserwacja

⚠ OSTRZEŻENIE!

Niebezpieczeństwo odniesienia obrażeń!

Produkt może nieoczekiwania się uruchomić i doprowadzić do obrażeń.

• Przed rozpoczęciem konserwacji należy wyłączyć silnik.
• Przed podjęciem wszelkich czynności związanych z konserwacją wyciągnąć wtyczkę sieciową.

15.1 Kontrola napięcia pasa (rys. 11a)

Napięcie pasa jest fabrycznie prawidłowo ustawione. Nie można dodatkowo wyregulować napięcia pasa.

1. Zdjąć osłonę zespołu silnika (4) poprzez okręcenie śrub (4a) znajdujących się na zespole silnika (4). W tym celu należy użyć śrubokręta krzyżakowego (nie wchodzi w zakres dostawy).

2. Sprawdzić napięcie pasa. Używając palca, pas powinien dać się wcisnąć na ok. 5 mm.

3. Ponownie założyć osłonę zespołu silnika (4) i dobrze dokręcić śruby (4a). W tym celu należy użyć śrubokręta krzyżakowego (nie wchodzi w zakres dostawy).

15.2 Wymiana paska

Paski są częściami zużywającymi się, które muszą być wymienione po pewnym czasie.

1. Zdjąć osłonę zespołu silnika (4) poprzez okręcenie śrub (4a) znajdujących się na zespole silnika (4).
2. Zdjąć osłone silnika.
3. Rowkowana strona nowego pasa klinowego powinna być skierowana na zewnątrz. Pamiętać, aby najpierw zamontować dolną część pasa klinowego.
4. Sprawdzić napięcie pasa. Używając palca, pas powinien dać się wcisnąć na ok. 5 mm. Nie jest możliwe dodatkowe napinanie pasa.
5. Ponownie założyć osłonę zespołu silnika (4) i dobrze dokręcić śruby (4a).

15.3 Przyłącza i naprawy

Podłączanie oraz naprawy wyposażenia elektrycznego mogą być przeprowadzane przez wykwalifikowanego elektryka.

W przypadku pytań proszę o podanie następujących danych:

• Rodzaj prądu silnika
  • Dane z tabliczki identyfikacyjnej maszyny

15.4 Informacje serwisowe

Należy pamiętać, że w przypadku tego produktu poniższe części podlegają naturalnemu zużyciu lub zużyciu uwarunkowanemu użytkowaniem, bądź są potrzebne jako materiały zużywalne.

Części zużywalne*: Pas

* opcjonalnie w zakresie dostawy!

Części zamienne i wyposażenie można zamówić w naszym punkcie serwisowym. W tym celu zeskanować kod QR znajdujący się na stronie tytułowej.

16. Utylizacja i ponowne wykorzystanie

Wskazówki dotyczące opakowania

Materiały opakowaniowe nadają się do recyklingu. Opakowania należy utylizować w sposób przyjazny dla środowiska.

Wskazówki dotyczące ustawy o urządzeniach elektrycznych i elektronicznych (ElektroG)

Zużyte urządzenia elektryczne i elektro- niczne nie wchodzą w skład odpadów do- mowych, lecz muszą być zbierane i usuwa- ne oddzielnie!

• Zużyty sprzęt może mieć szkodliwy wpływ na środowisko i zdrowie ludzi z uwagi na potencjalną zawartość niebezpiecznych substancji, mieszanin oraz części składowych. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku surowców wtórnych, w tym recyklingu zużytego sprzętu. Na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne.
• Stare baterie lub akumulatory, które nie są na stałe zainstalowane w starym urządzeniu, należy usunąć przed oddaniem go do serwisu nie powodując zniszczenia! Ich utylizacja jest regulowana ustawą o bateriach.
• Właściciele lub użytkownicy urządzeń elektrycznych i elektronicznych są prawnie zobowiązani do ich zwrotu po zakończeniu użytkowania.
• Użytkownik końcowy jest odpowiedzialny za usunięcie swoich danych osobowych ze starego urządzenia przeznaczonego do utylizacji!
• Symbol przekreślonego kosza na śmieci oznacza, że zużytego urządzenia elektrycznego i elektronicznego nie wolno wyrzucać razem z odpadami domowymi.
• Zużyte urządzenia elektryczne i elektroniczne można bezpłatnie oddawać w następujących miejscach:

- Publiczne punkty utylizacji lub zbiórki (np. podwó- rza budynków komunalnych)

- Punkty sprzedaży urządzeń elektrycznych (stacjoname i internetowe), o ile sprzedawcy są zobowiązani do ich odbioru lub oferują je dobrowolnie.

- Do trzech sztuk urządzeń elektrycznych i elektronicznych każdego typu, o długości krawędzi nie większej niż 25 centymetrów, można bezpłatnie zwrócić do producenta bez konieczności wcześniejgo zakupu nowego urządzenia od producenta lub można je oddać do innego autoryzowanego punktu zbiórki w swojej okolicy.

- W celu uzyskania informacji na temat dodatkowych warunków przyjmowania zwrotów przez producentów i dystrybutorów należy skontaktować się z odpowiednim działem obsługi klienta.

- W przypadku dostarczenia przez producenta nowego urządzenia elektrycznego do prywatnego gospodarstwa domowego, może ono zorganizować bezpłatną zbiórkę zużytych urządzeń elektrycznych i elektronicznych na wniosek użytkownika końcowego. W tym celu należy skontaktować się z działem obsługi klienta producenta.

- Niniejsze oświadczenia dotyczą wyłącznie urządzeń zainstalowanych i sprzedawanych w krajach Unii Europejskiej i podlegają Dyrektywie Europejskiej 2012/19/UE. W krajach spoza Unii Europejskiej mogą obowiązywać inne przepisy dotyczące utylizacji zużytych urządzeń elektrycznych i elektronicznych.

1. Pomoc dotycząca usterek

Usterka	Możliwa	Środek zaradczy
Silnik nie włącza się	Brak napięcia sieciowego Kontrola	zabezpieczenia
	Urządzony kabel przyłączeniowy	Kontrolę lub wymianę zlecić wykwalifikowanemu elektrykowi
Silnik wyłącza się	Silnik przeciążony Pozostawić silnik	do ostygnięcia
	Otwory doprowadzające i od-prowadzające zespołu silnika są zabrudzone	Wyczyścić otwory doprowadzające i odprowadzające
Silnik pracuje, bęben zatrzymuje się Pasek klinowy prześlizguje się Wymienić pasek klinowy

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwa- rantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

Garancija HR
