MIX160 - Miešačka cementu SCHEPPACH - Bezplatný návod na obsluhu

Typ produktu	Miešačka na betón (miešačka cementu)
Značka	Scheppach
Model	MIX160
Rozmery (D × Š × V)	1260 × 850 × 1350 mm
Hmotnosť	53,8 kg
Elektrické napájanie	230 V / 50 Hz, jednofázové
Výkon motora	0,65 kW
Kapacita bubna	160 litrov
Maximálne otáčky bubna	29,5 min⁻¹
Priemer otvoru bubna	390 mm
Stupeň ochrany	IP45D
Režim prevádzky	S6 30% (nepretržitý so zaťažením)
Trieda ochrany	II
Prúd pri plnom zaťažení	2,94 A
Hladina akustického tlaku (L_pA)	69,75 dB(A)
Zaručená hladina akustického výkonu (L_WA)	93 dB(A)
Určené použitie	Miešanie betónu a malty na domáce použitie
Bezpečnostné zariadenia	Tepelná ochrana, núdzové zastavenie, uzamykateľné otočné zariadenie
Prepravné kolesá	2 prepravné kolesá + 1 otočné koliesko
Odporúčaná údržba	Čistenie po každom použití, pravidelná kontrola remeňa
Diely podliehajúce opotrebeniu	Klínové remene
Záruka	Zákonná záruka (chybné diely vymenené bezplatne)

Často kladené otázky - MIX160 SCHEPPACH

Ako zložiť miešačku betónu MIX160?

Montáž vyžaduje dve osoby. Najprv upevnite prepravné kolesá na nápravu, potom namontujte nohu, ovládaciu tyč a strednú časť rámu. Potom zložte spodnú a hornú časť bubna, nainštalujte miešací mechanizmus, otočné koliesko a nakoniec motorový blok. Použite priložené kľúče (SW10, SW13, SW16) a postupujte podľa schém v príručke.

Aká je maximálna kapacita miešačky betónu MIX160?

Kapacita bubna je 160 litrov. Neprekračujte toto množstvo, aby ste predišli preťaženiu a zabezpečili homogénne miešanie.

Ako spustiť a zastaviť miešačku betónu?

Zapojte zariadenie do sieťovej zásuvky. Stlačením zeleného tlačidla "I" na vypínači On/Off spustíte, červeným tlačidlom "0" zastavíte. V prípade prehriatia tepelná ochrana vypne motor; pred opätovným spustením nechajte 15 minút vychladnúť.

Aké sú základné bezpečnostné pokyny?

Vždy noste osobné ochranné prostriedky: bezpečnostnú obuv, rukavice, okuliare a respirátor. Nikdy nevkladajte ruky do rotujúceho bubna. Umiestnite stroj na rovnú a stabilnú podlahu. Pred akoukoľvek údržbou odpojte zástrčku.

Ako nastaviť sklon bubna pre rôzne zmesi?

Nohou stlačte ovládaciu tyč na uvoľnenie aretácie. Otočte bubon do požadovanej polohy: poloha malta (obrázok 12a) alebo poloha betón (obrázok 12b). Uvoľnite tyč na zaistenie.

Ako vyčistiť miešačku betónu po použití?

Zastavte motor a odpojte zástrčku. Vyčistite vnútro a vonkajšok bubna kefkou alebo škrabkou. Na odstránenie usadenín nasypte niekoľko lopatiek štrku s vodou a nechajte točiť. Nikdy neponárajte motorový blok a nepoužívajte vysokotlakový čistič.

Ako prepravovať miešačku betónu?

Pri krátkej preprave otočte bubon otvorom nadol a nakloňte stroj na kolesá. Pri preprave vozidlom zasuňte nohu a zaistite miešačku popruhom, aby sa nešmýkala.

Čo robiť, ak motor neštartuje?

Najprv skontrolujte sieťové napätie a poistku. Ak je prípojný kábel poškodený, nechajte ho vymeniť elektrikárom. Ak sa motor počas prevádzky zastaví, počkajte, kým vychladne, a vyčistite vetracie otvory motorového bloku.

Ako skontrolovať a vymeniť klínový remeň?

Odpojte zariadenie. Odskrutkujte kryt motorového bloku. Stlačte remeň: mal by sa prehnúť približne o 5 mm. Ak je opotrebovaný, vymeňte ho tak, že drážkovanú stranu nasmerujte von. Po zásahu utiahnite kryt.

Kde nájdem náhradné diely pre MIX160?

Diely podliehajúce opotrebeniu (remeň) a príslušenstvo sú k dispozícii v servisnom stredisku Scheppach. Použite QR kód na domovskej stránke alebo kontaktujte svojho predajcu. Pri akejkoľvek elektrickej oprave sa obráťte na špecializovaného elektrikára.

NÁVOD NA OBSLUHU MIX160 SCHEPPACH

MIX160 MIX180
Hladina akustického tlaku L_pA	69,75 dB 67,98 dB
Kolísavost K_pA	2,77 dB 5,14 dB
Hladina akustického výkonu L_WA	90,74 dB 91,78 dB
Kolísavost K_WA	1,20 dB 1,40 dB
Zaručená hladina akustic- kého výkonu L_WA	92 dB 93 dB

8. Rozbalení

Vysvetlenie symbolov na prístroji

	Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!
	Miešačku betónu postavte vodorovne na rovný a pevný podklad!
	Miešačka betónu sa počas prevádzky nesmie pohybovať!
	Neautorizované osoby a deti udržiavajte mimo dosahu zariadenia!
	Zariadenie má ochrannú izoláciu!Pozor! Trieda ochrany zostane zachovaná, len ak sa v prípade servisu použijú originálne izolačné materiály a ak sa nezmenia izolačné vzdialenosti.
	Pred čistením alebo údržbou vytiahnite siet’ovú zástrčku!
	Miešačka betónu sa smie používať len s úplne zatvoreným ochranným zariadením!
	Noste ochranný odev!
	Nesiahajte do pohybujúcich sa častí bubna!
	Opatrne!Nebezpečenstvo pomliaždenia na ozubenom venci!
	Montážna pomôcka!Pozri: Montáž, montáž hornej časti bubna (obr. 6)
	Výrobok zodpovedá platným európskym smerniciam.
	Výrobok zodpovedá platným srbským smerniciam.

Obsah: Strana:

1. Úvod.... 104
2. Popis výrobku 104
3. Rozsah dodávky 104
4. Použitie v súlade s určením.... 104
5. Bezpečnostné upozornenia.... 105
6. Zvyškové riziká 106
7. Technické údaje.... 106
8. Vybalenie 107
9. Montáž/Pred uvedením do prevádzky.... 107
10. Uvedenie do prevádzky 109
11. Elektrická prípojka 110
12. Čistenie.... 110
13. Preprava.... 110
14. Skladovanie 111
15. Údržba 111
16. Likvidácia a recyklácia.... 111
17. Odstraňovanie porúch 112
18. Vyhlásenie o zhode 294

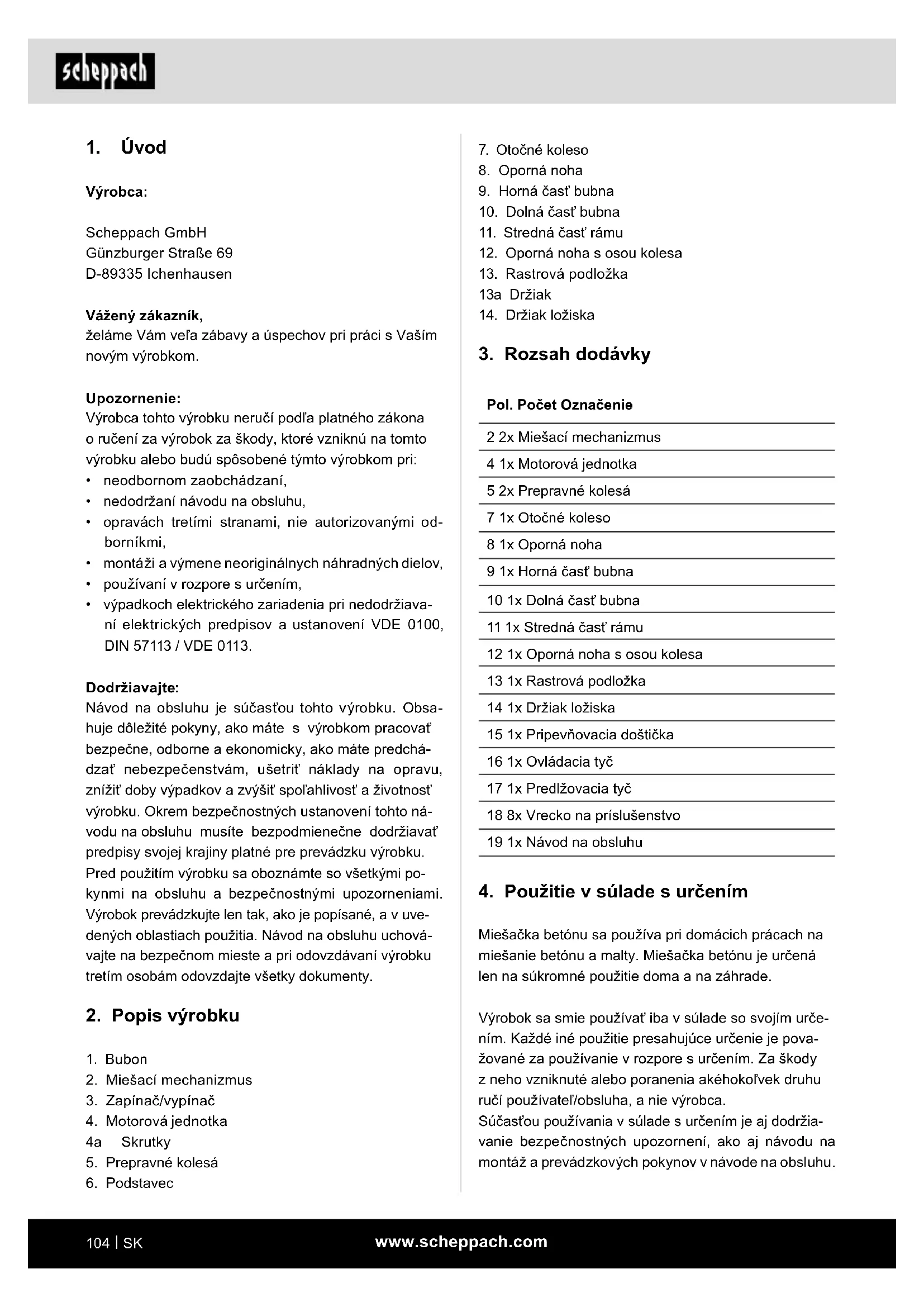

1. Úvod

Výrobca:

Scheppach GmbH

želáme Vám veľa zábavy a úspechov pri práci s Vaším novým výrobkom.

Upozornenie:

Výrobca tohto výrobku neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto výrobku alebo budú spôsobené týmto výrobkom pri:

• neodbornom zaobchádzaní,
• nedodržaní návodu na obsluhu,
• opravách tretími stranami, nie autorizovanými odborníkmi,
• montáži a výmene neoriginálnych náhradných dielov,
• používaní v rozpore s určením,
• výpadkoch elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113 / VDE 0113.

Dodržiavajte:

Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité pokyny, ako máte s výrobkom pracovať bezpečne, odborne a ekonomicky, ako máte predchádzat' nebezpečenstvám, ušetrit' náklady na opravu, znížit' doby výpadkov a zvýšit' spolahlivost' a životnosť výrobku. Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku výrobku. Pred použitím výrobku sa oboznámte so všetkými pokynmi na obsluhu a bezpečnostnými upozorneniami. Výrobok prevádzkujte len tak, ako je popísané, a v uvedených oblastiach použitia. Návod na obsluhu uchovávajte na bezpečnom mieste a pri odovzdávaní výrobku tretím osobám odovzdajte všetky dokumenty.

2. Popis výrobku

1. Bubon
2. Miešací mechanizmus
3. Zapínač/vypínač
4. Motorová jednotka
   4a Skrutky
5. Prepravné kolesá

6. Podstavec

7. Otočné koleso

8. Oporná noha
9. Horná časť bubna
10. Dolná časť bubna
11. Stredná časť rámu
12. Oporná noha s osou kolesa
13. Rastrová podložka
    13a Držiak
14. Držiak ložiska

3. Rozsah dodávky

Pol. Počet Označenie

2 2x Miešací mechanizmus

4 1x Motorová jednotka

5 2x Prepravné kolesá

7 1x Otočné koleso

8 1x Oporná noha

9 1x Horná časť bubna

10 1x Dolná časť bubna

11 1x Stredná časť rámu

12 1x Oporná noha s osou kolesa

13 1x Rastrová podložka

14 1x Držiak ložiska

15 1x Pripevňovacia doštička

16 1x Ovládacia tyč

17 1x Predlžovacia tyč

18 8x Vrecko na príslušenstvo

19 1x Návod na obsluhu

4. Použitie v súlade s určením

Miešačka betónu sa používa pri domácich prácach na miešanie betónu a malty. Miešačka betónu je určená len na súkromné použitie doma a na záhrade.

Výrobok sa smie používat' iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokol'vek druhu ručí používatel'/obsluha, a nie výrobca.

Súčasťou používania v súlade s určením je aj dodržiavanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obsluhu.

Osoby, ktoré používajú výrobok a zaist'ujú jeho údržbu, musia byť oboznámené s výrobkom a poučené o možných nebezpečenstvách.

Zmeny na výrobku úplne vylučujú ručenie výrobcu za škody, ktoré tým vzniknú.

Výrobok sa smie používať iba s originálnymi dielmi a originálnym príslušenstvom od výrobcu.

Musia sa dodržiavať bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.

Majte na pamäti, že naše výrobky neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa výrobok používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

Výrobca neručí za škody, ktoré boli spôsobené použitím v rozpore s určením alebo nesprávnou obsluhou.

Vysvetlenie signálnych slov v návode na obsluhu

NEBEZPEČENSTVO

Signálne slovo na označenie bezprostredne hroziacej nebezpečnej situácie, ktorá, ak sa jej nezabrání, bude mat' za následok smrt' alebo vážne poranenie.

OPATRNE

Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabráni, môže viest' k l'ahkému alebo stredne t'ažkému poraneniu.

POZOR

Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabrání, môže viest' k materiálnym škodám na výrobku alebo majetku/vlastníctve.

⚠️ VAROVANIE: Ked' používate elektrické nástroje, mali by ste dodržiavat' nasledujúce zásadné bezpečnostné opatrenia, aby sa znížilo riziko vzniku ohňa, zásahu elektrickým prúdom a poranení osôb.

Pred prácou s týmto prístrojom si, prosím, prečitajte všetky pokyny.

- Dodržiavajte všetky bezpečnostné upozornenia a upozornenia na nebezpečenstvá umiestnené na prístroji.

- Všetky bezpečnostné upozornenia a upozornenia na nebezpečenstvá na výrobku udržiavajte v čita-tel'nom stave.

- Bezpečnostné zariadenia na výrobku sa nesmú de- montovať ani stat’ nepoužitel’nými.

- Skontrolujte sieťové prívody. Nepoužívajte chybné prípojné vedenia.

- Pred uvedením do prevádzky skontrolujte správnu funkciu prístroja.

- Držte deti a nepovolané osoby v dostatočnej vzdialenosti od miešačky betónu.

- Osobám pod vplyvom alkoholu, narkotík, liečiv nie je používanie povolené.

- Operátor je povinný nosit' svoje osobné ochranné prostriedky (OOP).

- Pozor pri prácach: Nebezpečenstvo poranenia z dôvodu rotujúcich častí.

- Inštalácie, opravy a údržbové práce na elektroinštalácii smú vykonávat' iba odborní pracovníci.

- Všetky ochranné a bezpečnostné zariadenia musia byť po ukončených opráv a údržbových prác okamžite znovu namontované.

- Pri opustení pracoviska vypnite motor a vytiahnite siet'ovú zástrčku!

- Dbajte na dostatočné osvetlenie. Zlé osvetlenie môže rozhodujúco zvýšit' nebezpečenstvo poranenia!

• V prípade nebezpečenstva vypnite prístroj a vytiah-nite sietovú zástrčku!

- Pri zapnutom prístroji nikdy nesiahajte rukami na pohybujúce sa časti stroja. Vzniká nebezpečenstvo zachytenia/navinutia v dôsledku rotujúceho bubna, príp. rotujúcich miešacích nástrojov.

• Prístroj sa nesmie prevádzkovat' počas presúvania na iné miesto!
• Prístroj sa smie umiestnit' len na rovnú plochu!
• Vzniká nebezpečenstvo vdýchnutia jedovatých pár a prachov.

Dodatočné bezpečnostné upozornenia pre mie- šačku betónu

• Miešačka betónu sa smie uvádzat do prevádzky len v kompletne zmontovanom stave.
• Pred uvedením do prevádzky skontrolujte prípojné vedenia ohľadom poškodení.
• Noste bezpečnostnú obuv, rukavice, ochranné okuliare a masku na ochranu dýchania.
• Držte ruky a nohy v bezpečnej vzdialenosti od po-hyblivých dielov.
• Nesiahajte do bežiaceho bubna miešačky.
• Do bežiaceho bubna miešačky nevkladajte žiadne predmety, napr. lopatu alebo podobné.
• Nebezpečenstvo poranenia pri rotujúcom bubne miešačky.
• Miešačka betónu sa smie používať len s originálnymi náhradnými dielmi.
• Opravy na miešačke betónu smú vykonávat' len autorizované odborné prevádzky.
• Miešačku betónu, ktorá je pripravená na prevádzku, nenechávajte bez dozoru.
• Pri opustení pracoviska stroj vypnite a vytiahnite siet'ovú zástrčku.

6. Zvyškové riziká

Výrobok je skonštruovaný podľa aktuálneho stavu techniky a uznávaných bezpečnostno-technických pravidiel. Napriek tomu sa môžu pri práci vyskytnút jednotlivé zvyškové riziká.

• Nebezpečenstvo poranenia z dôvodu rotujúcich častí.
• Ohrozenie zdravia prúdom pri použití elektrických prípojných vedení v rozpore s určením.
• Pred vykonaním nastavovacích alebo údržbových prác vypnite motor a vytiahnite sieťovú zástrčku.
• Napriek všetkým prijatým opatreniam môžu pretrvávať zvyškové riziká, ktoré nie sú očividné.
• Zvyškové riziká je možné minimalizovat, ak sa spolu dodržiavaju „bezpečnostné upozornenia“ a „použitie v súlade s určením“, ako aj návod na obsluhu.

• Predchádzajte neúmyselnému uvedeniu stroja do prevádzky: Uistite sa, že zapínač/vypínač je nastavený na „0“ skôr, než zasuniete zástrčku do zásuvky.

• Používajte nástroj odporúčaný v návode na obsluhu. Tak dosiahnete, že stroj dosiahne optimálne výkony.

• Nikdy nevkladajte ruky do pracovnej oblasti, ked' je výrobok v prevádzke.

⚠ Varovanie! Toto elektrické náradie vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty.

Na zníženie nebezpečenstva závažných alebo smr- tel'ných poranení odporúčame osobám s implantátmi prekonzultovat' situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elek- trické náradie.

7. Technické údaje

MIX160 MIX180
Motor 230 V/50 Hz 230	V/50 Hz
Výkon motora 0,65 kW	0,8 kW
Max. otáčky bubna	29,5 min ^-1	29,5 min ^-1
Prúd pri plnom zaťažení	2,94 A	3,62 A
Objem	160 l	180 l
Priemer otvoru bubna	390 mm	390 mm
Stupeň ochrany krytom	IP45D	IP45D
Prevádzkový režim*	S6 30 %	S6 30 %
Trieda ochrany	II	II
Rozmery	1260 x 850 x 1350 mm	1260 x 850 x 1400 mm
Hmotnost'	53,8 kg	56,5 kg

Technické zmeny vyhradené!

*S6 30 %: Priebežná prevádzka s prerušovaným zaťažením (trvanie cyklu 10 min.)

Aby sa motor nezahrial na zakázanú hodnotu, smie sa motor prevádzkovat' len na 30 % trvania cyklu s uvedeným menovitým výkonom a potom sa musí prevádzkovat' len na 70 % trvania cyklu bez zaťaženia.

Hluk a vibrácie

⚠ Varovanie:

Hluk môže mat' závažný vplyv na vaše zdravie. Ak hluk stroja presiahne 85 dB, noste, prosím, vhodnú ochranu sluchu.

Hodnoty hluku

Hodnoty hluku boli stanovené v súlade so smernicou 2005/88/ES.

MIX160 MIX180
Hladina akustického tlaku L_pA	69,75 dB 67,98 dB
Neistota K_pA	2,77 dB 5,14 dB
Hladina akustického výkonu L_WA	90,74 dB 91,78 dB
Neistota K_WA	1,20 dB 1,40 dB
Zaručená hladina akustic- kého výkonu L_WA	92 dB	93 dB

8. Vybalenie

• Miešačku betónu vyberte z kartónu za pomoci dvoch osôb.
• Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. V prípade reklamácií ihned' informujte dodávatel'a. Neskoršie reklamácie nebudú uznané.
• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.
• Pred použitím sa oboznámte s výrobkom na základe návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch, používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby výrobku.

⚠ NEBEZPEČENSTVO!

Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrat' s plastovými vreckami, fóliami a malými dielmi! Hrozí nebezpečenstvo prehltnutia a zadusenia!

9. Montáž/Pred uvedením do prevádzky

⚠ Pozor!

Prístroj pred uvedením do prevádzky bezpodmienečne kompletne zmontujte!

Na ul'ahčenie montáže by mali zmontovanie vykonat' dve osoby.

Vrecko na príslušenstvo (A až H) obsahuje všetky malé diely potrebné na montáž (pozri obr. 3).

Potrebné nástroje na montáž (neobsiahnuté v rozsahu dodávky):

• 2x otvorený klúč vel'. 10
• 2x otvorený klúč vel'. 13
• 1x otvorený klúč vel'. 16
• 1x kombinované kliešte
• 1x krížový skrutkovač

9.1 Montáž prepravných kolies (5) (vrecko na príslušenstvo A) (obr. 4)

1. Nasadte prepravné kolesá (5) na oboch stranách na opornú nohu s osou kolesa (12).
2. Na oboch stranách potom nasad'te podložku na os kolesa.
3. Vložte závlačku cez vonkajší otvor osi kolesa na oboch stranách.
4. Zaistite prepravné kolesá (5) ohnutím závlačiek od seba vhodnými kombinovanými kliešťami (nie sú v rozsahu dodávky).

9.2 Montáž opornej nohy (8), ovládacej tyče (16) a predlžovacej tyče (17) na strednú časť rámu (11) (vrecko na príslušenstvo B) (obr. 5)

1. Držte opornú nohu (8) na strednej časti rámu (11) tak, ako na obrázku. Vyberte otvory tak, aby bola oporná noha (8) v hlbšej polohe.
2. Prevlečte obe skrutky so šesthrannou hlavou M8X70 cez otvory.
3. Skrutky zaistite podložkou, pružnou podložkou a maticou M8.
4. Utiahnite všetky skrutky pomocou dvoch otvore- ných klúčov (veľ. 13) (nie je v rozsahu dodávky).
5. Prestrčte ovládaciu tyč (16) zdola cez držiak určený na tento účel.
6. Zasuňte pružinu zhora cez ovládaciu tyč (16) a pridržte ju v tejto polohe zavedením závlačky do dolného otvoru.
7. Spojte ovládaciu tyč (16) s predlžovacou tyčou (17) pomocou skrutky so šest'hrannou hlavou M6x30. Zafixujte ju maticou M6.
8. Utiahnite skrutku pomocou dvoch otvorených klúčov (vel. 10) (nie je v rozsahu dodávky).

9.3 Montáž opornej nohy s osou kolesa (12) a prepravnými kolesami (5) na strednú čast' rámu (11) (vrecko na príslušenstvo C) (obr. 6)

1. Držte opornú nohu s osou kolesa (12) na strednej časti rámu (11) tak, ako na obrázku.

2. Prevlečte obe skrutky so šesthrannou hlavou M8X70 cez otvory.

3. Skrutky zaistite podložkou, pružnou podložkou a maticou M8.
4. Utiahnite všetky skrutky pomocou dvoch otvore- ných klúčov (vel'. 13) (nie je v rozsahu dodávky).

9.4 Montáž dolnej časti bubna (10) (vrecko na príslušenstvo D) (obr. 7)

1. Zasuňte držiak ložiska (14), ako je to zobrazené, na miesto na dolnej časti bubna (10) určené na tento účel.
2. Upevnite dolnú čast' bubna (10) pomocou poistného krúžku (pozri obrázok).
3. Zavedte súčasne ložisko dolnej časti bubna (10) s predmontovaným držiakom ložiska (14) do otvorov podstavca. Dbajte na to, aby sa držiak ložiska (14) nachádzal nad opornou nohou s osou kolesa (12).
4. Dbajte pritom na polohu otvoru.
5. Prevlečte skrutku so šest'hrannou hlavou M8X65 cez otvor.
6. Zafixujte skrutku podložkou, pružnou podložkou a maticou M8.
7. Zafixujte proti'ahlú stranu pomocou pripevňovacej doštičky (15) a oboch skrutiek so šest'hrannou hla-vou M8x20.
8. Skrutky zaistite podložkou, pružnou podložkou a maticou M8.
9. Utiahnite všetky skrutky pomocou dvoch otvore- ných klúčov (vel. 13) (nie je v rozsahu dodávky).

9.5 Montáž miešacieho mechanizmu (2) (vrecko na príslušenstvo E) (obr. 8)

1. Z vonkajšej strany vložte jednu krížovú skrutku M10x20 cez spodnú časť bubna (10).
2. Nasadte po jednej gumenej podložke na práve zasunuté skrutky s krížovou drážkou v spodnej časti bubna (10).
3. Teraz umiestnite miešací mechanizmus (2) na namontované skrutky s krížovou drážkou a upevnite ho podložkou, pružnou podložkou a maticou M10.
4. Miešací mechanizmus (2) sa utiahne pevne až vtedy, ked' bola namontovaná horná čast' bubna (9).

9.6 Montáž hornej časti bubna (9) (vrecko na príslušenstvo F) (obr. 9)

1. Nasad'te hornú čast' bubna (9) na spodnú čast' bubna (10). Uistite sa, že upevňovacie otvory hornej a dolnej časti bubna sú navzájom zarovnané.

2. Pozor! Nalepené šípky označujú presné vyrovnanie dolnej časti bubna (10) a hornej časti bubna (9).

3. Upevnite hornú časť bubna (9) utiahnutím desia- tich skrutiek M8x20, pružných podložiek a podlo- žiek.

4. Následne utiahnite skrutky do kríža pomocou otvo-reného klúča vel'. 13 (nie je v rozsahu dodávky).
5. Z vonkajšej strany vložte jednu krížovú skrutku M10x20 cez hornú časť bubna (9).
6. Nasad'te po jednej gumenej podložke na práve za- sunuté skrutky s krížovou drážkou v hornej časti bubna (9).
7. Pripojte horný koniec miešacieho mechanizmu (2) tým, že ho umiestnite na práve zasunuté skrutky s krížovou drážkou. Upevnite ho podložkou, pružnou podložkou a maticou M10.
8. Nakoniec utiahnite všetky štyri skrutky v spodnej časti bubna (10) a upevnite hornú čast' bubna (9) pomocou krížového skrutkovača a otvoreného klúča veľ.16 (nie je v rozsahu dodávky).

9.7 Montáž otočného kolesa (7) s rastrovou podložkou (13) (vrecko na príslušenstvo G) (obr. 10)

1. Nasuňte otočné koleso (7) s predmontovanou rastrovou podložkou (13)na vonkajšiu prírubu.
2. Zafixujte ju na držiaku (13a) obomi skrutkami so šesthrannou hlavou M8x20 a jednou podložkou, jednou pružnou podložkou a jednou maticou M8. Dbajte pritom na to, aby ste skrutky zasunuli zvnútra von.
3. Na záver utiahnite skrutky pomocou dvoch otvore- ných klúčov (vel'. 13) (nie sú v rozsahu dodávky).

9.8 Montáž motorovej jednotky (4) (vrecko na príslušenstvo H) (obr. 11)

1. Umiestnite motorovú jednotku (4) tak, aby sa závitové skrutky zhodovali s otvormi.
2. Teraz nasuňte motorovú jednotku (4) úplne na hriadel.
3. Následne zafixujte motorovú jednotku (4) na závitovom svorníku pomocou dvoch podložiek a dvoch zaist'ovacích matíc M8.
4. Prestrčte skrutku so šest'hrannou hlavou M8x70 cez držiak na motorovej jednotke (4) a otvor v strednej časti rámu (11).
5. Zafixujte skrutku podložkou, pružnou podložkou a maticou M8.
6. Utiahnite všetky skrutky a matice pomocou dvoch otvorených klůčov (vel. 13) (nie sú v rozsahu dodávky).

10. Uvedenie do prevádzky

⚠ Pozor!

Prístroj pred uvedením do prevádzky bezpodmienečne kompletne zmontujte!

Miešačku betónu prevádzkujte, len ak nechýbajú ani nie sú poškodené žiadne diely (napr. ochranné kryty) a keď prípojné vedenie nevykazuje žiadne poškodenie.

10.1 Inštalácia

• Miešačku betónu postavte vodorovne na rovný, pevný podklad. Zabráňte pritom zaboreniu stroja.
• Miešačku betónu nepostavte na prípojné vedenie!
• Položte prípojné vedenie tak, aby sa nemohlo zalo-mit', pomliaždit' ani iným spôsobom poškodit'.

Upozornenie:

Bubon sa musí dat' vyklápať doprava aj dol'ava. Na vyprázdnenie bubna musí byt' pod bubnom dostatok miesta pre nádobu (napr. vaňa na maltu). Dbajte pri inštalácii stroja na to, aby bolo zabezpečené vyprázdnenie bubna miešačky bez prekážok.

10.2 Zapnutie/vypnutie (obr. 1)

⚠ POZOR!

Nebezpečenstvo poranenia!

Otáčajúci sa bubon miešačky môže viest' k poraneniam.

• Nesiahajte do bežiaceho bubna miešačky.

• Do bežiaceho bubna miešačky nevkladajte žiadne predmety (napr. lopatu alebo pod.).

• Pripojte vhodný predlžovací kábel k prípojnému vedeniu miešačky betónu.

• Zasuňte predlžovací kábel do zásuvky.
• Stlačte zapínač/vypínač (3) „l“ (zelené tlačidlo) na spustenie prístroja.
• Stlačte zapínač/vypínač (3) „0“ (červené tlačidlo) na vypnutie prístroja.

10.2.1 Tepelná ochrana

Z bezpečnostných dôvodov integrované ochranné odpojenie prístroj pri preťažení a prehriatí odpojí.

1. Počkajte cca 15 minút, kým motor vychladne.
2. Spustite prístroj nanovo stlačením zapínača/vypínača (5) „l“ (zelené tlačidlo).

10.3 Prestavenie bubna (1) (obr. 1, obr. 12a/12b)

Na výrobu betónu alebo malty musí byť miešačka betónu zaistená v určitej polohe miešania. Len správna poloha miešania zabezpečí najlepšie výsledky miešania a zaručuje bezporuchový pracovný proces.

1. Na prestavenie bubna (1) podržte pevne otočné koleso (7).
2. Uvolnite otočný prípravok tak, že ovládaciu tyč (16) stlačite nohou nadol. Pritom sa uvolní rastrovanie rastrovej podložky (13).
3. Otáčajte bubon (1) do polohy zodpovedajúcej vášmu miešanému materiálu.
4. Obr. 12a: Poloha bubna na výrobu malty.
5. Obr. 12b: Poloha bubna na výrobu betónu.
6. Ak sa bubon (1) nachádza v požadovanej polohe, znova zaistite ovládaciu tyč (16) v rastrovej podložke (13).

Vdýchnutie prachu môže viest' k poškodeniu zdravia. Nedotýkajte sa cementu alebo prímesí bez ochranných rukavíc.

• Noste ochranu dýchania.
• Noste ochranné rukavice a nikdy nesiahajte do pohybujúceho sa bubna miešačky.

⚠️ VAROVANIE!

Nebezpečenstvo prevrátenia!

Pred plnením sa uistite, že miešačka betónu je stabilná.

• Miešačku betónu prevádzkujte len na pevnom, rovnom (nenakláňajúcom sa) podklade.
• Pri plnení alebo pri bežiacom bubne nepremiestňujte miešačku betónu.

• Miešačku betónu prevádzkujte len na pevnom, rovnom (nenakláňajúcom sa) podklade.

• Stlačte zapínač/vypínač (3) „l“ (zelené tlačidlo) na spustenie prístroja.

• Skontrolujte polohu miešania na rastrovej podložke (13).
• Obr. 12a: Poloha bubna na výrobu malty.
• Obr. 12b: Poloha bubna na výrobu betónu.
• Naplňte bubon miešačky pri bežiacom bubne (1). Bubon nepreplňujte (1). Opatrne! Nebezpečenstvo z dôvodu pohybujúcich sa častí!

• Materiál nevhadzujte veľkou silou do bubna (1), aby sa neprilepil na spodnú stranu bubna (1). Materiál vhadzujte v malých množstvách.

• Pred naplnením dbajte na to, aby bol otvor bubna (1) zarovnaný tak, aby z bubna (1) nemohol vypadnúť žiadny miešaný materiál.

Upozornenie: Pokial' ide o kvalitu a zloženie zmesi, kontaktujte odborníka.

10.5 Vyprázdnenie (obr. 12c)

1. Pod bubon (1) umiestnite dostatočne vel'kú nádobu (napr. vaňa na maltu). Dbajte na to, aby sa žiadny miešaný materiál nemohol dostat' na zem.
2. Odblokujte otočný prípravok potiahnutím otočného kolesa (1) k sebe. Pritom sa uvoľní rastrovanie rastrovej podložky (14).
3. Teraz pomaly otočte bubon (1) smerom nadol, aby sa vyprázdnil.

11. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN.

Sietová prípojka na strane zákazníka, ako aj predlžovacie vedenie, musia zodpovedať týmto predpisom.

11.1 Poškodené elektrické prípojné vedenia

Na elektrických prípojných vedeniach často vznikajú škody na izolácii.

Príčinami môžu byt:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
• Miesta zalomenia v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
• Poškodenie izolácie pri vytrhnutí zo zásuvky v stene.
• Trhliny v dôsledku starnutia izolácie.

Takéto poškodené elektrické prípojné vedenia sa ne-smú používať a z dôvodu poškodenia izolácie sú živo-tunebezpečné.

Elektrické prípojné vedenia pravidelne kontrolujte ohľadom poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti.

Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H07RN.

Vytlačenie označenia typu na prípojnom kábli je predpis. Pri motore na jednofázový striedavý prúd odporúčame pre stroje s vysokým nábehovým prúdom (od 3 000 W) istenie poistkami C 16A alebo K 16A!

12. Čistenie

⚠️ VAROVANIE!

Nebezpečenstvo poranenia!

Výrobok sa môže nečakane spustit' a spôsobit' tak poranenia.

• Pred všetkými čistiacimi a montážnymi prácami vypnite motor.
• Pred všetkými čistiacimi prácami vytiahnite sie- tovú zástrčku.

UPOZORNENIE!

Ak sa do motorovej jednotky dostane voda, dôsledkom môžu byt' škody na motore. Na miešací bubon nebúchajte tvrdými predmetmi (kladivo, lopata atd.). Preliačený bubon miešačky ohrozuje proces miešania a len velmi t'ažko sa dá vyčistiť.

• Vyčistite produkt kefou alebo škrabkou.
• Produkt neponárajte do vody alebo iných kvapa- lín a nepostrekujte motorovú jednotku vysokotla- kovým čističom.

Prístroj odporúčame čistiť bezprostredne po každom použití dôkladne zvnútra aj zvonku. Nečistota sa nikdy nesmie odstraňovat’ kladivom, lopatou a pod.

Po každom použití miešačky betónu:

1. vyčistite bubon (1) vodou a odstráňte cement a maltovú kôru pomocou kefy alebo škrabky.
2. vyčistite vnútro bubna tak, že doň vhodíte niekol'ko lopát štrku s vodou a necháte ho otáčat'.

13. Preprava

⚠️ VAROVANIE!

Nebezpečenstvo poranenia!

Výrobok sa môže nečakane spustit' a spôsobit' tak poranenia.

• Pred prepravou vypnite motor.
• Vytiahnite siet'ovú zástrčku.

13.1 Preprava vozidlom (obr. 13d)

1. Uvolnite otočný prípravok tak, že ovládaciu tyč (16) stlačite nohou nadol. Pritom sa uvolní rastrovanie rastrovej podložky (13).

2. Otočte bubon (1) plniacim otvorom smerom nadol.

3. Odstráňte skrutky z opornej nohy (8) a z opornej nohy s osou kolesa (12).

4. Sklopte opornú nohu (8) a opornú nohu s osou kolesa (12).
5. Zaistite miešačku betónu upínacím popruhom proti zošmyknutiu.
6. Miešačku betónu nedvíhajte pomocou žeriavu.

13.2 Preprava na pracovisko (obr. 13d)

1. Uvolnite otočný prípravok tak, že ovládaciu tyč (16) stlačite nohou nadol. Pritom sa uvolní rastrovanie rastrovej podložky (13).
2. Otočte bubon (1) plniacim otvorom smerom nadol.
3. Pri krátkej preprave miešačku betónu z'ahka nakloňte a prepravujte ju na prepravných kolesách (5).

14. Skladovanie

Prístroj a jeho príslušenstvo skladujte na tmavom, su- chom a nezamízajúcom mieste neprístupnom pre deti.

Optimálna skladovacia teplota sa nachádza medzi 5 a 30 °C.

Zakryte miešačku betónu, aby ste ju chránili pred prachom alebo vlhkost'ou.

Návod na obsluhu uschovajte pri elektrickom náradí.

15. Údržba

⚠️ VAROVANIE!

Nebezpečenstvo poranenia!

Výrobok sa môže nečakane spustit' a spôsobit' tak poranenia.

- Pred všetkými údržbovými prácami vypnite motor.

- Pred všetkými údržbovými prácami vytiahnite sietovú zástrčku.

15.1 Kontrola napnutia remeňa (obr. 11a)

Napnutie remeňa je nastavené z výroby. Napnutie remeňa nie je možné dodatočne nastavit'.

1. Odstráňte kryt motorovej jednotky (4) uvoľnením skrutiek (4a) na motorovej jednotke (4). Použite na to krížový skrutkovač (nie je v rozsahu dodávky).
2. Skontrolujte napnutie remeňa. Pri zatlačení prstom na remeň by mal remeň povolit o cca 5 mm.
3. Opät' nasad'te kryt motorovej jednotky (4) a utiah-nite skrutky (4a). Použite na to krížový skrutkovač (nie je v rozsahu dodávky).

15.2 Výmena remeňa

Remene sú opotrebovatel'né diely, ktoré sa po určitej dobe musia vymenit'.

1. Odstráňte kryt motorovej jednotky (4) uvoľnením skrutiek (4a) na motorovej jednotke (4).
2. Stiahnite kryt motora.
3. Drážkovaná strana nového klinového remeňa by mala pri nasadzovaní smerovat' von. Dávajte pozor na to, aby ste namontovali najskôr spodný diel klinového remeňa.
4. Skontrolujte napnutie remeňa. Pri zatlačení prstom na remeň by mal remeň povolit o cca 5 mm. Dodatočné napnutie remeňa nie je možné.
5. Opät' nasad'te kryt motorovej jednotky (4) a utiah-nite skrutky (4a).

15.3 Prípojky a opravy

Prípojky a opravy elektrického vybavenia smie vykonávať iba kvalifikovaný elektrikár.

V prípade otázok uved'te nasledujúce údaje:

• druh prúdu motora,
• údaje z typového štítka stroja,

15.4 Servisné informácie

Je potrebné dbať na to, že pri tomto výrobku podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.

Diely podliehajúce opotrebovaniu*: Remeň

* nie nevyhnutne obsiahnuté v rozsahu dodávky!

Náhradné diely a príslušenstvo získate v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

16. Likvidácia a recyklácia

Upozornenia k baleniu

Baliace materiály sa dajú recyklovat'. Prosím, likvidujte balenia ekologicky.

Upozornenia k zákonu o elektrických a elektronic- kých zariadeniach (ElektroG)

Staré elektrické a elektronické zariadenia nepatria do domového odpadu, ale sa musia odviezt' na triedený zber, resp. likvidáciu!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrat' bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.
• Vlastníci alebo používatelia elektrických a elektronických zariadení sú zo zákona povinní ich po použití vrátit'.
• Koncový užívatel' je zodpovedný za vymazanie svojich osobných údajov na starom zariadení, ktoré má byt' zlikvidované!
• Symbol prečiarknutého odpadkového koša na kolieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovat' s domovým odpadom.

• Elektrické a elektronické zariadenia je možné bezplatne odovzdat' na týchto miestach:

• Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory).

• Predajné miesta elektronických zariadení (stacionárne a online), ak sú predajcovia povinní ich prevziat' spät' alebo ich dobrovol'ne ponúknut'.
• Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov môžete bezplatne odovzdat' bez toho, aby ste si najprv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí.
• Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníkom servise.
• V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požiadanie koncového užívateľa zabezpečiť bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.
• Tieto vyhlásenia sa vzt'ahujú iba na zariadenia in- štalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu platit' odlišné ustanovenia pre likvidáciu starých elektrických a elektronických zariadení.

17. Odstraňovanie porúch

Porucha Možná Náprava
Motor sa nerozbieha	Chýba sieťové napätie	Skontrolujte poistku.
	Chybný pripojovací kábel	Nechajte skontrolovať alebo vymenit’ odborným elektrikárom.
Motor sa vypne.	Motor je preťažený.	Motor nechajte vychladnúť.
	Otvory pre prívod a odvod vzdu-chu na motorovej jednotke sú znečistené.	Vyčistite otvory pre prívod a odvod vzduchu.
Motor beží, bubon zostane stát’.	Klinový remeň preklzáva.	Vymeňte klinový remeň.

Zrejmé vady musia byt' predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne používané počas zákonného termínu záruky tak, že bezplatne vymeníme každů čast' aparátu, ktorá sa v priebehu tohto času môže stat' dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávatelovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylúčené.

Szavatosság HU
