| Typ produktu | Miešačka na cement |
| Značka | Scheppach |
| Model | PM1400 |
| Príkon | 1400 W |
| Menovité napätie | 230 V ~ 50 Hz |
| Voľnobežné otáčky (2 rýchlosti) | 0-570 min⁻¹ / 0-760 min⁻¹ |
| Uloženie miešacieho nástroja | M14 |
| Trieda ochrany | II (dvojitá izolácia) |
| Hmotnosť | 4,9 kg |
| Hladina akustického tlaku | 89 dB (K=3 dB) |
| Hladina akustického výkonu | 100 dB (K=3 dB) |
| Hodnota emisií vibrácií | 5,673 m/s² (K=1,5 m/s²) |
| Vhodné materiály | Farby, malty, lepidlá, sadra, vápno, cement, betón, omietky |
| Typy dodávaných miešadiel | Ľavá rotácia (tekutiny), pravá rotácia (viskózne) |
| Prevodovka | 2 mechanické rýchlosti |
| Regulátor otáčok | Plynule meniteľný elektronický |
| Bezpečnostný spínač | Áno (poistka) |
| Opotrebiteľné diely | Uhlíkové kefky, miešadlá |
| Údržba | Vyčistite vetracie štrbiny, vymeňte opotrebované uhlíkové kefky |
| Skladovanie | Suché miesto, chránené pred poveternostnými vplyvmi, mimo dosahu detí |
| Zhoda | Smernice EÚ, VDE, DIN |
Často kladené otázky - PM1400 SCHEPPACH
Otázky používateľov k PM1400 SCHEPPACH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Miešačka cementu vo formáte PDF zadarmo! Nájdite svoj návod PM1400 - SCHEPPACH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. PM1400 značky SCHEPPACH.
NÁVOD NA OBSLUHU PM1400 SCHEPPACH
| Hladina akustického tlaku L_pA | 89 dB |
| Kolísavost K_pA | 3 dB |
| Hladina akustického výkonu L_WA | 100 dB |
| Kolísavost K_WA | 3 dB |
Vysvetlenie symbolov na prístroji
Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám.
 | Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich! |
 | Noste ochranu sluchu. |
 | V prípade tvorby prachu noste ochrannú masku proti prachu. |
 | Noste ochranné okuliare. |
 | Trieda ochrany II |
 | Výrobok zodpovedá platným európskym smerniciam. |
 | Výrobok zodpovedá platným srbským smerniciam. |
Obsah: Strana:
- Úvod....92
- Popis prístroja (obr. 1)....92
- Rozsah dodávky 92
- Použitie v súlade s určením....92
- Všeobecné bezpečnostné upozornenia....93
- Technické údaje....95
- Vybalenie 96
- Zmontovanie (obr. 2 - 4)....96
- Uvedenie do prevádzky 96
- Údržba a ošetrovanie ..... 97
- Elektrická prípojka 97
- Skladovanie 98
- Likvidácia a opätovné zhodnotenie 98
- Odstraňovanie porúch 99
- Vyhlásenie o zhode 265

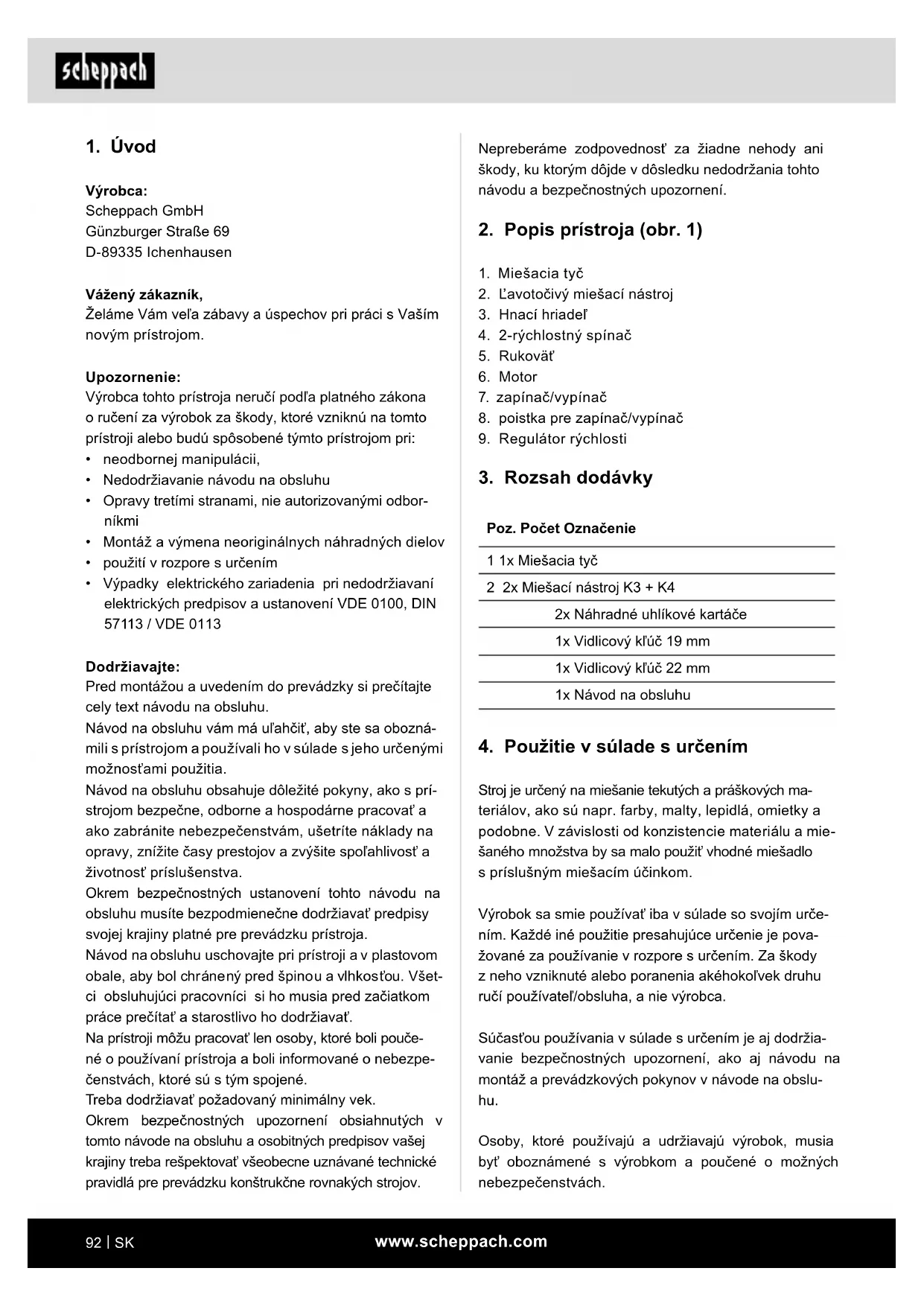

1. Úvod
Výrobca:
Scheppach GmbH
Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.
Upozornenie:
Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:
- neodbornej manipulácii,
• Nedodržiavanie návodu na obsluhu - Opravy tretími stranami, nie autorizovanými odborníkmi
- Montáž a výmena neoriginálnych náhradných dielov
- použití v rozpore s určením
- Výpadky elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113 / VDE 0113
Dodržiavajte:
Návod na obsluhu vám má uľahčit, aby ste sa obozná- mili s prístrojom a použivali ho v súlade s jeho určenými možnosťami použitia.
Návod na obsluhu obsahuje dôležité pokyny, ako s prístrojom bezpečne, odborne a hospodárne pracovat' a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spol'ahlivosť a životnosť príslušenstva.
Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku prístroja.
Návod na obsluhu uschovajte pri prístroji a v plastovom obale, aby bol chránený pred špinou a vlhkostou. Všetci obsluhujúci pracovníci si ho musia pred začiatkom práce prečítat' a starostlivo ho dodržiavat'.
Na prístroji môžu pracovať len osoby, ktoré boli poučené o používaní prístroja a boli informované o nebezpečenstvách, ktoré sú s tým spojené.
Treba dodržiavať požadovaný minimálny vek.
Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre prevádzku konštrukčne rovnakých strojov.
Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.
2. Popis prístroja (obr. 1)
Poz. Počet Označenie
4. Použitie v súlade s určením
Stroj je určený na miešanie tekutých a práškových materiálov, ako sú napr. farby, malty, lepidlá, omietky a podobne. V závislosti od konzistencie materiálu a miešaného množstva by sa malo použit' vhodné miešadlo s príslušným miešacím účinkom.
Výrobok sa smie používať iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokoľvek druhu ručí používatel’/obsluha, a nie výrobca.
Súčast'ou použivania v súlade s určením je aj dodržiavanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obsluhu.
Osoby, ktoré používajú a udržiavajú výrobok, musia byť oboznámené s výrobkom a poučené o možných nebezpečenstvách.
Zmeny na výrobku úplne vylučujú ručenie výrobcu za škody, ktoré tým vzniknú.
Výrobok sa smie používať iba s originálnymi dielmi a originálnym príslušenstvom od výrobcu.
Musia sa dodržiavať bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.
Majte na pamäti, že naše výrobky neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa výrobok používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.
Všeobecné bezpečnostné upozornenia pre elektrické náradia
⚠ VÝSTRAHA!
Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrené toto elektrické náradie.
Zanedbania pri dodržiavaní nasledujúcich pokynov môžu spôsobit' zásah elektrickým prúdom, požiar a/ alebo t'ažké poranenia.
Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia.
Pojem „elektrické náradie“ použitý v bezpečnostných upozorneniach sa vztahuje na elektrické náradie napájané zo siete (so sieťovým káblom) alebo na elektrické náradie napájané z akumulátora (bez sieťového vedenia).
a) Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné priestory môžu viest' k úrazom.
b) S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elek-trické prístroje vytvárajú iskry, ktoré môžu zapálit' prach alebo výpary.
c) Deti a iné osoby držte v dostatočnej vzdiale-
nosti od elektrického prístroja počas jeho po-
užívania. Pri nepozornosti môžete stratit kontrolu
nad elektrickým náradím.
a) Pripojovacia zástrčka elektrického prístroja musí pasovat' do zásuvky. Zástrčka sa nesmie nijako upravovat'. Nepoužívajte adaptérové zástrčky spolu s uzemnenými elektrickými prístrojmi. Neupravované zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými plochami, ako napríklad rúry, vykurovacie zariadenia, sporáky a chladničky. Ked' je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
c) Chráňte vaše elektrické náradie pred dažďom alebo vlhkost’ou. Vniknutie vody do elektrického prístroja zvyšuje riziko zásahu elektrickým prúdom.
d) Nepoužívajte pripájacie vedenie na nosenie či zavesenie elektrického náradia, ani na vytiahnutie zástrčky zo zásuvky. Chránte pripájacie vedenie pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa časťami. Poškodené alebo zamotané pripájacie vedenia zvyšujú riziko zásahu elektrickým prúdom.
e) Ak s elektrickým náradím pracujete vonku, používajte iba predlžovacie vedenia, ktoré sú vhodné aj pre exteriér. Používanie predlžovacieho vedenia vhodného pre exteriér znižuje riziko zásahu elektrickým prúdom.
f) Ak sa nedá vyhnút' prevádzke elektrického ná- radia vo vlhkom prostredí, používajte ochranný vypínač proti chybnému prúdu. Používanie ochranného vypínača proti chybnému prúdu zni- žuje riziko zásahu elektrickým prúdom.
3. Bezpečnost'osôb
a) Bud'te pozorní, dávajte pozor na to, čo robíte, a s elektrickým náradím pracujte rozumne. Elektrické náradie nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu či liekov. Chvíl'ka nepozornosti pri používaní elektrického prístroja môže viest' k vážnym zraneniam.
b) Noste osobné ochranné vybavenie a vždy používajte ochranné okuliare. Nosenie ochranného vybavenia, ako napríklad protiprachová maska, protišmyková ochranná obuv, ochranná prilba alebo ochrana sluchu, v závislosti od druhu a použitia elektrického prístroja, znižuje riziko zranení.
c) Zabráňte neúmyselnému uvedeniu do prevádzky. Pred zdvihnutím alebo nosením sa uistite, že je elektrické náradie vypnuté, predtým ako ho pripojíte k napájaniu prúdom a/alebo ku akumulátoru. Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnutý elektrický prístroj pripojíte k napájaniu prúdom, môže dôjst' k úrazom.
d) Pred zapnutím elektrického náradia odstráněte nastavovacie nástroje alebo skrutkovače. Nástroj alebo klůč, ktorý sa nachádza v otáčajúcej sa časti elektrického náradia, môže viest' k poraneniam.
e) Vyhýbajte sa abnormálnemu držaniu tela. Zaujmite bezpečný postoj a vždy udržiavajte rovnováhu. Vďaka tomu budete môť elektrické náradie lepšie kontrolovať pri neočakávaných situáciách.
f) Noste vhodný odev. Nenoste voľný odev ani šperky. Udržiavajte vlasy a odev mimo dosahu pohybujúcich sa dielov. Voľný odev, šperky či dlhé vlasy môžu zachytit pohybujúce sa časti.
g) Ak je možné namontovat' zariadenia na odsávanie a zachytávanie prachu, musia sa tieto pripojit' a správne používat'. Použitie zariadenia na odsávanie prachu znižuje riziká spôsobené prachom.
h) Nenechajte sa ukolísať falošnou bezpečnosťou a dbajte na bezpečnostné pravidlá pre elektrické náradie, aj ked’ ste vd’aka mnohonásobnému použitiu oboznámení s elektrickým náradím. L’ahkovážne konanie môže v okamihu viest’ k t’ažkým poraneniam.
- Používanie elektrického prístroja a manipulácia s ním
a) Elektrické náradie nepret'ažujte. Pri práci používajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu.
b) Nepoužívajte elektrické náradie s chybným spínačom. Elektrické náradie, ktoré sa nedá zapnút alebo vypnút, je nebezpečné a musí sa opravit.
c) Skôr ako vykonáte nastavenia prístroja, vymeníte časti vloženého nástroja alebo elektrické náradia odložíte, vytiahnite zástrčku zo zásuvky a/alebo odoberte odnímatel'ný akumulátor. Toto bezpečnostné opatrenie zabráni neúmyselnému spusteniu elektrického prístroja.
d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Elektrické náradie nedovoľte používať osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto inštrukcie. Elektrické prístroje sú nebezpečné, ak ich používajú neskúsené osoby.
e) O svoje elektrické náradie a príslušenstvo sa dôkladne starajte. Kontrolujte, či pohybujúce sa časti fungujú bezchybne a či sa nezasekávajú, či diely nie sú zlomené alebo poškodené tak, že to negatívne ovplyvňuje funkciu elektrického náradia. Pred použitím elektrického náradia dajte poškodené diely opravit'.
Príčinou mnohých úrazov je nesprávna údržba elektrických prístrojov.
f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a ľahšie sa vedú.
g) Používajte elektrické náradie, príslušenstvo a nasadzovací nástroj atd'. podľa týchto pokynov. Zohl'adnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné ako predpísané používania môže viest' k nebezpečným situáciám.
h) Rukoväte a plochy rukoväti udržiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväti a plochy rukoväti neumožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídateľných situáciách.
5. Servis
a) Vaše elektrické náradie nechajte opravovat' len kvalifikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým sa zabezpečí zachovanie bezpečnosti elektrického prístroja.
⚠ POZOR!
Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smr- tel'ných poranení odporúčame osobám s implantátmi prekonzultovat' situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovat' stroj.
Bezpečnostné upozornenia pre miešadlo
a) Elektrické náradie držte obidvoma rukami za rukoväte, ktoré sú na to určené. Strata kontroly môže viest' k poraneniam.
b) Aby ste predišli nebezpečnej atmosfére, pri miešaní sa postarajte o dostatočné odvetrávanie horľavých látok. Tvoriace sa pary môžu byť vdýchnuté alebo sa môžu vznietit’ v dôsledku iskier vytváraných elektrickým náradím.
c) Nemiešajte potraviny. Elektrické náradia a ich vložené nástroje nie sú skonštruované na spracovanie potravín.
d) Udržiavajte siet'ový prívod v dostatočnej vzdialenosti od pracovnej oblasti. Siet'ové ve- denie sa môže namotat' na miešaciu tyč.
e) Postarajte sa o bezpečné a pevné postavenie miešacej nádrže. Neodborne zaistená nádrž sa môže nečakane pohnúť.
f) Dbajte na to, aby na teleso elektrického náradia nestriekala žiadna tekutina. Tekutina, ktorá vnikne do elektrického náradia, môže viest' k jeho poškodeniu a zásahu elektrickým prúdom.
g) Riad'te sa pokynmi a bezpečnostnými upozorneniami pre miešaný materiál. Miešaný materiál môže byt' zdraviu škodlivý.
h) Ak elektrické náradie spadne do miešaného materiálu, okamžite vytiahnite sieťovú zástrčku a nechajte elektrické náradie skontrolovať kvalifikovaným odborným personálom. Ak siahnete do nádrže, keď v nej ešte elektrické náradie visí na zásuvke, môže to viest’ k zásahu elektrickým prúdom.
i) Počas procesu miešania nesiahajte rukami do miešacej nádrže ani do nej nevnášajte žiadne iné predmety. Kontakt s miešacou tyčou môže viest' k vážnym poraneniam.
j) Elektrické náradie nechajte rozbehnút' a do-
behnút' len v miešacej nádrži. Tyč miešadla
sa môže nekontrolovatel'ne meta' alebo sa môže
ohnút'
Zvyškové riziká
⚠ Stroj je skonštruovaný podľa stavu techniky a prijatých bezpečnostných technických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zvyškové riziká.
- Nebezpečenstvo poranenia pre prsty a ruky spôsobené rotujúcou miešacou tyčou.
-
Ohrozenie elektrickým prúdom pri použití nevhodných elektrických prípojných vedení.
-
Napriek všetkým prijatým opatreniam môžu pretrvávať zvyškové riziká, ktoré nie sú očividné.
- Zostatkové riziká je možné minimalizovat', ak sa dodržiavajú bezpečnostné upozornenia, použitie v súlade s určením, ako aj návod na obsluhu.
6. Technické údaje
Menovité napätie 230 V\~, 50 Hz
| Príkon 1400 W | |
| Otáčky naprázdno 0-570 min | ^-1 /0-760 min ^-1 |
| Uchytenie miešadla M14 | |
| Trieda ochrany II | |
| Hmotnosť 4,9 kg | |
Technické zmeny vyhradené!
Hluk a vibrácie
Hodnoty hluku a vibrácií boli stanovené v súlade s normou EN 60745.
Vplyv hluku môže spôsobit' stratu sluchu.
Celkové hodnoty vibrácií (vektorový súčet troch sme- rov) stanovené podľa normy EN 60745.
Hodnota emisií vibrácií a _h = 5,673 m/s ^2
Neistota K = 1,5 m/s ^2
Dodatočné informácie pre elektrické prístroje Varovanie!
Uvedená hodnota emisií vibrácií bola nameraná podľa normovanej skúšobnej metódy a môže sa, v závislosti spôsobu, ktorým sa elektrický prístroj použije, zmenit’ a vo výnimočných prípadoch sa môže nachádzat’ nad uvedenou hodnotou.
Uvedená hodnota emisií vibrácií sa môže použit' na porovnanie elektrického náradia s iným elektrickým náradím.
Uvedená hodnota emisií vibrácií sa môže použit' aj na úvodné posúdenie ovplyvnenia.
Vznik hluku a vibrácií obmedzte na minimum!
- Používajte iba bezchybné stroje.
- Prístroj pravidelne čistite a vykonávajte jeho údržbu.
• Váš spôsob práce prispôsobte prístroju. - Prístroj nepreťažujte.
- Prístroj nechajte v prípade potreby prekontrolovať.
- Ak sa prístroj nepoužíva, vypnite ho.
- Noste rukavice.
7. Vybalenie
- Otvorte balenie a opatrne vyberte výrobok.
- Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité).
- Skontrolujte, či je rozsah dodávky kompletný.
- Skontrolujte výrobok a diely príslušenstva, či nedošlo k škodám pri preprave. V prípade reklamácií ihned informujte dodávatel'a. Neskoršie reklamácie nebudú uznané.
- Obal podľa možnosti uschovajte až do uplynutia záručnej doby.
- Pred použitím sa oboznámte s výrobkom na základe návodu na obsluhu.
- Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.
- Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby výrobku.
⚠ VÝSTRAHA!
Výrobok a baliaci materiál nie sú hračkami pre deti! Deti sa nesmú hrat's plastovými vreckami, fóliami a malými dielmi! Hrozí nebezpečenstvo prehltnutia a zadusenia!
8. Zmontovanie (obr. 2 - 4)
⚠️ Pozor!
Pred uvedením do prevádzky je nevyhnutné výrobok úplne zmontovat'!
1) Zatočte miešaciu tyč (1) do miešacieho prvku (2) v smere pohybu hodinových ručičiek. (Obr. 2)
2) Následne naskrutkujte zloženú montážnu tyč do hnacieho hriadel'a (3). (Obr. 3).
NEBEZPEČENSTVO!
Používajte len miešaciu tyč, ktorá je vhodná a určená pre miešaný materiál. Nesprávna miešacia tyč môže spôsobit' poškodenie náradia a úrazy v dôsledku pret'aženia!
Ak chcete miešaciu tyč vybrat', vytočte ju z hnacieho hriadeľa v smere proti pohybu hodinových ručičiek. Tyč môže byť uložená v tomto uchytení veľmi pevne. V tomto prípade sa musí uchytenie zaistit' proti otáčaniu použitím klúča. (obr. 4)
9. Uvedenie do prevádzky
Zapnutie/vypnutie
Zapnutie (obr. 1)
Zatlačte poistku pre zapínač/vypínač (8) a podržte ju stlačenú; následne môžete zatlačit' zapínač/vypínač (7) na spustenie ručného miešadla. Ihned' ako začne prístroj pracovat', môžete pustit' poistku pre zapínač/vypínač (8).
Vypnutie (obr. 1)
Regulátor rýchlosti (obr. 1)
Pomocou regulátora rýchlosti (9) je možné plynulo nastavit' otáčky náradia. Druh miešaného materiálu určuje, aká rýchlost' je potrebná. Príslušnú optimálnu rýchlost' zistíte najlepšie v praxi.
Prístroj je vybavený 2-stupňovou prevodovkou. Ak by sa spínač vol'by stupňa nedal zaaretovať, trochu otočte miešacou tyčinkou.
Aktivujte spínač len pri zastavenom prístroji.
Práce s miešadlom farieb a malty
- Pri zmene miešadla sa musí vytiahnut' siet'ová zástrčka.
- Pri ponorení do miešaného materiálu, resp. vytiahnutí z miešaného materiálu pracujte so zníženými otáčkami. Po úplnom ponorení zvýšte otáčky na maximum, aby bolo zaručené dostatočné chladenie motora.
- Počas procesu miešania vedte stroj cez miešaciu nádobu. Miešajte dovtedy, kým nebude celý miešaný materiál prepracovaný.
- Po ukončení miešacích prác miešadlo vyčistite
Oblast' použitia miešacích nástrojov (obr. 1)
- L'avotočivý miešací nástroj (2a) sa používa na riedke hmoty, ako napr.: farby rôzneho druhu, laky, lazúry, tmely, zalievacie hmoty, bitúmen, chemikálie, mínium, cementové zmesi
- Pravotočivý miešací nástroj (2b) sa používa na husté hmoty, ako napr.: malta na lepenie obkladov, hotová maltová zmes, materiál na spájanie nástenných dosiek, sadra, vápno, cementová omietka, poter, betón, lepidlo na dlaždice, lepidlo, pasty, granuláty
- Počkajte, kým prístroj nezastaví.
• Vytiahnite siet'ovú zástrčku
Používajte len originálne diely. Iné diely môžu viest' k nepredvídateľným škodám a poraneniam.
Z toho vyplývajúce opravárske práce smie vykonat' len výrobca alebo zákaznicky servis.
Uchovávajte prístroj mimo dosahu detí.
Dodržiavajte nasledovné, aby ste zachovali funkčnost prístroja:
- Vetracie štrbiny udržiavajte vol'né a čisté.
- Odstráňte prach a znečistenia vhodnou handrou a mäkkou kefou.
- Stroj nečistite pod tečúcou vodou alebo vysokotlakovými čističmi.
- Miešadlo je vybavené uhlíkovými kefami. Pri opotrebovaní nechajte vymenit'uhlíkové kefy zákazníckym servisom.
Pravidelne kontrolujte miešaciu metlu ohľadom poškodení pre svoju vlastnú bezpečnosť. Poškodenú miešaciu metlu okamžite vymeňte.
Pravidelne kontrolujte hriadel' miešadla. Miešadlo s poškodeným hriadel'om miešadla sa viac nesmie používat'. Nechajte prístroj opravit' zákazníckym servisom.
Servisné informácie
Je potrebné dbať na to, že pri tomto produkte podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.
Diely podliehajúce opotrebovaniu*: miešacia tyč, uh- líkové kefy.
Náhradné diely a príslušenstvo sú k dispozícii v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.
Náhradné diely/príslušenstvo
Pravotočivá tyč miešadla - artikel č.: 5907800702
L'avotočivá tyč miešadla - artikel č.: 5907800701
Nadstavec miešadla - artikel č.: 3907801009
11. Elektrická prípojka
Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Siet'ová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedat' týmto predpisom.
- Výrobok spíňa požiadavky normy EN 61000-3-11 a podlieha špeciálnym podmienkam pripojenia. To znamená, že použitie na l'ubovoľných volne voliteľných prípojnych bodoch nie je dovolené.
- Výrobok môže v prípade nepriaznivých sieťových pomerov viest' k prechodným kolísaniam napätia.
- Výrobok je určený výhradne na používanie na prípojnych bodoch, ktoré a) neprekračujú maximálnu prípustnú impedanciu siete „Z“ (Zmax. = 0,25 Ω) alebo b) majú zaťažitel’nosť permanentným prúdom siete minimálne 100 A na fázu.
- Ako používatel' musíte zabezpečit', v prípade potreby po konzultáciách s vaším dodávatel'om elektrickej energie, aby prípojný bod, na ktorom chcete výrobok prevádzkovat', splňal jednu z dvoch uvedených požiadaviek a) alebo b).
Poškodené elektrické prípojné vedenie
Na elektrických prípojných vedeniach často vznikajú škody na izolácii.
Príčinami môžu byt:
- Stlačené miesta, ked' sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
- Zalomené miesta v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
- Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
- Škody na izolácii pri vytrhnutí zo zásuvky v stene.
- Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa ne-smú používať a z dôvodu poškodenia izolácie sú ži-votunebezpečné.
Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti.
Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H05VV-F.
Vytlačenie označenia typu na prípojnom kábli je predpis.
Motor na striedavý prúd
- Siet'ové napätie musí byt' 220 – 240 V\~.
- Predlžovacie vedenia do dĺžky 25 m musia vykazovat' prierez 1,5 mm².
Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár.
V prípade otázok uvedte, prosím, nasledujúce údaje:
Ak sa sietový prívod tohto výrobku poškodí, musí sa vymenit za špeciálne pripravený sietový prívod, ktorý je k dispozícii u výrobcu alebo v jeho zákazníckom servise.
12. Skladovanie
- Celé náradie a príslušenstvo sa musia dôkladne vyčistit'.
- Stroj vždy uchovávajte mimo dosahu detí. Uložte ho v stabilnej polohe na suchom a bezpečnom mieste, na ktorom nemôžu vznikať extrémne vysoké alebo extrémne nízke teploty.
- Uskladnené náradie chráňte pred slnečným žia- rením. Podľa možnosti ho odložte do zatemnenej oblasti.
- Neukladajte náradie do vriec resp. plachiet z nylonu alebo umelých hmôt, pretože sa tu môže tvorit' vlhkost'.
13. Likvidácia a opätovné zhodnotenie
Upozornenia k baleniu
Baliace materiály sa dajú recyklovat'. Prosím, likvidujte balenia ekologicky.
Upozornenia k elektrickým a elektronickým zariadeniam (ElektroG)
Elektrické a elektronické staré zariadenia nepatria do domového odpadu, ale musia sa zbierat', resp. likvidovat' oddelene!
- Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrat' bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.
- Vlastníci alebo používatelia elektrických a elektronických zariadení sú zo zákona povinní ich po použití vrátit'.
- Koncový užívatel' je zodpovedný za vymazanie svojich osobných údajov na starom zariadení, ktoré má byt' zlikvidované!
- Symbol prečiarknutého odpadkového koša na kolieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovat' s domovým odpadom.
-
Elektrické a elektronické zariadenia je možné bezplatne odovzdat' na týchto miestach:
-
Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory).
- Predajné miesta elektronických zariadení (stacionárne a online), ak sú predajcovia povinní ich prevziat' spät' alebo ich dobrovol'ne ponúknut'.
- Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov môžete bezplatne odovzdat' bez toho, aby ste si najprv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí.
- Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.
- V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požiadanie koncového užívateľa zabezpečit bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.
- Tieto vyhlásenia sa vzťahujú iba na zariadenia inštalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu na likvidáciu elektrických a elektronických zariadení platit' odlišné predpisy.
14. Odstraňovanie porúch
| Porucha Možná príčina Náprava | ||
| Motor sa nerozbieha | Chýba sietové napätie (výpadok prúdu) | Skontrolujte poistku. |
| Chybný pripojovací kábel | Vymeňte kábel, resp. nechajte ho skontrolovať (elektrikárom). Poškodený kábel viac nepoužívajte. | |
| Chybný motor alebo spínač | Pre odstránenie problémov sa obrát'te na výrobcu alebo na ním určenú firmu. | |
| Nezvyčajné vibrácie | Miešacia metla poškodená Vymeňte miešaciu metlu. | |
| Hriadel' miešadla poškodený | Pre odstránenie problémov sa obrát'te na výrobcu alebo na ním určenú firmu. | |
| Nesprávny miešaný materiál | Nesprávne spracovanie. Dodržiavajte predpisy na spracovanie od výrobcu. | |
| Prístroj sa spustí, ale pri nízkom zaťažení sa zablo-kuje a môže sa automatic-ky vypnút. | Predlžovací kábel je príliš dlhý alebo má príliš malý prierez. | Predlžovací kábel min. 1,5 mm ^2 pri max. dĺžke 25 m. |
| Zásuvka je príliš d'aleko od hlavnej prí-pojky a príliš malý prierez prípojného vedenia. | Pri dlhšom priereze kábla min. 2,5 mm ^2 . | |
Zrejmé vady musia byt' predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne použivané počas zákonného termínu záruky tak, že bezplatne vymeníme každů časť aparátu, ktorá sa v priebehu tohto času môže stať dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávatel’ovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylúčené.
