| Tuotetyyppi | Sementtisekoitin |
| Merkki | Scheppach |
| Malli | PM1400 |
| Ottoteho | 1400 W |
| Nimellisjännite | 230 V ~ 50 Hz |
| Tyhjäkäyntinopeus (2 nopeutta) | 0-570 min⁻¹ / 0-760 min⁻¹ |
| Sekoitintyökalun istukka | M14 |
| Suojausluokka | II (kaksoiseristys) |
| Paino | 4,9 kg |
| Äänenpainetaso | 89 dB (K=3 dB) |
| Äänitehotaso | 100 dB (K=3 dB) |
| Tärinäpäästöarvo | 5,673 m/s² (K=1,5 m/s²) |
| Soveltuvat materiaalit | Maalit, laastit, liimat, kipsi, kalkki, sementti, betoni, tasoitteet |
| Mukana toimitettavat sekoitintyypit | Vasenkätinen pyöritys (nesteet), oikeakätinen pyöritys (viskoosit) |
| Vaihteisto | 2 mekaanista nopeutta |
| Nopeussäädin | Jatkuva elektroninen säätö |
| Turvakytkin | Kyllä (lukitus) |
| Kulutusosat | Hiiliharjat, sekoittimet |
| Huolto | Puhdista ilma-aukot, vaihda kuluneet hiiliharjat |
| Säilytys | Kuiva paikka, suojassa säältä, lasten ulottumattomissa |
| Vaatimustenmukaisuus | EU-direktiivit, VDE, DIN |
Usein kysytyt kysymykset - PM1400 SCHEPPACH
Käyttäjien kysymyksiä aiheesta PM1400 SCHEPPACH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Sementtisekoitin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi PM1400 - SCHEPPACH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. PM1400 merkiltä SCHEPPACH.
KÄYTTÖOHJE PM1400 SCHEPPACH
Laitteessa olevien symbolien selitys
Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyn tarvittavia toimenpiteitä.
 | Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen käyttöönottoa! |
 | Käytä kuulosuojaimia. |
 | Käytä pölysuojanaamaria, jos muodostuu pölyä. |
 | Käytä suojalaseja. |
 | Suojausluokka II |
 | Tuote vastaa voimassa olevia eurooppalaisia direktiivejä. |
 | Tuote on sovellettavien Serbian ohjeiden mukainen. |
Sisällysluettelo: Sivu:
- Johdanto 182
- Laitteen kuvaus (kuva 1).... 182
- Toimituksen sisältö 182
- Määräystenmukainen käyttö 182
- Yleiset turvallisuusohjeet.... 183
- Tekniset tiedot....185
- Purkaminen pakkauksesta 186
- Kokoaminen (kuva 2-4)....186
- Käyttöönotto 186
- Huolto ja hoito.... 187
- Sähköliitäntä 187
- Varastointi....188
- Hävittäminen ja kierrätys.... 188
- Ohjeet häiriöiden poistoon.... 189
- Vaatimustenmukaisuusvakuutus 266

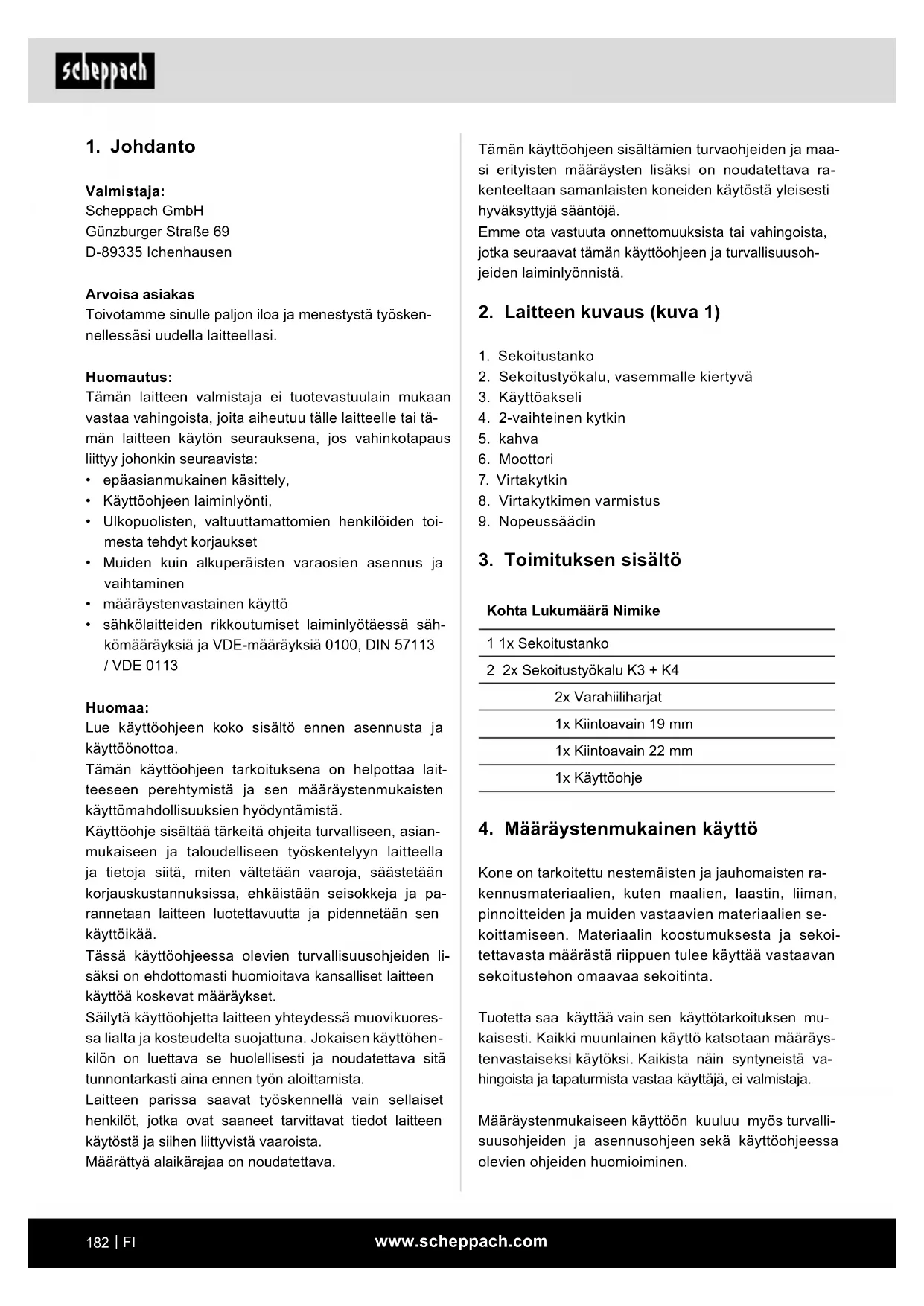

1. Johdanto
Valmistaja:
Scheppach GmbH
Toivotamme sinulle paljon iloa ja menestystä työskennellessäsi uudella laitteellasi.
Huomautus:
Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:
• epäasianmukainen käsittely,
• Käyttöohjeen laiminlyönti,
- Ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset
- Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen
- määräystenvastainen käyttö
- sähkölaitteiden rikkoutumiset laiminlyötäessä sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113
Huomaa:
Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.
Tämän käyttöohjeen tarkoituksena on helpottaa laitteeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.
Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.
Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.
Säilytä käyttöohjetta laitteen yhteydessä muovikuoressa lialta ja kosteudelta suojattuna. Jokaisen käyttöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista.
Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista.
Määrättyä alaikärajaa on noudatettava.
Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samanlaisten koneiden käytöstä yleisesti hyväksyttyjä sääntöjä.
Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.
2. Laitteen kuvaus (kuva 1)
- Sekoitustanko
- Sekoitustyökalu, vasemmalle kiertyvä
- Käyttöakseli
- 2-vaihteinen kytkin
- kahva
- Moottori
- Virtakytkin
- Virtakytkimen varmistus
- Nopeussäädin
3. Toimituksen sisältö
Kohta Lukumäärä Nimike
| 1 1x Sekoitustanko |
| 2 2x Sekoitustyökalu K3 + K4 |
| 2x Varahiiliharjat |
| 1x Kiintoavain 19 mm |
| 1x Kiintoavain 22 mm |
| 1x Käyttöohje |
4. Määräystenmukainen käyttö
Kone on tarkoitettu nestemäisten ja jauhomaisten rakennusmateriaalien, kuten maalien, laastin, liiman, pinnoitteiden ja muiden vastaavien materiaalien sekoittamiseen. Materiaalin koostumuksesta ja sekoitettavasta määrästä riippuen tulee käyttää vastaavan sekoitustehon omaavaa sekoitinta.
Tuotetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.
Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.
Tuotetta käyttävien ja huoltavien henkilöiden on perehdyttävä ohjeisiin ja heillä on oltava tiedot mahdollisista vaaroista.
Jos tuotteeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.
Tuotetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla.
Valmistajan määrittämiä turvallisuus-, työ- ja huolto-määräyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.
Huomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos tuotetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.
5. Yleiset turvallisuusohjeet
Sähkötyökalujen yleiset turvallisuusohjeet
⚠️ VAROITUS!
Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa.
Laiminlyönnit seuraavien ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.
Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.
Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) ja akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).
1. Työpaikan turvallisuus
a) Pidä työpaikka siistinä ja hyvin valaistuna.
Epäjärjestys tai huono/puuttuva valaistus työalu-eilla voi aiheuttaa onnettomuuksia.
b) Älä työskentele sähkötyökalulla räjähdysvaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt loitolla sähkötyökalusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyökalun hallinnan.
2. Sähköturvallisuus
a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyöka-lujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi.
b) Vältä vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.
c) Pidä sähkötyökalusi loitolla sateesta tai kosteudesta. Veden pääsy sähkölaitteeseen lisää sähköiskun vaaraa.
d) Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti esim. sähkötyökalun kantamiseen ja ripustamiseen, äläkä irrota pistoketta pistorasiasta vetämällä johdosta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi.
e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ulkokäyttöön. Ulkokäyttöön hyväksytyn jatkojohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voi välttää, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
3. Ihmisten turvallisuus
a) Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin.
b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojaimien käyttö sähkötyökalulla tehtävistä töistä riippuen vähentää vammautumisvaaraa.
c) Estä tahaton käyttöönotto. Varmista, että sähkötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä.
Jos sähkötyökalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä pääl-le-asentoon, kun se kytketään virransyöttöön seu-rauksena voi olla onnettomuuksia.
d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja.
e) Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.
f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaatteesi loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.
g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.
h) Älä tuudittaudu katteettomaan turvallisuudentunteeseen äläkä poikkea sähkötyökalujenturvamääräyksistä vaikka olisit jo harjaantunut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammoihin.
4. Sähkötyökalun käyttö ja käsittely
a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.
b) Älä käytä sähkötyökalua, jonka kytkin on vial-
linen. Sähkötyökalu, jota ei voi kytkeä asianmu-
kaisesti päälle tai pois päältä, on vaarallinen ja se
täytyy korjata.
c) Vedä pistoke irti pistorasiasta ja/tai poista irrotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.
d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Kokemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia.
e) Hoida sähkötyökaluja ja lisävarusteita huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyökalun toiminta vaarantuu. Korjauta vialliset osat ennen sähkötyökalun käyttöä. Monien onnettomuuksien taustalla on sähkötyökalujen huono huolto.
f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.
g) Käytä sähkötyökalua, lisävarusteita ja käytet- tävää työkalua jne. näiden ohjeiden mukaisella tavalla. Huomioi tällöin työolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi johtaa vaarallisiin tilanteisiin.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.
5. Huolto
a) Korjauta sähkötyökalu vain pätevällä ammat- tihenkilöllä ja käyttäen vain alkuperäisiä va- raosia. Näin varmistetaan sähkötyökalun pysymi- nen turvallisena.
⚠️ HUOMIO!
Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalais- ten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä ja laitteen valmistajan kanssa ennen kuin alkavat käyttää konetta.
Turvallisuusohjeet sekoitinta varten
a) Pitele sähkötyökalua molemmin käsin tätä varten olevista kahvoista. Hallinnan menettäminen voi johtaa loukkaantumisiin.
b) Palavia aineita sekoitettaessa on huolehdittava riittävästä tuuletuksesta, jotta vältetään vaarallisten kaasuseosten muodostuminen. Muodostuvat höyryt voivat hengitettäessä päästä keuhkoihin tai sähkötyökalun synnyttämät kipinät voivat sytyttää ne palamaan.
c) Älä sekoita elintarvikkeita. Sähkötyökaluja ja niissä käytettäviä työkaluja ei ole tarkoitettu elintarvikkeiden käsittelemiseen.
d) Pidä verkkoliitäntäjohto loitolla työalueelta.
Virtajohto voi takertua sekoitustankoon.
e) Varmista, että sekoitussäiliö on turvallisesti ja tukevasti paikoillaan. Epäasianmukaisesti kiinnitetty säiliö voi liikahtaa tahattomasti.
f) Pidä huoli siitä, ettei sähkötyökalun koteloon roisku vettä. Sähkötyökalun sisälle tunkeutunut neste voi aiheuttaa vaurioita ja sähköiskun.
g) Noudata sekoitettavaa materiaalia koskevia ohjeita ja turvallisuusohjeita. Sekoitettava materiaali voi olla terveydelle haitallista.
h) Jos sähkötyökalu putoaa sekoitettavaan materiaaliin, vedä virtapistoke heti irti pistorasiasta ja anna sähkötyökalu pätevän ammattihenkilön tarkastettavaksi. Jos säiliön sisäpuolta käsitellään sähkötyökalun ollessa edelleen liitettynä pistorasiaan, seurauksena voi olla sähköisku.
i) Älä laita käsiäsi sekoitussäiliöön sekoitusprosessin aikana äläkä laita sinne mitään esineitä. Kosketus sekoitustankoon voi johtaa erittäin vakaviin loukkaantumisiin.
j) Käynnistä ja sammuta sähkötyökalu vain sekoitussäiliössä. Sekoitustanko voi sinkoutua hal-litsemattomasti tai se voi vääntyä
Jäännösriskit
⚠ Kone on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.
- Pyörivän sekoitustangon aiheuttama sormien ja kä-sien loukkaantumisvaara.
- Sähkövirran aiheuttama vaara, jos käytetään epäasianmukaisia virtajohtoja.
- Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä jäännösriskejä.
- Jäännösriskit voidaan minimoida noudattamalla käyttöohjeiden lisäksi kohdissa Turvallisuusohjeet ja Määräystenmukainen käyttö olevia ohjeita.
6. Tekniset tiedot
| Nimellisjännite | 230 V~, 50 Hz |
| Tehontar ve | 1400 W |
| Joutokäynnin kierrosluku | 0-570 min ^-1 / 0-760 min ^-1 |
| Sekoitinkiinnitys | M14 |
Suojausluokka II
Paino 4,9 kg
Oikeus teknisiin muutoksiin pidätetään!
Melu ja tärinä
Melu- ja tärinäarvot on määritetty standardin EN 60745 mukaisesti.
| Äänen painetaso L_pA | 89 dB |
| Epävarmuus K_pA | 3 dB |
| Äänen tehotaso L_WA | 100 dB |
| Epävarmuus K_WA | 3 dB |
Käytä kuulosuojaimia.
Melu voi aiheuttaa kuulovamman.
Värähtelyn kokonaisarvot (kolmen suunnan vektorisumma) on määritetty EN 60745 mukaisesti.
Tärinäpäästöarvo a_h=5,673 m/s^2
Mittauksen epävarmuus K = 1,5 m/s ^2
Lisätietoja sähkötyökaluista
Varoitus!
Ilmoitettu tärinäpäästöarvo on mitattu standardoidulla testausmenettelyllä, ja se voi sähkötyökalun tyypistä ja käyttötavasta riippuen vaihdella ja poikkeustapauksissa ylittää ilmoitetun arvon.
Ilmoitettua tärinäpäästöarvoa voidaan käyttää myös vertailtaessa sähkötyökalua toiseen.
Ilmoitettua tärinäpäästöarvoa voidaan käyttää myös alustavaan arviointiin.
Rajoita melun ja tärinän muodostuminen minimiin!
- Käytä vain moitteettomassa kunnossa olevia laitteita.
- Huolla ja puhdista laite säännöllisesti.
- Mukauta työtapasi laitteelle sopivaksi.
- Älä ylikuormita laitetta.
• Tarkastuta laite tarvittaessa. - Kytke laite pois päältä, jos sitä ei käytetä.
- Käytä suojakäsineitä.
7. Purkaminen pakkauksesta
- Avaa pakkaus ja ota tuote varovasti ulos.
- Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
- Tarkasta, onko toimituksen sisältö täydellinen.
- Tarkasta, onko tuotteessa tai lisäosissa kuljetusvaurioita. Valitukset on annettava heti kuljettajan tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
- Säilytä pakkausta mahdollisuuksien mukaan takuuajan päätymiseen asti.
- Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.
- Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
- Ilmoita tilauksissa tuotteen tuotenumero ja valmistusvuosi.
⚠️ VAROITUS!
Tuote ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien jou- tuminen nieluun ja tukehtuminen!
8. Kokoaminen (kuva 2-4)
⚠️ Huomio!
Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!
1) Kierrä sekoitustankoa (1) myötäpäivään sekoitu-selementtiin (2). (Kuva 2)
2) Ruuvaa sitten koottu sekoitustanko käyttöakseliin (3). (Kuva 3).
VAARA!
Käytä vain sekoitustankoa, joka soveltuu sekoi- tettavalle materiaalille ja on suunniteltu sitä var- ten. Väärä sekoitustanko voi ylikuormittuessaan vahingoittaa laitetta ja aiheuttaa onnettomuuksia!
Irrota sekoitustanko käyttöakselista vastapäivään kiertämällä. Tanko saattaa olla erittäin tiukasti kiinni tässä kiinnityksessä. Tässä tapauksessa kiinnitys on varmistettava avaimella mukana pyörimistä vastaan. (kuva 4)
9. Käyttöönotto
Kytkentä päälle - pois
Kytkentä päälle (kuva 1)
Paina virtakytkimen varmistus (8) sisään ja pidä sitä painettuna. Nyt virtakytkin (7) voidaan painaa sisään käsisekoittimen käynnistämiseksi. Heti kun laite käy, virtakytkimen varmistus (8) voidaan vapauttaa.
Kytkentä pois (kuva 1)
Vapauta virtakytkin (7). Virtakytkimen varmistus (8) kytkeytyy myös automaattisesti pois.
Nopeussäädin (kuva 1)
Nopeussäätimellä (9) voidaan laitteen kierroslukua säätää portaittain. Sekoitettavan materiaalin tyyppi määrittää, mikä nopeus on tarpeen. Kulloinkin ihanteellinen nopeus opitaan parhaiten käytännössä.
2-vaihteinen vaihteisto (kuva 1)
Laitteessa on 2-vaihteinen vaihteisto. Jos vaihteen-valintakytkin ei lukitu, kierrä sekoitinta jonkin verran.
- Valitse vaihde kiertämällä kytkintä (4) 180°.
-
Vaihde: 0 min ^1 ... 570 min ^-1
-
Vaihde: 0 mih... 760 min ^-1
Käytä kytkintä vain pysäytettynä.
Työskentely maali- ja laastisekoittimella
- Sekoitinta vaihdettaessa on virtapistoke irrotettava.
- Kun upotat sekoittimen sekoitettavaan aineeseen tai nostat sieltä pois, työskentele vähennetyllä käyntinopeudella. Kun sekoitin on upotettu täydellisesti aineeseen, lisää käyntinopeutta aina maksimiin asti. Tällä varmistetaan moottorin riittävä jäähdytys.
- Ohjaa konetta sekoituksen aikana sekoitusastiassa. Sekoita niin kauan, kunnes sekoitettava aine on sekoitettu kokonaan.
- Puhdista sekoitin sekoitustöiden päätyttyä.
Sekoitustyökalujen käyttöalue (kuva 1)
- Vasemmalle kiertyvää sekoitustyökalua (2a) käytetään ohutjuoksuisille aineille, kuten: erilaiset maalit, lakat, kuultomaalit, liisterit, valumassat, bitumit, kemikaalit, lyijymönjä, sementtiliete
- Oikealle kiertyvää sekoitustyökalua (2b) käytetään paksujuoksuisille aineille, kuten: liima- ja valmislaasti, kalkkisementtilaasti, kipsi, kalkki, sementti-rappaus, lattiapäällyste, betoni, laattaliima, liima, tasoitusmassa, tahnat, granulaatit
10. Huolto ja hoito
Aina ennen huolto- ja puhdistustöitä:
- Sammuta laite
- Odota, että laite pysähtyy
- Irrota virtapistoke
Käytä vain alkuperäisiä osia. Muut osat voivat aiheuttaa odottamattomia vaurioita ja vammoja.
Tämän ylittävät kunnostustyöt saa suorittaa ainoastaan valmistaja tai asiakashuolto.
Säilytä laitteet lasten ulottumattomissa.
Noudata seuraavaa laitteen toimintakyvyn säilyttämiseksi:
- Pidä ilma-aukot vapaina ja puhtaita
- Poista pöly ja lika rievulla tai pehmeällä harjalla
- Älä puhdista konetta juoksevalla vedellä tai korkeapainepesurilla.
- Älä käytä muoviosiin liuotinaineita (bensiini, alkoholi tms.), koska nämä voivat vahingoittaa muoviosia.
- Puhdista sekoitusvispilä.
- Sekoituslaite on varustettu hiiliharjoilla. Anna asia-kashuollon vaihtaa kuluneet hiiliharjat uusiin.
Tarkasta oman turvallisuutesi takaamiseksi sekoitusvispilä säännöllisesti vaurioiden varalta. Vaihda kulunut sekoitusvispilä välittömästi.
Tarkasta sekoitusakseli säännöllisesti. Jos sekoituslaitteen sekoitusakseli on viallinen, ei sekoituslaitetta saa enää käyttää. Anna asiakashuollon korjata laite.
Huoltotietoja
Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: sekoitussauva, hiiliharjat
* eivät välttämättä sisälly toimitukseen!
Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.
Varaosat / lisätarvikkeet
Hiiliharjat - Tuotenro.: 3907801002
Sekoitussauva, oikealle
kiertävä - Tuotenro.: 5907800702
Sekoitussauva, vasemmalle
kiertävä - Tuotenro: 5907800701
Sekoitinosa - Tuotenro: 3907801009
11. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.
- Tuote täyttää standardin EN 61000-3-11 vaatimukset ja siihen soveletaan erityisiä liitäntäehtoja. Tämä tarkoittaa, että käyttö vapaasti valittavissa liitäntäpaikoissa ei ole sallittua.
- Tuote voi epäsuotuisissa verkkovirtaolosuhteissa johtaa väliaikaisiin jännitteen heilahteluihin.
- Tuote on tarkoitettu käytettäväksi ainoastaan liitäntäpaikoissa, joissa
a) suurinta sallittua verkkoimpedanssia "Z" (Zmax. = 0,25 Ω) ei saa ylittää, tai
b) joissa verkon jatkuva virtakuormitettavuus on vä- hintään 100 A vaihetta kohden. - Sinun on käyttäjänä, tarvittaessa sähkölaitokselta kysymällä, varmistettava, että liitäntäpaikka, josta aiot käyttää tuotetta, täyttää toisen näistä kahdesta mainitusta vaatimuksesta a) tai b).
Viallinen sähköliitosjohto
Sähkön liitosjohtoon syntyy usein eristevaurioita.
Syynä tähän voi olla:
- Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi.
- Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin.
• Viiltokohdat ajettaessa liitosjohdon ylitse. - Eristevauriot repäistäessä irti seinäpistorasiasta.
- Eristeen vanhenemisesta aiheutuvat halkeamat.
Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia. Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni virtaverkossa.
Liitäntäjohtojen on vastattava asiaankuuluvia Sak-san sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on merkintä H05VV-F.
Tyyppimerkinnän painatus liitosjohdossa on pakollista.
Vaihtovirtamoottori
- Verkkojännitteen on oltava 220 - 240 V\~
- Enintään 25 m pitkien jatkojohtojen poikkipinnan on oltava 1,5 neliömillimetriä.
Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.
Ilmoita tiedusteluissa seuraavat tiedot:
- Moottorin virtatyppi
• Koneen tyyppikilven tiedot
• Moottorin tyyppikilven tiedot
Kytkentätyyppi X
Jos tämän tuotteen verkkoliitäntäjohto on vioittunut, se on vaihdettava erityiseen ohjeen mukaiseen verk- koliitäntäjohtoon, joka on saatavana valmistajalta tai sen asiakaspalvelusta.
12. Varastointi
- Koko kone ja tarvikkeet on puhdistettava perusteellisesti.
- Varastoi kone aina lasten ulottumattomissa. Pystytä vakaaseen asentoon kuivaan ja turvalliseen paikkaan, jossa ei voi esiintyä äärimmäisen korkeita tai äärimmäisen alhaisia lämpötiloja.
- Suojaa varastoitua konetta auringonsäteilyltä, pystytä mahdollisuuksien mukaan pimennetyille alueille.
- Älä peitä konetta nailonista tai muovista valmistetuilla pusseilla tai peitteillä, koska niissä saattaa muodostua kosteutta.
13. Hävittäminen ja kierrätys
Pakkausta koskevat ohjeet
Pakkausmateriaalit voidaan kier-rättää. Hävitä pakkaukset ympä-ristönsuojelumääräysten mukaan.
Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain tiedot
Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä laji-teltuina!
- Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
-
Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.
-
Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
- Ylivivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.
- Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:
- Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)
- Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.
- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkö-laitetta. joiden reunan pituus on enintään 25 cm.
- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.
- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.
- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.
14. Ohjeet häiriöiden poistoon
| Häiriö Mahdolliset syyt Korjauskeinot | ||
| Moottori ei käynnisty | Verkkojännite puuttuu (virtakatkos) Tarkasta sulake | |
| Liitäntäjohto viallinen | Vaihda johto tai tarkastuta se (valtuutetulla sähköasentajalla)Älä jatka viallisen johdon käyttämistä | |
| Moottori tai kytkin viallinen | Ongelman korjaamiseksi on otettava yhteyttä valmistajaan tai sen nimeämään yritykseen | |
| Epätavalliset tärinät | Sekoitusvispilä viallinen Vaihda sekoitusvispilä | |
| Sekoitusakseli viallinen | Ongelman korjaamiseksi on otettava yhteyttä valmistajaan tai sen nimeämään yritykseen | |
| Vääränlainen sekoitettava materiaali | Vääränlainen työstö. Huomioi valmistajan antamat työstöohjeet | |
| Laite käynnistyy juuttuneena ja käy alhaisella kuormituksella ja kytkeytyy automaattisesti pois päältä. | Jatkojohto on liian pitkä tai sen poikkileikkaus on liian pieni. | Jatkojohdon poikkileikkauksen on oltava vähintään 1,5 mm2, kun sen pituus on enintään 25 m. |
| Pistorasia on liian kaukana pääliitännästä ja liitäntäjohdon poikkileikkaus on liian pieni. | Jos käytetään pitempää johtoa, sen poikki-leikkauksen on oltava vähintään 2,5 mm2. | |
Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.
