Producttype	Cementmenger
Merk	Scheppach
Model	PM1400
Opgenomen vermogen	1400 W
Nominale spanning	230 V ~ 50 Hz
Toerental onbelast (2 snelheden)	0-570 min⁻¹ / 0-760 min⁻¹
Opname roergereedschap	M14
Beschermingsklasse	II (dubbele isolatie)
Gewicht	4,9 kg
Geluidsdrukniveau	89 dB (K=3 dB)
Geluidsvermogensniveau	100 dB (K=3 dB)
Trillingsemissiewaarde	5,673 m/s² (K=1,5 m/s²)
Geschikte materialen	Verven, mortels, lijmen, gips, kalk, cement, beton, pleisters
Meegeleverde roertypen	Linksdraaiend (vloeistoffen), rechtsdraaiend (viskeus)
Transmissie	2 mechanische snelheden
Snelheidsregelaar	Elektronisch continu variabel
Veiligheidsschakelaar	Ja (vergrendeling)
Slijtageonderdelen	Koolborstels, roerders
Onderhoud	Ventilatiesleuven reinigen, versleten koolborstels vervangen
Opslag	Droge plaats, beschermd tegen weersinvloeden, buiten bereik van kinderen
Conformiteit	EU-richtlijnen, VDE, DIN

Veelgestelde vragen - PM1400 SCHEPPACH

Hoe start ik de Scheppach PM1400 menger?

Druk op de veiligheid van de Aan/Uit-schakelaar (8) en houd deze ingedrukt, druk vervolgens op de Aan/Uit-schakelaar (7) om te starten. Laat de veiligheid los zodra het apparaat loopt.

Hoe verander ik de snelheid op de PM1400?

Draai de snelheidsschakelaar (4) 180°. Als de schakelaar niet vastklikt, draai dan de roerder een beetje. Snelheid 1: 0-570 min⁻¹, snelheid 2: 0-760 min⁻¹.

Welke materialen kunnen met deze menger worden gemengd?

Het is geschikt voor vloeibare en poedervormige bouwmaterialen: verven, lakken, lijmen, mortels, gips, kalk, cement, beton, pleisters. Meng geen voedingsmiddelen.

Hoe reinig ik de menger na gebruik?

Trek de stekker uit het stopcontact en wacht tot volledige stilstand. Reinig de roerders met een doek of zachte borstel. Gebruik geen water of oplosmiddelen. Houd de ventilatiesleuven schoon.

Wanneer moeten de koolborstels worden vervangen?

De koolborstels slijten bij gebruik. Laat ze vervangen door de klantenservice als ze versleten zijn. Er worden reservekoolborstels meegeleverd (ref. 3907801002).

Wat zijn de essentiële veiligheidsmaatregelen?

Draag een veiligheidsbril, gehoorbescherming en een stofmasker. Houd het apparaat met beide handen vast. Steek nooit uw handen in de container terwijl het apparaat draait. Trek de stekker uit het stopcontact voordat u aanpassingen uitvoert.

Hoe bewaar ik de PM1400?

Reinig de machine en bewaar deze op een droge en veilige plaats, buiten bereik van kinderen. Vermijd extreme temperaturen en vochtigheid. Bewaar het niet in plastic zakken.

Welke accessoires worden bij de menger geleverd?

Meegeleverd: een mengstang, twee roergereedschappen (K3 en K4), twee reservekoolborstels, twee steeksleutels (19 en 22 mm) en de gebruiksaanwijzing.

Wat te doen als de motor niet start?

Controleer de netspanning en de zekeringen. Inspecteer het netsnoer: als het beschadigd is, vervang het dan. Als het probleem aanhoudt, neem dan contact op met de fabrikant of een gekwalificeerde elektricien.

Is deze menger geschikt voor professioneel gebruik?

De PM1400 is ontworpen voor huishoudelijk en amateurgebruik. De fabrikant aanvaardt geen aansprakelijkheid bij commercieel, ambachtelijk of industrieel gebruik.

GEBRUIKSAANWIJZING PM1400 SCHEPPACH

Verklaring van de symbolen op het apparaat

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheidsvoorschriften!
	Draag gehoorbescherming.
	Draag een stofmasker bij stofontwikkeling.
	Draag een veiligheidsbril.
	Beschermingsklasse II
	Het product voldoet aan de geldende EU-bepalingen.
	Het product voldoet aan de geldende Servische richtlijnen.

Inhoudsopgave: Pagina:

1. Inleiding....51
2. Apparaatbeschrijving (afb. 1)....51
3. Meegeleverd....51
4. Beoogd gebruik....51
5. Algemene veiligheidsvoorschriften 52
6. Technische gegevens....54
7. Uitpakken 55
8. Montage (afb. 2-4) 55
9. Ingebruikname 55
10. Onderhoud en reparatie 56
11. Elektrische aansluiting....57
12. Opslag....57
13. Afvalverwerking en hergebruik....57
14. Verhelpen van storingen.... 58
15. Conformiteitsverklaring.... 264

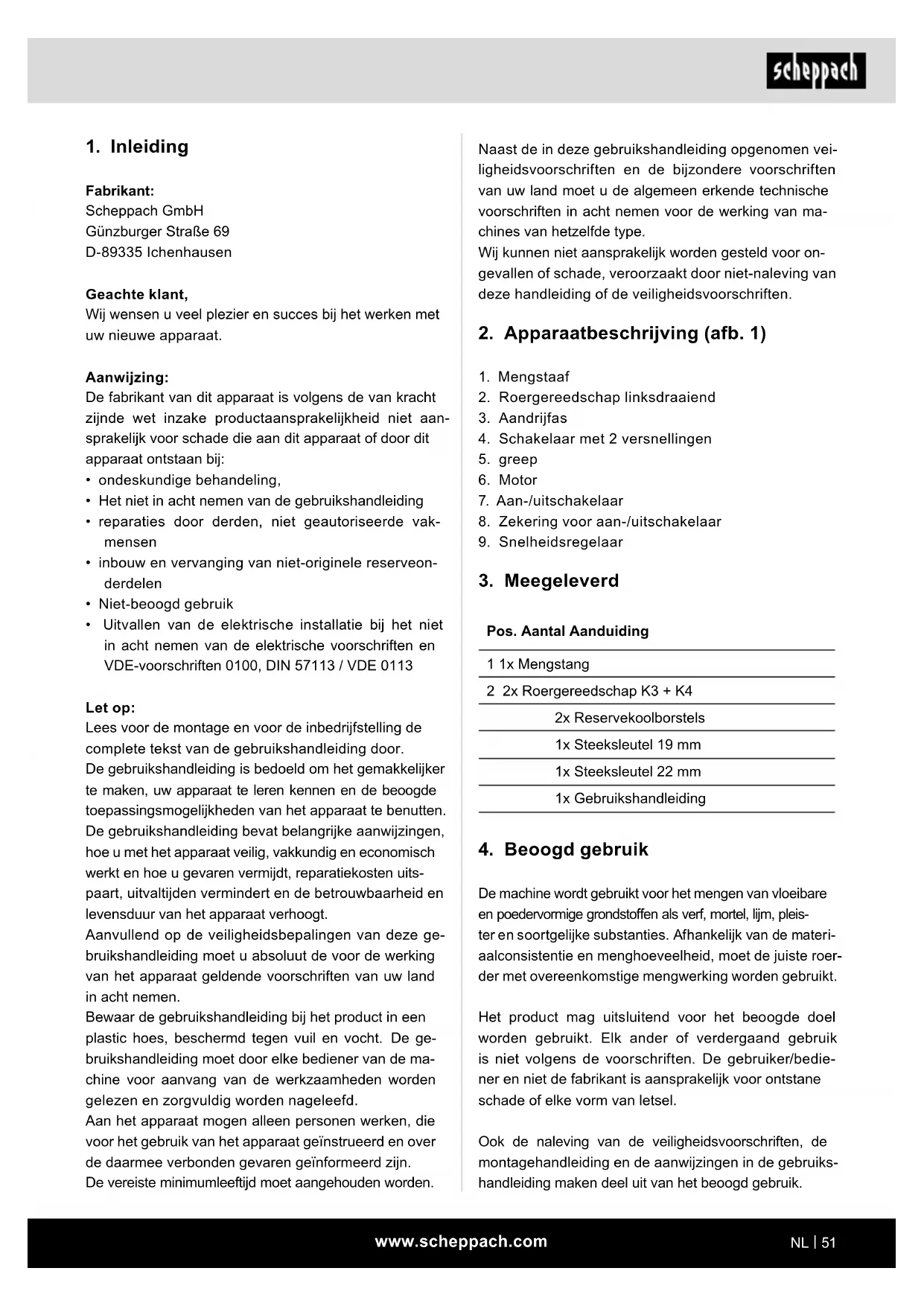

1. Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.

Aanwijzing:

De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,
• Het niet in acht nemen van de gebruikshandleiding
• reparaties door derden, niet geautoriseerde vakmensen
• inbouw en vervanging van niet-originele reserveonderdelen

- Niet-beoogd gebruik

- Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113

Let op:

Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door.

De gebruikshandleiding is bedoeld om het gemakkelijker te maken, uw apparaat te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten. De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uits-paart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat verhoogt.

Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen.

Bewaar de gebruikshandleiding bij het product in een plastic hoes, beschermd tegen vuil en vocht. De gebruikshandleiding moet door elke bediener van de machine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd.

Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn.

De vereiste minimumleeftijd moet aangehouden worden. Naast de in deze gebruikshandleiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van machines van hetzelfde type.

Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

2. Apparaatbeschrijving (afb. 1)

1. Mengstaaf
2. Roergereedschap linksdraaiend
3. Aandrijfas
4. Schakelaar met 2 versnellingen
5. greep
6. Motor
7. Aan-/uitschakelaar
8. Zekering voor aan-/uitschakelaar
9. Snelheidsregelaar

3. Meegeleverd

Pos. Aantal Aanduiding

1 1x Mengstang

2 2x Roergereedschap K3 + K4

2x Reservekoolborstels

1x Steeksleutel 19 mm

1x Steeksleutel 22 mm

1x Gebruikshandleiding

4. Beoogd gebruik

De machine wordt gebruikt voor het mengen van vloeibare en poedervormige grondstoffen als verf, mortel, lijm, pleister en soortgelijke substanties. Afhankelijk van de materiaalconsistentie en menghoeveelheid, moet de juiste roerder met overeenkomstige mengwerking worden gebruikt.

Het product mag uitsluitend voor het beoogde doel worden gebruikt. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel.

Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.

Personen die het product gebruiken of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloeiende schade.

Het product mag uitsluitend met de originele onderde- len en originele accessoires van de fabrikant worden gebruikt.

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aan- gegeven afmetingen moeten in acht worden genomen.

Let erop dat onze producte volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriele toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in bedrijfsmatige, ambachtelijke of industriele ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

5. Algemene veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor elektrische apparaten

⚠ WAARSCHUWING!

Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens die bij deze elektrische machine zijn meegeleverd.

Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsvoorschriften gebruikte begrip „Elektrisch gereedschap“ is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) en op accugevoed elektrisch gereedschap (zonder netsnoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen.

b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gas of stof bevinden. Elektrisch gereedschap kan vonken veroorzaken, die het stof of de dampen kunnen ontsteken.

c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische gereedschap. Bij afbuiging kunt u de controle over het elektrische apparaat verliezen.

2. Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap. On-gewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.

b) Let op dat uw lichaam geen contact maakt met geaarde onderdelen zoals bijv. buizen, radiatoren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Houd uw elektrisch gereedschap uit de buurt van regen of vocht. Binnendringing van water in een elektrisch apparaat vergroot het risico op een elektrische schok.

d) Gebruik het snoer niet om het elektrische gereedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, scherpe randen of bewegende delen. Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok.

e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor buitenshuis gebruik geschikt verlengsnoer vermindert het risico op een elektrische schok.

f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.

b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwondingen.

c) Vermijd ingebruikname zonder toezicht. Controleer of het elektrisch gereedschap is uitgeschakeld voordat u het op de stroomvoorziening en/of de accu aansluit, het gereedschap oppakt of draagt.

Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden.

d) Verwijder instelgereedschap of de moersleutel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroorzaken.

e) Voorkom een onnatuurlijke lichamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd uw evenwicht behoudt. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door bewegende delen.

g) Als stofafzuig- en -opvanginrichtingen kunnen worden gemonteerd, moeten deze worden aangesloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen.

h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden.

1. Gebruik en behandeling van het elektrische gereedschap

a) Zorg dat het elektrische gereedschap niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch apparaat, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

c) Trek de stekker uit het stopcontact en/of verwijder de uitneembare accu voordat u de apparaatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt. Deze voorzorgsmaatregelen voorkomen dat het elektrische gereedschap onbedoeld start.

d) Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt.

e) Voer zorgvuldig onderhoud uit aan elektrische apparaten en accessoires. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden elektrische apparaten.

f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is makkelijker te gebruiken.

g) Gebruik elektrische apparaten, accessoires en inzetstukken, etc. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot gevaarlijke situaties.

h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

5. Service

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd deskundig personeel repareren met uitsluitend originele reserve-onderdelen. Hiermee blijft veilig gebruik van het elektrisch gereedschap gewaarborgd.

LET OP!

Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt.

Veiligheidsvoorschriften voor roerapparaat

a) Houd het elektrisch apparaat met de beide handen vast bij de hiervoor bestemde hand-grepen. Het verlies van controle kan tot letsel leiden.

b) Zorg voor voldoende ventilatie bij het roeren van brandbare materialen om een gevaarlijke atmosfeer te vermijden. Dampen die zich vormen, kunnen worden ingeademd of ontstoken door de vonken die door het elektrisch apparaat worden geproduceerd.

c) Roer geen voedsel. Elektrisch gereedschap en hun gereedschap is niet ontworpen om voedsel te verwerken.

d) Houd de netsnoer buiten het gebied waar ge- werkt wordt. De netsnoer kan vast komen te zit- ten op de mengstaaf.

e) Zorg ervoor dat de mengkom stabiel en stevig staat. Een niet goed beveiligde mengkom kan onverwacht bewegen.

f) Zorg ervoor dat er geen vloeistof tegen de behuizing van het elektrische gereedschap spat. Vloeistof die in het elektrische gereedschap is gekomen, kan tot beschadigingen en elektrische schokken leiden.

g) Volg de instructies en veiligheidsinstructies voor het te mengen materiaal. Het te mengen materiaal kan schadelijk voor de gezondheid zijn.

h) Als het elektrisch apparaat in het te mengen materiaal valt, trek dan onmiddellijk de stekker uit het stopcontact en laat het elektrisch apparaat door gekwalificeerde specialisten controleren. Als u in de mengkom reikt terwijl het elektrisch apparaat nog aan het stopcontact is bevestigd, kan dit tot een elektrische schok leiden.

i) Steek uw handen niet in de mengkom en plaats geen andere voorwerpen tijdens het mengproces. Contact met de mengstaaf kan tot ernstig letsel leiden.

j) Laat het elektrisch apparaat alleen starten en stoppen in de mengkom. De mengstaaf kan ongecontroleerd gaan slingeren of buigen.

Restrisico's

△ De machine is volgens de stand van de techniek en de erkende veiligheidstechnische regels gebouwd. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

- Gevaar op letsel voor vingers en handen door roterende mengstaaf.

- Gevaar door stroom bij toepassing van ongeschikte elektrische aansluitingen.

- Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen restrisico's bestaan.

- Restrisico's kunnen worden geminimaliseerd als de „veiligheidsinstructies“ en het „gebruik conform de voorschriften“ alsook de gebruiksaanwijzing in acht worden genomen.

Technische wijzigingen voorbehouden!

Geluid en trilling

De geluids- en trillingswaarden zijn bepaald volgens EN 60745.

Geluidsdrukniveau L_pA	89 dB
Onzekerheid K_pA	3 dB
Geluidsvermogensniveau L_WA	100 dB
Onzekerheid K_WA	3 dB

Draag gehoorbescherming.

Het effect van lawaai kan gehoorverlies zijn.

Totale trillingswaarden (vectorsom van drie richtingen) bepaald conform EN 60745.

Trillingsemissiewaarde a_n = 5,673 m/s ^2

Onzekerheid K = 1,5 m/s ^2

Algemene informatie voor elektrische apparaten Waarschuwing!

De opgegeven trillingsemissiewaarde is gemeten volgens een standaardtestmethode en kan, afhankelijk van de wijze, waarop het elektrische apparaat wordt gebruikt, wijzigen en in uitzonderingsgevallen boven de opgegeven waarde liggen.

De opgegeven trillingsemissiewaarde kan in vergelijk met een elektrisch apparaat met een andere worden gebruikt.

De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een inleidende indicatie van de beperking.

Beperk de geluidsproductie en trillingen tot een minimum!

• Gebruik uitsluitend goed functionerende apparaten.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkwijze aan het apparaat aan.
  • Zorg dat het apparaat niet overbelast raakt.
• Laat het apparaat eventueel controleren.
• Schakel het apparaat uit als deze niet in bedrijf is.
  • Draag handschoenen.

7. Uitpakken

• Open de verpakking en verwijder het product voorzichtig.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).

• Controleer of de inhoud van de levering volledig is.

• Controleer het product en de hulpstukken op transportschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamaties op een later tijdstip worden niet erkend.

• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.

⚠ WAARSCHUWING!

Het product en verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

8. Montage (afb. 2-4)

⚠️ Let op!

Het product voor de ingebruikname absoluut volledig monteren!

1) Draai de mengstaaf (1) met de klok mee in het mengelement (2). (afb. 2)
2) Schroef vervolgens de gemonteerde mengstaaf in de aandrijfas (3). (Afb. 3).

Gevaar!

Gebruik alleen een mengstaaf die geschikt en ontworpen is voor het te mengen materiaal. Een verkeerde mengstaaf kan door overbelasting het apparaat beschadigen en ongelukken veroorzaken! Om te verwijderen, draait u de mengstaaf tegen de klok in uit de aandrijfas. De staaf kan erg strak zitten in deze houder. In dit geval moet de houder met een sleutel worden beveiligd tegen verdraaien. (afb. 4)

9. Ingebruikname

Inschakelen- uitschakelen

Inschakelen (afb. 1)

Houd de zekering voor de aan/uit schakelaar (8) ingedrukt; nu kunt u op de aan/uit-schakelaar (7) drukken om het roerappaar te starten. Zodra het apparaat werkt, kunt u de zekering voor de aan/uit-schakelaar (8) loslaten.

Uitschakelen (afb. 1)

Laat de aan/uit-schakelaar (7) los. De zekering voor de aan/uit schakelaar (8) schakelt ook automatisch uit.

Snelheidsregelaar (afb. 1)

De snelheid van het apparaat kan stapsgewijs worden ingesteld met de snelheidsregelaar (9). Het type materiaal dat wordt gemengd, bepaalt welke snelheid vereist is. De beste manier om de optimale snelheid te leren, is door te oefenen.

Aandrijving met 2 versnellingen (afb. 1)

Het apparaat beschikt over een aandrijving met 2 versnellingen. Als de versnellingsschakelaar niet kan worden vergrendeld, draait u de roerstaaf een beetje.

- Om de versnelling te schakelen, draai de schakelaar (4) 180 °.

1. Versnelling: 0 min ^1 tot 570 min ^-1

2. Versnelling: 0 mihtot 760 min ^-1

Bedien de schakelaar alleen bij stilstand.

Werken met de kleur- en mortelmixer

• Bij het verwisselen van de mixer moet de netvoedingsstekker uit het stopcontact worden gehaald.
• Tijdens het onderdompelen in het mengproduct resp. bij het omhoogtrekken uit het mengproduct moet met een gereduceerd toerental worden gewerkt. Zodra de mixer volledig is ondergedompeld, het toerental tot het maximum verhogen, zodat er een voldoende koeling van de motor kan worden gewaarborgd.
• Tijdens het mengen de machine door de mengkuip bewegen. Zo lang mengen, tot het volledige meng-product goed is vermengd.
• Zodra de mengwerkzaamheden zijn afgerond, moet de mixer worden gereinigd.

Toepassingsbereik van het roergereedschap (afb. 1)

• Het linksdraaiende roergereedschap (2a) wordt gebruikt voor dunvloeibare stoffen als:verschillende soorten verven, lakken, glazuren, gietmiddelen, gietmassa's, bitumen, chemicaliën, lood, cement-slib
• Het rechtsdraaiende roergereedschap (2b) wordt gebruikt voor taaivloeibare stoffen als:Lijm- en gebruiksklare mortel, voegengips, gips, kalk, cementpleister, dekvloer, beton, tegellijm, lijm, egalisatie-middel, pasta's, granulaat

10. Onderhoud en reparatie

Voor elke onderhouds- en reinigingswerkzaam- heden:

• Apparaat uitschakelen
- Stilstand van het apparaat afwachten
• Netstekker loskoppelen

Gebruik uitsluitend originele onderdelen. Andere onderdelen kunnen onvoorzienbare schade en letsel tot gevolg hebben.

Verdergaande instandhoudingswerkzaamheden mo- gen uitsluitend door de fabrikant of de klantenservice worden uitgevoerd.

Bewaar apparaten buiten het bereik van kinderen.

Neem de volgende aanwijzingen in acht om de werking van het apparaat te behouden:

• Ventilatiesleuven vrij en schoon houden
• Verwijder stof en verontreinigingen met een doek of een zachte borstel
• De machine niet reinigen met stromend water of een hogedrukreiniger.
• Gebruik voor de kunststofonderdelen geen oplosmiddelen (benzine, alcohol enz.) aangezien deze de kunststofonderdelen kunnen aantasten.
• Reinig de roermenger.
• Het roerapparaat is voorzien van koolborstels. Bij slijtage kunt u de koolborstels door de klantenservice laten vervangen.

Controleer voor uw eigen veiligheid de roermenger regelmatig op beschadigingen. Vervang onmiddellijk een defecte roermenger.

Controleer regelmatig de roeras. Een roerapparaat met een defecte roeras mag niet meer worden gebruikt. Laat het apparaat repareren door de klantenservice.

Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*:Roerstaaf, koolborstels

* niet persé in de leveringsomvang opgenomen!

Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiervoor de QR code op de voorpagina.

Reserveonderdelen/accessoires

Koolborstels - Artikelnr.: 3907801002

Mengstaaf rechtsdraaiend - Artikelnr.: 5907800702

Mengstaaf linksdraaiend - Artikelnr.: 5907800701

Mengeropzetstuk - Artikelnr.: 3907801009

11. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

• Het product voldoet aan de eisen van EN 61000-3-11 en valt onder de speciale aansluitvoorwaarden. Dit betekent dat gebruik op een willekeurig vrij te kiezen aansluitpunt niet toegestaan is.
• Het product kan tijdelijke spanningsschommelingen veroorzaken bij ongunstige condities van het elektriciteitsnet.
• Het product is uitsluitend voorzien voor het gebruik op aansluitpunten, die a) een maximaal toegestane netimpedantie "Z" niet overschrijden, (Zmax. = 0,25 Ω) mag niet worden overschreden, of b) een duurstroombelastbaarheid van het netwerk van ten minste 100 A per fase hebben.
• Als gebruiker moet u, zo nodig in overleg met uw energiebedrijf, ervoor zorgen dat het aansluitpunt dat u voor het product wilt gebruiken aan een van beide genoemde eisen a) of b) voldoet.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van het netsnoer.
• Snijplekken omdat over het netsnoer is gereden.
• Beschadigde isolatie omdat de stekker uit de wandcontactdoos is getrokken.
• Scheuren door veroudering van de isolatie.
  Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd. Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend aansluitkabels met de aanduiding H05VV-F.

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Wisselstroommotor

• De netspanning moet 220 - 240 V\~ zijn.
• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

Aansluitingen en reparaties van de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor

Aansluittype X

Als het netsnoer van dit product beschadigd is, moet dit worden vervangen door een speciaal uitgevoerd netsnoer, dat verkrijgbaar is bij de fabrikant of diens klantenservice.

12. Opslag

• De gehele machine en accessoires moeten goed worden gereinigd.
• Bewaar de machine buiten het bereik van kinderen. Plaats op een stabiele plaats op een droge en veilige plaats waar extreem hoge of extreem lage temperaturen niet voorkomen.
• Bescherm de opgeslagen machine tegen direct zonlicht, plaats deze indien mogelijk in een verduisterde ruimte.
• Wikkel de machine niet in nylon of plastic zakken, omdat zich daar vocht kan ophopen.

13. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu's die niet vast in het afge-dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver-wijderd! Het afvoeren hiervan is geregeld in de wet-geving inzake batterijen.
• Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.
• De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!
• Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur niet bij het huishoudelijk afval mag worden gegooid.
• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:

• Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)

• Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden.

• Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend inzamelpunt in je omgeving worden gebracht.

• Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

• Bij levering van een nieuw elektrisch apparaat door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge-installeerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

14. Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing
Motor start niet	Geen netspanning (stroomuitval) Zekering controleren
	Aansluitkabel defect	Kabel vervangen resp. kabel laten contro-leren (elektricien)Defecte kabel niet meer gebruiken
	Motor of schakelaar defect	Voor het verhelpen van problemen dient u contact op te nemen met de fabrikant of een door hem aangewezen firma
Ongewone trillingen	Roermenger defect Roermenger vervangen
	Roeras defect	Voor het verhelpen van problemen dient u contact op te nemen met de fabrikant of een door hem aangewezen firma
	Onjuist mengproduct	Onjuiste verwerking. Neem de verwer- kingsvoorschriften van de fabrikant in acht
Apparaat start maar blokkeert bij geringe belasting en scha- kelt vervolgens automatisch uit.	Verlengsnoer te lang of te kleine diameter.	Verlengsnoer moet ten minste 1,5 mm2 met een maximum lengte van 25 m zijn.
	Stopcontact te ver van de hoofdaansluiting en een te kleine diameter van het netsnoer.	Bij een langere kabel moet deze een mini- mumdiameter hebben van 2,5 mm2.

Merknad om emballasjen

Emballasjemateriale kan resirkuleres. Vennligst kast emballasje på en miljøvennlig måte.

Henvisninger til elektro- og elektronikkenhetslov (ElektroG)

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantía ES
