PM1400 - Míchačka cementu SCHEPPACH - Bezplatný návod k obsluze

Typ produktu	Míchačka cementu
Značka	Scheppach
Model	PM1400
Příkon	1400 W
Jmenovité napětí	230 V ~ 50 Hz
Volnoběžné otáčky (2 rychlosti)	0-570 min⁻¹ / 0-760 min⁻¹
Upínání míchacího nástroje	M14
Třída ochrany	II (dvojitá izolace)
Hmotnost	4,9 kg
Hladina akustického tlaku	89 dB (K=3 dB)
Hladina akustického výkonu	100 dB (K=3 dB)
Hodnota vibrací	5,673 m/s² (K=1,5 m/s²)
Vhodné materiály	Barvy, malty, lepidla, sádra, vápno, cement, beton, omítky
Dodávané typy míchadel	Levotočivé (tekutiny), pravotočivé (viskózní)
Převodovka	2 mechanické rychlosti
Regulátor otáček	Elektronický plynule proměnný
Bezpečnostní spínač	Ano (zablokování)
Opotřebitelné díly	Uhlíkové kartáče, míchadla
Údržba	Čistěte větrací štěrbiny, vyměňte opotřebované uhlíkové kartáče
Skladování	Suché místo, chráněné před povětrnostními vlivy, mimo dosah dětí
Shoda	Směrnice EU, VDE, DIN

Často kladené otázky - PM1400 SCHEPPACH

Jak spustit míchačku Scheppach PM1400?

Stiskněte pojistku vypínače Zap/Vyp (8) a držte ji stisknutou, poté stiskněte vypínač Zap/Vyp (7) pro spuštění. Po spuštění přístroje pojistku uvolněte.

Jak změnit rychlost na PM1400?

Otočte přepínač rychlosti (4) o 180°. Pokud přepínač nezapadne, lehce pootočte míchadlem. Rychlost 1: 0-570 min⁻¹, rychlost 2: 0-760 min⁻¹.

Jaké materiály lze tímto míchadlem míchat?

Je vhodný pro tekuté a práškové stavební materiály: barvy, laky, lepidla, malty, sádru, vápno, cement, beton, omítky. Nemíchejte potravinářské výrobky.

Jak vyčistit míchačku po použití?

Odpojte zástrčku a počkejte na úplné zastavení. Očistěte míchadla hadříkem nebo měkkým kartáčem. Nepoužívejte vodu ani rozpouštědla. Udržujte větrací štěrbiny čisté.

Kdy je třeba vyměnit uhlíkové kartáče?

Uhlíkové kartáče se opotřebovávají používáním. Nechte je vyměnit v servisním středisku, až budou opotřebované. Náhradní kartáče jsou součástí dodávky (ref. 3907801002).

Jaká jsou základní bezpečnostní opatření?

Používejte ochranné brýle, ochranu sluchu a protiprachovou masku. Držte přístroj oběma rukama. Nikdy nezasunujte ruce do nádoby za chodu. Před jakýmkoli seřizováním odpojte od sítě.

Jak skladovat PM1400?

Vyčistěte stroj a skladujte jej na suchém a bezpečném místě, mimo dosah dětí. Vyhněte se extrémním teplotám a vlhkosti. Neskladujte v plastových sáčcích.

Jaké příslušenství je součástí míchačky?

Dodávka obsahuje: míchací tyč, dvě míchadla (K3 a K4), dva náhradní uhlíkové kartáče, dva ploché klíče (19 a 22 mm) a návod k použití.

Co dělat, když motor nestartuje?

Zkontrolujte síťové napětí a pojistky. Zkontrolujte napájecí kabel: pokud je poškozený, vyměňte ho. Pokud problém přetrvává, kontaktujte výrobce nebo kvalifikovaného elektrikáře.

Je tato míchačka vhodná pro profesionální použití?

PM1400 je určen pro domácí a amatérské použití. Výrobce nenese odpovědnost za komerční, řemeslné nebo průmyslové použití.

NÁVOD K OBSLUZE PM1400 SCHEPPACH

Vysvětlení symbolů na přístroji

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny!
	Používejte ochranu sluchu.
	V případě tvorby prachu noste protiprašnou masku.
	Používejte ochranné brýle.
	Třída ochrany II
	Výrobek odpovídá platným evropským směrnicím.
	Výrobek odpovídá platným srbským směrnicím.

Obsah: Strana:

1. Úvod....82
2. Popis prístroje (obr. 1)....82
3. Rozsah dodávky 82
4. Použití v souladu s určením 82
5. Všeobecné bezpečnostní pokyny 83
6. Technické údaje 85
7. Rozbalení 86
8. Smontování (obr. 2-4)....86
9. Uvedení do provozu....86
10. Údržba a ošetřování 87
11. Elektrické připojení 87
12. Skladování 88
13. Likvidace a recyklace 88
14. Odstraňování poruch....89
15. Prohlášení o shodě....265

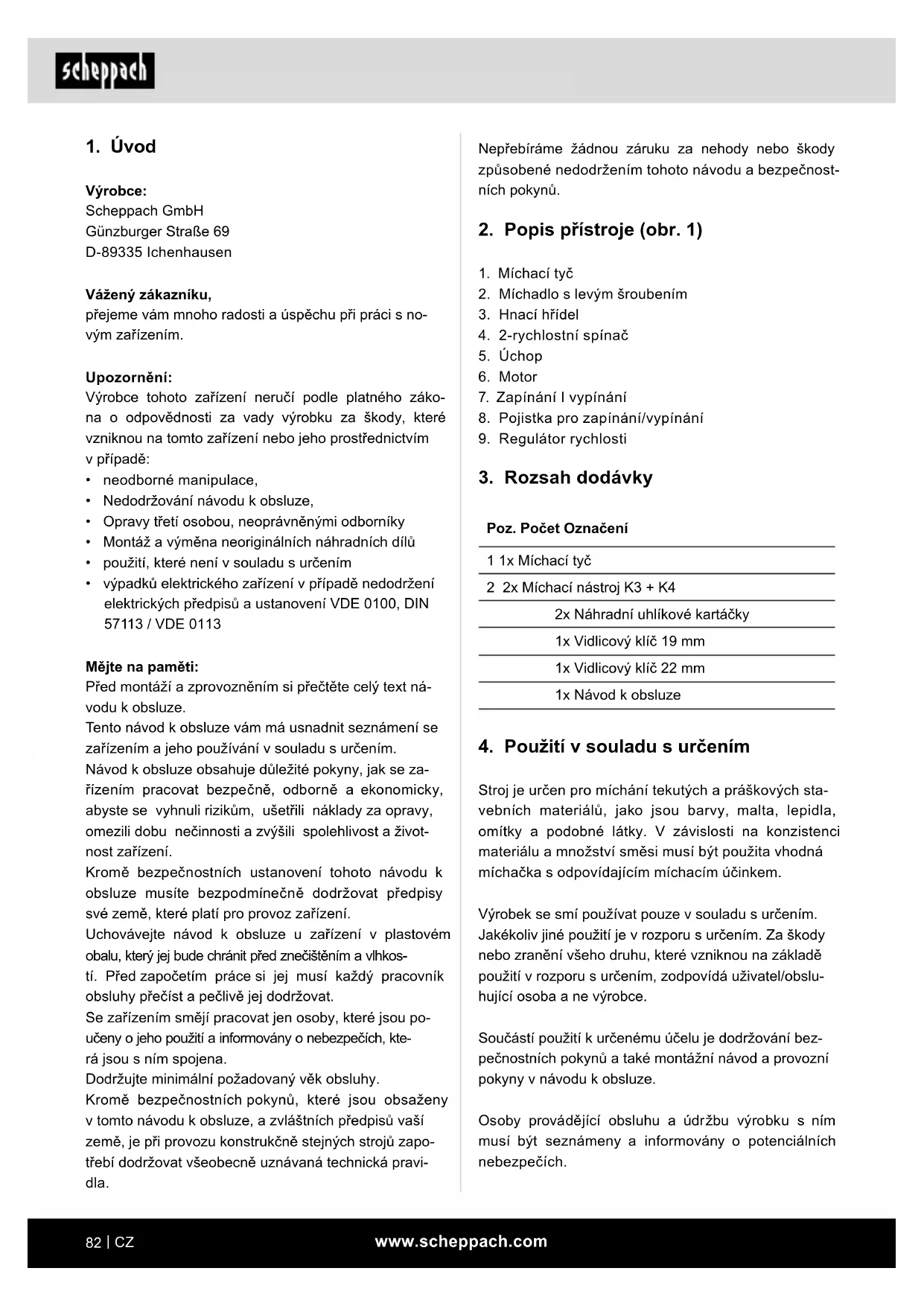

1. Úvod

Výrobce:

Scheppach GmbH

přejeme vám mnoho radosti a úspěchu při práci s novým zařízením.

Upozornění:

Výrobce tohoto zařízení neručí podle platného zákona o odpovědnosti za vady výrobku za škody, které vzniknou na tomto zařízení nebo jeho prostřednictvím v případě:

• neodborné manipulace,
  • Nedodržování návodu k obsluze,
• Opravy třetí osobou, neoprávněnými odborníky
• Montáž a výměna neoriginálních náhradních dílů
• použití, které není v souladu s určením
• výpadků elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE 0113

Mějte na paměti:

Před montáží a zprovozněním si přečtěte celý text návodu k obsluze.

Tento návod k obsluze vám má usnadnit seznámení se zařízením a jeho používání v souladu s určením.

Návod k obsluze obsahuje důležité pokyny, jak se zařízením pracovat bezpečně, odborně a ekonomicky, abyste se vyhnuli rizikům, ušetřili náklady za opravy, omezili dobu nečinnosti a zvýšili spolehlivost a životnost zařízení.

Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz zařízení.

Uchovávejte návod k obsluze u zařízení v plastovém obalu, který jej bude chránit před znečištěním a vlhkostí. Před započetím práce si jej musí každý pracovník obsluhy přečíst a pečlivě jej dodržovat.

Se zařízením smějí pracovat jen osoby, které jsou poučeny o jeho použití a informovány o nebezpečích, která jsou s ním spojena.

Dodržujte minimální požadovaný věk obsluhy.

Kromě bezpečnostních pokynů, které jsou obsaženy v tomto návodu k obsluze, a zvláštních předpisů vaší země, je při provozu konstrukčně stejných strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

2. Popis přístroje (obr. 1)

1. Míchací tyč
2. Míchadlo s levým šroubením
3. Hnací hřídel
4. 2-rychlostní spínač
5. Úchop
6. Motor
7. Zapínání I vypínání
8. Pojistka pro zapínání/vypínání
9. Regulátor rychlosti

3. Rozsah dodávky

Poz. Počet Označení

1 1x Míchací tyč

2 2x Míchací nástroj K3 + K4

2x Náhradní uhlíkové kartáčky

1x Vidlicový klíč 19 mm

1x Vidlicový klíč 22 mm

1x Návod k obsluze

4. Použití v souladu s určením

Stroj je určen pro míchání tekutých a práškových sta-vebních materiálů, jako jsou barvy, malta, lepidla, omítky a podobné látky. V závislosti na konzistenci materiálu a množství směsi musí být použita vhodná míchačka s odpovídajícím míchacím účinkem.

Výrobek se smí používat pouze v souladu s určením. Jakékoliv jiné použití je v rozporu s určením. Za škody nebo zranění všeho druhu, které vzniknou na základě použití v rozporu s určením, zodpovídá uživatel/obsluhující osoba a ne výrobce.

Součástí použití k určenému účelu je dodržování bezpečnostních pokynů a také montážní návod a provozní pokyny v návodu k obsluze.

Osoby provádějící obsluhu a údržbu výrobku s ním musí být seznámeny a informovány o potenciálních nebezpečích.

Změny na výrobku zcela vylučují ručení výrobce za škody, které takto vzniknou.

Výrobek se smí provozovat jen s originálními díly a originálním příslušenstvím výrobce.

Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech.

Mějte na paměti, že naše výrobky nebyly v souladu s určením konstruovány pro komerční, řemeslné a průmyslové použití. Nepřebíráme odpovědnost v případě, kdy se výrobek použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

5. Všeobecné bezpečnostní pokyny

Obecné bezpečnostní pokyny pro elektrické nástroje

⚠️ VAROVÁNÍ!

Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen.

Pokud zanedbáte dodržování následujících instrukcí, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce.

Pojem „elektrický nástroj“, který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze síťe a na elektrický nástroj poháněný akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám.
b) Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary.
c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem.

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepouží-vejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozi zvýšené riziko zasažení elektrickým proudem.
c) Elektrické nástroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického zařízení zvyšuje riziko úrazu elektrickým proudem.
d) Připojovací vedení nepoužívejte k prénášení a zavěšení elektrického nástroje, nebo k vytažení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo pohyblivými díly. Poškozené nebo zamotané připojné vedení zvyšuje riziko zasažení elektrickým proudem.
e) Používáte-li elektrický nástroj venku, použí-vejte prodlužovací kabely vhodné i pro venkovní použití. Používání vhodného prodlužovacího vedení vhodného pro venkovní použití snižuje riziko zasažení elektrickým proudem.
f) Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňuje riziko zasažení elektrickým proudem.

3. Bezpečnost osob

a) Při práci s elektrickým nástrojem bud'te po-zorní a neustále dávejte pozor na to, co děláte a postupujte vždy s rozvahou. Nepoužívejte elektrický nástroj, jste-li unavení nebo pod vli-vem drog, alkoholu nebo léků. Okamžik nepozornosti při používání elektrického nástroje může vést k vážným zraněním.
b) Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochranných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění.

c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zá- suvky zapnutý, může to vést nehodám.

d) Před zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním.

e) Zabraňte nestabilnímu držení těla. Zajistěte bezpečný postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.

f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.

g) Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem.

h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

1. Používání elektrického nástroje a zacházení s ním

a) Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.

b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven.

c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Tato preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.

d) Uchovávejte nepoužívané elektrické nástroje mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.

e) O elektrické nástroje a příslušenství pečlivě pečujte. Kontrolujte, zda pohyblivé díly fun-gují bezvadně a nejdou vzpřičené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.

f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést.

g) Používejte elektrický nástroj, příslušenství a nástavec atd. v souladu s instrukcemi. Zohledněte přitom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.

h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňuji bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

5. Servis

a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odborný personál a pouze za použití originálních náhradních dílů. To zajistí, aby zůstala zachována bezpečnost elektrického nástroje.

⚠ POZOR!

Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto stroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Bezpečnostní pokyny pro míchadlo

a) Elektrický nástroj držte oběma rukama za k tomu určené rukojeti. Ztráta kontroly může vést ke zraněním.
b) Pro zabránění tvorbě nebezpečné atmosféry zajistěte dostatečné větrání při míchání hořlavých látek. Tvořící se výpary mohou být vdechnuty nebo vznítit jiskry produkované elektrickým nástrojem.
c) Nepoužívejte k míchání potravin. Elektrické nástroje a jejich nástavce nejsou konstruovány ke zpracovávání potravin.
d) Vedení pro připojení na síť udržujte dále od pracovního prostoru. Napájecí kabel by mohl být zachycen míchací metlou.
e) Zajistěte bezpečnost a stabilitu míchací nádo- by. Nesprávně zajištěná nádoba se může neoče- kávaně pohnout.
f) Dbejte na to, aby na oplástění elektrického nástroje nestříkala žádná tekutina. Tekutina proniklá do elektrického nástroje může vést k poškození a zasažení elektrickým proudem.
g) Dodržujte instrukce a bezpečnostní pokyny pro zpracovávaný materiál. Zpracovávaný materiál může být zdraví škodlivý.
h) Pokud elektrický nástroj spadne do zpracovávaného materiálu, vytáhněte ho ihned ze síťové zástrčky a nechejte elektrický nástroj zkontrolovat kvalifikovaným odborným personálem. Sahání do nádoby, pokud je do ní ponořen elektrický nástroj zapojený v zásuvce, může vést k zasažení elektrickým proudem.
i) Během míchání nesahejte rukama do míchací nádoby a nevkládejte do ní ani jiné předměty. Kontakt s míchací metlou může mít za následek vážná zranění.
j) Elektrický nástroj nechejte naběhnout a doběhnout pouze v míchací nádobě. Míchací metla může nekontrolovaným způsobem odlétnout nebo se ohnout

Zbytková rizika

△ Stroj je zkonstruován podle aktuálního stavu techniky a podle uznávaných bezpečnostně-technických norem. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

• Nebezpečí zranění prstů a rukou rotující míchací tvčí.

• Ohrožení elektrickým proudem při použití nesprávných elektrických přívodních kabelů.

• Kromě toho mohou přes všechna přijatá preventivní opatření vzniknout zbytková rizika, která nebudou zievná.

• Zbytková rizika lze minimalizovat, budete-li se řídit bezpečnostními pokyny, použitím k určenému účelu, a rovněž návodem k obsluze.

6. Technické údaje

Jmenovité napětí 230 V\~ 50 Hz

Příkon 1400 W
Otáčky volnoběhu 0-570 min	-1 / 0-760 min -1
Příkon mísiče M14
Třída ochrany II
Hmotnost 4,9 kg

Technické změny vyhrazeny!

Hluk a vibrace

Hodnoty hluku a vibrací byly stanoveny podle EN 60745.

Používejte ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu.

Celkové hodnoty vibrací (vektorový součet tří směrů) zjištěny podle EN 60745.

Hodnota vibračních emisí a _h = 5,673 m/s ^2

Kolisavost K = 1,5 m/s ^2

Dodatečné informace pro elektrické nástroje Varování!

Uvedená hodnota vibračních emisí byla měřena podle normovaného zkušebního postupu a v závislosti na druhu a způsobu použití elektrického nástroje se může změnit a ve výjimečných případech může i překračovat uvedenou hodnotu.

Uvedenou hodnotu vibračních emisí lze použít k porovnání elektrického nástroje s jiným.

Uvedenou hodnotu vibračních emisí lze také použít k prvnímu odhadu poškození.

Omezte hlučnost a vibrace na minimum!

• Používejte pouze bezvadné přístroje.
• Pravidelně provádějte údržbu a čištění přístroje.
• Přizpůsobte svůj styl práce přístroji.
• Přístroj nepřetěžujte.
• Případně nechte přístroj přezkoušet.
• Přístroj vypněte, když se nepoužívá.
• Používejte rukavice.

7. Rozbalení

• Otevřete obal a výrobek opatrně vyjměte.
• Odstraňte balicí materiál a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte výrobek a díly příslušenství, zda nevykazuji škody způsobené přepravou. V případě reklamací je třeba okamžitě uvědomit dodavatele. Pozdější reklamace nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční doby.
• Před použitím se s výrobkem seznamte podle návo- du k obsluze.
• Používejte u příslušenství a opotřebitelných a náhradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.
• Uvedte při objednávání naše čísla výrobku a rovněž typ a rok výroby.

⚠️ VAROVÁNÍ!

Výrobek a balicí materiál nejsou dětská hračka! S plastovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

8. Smontování (obr. 2-4)

⚠️ Pozor!

Před uvedením do provozu výrobek bezpodmínečně kompletně smontujte!

1) Míchací tyč (1) zašroubujte ve směru hodinových ručiček do míchacího prvku (2). (Obr. 2)
2) Pak našroubujte složenou míchací tyč do hnací hřidele (3). (obr. 3).

NEBEZPEČÍ!

Používejte pouze míchací tyč, která je vhodná a koncipována pro materiál, který je míchán. Chybná míchací tyč může díky přetížení poškodit nástroj nebo způsobit úrazy!

K odebrání míchací tyče jí otáčejte proti směru hodinových ručiček z hnací hřídele. Tyč může být v tomto upínání velmi pevně usazena. V tomto případě musí být upínání zajištěno proti otáčení pomocí klíče. (obr. 4)

9. Uvedení do provozu

Zapnutí - vypnutí

Zapnutí (obr. 1)

Stiskněte pojistku pro spínač zapínání/vypínání (8) a držte ho stlačený; nyní můžete zmáčknout spínač zapínání/vypínání (7), abyste ruční míchačku spustili. Jakmile přístroj pracuje, můžete pojistku pro spínač pro zapnutí/vypnutí (8) uvolnit.

Vypnutí (obr. 1)

Spustte spínač zapnutí / vypnutí (7). Pojistka pro spínač zapnutí / vypnutí (8) se automaticky vypne.

Regulátor rychlosti (obr. 1)

Pomocí regulátoru rychlosti (9) můžete postupně regulovat nastavení otáček přístroje. Druh michaného materiálu určuje, jaká rychlost je požadována. Danou optimální rychlost zjistíte nejlépe praxí.

2-rychlostní převodovka (obr. 1)

Přístroj je vybaven 2-stupňovou převodovkou. Pokud by nebylo možné přepínač rychlostního stupně zare- tovat, pootočte trochu sklíčidlem.

- Chcete-li zvolit rychlostní stupeň, otočte spínačem (4) o 180°.

1. Rychlostní stupeň: 0 min ^1 až 570 min ^-1
2. Rychlostní stupeň: 0 miří až 760 min ^-1

Spínač aktivujte pouze v klidovém stavu.

Práce s míchačkou barev a malty

• Při výměně míchačky musí být odpojena síťová zástrčka.
• Při ponoření do směsi, resp. vyjmutí ze směsi pracujte se sníženými otáčkami. Po úplném ponoření zvyšte otáčky až na maximum, tím je zajištěno do-statečné chlazení motoru.
• Během míchání ved'te stroj směšovací nádobou. Míchejte tak dlouho, dokud není celá směs zcela zpracována.
• Po skončení míchacích prací vyčistěte míchačku.

Oblast použití míchadel (obr. 1)

• Michadlo s levým šroubením (2a) se používá pro tenkostěnné látky jako: Barvy různého druhu, laky, lazury, lepidla, zalévací hmoty, živici, chemikálie, suřík, cementové směsi
• Míchadlo s pravým šroubením (2b) se používá pro husté látky jako: Lepicí a hotové malty, pojiva nástěnných desek, sádru, vápno, cementové omítky, potěry, beton, lepidlo pro obklady, klih, tmel, pasty, granuláty

10. Údržba a ošetřování

Před každou údržbou a čištěním:

• Vypněte přístroj
- Počkejte, až se přístroj zastaví
• Vytažení zástrčky ze sitě

Používejte pouze originální díly. Jiné díly mohou vést k nepředvídaným škodám a úrazům.

Opravárenské práce přesahující tento rámec smí provádět pouze výrobce nebo zákaznický servis.

Uchovávejte přístroje mimo dosah dětí.

Pro zachování funkčnosti přístroje mějte na paměti následující:

• Větrací štěrbiny udržujte volné a čisté.
- Prach a nečistoty odstraňte hadrem nebo měkkým kartáčem.
- Stroj nečistěte tekoucí vodou nebo vysokotlakými čističi.
- Nepoužívejte pro plastové díly žádná rozpouštědla (benzín, alkohol atd.), protože by je mohla poškodit.
• Vyčistěte míchací metlu.
- Míchačka je vybavena uhlíkovými kartáčky. Při opotřebení nechte vyměnit uhlíkové kartáčky zákaznickým servisem.

Pro zajištění vlastní bezpečnosti pravidelně kontrolujte míchací metlu, zda není poškozená. Poškozenou míchací metlu ihned vyměňte.

Pravidelně kontrolujte hřídel míchačky. Míchačka s vadnou hřídelí míchačky se již nesmí používat. Nechte přístroj opravit zákaznickým servisem.

Servisní informace

Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotřebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál.

Opotřebitelné díly*: míchací tyč, uhlíkové kartáčky

* není nutně zahrnuto v obsahu dodávky!

Náhradní díly a příslušenství obdržíte v našem servis-ním středisku. Naskenujte k tomu QR kód na titulní straně.

Náhradní díly/příslušenství

Uhlíkové kartáče - č. výrobku: 3907801002

Míchací metla s pravým šroubením -

č. výrobku: 5907800702

Míchací metla s levým šroubením -

č. výrobku: 5907800701

Míchací nástavec - č. výrobku: 3907801009

11. Elektrické připojení

Instalovaný elektromotor je připojen v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Těmto předpisům musí odpovídat sit’ová přípojka zákazníka i použité prodlužovací kabely.

• Výrobek splňuje požadavky normy EN 61000- 3-11 a podléhá zvláštním připojovacím podmínkám. To znamená, že použití libovolných, volně vybraných připojovacích bodů není přípustné.
• Výrobek může při špatných podmínkách sítě způsobit přechodné výkyvy napětí.
• Výrobek je určen pro použití výhradně v připojovacích bodech, které a) nepřekračují maximální přípustnou impedanci sítě „Z“ (Zmax. = 0,25 Ω), nepřekračovat, nebo b) které mají trvalou proudovou zatížitelnost nejméně 100 A na fázi.
• Vy jako uživatel se musíte ujistit, v případě potřeby i dotazem u svého dodavatele energie, zda váš připojovací bod, na kterém chcete výrobek provozovat, splňuje jeden ze dvou uvedených požadavků a) nebo b).

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Smáčknutá místa, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytržení z elektrické zásuvky ve stěně.

- Praskliny v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte, zda elektrické přívodní kabely nejsou poškozeny. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením H05VV-F.

Uvedení typového označení na přívodním kabelu je povinné.

Motor na střídavý proud

- síťové napětí musí činit 220 - 240 V\~.

- Prodlužovací vedení do délky 25 m musí mít průřez 1,5 čtverečního milimetru.

Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Při zpětných dotazech uvádějte prosím tyto údaje:

- Typ proudu napájejícího motor

- Údaje z typového štítku stroje

- Údaje z typového štítku motoru

Typ připojení X

Pokud je vedení pro připojení na síť tohoto výrobku poškozené, musí se vyměnit za speciálně upravené vedení pro připojení na síť, které lze obdržet u výrobce nebo jeho zákaznického servisu.

12. Skladování

- Celý stroj a příslušenství musí být důkladně vyčištěn.

- Stroj skladujte vždy mimo dosah dětí. Umístěte ve stabilní pozici na suchém a bezpečném místě, kde nemohou nastat extrémně vysoké nebo extrémně nízké teploty.

- Uskladněný stroj chraňte před slunečním zářením, podle možnosti umístěte v temných prostorách.

- Stroj neuzavírejte v pytlích, příp. plachtách z nylonu nebo plastu, protože se tam může tvořit vlhkost.

13. Likvidace a recyklace

Upozornění k obalu

Balicí materiály jsou recyklovatelné. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí.

Upozornění k zákonu o elektrických a elektronických zařízeních (ElektroG)

Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

- Staré baterie nebo akumulátory, které nejsou na- pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.

- Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.

- Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!

- Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařizení nesmí likvidovat společně s domovním odpadem.

- Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:

- Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory)

- Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je odebírat nebo to nabízejí dobrovolně.

- Až tři kusy elektroodpadu od jednoho typu spotřebiče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběrném místě ve vašem okolí.

- Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obratte na příslušný zákaznický servis.

• V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost koncového uživatele zajistit bezplatný sběr elektroodpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.

- Tato prohlášení se vztahují pouze na přístroje instalované a prodávané v zemích Evropské unie a podléhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektroodpadu platit jiné předpisy.

14. Odstraňování poruch

Porucha Možná příčina Řešení
Motor se nerozběhne	Chybí síťové napětí (výpadek proudu) Z	kontrolujte zajištění
	Vadný připojovací kabel	Vyměňte kabel, resp. nechte jej zkontro-lovat (odborným elektrikářem)Vadné kabely již nepoužívejte
	Motor nebo spínač je vadný	Chcete-li problém odstranit, obraťte se na výrobce nebo na firmu uvedenou výrobcem
Nezvyklé vibrace	Vadná míchací metla Vyměňte míchací	metlu
	Vadná hřídel míchačky	Chcete-li problém odstranit, obraťte se na výrobce nebo na firmu uvedenou výrobcem
	Nesprávná směs	Nesprávné zpracování. Dodržujte předpi-sy výrobce týkající se zpracování
Přístroj se spouští, zablo-kovává se však při nízkém zatížení a příp. dochází k jeho automatickému vypnutí.	Příliš dlouhý prodlužovací kabel nebo příliš malý průřez.	Prodlužovací kabel minimálně 1,5 mm ^2 v případě maximálně délky 25 m.
	Zásuvka příliš daleko od hlavní při-pojky a příliš malý průřez přípojného vedení.	U delšího průřezu kabelu minimálně 2,5 mm ^2 .

Pred montážou a uvedením do prevádzky si prečítajte cely text návodu na obsluhu.

1. Miešacia tyč
2. L'avotočivý miešací nástroj
3. Hnací hriadel
4. 2-rýchlostný spínač
5. Rukovät
6. Motor
7. zapínač/vypínač
8. poistka pre zapínač/vypínač
9. Regulátor rýchlosti

3. Rozsah dodávky

1 1x Miešacia tyč

2 2x Miešací nástroj K3 + K4

2x Náhradné uhlíkové kartáče

1x Vidlicový klúč 19 mm

1x Vidlicový klúč 22 mm

1x Návod na obsluhu

5. Všeobecné bezpečnostné upozornenia

1. Bezpečnost' pracoviska

2. Elektrická bezpečnost'

Hladina akustického tlaku L_pA	89 dB
Neistota K_pA	3 dB
Hladina akustického výkonu L_WA	100 dB
Neistota K_WA	3 dB

Noste ochranu sluchu.

Pustite zapínač/vypínač (7). Poistka pre zapínač/vypínač (8) sa vypne automaticky.

• Pre výber rýchlosti otočte spínač (4) o 180°.
• stupeň: 0 miň až 570 min ^-1
• stupeň: 0 mih až 760 min ^-1

10. Údržba a ošetrovanie

Pred každou údržbou a čistením:

• Vypnite prístroj

- Na plastové diely nepoužívajte rozpúšťadlá (benzín, alkohol atd.), pretože by ich mohli poškodit.

• Vyčistite miešacie metly.

* nie je nutne obsiahnuté v rozsahu dodávky!

Uhlíkové kefy - artikel č.: 3907801002

• druh prúdu motora,
• Údaje z typového štítka stroja
• údaje o motore z typového štítka.

Druh pripojenia X

1. Varnost na delovnem mestu

DE	erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel	PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
GB	hereby declares the following conformity under the EU Directive and standards for the following article	HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek	HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article
SK	prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok	SI	izjavlja sledeco skladnost z EU-direktivo in normami za artikel

Marke / Brand / Marque:

Art.-Bezeichnung:

Article name:

Nom d'article:

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Záruka SK
