Typ výrobku	Míchačka na beton (cementový mixér)
Značka	Scheppach
Model	MIX160
Rozměry (D × Š × V)	1260 × 850 × 1350 mm
Hmotnost	53,8 kg
Elektrické napájení	230 V / 50 Hz, jednofázové
Výkon motoru	0,65 kW
Objem bubnu	160 litrů
Maximální otáčky bubnu	29,5 min⁻¹
Průměr otvoru bubnu	390 mm
Stupeň krytí	IP45D
Provozní režim	S6 30% (nepřetržitý provoz s expozicí)
Třída ochrany	II
Proud při plném zatížení	2,94 A
Hladina akustického tlaku (L_pA)	69,75 dB(A)
Zaručená hladina akustického výkonu (L_WA)	93 dB(A)
Určené použití	Míchání betonu a malty pro domácí použití
Bezpečnostní zařízení	Tepelná ochrana, nouzové zastavení, uzamykatelný otočný mechanismus
Přepravní kola	2 přepravní kola + 1 otočné kolečko
Doporučená údržba	Čištění po každém použití, pravidelná kontrola řemene
Opotřebitelné díly	Klínové řemeny
Záruka	Zákonná záruka (výměna vadných dílů zdarma)

Často kladené otázky - MIX160 SCHEPPACH

Jak sestavit míchačku na beton MIX160?

Montáž vyžaduje dvě osoby. Nejprve upevněte přepravní kola na nápravu, poté namontujte opěrnou nohu, ovládací tyč a středovou část rámu. Poté smontujte spodní a horní část bubnu, nainstalujte míchací mechanismus, otočné kolečko a nakonec motorovou jednotku. Použijte přiložené klíče (SW10, SW13, SW16) a postupujte podle schémat v manuálu.

Jaká je maximální kapacita míchačky MIX160?

Objem bubnu je 160 litrů. Nepřekračujte toto množství, abyste předešli přetížení a zajistili homogenní směs.

Jak spustit a zastavit míchačku?

Připojte zařízení k síťové zásuvce. Stiskněte zelené tlačítko „I“ na vypínači On/Off pro spuštění, červené tlačítko „0“ pro zastavení. Při přehřátí tepelná ochrana vypne motor; před opětovným spuštěním nechte 15 minut vychladnout.

Jaké jsou základní bezpečnostní pokyny?

Vždy používejte osobní ochranné prostředky: bezpečnostní obuv, rukavice, brýle a respirátor. Nikdy nezasouvejte ruce do rotujícího bubnu. Stroj postavte na rovný a stabilní povrch. Před jakoukoliv údržbou odpojte zástrčku.

Jak nastavit sklon bubnu pro různé směsi?

Nožní ovládací tyčí uvolněte aretaci. Otočte buben do požadované polohy: poloha malta (obr. 12a) nebo poloha beton (obr. 12b). Uvolněním tyče buben zajistěte.

Jak vyčistit míchačku po použití?

Zastavte motor a odpojte zástrčku. Vyčistěte vnitřek a vnějšek bubnu kartáčem nebo škrabkou. Na zaschlé zbytky nasypte několik lopat štěrku s vodou a nechte točit. Nikdy neponořujte motorovou jednotku a nepoužívejte tlakový čistič.

Jak přepravovat míchačku?

Pro krátkou přepravu dejte buben otvorem dolů a nakloňte stroj na jeho kola. Pro přepravu vozidlem zasuňte opěrnou nohu a zajistěte míchačku popruhem, aby nedošlo k posunu.

Co dělat, když motor nenastartuje?

Nejprve zkontrolujte síťové napětí a pojistku. Pokud je připojovací kabel poškozen, nechte jej vyměnit elektrikářem. Pokud se motor během provozu zastaví, počkejte na vychladnutí a vyčistěte větrací otvory motorové jednotky.

Jak zkontrolovat a vyměnit klínový řemen?

Odpojte zařízení. Odšroubujte kryt motorové jednotky. Stiskněte řemen: měl by se prohnout asi o 5 mm. Pokud je opotřebovaný, vyměňte jej s drážkovanou stranou směrem ven. Po zásahu kryt utáhněte.

Kde najdu náhradní díly pro MIX160?

Opotřebitelné díly (řemeny) a příslušenství jsou k dispozici v servisním středisku Scheppach. Použijte QR kód na úvodní stránce nebo kontaktujte svého prodejce. Pro jakékoliv elektrické opravy se obraťte na specializovaného elektrikáře.

NÁVOD K OBSLUZE MIX160 SCHEPPACH

Vysvětlení symbolů na přístroji

	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny!
	Míchač betonové směsi vodorovně postavte na rovnou a pevnou podlahu!
	S míchačem betonové směsi nesmíte za provozu hýbat!
	Osoby, které nemají pověření, a děti se nesmějí ke stroji přibližovat!
	Stroj má ochrannou izolaci!Pozor! Třída ochrany zůstane zachována jen tehdy, když budou v případě servisu použity originální izolační látky a vzdálenost izolace nebude měněna.
	Před čištěním nebo údržbou vytáhněte vidlici přívodního kabelu!
	Míchač betonové směsi smí být provozován jen se zcela zavřeným ochranným zařízením!
	Noste ochranný oděv!
	Nesahejte do pohybujícího se bubnu!
	Opatrně!Nebezpečí rozdrcení u ozubeného věnce!
	Nápověda při montáži!Víz: Montáž, montáž horní části bubnu (obr. 6)
	Výrobek odpovídá platným evropským směrnicím.
	Výrobek odpovídá platným srbským směrnicím.

Obsah: Strana:

1. Úvod....93
2. Popis výrobku 93
3. Rozsah dodávky 93
4. Použití v souladu s určením 93
5. Bezpečnostní pokyny 94
6. Zbytková rizika....95
7. Technické údaje....95
8. Rozbalení 96
9. Montáž / Před uvedením do provozu.... 96
10. Uvedení do provozu....97
11. Elektrické připojení 99
12. Čištění 99
13. Přeprava 99
14. Skladování....100
15. Údržba 100
16. Likvidace a recyklace .... 100
17. Odstraňování poruch.... 101
18. Prohlášení o shodě....294

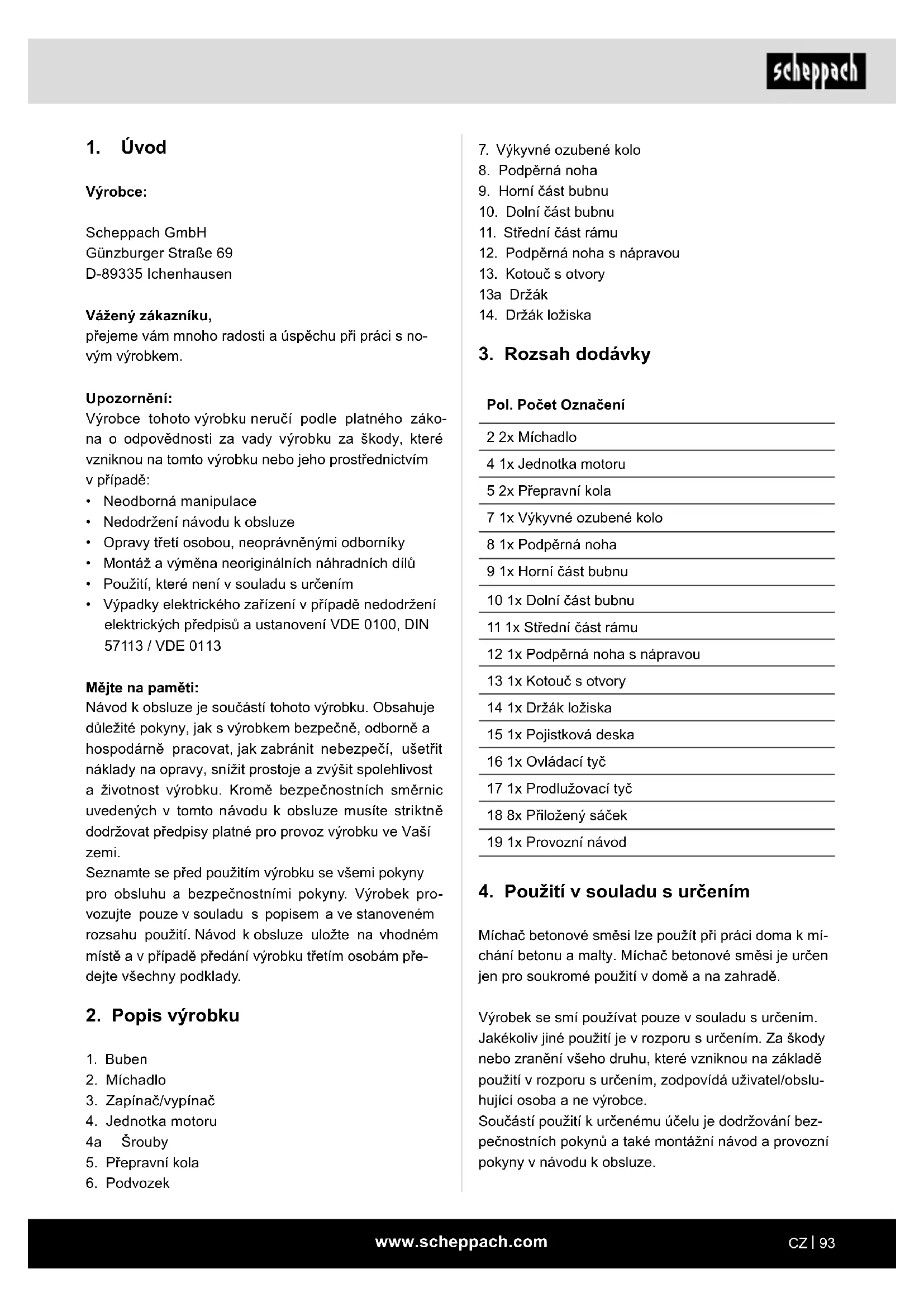

1. Úvod

Výrobce:

Scheppach GmbH

přejeme vám mnoho radosti a úspěchu při práci s novým výrobkem.

Upozornění:

Výrobce tohoto výrobku neručí podle platného zákona o odpovědnosti za vady výrobku za škody, které vzniknou na tomto výrobku nebo jeho prostřednictvím v případě:

• Neodborná manipulace
• Nedodržení návodu k obsluze
- Opravy třetí osobou, neoprávněnými odborníky
• Montáž a výměna neoriginálních náhradních dílů
- Použití, které není v souladu s určením
- Výpadky elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE 0113

Mějte na paměti:

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny, jak s výrobkem bezpečně, odborně a hospodárně pracovat, jak zabránit nebezpečí, ušetřit náklady na opravy, snížit prostoje a zvýšit spolehlivost a životnost výrobku. Kromě bezpečnostních směrnic uvedených v tomto návodu k obsluze musíte striktně dodržovat předpisy platné pro provoz výrobku ve Vaší zemi.

Seznamte se před použitím výrobku se všemi pokyny pro obsluhu a bezpečnostními pokyny. Výrobek provozujte pouze v souladu s popisem a ve stanoveném rozsahu použití. Návod k obsluze uložte na vhodném místě a v případě předání výrobku třetím osobám pře-dejte všechny podklady.

2. Popis výrobku

1. Buben
2. Míchadlo
3. Zapínač/vypínač
4. Jednotka motoru
   4a Šrouby
5. Přepravní kola

6. Podvozek

7. Výkyvné ozubené kolo

8. Podpěrná noha
9. Horní část bubnu
10. Dolní část bubnu
11. Střední část rámu
12. Podpěrná noha s nápravou
13. Kotouč s otvory
    13a Držák
14. Držák ložiska

3. Rozsah dodávky

Pol. Počet Označení

2 2x Míchadlo

4 1x Jednotka motoru

5 2x Přepravní kola

7 1x Výkyvné ozubené kolo

8 1x Podpěrná noha

9 1x Horní část bubnu

10 1x Dolní část bubnu

11 1x Střední část rámu

12 1x Podpěrná noha s nápravou

13 1x Kotouč s otvory

14 1x Držák ložiska

15 1x Pojistková deska

16 1x Ovládací tyč

17 1x Prodlužovací tyč

18 8x Přiložený sáček

19 1x Provozní návod

4. Použití v souladu s určením

Míchač betonové směsi lze použít při práci doma k míchání betonu a malty. Míchač betonové směsi je určen jen pro soukromé použití v domě a na zahradě.

Výrobek se smí používat pouze v souladu s určením. Jakékoliv jiné použití je v rozporu s určením. Za škody nebo zranění všeho druhu, které vzniknou na základě použití v rozporu s určením, zodpovídá uživatel/obsluhující osoba a ne výrobce.

Součástí použití k určenému účelu je dodržování bezpečnostních pokynů a také montážní návod a provozní pokyny v návodu k obsluze.

Osoby provádějící obsluhu a údržbu výrobku s ním musí být seznámeny a informovány o potenciálních nebezpečích.

Změny na výrobku zcela vylučují ručení výrobce za škody, které takto vzniknou.

Výrobek se smí provozovat jen s originálními díly a originálním příslušenstvím výrobce.

Je nutno dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby a také rozměry uvedené v technických údajích.

Mějte na paměti, že naše výrobky nebyly v souladu s určením konstruovány pro komerční, řemeslné a průmyslové použití. Nepřebíráme odpovědnost v případě, kdy se výrobek použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

Výrobce neručí za škody, které byly zapřičiněny použitím v rozporu s určením nebo chybnou obsluhou.

Vysvětlení signálních slov v návodu k obsluze

NEBEZPEČÍ

Signální slovo označující bezprostředně nastávající nebezpečnou situaci, která může mít za následek smrt nebo vážné zranění, pokud se jí nezabrání.

OPATRNĚ

Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek lehké nebo středně těžké zranění, pokud se jí nezabrání.

POZOR

Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek poškození výrobku nebo vlastnictví/ majetku.

5. Bezpečnostní pokyny

Všeobecné bezpečnostní pokyny

⚠️ VAROVÁNÍ: Pokud používáte elektrické nástroje, musíte dodržovat níže uvedené základní bezpečnostní opatření pro snížení rizika požáru, zasažení elektrickým proudem a zranění osob.

Než začnete s tímto přístrojem pracovat, přečtěte si prosím všechny instrukce.

- Dodržujte všechny bezpečnostní pokyny a upozornění na přístroji.

- Všechny bezpečnostní pokyny a upozornění na nebezpečí na výrobku udržujte v kompletním a čitelném stavu.

- Bezpečnostní zařizení u výrobku nesmíte demontovat ani vyřazovat z funkce.

- Zkontrolujte vedení pro připojení na síť. Nepoužívejte vadná připojná vedení.

- Před uvedením do provozu zkontrolujte správné fungování přístroje.

- Zabraňte přístupu nepovolaných osob a dětí k míchači betonové směsi.

- Osobám, které jsou pod vlivem alkoholu, drog a léků, je používání zakázáno.

- Obsluha je povinna používat své osobní ochranné prostředky (OOP).

- Opatrnost při práci: Nebezpečí zranění otáčejícími se částmi.

- Čištění, údržbu a odstraňování poruch provádějte jen při vypnutém motoru. Vytáhněte síťovou zástrčku!

- Instalaci, opravy a údržbu elektrické instalace smějí provádět jen odborní pracovníci.

- Všechny ochranné a bezpečnostní prostředky musí být namontovány zpět ihned po dokončení oprav a údržby.

- Při opuštění pracoviště vypněte motor a vytáhněte sítovou zástrčku!

- Dbejte na dostatečné osvětlení. Špatné osvětlení může rozhodující, způsobem zvýšit nebezpečí zra-nění!

- Přístroj v případě nebezpečí vypněte a vytáhněte sítovou zástrčku!

- Dokud je přístroj zapnutý, nedotýkejte se rukama pohyblivých části stroje. Hrozí nebezpečí zachycení/navinutí otáčejícím se bubnem, resp. otáčejícími se míchacími nástroji.

- Přístroj se nesmí používat během přesouvání na jiné místo!

• Přístroj smí být umístěný pouze na rovné ploše!
• Hrozí nebezpečí vdechnutí jedovatých výparů a prachu.

Dodatečné bezpečnostní pokyny pro míchače be- tonové směsi

• Míchač betonové směsi smí být zprovozněn jen tehdy, je-li kompletně smontován.
• Před uvedením do provozu zkontrolujte, zda nejsou poškozená přípojná vedení.
• Používejte bezpečnostní obuv, rukavice, ochranné brýle a ochranou dýchací masku.
• Mějte ruce a nohy v bezpečné vzdálenosti od pohyblivých dílů.
  • Nesaheite do běžícího bubnu míchače.
• Do běžícího bubnu michače nevkládejte žádné předměty, např. lopatu apod.
• Nebezpečí zranění otáčejícím se bubnem míchače.
• Míchač betonové směsi smí být provozován pouze s originálními náhradními díly.
• Opravy míchače betonové směsi smějí provádět jen autorizované odborné podniky.
• Míchač betonové směsi, který je připraven k provo- zu, nenecháveite bez dozoru.
• Když opouštite pracoviště, vypněte stroj a vytáhněte vidlici přívodního kabelu.

6. Zbytková rizika

Výrobek je zkonstruován podle stavu techniky a uznávaných bezpečnostně technických předpisů. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

• Nebezpečí zranění otáčejícími se částmi.
• Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přívodních kabelů, které nejsou v pořádku.
• Před provedením nastavovacích a údržbářských prací vypněte motor a vytáhněte síťovou zástrčku.
• Kromě toho mohou navzdory všem přijatým preventivním opatřením hrozit zbytková rizika, která nejsou zievná.
• Zbytková rizika lze minimalizovat, pokud budete dodržovat „bezpečnostní pokyny“ a „použití v souladu s určeným účelem“ a kompletní návod k obsluze.
• Zabraňte náhodnému uvedení stroje do provozu: Než zapojíte síťovou zástrčku do zásuvky, ujistěte se, že je spínač pro zapnutí/vypnutí v poloze „0“.
• Používejte nástroj který je doporučen v tomto návo- du k obsluze. Tím dosáhnete toho, že bude váš stroj poskytovat optimální výkon.

- Při provozu výrobku nevkládejte ruce do pracovního prostoru.

⚠ Varování! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty.

Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

7. Technické údaje

MIX160 MIX180
Motor 230 V / 50 Hz	230 V / 50 Hz
Výkon motoru 0,65 kW	0,8 kW
Max. otáčky bubnu	29,5 min ^-1	29,5 min ^-1
Proud při plném zatížení	2,94A 3,62A
Objem	160 l	180 l
Průměr otvoru bubnu	390 mm	390 mm
Stupeň krytí	IP45D	IP45D
Druh provozního režimu*	S6 30%	S6 30%
Třída ochrany	II	II
Rozměry	1260 x 850 x 1350 mm	1260 x 850 x 1400 mm
Hmotnost	53,8 kg	56,5 kg

Technické změny vyhrazeny!

*S6 30 %: Kontinuální provoz s přerušovaným zatížením (pracovní cyklus 10 min)

Aby nedošlo k nedovolenému přehřátí motoru, nesmí motor překročit 30 % pracovního cyklu s uvedeným jmenovitým výkonem a následně musí běžet 70 % pracovního cyklu bez zatížení.

Hluk a vibrace

⚠ Varování:

Hluk může mít závažný vliv na vaše zdraví. Pokud hladina hluku stroje přesahuje 85 dB, používejte vhodnou ochranu sluchu.

Charakteristiky hlučnosti

Hodnoty hluku byly stanoveny podle 2005/88/ES.

• Michač betonové směsi vyjměte za pomoci dvou osob z lepenkové krabice.
• Odstraňte balicí materiál a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily. V případě reklamací je třeba okamžitě uvědomit dodavatele. Pozdější reklamace nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční doby.
• Před použitím se s výrobkem seznamte podle návo- du k obsluze.
• Používejte u příslušenství a opotřebitelných a náhradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.
• Uvedte pri objednávání naše čísla výrobku a rovněž typ a rok výroby.

⚠ NEBEZPEČÍ!

Přístroj a balicí materiály nejsou hračka! S plastovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

9. Montáž / Před uvedením do provozu

⚠ Pozor!

Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte!

Pro usnadnění montáže by měly smontování provádět dvě osoby.

Přiložené sáčky (A až H) obsahují všechny malé díly potřebné pro montáz (viz obr. 3).

Potřebný nástroj pro montáž (není obsažen v rozsahu dodávky):

• 2x očkový klíč SW10
• 2x očkový klíč SW13
• 1x očkový klíč SW16
• 1x kombinované kleště
• 1x šroubovák s křížovou hlavou

9.1 Montáž přepravních kol (5) (přiložený sáček A) (obr.4)

1. Nasad'te přepravní kola (5) na obě strany podpěrné nohy s nápravou (12).
2. Pak nasadte na každou stranu nápravy po jedné příložce.
3. Zasuňte na obou stranách závlačku skrz vnější otvor nápravy.
4. Zajistěte přepravní kola (5) ohnutím závlaček směrem od sebe pomocí vhodných kombinovaných kleští (nejsou v rozsahu dodávky).

9.2 Montáž podpěrné nohy (8), ovládací tyče (16) a prodlužovací tyče (17) na střední část rámu (11) (přiložený sáček B) (obr. 5)

1. Podpěrnou nohu (8) držte na spodní části rámu (11), jak je znázorněno na obrázku. Zvolte otvory tak, aby byla podpěrná noha (8) v hlubší poloze.
2. Protáhněte oba šrouby se šestihrannou hlavou M8x70 skrz otvory.
3. Šrouby upevněte vždy podložkou, pružným kroužkem a maticí M8.
4. Utáhněte všechny šrouby pomocí dvou plochých klíčů (vel. 13) (nejsou v rozsahu dodávky).
5. Ovládací tyč (16) vedte zespodu skrz přiložený držák.
6. Pružinu nasadte shora na ovládací tyč (16) a přidržte ji ve správné poloze zasunutím závlačky do spodního otvoru.
7. Připojte ovládací tyč (16) k prodlužovací tyči (17) pomocí šroubu se šestihrannou hlavou M6x30. Zajistěte je maticí M6.
8. Utáhněte šroub pomocí dvou očkových klíčů (vel. 10) (nejsou v rozsahu dodávky).

9.3 Montáž podpěrné nohy s nápravou (12) a pře-pravních kol (5) na střední část rámu (11) (přiložený sáček C) (obr. 6)

1. Podržte podpěrnou nohu s nápravou (12) na střední části rámu (11), jak je znázorněno na obrázku.

2. Protáhněte oba šrouby se šestihrannou hlavou M8x70 skrz otvory.

3. Šrouby upevněte vždy podložkou, pružným kroužkem a maticí M8.

4. Utáhněte všechny šrouby pomocí dvou plochých klíčů (vel. 13) (nejsou v rozsahu dodávky).

9.4 Montáž spodní části bubnu (10) (přiložený sáček D) (obr. 7)

1. Vložte uchycení ložiska (14) podle obrázku na určené místo na dolní části bubnu (10).

2. Upevněte spodní část bubnu (10) pojistným kroužkem (viz obrázek).

3. Současně zavedte ložisko dolní části bubnu (10) pomocí předmontovaného uchycení ložiska (14) do otvorů podvozku. Dbejte na to, aby se uchycení ložiska (14) nacházelo nad podpěrnou nohou s nápravou (12).

4. Dejte prítom pozor na polohu otvoru.

5. Protáhněte šroub se šestihrannou hlavou M8x65 skrz otvor.

6. Šroub upevněte podložkou, pružným kroužkem a maticí M8.

7. Zajistěte opačnou stranu pomocí pojistkové desky (15) a dvou šroubů se šestihrannou hlavou M8x20.

8. Šrouby upevněte vždy podložkou, pružným krouž-kem a maticí M8.

9. Utáhněte všechny šrouby pomocí dvou plochých klíčů (vel. 13) (neisou v rozsahu dodávky).

9.5 Montáž míchadla (2) (přiložený sáček E) (obr. 8)

1. Protáhněte vždy jeden šroub s křížovou drážkou M10x20 zvenku skrz spodní část bubnu (10).

2. Nasuňte vždy po jedné gumové vložce na šrouby s křížovou drážkou právě zasunuté do spodní části bubnu (10).

3. Nyní nasadte míchadlo (2) na namontované šrouby s křížovou drážkou a upevněte jej vždy podložkou, pružným kroužkem a maticí M10.

4. Míchadlo (2) se pevně dotáhne až poté, co byla namontována horní část bubnu (9).

9.6 Montáž horní části bubnu (9) (přiložený sáček F) (obr. 9)

1. Nasad'te horní část bubnu (9) na spodní část bubnu (10). Ujistěte se, že upevňovací otvory horního a dolního bubnu lícují.

2. Pozor! Nalepené šipky označují přesné vyrovnání dolní části bubnu (10) a horní části bubnu (9).

3. Horní část bubnu (9) upevněte tak, že použijete deset šroubů M8x20, pružné kroužky a podložky.

4. Následně utáhněte šrouby do kříže pomocí očkového klíče vel. 13 (není součástí rozsahu dodávky).

5. Protáhněte vždy jeden šroub s křížovou drážkou M10x20 zvenku skrz horní část bubnu (9).

6. Nasuňte vždy po jedné gumové vložce na šrouby s křížovou drážkou právě zasunuté do horní části bubnu (9).

7. Upevněte horní konec míchadla (2) tak, že jej na- sadíte na šrouby s křížovou drážkou, které jste právě namontovali. Upevněte jej vždy podložkou, pružným kroužkem a maticí M10.

8. Následně utáhněte všechny čtyři šrouby ve spodní části bubnu (10) a horní části bubnu (9) pomoci šroubováku pro šrouby s křížovou drážkou a očkového klíče vel. 16 (není v rozsahu dodávky).

9.7 Montáž výkyvného ozubeného kola (7) s kotoučem s otvory (13) (přiložený sáček G) (obr. 10)

1. Nasadte výkyvné ozubené kolo (7) s předmontovaným kotoučem s otvory (13) na vněiší přírubu.

2. Upevněte jej na držáku (13a) oběma šrouby se šestihrannou hlavou M8x20 a vždy podložkou, pružným kroužkem a maticí M8. Pamatujte, že šrouby musí být zasunuté zevnitř směrem yen.

3. Na závěr utáhněte šrouby pomocí dvou plochých klíčů (vel. 13) (neisou v rozsahu dodávky).

9.8 Montáž jednotky motoru (4) (přiložený sáček H) (obr. 11)

1. Umístěte jednotku motoru (4) tak, aby byly závitové čepy v rovině s otvory.

2. Nyní kompletně nasad'te jednotku motoru (4) na hřídel.

3. Poté připevněte jednotku motoru (4) k závitovým čepům pomocí dvou podložek a dvou pojistných matic M8.

4. Prostrčte šroub se šestihrannou hlavou M8x70 skrz držák na jednotce motoru (4) a otvor ve střední části rámu (11).

5. Šroub upevněte podložkou, pružným kroužkem a maticí M8

6. Utáhněte všechny šrouby a matice pomocí dvou očkových (vel. 13) (nejsou v rozsahu dodávky).

10. Uvedení do provozu

⚠ Pozor!

Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte!

Míchač betonové směsi provozujte jen tehdy, pokud žádné části (např. ochranné kryty) nechybí nebo nejsou vadné, a pokud přívodní kabel není poškozen.

10.1 Instalace

• Míchač betonové směsi postavte vodorovně na rovný pevný podklad. Zabraňte zaboření stroje.
• Míchač betonové směsi nesmí stát na přívodním kabelu!
• Přívodní kabel položte tak, aby nemohlo být zlomen, rozdrcen ani poškozen jiným způsobem.

Upozornění:

Buben musí být možné vychýlit doprava a doleva. Pod bubnem musí být místo pro dostatečně velkou nádobu (např. vaničku na maltu) pro vyprázdnění bubnu. Při instalaci stroje dbejte na to, aby bylo zajištěné nerušené vyprazdňování bubnu míchače.

10.2 Zapnutí/vypnutí (obr.1)

⚠ POZOR!

Nebezpečí zranění!

Otáčející se buben míchače může způsobit zranění.

• Nesahejte do běžícího bubnu míchače.

• Do bubnu míchače, který je v provozu, nevsunujte žádné předměty (např. lopatu apod.).

• Připojte vhodný prodlužovací kabel k přípojnému vedení míchače betonové směsi.

• Zapojte prodlužovací kabel do zásuvky.

• Pro spuštění přístroje stiskněte spínač pro zapnutí/vypnutí (3) do polohy „I“ (zelené tlačítko).

• Pro vypnutí přístroje stiskněte spínač pro zapnutí/vypnutí (3) do polohy „0“ (červené tlačítko).

10.2.1 Tepelná ochrana

Při přetížení a přehřátí přístroj z bezpečnostních důvodů vypne integrované ochranné odpojení.

1. Počkejte cca 15 minut, až motor vychladne.

2. Přístroj opět spustte stisknutím spínače pro zapnutí/vypnutí (5) do polohy „l“ (zelené tlačitko).

10.3 Seřízení bubnu (1) (obr. 1, obr. 12a/12b)

Při výrobě betonu nebo malty musí být míchač betonové směsi zaaretován v určité poloze pro míchání. Pouze správná poloha pro míchání zajišťuje nejlepší výsledky míchání a zaručuje bezporuchový průběh práce.

1. Pro seřízení bubnu (1) vždy dostatečně pevně podržte výkyvné ozubené kolo (7).

2. Uvolněte otáčecí zařízení zatlačením ovládací tyče (16) nohou směrem dolů. Tím se západkové ústrojí uvolní z kotouče s otvory (13).

3. Otočte buben (1) až do příslušné polohy pro vaši směs.
4. Obr. 12a: Poloha bubnu pro výrobu malty.
5. Obr. 12b: Poloha bubnu pro výrobu betonu.
6. Když se buben (1) nachází v požadované poloze, za- fixujte ovládací tyč (16) opět do kotouče s otvory (13).

10.4 Plnění (obr. 12a + 12b)

⚠ POZOR!

Ohrožení zdraví a nebezpečí zranění!

Vdechnutí prachu může způsobit poškození zdraví. Cementu a přísad se nedotýkejte bez ochranných ru- kavic.

• Noste ochrannou dýchací masku.
• Používejte ochranné rukavice a nikdy nesahejte do běžicího bubnu míchače.

⚠️ VAROVÁNÍ!

Nebezpečí převrácení!

Před plněním se postarejte o stabilitu míchače betonové směsi.

• Míchač betonové směsi používejte pouze na pevném, rovném podkladu (zabezpečeném proti převržení).
• Během plnění, resp. za chodu bubnu neměňte umístění míchače betonové směsi.

• Míchač betonové směsi používejte pouze na pevném, rovném podkladu (zabezpečeném proti převržení).

• Pro spuštění přístroje stiskněte spínač pro zapnutí/vypnutí (3) do polohy „l“ (zelené tlačítko).

• Zkontrolujte polohu pro michání na kotouči s ot-vory (13).
• Obr. 12a: Poloha bubnu pro výrobu malty.
• Obr. 12b: Poloha bubnu pro výrobu betonu.
• Nalijte směs do bubnu (1) v pohybu. Buben (1) nepřeplňte. Opatrně! Ohrožení pohyblivými částmi!
• Materiál do bubnu (1) nevhazujte velkou silou, abyste zabránili jeho přilepení na dolní stranu bubnu (1). Materiál přidávejte v menším množství.
• Při plnění dbejte na to, aby byl otvor bubnu (1) vyrovnán tak, aby z bubnu (1) nemohla vypadnout žádná směs.

Upozornění: Pro sestavení a materiály směsi se poradte s odborníkem.

10.5 Vyprázdnění (obr. 12c)

1. Pod buben (1) přistavte dostatečně velkou nádobu (např. vaničku na maltu). Dbejte na to, aby směs nespadla na zem.

2. Odblokujte otáčecí zařízení přitažením výkyvného ozubeného kola (1) k sobě. Tím se západkové ústrojí uvolní z kotouče s otvory (14).

3. Pro vyprázdnění otočte buben (1) pomalu směrem dolů.

11. Elektrické připojení

Instalovaný elektromotor je připojen v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN.

Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

11.1 Poškozená elektrická přípojná vedení

U elektrických přípojných vedení často dochází k poškození izolace.

Jeho příčinami mohou být:

• Otlačená místa, je-li přípojné vedení vedeno oknem nebo štěrbinou ve dveřích.
• Místa zlomu kvůli nevhodnému upevnění nebo vedení připoiného vedení.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytržení z nástěnné zásuvky.
• Praskliny v důsledku stárnutí izolace.

Tyto vadná elektrická přípojná vedení nesmí být používána a kvůli poškození izolace jsou životu nebezpečná.

Pravidelně kontrolujte, zda elektrická přípojná vedení nejsou poškozená. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přípojná vedení s označením H07RN.

Potisk typového označení na přívodním kabelu je povinný.

U jednofázového motoru na střídavý proud doporučujeme pro stroje s vysokým rozběhovým proudem (od 3000 W) jištění C 16A nebo K 16A!

12. Čištění

⚠️ VAROVÁNÍ!

Nebezpečí zranění!

Výrobek se může neočekávaně nastartovat a způsobit zranění.

• Před všemi čisticími a údržbářskými pracemi vypněte motor.
• Před prováděním veškerých čisticích prací odpojte síťovou zástrčku.

UPOZORNĚNÍ!

Nebezpečí poškození!

Pokud se do jednotky motoru dostane voda, může dojít k poškození motoru. Do bubnu míchače nebouchejte tvrdými předměty (kladivo, lopata atd.). Buben míchače s promáčklinami narušuje proces míchání a navíc se těžko čistí.

• Výrobek čistěte kartáčem nebo škrabkou.
• Výrobek neponořujte do vody ani jiných kapalin a jednotku motoru neostřikujte vysokotlakým čističem.

Doporučujeme přístroj řádně vyčistit vně i uvnitř ihned po každém použití. Nečistoty se nikdy nesmí odstraňovat kladivem, lopatou apod.

Po každém použití míchače betonové směsi:

1. Vyčistěte buben (1) vodou a odstraňte cement a zaschlou maltu kartáčem nebo škrabkou.
2. Chcete-li vyčistit vnitřek bubnu, nechte v něm po několik obrátek obíhat několik lopat štěrku s vodou.

13. Přeprava

⚠️ VAROVÁNÍ!

Nebezpečí zranění!

Výrobek se může neočekávaně nastartovat a způsobit zranění.

• Před přepravou vypněte motor.
• Vytáhněte síťovou zástrčku.

13.1 Přeprava vozidlem (obr. 13d)

1. Uvolněte otáčecí zařízení zatlačením ovládací tyče (16) nohou směrem dolů. Tím se západkové ústrojí uvolní z kotouče s otvory (13).
2. Nastavte plnicí otvor bubnu (1) směrem dolů.
3. Odstraňte šrouby z podpěrné nohy (8) a z podpěrné nohy s nápravou (12).
4. Podpěrnou nohu (8) a podpěrnou nohu s nápravou (12) sklopte.
5. Zajistěte míchač betonové směsi upínacím pásem proti posunutí.
6. Míchač betonové směsi nezvedejte jeřábem.

13.2 Přeprava na pracoviště (obr. 13d)

1. Uvolněte otáčecí zařízení zatlačením ovládací tyče (16) nohou směrem dolů. Tím se západkové ústrojí uvolní z kotouče s otvory (13).
2. Nastavte plnicí otvor bubnu (1) směrem dolů.
3. Pro krátkou přepravu míchač betonové směsi mírně nakloňte a přepravujte jej na přepravních kolech (5).

14. Skladování

Uložte prístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C.

Míchač betonové směsi zakryjte, aby byl chráněný před prachem nebo vlhkostí.

Návod k obsluze uchovávejte v blízkosti elektrického nástroje.

15. Údržba

⚠️ VAROVÁNÍ!

Nebezpečí zranění!

Výrobek se může neočekávaně nastartovat a způsobit zranění.

• Před všemi údržbářskými pracemi vypněte motor.
• Před prováděním veškeré údržby vytáhněte síťovou zástrčku.

15.1 Kontrola napnutí řemenu (obr. 11a)

Napnutí řemenu je správně nastavené z výroby. Napnutí řemenu nelze upravovat.

1. Odstraňte kryt jednotky motoru (4) povolením šroubů (4a) na jednotce motoru (4). Použijte k tomu šroubovák pro šrouby s křížovou drážkou (není součástí rozsahu dodávky).
2. Zkontrolujte napnutí řemenu. Řemen by měl po stlačení prstem cca o 5 mm povolit.
3. Kryt jednotky motoru (4) znovu nasadte a utáhněte šrouby (4a). Použijte k tomu šroubovák pro šrouby s krížovou drážkou (není součástí rozsahu dodávky).

15.2 Výměna řemene

Řemeny jsou součásti, které podléhají rychlému opotřebení, a musejí být po určité době vyměněny.

1. Odstraňte kryt jednotky motoru (4) povolením šroubů (4a) na jednotce motoru (4).

2. Stáhněte kryt motoru.

3. Rýhovaná strana nového klínového řemenu by měla při vložení směřovat ven. Dbejte na to, abys- te nejprve namontovali spodní část klínového ře- menu.

4. Zkontrolujte napnutí řemenu. Řemen by měl po stlačení prstem cca o 5 mm povolit. Řemen nelze dopínat.
5. Kryt jednotky motoru (4) znovu nasad'te a utáhněte šrouby (4a).

15.3 Přípojky a opravy

Připojení a opravy elektrické výbavy smí provádět pouze kvalifikovaný elektrikář.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor
- Údaje z typového štítku stroje

15.4 Servisní informace

Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotřebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál.

Opotřebitelné díly*: Řemen

* není nutně zahrnuto v rozsahu dodávky!

Náhradní díly a příslušenství obdržíte v našem servis-ním středisku. Naskenujte k tomu QR kód na titulní straně.

16. Likvidace a recyklace

Upozornění k obalu

Balici materiály jsou recyklovatel- né. Obaly prosím likvidujte způsobem šetmým k životnímu prostředí.

Upozornění k zákonu o elektrických a elektronic- kých zařízeních (ElektroG)

Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

• Staré baterie nebo akumulátory, které nejsou na- pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.

• Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.

• Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!

• Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařízení nesmí likvidovat společně s domovním odpadem.

• Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:

• Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory).

• Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je odebírat nebo to nabízejí dobrovolně.
• Až tři kusy elektroodpadu od jednoho typu spotřebiče s délkou hrany maximálně 25 cm lze bez-

platně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběrném místě ve vašem okolí.

- Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obraťte na příslušný zá-kaznický servis.

• V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost koncového uživatele zajistit bezplatný sběr elektroodpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.
• Tato prohlášení se vztahují pouze na přístroje instalované a prodávané v zemích Evropské unie a podléhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektroodpadu platit jiné předpisy.

17. Odstraňování poruch

Porucha Možná	Řešení
Motor se nerozběhne	Chybí síťové napětí Zkontrolujte zajištění
	Vadný připojovací kabel	Nechte zkontrolovat, resp. vyměnit kvalifikovaným elektrikářem
Motor vypíná	Motor je přetížen Nechte motor vychladnout
	Otvory pro přivádění a odvádění vzduchu na jednotce motoru jsou znečištěné	Otvory pro přivádění a odvádění vzduchu vyčistěte
Motor běží, buben zůstává stát	Klínový řemen prokluzuje	Vyměňte klínový řemen

5. Bezpečnostné upozornenia

Všeobecné bezpečnostné upozornenia

- Čistiace, údržbové práce a odstraňovanie porúch vykonávajte len pri vypnutom motore. Vytiahnite sie-t'ovú zástrčku!

DE	erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel	PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
GB	hereby declares the following conformity under the EU Directive and standards for the following article	HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek	HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article
SK	prehlasuje nasledujúcu zhodu podla smernice EÚ a noriem pre výrobok	SI	izjavlja sledeco skladnost z EU-direktivo in normami za artikel

Marke / Brand / Marque: SCHEPPACH

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelné nepoužitelnou následkem materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Záruka SK
