MANUAL DE UTILIZADOR MIX160 SCHEPPACH

Betoneira Tradução do manual de operação original

Explicação dos símbolos no aparelho Leia e siga o manual de utilização e as indicações de segurança antes da colocação em funcionamento! Instale a betoneira em posição horizontal sobre uma base plana e estável! A betoneira não pode ser movimentada quando estiver em funcionamento! Manter o aparelho afastado de pessoas não autorizadas e de crianças! O aparelho tem isolamento de proteção! Atenção! A classe de proteção só será mantida se, em caso de assistência técnica, forem utilizados materiais de isolamento de origem e se não forem alteradas as distâncias de isolamento. Desligar a cha de rede antes de proceder à limpeza ou manutenção! Size: 20 (mm) 40 (mm)Ø 25 mm129 x 70 A betoneira só pode ser operada com o dispositivo de proteção completo e fechado! Usar vestuário de proteção! Não tocar no tambor em movimento! Cuidado! Perigo de esmagamento na coroa dentada! Instruções de montagem! Ver: Montagem, montar a parte superior do tambor (g. 6) O produto cumpre as diretivas europeias em vigor. O produto está em conformidade com as diretivas sérvias aplicáveis.www.scheppach.com

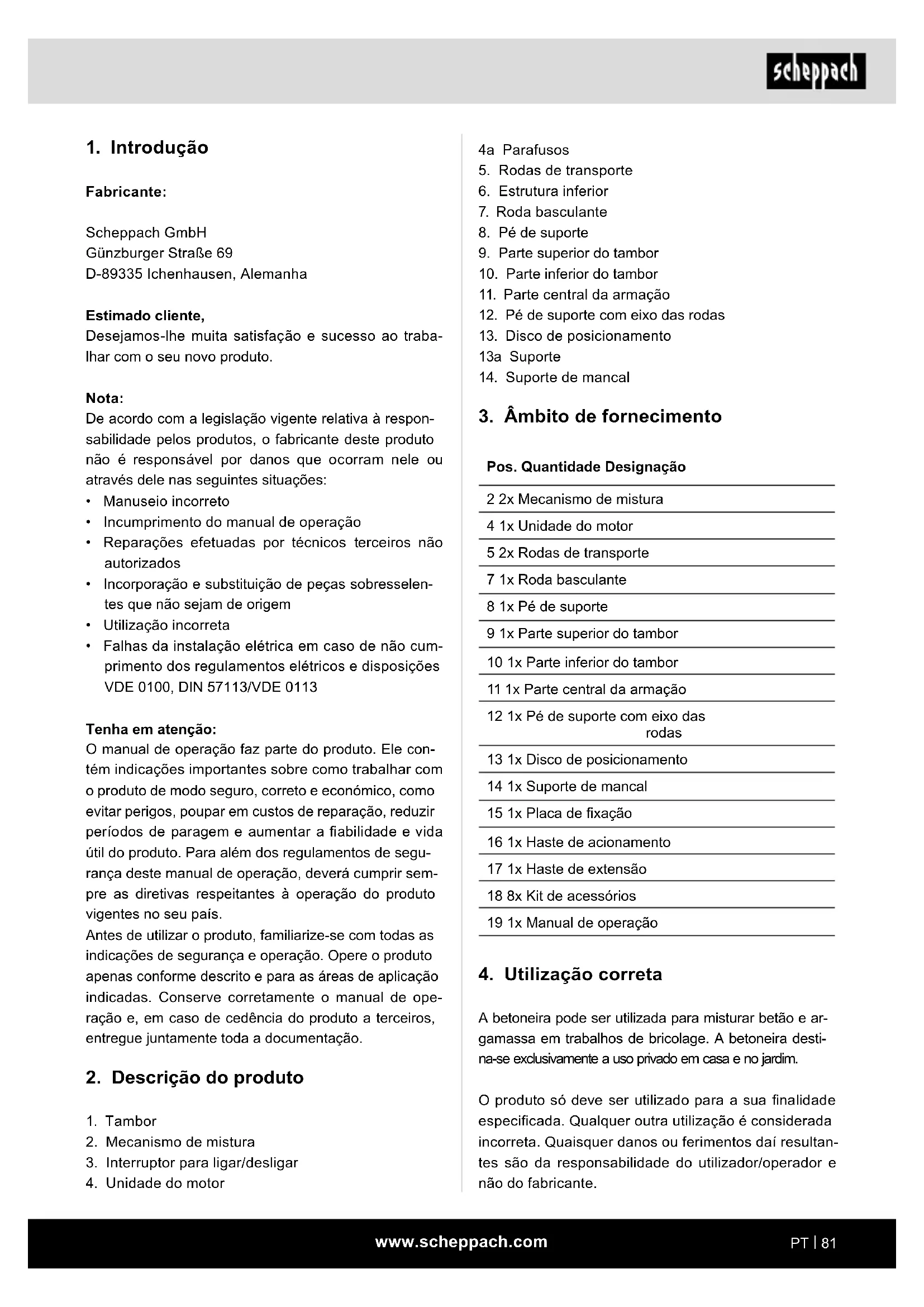

Conteúdo: Página: 1. Introdução .......................................................................................................... 81

2. Descrição do produto ........................................................................................ 81

3. Âmbito de fornecimento..................................................................................... 81

4. Utilização correta ............................................................................................... 81

5. Indicações de segurança .................................................................................. 82

9. Montagem / Antes da colocação em funcionamento ........................................ 84

10. Colocação em funcionamento ........................................................................... 86

16. Eliminação e reciclagem.................................................................................... 89

11. Parte central da armação

Pos. Quantidade Designação 2 2x Mecanismo de mistura 4 1x Unidade do motor 5 2x Rodas de transporte 7 1x Roda basculante 8 1x Pé de suporte 9 1x Parte superior do tambor 10 1x Parte inferior do tambor 11 1x Parte central da armação 12 1x Pé de suporte com eixo das rodas 13 1x Disco de posicionamento 14 1x Suporte de mancal 15 1x Placa de xação 16 1x Haste de acionamento 17 1x Haste de extensão 18 8x Kit de acessórios 19 1x Manual de operação

4. Utilização correta

A betoneira pode ser utilizada para misturar betão e ar- gamassa em trabalhos de bricolage. A betoneira desti- na-se exclusivamente a uso privado em casa e no jardim. O produto só deve ser utilizado para a sua nalidade especicada. Qualquer outra utilização é considerada incorreta. Quaisquer danos ou ferimentos daí resultan- tes são da responsabilidade do utilizador/operador e não do fabricante.

Fabricante: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Alemanha Estimado cliente, Desejamos-lhe muita satisfação e sucesso ao traba- lhar com o seu novo produto. Nota: De acordo com a legislação vigente relativa à respon- sabilidade pelos produtos, o fabricante deste produto não é responsável por danos que ocorram nele ou através dele nas seguintes situações:

• Incumprimento do manual de operação

• Reparações efetuadas por técnicos terceiros não autorizados

• Incorporação e substituição de peças sobresselen- tes que não sejam de origem

• Utilização incorreta

• Falhas da instalação elétrica em caso de não cum- primento dos regulamentos elétricos e disposições

VDE 0100, DIN 57113/VDE 0113

Tenha em atenção: O manual de operação faz parte do produto. Ele con- tém indicações importantes sobre como trabalhar com o produto de modo seguro, correto e económico, como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a abilidade e vida útil do produto. Para além dos regulamentos de segu- rança deste manual de operação, deverá cumprir sem- pre as diretivas respeitantes à operação do produto vigentes no seu país. Antes de utilizar o produto, familiarize-se com todas as indicações de segurança e operação. Opere o produto apenas conforme descrito e para as áreas de aplicação indicadas. Conserve corretamente o manual de ope- ração e, em caso de cedência do produto a terceiros, entregue juntamente toda a documentação.

2. Descrição do produto

4. Unidade do motorwww.scheppach.com

5. Indicações de segurança

Indicações de segurança gerais m AVISO: se utilizar ferramentas elétricas, deve- rão ser seguidas as regras básicas de segurança apresentadas em seguida, de modo a reduzir o ris- co de incêndio, choque elétrico e ferimentos. Leia todas as instruções antes de trabalhar com este aparelho.

• Observe todas as indicações de segurança e de pe- rigo no aparelho.

• Mantenha todas as instruções de segurança e ad- vertências no produto completas e legíveis.

• Os dispositivos de segurança no produto não po- dem ser desmontados ou inutilizados.

• Verique os cabos de ligação à rede. Não utilize ca- bos de ligação com defeito.

• Antes da colocação em funcionamento, verique o funcionamento correto do aparelho.

• Mantenha pessoas não autorizadas e crianças afas- tadas da betoneira.

• Não é permitido o uso por pessoas que se encontrem sob o efeito de álcool, drogas ou medicamentos.

• O operador tem a obrigação de usar o seu equipa- mento de proteção individual (EPI).

• Cuidado durante o trabalho: Perigo de ferimentos nas peças em rotação.

• Realize trabalhos de limpeza e manutenção e re- soluções de falhas apenas com o motor desligado. Retire a cha de rede da tomada!

• Os trabalhos de instalação, reparação e manuten- ção na instalação elétrica podem ser realizados apenas por pessoal especializado.

• Todos os dispositivos de proteção e segurança de- vem voltar a ser montados imediatamente após a con- clusão dos trabalhos de reparação ou manutenção.

• Se abandonar o local de trabalho, desligue o motor e retire a cha de rede da tomada!

• Garanta sempre uma iluminação suciente. Uma má iluminação pode aumentar signicativamente o perigo de ferimentos!

• Em caso de perigo, desligue o aparelho e retire a cha de rede da tomada!

• Nunca coloque as mãos em peças rotativas da má- quina quando esta estiver em funcionamento. Existe perigo de captura/enrolamento por parte do tambor em rotação ou das ferramentas de mistura em ro- tação. Faz igualmente parte da utilização correta o cumpri- mento das indicações de segurança, assim como das instruções de montagem e das indicações de opera- ção no manual de instruções. As pessoas responsáveis pela operação e manutenção da ferramenta deverão estar familiarizadas com a mes- ma e ser instruídas relativamente aos possíveis perigos. Qualquer alteração no produto isenta o fabricante de toda e qualquer responsabilidade por danos daí resul- tantes. O produto só pode ser operado com peças e acessó- rios originais do fabricante. As instruções de segurança e de manutenção, os pro- cedimentos de trabalho do fabricante, bem como as dimensões constantes nos Dados Técnicos devem ser observados. Tenha em atenção que os nossos produtos não foram construídos para utilização em ambientes comerciais, artesanais ou industriais. Não assumimos qualquer garantia, se o produto for utilizado em ambientes co- merciais, artesanais, industriais ou equivalentes. O fabricante não se responsabiliza por danos causa- dos pela utilização indevida ou operação incorreta. Explicação das palavras de sinalização no manual de instruções m PERIGO Palavra de sinalização para identicar uma situação iminentemente perigosa que, se não for evitada, resultará em morte ou ferimentos graves. m CUIDADO Palavra de sinalização para identicar uma situação potencialmente perigosa que, se não for evitada, poderá resultar em ferimentos menores ou moderados. ATENÇÃO Palavra de sinalização para identicar uma situação potencialmente perigosa que, se não for evitada, poderá resultar em danos materiais ao produto ou património/propriedade.www.scheppach.com

• Evite colocações em funcionamento acidentais da máquina: Certique-se de que o botão para ligar/ desligar se encontra em “0” antes de ligar a cha à tomada.

• Utilize a ferramenta recomendada neste manual de operação. Obterá assim rendimentos ótimos da sua máquina.

• Mantenha as suas mãos longe da área de trabalho, se o produto estiver em funcionamento. m Aviso! Esta ferramenta elétrica cria um campo ele- tromagnético durante o funcionamento. Esse campo poderá, sob determinadas circunstâncias, afetar im- plantes médicos ativos e passivos. Para reduzir o risco de ferimentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do seu im- plante antes de operarem a ferramenta elétrica.

MIX160 MIX180 Motor 230 V / 50 Hz 230 V / 50 Hz Potência do motor 0.65 kW 0.8 kW Velocidade máx. do tambor

Capacidade 160 l 180 l Diâmetro da abertu- ra do tambor 390 mm 390 mm Grau de proteção IP45D IP45D Modo de operação* S6 30% S6 30% Classe de proteção II II Dimensões 1260 x 850 x 1350 mm 1260 x 850 x 1400 mm Peso 53.8 kg 56.5 kg Reservam-se alterações técnicas! *S6 30 %: operação contínua com carga intermitente (duração de ciclo de 10 min.) Para que o motor não aqueça para além dos limites permitidos, ele deve ser operado durante 30% da dura- ção de ciclo à potência nominal indicada e de seguida durante 70% da duração de ciclo sem carga.

• O aparelho não deve ser operado durante a sua deslocação para outro local!

• O aparelho apenas deve ser posicionado sobre uma superfície plana!

• Existe o perigo de inalação de vapores e pós tóxicos. Indicações de segurança adicionais para betoneiras

• A betoneira só pode ser colocada em funcionamen- to se estiver completamente montada.

• Antes da colocação em funcionamento, verique os cabos de ligação quanto a danos.

• Use sapatos de segurança, luvas, óculos de prote- ção e máscara respiratória.

• Mantenha as mãos e os pés longe das peças mó- veis.

• Não agarre no tambor de mistura em funcionamento.

• Não insira objetos no tambor de mistura em movi- mento, p. ex. uma pá.

• Perigo de ferimento enquanto o tambor de mistura estiver em rotação.

• A betoneira só deve ser operada com peças sobres- selentes de origem.

• As reparações na betoneira só poderão ser efetua- das por empresas especializadas autorizadas.

• Se estiver pronta para funcionamento, a betoneira não deve ser deixada sem supervisão.

O produto foi construído segundo as mais recen- tes normas técnicas e as normas de segurança reconhecidas. No entanto, poderão surgir riscos residuais durante os trabalhos.

• Perigo de ferimentos nas peças em rotação.

• Risco para a saúde devido à eletricidade em caso de utilização incorreta de cabos elétricos.

• Antes de efetuar trabalhos de ajuste ou de manu- tenção, desligue o motor e retire a cha de rede da tomada.

• Além disso, poderão existir riscos residuais não evidentes, apesar de terem sido tomadas todas as medidas relevantes.

• Os riscos residuais podem ser minimizados, se forem seguidas as "Indicações de segurança", a "Utilização correta" e o manual de operação na sua generalidade.www.scheppach.com

9. Montagem / Antes da colocação em

funcionamento m Atenção! É imprescindível montar o aparelho por completo antes da colocação em funcionamento! Para facilitar a montagem, a mesma deve ser efetuada por duas pessoas. Os sacos de acessórios (A a H) contêm todas as peças pequenas necessárias para a montagem (ver g. 3). Ferramentas necessárias para a montagem (não in- cluídas no âmbito de fornecimento):

• 2 chaves de boca tamanho 10

• 2 chaves de boca tamanho 13

• 1 chave de boca tamanho 16

acessórios A) (g. 4)

1. Coloque as rodas de transporte (5) em cada lado

do pé de suporte com eixo das rodas (12).

2. Coloque agora uma arruela em cada lado do eixo

3. Insira um contrapino no orifício exterior de cada

pontas dos contrapinos para fora com um alicate combinado adequado (não incluído no âmbito de fornecimento).

9.2 Montagem do pé de suporte (8) da haste de

acionamento (16) e da haste de extensão (17) na parte central da armação (11) (saco de acessórios B) (g. 5)

1. Segure o pé de suporte (8) contra a parte central

da armação (11), tal como ilustrado. Selecione os orifícios corretos para que o pé de suporte (8) se encontre na posição mais baixa.

3. Fixe cada parafuso com uma anilha, uma arruela

de segurança e uma porca M8.

4. Aperte todos os parafusos com a ajuda de duas

chaves de boca (tamanho 13) (não incluídas no âmbito de fornecimento).

5. Conduza a haste de acionamento (16), a partir de

baixo, através do suporte previsto para o efeito. Ruído e vibração m Aviso: o ruído pode ter efeitos graves para a sua saúde. Se o ruído da máquina exceder os 85 dB, use uma proteção auditiva adequada. Valores característicos do ruído Os valores de ruído foram determinados de acordo com a Diretiva 2005/88/CE. MIX160 MIX180 Nível de pressão sonora L

Nível de potência sonora L

1,20 dB 1,40 dB Nível de potência acústica garantido L

• A betoneira deve ser retirada da embalagem por duas pessoas.

• Remova o material de embalagem, assim como as xações de embalagem/transporte (se presentes).

• Verique se o âmbito de fornecimento está completo.

• Inspecione o aparelho e os acessórios quanto a da- nos de transporte. O fornecedor deve ser noticado imediatamente no caso de reclamações. Não são aceites reclamações tardias.

• Guarde a embalagem até ao m do período de ga- rantia, se possível.

• Antes da utilização, familiarize-se com o produto, recorrendo ao manual de operação.

• Utilize apenas peças originais como acessórios e também como peças de desgaste e sobresselentes. Pode obter peças sobresselentes junto do seu re- vendedor especializado.

• No caso de encomendas, indique os números de referência, bem como o tipo e o ano de construção do produto. m PERIGO! O aparelho e o material de embalamento não são brinquedos! As crianças não devem brincar com sacos de plástico, películas e peças pequenas! Risco de ingestão e asxia!www.scheppach.com

9.5 Montagem do mecanismo de mistura (2)

(saco de acessórios E) (g. 8)

1. Insira um parafuso Phillips M10x20 a partir de fora

em cada lado da parte inferior do tambor (10).

2. Coloque uma arruela de borracha em cada parafu-

so Phillips inserido na parte inferior do tambor (10).

3. Coloque agora o mecanismo de mistura (2) nos

parafusos Phillips montados e xe-o com uma ani- lha, uma arruela de segurança e uma porca M10 em cada lado.

4. O mecanismo de mistura (2) só é apertado depois

da montagem da parte superior do tambor (9).

9.6 Montagem da parte superior do tambor (9)

(saco de acessórios F) (g. 9)

1. Coloque a parte superior do tambor (9) em cima

da parte inferior do tambor (10). Assegure-se de que os orifícios de xação das partes inferior e su- perior do tambor estão alinhados.

2. Atenção! Os autocolantes com setas indicam o

alinhamento exato entre a parte inferior do tambor (10) e a parte superior do tambor (9).

3. Fixe a parte superior do tambor (9) com dez para-

fusos M8x20, arruelas de segurança e arruelas.

4. Aperte os parafusos de modo cruzado com uma

chave de boca tamanho 13 (não incluída no âmbito de fornecimento).

5. Insira um parafuso Phillips M10x20 a partir de fora

em cada lado da parte superior do tambor (9).

6. Coloque uma arruela de borracha em cada parafu-

mistura (2) colocando-o em cima dos parafusos Phillips montados imediatamente antes. Fixe-o com uma anilha, uma arruela de segurança e uma porca M10 em cada parafuso.

8. Por m, aperte todos os quatro parafusos na parte

inferior do tambor (10) e na parte superior do tam- bor (9) com uma chave de fendas Phillips e uma chave de boca tamanho 16 (não incluídas no âm- bito de fornecimento).

9.7 Montagem da roda basculante (7) com disco

2. Fixe-a ao suporte (13a) com ambos os parafusos

sextavados M8x20 e uma anilha, uma arruela de segurança e uma porca M8 em cada parafuso.

6. Coloque a mola a partir de cima em cima da has-

te de acionamento (16) e segure-a nessa posição mediante a inserção do contrapino no orifício in- ferior.

7. Una a haste de acionamento (16) e a haste de

extensão (17) com o parafuso sextavado M6x30. Fixe-o parafuso com uma porca M6.

8. Aperte o parafuso com a ajuda de duas chaves

de boca (tamanho 10) (não incluídas no âmbito de fornecimento).

9.3 Montagem do pé de suporte com eixo das ro-

das (12) e das rodas de transporte (5) na parte central da armação (11) (saco de acessórios C) (g. 6)

1. Segure o pé de suporte com eixo das rodas (12)

contra a parte central da armação (11), tal como ilustrado.

3. Fixe cada parafuso com uma anilha, uma arruela

de segurança e uma porca M8.

4. Aperte todos os parafusos com a ajuda de duas

chaves de boca (tamanho 13) (não incluídas no âmbito de fornecimento).

9.4 Montagem da parte inferior do tambor (10)

(saco de acessórios D) (g. 7)

1. Coloque o suporte de mancal (14) no local previsto

para o efeito na parte inferior do tambor (10), tal como ilustrado.

2. Fixe a parte inferior do tambor (10) com o anel de

retenção (ver gura).

3. Ao mesmo tempo, insira o mancal da parte infe-

rior do tambor (10) com o suporte de mancal (14) pré-montado nas aberturas da estrutura inferior. Certique-se de que o suporte de mancal (14) se encontra por cima do pé de suporte com eixo das rodas (12).

4. Tenha em atenção a posição do orifício.

5. Insira o parafuso sextavado M8x65 no orifício.

6. Fixe o parafuso com uma anilha, uma arruela de

segurança e uma porca M8.

7. Fixe o lado oposto com a placa de xação (15) e

ambos os parafusos sextavados M8x20.

8. Fixe cada parafuso com uma anilha, uma arruela

de segurança e uma porca M8.

9. Aperte todos os parafusos com a ajuda de duas

chaves de boca (tamanho 13) (não incluídas no âmbito de fornecimento).www.scheppach.com

m ATENÇÃO! Perigo de ferimentos! Um tambor de mistura em rotação pode provocar fe- rimentos. - Não agarre no tambor de mistura em funciona- mento. - Não insira objetos no tambor de mistura em movi- mento, p. ex. uma pá.

1. Ligue um cabo de prolongamento adequado ao

cabo de ligação da betoneira.

2. Ligue o cabo de prolongamento a uma tomada.

3. Prima o interruptor para ligar/desligar (3) “I” (botão

tão vermelho) para desligar o aparelho.

10.2.1 Proteção térmica

Em caso de sobrecarga e de sobreaquecimento, a desconexão de proteção integrada desliga o aparelho por motivos de segurança.

para ligar/desligar (5) “I” (botão verde).

10.3 Mudar a posição do tambor (1) (g. 1, 12a/12b)

Para a produção de betão ou de argamassa, a betonei- ra tem de estar engatada numa determinada posição de mistura. Apenas a posição de mistura correta asse- gura os melhores resultados de mistura e garante um decurso sem falhas do trabalho.

1. Para mudar a posição do tambor (1), segure sem-

haste de acionamento (16) para baixo com o pé. Isto faz com que ela se desengate do disco de po- sicionamento (13).

3. Bascule o tambor (1) até à posição corresponden-

te ao material que pretende misturar.

4. Fig. 12a: posição do tambor para a produção de

5. Fig. 12b: posição do tambor para a produção de

6. Quando o tambor (1) estiver na posição pretendi-

da, volte a engatar a haste de acionamento (16) no disco de posicionamento (13). Tenha em mente que os parafusos devem ser in- seridos de dentro para fora.

3. Por m, aperte os parafusos com duas chaves de

boca (tamanho 13) (não incluídas no âmbito de fornecimento).

9.8 Montagem da unidade do motor (4) (saco de

acessórios H) (g. 11)

1. Posicione a unidade do motor (4) de modo a que

os pinos roscados quem alinhados com os ori- fícios.

2. Coloque agora a unidade do motor (4) completa-

3. De seguida, xe a unidade do motor (4) com duas

anilhas e duas porcas de travamento M8 nos pinos roscados.

4. Insira o parafuso sextavado M8x70 através do su-

porte na unidade do motor (4) no orifício na parte central da armação (11).

5. Fixe o parafuso com uma anilha, uma arruela de

segurança e uma porca M8.

6. Aperte todos os parafusos e porcas com a ajuda

de duas chaves de boca (tamanho 13) (não incluí- das no âmbito de fornecimento).

10. Colocação em funcionamento

m Atenção! É imprescindível montar o aparelho por completo antes da colocação em funcionamento! Operar a betoneira apenas se nenhuma peça estiver em falta (por ex.º tampas de proteção) nem com defeito e se o cabo de ligação não apresentar danos.

• Instalar a betoneira em posição horizontal, sobre uma base plana e estável. Evite o afundamento da máquina no solo.

• Não instalar a betoneira sobre o cabo de ligação!

• Instale o cabo de ligação de modo que não possa ser vincado, esmagado ou de outro modo danicado. Nota: Tem de ser possível bascular o tambor para a direita e para a esquerda. Para esvaziar o tambor, tem de haver espaço por baixo do tambor para um recipiente ade- quado (p. ex. uma caixa para argamassa). Ao instalar a máquina, certique-se de que xa assegurado um esvaziamento desimpedido do tambor de misturas.www.scheppach.com

Isto faz com que ela se desengate do disco de po- sicionamento (14).

11. Ligação elétrica

O motor elétrico instalado está ligado pronto a ser uti- lizado. A ligação cumpre as normas VDE e DIN rele- vantes. A conexão de rede por parte do cliente, assim como a linha de prolongamento utilizada, deverão correspon- der a essas normas.

11.1 Cabos de ligação elétrica com defeito

Ocorrem muitas vezes danos de isolamento em cabos de ligação elétrica. As causas para tal poderão ser:

• Pontos de pressão se os cabos forem conduzidos através de janelas ou portas.

• Pontos de dobragem devido a uma xação ou con- dução incorreta do cabo de ligação.

• Pontos de corte devido a passagem de veículo por cima do cabo de ligação.

• Danos de isolamento devido a puxar com força da tomada.

• Fissuras devido ao envelhecimento do isolamento. Tais cabos de ligação elétrica danicados não devem ser utilizados e representam perigo de vida devido aos danos no isolamento. Inspecione regularmente os cabos de ligação elétrica quanto a danos. Durante a inspeção, certique-se de que o cabo de ligação não está ligado à rede elétrica. Os cabos de ligação elétrica devem corresponder às normas VDE e DIN relevantes. Utilize apenas cabos de ligação com a marcação H07RN. É obrigatória uma impressão da designação do tipo no cabo de ligação. No caso do motor de corrente alternada monofásica, recomendamos, para máquinas com uma corrente de arranque alta (a partir de 3000 watts), uma proteção de C 16A ou K 16A!

m AVISO! Perigo de ferimentos! O produto pode arrancar inesperadamente e, dessa forma, causar ferimentos.

10.4 Enchimento (g. 12a + 12b)

m ATENÇÃO! Perigo para a saúde e de ferimentos! A inalação de pó pode provocar danos para a saúde. Não toque em cimento ou aditivos sem luvas de pro- teção. - Utilize uma máscara de proteção respiratória. - Use luvas de proteção e nunca agarre no tambor de mistura em funcionamento. m AVISO! Perigo de tombo! Certique-se da estabilidade da betoneira antes de encher. - Apenas opere a betoneira sobre uma base rme e plana (estável). - Ao encher ou com o tambor em funcionamento, nunca altere a posição da betoneira. - Apenas opere a betoneira sobre uma base rme e plana (estável).

1. Prima o interruptor para ligar/desligar (3) “I” (botão

verde) para ligar o aparelho.

2. Verique a posição de mistura no disco de posi-

3. Fig. 12a: posição do tambor para a produção de

4. Fig. 12b: posição do tambor para a produção de

tambor (1) em funcionamento. Não encha exces- sivamente o tambor (1). Cuidado! Perigo causado pelas peças em movimento!

6. Não atire o material com grande impulso para den-

tro do tambor (1), para evitar a sua aderência ao fundo do tambor (1). Adicione o material em pe- quenas quantidades porcionadas.

7. Antes de encher, certique-se de que a abertu-

ra do tambor (1) está orientada de modo a que o material que pretende misturar não possa cair do tambor (1). Nota: para a composição e qualidade do material que pretende misturar, consulte um prossional.

10.5 Esvaziamento (g. 12c)

1. Coloque um recipiente apropriado (p. ex. uma

caixa para argamassa) por baixo do tambor (1). Certicar-se de que não cai mistura para o chão.

2. Desbloqueie o dispositivo de basculamento pu-

xando a roda basculante (1) na sua direção.www.scheppach.com

uma cinta de amarração.

6. Não eleve a betoneira com uma grua.

13.2 Transporte no local de trabalho (g. 13d)

1. Solte o dispositivo de basculamento acionando a

haste de acionamento (16) para baixo com o pé. Isto faz com que ela se desengate do disco de po- sicionamento (13).

2. Coloque agora o tambor (1) com a abertura de en-

chimento a apontar para baixo.

3. Para um transporte curto, incline ligeiramente a

Armazene o aparelho e os seus acessórios num local escuro, seco, ao abrigo de temperaturas negativas e fora do alcance das crianças. A temperatura ideal de armazenagem situa-se entre 5 e 30 ˚C. Cubra a betoneira para a proteger do pó e da humi- dade. Guarde o manual de operação junto da ferramenta elétrica.

m AVISO! Perigo de ferimentos! O produto pode arrancar inesperadamente e, dessa forma, causar ferimentos. - Desligue o motor antes de quaisquer trabalhos de manutenção. - Remova a cha de rede antes de quaisquer tra- balhos de manutenção.

15.1 Vericar a tensão da correia (g. 11a)

A tensão da correia está corretamente ajustada de fábrica. Não é possível reajustar a tensão da correia.

1. Retire a cobertura da unidade do motor (4) desa-

pertando os parafusos (4a) na unidade do motor (4). Para isso, utilize uma chave de fendas Phillips (não incluída no âmbito de fornecimento).

2. Verique a tensão da correia. Pressionando a cor-

reia com o dedo, ela deverá ceder aprox. 5 mm.

3. Volte a colocar a cobertura da unidade do motor

(4) e aparafuse os parafusos (4a). Para isso, utili- ze uma chave de fendas Phillips (não incluída no âmbito de fornecimento). - Desligue o motor antes de quaisquer trabalhos de limpeza e manutenção. - Remova a cha de rede antes de quaisquer tra- balhos de limpeza. NOTA! Risco de danos! A penetração de água na unidade do motor pode resul- tar em danos no motor. Não bata no tambor de mistura com objetos duros (martelos, pás, etc.). Um tambor de mistura abaulado prejudica o processo de mistura e faz com que seja mais difícil limpar o tambor. - Limpe o produto com uma escova ou uma espá- tula. - Não mergulhe o produto em água ou outros lí- quidos, nem limpe a unidade do motor com um limpador de alta pressão. Recomendamos a limpeza exaustiva do interior e ex- terior do aparelho imediatamente após cada utilização. A sujidade nunca deve ser removida com um martelo, uma pá ou um objeto semelhante. Após cada utilização da betoneira:

1. Limpe o tambor (1) com água e remova o cimento

e as incrustações de argamassa com uma escova ou uma espátula.

2. Para a limpeza do interior do tambor, deixe algu-

mas pás de gravilha com água circular dentro do mesmo.

m AVISO! Perigo de ferimentos! O produto pode arrancar inesperadamente e, dessa forma, causar ferimentos. - Desligue o motor antes do transporte. - Retire a cha de rede da tomada.

13.1 Transporte com um veículo (g. 13d)

1. Solte o dispositivo de basculamento acionando a

haste de acionamento (16) para baixo com o pé. Isto faz com que ela se desengate do disco de po- sicionamento (13).

2. Coloque agora o tambor (1) com a abertura de en-

chimento a apontar para baixo.

3. Remova os parafusos do pé de suporte (8) e do pé

Notas relativas à legislação alemã sobre aparelhos elétricos e eletrónicos (ElektroG) Os aparelhos elétricos e eletrónicos usa- dos não pertencem no lixo doméstico, de- vendo ser alvo de uma recolha ou elimina- ção separadas!

• As baterias e pilhas usadas que não estejam monta- das de modo xo no aparelho usado devem ser reti- radas sem as destruir antes da entrega do aparelho! A sua eliminação é regulada pela legislação relativa a baterias.

• Os proprietários ou utilizadores de aparelhos elétri- cos e eletrónicos são legalmente obrigados a devol- ver os mesmos após a sua utilização.

• O utilizador nal tem a responsabilidade pela elimi- nação dos seus dados pessoais no aparelho usado a ser eliminado!

• O símbolo do caixote do lixo riscado signica que aparelhos usados elétricos ou eletrónicos não de- vem ser eliminados no lixo doméstico.

• Os aparelhos usados elétricos e eletrónicos podem ser entregues sem custos nos seguintes pontos: - Centros de recolha ou de eliminação públicos (p. ex., depósitos municipais). - Pontos de venda de aparelhos elétricos (lojas físicas e online), desde que o revendedor este- ja obrigado a aceitar a devolução ou a aceite de livre vontade. - Pode entregar sem custos até três aparelhos elétricos usados com um comprimento de até 25 centímetros ao fabricante sem que tenha de comprar um aparelho novo ou a outro centro de recolha autorizado na sua vizinhança. - Para se informar acerca de condições de devo- lução adicionais dos fabricantes e distribuidores, queira entrar em contacto com o respetivo servi- ço de apoio ao cliente.

• Em caso de fornecimento de um aparelho elétrico novo por parte do fabricante a um domicílio, este pode efetuar a recolha sem custos do aparelho elétrico usado a pedido do utilizador nal. Para tal, entre em contacto com o serviço de apoio ao cliente do fabricante.

• Estas declarações são apenas válidas para apare- lhos que sejam instalados e vendidos nos países da União Europeia e que estejam sujeitos à Diretiva Europeia 2012/19/UE. Em países fora da União Eu- ropeia, a eliminação de aparelhos usados elétricos e eletrónicos poderá estar regulada por outra legis- lação divergente.

15.2 Substituir a correia

As correias são peças de desgaste que têm de ser substituídas após um período determinado.

1. Retire a cobertura da unidade do motor (4) desaper-

3. O lado estriado da nova correia em V deve apontar

para fora durante a colocação. Assegure-se de que monta primeiro a parte inferior da correia em V.

4. Verique a tensão da correia. Pressionando a cor-

reia com o dedo, ela deverá ceder aprox. 5 mm. Não é possível voltar a esticar a correia.

5. Volte a colocar a cobertura da unidade do motor

(4) e aparafuse os parafusos (4a).

15.3 Ligações e reparações

As ligações e reparações do equipamento elétrico só devem ser executadas por um eletricista. Em caso de dúvidas, indique os seguintes dados:

• Tipo de corrente do motor

• Dados da placa de características da máquina

15.4 Informações de assistência

Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a uti- lização ou natural e que as peças seguintes são neces- sárias como consumíveis. Peças de desgaste*: Correia

• Não obrigatoriamente incluídas no âmbito de forne- cimento! Entre em contacto com o nosso centro de assistência para obter peças sobresselentes e acessórios. Para isso, utilize o código QR na capa.

16. Eliminação e reciclagem

Notas relativas à embalagem Os materiais de embalagem são recicláveis. Elimine as embala- gens de forma respeitadora do ambiente.www.scheppach.com

17. Resolução de problemas

Falha Causa possível Resolução O motor não funciona Falta tensão de rede Vericar o fusível Cabo de ligação com defeito Pedir a um eletricista para inspecio- nar, eventualmente substituir Motor desliga-se Motor sobrecarregado Deixar o motor arrefecer As aberturas de admissão e de escape de ar na unidade do motor estão sujas Limpar as aberturas de admissão e de escape de ar Motor em funcionamento, tambor parado A correia em V escorrega Substituir a correia em Vwww.scheppach.com

18. Declaração de conformidadewww.scheppach.com
