MIX160 - Cementa maisītājs SCHEPPACH - Bezmaksas lietošanas instrukcija

Produkta veids	Betona maisītājs (cementa maisītājs)
Zīmols	Scheppach
Modelis	MIX160
Izmēri (G × P × A)	1260 × 850 × 1350 mm
Svars	53,8 kg
Elektroapgāde	230 V / 50 Hz, vienfāzes
Motora jauda	0,65 kW
Tvertnes tilpums	160 litri
Maksimālais bungas apgriezienu skaits	29,5 min⁻¹
Bungas atvēruma diametrs	390 mm
Aizsardzības indekss	IP45D
Darbības režīms	S6 30% (nepārtraukts ar ekspozīcijas slodzi)
Aizsardzības klase	II
Pilnas slodzes strāva	2,94 A
Skaņas spiediena līmenis (L_pA)	69,75 dB(A)
Garantētais skaņas jaudas līmenis (L_WA)	93 dB(A)
Paredzētais lietojums	Betona un javas maisīšana mājsaimniecības vajadzībām
Drošības ierīces	Termiskā aizsardzība, avārijas apturēšana, bloķējama pagriešanas ierīce
Transportēšanas riteņi	2 transportēšanas riteņi + 1 grozāms ritenis
Ieteicamā apkope	Tīrīšana pēc katras lietošanas, periodiska siksnas pārbaude
Dilstošās daļas	Ķīļsiksnas
Garantija	Likumā noteiktā garantija (bojātās detaļas tiek bez maksas nomainītas)

Bieži uzdotie jautājumi - MIX160 SCHEPPACH

Kā salikt betona maisītāju MIX160 ?

Montāžai nepieciešami divi cilvēki. Vispirms piestipriniet transportēšanas riteņus pie ass, pēc tam uzstādiet atbalsta kāju, darbības stieni un rāmja centrālo daļu. Pēc tam salieciet bungas apakšējo un augšējo daļu, uzstādiet maisīšanas mehānismu, grozāmo riteni un visbeidzot motora bloku. Izmantojiet komplektā iekļautās atslēgas (SW10, SW13, SW16) un sekojiet rokasgrāmatas shēmām.

Kāda ir betona maisītāja MIX160 maksimālā ietilpība?

Bungas ietilpība ir 160 litri. Nepārsniedziet šo daudzumu, lai izvairītos no pārslodzes un nodrošinātu viendabīgu maisījumu.

Kā iedarbināt un apturēt betona maisītāju?

Pievienojiet ierīci kontaktligzdai. Nospiediet zaļo pogu « I» uz ieslēgšanas/izslēgšanas slēdža, lai iedarbinātu, un sarkano pogu « 0», lai apturētu. Pārkaršanas gadījumā termiskā aizsardzība izslēdz motoru; pirms atkārtotas iedarbināšanas ļaujiet tam atdzist 15 minūtes.

Kādi ir svarīgākie drošības norādījumi?

Vienmēr valkājiet individuālās aizsardzības līdzekļus: drošības apavus, cimdus, aizsargbrilles un respiratoru. Nekad neievietojiet rokas rotējošā bungā. Novietojiet iekārtu uz līdzenas un stabilas virsmas. Pirms jebkādas apkopes atvienojiet kontaktdakšu.

Kā regulēt bungas slīpumu dažādiem maisījumiem?

Izmantojiet kāju, lai darbinātu darbības stieni, atbrīvojot fiksatoru. Pagrieziet bungu vēlamajā pozīcijā: javas pozīcija (12.a attēls) vai betona pozīcija (12.b attēls). Atlaidiet stieni, lai nofiksētu.

Kā tīrīt betona maisītāju pēc lietošanas?

Izslēdziet motoru un atvienojiet kontaktdakšu. Notīriet bungas iekšpusi un ārpusi ar suku vai skrāpi. Pret iestrēgušiem atlikumiem ieberiet dažas lāpstas grants ar ūdeni un ļaujiet griezties. Nekad neiegremdējiet motora bloku un neizmantojiet augstspiediena tīrītāju.

Kā transportēt betona maisītāju?

Īsa transportēšana: novietojiet bungu ar atvērumu uz leju un nolieciet iekārtu uz riteņiem. Transportēšanai ar transportlīdzekli ievelciet atbalsta kāju un nostipriniet betona maisītāju ar siksnu, lai novērstu slīdēšanu.

Ko darīt, ja motors neiedarbojas?

Vispirms pārbaudiet tīkla spriegumu un drošinātāju. Ja pieslēguma kabelis ir bojāts, lieciet to nomainīt elektriķim. Ja motors apstājas darbības laikā, pagaidiet, kamēr tas atdziest, un notīriet motora bloka ventilācijas atveres.

Kā pārbaudīt un nomainīt ķīļsiksnu?

Atvienojiet ierīci. Noņemiet motora bloka vāku, atskrūvējot skrūves. Nospiediet siksnu: tai vajadzētu iespiesties apmēram 5 mm. Ja tā ir nolietota, nomainiet to, novietojot rievoto pusi uz ārpusi. Pēc darbības pievelciet vāku.

Kur es varu atrast rezerves daļas MIX160?

Dilstošās daļas (siksnas) un piederumi ir pieejami Scheppach servisa centrā. Izmantojiet QR kodu mājaslapā vai sazinieties ar savu izplatītāju. Jebkādu elektrisko remontu veiciet pie kvalificēta elektriķa.

LIETOŠANAS INSTRUKCIJA MIX160 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus!
	Novietojiet betona maisītāju horizontāli uz līdzenas un cietas pamatnes!
	Betona maisītāju lietošanas laikā nedrīkst pārvietot!
	Nelaidiet nepilnvarotas personas un bērnus klāt pie ierīces!
	Ierīcei ir aizsargizolācija!levērībai! Aizsardzības klase saglabājas tikai tad, ja servisa gadījumā tiek izmantoti originālie izolācijas materiāli un netiek izmainītas izolācijas atstarpes.
	Pirms tīrīšanas vai apkopes atvienojiet tīkla kontaktspraudni!
	Betona maisītāju drīkst lietot tikai ar pilnīgi noslēgtu aizsargmehānismu!
	Valkājiet aizsargapgērbu!
	Nelieciet rokas kustīgajā maisīšanas tvertnē!
	Uzmanību!Saspiešanas risks pie zobvainaga!
	Montāžas palīglīdzeklis!Skatiet: montāža, maisīšanas tvertnes augšdaļas montāža (6. att.)
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Ražojums atbilst piemērojamām Serbijas vadlīnijām.

Satura rādītājs: Lappuse:

1. levads....182
2. Ražojuma apraksts....182
3. Piegādes komplekts 182
4. Noteikumiem atbilstoša lietošana.... 182
5. Drošības norādījumi 183
6. Atlikušie riski.... 184
7. Tehniskie dati....184
8. Izpakošana....185
9. Uzbūve / pirms lietošanas sākšanas.... 185
10. Lietošanas sākšana.... 187
11. Pieslēgšana elektrotīklam 188
12. Tīrīšana.... 188
13. Transportēšana.... 189
14. Glabāšana 189
15. Apkope....189
16. Utilizacija un otrreizēja izmantošana.... 190
17. Traucējumu novēršana....190
18. Atbilstības deklarācija....295

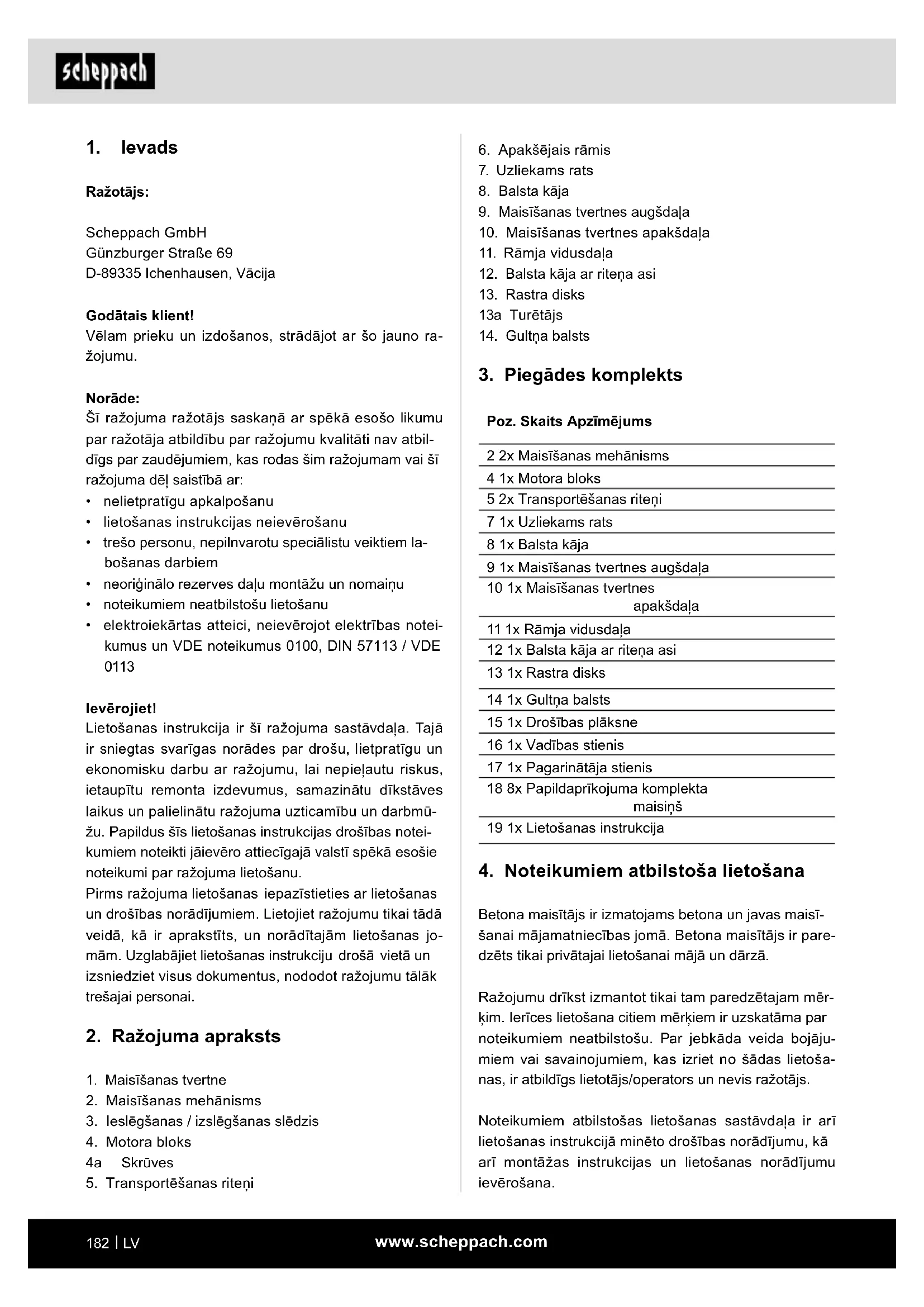

1. levads

Ražotājs:

Scheppach GmbH

D-89335 Ichenhausen, Vācija

Godātais klient!

Vēlam prieku un izdošanos, strādājot ar šo jauno ražojumu.

Norāde:

Šī ražojuma ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbil-dīgs par zaudējumiem, kas rodas šim ražojumam vai šī ražojuma dēļ saistībā ar:

• nelietpratīgu apkalpošanu
- lietošanas instrukcijas neievērošanu
- trešo personu, nepilnvarotu speciālistu veiktiem la- bošanas darbiem
- neoriğinālo rezerves daļu montāžu un nomaiņu
• noteikumiem neatbilstošu lietošanu
- elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113 / VDE 0113

levērojiet!

Lietošanas instrukcija ir šī ražojuma sastāvdaļa. Tajā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar ražojumu, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ražojuma uzticamību un darbmū-žu. Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ražojuma lietošanu.

Pirms ražojuma lietošanas iepazīstieties ar lietošanas un drošības norādījumiem. Lietojiet ražojumu tikai tādā veidā, kā ir aprakstīts, un norādītajām lietošanas jo-mām. Uzglabājiet lietošanas instrukciju drošā vietā un izsniedziet visus dokumentus, nododot ražojumu tālāk trešajai personali.

2. Ražojuma apraksts

1. Maisišanas tvertne
2. Maisīšanas mehānisms
3. leslēgšanas / izslēgšanas slēdzis
4. Motora bloks
   4a Skrüves

5. Transportēšanas riteni

6. Apakšējais rāmis

7. Uzliekams rats
8. Balsta kāja
9. Maisišanas tvertnes augšdaļa
10. Maisišanas tvertnes apakšdala
11. Rāmja vidusdala
12. Balsta kāja ar ritenā asi
13. Rastra disks
    13a Turētājs
14. Gultna balsts

3. Piegādes komplekts

Poz. Skaits Apzīmējums

2 2x Maisišanas mehānisms

4 1x Motora bloks

5 2x Transportēšanas riteni

7 1x Uzliekams rats

8 1x Balsta kāja

9 1x Maisišanas tvertnes augšdaļa

10 1x Maisišanas tvertnesapakšdaļa

11 1x Rāmja vidusdaļa

12 1x Balsta kāja ar riteną asi

13 1x Rastra disks

14 1x Gultņa balsts

15 1x Drošības plāksne

16 1x Vadības stienis

17 1x Pagarinātāja stienis

18 8x Papildaprīkojuma komplektamaisiņš

19 1x Lietošanas instrukcija

4. Noteikumiem atbilstoša lietošana

Betona maisītājs ir izmatojams betona un javas maisīšanai mājamatniecības jomā. Betona maisītājs ir pare-dzēts tikai privātajai lietošanai mājā un dārzā.

Ražojumu drīkst izmantot tikai tam paredzētajam mērķim. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojāju-miem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Noteikumiem atbilstošas lietošanas sastāvdaļa ir arī lietošanas instrukcijā minēto drošības norādījumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošana.

Personām, kas ražojumu izmanto un apkopj, jāpārzina ražojums un jābūt informētām par iespējamiem riskiem.

Patvalīga izmainu veikšana ražojumā pilnīgi atbrīvo ražotāju no atbildības par bojājumiem, kas radušies izmainu rezultātā.

Ražojumu drīkst lietot tikai ar ražotāja originālajām da- lām un originālajiem piederumiem.

Jäievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri.

Nemiet vērā, ka mūsu ražojumi atbilstoši noteikumiem nav konstruēti komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs nesniedzam garantiju, ja ražojumu izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

Ražotājs nav atbildīgs par bojājumiem, kurus izraisījusi noteikumiem neatbilstoša lietošana vai nepareiza vadība.

Lietošanas instrukcijā minēto signālvārdu skaidro- jums

BİSTAMI

Signālvārds, lai apzīmētu tieši gaidāmo bīstamības situāciju, ja to pieļauj, tad tās sekas ir nāve vai smags savainojums.

UZMANIBU!

Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt nenozīmīgs vai vidējs savainojums.

IEVÉRÍBAI

Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt ražojuma vai īpašuma materiālie zaudējumi.

5. Drošības norādījumi

Vispārējie drošības norādījumi

⚠ BRĪDINĀJUMS! Ja izmantojat elektroinstrumentus, jums vajadzētu ievērot turpmākos pamata piesardzības pasākumus, lai mazinātu ugunsgrēka, elektriskā trieciena un personu savainojumu risku.

Pirms darba sākšanas ar šo ierīci izlasiet visas norādes.

- levērojiet visus drošības norādījumus un bīstamības norādes uz ierīces.

- Uzturiet visus drošības norādījumus un bīstamības norādes uz ražojuma pilnā skaitā salasāmā stāvoklī.

- Nedrīkst demontēt vai padarīt nelietojamus ražojuma drošības mehānismus.

- Pārbaudiet tikla pieslēguma vadus. Neizmantojiet darbnederīgus savienošanas vadus.

- Pirms lietošanas sākšanas pārbaudiet ierīces parei- zo darbību.

- Nelaidiet nepiederošas personas un bērnus pie be- tona maisītāja.

- Personām, kuras atrodas alkohola, narkotisko vielu, medikamentu iespaidā, lietošana nav atļauta.

- Operatoram ir uzlikts par pienākumu lietot individuālos aizsardzības līdzekļus (IAL).

- Veicot darbus, ievērojiet piesardzību: Savainošanās risks, ko rada rotējošas daļas.

- Veiciet tīrīšanas un apkopes darbus, kā arī traucēju-mu novēršanu tikai tad, kad ir izslēgts motors. Atvie-nojiet tīkla kontaktspraudni!

- Elektroinstalācijas uzstādīšanas, labošanas un ap-kopes darbus drīkst veikt tikai speciālisti.

- Pēc pabeigtiem labošanas un apkopes darbiem ne-kavējoties jāuzstāda atpakal visi aizsargmehānismi un drošības mehānismi.

- Atstājot darba vietu, izslēdziet motoru un atvienojiet tīkla kontaktspraudni!

- Pievērsiet uzmanību pietiekamam apgaismojumam. Slikts apgaismojums var izšķirīgi palielināt savainošanās risku!

- Avārijas situācijā izslēdziet ierīci un atvienojiet tīkla kontaktspraudni!

- Nekad ieslēgtas ierīces gadījumā nenovietojiet rokas uz kustīgām ierīces daļām. Pastāv satveršanas / uztīšanas risks, ko rada rotējoša maisīšanas tvertne vai rotējoši maisīšanas instrumenti.

- lerīci nedrīkst lietot, kamēr to pārvieto uz citu vietu!

- lerīci drīkst novietot tikai uz līdzenas virsmas!

- Pastāv indīgu tvaiku un putekļu ieelpošanas risks.

Papildu drošības norādījumi betona maisītājam

- Betona maisītāju drīkst sākt lietot tikai pilnīgi sa-montētā veidā.

- Pirms lietošanas sākšanas pārbaudiet, vai savienošanas vadiem nav bojājumu.

- Lietojiet drošības apavus, cimdus, aizsargbrilles un respiratoru.

• Sargiet rokas un kājas no kustīgām daļām.
- Nelieciet rokas rotējošā maisīšanas tvertnē.
- Neievietojiet rotējošā maisīšanas tvertnē nekādus priekšmetus, piem., lāpstu vai tamlīdzīgus priekš-metus.
- Savainošanās risks rotējošas maisīšanas tvertnes gadījumā.
- Betona maisītāju drīkst lietot tikai ar oriģinālām rezerves daļām.
- Betona maisītāja labošanas darbus drīkst veikt tikai pilnvaroti specializēti uznēmumi.
- Neatstājiet darbībai gatavu betona maisītāju bez uzraudzības.
- Atstājot darba vietu, izslēdziet ierīci un atvienojiet tīkla kontaktspraudni.

6. Atlikušie riski

Ražojums ir konstruēts atbilstoši tehniskās attīstības līmenim un atzītiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Savainošanās risks, ko rada rotējošas daļas.
• Veselības apdraudējums, ko rada strāva, izmantojot nepienācīgus elektropieslēguma vadus.
• Pirms regulēšanas vai apkopes darbu veikšanas izslēdziet motoru un atvienojiet tikla kontaktspraudni.
• Turklāt, neskatoties uz visiem veiktajiem piesardzības pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.
• Atlikušos riskus var samazināt, ja ievēro “Drošības norādījumus” un “Noteikumiem atbilstošu lietošanu”, kā arī lietošanas instrukciju.
• Nepieļaujiet ierīces nejaušu iedarbināšanu: Pārliecinieties, vai ieslēgšanas / izslēgšanas slēdzis atrodas pozīcijā "0", pirms ievietojat kontaktspraudni kontaktligzdā.
• Izmantojiet instrumentu, kas ieteikts šajā lietošanas instrukcijā. Tā panāksiet, ka ierīcei ir optimāla jauda.
• Kad ražojums darbojas, turiet rokas nost no darba zonas.

⚠ Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību.

Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

7. Tehniskie dati

MIX160 MIX180
Motors 230V / 50Hz 23	0V / 50Hz
Motora jauda 0,65 kW	0,8 kW
Maks. maisišanas tvertnes apgriezienu skaits	29,5 min ^-1	29,5 min ^-1
Pilnas slodzes strāva 2	,94 A 3,62 A
Ietilpība 160 l 180 l
Maisišanas tvertnes atveres diametrs	390 mm 390 mm
Aizsardzības pakāpe IP45D IP45D
Darba režīms*	S6 30%	S6 30%
Aizsardzības klase	II	II
Izmēri	1260 x 850 x 1350 mm	1260 x 850 x 1400 mm
Svars	53,8 kg	56,5 kg

Paturētas tiesības veikt tehniskas izmainas!

*S6 30 %: nepārtrauktas lietošanas režīms ar periodisku slodzi (cikla ilgums 10 min.)

Lai nepieļaujami nesasildītu motoru, to drīkst darbināt 30 % no cikla ilguma ar norādīto nominālo jaudu, un pēc tam motors drīkst turpināt darboties 70 % no cikla ilguma bez slodzes.

Troksnis un vibrācija

⚠ Brīdinājums!

Troksnis var radīt smagas sekas jūsu veselībai. Ja ieri-ces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus.

Trokšna raksturlielumi

Trokšņu vērtības bija noteiktas atbilstoši direktīvas 2005/88/EK prasībām.

	MIX160	MIX180
Skaņas spiediena līmenis L_pA	69,75 dB	67,98 dB
Kļūda K_pA	2,77 dB	5,14 dB
Skaņas jaudas līmenis, L_WA	90,74 dB	91,78 dB
Kļūda K_WA	1,20 dB	1,40 dB
Garantētais skaņas jaudas līmenis L_WA	92 dB	93 dB

8. Izpakošana

• Izņemiet betona maisītāju kopā ar divām personām no kartona kastes.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sa-zinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.
• Pirms lietošanas iepazīstieties ar ražojumu, izman-tojot lietošanas instrukciju.
• Piederumiem, kā arī nodilušo daļu aizvietošanai un rezerves daļām izmantojiet tikai originālās daļas. Rezerves daļas saņemsiet savā tirdzniecības uzņē-mumā.
• Pasūtijumos norādiet mūsu preces numurus, kā arī ražojuma tipu un izgatavošanas gadu.

⚠ BİSTAMI!

Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

9. Uzbūve / pirms lietošanas sākšanas

⚠️ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi uzstādiet ierīci!

Lai atvieglotu montāžu, salikšanu vajadzētu veikt divām personām.

Papildaprīkojuma komplekta maisiņi (A līdz H) satur visas montāžai nepieciešamās sīkās detaļas (skatiet 3. att.).

Montāžai nepieciešamais instruments (nav iekļauts piegādes komplektā):

• 2x uzgriežnu atslēgas, atslēgas izmērs 10
• 2x uzgriežnu atslēgas, atslēgas izmērs 13
• 1x uzgriežnu atslēga, atslēgas izmērs 16
• 1x kombinētas knaibles
• 1x krustveida skrūvgriezis

9.1 Transportēšanas riteņu (5) montāža (papilda-prīkojuma komplekta maisiņš A) (4. att.)

1. Uzlieciet transportēšanas riteņus (5) uz balsta kājas ar riteņa asi (12) abās pusēs.

2. Tad uzbīdiet paplāksni uz riteņa ass abās pusēs.

3. levietojiet škelttapu caur riteņa ass ārējo urbumu abās pusēs.
4. Nostipriniet transportēšanas riteņus (5), atliecot šķelttapas uz pretējām pusēm, izmantojot piemē-rotas kombinētās knaibles (nav iekļautas piegādes komplektā).

9.2 Balsta kājas (8), vadības stieņa (16) un pagarinātāja stieņa (17) montāža pie rāmja vidus-dalas (11) (papildaprīkojuma komplekta mai-siņš B) (5. att.)

1. Turiet balsta kāju (8) pie rāmja vidusdaļas (11), kā parādīts attēlā. Izvēlieties urbumus, tā ka balsta kāja (8) atrodas dzilākajā pozīcijā.
2. lebīdiet abas sešstūrgalvas skrūves M8x70 caur urbumiem.
3. Nofiksējiet skrūves, izmantojot attiecīgi vienu paplāksni, vienu atsperpaplāksni un vienu uzgriezni M8.
4. Pievelciet visas skrūves, izmantojot divas uz-griežņu atslēgas (atslēgas izmērs 13) (nav iekļautas piegādes komplektā).
5. levadiet vadības stieni (16) no apakšas caur šim nolūkam paredzēto turētāju.
6. levietojiet atsperi no augšas pāri vadības stienim (16) un turiet to pozīcijā, ievadot šķelttapu apakšējā urbumā.
7. Savienojiet vadības stieni (16) ar pagarinātāja stieni (17), izmantojot sešstūrgalvas skrūvi M6x30. Nofiksējiet to ar uzgriezni M6.
8. Pievelciet skrūvi, izmantojot divas uzgriežņu atslēgas (atslēgas izmērs 10) (nav iekļautas piegādes komplektā).

9.3 Balsta kājas ar riteņa asi (12) un transportēšanas riteņu (5) montāža pie rāmja vidusdaļas (11) (papildaprīkojuma komplekta maisiņš C) (6. att.)

1. Turiet balsta kāju ar riteņa asi (12) pie rāmja vidus-dalas (11), kā parādīts attēlā.
2. lebīdiet abas sešstūrgalvas skrūves M8x70 caur urbumiem.
3. Nofiksējiet skrūves, izmantojot attiecīgi vienu paplāksni, vienu atsperpaplāksni un vienu uzgriezni M8.
4. Pievelciet visas skrūves, izmantojot divas uz-griežņu atslēgas (atslēgas izmērs 13) (nav iekļautas piegādes komplektā).

9.4 Maisišanas tvertnes apakšdaļas (10) montāža (papildaprīkojuma komplekta maisiņš D) (7. att.)

1. Uzlieciet gultna balstu (14), kā parādīts attēlā, šim nolūkam paredzētajā vietā maisīšanas tvertnes apakšdaļā (10).

2. Nofiksējiet maisīšanas tvertnes apakšdaļu (10), izmantojot sprostgredzenu (skatiet attēlu).

3. Vienlaicīgi ievadiet maisīšanas tvertnes apakš-dalas (10) gultni ar iepriekš samontēto gultna balstu (14) apakšējā rāmja atverēs. Uzmaniet, lai gultna balsts (14) atrastos virs balsta kājas ar ri-tena asi (12).

4. Turklāt ievērojiet urbuma pozīciju.

5. lebīdiet sešstūrgalvas skrūvi M8x65 caur urbumu.

6. Nofiksējiet skrūvi, izmantojot vienu paplāksni, vienu atsperpaplāksni un vienu uzgriezni M8.

7. Nofiksējiet pretējo pusi, izmantojot drošības plāksni (15) un abas seštūrgalvas skrūves M8x20.

8. Nofiksējiet skrūves, izmantojot attiecīgi vienu paplāksni, vienu atsperpaplāksni un vienu uzgriezni M8.

9. Pievelciet visas skrūves, izmantojot divas uz-griežņu atslēgas (atslēgas izmērs 13) (nav iekļautas piegādes komplektā).

9.5 Maisišanas mehānisma (2) montāža (papilda-prīkojuma komplekta maisiņš E) (8. att.)

1. levadiet pa vienai skrūvei ar krustveida rievu M10x20 no ārpuses caur maisīšanas tvertnes apakšdaļu (10).

2. Uzbīdiet pa vienai gumijas paplāksnei uz nupat ie-vadītajām skrūvēm ar krustveida rievu maisīšanas tvertnes apakšdaļā (10).

3. Tagad uzlieciet maisīšanas mehānismu (2) uz uzstādītajām skrūvēm ar krustveida rievu un nofiksējiet to, izmantojot attiecīgi vienu paplāksni, vienu atsperpaplāksni un vienu uzgriezni M10.

4. Maisišanas mehānismu (2) stingri pievelk tikai tad, tiklīdz ir uzstādīta maisišanas tvertnes augšdaļa (9).

9.6 Maisišanas tvertnes augšdaļas (9) montāža (papildaprīkojuma komplekta maisiņš F) (9. att.)

1. Uzlieciet maisišanas tvertnes augšdaļu (9) uz mai- sīšanas tvertnes apakšdaļas (10). Pārliecinieties, vai augšējās un apakšējās maisišanas tvertnes stiprinājuma urbumi savstarpēji atrodas vienā līnijā.

2. levēribai! Uzlīmētās bultiņas iezīmē maisīšanas tvertnes apakšdaļas (10) un maisīšanas tvertnes augšdaļas (9) precīzo izkārtojumu.

3. Nofiksējiet maisīšanas tvertnes augšdaļu (9), pie- liekot desmit skrūves M8x20, atspergredzenus un paplāksnes.

4. Pēc tam krustveidā pievelciet skrūves, izmantojot uzgriežņu atslēgu, atslēgas izmērs 13 (nav iekļauta piegādes komplektā).

5. levadiet pa vienai skrūvei ar krustveida rievu M10x20 no ārpuses caur maisīšanas tvertnes augšdaļu (9).

6. Uzbīdiet pa vienai gumijas paplāksnei uz nupat ie-vadītajām skrūvēm ar krustveida rievu maisīšanas tvertnes augšdalā (9).

7. Nostipriniet maisīšanas mehānisma (2) augšējo galu, to uzliekot uz nupat ievietotajām skrūvēm ar krustveida rievu. Nofiksējiet to, izmantojot attiecīgi vienu paplāksni, vienu atsperpaplāksni un vienu uzgriezni M10.

8. Pēc tam pievelciet visas četras skrūves maisīšanas tvertnes apakšdaļā (10) un maisīšanas tvertnes augšdaļā (9), izmantojot krustveida skrūvgriezi un uzgriežņu atslēgu, atslēgas izmērs 16 (nav iekļauts piegādes komplektā).

9.7 Uzliekamā rata (7) ar rastra disku (13) montāža (papildaprīkojuma komplekta maisiņš G) (10. att.)

1. Uzbīdiet uzliekamo ratu (7) ar iepriekš samontēto rastra disku (13) uz ārējā atloka.

2. Nofiksējiet to pie turētāja (13a), izmantojot abas sešstūrgalvas skrūves M8x20 un attiecīgi vienu paplāksni, vienu atsperpaplāksni un vienu uzgriezni M8. Turklāt uzmaniet, ka skrūves jāievieto no iekšpuses uz ārpusi.

3. Pēc tam pievelciet skrūves, izmantojot divas uz-griežņu atslēgas (atslēgas izmērs 13) (nav iekļautas piegādes komplektā).

9.8 Motora bloka (4) montāža (papildaprikojuma komplekta maisiņš H) (11. att.)

1. Novietojiet motora bloku (4) tā, lai vītntapas sakristu ar urbumiem.

2. Tagad pilnīgi uzbīdiet motora bloku (4) uz vārpstas.

3. Pēc tam nofiksējiet motora bloku (4) pie vītntapām, izmantojot divas paplāksnes un divus atturuzgriežnus M8.

4. Bīdiet sešstūrgalvas skrūvi M8x70 caur turētāju pie motora bloka (4) un urbumu rāmja vidusdaļā (11).

5. Nofiksējiet skrūvi, izmantojot vienu paplāksni, vienu atsperpaplāksni un vienu uzgriezni M8.

6. Pievelciet visas skrūves un uzgriežņus, izmantojot divas uzgriežņu atslēgas (atslēgas izmērs 13) (nav iekļautas piegādes komplektā).

10. Lietošanas sākšana

⚠️ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi uzstādiet ierīci!

Lietojiet betona maisītāju tikai tad, kad netrūkst un nav bojātas nekādas daļas (piem., aizsargpārsegi), un ja savienošanas vadam nav bojājumu.

10.1 Uzstādīšana

• Novietojiet betona maisītāju horizontāli uz līdzenas, cietas pamatnes. Turklāt novērsiet ierīces iegrimšanu.
• Nenovietojiet betona maisītāju uz savienošanas vada!
• Izvietojiet savienošanas vadu tā, lai to nevarētu salocīt, saspiest vai kādā citā veidā bojāt.

Norāde:

Maisīšanas tvertnei jābūt pagriežamai uz labo un uz kreiso pusi. Maisīšanas tvertnes iztukšošanai zem maisīšanas tvertnes jābūt vietai pietiekamai tvertnei (piem., javas vannai). lerīces novietošanas laikā ievē-rojiet, lai būtu nodrošināta maisīšanas tvertnes netraucēta iztukšošana.

10.2 leslēgšana / izslēgšana (1. att.)

⚠ IEVĒRĪBAI!

Savainošanās risks!

Rotējoša maisīšanas tvertne var radīt savainojumus.

- Nelieciet rokas rotējošā maisīšanas tvertnē.

- Neievietojiet rotējošā maisīšanas tvertnē nekādus priekšmetus (piem., lāpstu vai tamlīdzīgus priekšmetus).

1. Savienojiet piemērotu pagarinātāja kabeli ar betona maisītāja savienošanas vadu.

2. lespraudiet pagarinātāja kabeli kontaktligzdā.

3. Nospiediet ieslēgšanas / izslēgšanas slēdzi (3) po- zīcijā "I" (zaļais taustinš), lai palaistu ierīci.

4. Nospiediet ieslēgšanas / izslēgšanas slēdzi (3) pozīcijā "0" (sarkanais taustiņš), lai izslēgtu ierīci.

10.2.1 Siltumaizsardzība

Pārslodzes un pārkaršanas gadījumā iebūvētā aizsardzības izslēgšana izslēdz ierīci drošības apsvērumu dēl.

1. Nogaidiet apm. 15 minūtes, līdz motors ir atdzisis.

2. Atkārtoti palaidiet ierīci, nospiežot ieslēgšanas / izslēgšanas slēdzi (5) pozīcijā "I" (zaļais taustiņš).

10.3 Maisišanas tvertnes (1) noregulēšana (1. att., 12a/12b att.)

Betona vai javas izgatavošanai betona maisītājam jābūt nofiksētam noteiktā maisīšanas pozīcijā. Tikai pareizā maisīšanas pozīcija nodrošina vislabākos maisīšanas rezultātus un garantē netraucētu darba norisi.

1. Maisišanas tvertnes (1) pārvietošanai vienmēr labi stipri noturiet uzliekamo ratu (7).
2. Atbrīvojiet pagrieziena palīgierīci, nospiežot vadības stieni (16) ar kāju uz leju. Turklāt tiek atbrīvota fiksācija no rastra diska (13).
3. Pagrieziet maisišanas tvertni (1) līdz maisāmā materiāla atbilstošam stāvoklim.
4. 12a att.: Maisišanas tvertnes pozicija javas izgatavošanai.
5. 12b att.: Maisišanas tvertnes pozicija betona izga-tavošanai.
6. Ja maisīšanas tvertne (1) atrodas vajadzīgajā po-zīcijā, atkārtoti nofiksējiet vadības stieni (16) rastra diskā (13).

10.4 Uzpilde (12a+12b att.)

⚠ IEVÊRÎBAI!

Bīstamība veselībai un savainošanās risks!

Putekļu ieelpošana var radīt veselības kaitējumus. Nepieskarieties cementam vai piedevām bez aizsarg-cimdiem.

• Lietojiet respiratora masku.
• Lietojiet aizsargcimdus un nekad nelieciet rokas rotējošā maisīšanas tvertnē.

⚠ BRĪDINĀJUMS!

Apgāšanās risks!

Pirms uzpildes ievērojiet betona maisītāja stabilitāti.

• Lietojiet betona maisītāju tikai uz cietas, līdzenas (stabilas) pamatnes.
• Uzpildes vai rotējošas maisīšanas tvertnes laikā neveiciet betona maisītāja pārvietošanu.

• Lietojiet betona maisītāju tikai uz cietas, līdzenas (stabilas) pamatnes.

• Nospiediet ieslēgšanas / izslēgšanas slēdzi (3) po-zīcijā "I" (zaļais taustiņš), lai palaistu ierīci.

• Pārbaudiet maisīšanas pozīciju uz rastra diska (13).
• 12a att.: Maisišanas tvertnes pozicija javas izga- tavošanai.

• 12b att.: Maisišanas tvertnes pozicija betona izga-tavošanai.

• lepildiet maisāmo materiālu rotējošā maisīšanas tvertnē (1). Nepārpildiet maisīšanas tvertni (1). Uzmanību! Kustīgo dalu risks!

• Nemetiet materiālu ar lielu vēzienu maisīšanas tvertnē (1), lai nepieļautu salipšanu maisīšanas tvertnes (1) apakšpusē. levadiet materiālu nelielos daudzumos, sadalot pa porcijām.
• Pirms uzpildes uzmaniet, lai maisīšanas tvertnes (1) atvere būtu ieregulēta tā, lai maisāmais materiāls nevarētu izkrist no maisīšanas tvertnes (1).

Norāde: Konsultējieties ar speciālistu par maisāmā materiāla sastāvu un kvalitāti.

10.5 Iztukšošana (12c att.)

1. Novietojiet pietiekamu tvertni (piem., javas vannu) zem maisišanas tvertnes (1). Uzmaniet, lai maisā-mais materiāls nevarētu noklūt uz pamatnes.
2. Atblokējiet pagrieziena palīgierīci, pavelkot uz sevi uzliekamo ratu (1). Turklāt tiek atbrīvota fiksācija no rastra diska (14).
3. Tagad maisišanas tvertnes (1) iztukšošanai lēnām pagrieziet to uz leju.

11. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem.

Klienta tīkla pieslēgumam un izmantotajam pagarinā-tāja vadam jāatbilst šiem noteikumiem.

11.1 Bojāti elektropieslēguma vadi

Elektriskajiem pieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiedumi, ja pieslēguma vadus izvieto logu vai durvju ailās;
• locijuma vietas pieslēguma vada nepareizas nostiprināšanas vai izvietošanas dēl;
• griezuma vietas pieslēguma vadā, pārbraucot tam pāri;
• izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• plaisas izolācijas novecošanas dēl.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvī-bai.

Regulāri pārbaudiet, vai pieslēguma vadiem nav bojā-jumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai savienošanas vadus ar markējumu H07RN.

Tipa markējuma uzdrukātais teksts uz pieslēguma kabela ir obligāts.

Vienfāzes mainstrāvas motora gadījumā mēs iesakām mašīnām ar augstu palaides strāvu (sākot ar 3000 va- tiem) aizsardzību ar drošinātājiem C 16A vai K 16A!

12. Tīrīšana

⚠ BRĪDINĀJUMS!

Savainošanās risks!

Ražojums var pēkšni sākt darboties un tādējādi radīt savainojumus.

• Pirms jebkādiem tīrīšanas un apkopes darbiem izslēdziet motoru.
• Pirms jebkādiem tīrīšanas darbiem atvienojiet tikla kontaktspraudni.

NORÃDE!

Bojājumu risks!

Ja motora blokā iekļūst ūdens, var rasties motora bojā-jumi. Neizdauziet maisīšanas tvertni ar cietiem priekš-metiem (āmuru, lāpstu utt.). lespiesta maisīšanas tver-tne negatīvi ietekmē maisīšanas procesu, un turklāt to ir grūti iztīrīt.

• Tīriet ražojumu ar suku vai kasikli.
• Neiegremdējiet ražojumu ūdenī vai citos škīdrumos un neapsmidziniet motora bloku ar augstspiediena tīrīšanas aparātu.

lesakām ierīci pamatīgi tīrīt uzreiz pēc katras lietošanas reizes iekšpusē un ārpusē. Netīrumus nekad nedrīkst nonemt ar āmuru, lāpstu un tamlīdzīgu priekšmetu.

Pēc betona maisītāja katras lietošanas reizes:

1. Tiriet maisišanas tvertni (1) ar üdeni un nonemiet cementu un javas kreveles ar suku vai kasikli.
2. Maisišanas tvertnes iekšpuses tīrīšanai laujiet rotēt dažām lāpstām grants arūdeni.

13. Transportēšana

⚠ BRĪDINĀJUMS!

Savainošanās risks!

Ražojums var pēkšni sākt darboties un tādējādi radīt savainojumus.

• Pirms transportēšanas izslēdziet motoru.
• Atvienoijiet tīkla kontaktspraudni.

13.1 Transportēšana ar transportlīdzekli (13d att.)

1. Atbrīvojiet pagrieziena palīgierīci, nospiežot vadības stieni (16) ar kāju uz leju. Turklāt tiek atbrīvota fiksācija no rastra diska (13).
2. Tagad novietojiet maisišanas tvertni (1) ar iepildes atveri uz leju.
3. Izskrūvējiet skrūves no balsta kājas (8) un balsta kājas ar ritenā asi (12).
4. Pielokiet balsta kāju (8) un balsta kāju ar ritenā asi (12).
5. Nodrošiniet betona maisītāju ar spriegošanas siksnu pret izslīdēšanu.
6. Nepaceliet betona maisītāju ar celtni.

13.2 Transportēšana darba vietā (13d att.)

1. Atbrīvojiet pagrieziena palīgierīci, nospiežot vadības stieni (16) ar kāju uz leju. Turklāt tiek atbrīvota fiksācija no rastra diska (13).
2. Tagad novietojiet maisišanas tvertni (1) ar iepildes atveri uz leju.
3. Betona maisītāja transportēšanai nelielā attālumā to mazliet sagāziet un transportējiet to uz transportēšanas riteniem (5).

14. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C.

Apsedziet betona maisītāju, lai to pasargātu no putek- liem vai mitruma.

Uzglabājiet lietošanas instrukciju pie elektroinstrumenta.

15. Apkope

⚠ BRĪDINĀJUMS!

Savainošanās risks!

Ražojums var pēkšni sākt darboties un tādējādi radīt savainojumus.

• Pirms jebkuriem apkopes darbiem izslēdziet motoru.
• Pirms jebkādiem apkopes darbiem atvienojiet tīkla kontaktspraudni.

15.1 Siksnas spriegojuma pārbaude (11a att.)

Siksnas spriegojums ir pareizi noregulēts rūpnīcā. Siksnas spriegojumu nevar pieregulēt.

1. Noņemiet motora bloka (4) pārsegu, atskrūvējot skrūves (4a) no motora bloka (4). Šim nolūkam izmantojiet krustveida skrūvgriezi (nav iekļauts

piegādes komplektā).

1. Pärbaudiet siksnas spriegojumu. Izdarot spiedie-nu ar pirkstu uz siksnas, siksnai vajadzētu atslābt par apm. 5 mm.
2. Uzlieciet atpakał motora bloka (4) pārsegu un pievelciet skrūves (4a). Šim nolūkam izmanto-jiet krustveida skrūvgriezi (nav iekļauts piegādes komplektā).

15.2 Siksnas nomaiņa

Siksnas ir nodilstošās detaļas, kuras pēc noteikta laika jānomaina.

1. Noņemiet motora bloka (4) pārsegu, atskrūvējot skrūves (4a) no motora bloka (4).
2. Nonemiet motora pârsegu.
3. Jaunās kīlsiksnas rievotajai pusei ievietošanas laikā vajadzētu būt vērstai uz āru. Uzmaniet, lai vispirms uzstādītu kīlsiksnas apakšējo daļu.
4. Pārbaudiet siksnas spriegojumu. Izdarot spiedienu ar pirkstu uz siksnas, siksnai vajadzētu atslābt par apm. 5 mm. Nav iespējams papildus nospriegot siksnu.
5. Uzlieciet atpakaļ motora bloka (4) pārsegu un pie- velciet skrūves (4a).

15.3 Pieslēgumi un remonts

Elektriskā aprīkojuma pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
- ierīces datu plāksnītē norādītie dati;

15.4 Servisa informācija

Jäievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detalas*: Siksna

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus saņemsiet mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

16. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādāja- mi. Utilizējiet iepakojumus atbilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod šķirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.
• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:
• Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi).

- Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi.

- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pienemšanas atpakal' prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

17. Traucējumu novēršana

Traucējums	lespējamais	Novēršana
Motors nesāk darboties	Nav tīkla sprieguma Pārbaudiet drošinātājus
	Bojāts savienošanas kabelis	Uzticiet pārbaudīt vai nomainīt kvali-ficētam elektrikim
Motors izslēdzas	Motors pārslogots	Laujiet motoram atdzist
	Motora bloka pieplūdes un izplū- des gaisa atveres ir netīras	Iztīriet pieplūdes un izplūdes gaisa atveres
Motors darbojas, maisīšanas tvertne nekustas	Kīlsiksna izslīd	Nomainiet kīlsiksnu

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
