Тип продукт	Бетонов смесител (циментов смесител)
Марка	Scheppach
Модел	MIX160
Размери (Д × Ш × В)	1260 × 850 × 1350 mm
Тегло	53,8 kg
Електрическо захранване	230 V / 50 Hz, еднофазно
Мощност на двигателя	0,65 kW
Капацитет на барабана	160 литра
Макс. скорост на въртене на барабана	29,5 min⁻¹
Диаметър на отвора на барабана	390 mm
Степен на защита	IP45D
Режим на работа	S6 30% (непрекъснат с работно натоварване)
Клас на защита	II
Ток при пълно натоварване	2,94 A
Ниво на звуково налягане (L_pA)	69,75 dB(A)
Гарантирано ниво на звукова мощност (L_WA)	93 dB(A)
Предназначение	Смесване на бетон и хоросан за битово ползване
Предпазни устройства	Термична защита, авариен стоп, заключващо устройство за въртене
Транспортни колела	2 транспортни колела + 1 въртящо се колело
Препоръчителна поддръжка	Почистване след всяка употреба, периодична проверка на ремъка
Консумативи	Клиновидни ремъци
Гаранция	Законова гаранция (дефектните части се заменят безплатно)

Често задавани въпроси - MIX160 SCHEPPACH

Как да сглобя бетоновия смесител MIX160?

Монтажът изисква двама души. Първо закрепете транспортните колела на оста, след това монтирайте подпората, задвижващия прът и централната част на рамката. След това сглобете долната и горната част на барабана, монтирайте смесителния механизъм, въртящото се колело и накрая двигателния блок. Използвайте предоставените ключове (SW10, SW13, SW16) и следвайте схемите в ръководството.

Какъв е максималният капацитет на бетоновия смесител MIX160?

Капацитетът на барабана е 160 литра. Не превишавайте това количество, за да избегнете претоварване и да осигурите хомогенно смесване.

Как да стартирам и спра бетоновия смесител?

Включете уреда в контакт. Натиснете зеления бутон « I » на превключвателя On/Off за стартиране, и червения бутон « 0 » за спиране. При прегряване термичната защита спира двигателя; оставете го да охлади 15 минути преди повторно стартиране.

Какви са основните инструкции за безопасност?

Винаги носете лични предпазни средства: предпазни обувки, ръкавици, очила и респираторна маска. Никога не поставяйте ръцете си във въртящия се барабан. Поставете машината върху равна и стабилна повърхност. Изключете щепсела преди каквато и да е поддръжка.

Как да регулирам наклона на барабана за различни смеси?

Натиснете задвижващия прът с крак, за да освободите спирачката. Завъртете барабана в желаната позиция: позиция за хоросан (фигура 12a) или позиция за бетон (фигура 12b). Отпуснете пръта, за да го заключите.

Как да почистя бетоновия смесител след употреба?

Спрете двигателя и изключете щепсела. Почистете вътрешната и външната страна на барабана с четка или скрепер. За втвърдени остатъци изсипете няколко лопати чакъл с вода и включете въртене. Никога не потапяйте двигателния блок във вода и не използвайте почистващ апарат под високо налягане.

Как да транспортирам бетоновия смесител?

За кратко транспортиране поставете барабана с отвора надолу и наклонете машината върху колелата. За транспортиране с превозно средство приберете подпората и закрепете бетоновия смесител с ремък, за да избегнете плъзгане.

Какво да направя, ако двигателят не стартира?

Първо проверете мрежовото напрежение и предпазителя. Ако свързващият кабел е повреден, накарайте електротехник да го замени. Ако двигателят спре по време на работа, оставете го да изстине и почистете вентилационните отвори на двигателния блок.

Как да проверя и сменя клиновидния ремък?

Изключете уреда. Отстранете капака на двигателния блок, като развиете винтовете. Натиснете ремъка: той трябва да се вдлъбне с около 5 mm. Ако е износен, го сменете, като ориентирате набраздената страна навън. Затегнете капака след намесата.

Къде мога да намеря резервни части за MIX160?

Консумативите (ремъци) и аксесоарите са налични в сервизния център на Scheppach. Използвайте QR кода на началната страница или се свържете с вашия дилър. За всякакви електрически ремонти се обърнете към специализиран електротехник.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MIX160 SCHEPPACH

Обяснение на символите върху уреда

	Преди пускане в експлоатация прочетете и спазвайте ръководството за експлоатация и указанията за безопасност!
	Поставете бетоносмесителя върху хоризонтална и стабилна основа!
	Бетоносмесителят не трябва да се движи по време на експлоатация!
	Дръжте неупълномощените лица и децата далеч от машината!
	Машината е със защитна изолация!Внимание! Класът на защита се запазва само ако в случай на сервизиране се използват оригинални изолационни материали и изолационните материали не се променят.
	Преди почистване или поддръжка на машината извадете мрежовия щепсел!
	Бетоносмесителят трябва да се експлоатира само с напълно затворено защитно устройство!
	Носете защитно облекло!
	Не посягайте към движещия се барабан!
	Благоразумие!Опасност от смачване на зъбния венец!
	Приспособления за монтаж!Вижте: Монтаж, монтиране на горната част на барабана (Фиг. 6)
	Продуктът отговаря на приложимите европейски директиви.
	Продуктът отговаря на приложимите сръбски директиви.

Съдържание: Страница:

1. Увод 237
2. Описание на продукта 237
3. Обем на доставката 237
4. Употреба по предназначение 238
5. Указания за безопасност....238
6. Остатъчни рискове....239
7. Технически данни 240
8. Разопаковане....240
9. Монтаж/преди пускане в експлоатация.... 240
10. Пускане в експлоатация 242
11. Електрическо свързване 244
12. Почистване.... 244
13. Транспортиране 244
14. Съхранение....245
15. Поддръжка 245
16. Изхвърляне и рециклиране.... 245
17. Отстраняване на неизправности 246
18. Декларация за съответствие 296

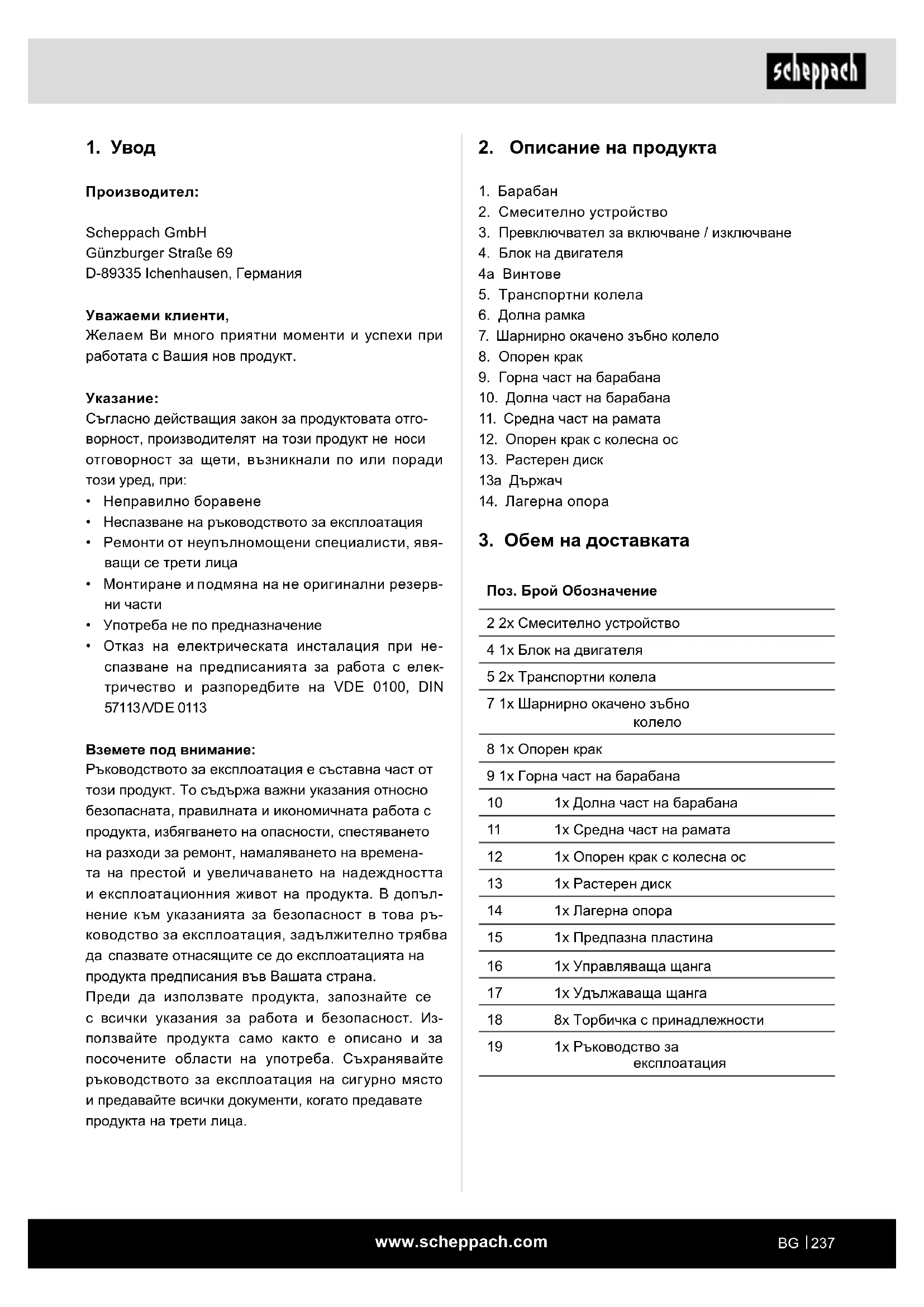

1. Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов продукт.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този продукт не носи отговорност за щети, възникнали по или поради този уред, при:

• Неправилно боравене
- Неспазване на ръководството за експлоатация
- Ремонти от неупълномощени специалисти, явяващи се трети лица
- Монтиране и подмяна на не оригинални резервни части
- Употреба не по предназначение
- Отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113

Ръководството за експлоатация е съставна част от този продукт. То съдържа важни указания относно безопасната, правилната и икономичната работа с продукта, избягването на опасности, спестяването на разходи за ремонт, намаляването на времена- та на престой и увеличаването на надеждността и експлоатационния живот на продукта. В допълнение към указанията за безопасност в това ръководство за експлоатация, задължително трябва да спазвате отнасящите се до експлоатацията на продукта предписания във Вашата страна.

Преди да използвате продукта, запознайте се с всички указания за работа и безопасност. Използвайте продукта само както е описано и за посочените области на употреба. Съхранявайте ръководството за експлоатация на сигурно място и предавайте всички документи, когато предавате продукта на трети лица.

1. Барабан
2. Смесително устройство
3. Превключвател за включване / изключване
4. Блок на двигателя
   4a Винтове
5. Транспортни колела
6. Долна рамка
7. Шарнирно окачено зъбно колело
8. Опорен крак
9. Горна част на барабана
10. Долна част на барабана
11. Средна част на рамата
12. Опорен крак с колесна ос
13. Растерен диск
    13а Държач
14. Лагерна опора

3. Обем на доставката

2 2x Смесително устройство
4 1x Блок на двигателя
5 2x Транспортни колела
7 1x Шарнирно окачено зъбно колело
8 1x Опорен крак
9 1x Горна част на барабана
10	1x Долна част на барабана
11	1x Средна част на рамата
12	1x Опорен крак с колесна ос
13	1x Растерен диск
14	1x Лагерна опора
15	1x Предпазна пластина
16	1x Управляваща щанга
17	1x Удължаваща щанга
18	8x Торбичка с принадлежности
19	1x Ръководство за експлоатация

4. Употреба по предназначение

Бетоносмесителят може да се използва при домашна работа за смесване на бетон и хоросан. Бетоносмесителят е предназначен само за лично ползване в дома и градината.

Продуктът може да се използва само съгласно своето предназначение. Всяка различаваща се от това употреба не е по предназначение. За всяка- къв вид произтичащи от това щети или наранява- ния отговорност носи потребителят/операторът, а не производителят.

Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба.

Лицата, които обслужват и поддържат продукта, трябва да са запознати с него и да са информира- ни относно възможните опасности.

Промените по продукта освобождават изцяло про- изводителя от отговорност за възникнали в резул- тат от това щети.

Продуктът може да се използва само с оригинални резервни части и оригинални принадлежности на производителя.

Предписанията за безопасност, работа и поддръжка на производителя, както и посочените размери в Техническите данни, трябва да бъдат спазвани.

Моля, обърнете внимание, че нашите продукти не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако продуктът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

Производителят не носи отговорност за щети, причинени от неправилна употреба или неправилно обслужване.

Обяснение на сигналните думи в ръководство- то за употреба

ОПАСНОСТ

Сигнална дума за обозначаване на непосредствено опасна ситуация, която, ако не бъде избегната, ще доведе до смърт или сериозно нараняване.

БЛАГОРАЗУМИЕ

Сигнална дума за обозначаване на потенциално опасна ситуация, която, ако не бъде избегната, може да доведе до леки или средни наранявания.

ВНИМАНИЕ

Сигнална дума за обозначаване на потенци- ално опасна ситуация, която, ако не бъде из- бегната, може да доведе до повреждане на продукта или имуществени щети.

5. Указания за безопасност

Общи указания за безопасност

⚠ ПРЕДУПРЕЖДЕНИЕ: Когато използвате електрически инструменти, трябва да следвате посочените по-долу основни мерки за безопасност, за да намалите риска от пожар, токов удар и наранявания на хора.

Моля, прочетете всички инструкции, преди да работите с този уред.

• Съблюдавайте всички указания за безопасност и предупреждения за опасности върху уреда.
• Поддържайте всички указания за безопасност и предупреждения за опасности върху продукта в четливо състояние.
• Устройствата за безопасност по продукта не бива да се демонтират или да се привеждат в неизползваемо състояние.
• Проверете проводниците за свързване към мрежата. Не използвайте дефектни свързващи проводници.
• Преди пускане в експлоатация проверете правилното функциониране на уреда.
• Дръжте външните лица и децата далеч от бето- носмесителя.
• Лицата, които са под влиянието на алкохол, наркотици или лекарства, не могат да работят с машината.
• Операторът е длъжен да носи личните си пред- пазни средства (ЛПС).

• Внимание при работа: Опасности от нараняване от въртящи се части.

• Извършвайте работите по почистването и поддръжката и отстранявайте неизправностите само при изключен двигател. Изтеглете щепсела от контакта!

• Работи по монтаж, ремонт и поддръжка на електрическата инсталация могат да се извършват само от специалисти.
• Всички предпазни устройства и устройства за безопасност трябва отново да се монтират незабавно след завършени работи по ремонт или поддръжка.
• Когато напускате работното място, изключете двигателя и издърпайте щепсела от електрическата мрежа!
• Следете за достатъчното осветление. Лошото осветление може значително да увеличи риска от нараняване!
• В случай на опасност изключете уреда и издърпайте щепсела!
• Никога не поставяйте дланите си върху движе- щи се части на машината, когато е включена. Съществува опасност от захвашане / навиване от въртящия се барабан, респ. въртящите се смесителни инструменти.
• Уредът не трябва да работи, докато се премества на друго място!
• Уредът може да се поставя само върху равна повърхност!
• Съществува опасност от вдишване на токсични изпарения и прах.

Допълнителни указания за безопасност за бе- тоносмесителя

• Бетоносмесителят трябва да се пуска в експло- атация, само ако е напълно монтиран.
• Преди пускане в експлоатация проверявайте свързващите електрически кабели за повреди.
• Носете защитни обувки, ръкавици, предпазни очила и респиратор.
• Дръжте ръцете и краката си далеч от движещите се части.
• Не посягайте към движещия се барабан на машината.
• Не поставяйте предмети в движещия се смеси- телен барабан, напр. лопата или подобни.
• Опасност от нараняване при въртящ се смеси- телен барабан.

• Бетоносмесителят трябва да се експлоатира само с оригинални резервни части.

• Работите по ремонта на бетоносмесителя трябва да се извършват само от упълномощени специалисти.

• Не оставяйте готовия за експлоатация бетоносмесител без надзор.
• При напускане на работното място изключете машината и издърпайте мрежовия щепсел.

6. Остатъчни рискове

Продуктът е конструиран съгласно нивото на развитие на техниката и признатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

• Опасности от нараняване от въртящи се части.
• Застрашаване на здравето поради ток при използване на неправилни електрически свързващи проводници.
• Преди да извършвате работи по настройка или поддръжка, изключете двигателя и издърпайте мрежовия щепсел.
• Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.
• Остатъчните рискове могат да бъдат намалени, ако бъдат спазвани глави „Указания за безопасност“ и „Употреба по предназначение“, както и ръководството за употреба като цяло.
• Избягвайте случайно пускане в експлоатация: Уверете се, че превключвателят за вкл./изкл. е в положение „0“, преди да включите щепсела в контакта.
• Използвайте инструмента, препоръчан в това ръководство за експлоатация. Така постигате оптимална производителност на Вашата машина.
• Дръжте ръцете си далеч от работната зона, когато продуктът работи.

⚠ Предупреждение! По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти.

За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

7. Технически данни

MIX160 MIX180
Двигател 230V / 50 Hz	230V / 50 Hz
Мощност на двигателя	0,65 kW	0,8 kW
Обороти на барабана, макс.	29,5 min ^-1	29,5 min ^-1
Ток при пълно натоварване	2,94 A	3,62 A
Обем	160 l	180 l
Диаметър на отвора на барабана	390 mm 390	mm
Тип защита	IP45D	IP45D
Режим на работа*	S6 30%	S6 30%
Клас на защита	II	II
Размери	1260 x 850 x 1350 mm	1260 x 850 x 1400 mm
Тегло	53,8 kg	56,5 kg

Запазва се правото на технически промени!

*S6 30 %: Непрекъснат режим с периодичен товар (продължителност на цикъла 10 мин.)

За да не загрява двигателят недопустимо, двигателят може да се експлоатира 30% от продължителността на цикъла с посоченото номинално натоварване и след това трябва 70% от продължителността на цикъла да продължи да работи без товар.

Шум и вибрации

⚠ Предупреждение:

Шумът може да окаже сериозни въздействия върху Вашето здраве. Ако шумът на машините превишава 85 dB, моля, носете подходяща защита за слуха.

Стойностите на шума са определени съгласно Директива 2005/88/EO.

MIX160 MIX180
Ниво на звуково налягане L_pA	69,75 dB	67,98 dB
Неопределеност K_pA	2,77 dB	5,14 dB

Ниво на звукова мощ-ност L_WA	90,74 dB 91,78 dB
Неопределеност K_WA	1,20 dB 1,40 dB
Гарантирано ниво на звукова мощност L_WA	92 dB 93 dB

8. Разопаковане

- Извадете бетоносмесителя от опаковката с по- мощта на двама души.

- Отстранете опаковъчния материал, както и опаковъчните и транспортните предпазители (ако има такива).

- Проверете дали обемът на доставката е пълен.

- Проверете уреда и принадлежностите за повреди от транспортирането. При рекламации доставчикът трябва да бъде уведомен незабавно. По-късни рекламации не се признават.

- По възможност запазете опаковката до изтичане на гаранционния срок.

- Преди употреба се запознайте с продукта посредством ръководството за експлоатация.

- За принадлежности, както за износващи се и резервни части, използвайте само оригинални части. Резервни части можете да си набавите от Вашия специализиран търговец.

- При поръчки посочвайте нашия номер на артикул, както и типа и годината на производство на продукта.

⚠️ ОПАСНОСТ!

Уредът и опаковъчните материали не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

Преди пускането в експлоатация задължително сглобете напълно уреда!

За да се улесни монтажът, той трябва да се из- вършва от двама души.

Торбичките с принадлежности (А до Н) съдържат всички малки части, необходими за монтажа (вижте Фиг. 3).

Необходим инструмент за монтажа (не е включен в обема на доставката):

• 2x гаечни ключа SW10
• 2x гаечни ключа SW13
• 1x гаечен ключ SW16
• 1x плоски клещи
• 1x кръстата отвертка

9.1 Монтиране на транспортните колела (5) (торбичка с принадлежности А) (Фиг.4)

1. Поставете транспортните колела (5) от двете страни върху опорния крак с колесната ос (12).
2. Поставете по една шайба върху колесната ос от двете страни.
3. Вкарайте по един щифт през външния отвор на колесната ос от двете страни.
4. Осигурете транспортните колела (5), огъвайки щифтовете настрани с помощта на плоски клещи (не са вк лючени в обема на доставката).

9.2 Монтиране на опорния крак (8), управляващата щанга (16) и удължаващата щанга (17) на средната част на рамата (11) (торбичка с принадлежности В) (Фиг. 5)

1. Придържайте опорния крак (8) към средната част на рамата (11), както е показано. Изберете отворите така, че опорния крак (8) да е в долно положение.
2. Вкарайте двата винта с шестостенна глава M8x70 в отворите.
3. Фиксирайте винтовете с по една подложна шайба, пружинен пръстен и гайка M8.
4. Затегнете всички винтове с помощта на гаечен ключ (SW13) (не е включен в обема на доставката).
5. Вкарайте управляващата щанга (16) отдолу през предвидения за целта държач.
6. Поставете пружината отгоре върху управлява- щата щанга (16) и я задръжте на място, като поставите шплинта в долния отвор.
7. Свържете управляващата щанга (16) с удължаващата щанга (17) с помощта на винт с шестостенна глава М6х30. Фиксирайте го с гайка М6.
8. Затегнете винта с помощта на два гаечни ключа (SW10) (не е включен в обема на доставка-та).

9.3 Монтиране на опорния крак с колесна ос (12) и транспортните колела (5) на средна- та част на рамата (11) (торбичка с принад- лежности С) (Фиг. 6)

1. Придържайте опорния крак с колесна ос (12) към средната част на рамата (11), както е показано.
2. Вкарайте двата винта с шестостенна глава M8x70 в отворите.
3. Фиксирайте винтовете с по една подложна шайба, пружинен пръстен и гайка М8.
4. Затегнете всички винтове с помощта на гаечен ключ (SW13) (не е включен в обема на доставката).

9.4 Монтиране на долната част на барабана (10) (торбичка с принадлежности D) (Фиг. 7)

1. Поставете лагерната опора (14), както е показано, на предназначеното за целта място в долната част на барабана (10).
2. Фиксирайте долната част на барабана (10) с предпазния пръстен (вижте фигурата).
3. В същото време вкарайте лагера на долната част на барабана (10) с предварително монтираната лагерна опора (14) в отворите на долната част. Уверете се, че лагерната опора (14) е над опорния крак с колесна ос (12).
4. При това обърнете внимание на позицията на отвора.
5. Вкарайте винта с шестостенна глава M8x65 в отвора.
6. Фиксирайте винта с подложна шайба, пружинен пръстен и гайка M8.
7. Фиксирайте противоположната страна с по- мощта на предпазната пластина (15) и двата винта с шестостенна глава M8x20.
8. Фиксирайте винтовете с по една подложна шайба, пружинен пръстен и гайка М8.
9. Затегнете всички винтове с помощта на гаечен ключ (SW13) (не е включен в обема на доставката).

9.5 Монтиране на смесителното устройство (2) (торбичка с принадлежности Е) (Фиг. 8)

1. Вкарайте по един винт с кръстообразен шлиц M10x20 отвън през долната част на барабана (10).

2. Поставете по една гумена шайба върху току-що поставените винтове с кръстообразен шлиц в долната част на барабана (10).

3. Поставете смесителното устройство (2) върху монтираните винтове с кръстообразен шлиц и го фиксирайте с по една подложна шайба, един пружинен пръстен и една гайка М10.

4. Смесителното устройство (2) не се затяга, дока- то не се монтира горната част на барабана (9).

9.6 Монтиране на горната част на барабана (9) (торбичка с принадлежности F) (Фиг. 9)

1. Поставете горната част на барабана (9) върху долната част на барабана (10). Уверете се, че горният и долният монтажен отвор на барабана са подравнени.

2. Внимание! Залепените стрелки маркират точното подравняване на долната част на барабана (10) и горната част на барабана (9).

3. Фиксирайте горната част на инструмента (9), поставяйки десетте винта M8x20, пружинните пръстени и шайбите.

4. След това затегнете винтовете на кръст с по- мощта на гаечен ключ SW13 (не е включена в обема на доставката).

5. Вкарайте по един винт с кръстообразен шлиц M10x20 отвън през горната част на барабана (9).

6. Поставете по една гумена шайба върху то- ку-що поставените винтове с кръстообразен шлиц в горната част на барабана (9).

7. Закрепете горния край на смесителното устройство (2), поставяйки го върху току-що поставените винтове с кръстообразен шлиц. Фиксирайте го с по една подложна шайба, пружинен пръстен и гайка М10.

8. Накрая затегнете и четирите винта в долната част на барабана (10) и горната част на барабана (9) с помощта на кръстата отвертка и гаечен к люч SW16 (не е включен в обема на доставката).

9.7 Монтиране на шарнирно окаченото зъбно колело (7) с растерния диск (13) (торбичка с принадлежности G) (Фиг. 10)

1. Поставете шарнирно окаченото зъбно коле- ло (7) с предварително монтирания растерен диск (13) върху външния фланец.

2. Фиксирайте го към държача (13a) с два винта с шестостенна глава M8x20 и една подложна шайба, един пружинен пръстен и една гайка M8. Уверете се, че винтовете са поставени от вътрешната към външната страна.

3. След това затегнете винтовете с помощта на два гаечни ключа (SW13) (не е включен в обема на доставката).

1. Поставете блока на двигателя (4) така, че бол- товете с резба да съвпаднат с отворите.

2. Натиснете блока на двигателя (4) върху вала.

3. След това фиксирайте блока на двигателя (4) с две подложни шайби и две стоп гайки М8 към болта с резба.

4. Вкарайте винта с шестостенна глава M8x70 през държача на блока на двигателя (4) и отвора в централната част на рамката (11).

5. Фиксирайте винта с подложна шайба, пружинен пръстен и гайка М8.

6. Затегнете всички винтове и гайки с помощта на два гаечни ключа (SW13) (не е включен в обема на доставката).

Преди пускането в експлоатация задължително сглобете напълно уреда!

Експлоатирайте бетоносмесителя само ако няма липсващи или дефектни части (напр. защитни капаци) и ако свързващият проводник не е повреден.

10.1 Поставяне

- Поставете бетоносмесителя хоризонтално върху равна, твърда повърхност. Предотвратете потъването на машината.

- Не поставяйте бетоносмесителя върху свързващия проводник!

- Положете свързващия проводник така, че да не се огъне, смачка или по някакъв начин повреди.

Указание:

Барабанът трябва да може да се върти надясно и наляво. За изпзване на барабана под барабана трябва да има място за съд с достатъчен капаци- тет (напр. корито за хоросан). Когато поставяте машината, се уверете, че смесителният барабан може да се изпразни безпрепятствено.

10.2 Включване/Изключване (Фиг.1)

⚠️ ВНИМАНИЕ!

Опасност от нараняване!

Въртящ се смесителен барабан може да доведе до повреди.

- Не посягайте към движещия се барабан на машината.

- Не поставяйте предмети в движещия се смесителен барабан (напр. лопата или подобни).

1. Свържете подходящ удължителен кабел към захранващия кабел на бетоносмесителя.
2. Включете удължителния кабел в контакт.
3. Натиснете превключвателя за вкл./изкл. (3) „I“ (зелен бутон), за да стартирате уреда.
4. Натиснете превключвателя за вкл./изкл. (3) „0“ (червен бутон), за да изключите уреда.

10.2.1 Термозащита

При претоварване и прегряване вграденото за- щитно изключване изключва уреда от съображе- ния за безопасност.

1. Изчакайте ок. 15 минути, докато двигателят се охлади.
2. Стартирайте отново уреда, натискайки прев- ключвателя за вкл./изкл. (5) „I“ (зелен бутон).

За производството на бетон или хоросан бетоно- смесителят трябва да бъде фиксиран в опреде- лено положение за смесване. Само правилното положение за смесване осигурява най-добRITE ре- зултати и гарантира безпроблемен работен процес.

1. Винаги дръжте здраво шарнирното окачено зъбно колело (7), когато регулирате барабана (1).
2. Освободете приспособлението за завъртане, като натиснете с крак управляващата щанга (16) надолу. По този начин растерът се освобождава от растерния диск (13).
3. Завъртете барабана (1) до положението, съответстваша на Вашата смес.
4. Фиг. 12а: Положение на барабана за производство на хоросан.
5. Фиг. 12b: Положение на барабана за производство на бетон
6. След като барабанът (1) застане в желаното положение, фиксирайте отново управляващата щанга (16) в растерния диск (13).

10.4 Пълнене (Фиг. 12a + 12b) ⚠️ ВНИМАНИЕ!

Опасност за живота и опасност от нараняване!

Вдишването на прах може да доведе до увреждане на здравето. Не докосвайте цимента или добавките без предпазни ръкавици.

• Носете респираторна маска.
• Носете предпазни ръкавици и никога не посягайте към работащия смесителен барабан.

⚠ ПРЕДУПРЕЖДЕНИЕ!

Опасност от преобръщане!

Преди пълнене се уверете, че бетоносмесителят е стабилен.

• Работете с бетоносмесителя само върху твърда, равна (без опасност от преобръщане) основа.
• Не променяйте местоположението на бетоносмесителя по време на пълнене, респ. когато барабанът работи.

• Работете с бетоносмесителя само върху твърда, равна (без опасност от преобръщане) основа

• Натиснете превключвателя за вкл./изкл. (3) „I“ (зелен бутон), за да стартирате уреда.

• Проверете положението за смесване върху растерния диск (13).
• Фиг. 12а: Положение на барабана за производство на хоросан.
• Фиг. 12b: Положение на барабана за производство на бетон.
• Напълнете сместа при работещ барабан (1). Не препълвайте барабана (1). Благоразумие! Опасност от движещи се части!
• Не хвърляйте материала в барабана (1) с голяма скорост, за да избегнете залепването му за долната страна на барабана (1). Подавайте материала в по-малки количества на порции.
• Преди пълнене се уверете, че отворът на барабана (1) е ориентиран така, че от барабана (1) да не може да пада смес.

Указание: Получете професионален съвет относ- но състава и качеството на сместа.

10.5 Изпразване (Фиг. 12с)

1. Поставете съд с достатъчен капацитет (напр. корито за хоросан) под барабана (1). Внимавайте върху земята да не пада смес.
2. Отключете приспособлението за завъртане, издърпвайки шарнирното окачено колело (1) към себе си. По този начин растерът се освобождава от растерния диск (14).
3. За да изпразните барабана (1) завъртете го бавно надолу.

11. Електрическо свързване

Монтираният електродвигател е свързан в готов- ност за експлоатация. Свързването отговаря на приложимите норми на VDE и DIN.

Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

11.1 Повредени свързващи електрически про- водници

По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

• Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
• Точки на прегъване поради неправилно закреп- ване или прокарване на свързващия проводник.
• Места на прерязване поради прегазване на свързващия проводник.
• Повреди в изолацията поради дърпане от стенния контакт.
• Пукнатини поради стареене на изолацията.

Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници с обозначение H07RN.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

При еднофазен двигател за променлив ток за машини с висок пусков ток (от 3000 W) Ви препоръчваме предпазител от С 16А или К 16А!

12. Почистване

⚠ ПРЕДУПРЕЖДЕНИЕ!

Опасност от нараняване!

Продуктът може да се стартира неочаквано, което да доведе до наранявания.

- Преди всякакви работи по почистване и поддръжка изключвайте двигателя.

- Преди всякакви работи по почистване изтегляйте мрежовия щепсел.

УКАЗАНИЕ!

Опасност от повреждане!

Блокът на двигателя може да се повреди, ако в него попадне вода. Не удряйте смесителния барабан с твърди предмети (чук, лопата и др.). Смачканият смесителен барабан влошава процеса на смесване и също така се почиства трудно.

- Почиствайте продукта с четка или стъргалка.

- Не потапяйте продукта във вода или други течности и не пръскайте блока на двигателя с машина за почистване с високо налягане.

Препоръчваме да почиствате уреда основно от- вътре о отвън веднага след всяка употреба. Мръ- сотията никога не трябва да се отстранява с чук, лопата и други подобни предмети.

След всяко използване на бетоносмесителя:

1. Почиствайте барабана (1) с вода и отстранявайте циментовите и хоросановите корички с четка или стъргалка.
2. За да почистите вътрешността на барабана, циркулирайте няколко лопати чакъл с вода.

13. Транспортиране

⚠ ПРЕДУПРЕЖДЕНИЕ!

Опасност от нараняване!

Продуктът може да се стартира неочаквано, което да доведе до наранявания.

• Изключете двигателя преди транспортиране.
• Изтеглете щепсела от контакта.

13.1 Транспортиране на превозното средство (Фиг. 13d)

1. Освободете приспособлението за завъртане, като натиснете с крак управляващата щанга (16) надолу. По този начин растерът се освобождава от растерния диск (13).
2. Поставете барабана (1) с отвора за пълнене надолу.
3. Отстранете винтовете от опорния крак (8) и от опорния крак с колесна ос (12).
4. Сгънете опорния крак (8) и опорния крак с колесна ос (12).
5. Осигурете бетоносмесителя срещу приплъзване с обтяжен колан.
6. Не повдигайте бетоносмесителя с кран.

13.2 Транспортиране до работното място (Фиг. 13d)

1. Освободете приспособлението за завъртане, като натиснете с крак управляващата щанга (16) надолу. По този начин растерът се освобождава от растерния диск (13).
2. Поставете барабана (1) с отвора за пълнене надолу.
3. За кратко транспортиране наклонете леко бетоносмесителя и го транспортирайте върху транспортните колела (5).

14. Съхранение

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура на съхранение е между 5 и 30 °C.

Покрийте бетоносмесителя, за да го предпазите от прах или влага.

Съхранявайте ръководството за експлоатация при електрическия инструмент.

15. Поддръжка

⚠ ПРЕДУПРЕЖДЕНИЕ!

Опасност от нараняване!

Продуктът може да се стартира неочаквано, което да доведе до наранявания.

• Преди всякакви работи по поддръжка изключ- вайте двигателя.
• Преди всякакви работи по поддръжката из- дърпвайте мрежовия щепсел.

15.1 Проверка на обтягането на ремъка (Фиг. 11a)

Обтягането на ремъка е настроено правилно в за- вода. Обтягането на ремъка не може да се регули- ра допълнително.

1. Свалете капака на блока на двигателя (4), като разхлабите винтовете (4a) на блока на двигателя (4). За целта използвайте кръстата отвертка (не е включена в обема на доставката).

2. Проверете обтягането на ремъка. При натискане на ремъка с пръст той трябва да се огъне на ок. 5 mm.

3. Поставете отново капака на блока на двигателя (4) и затегнете винтовете (4a). За целта използвайте кръстата отвертка (не е включена в обема на доставката).

15.2 Смяна на ремъка

Ремъците са бързоизносващи се части, които трябва да се сменят след определен период от време.

1. Свалете капака на блока на двигателя (4), като разхлабите винтовете (4a) на блока на двигателя (4).
2. Свалете капака на двигателя.
3. При поставяне на новия клиновиден ремък страната с каналите трябва да е обърната навън. Уверете се, че първо сте монтирали до-лната част на клиновия ремък.
4. Проверете обтягането на ремъка. При натискане на ремъка с пръст той трябва да се огъне на ок. 5 mm. Не е възможно да обтегнете отново ремъка.
5. Поставете отново капака на блока на двигателя (4) и затегнете винтовете (4a).

15.3 Връзки и ремонти

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

При запитвания, моля посочвайте следните данни:

• Тип ток на двигателя
- Данни от типовата табелка на уреда

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: Ремък

* не са включени задължително в обема на доставката!

Резервните части и аксесоарите се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.

16. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали могат да се рециклират. Моля, изхвърлете опаковката по природосъобразен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!

- Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.

- Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.

- Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!

- Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.

- Електрическото и електронното оборудване може да се предава безплатно на следните места:

- Публични събирателни пунктове (например дворове на общински сгради).

- Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.

- Можете да предадете до три стари електрически уреда от всеки тип уред с максимальна дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.

- За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

- Ако но вият електрически уред с е доставя от про -изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

- Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.

17. Отстраняване на неизправности

Неизправност	Възможна	Отстраняване
Двигателят не се задвижва	Липсва мрежово напрежение Проверете предпазителя
	Дефектен свързващ кабел	Възложете проверка, респ. смяна на електротехник
Двигателят спира	Двигателят е претоварен Оставете двигателя да изстине
	Отворите за приточния и отпадния въздух на блока на двигателя са замърсени	Почистете отворите за приточния и отпадния въздух
Двигателят работи, барабанът не се върти	Клиновидният ремък приплъзва	Смяна на клиновидния ремък

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garantie RO
