РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MIX180 SCHEPPACH

БетоносмесителПревод на оригиналното ръководство за експлоатация

Обяснение на символите върху уреда Преди пускане в експлоатация прочетете и спазвайте ръководството за експлоатация и указанията за безопасност! Поставете бетоносмесителя върху хоризонтална и стабилна основа! Бетоносмесителят не трябва да се движи по време на експлоатация! Дръжте неупълномощените лица и децата далеч от машината! Машината е със защитна изолация! Внимание! Класът на зашита се запазва само ако в случай на сервизиране се използват оригинални изолационни материали и изолационните материали не се променят. Преди почистване или поддръжка на машината извадете мрежовия

Size: 20 (mm) 40 (mm)Ø 25 mm129 x 70 Бетоносмесителят трябва да се експлоатира само с напълно затворено защитно устройство! Носете защитно облекло! Не посягайте към движещия се барабан! Благоразумие! Опасност от смачкване на зъбния венец! Приспособления за монтаж! Вижте: Монтаж, монтиране на горната част на барабана (Фиг. 6) Продуктът отговаря на приложимите европейски директиви. Продуктът отговаря на приложимите сръбски директиви.www.scheppach.com

2. Смесително устройство

3. Превключвател за включване / изключване

7. Шарнирно окачено зъбно колело

9. Горна част на барабана

10. Долна част на барабана

11. Средна част на рамата

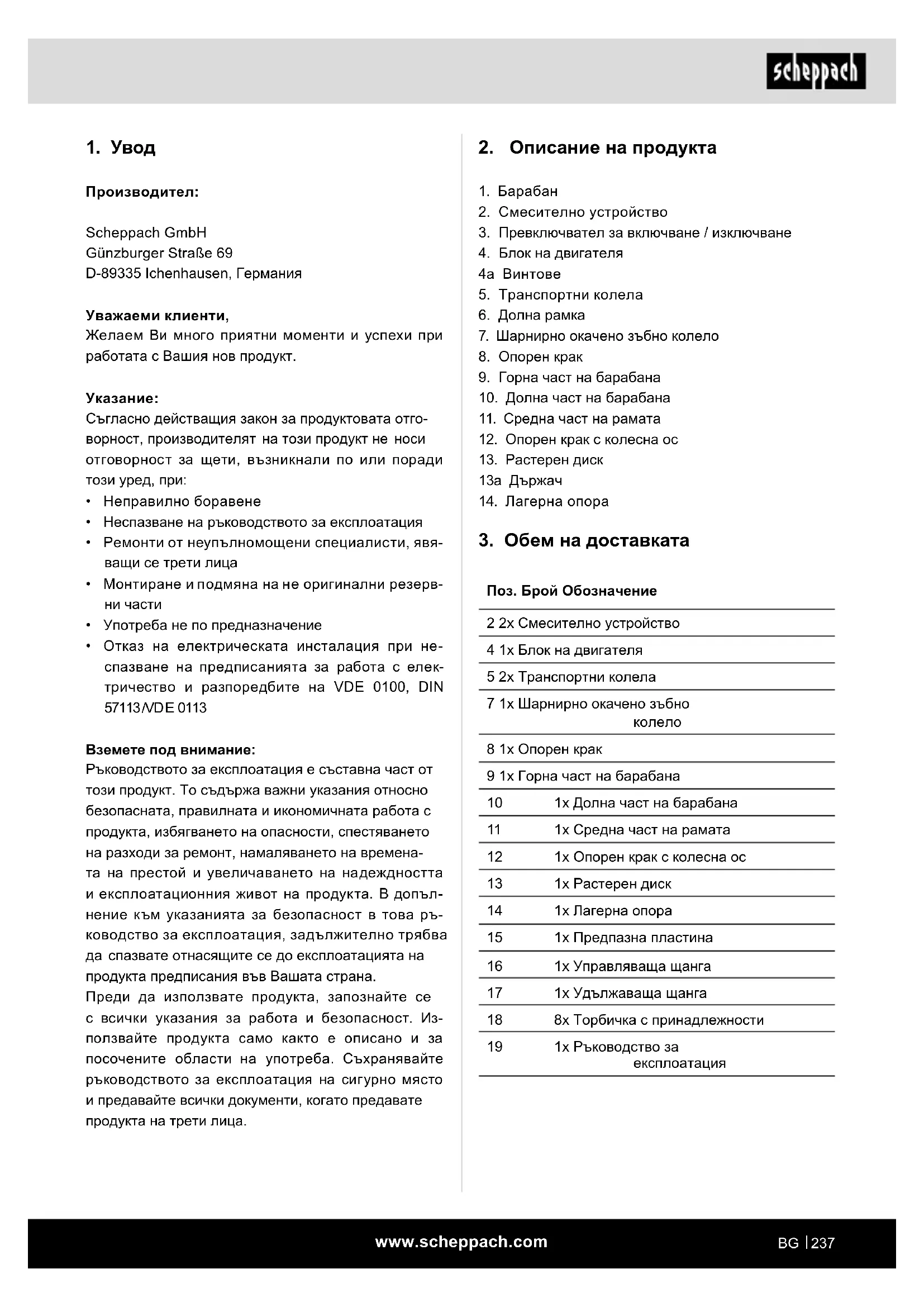

3. Обем на доставката

Поз. Брой Обозначение 2 2x Смесително устройство 4 1x Блок на двигателя 5 2x Транспортни колела 7 1x Шарнирно окачено зъбно

8 1x Опорен крак 9 1x Горна част на барабана 10 1x Долна част на барабана 11 1x Средна част на рамата 12 1x Опорен крак с колесна ос 13 1x Растерен диск 14 1x Лагерна опора 15 1x Предпазна пластина 16 1x Управляваща щанга 17 1x Удължаваща щанга 18 8x Торбичка с принадлежности 19 1x Ръководство за експлоатация

Съгласно действащия закон за продуктовата отго- ворност, производителят на този продукт не носи отговорност за щети, възникнали по или поради този уред, при:

• Неспазване на ръководството за експлоатация

• Ремонти от неупълномощени специалисти, явя- ващи се трети лица

• Монтиране и подмяна на не оригинални резерв-

• Отказ на електрическата инсталация при не- спазване на предписанията за работа с елек- тричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113 Вземете под внимание: Ръководството за експлоатация е съставна част от този продукт. То съдържа важни указания относно безопасната, правилната и икономичната работа с продукта, избягването на опасности, спестяването на разходи за ремонт, намаляването на времена- та на престой и увеличаването на надеждността и експлоатационния живот на продукта. В допъл- нение към указанията за безопасност в това ръ- ководство за експлоатация, задължително трябва да спазвате отнасящите се до експлоатацията на продукта предписания във Вашата страна. Преди да използвате продукта, запознайте се с всички указания за работа и безопасност. Из- ползвайте продукта само както е описано и за посочените области на употреба. Съхранявайте ръководството за експлоатация на сигурно място и предавайте всички документи, когато предавате продукта на трети лица.www.scheppach.com

m БЛАГОРАЗУМИЕ Сигнална дума за обозначаване на потенциално опасна ситуация, която, ако не бъде избегната, може да доведе до леки или средни наранявания.

Сигнална дума за обозначаване на потенци- ално опасна ситуация, която, ако не бъде из- бегната, може да доведе до повреждане на продукта или имуществени щети.

5. Указания за безопасност

Общи указания за безопасност m ПРЕДУПРЕЖДЕНИЕ: Когато използвате елек- трически инструменти, трябва да следвате посочените по-долу основни мерки за безопас- ност, за да намалите риска от пожар, токов удар и наранявания на хора. Моля, прочетете всички инструкции, преди да работите с този уред.

• Съблюдавайте всички указания за безопасност и предупреждения за опасности върху уреда.

• Поддържайте всички указания за безопасност и предупреждения за опасности върху продукта в четливо състояние.

• Устройствата за безопасност по продукта не бива да се демонтират или да се привеждат в неизползваемо състояние.

• Проверете проводниците за свързване към мрежата. Не използвайте дефектни свързващи проводници.

• Преди пускане в експлоатация проверете пра- вилното функциониране на уреда.

• Дръжте външните лица и децата далеч от бето- носмесителя.

• Лицата, които са под влиянието на алкохол, наркотици или лекарства, не могат да работят с машината.

• Операторът е длъжен да носи личните си пред- пазни средства (ЛПС).

• Внимание при работа: Опасности от нараняване от въртящи се части.

4. Употреба по предназначение

Бетоносмесителят може да се използва при до- машна работа за смесване на бетон и хоросан. Бетоносмесителят е предназначен само за лично ползване в дома и градината. Продуктът може да се използва само съгласно своето предназначение. Всяка различаваща се от това употреба не е по предназначение. За всяка- къв вид произтичащи от това щети или наранява- ния отговорност носи потребителят/операторът, а не производителят. Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба. Лицата, които обслужват и поддържат продукта, трябва да са запознати с него и да са информира- ни относно възможните опасности. Промените по продукта освобождават изцяло про- изводителя от отговорност за възникнали в резул- тат от това щети. Продуктът може да се използва само с оригинални резервни части и оригинални принадлежности на производителя. Предписанията за безопасност, работа и поддръж- ка на производителя, както и посочените размери в Техническите данни, трябва да бъдат спазвани. Моля, обърнете внимание, че нашите продукти не са конструирани с предназначение за търгов- ска, професионална или промишлена употреба. Не поемаме гаранция, ако продуктът се използва в търговски, занаятчийски или промишлени пред- приятия, както и при равносилни дейности. Производителят не носи отговорност за щети, при- чинени от неправилна употреба или неправилно обслужване. Обяснение на сигналните думи в ръководство- то за употреба m ОПАСНОСТ Сигнална дума за обозначаване на непосредствено опасна ситуация, която, ако не бъде избегната, ще доведе до смърт или сериозно нараняване.www.scheppach.com

• Работите по ремонта на бетоносмесителя тряб- ва да се извършват само от упълномощени спе-

• Не оставяйте готовия за експлоатация бетоно- смесител без надзор.

• При напускане на работното място изключете машината и издърпайте мрежовия щепсел.

6. Остатъчни рискове

Продуктът е конструиран съгласно нивото на развитие на техниката и признатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни

• Опасности от нараняване от въртящи се части.

• Застрашаване на здравето поради ток при из- ползване на неправилни електрически свързва- щи проводници.

• Преди да извършвате работи по настройка или поддръжка, изключете двигателя и издърпайте мрежовия щепсел.

• Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни

• Остатъчните рискове могат да бъдат намалени, ако бъдат спазвани глави „Указания за безопас- ност“ и „Употреба по предназначение“, както и ръководството за употреба като цяло.

• Избягвайте случайно пускане в експлоатация: Уверете се, че превключвателят за вкл./изкл. е в положение „0“, преди да включите щепсела в

• Използвайте инструмента, препоръчан в това ръководство за експлоатация. Така постигате оп- тимална производителност на Вашата машина.

• Дръжте ръцете си далеч от работната зона, ко- гато продуктът работи. m Предупреждение! По време на експлоатация този електрически инструмент създава електро- магнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смър- тоносни наранявания, препоръчваме на лица с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използ-

• Извършвайте работите по почистването и под- дръжката и отстранявайте неизправностите само при изключен двигател. Изтеглете щепсе- ла от контакта!

• Работи по монтаж, ремонт и поддръжка на елек- трическата инсталация могат да се извършват само от специалисти.

• Всички предпазни устройства и устройства за безопасност трябва отново да се монтират не- забавно след завършени работи по ремонт или

• Когато напускате работното място, изключете двигателя и издърпайте щепсела от електриче- ската мрежа!

• Следете за достатъчното осветление. Лошото осветление може значително да увеличи риска от нараняване!

• В случай на опасност изключете уреда и издър- пайте щепсела!

• Никога не поставяйте дланите си върху движе- щи се части на машината, когато е включена. Съществува опасност от захващане / навиване от въртящия се барабан, респ. въртящите се смесителни инструменти.

• Уредът не трябва да работи, докато се премест- ва на друго място!

• Уредът може да се поставя само върху равна повърхност!

• Съществува опасност от вдишване на токсични изпарения и прах. Д о п ъ л н и т е л ни указания за безопасност за бе- тоносмесителя

• Бетоносмесителят трябва да се пуска в експло- атация, само ако е напълно монтиран.

• Преди пускане в експлоатация проверявайте свързващите електрически кабели за повреди.

• Носете защитни обувки, ръкавици, предпазни очила и респиратор.

• Дръжте ръцете и краката си далеч от движещи- те се части.

• Не посягайте към движещия се барабан на ма-

• Не поставяйте предмети в движещия се смеси- телен барабан, напр. лопата или подобни.

• Опасност от нараняване при въртящ се смеси- телен барабан.

• Бетоносмесителят трябва да се експлоатира само с оригинални резервни части.www.scheppach.com

Ниво на звукова мощ- ност L

1,20 dB 1,40 dB Гарантирано ниво на звукова мощност L

• Извадете бетоносмесителя от опаковката с по- мощта на двама души.

• Отстранете опаковъчния материал, както и опа- ковъчните и транспортните предпазители (ако има такива).

• Проверете дали обемът на доставката е пълен.

• Проверете уреда и принадлежностите за повре- ди от транспортирането. При рекламации дос- тавчикът трябва да бъде уведомен незабавно. По-късни рекламации не се признават.

• По възможност запазете опаковката до изтича- не на гаранционния срок.

• Преди употреба се запознайте с продукта по- средством ръководството за експлоатация.

• За принадлежности, както за износващи се и резервни части, използвайте само оригинални части. Резервни части можете да си набавите от Вашия специализиран търговец.

• При поръчки посочвайте нашия номер на арти- кул, както и типа и годината на производство на

m ОПАСНОСТ! Уредът и опаковъчните материали не са играч- ка за деца! Деца не бива да играят с пластмасо- ви торбички, фолио и дребни части! Съществу- ва опасност от поглъщане и задушаване!

m Внимание! Преди пускането в експлоатация задължително сглобете напълно уреда! За да се улесни монтажът, той трябва да се из- вършва от двама души. Торбичките с принадлежности (A до H) съдър- жат всички малки части, необходими за монтажа (вижте Фиг. 3).

2,94 A 3,62 A Обем 160 l 180 l Диаметър на отвора на барабана 390 mm 390 mm Тип защита IP45D IP45D Режим на работа* S6 30% S6 30% Клас на защита II II

1260 x 850 x 1350 mm 1260 x 850 x 1400 mm Тегло 53,8 kg 56,5 kg Запазва се правото на технически промени! *S6 30 %: Непрекъснат режим с периодичен товар (продължителност на цикъла 10 мин.) За да не загрява двигателят недопустимо, дви- гателят може да се експлоатира 30% от продъл- жителността на цикъла с посоченото номинално натоварване и след това трябва 70% от продължи- телността на цикъла да продължи да работи без

Шум и вибрации m Предупреждение: Шумът може да окаже сериозни въздействия вър- ху Вашето здраве. Ако шумът на машините преви- шава 85 dB, моля, носете подходяща защита за

Характеристики на шума Стойностите на шума са определени съгласно Ди- ректива 2005/88/ЕО. MIX160 MIX180 Ниво на звуково наля- гане L

9.3 Монтиране на опорния крак с колесна ос

(12) и транспортните колела (5) на средна- та част на рамата (11) (торбичка с принад- лежности C) (Фиг. 6)

1. Придържайте опорния крак с колесна ос (12)

към средната част на рамата (11), както е по-

3. Фиксирайте винтовете с по една подложна

шайба, пружинен пръстен и гайка M8.

4. Затегнете всички винтове с помощта на гаечен

ключ (SW13) (не е включен в обема на достав-

9.4 Монтиране на долната част на барабана

(10) (торбичка с принадлежности D) (Фиг. 7)

1. Поставете лагерната опора (14), както е по-

казано, на предназначеното за целта място в долната част на барабана (10).

2. Фиксирайте долната част на барабана (10) с

предпазния пръстен (вижте фигурата).

3. В същото време вкарайте лагера на долната

част на барабана (10) с предварително мон- тираната лагерна опора (14) в отворите на долната част. Уверете се, че лагерната опора (14) е над опорния крак с колесна ос (12).

4. При това обърнете внимание на позицията на

нен пръстен и гайка M8.

7. Фиксирайте противоположната страна с по-

мощта на предпазната пластина (15) и двата винта с шестостенна глава M8x20.

8. Фиксирайте винтовете с по една подложна

шайба, пружинен пръстен и гайка M8.

9. Затегнете всички винтове с помощта на гаечен

ключ (SW13) (не е включен в обема на достав-

9.5 Монтиране на смесителното устройство

(2) (торбичка с принадлежности E) (Фиг. 8)

1. Вкарайте по един винт с кръстообразен шлиц

M10x20 отвън през долната част на барабана (10).

2. Поставете по една гумена шайба върху то-

ку-що поставените винтове с кръстообразен шлиц в долната част на барабана (10). Необходим инструмент за монтажа (не е включен в обема на доставката):

• 1x кръстата отвертка

9.1 Монтиране на транспортните колела (5)

(торбичка с принадлежности A) (Фиг.4)

1. Поставете транспортните колела (5) от двете

страни върху опорния крак с колесната ос (12).

2. Поставете по една шайба върху колесната ос

3. Вкарайте по един щифт през външния отвор

на колесната ос от двете страни.

4. Осигурете транспортните колела (5), огъвай-

ки щифтовете настрани с помощта на плоски клещи (не са вк лючени в обема на доставката).

9.2 Монтиране на опорния крак (8), управлява-

щата щанга (16) и удължаващата щанга (17) на средната част на рамата (11) (торбичка с принадлежности B) (Фиг. 5)

1. Придържайте опорния крак (8) към средната

част на рамата (11), както е показано. Изберете отворите така, че опорния крак (8) да е в долно

3. Фиксирайте винтовете с по една подложна

шайба, пружинен пръстен и гайка M8.

4. Затегнете всички винтове с помощта на гаечен

ключ (SW13) (не е включен в обема на достав-

5. Вкарайте управляващата щанга (16) отдолу

през предвидения за целта държач.

6. Поставете пружината отгоре върху управлява-

щата щанга (16) и я задръжте на място, като поставите шплинта в долния отвор.

7. Свържете управляващата щанга (16) с удъл-

жаващата щанга (17) с помощта на винт с шес- тостенна глава M6x30. Фиксирайте го с гайка M6.

8. Затегнете винта с помощта на два гаечни клю-

ча (SW10) (не е включен в обема на доставка- та).www.scheppach.com

9.8 Монтиране на блока за двигателя (4) (тор-

бичка с принадлежности H) (Фиг. 11)

1. Поставете блока на двигателя (4) така, че бол-

товете с резба да съвпаднат с отворите.

2. Натиснете блока на двигателя (4) върху вала.

3. След това фиксирайте блока на двигателя (4)

с две подложни шайби и две стоп гайки M8 към болта с резба.

4. Вкарайте винта с шестостенна глава M8x70

през държача на блока на двигателя (4) и отво- ра в централната част на рамката (11).

5. Фиксирайте винта с подложна шайба, пружи-

нен пръстен и гайка M8.

6. Затегнете всички винтове и гайки с помощта

на два гаечни ключа (SW13) (не е включен в обема на доставката).

10. Пускане в експлоатация

m Внимание! Преди пускането в експлоатация задължително сглобете напълно уреда! Експлоатирайте бетоносмесителя само ако няма липсващи или дефектни части (напр. защитни ка- паци) и ако свързващият проводник не е повреден.

• Поставете бетоносмесителя хоризонтално вър- ху равна, твърда повърхност. Предотвратете потъването на машината.

• Не поставяйте бетоносмесителя върху свързва- щия проводник!

• Положете свързващия проводник така, че да не се огъне, смачка или по някакъв начин повреди.

Барабанът трябва да може да се върти надясно и наляво. За изпразване на барабана под барабана трябва да има място за съд с достатъчен капаци- тет (напр. корито за хоросан). Когато поставяте машината, се уверете, че смесителният барабан може да се изпразни безпрепятствено.

10.2 Включване/Изключване (Фиг.1)

m ВНИМАНИЕ! Опасност от нараняване! Въртящ се смесителен барабан може да доведе до

3. Поставете смесителното устройство (2) върху

монтираните винтове с кръстообразен шлиц и го фиксирайте с по една подложна шайба, един пружинен пръстен и една гайка M10.

4. Смесителното устройство (2) не се затяга, дока-

то не се монтира горната част на барабана (9).

9.6 Монтиране на горната част на барабана (9)

(торбичка с принадлежности F) (Фиг. 9)

1. Поставете горната част на барабана (9) върху

долната част на барабана (10). Уверете се, че горният и долният монтажен отвор на бараба- на са подравнени.

2. Внимание! Залепените стрелки маркират точ-

ното подравняване на долната част на бара- бана (10) и горната част на барабана (9).

3. Фиксирайте горната част на инструмента (9),

поставяйки десетте винта M8x20, пружинните пръстени и шайбите.

4. След това затегнете винтовете на кръст с по-

мощта на гаечен ключ SW13 (не е включена в обема на доставката).

5. Вкарайте по един винт с кръстообразен шлиц

M10x20 отвън през горната част на барабана (9).

6. Поставете по една гумена шайба върху то-

ку-що поставените винтове с кръстообразен шлиц в горната част на барабана (9).

7. Закрепете горния край на смесителното ус-

тройство (2), поставяйки го върху току-що поставените винтове с кръстообразен шлиц. Фиксирайте го с по една подложна шайба, пру- жинен пръстен и гайка M10.

8. Накрая затегнете и четирите винта в долната

част на барабана (10) и горната част на барабана (9) с помощта на кръстата отвертка и гаечен к люч SW16 (не е включен в обема на доставката).

9.7 Монтиране на шарнирно окаченото зъбно

колело (7) с растерния диск (13) (торбичка с принадлежности G) (Фиг. 10)

1. Поставете шарнирно окаченото зъбно коле-

ло (7) с предварително монтирания растерен диск (13) върху външния фланец.

2. Фиксирайте го към държача (13а) с два винта

с шестостенна глава M8x20 и една подложна шайба, един пружинен пръстен и една гайка M8. Уверете се, че винтовете са поставени от вътрешната към външната страна.

3. След това затегнете винтовете с помощта на

два гаечни ключа (SW13) (не е включен в обе- ма на доставката).www.scheppach.com

- Носете респираторна маска. - Носете предпазни ръкавици и никога не по- сягайте към работещия смесителен барабан. m ПРЕДУПРЕЖДЕНИЕ! Опасност от преобръщане! Преди пълнене се уверете, че бетоносмесителят е стабилен. - Работете с бетоносмесителя само върху твърда, равна (без опасност от преобръщане)

- Не променяйте местоположението на бетоно- смесителя по време на пълнене, респ. когато барабанът работи. - Работете с бетоносмесителя само върху твърда, равна (без опасност от преобръщане)

1. Натиснете превключвателя за вкл./изкл. (3) „I“

(зелен бутон), за да стартирате уреда.

2. Проверете положението за смесване върху

5. Напълнете сместа при работещ барабан (1).

Не препълвайте барабана (1). Благоразумие! Опасност от движещи се части!

6. Не хвърляйте материала в барабана (1) с го-

ляма скорост, за да избегнете залепването му за долната страна на барабана (1). Подавайте материала в по-малки количества на порции.

7. Преди пълнене се уверете, че отворът на ба-

рабана (1) е ориентиран така, че от барабана (1) да не може да пада смес. Указание: Получете професионален съвет относ- но състава и качеството на сместа.

10.5 Изпразване (Фиг. 12c)

1. Поставете съд с достатъчен капацитет (напр.

корито за хоросан) под барабана (1). Внима- вайте върху земята да не пада смес.

2. Отключете приспособлението за завъртане,

издърпвайки шарнирното окачено колело (1) към себе си. По този начин растерът се осво- бождава от растерния диск (14).

3. За да изпразните барабана (1) завъртете го

бавно надолу. - Не посягайте към движещия се барабан на

- Не поставяйте предмети в движещия се сме- сителен барабан (напр. лопата или подобни).

1. Свържете подходящ удължителен кабел към

захранващия кабел на бетоносмесителя.

2. Включете удължителния кабел в контакт.

3. Натиснете превключвателя за вкл./изкл. (3) „I“

(зелен бутон), за да стартирате уреда.

4. Натиснете превключвателя за вкл./изкл. (3) „0“

(червен бутон), за да изключите уреда.

При претоварване и прегряване вграденото за- щитно изключване изключва уреда от съображе- ния за безопасност.

1. Изчакайте ок. 15 минути, докато двигателят се

ключвателя за вкл./изкл. (5) „I“ (зелен бутон).

10.3 Регулиране на барабана (1)

(Фиг. 1, Фиг. 12a/12b) За производството на бетон или хоросан бетоно- смесителят трябва да бъде фиксиран в опреде- лено положение за смесване. Само правилното положение за смесване осигурява най-добрите ре- зултати и гарантира безпроблемен работен процес.

1. Винаги дръжте здраво шарнирното окачено зъб-

но колело (7), когато регулирате барабана (1).

2. Освободете приспособлението за завъртане,

като натиснете с крак управляващата щанга (16) надолу. По този начин растерът се осво- бождава от растерния диск (13).

3. Завъртете барабана (1) до положението, съот-

ветстваща на Вашата смес.

6. След като барабанът (1) застане в желаното

положение, фиксирайте отново управляваща- та щанга (16) в растерния диск (13).

10.4 Пълнене (Фиг. 12a + 12b)

m ВНИМАНИЕ! Опасност за живота и опасност от нараняване! Вдишването на прах може да доведе до уврежда- не на здравето. Не докосвайте цимента или добав- ките без предпазни ръкавици.www.scheppach.com

- Преди всякакви работи по почистване изтег- ляйте мрежовия щепсел.

Опасност от повреждане! Блокът на двигателя може да се повреди, ако в него попадне вода. Не удряйте смесителния бара- бан с твърди предмети (чук, лопата и др.). Смач- каният смесителен барабан влошава процеса на смесване и също така се почиства трудно. - Почиствайте продукта с четка или стъргалка. - Не потапяйте продукта във вода или други течности и не пръскайте блока на двигателя с машина за почистване с високо налягане. Препоръчваме да почиствате уреда основно от- вътре о отвън веднага след всяка употреба. Мръ- сотията никога не трябва да се отстранява с чук, лопата и други подобни предмети. След всяко използване на бетоносмесителя:

1. Почиствайте барабана (1) с вода и отстраня-

вайте циментовите и хоросановите корички с четка или стъргалка.

2. За да почистите вътрешността на барабана,

циркулирайте няколко лопати чакъл с вода.

m ПРЕДУПРЕЖДЕНИЕ! Опасност от нараняване! Продуктът може да се стартира неочаквано, което да доведе до наранявания. - Изключете двигателя преди транспортиране. - Изтеглете щепсела от контакта.

13.1 Транспортиране на превозното средство

1. Освободете приспособлението за завъртане,

като натиснете с крак управляващата щанга (16) надолу. По този начин растерът се осво- бождава от растерния диск (13).

2. Поставете барабана (1) с отвора за пълнене

3. Отстранете винтовете от опорния крак (8) и от

опорния крак с колесна ос (12).

4. Сгънете опорния крак (8) и опорния крак с ко-

5. Осигурете бетоносмесителя срещу приплъз-

11. Електрическо свързване

Монтираният електродвигател е свързан в готов- ност за експлоатация. Свързването отговаря на приложимите норми на VDE и DIN. Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отго- варят на тези предписания.

11.1 Повредени свързващи електрически про-

По свързващите електрически проводници често възникват повреди в изолацията. Причини за това могат да бъдат:

• Точки на притискане, когато свързващите про- водници са прокарани през процепи на прозор- ци или врати.

• Точки на прегъване поради неправилно закреп- ване или прокарване на свързващия проводник.

• Места на прерязване поради прегазване на свързващия проводник.

• Повреди в изолацията поради дърпане от стен- ния контакт.

• Пукнатини поради стареене на изолацията. Такива дефектни свързващи електрически про- водници не бива да се използват и поради повре- дената изолация са опасни за живота. Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа. Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници с обозначение H07RN. Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание. При еднофазен двигател за променлив ток за ма- шини с висок пусков ток (от 3000 W) Ви препоръч- ваме предпазител от C 16A или K 16A!

m ПРЕДУПРЕЖДЕНИЕ! Опасност от нараняване! Продуктът може да се стартира неочаквано, което да доведе до наранявания. - Преди всякакви работи по почистване и под- дръжка изключвайте двигателя.www.scheppach.com

15.2 Смяна на ремъка

Ремъците са бързоизносващи се части, които трябва да се сменят след определен период от

3. При поставяне на новия клиновиден ремък

страната с каналите трябва да е обърната на- вън. Уверете се, че първо сте монтирали до- лната част на клиновия ремък.

4. Проверете обтягането на ремъка. При натис-

кане на ремъка с пръст той трябва да се огъне на ок. 5 mm. Не е възможно да обтегнете от- ново ремъка.

5. Поставете отново капака на блока на двигате-

ля (4) и затегнете винтовете (4a).

15.3 Връзки и ремонти

Свързвания и ремонти по електрическото оборуд- ване могат да се извършват само от електротех-

При запитвания, моля посочвайте следните

• Данни от типовата табелка на уреда

15.4 Сервизна информация

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износ- ване или на естествено износване, респ. следните части са необходими като консумативи. Бързоизносващи се части*: Ремък

• не са включени задължително в обема на дос-

Резервните части и аксесоарите се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.

16. Изхвърляне и рециклиране

Указания за опаковката Опаковъчните материали мо- гат да се рециклират. Моля, из- хвърлете опаковката по приро- досъобразен начин.

13.2 Транспортиране до работното място

1. Освободете приспособлението за завъртане,

като натиснете с крак управляващата щанга (16) надолу. По този начин растерът се осво- бождава от растерния диск (13).

2. Поставете барабана (1) с отвора за пълнене

тоносмесителя и го транспортирайте върху транспортните колела (5).

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната темпера- тура на съхранение е между 5 и 30 °C. Покрийте бетоносмесителя, за да го предпазите от прах или влага. Съхранявайте ръководството за експлоатация при електрическия инструмент.

m ПРЕДУПРЕЖДЕНИЕ! Опасност от нараняване! Продуктът може да се стартира неочаквано, което да доведе до наранявания. - Преди всякакви работи по поддръжка изключ- вайте двигателя. - Преди всякакви работи по поддръжката из- дърпвайте мрежовия щепсел.

15.1 Проверка на обтягането на ремъка (Фиг. 11a)

Обтягането на ремъка е настроено правилно в за- вода. Обтягането на ремъка не може да се регули- ра допълнително.

1. Свалете капака на блока на двигателя (4), като

разхлабите винтовете (4а) на блока на двига- теля (4). За целта използвайте кръстата от- вертка (не е включена в обема на доставката).

2. Проверете обтягането на ремъка. При натис-

кане на ремъка с пръст той трябва да се огъне на ок. 5 mm.

3. Поставете отново капака на блока на двига-

теля (4) и затегнете винтовете (4a). За целта използвайте кръстата отвертка (не е включена в обема на доставката).www.scheppach.com

- Магазини за продажба на електронни уреди (физически и онлайн), при условие че търго- вците са длъжни да ги вземат обратно или предлагат това вземане доброволно. - Можете да предадете до три стари електри- чески уреда от всеки тип уред с максимална дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район. - За допълнителните условия за връщане на производители и дистрибутори се обърне- те към съответния център за обслужване на

• Ако но вият електрически уред с е доставя от про - изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

• Това се отнася само за уредите, които се ин- сталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/ ЕС. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърля- не на отпадъците от електрическо и електронно оборудване. Указания за Закона за електрическото и елек- тронното оборудване (ElektroG) Старото електрическо и електронно обо- рудване не трябва да се изхвърля заед- но с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са не- подвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се раз- рушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.

• Собствениците, респ. ползвателите на електри- ческо и електронно оборудване са законово за- дължени да ги върнат след употреба.

• Крайният потребител е отговорен за изтрива- нето на личните му данни от стария уред, който трябва да бъде изхвърлен!

• Символът на зачеркната кофа на колела озна- чава, че отпадъците от електрическото и елек- тронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.

• Електрическото и електронното оборудване може да се предава безплатно на следните места: - Публични събирателни пунктове (например дворове на общински сгради).

17. Отстраняване на неизправности

Неизправност Възможна причина Отстраняване Двигателят не се задвижва Липсва мрежово напрежение Проверете предпазителя Дефектен свързващ кабел Възложете проверка, респ. смяна на електротехник Двигателят спира Двигателят е претоварен Оставете двигателя да изстине Отворите за приточния и отпадния въздух на блока на двигателя са замърсени Почистете отворите за приточния и отпадния въздух Двигателят работи, барабанът не

Клиновидният ремък при-

Смяна на клиновидния ремъкwww.scheppach.com

18. Декларация за съответствие
