Тип продукт	Циментов смесител (бетонобъркачка)
Марка	Scheppach
Модел	MIX140
Обем на барабана	140 литра
Диаметър на отвора на барабана	385 мм
Мощност на двигателя	0,55 kW (550 W)
Захранване	230 V ~ / 50 Hz
Максимални обороти на двигателя	2750 min⁻¹
Максимални обороти на барабана	26,6 min⁻¹
Режим на работа	S6 30 % (30 % натоварване, 70 % на празен ход)
Клас на защита	II (двойна изолация)
Степен на защита	IP45D
Гарантирано ниво на акустична мощност (LWA)	95 dB
Размери (Д × Ш × В)	1200 × 710 × 1400 mm
Тегло	47 kg
Материал на барабана	Стомана
Транспортни колела	Да (2 колела + 1 въртящо колело)
Подпора за съхранение	Да (сгъваема)
Съответствие на употреба	Смесване на бетон и хоросан за битова употреба
Почистване	Четка, скрепер; не потапяйте и не използвайте високонапорен почистващ препарат
Консумативи	Трапецовиден ремък (реф. 5908403061)
Гаранция	Законова (дефектни части се заменят безплатно)

Често задавани въпроси - MIX140 SCHEPPACH

Какъв е максималният обем на барабана на Scheppach MIX140?

Обемът на барабана е 140 литра (125 литра за модела MIX125). Не препълвайте барабана, за да избегнете блокиране.

Как да сглобите правилно бетонобъркачката?

Сглобяването трябва да се извършва от двама души. Следвайте стъпките по ред: монтирайте колелата, подпората, долната част на барабана, механизма на смесителя, след това горната част. Използвайте приложените пакети (A до I) и посочените инструменти (гаечни ключове, ключ Allen, клещи). Вижте упътването за подробни схеми.

Какви предпазни мерки трябва да взема преди да използвам MIX140?

Винаги носете предпазни обувки, ръкавици, предпазни очила и противопрахова маска. Проверете дали захранващият кабел не е повреден. Уверете се, че машината е върху равна и стабилна повърхност. Не допускайте деца или неоторизирани лица да се приближават. Изключете щепсела преди всяко почистване или поддръжка.

Как да регулирате наклона на барабана за смесване?

Издърпайте въртящото колело (7) към себе си, за да отключите заключващата шайба. Наклонете барабана до желаната позиция: позиция за бетон (фиг. 13b) или за хоросан (фиг. 13a). Освободете колелото, за да влезе в зъбния механизъм. Винаги дръжте колелото здраво по време на регулиране.

Какво да правя, ако двигателят не стартира?

Първо проверете мрежовото напрежение и предпазителите. Ако кабелът е повреден, накарайте електротехник да го замени. В случай на претоварване, изчакайте двигателят да изстине (около 15 минути), преди да рестартирате. Ако проблемът продължава, се свържете със специалист.

Как да изпразня барабана след смесване?

Поставете съд (например кофа за хоросан) под барабана. Издърпайте въртящото колело, за да отключите, след което бавно наклонете барабана надолу, за да източите. Внимавайте да не разлеете сместа на земята.

Каква редовна поддръжка е необходима?

След всяка употреба почиствайте вътрешната и външната страна на барабана с вода и четка или скрепер. Редовно проверявайте напрежението на ремъка: то трябва да се огъва около 5 mm при натиск с пръст. Ако ремъкът е износен, сменете го с оригинален ремък (реф. 5908403061).

Мога ли да използвам бетонобъркачката за материали, различни от бетон и хоросан?

Не, бетонобъркачката е предназначена изключително за смесване на бетон и хоросан в битови условия. Всяка друга употреба се счита за неправилна и анулира гаранцията. Не смесвайте агресивни химикали или неочаквани абразивни материали.

Как да транспортирам бетонобъркачката безопасно?

Спрете двигателя и изключете щепсела. За транспортиране с превозно средство наклонете барабана надолу, приберете подпората и закрепете с колан. Не повдигайте с кран. За кратко преместване леко наклонете уреда и го търкаляйте на транспортните колела.

Къде да намеря резервни части и как да поръчам?

Резервните части (по-специално ремъка реф. 5908403061) са налични в отдела за следпродажбено обслужване на Scheppach. За да поръчате, предоставете името на модела (MIX140), номера на артикула и данните от табелката с името. Сканирайте QR кода на началната страница, за да получите достъп до каталога.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MIX140 SCHEPPACH

Обяснение на символите върху продукта

	Преди пускане в експлоатация прочетете ръководството за обслужване!
	Носете предпазни обувки!
	Носете предпазни ръкавици!
	Носете защитни очила!
	Носете прахов респиратор!
	Носете защита за слуха!
	Поставете бетоносмесителя върху хоризонтална и стабилна основа!
	Бетоносмесителят не трябва да се движи по време на експлоатация!
	Бетоносмесителят трябва да се експлоатира само с напълно затворено за- щитно устройство!
	Не посягайте към движещия се барабан!
	Благоразумие! Опасност от смачване на зъбния венец на растерния диск.
	Не стартирайте двигателя, ако барабанът е зареден напълно.
	Пазете околната среда! Занесете остатъчния материал в оторизиран съби-рателен пункт. Не трябва да попада в канализационната система, почвата или водните басейни.
	Дръжте неупълномощените лица и децата далеч от машината!
	Машината е със защитна изолация!Внимание! Класът на защита се запазва само ако в случай на сервизиране се използват оригинални изолационни материали и изолационните материали не се променят.
	Преди почистване или поддръжка на машината извадете мрежовия щепсел!
[5KBC]	Приспособления за монтаж! Вижте: Монтаж, монтиране на горната част на барабана.
	Данни за нивото на звукова мощност в dB
	Клас на защита II
	Продуктът отговаря на приложимите европейски директиви.
	Продуктът отговаря на приложимите сръбски директиви.

Съдържание: Страница:

1. Увод 264
2. Описание на продукта (Фиг. 1 - 13d)...... 264
3. Обем на доставката (фиг. 2 + 3)...... 264
4. Употреба по предназначение 264
5. Указания за безопасност 265
6. Технически данни 266
7. Разопаковане 267
8. Монтаж/преди пускане в експлоатация.... 267
9. Пускане в експлоатация 269
10. Електрическо свързване 270
11. Почистване....271
12. Транспортиране 271
13. Съхранение....272
14. Поддръжка 272
15. Ремонт и поръчка на резервничасти 272
16. Изхвърляне и рециклиране.... 273
17. Отстраняване на неизправности 274
18. Декларация за съответствие 331

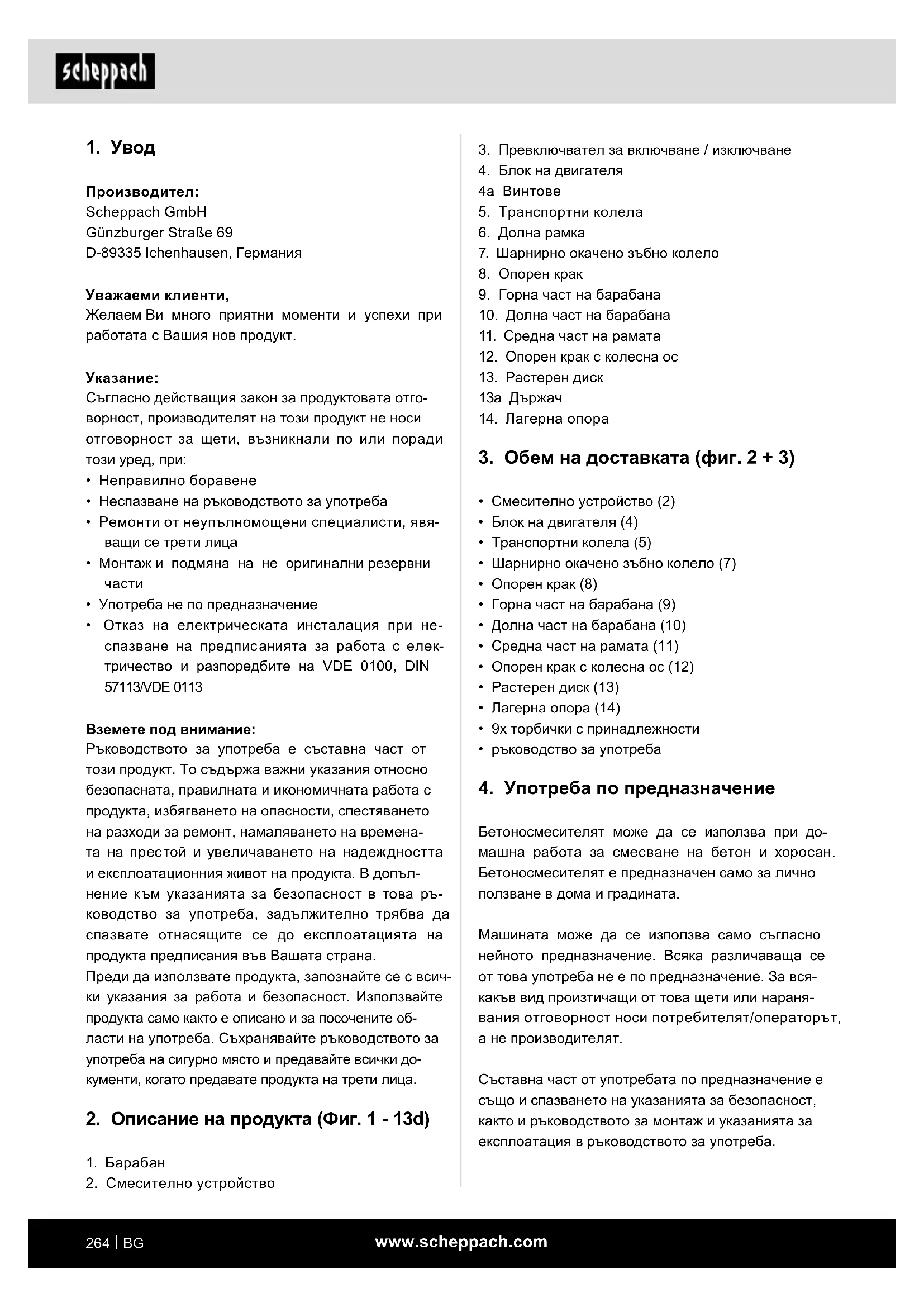

1. Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов продукт.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този продукт не носи отговорност за щети, възникнали по или поради този уред, при:

• Неправилно боравене
- Неспазване на ръководството за употреба
- Ремонти от неупълномощени специалисти, явяващи се трети лица

- Монтаж и подмяна на не оригинални резервни части

- Употреба не по предназначение

- Отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113

Ръководството за употреба е съставна част от този продукт. То съдържа важни указания относно безопасната, правилната и икономичната работа с продукта, избягването на опасности, спестяването на разходи за ремонт, намаляването на времена- та на престой и увеличаването на надеждността и експлоатационния живот на продукта. В допъл- нение към указанията за безопасност в това ръ- ководство за употреба, задължително трябва да спазвате отнасящите се до експлоатацията на продукта предписания във Вашата страна.

Преди да използвате продукта, запознайте се с всички указания за работа и безопасност. Използвайте продукта само както е описано и за посочените области на употреба. Съхранявайте ръководството за употреба на сигурно място и предавайте всички документи, когато предавате продукта на трети лица.

1. Барабан

2. Смесително устройство

3. Превключвател за включване / изключване

4. Блок на двигателя

4a Винтове

1. Транспортни колела

2. Долна рамка

3. Шарнирно окачено зъбно колело

4. Опорен крак

5. Горна част на барабана

6. Долна част на барабана

7. Средна част на рамата

8. Опорен крак с колесна ос

9. Растерен диск

13а Държач

1. Лагерна опора

3. Обем на доставката (фиг. 2 + 3)

• Смесително устройство (2)
• Блок на двигателя (4)
• Транспортни колела (5)
• Шарнирно окачено зъбно колело (7)
- Опорен крак (8)
• Горна част на барабана (9)
• Долна част на барабана (10)
• Средна част на рамата (11)
• Опорен крак с колесна ос (12)
• Растерен диск (13)
• Лагерна опора (14)
• 9х торбички с принадлежности
• ръководство за употреба

4. Употреба по предназначение

Бетоносмесителят може да се използва при домашна работа за смесване на бетон и хоросан. Бетоносмесителят е предназначен само за лично ползване в дома и градината.

Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение. За вся-какъв вид произтичащи от това щети или нараня-вания отговорност носи потребителят/операторът, а не производителят.

Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба.

Съответните предписания за безопасност на труда и другите, общопризнати правила на техниката на безопасност, трябва да бъдат спазвани.

Машината може да се използва, поддържа или ремонтира само от лица, които са запознати с нея и са инструктирани относно опасностите. Своеволни промени по машината освобождават производителя от отговорност за възникнали в резултат от това щети.

Машината може да се използва само с оригинални резервни части и оригинални принадлежности на производителя. Предписанията за безопасност, работа и поддръжка на производителя, както и посочените размери в Техническите данни, трябва да бъдат спазвани.

Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

Обяснение на сигналните думи в ръководството за експлоатация

Предупреждение

Сигнална дума за обозначаване на възможна опасна ситуация, която, ако не бъде избегната, може да доведе до смърт или сериозно нараняване.

ОПАСНОСТ

Сигнална дума за обозначаване на непосредствено опасна ситуация, която, ако не бъде избегната, ще доведе до смърт или сериозно нараняване.

БЛАГОРАЗУМИЕ

Сигнална дума за обозначаване на потенци- ално опасна ситуация, която, ако не бъде из- бегната, може да доведе до леки или средни наранявания.

ВНИМАНИЕ

Сигнална дума за обозначаване на потенциално опасна ситуация, която, ако не бъде избегната, може да доведе до повреждане на продукта или имуществени щети.

5. Указания за безопасност

Общи указания за безопасност

ПРЕДУПРЕЖДЕНИЕ: Когато използвате електрически инструменти, трябва да следвате посочените по-долу основни мерки за безопасност, за да намалите риска от пожар, токов удар и наранявания на хора.

Моля, прочетете всички инструкции, преди да работите с този уред.

• Съблюдавайте всички указания за безопасност и предупреждения за опасности върху машината.
• Поддържайте всички указания за безопасност и предупреждения за опасности върху машината в четливо състояние.
• Устройствата за безопасност по машината не бива да се демонтират или да се привеждат в не-използваемо състояние.
• Проверете проводниците за свързване към мрежата. Не използвайте дефектни свързващи проводници.
• Преди пускане в експлоатация проверете правилното функциониране на уреда.
• Дръжте външните лица и децата далеч от бето- носмесителя.
• Лицата, които са под влиянието на алкохол, наркотици или лекарства, не могат да работят с машината.
• Операторът е длъжен да носи личните си пред- пазни средства (ЛПС).
• Внимание при работа: Опасности от нараняване от въртящи се части.
• Извършвайте работите по почистването и поддръжката и отстранявайте неизправностите само при изключен двигател. Изтеглете щепсела от контакта!

• Работи по монтаж, ремонт и поддръжка на електрическата инсталация могат да се извършват само от специалисти.

• Всички предпазни устройства и устройства за безопасност трябва отново да се монтират незабавно след завършени работи по ремонт или поддръжка.

• Когато напускате работното място, изключете двигателя и издърпайте щепсела от електрическата мрежа!
• Следете за достатъчното осветление. Лошото осветление може значително да увеличи риска от нараняване!
• В случай на опасност изключете машината и издърпайте щепсела от контакта!
• Никога при включена машина не поставяйте дланите си върху движещи се части на машина- та. Съществува опасност от захващане / навиване от въртящия се барабан, респ. въртящите се смесителни инструменти.
• Машината не трябва да работи, докато се пре- мества на друго място!
• Машината може да се поставя само върху равна повърхност!
• Съществува опасност от вдишване на токсични изпарения и прах.

Допълнителни указания за безопасност

• Бетоносмесителят трябва да се пуска в експло- атация, само ако е напълно монтиран.
• Преди пускане в експлоатация проверявайте свързвашите електрически кабели за повреди.
• Носете защитни обувки, ръкавици, предпазни очила и респиратор.
• Дръжте ръцете и краката си далеч от движещите се части.
• Не посягайте към движещия се барабан на ма- шината.
• Не поставяйте предмети в движещия се смеси- телен барабан, напр. лопата или подобни.
• Опасност от нараняване при въртящ се смеси- телен барабан.
• Бетоносмесителят трябва да се експлоатира само с оригинални резервни части.
• Работите по ремонта на бетоносмесителя трябва да се извършват само от упълномощени специалисти.
• Не оставяйте готовия за експлоатация бетоносмесител без надзор.
• При напускане на работното място изключете машината и издърпайте мрежовия щепсел.

Остатъчни рискове

Машината е конструирана съгласно нивото на развитие на техниката и признатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

• Опасности от нараняване от въртящи се части.
• Застрашаване на здравето поради ток при използване на неправилни електрически свързващи проводници.
• Преди да извършвате работи по настройка или поддръжка, изключете двигателя и издърпайте мрежовия щепсел.
• Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.
• Остатьъчните рискове могат да бъдат намалени, ако бъдат спазвани глави „Указания за безопасност“ и „Употреба по предназначение“, както и ръководството за употреба като цяло.
• Избягвайте случайно пускане в експлоатация: Уверете се, че превключвателят за вкл./изкл. е в положение „0“, преди да включите щепсела в контакта.
• Използвайте инструмента, препоръчан в това ръководство за употреба. Така постигате оптимална производителност на Вашата машина.
• Дръжте ръцете си далеч от работната зона, когато машината работи.

Предупреждение! По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти.

За да се намали опасността от сериозни или смърто- носни наранявания, препоръчваме на лица с меди- цински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

6. Технически данни

	MIX125 MIX140
Двигател	230 V~ / 50 Hz	230 V~ / 50Hz
Мощност на двигателя	0,55 kW	0,55 kW
Обороти, макс.: 2750 min-1	2750 min-1
Обороти на барабана, макс.:	26,6 min-1	26,6 min-1
Обем 125 I 140 I
Диаметър на отвора на барабана	385 mm 385 mm
Клас на изолация:	IP45D	IP45D
Размери	1200 x 710 x 1400 mm	1200 x 710 x 1400 mm
Режим на експлоатация:	S6 30%	S6 30%
Клас на защита	II	II
Тегло	45 kg	47 kg

Запазва се правото на технически промени!

*S6 30 %: Непрекъснат режим с периодичен товар (продължителност на цикъла 10 мин.)

За да не загрява двигателят недопустимо, двигателят може да се експлоатира 30% от продължителността на цикъла с посоченото номинално натоварване и след това трябва 70% от продължителността на цикъла да продължи да работи без товар.

Информация за създаването на шум

Предупреждение: Шумът може да окаже сериозни въздействия върху Вашето здраве. Ако шумът на машините превишава 85 dB, моля, носете подходяща защита за слуха.

Стойностите на шума са определени съгласно EN ISO 3744:2010.

Ниво на звуково налягане L_pA	72,21 dB
Неопределеност K_pA	3,33 dB
Ниво на звукова мощност L_WA	92,21dB
Неопределеност K_WA	3,33 dB
Гарантирано ниво на звукова мощност L_WA	95 dB

7. Разопаковане

- Отворете опаковката и внимателно извадете уреда.

- Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).

• Проверете дали обемът на доставката е пълен.
• Проверете уреда и принадлежностите за повреди от транспортирането.
• По възможност запазете опаковката до изтичане на гаранционния срок.

⚠ ПРЕДУПРЕЖДЕНИЕ!

Уредът и опаковъчните материали не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

Преди пускането в експлоатация задължително сглобете напълно уреда!

За да се улесни монтажът, той трябва да се из- вършва от двама души.

Торбичките с принадлежности (А до I) съдържат всички малки части, необходими за монтажа (вижте Фиг. 3).

Необходим инструмент за монтажа (не е включен в обема на доставката):

• 2x гаечни ключа SW13
• 2x гаечни ключа SW16
• 1x ключ с вътрешен шестостен SW8
• 1x плоски клещи
• 1x кръстата отвертка

1. Вкарайте по един щифт през вътрешния отвор на колесната ос от двете страни.
2. Поставете по една шайба върху колесната ос от двете страни.
3. След това поставете транспортните колела (5) от двете страни върху опорния крак с колесната ос (12).
4. След това поставете отново по една шайба върху колесната ос от двете страни.
5. Вкарайте по един щифт през външния отвор на колесната ос от двете страни.
6. Осигурете транспортните колела (5), огъвайки щифтовете настрани с помощта на плоски клещи (не са включени в обема на доставката).

Монтаж на опорния крак (8) на средната част на рамата (11) (торбичка с принадлежности В) (Фиг. 5)

1. Придържайте опорния крак (8) към средната част на рамата (11), както е показано. Изберете отворите така, че опорния крак (8) да е в должно положение.
2. Вкарайте двата винта с шестостенна глава M8x70 в отворите.
3. Фиксирайте винтовете с по една подложна шайба, пружинен пръстен и гайка М8.
4. Затегнете всички винтове с помощта на гаечен ключ (SW13) (не е включен в обема на доставката).

Монтаж на опорния крак с колесна ос (12) и транспортните колела (5) на средната част на ра- мата (11) (торбичка с принадлежности С) (Фиг. 6)

1. Придържайте опорния крак с колесна ос (12) към средната част на рамата (11), както е показано.
2. Вкарайте двата винта с шестостенна глава M8x70 в отворите.
3. Фиксирайте винтовете с по една подложна шайба, пружинен пръстен и гайка М8.
4. Затегнете всички винтове с помощта на гаечен ключ (SW13) (не е включен в обема на доставката).

Монтаж на долната част на барабана (10) (торбичка с принадлежности D) (Фиг. 7)

1. Поставете лагерната опора (14) на предназначеното за целта място в долната част на барабана (10).
2. В същото време вкарайте лагера на долната част на барабана (10) с предварително монтираната лагерна опора (14) в отворите на долната част (6). Уверете се, че лагерната опора (14) е над опорния крак с колесна ос (12).
3. При това обърнете внимание на позицията на отворите.
4. Вкарайте двата винта с шестостенна глава M8x65 в отворите.
5. Фиксирайте винтовете с по една подложна шайба, пружинен пръстен и гайка М8.
6. След това затегнете всички винтове с помощта на гаечен ключ (SW13) (не е включен в обема на доставката).
7. Фиксирайте долната част на барабана (10) с предпазния пръстен (вижте фигурата).

Монтаж на смесителното устройство (2) (торбичка с принадлежности Е) (Фиг. 8)

1. Вкарайте по един винт с кръстообразен шлиц M8x20 отвън през долната част на барабана (10).
2. Поставете по една гумена шайба върху току-що поставените винтове с кръстообразен шлиц в долната част на барабана (10).
3. Поставете смесителното устройство (2) върху монтираните винтове с кръстообразен шлиц и го фиксирайте с по една подложна шайба, един пружинен пръстен и една гайка М8.
4. Смесителното устройство (2) не се затяга, дока- то не се монтира горната част на барабана (9).

Указание: За да се улесни правилния монтаж на смесителното устройство (2), върху горния и долния барабан има две стрелки. Ако не сте сигурни дали смесителното устройство е монтирано правилно, можете да опитате следното. За целта поставете горната част на барабана (9) върху долна- та част на барабана (10) и въртете, докато двете стрелки започнат да сочат една към друга.

Монтаж на горната част на барабана (9) (торбичка с принадлежности F) (Фиг. 9)

1. Поставете горната част на барабана (9) върху долната част на барабана (10). Уверете се, че горният и долният монтажен отвор на барабана са подравнени.
   Внимание! Залепените стрелки маркират точното подравняване на долната част на барабана (10) и горната част на барабана (9).
2. Фиксирайте горната част на инструмента (9), поставяйки шестте винта M8x16, пружинните пръстени и шайбите.
3. След това затегнете винтовете на кръст с по- мощта на кръстата отверка (не е включена в обема на доставката).
4. Вкарайте по един винт с кръстообразен шлиц M8x20 отвън през горната част на барабана (9).
5. Поставете по една гумена шайба върху току-що поставените винтове с кръстообразен шлиц в горната част на барабана (9).

6. Закрепете горния край на смесителното устройство (2), поставяйки го върху току-що поставените винтове с кръстообразен шлиц. Фиксирайте го с по една подложна шайба, пружинен пръстен и гайка М8.

7. Накрая затегнете и четирите винта в долната част на барабана (10) и горната част на барабана (9) с помощта на кръстата отвертка и гаечен ключ SW13 (не е включен в обема на доставката).

1. Поставете растерния диск (13) върху държача (13a).
2. Фиксирайте ги с двата винта с шестостенна глава M8x25 и с по една подложна шайба, един пружинен пръстен и една гайка M8.
3. След това затегнете всички винтове с помощта на гаечен ключ (SW13) (не е включен в обема на доставката).

Монтаж на шарнирното окачено зъбно колело (7) (торбичка с принадлежности Н) (Фиг. 11)

1. Вкарайте шайбата и след това пружината от- долу в тръбата на шарнирното окачено зъбно колело (7).
2. Задръжте пружината с един пръст.
3. Поставете шарнирното окачено зъбно колело (7) върху вала на долната част на барабана (10), така че пружината да легне върху вала.
4. Натиснете шарнирното окачено зъбно колело (7) надолу, докато отворите във вала на долната част на барабана (10) съвпаднат с отворите в шарнирното окачено зъбно колело (7).
5. Фиксирайте шарнирното окачено зъбно коле- ло (7) с винт с шестостенна глава M10x65, две шайби и една стоп гайка.
6. След това затегнете винта с помощта на два гаечни ключа SW16 (не са включени в обема на доставката), така че шарнирното окачено колело (7) все още да може леко да се наклони.
7. Завъртете цилиндричния винт на тръбата с по- мощта на ключ с вътрешен шестостен SW8 (не е включен в обема на доставката), за да настро- ите обтягането на пружината.

Указание: Шарнирното окачено зъбно колело (7) трябва да е монтирано на вала с възможност за накланяне. Трябва да може да се захваща лесно в каналите на растерния диск (13).

1. Поставете блока на двигателя (4) така, че бол- товете с резба да съвпаднат с отворите.

2. Натиснете блока на двигателя (4) върху вала.

3. След това фиксирайте блока на двигателя (4) с четирите шайби и четирите стоп гайки M8. За целта използвайте гаечен ключ (SW13) (не е включен в обема на двигателя).

Преди пускането в експлоатация задължително сглобете напълно уреда!

Експлоатирайте бетоносмесителя само ако няма липсващи или дефектни части и ако свързващит проводник не е повреден.

9.1 Поставяне

1. Поставете бетоносмесителя хоризонтално върху равна, ненакланяща се и твърда по-върхност. Предотвратете потъването на ма-шината в земята.
2. Не поставяйте бетоносмесителя върху свързващия проводник!
3. Положете свързващия проводник така, че да не се огъне, смачка или по някакъв начин по- вреди.

Указание:

Барабанът (1) трябва да може да се върти надясно и наляво. За изпзване на барабана (1) под барабана (1) трябва да има място за съд с достатъчен капацитет (напр. корито за хоросан). Когато поставяте машината, се уверете, че смесителният барабан може да се изпразни безпрепятствено.

9.2 Включване / Изключване (Фиг. 1)

⚠️ ВНИМАНИЕ!

Опасност от нараняване!

Въртящ се смесителен барабан може да доведе до повреди.

• Не посягайте към движещия се барабан на машината.

• Не поставяйте предмети в движещия се смесителен барабан (напр. лопата или подобни).

• Свържете подходящ удължителен кабел към захранващия кабел на бетоносмесителя.

• Включете удължителния кабел в контакт.

• Натиснете превключвателя за вкл./изкл. (3) „I“ (зелен бутон), за да стартирате уреда.

• Натиснете превключвателя за вкл./изкл. (3) „0“ (червен бутон), за да изключите уреда.

9.2.1 Термозащита

При претоварване и прегряване вграденото за- щитно изключване изключва уреда от съображе- ния за безопасност.

1. Изчакайте ок. 15 минути, докато двигателят се охлади.

2. Стартирайте отново уреда, натискайки превключвателя за вкл./изкл. (5) „I“ (зелен бутон).

За производството на бетон или хоросан бетоно- смесителят трябва да бъде фиксиран в определено положение за смесване. Само правилното положе- ние за смесване осигурява най-добрите резултати и гарантира безпроблемен работен процес.

1. Винаги дръжте здраво шарнирното окачено зъбно колело (7), когато регулирате барабана (1).

2. Освободете приспособлението за завъртане, издърпвайки шарнирното окачено колело (7) към себе си. По този начин растерът се освобождава от растерния диск (13).

3. Завъртете барабана (1) до консистенцията, съответстваща на Вашата смес.

1. След като барабанът (1) застане в желаното положение, фиксирайте отново шарнирното окачено зъбно колело (7) в растерния диск (13).

9.4 Пълнене (Фиг. 13a + 13b)

⚠️ ВНИМАНИЕ!

Опасност за живота и опасност от нараняване!

Вдишването на прах може да доведе до увреждане на здравето. Не докосвайте цимента или добавките без предпазни ръкавици.

- Носете респираторна маска.

- Носете предпазни ръкавици и никога не посягайте към работащия смесителен барабан.

⚠️ ПРЕДУПРЕЖДЕНИЕ!

Опасност от преобръщане!

Преди пълнене се уверете, че бетоносмесителят е стабилен.

- Работете с бетоносмесителя само върху твърда, равна (без опасност от преобръщане) основа.

- Не променяйте местоположението на бетоносмесителя по време на пълнене, респ. когато барабанът работи.

1. Натиснете превключвателя за вкл./изкл. (3) „I“ (зелен бутон), за да стартирате уреда.

2. Проверете положението за смесване върху растерния диск (13):

1. Напълнете сместа при работещ барабан (1). Не препълвайте барабана (1). Благоразумие! Опасност от движещи се части!

2. Не хвърляйте материала в барабана (1) с голяма скорост, за да избегнете залепването му за долната страна на барабана (1). Подавайте материала в по-малки количества на порции.

3. Преди пълнене се уверете, че отворът на барабана (1) е ориентиран така, че от барабана (1) да не може да пада смес.

Указание: Получете професионален съвет относ- но състава и качеството на сместа.

9.5 Изпразване (Фиг. 13с)

1. Поставете съд с достатъчен капацитет (напр. корито за хоросан) под барабана (1). Внимавайте върху земята да не пада смес.

2. Отключете приспособлението за завъртане, издърпвайки шарнирното окачено колело (1) към себе си. По този начин растерът се освобождава от растерния диск (14).

3. За да изпразните барабана (1) завъртете го бавно надолу.

10. Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите разпоредби на VDE и DIN.

Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

10.1 Повреден свързващ електрически про- водник

По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

• Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
• Точки на прегъване поради неправилно закрепване или прокарване на свързващия проводник.
• Места на прерязване поради прегазване на свързващия проводник.
• Повреди в изолацията поради дърпане от стенния контакт.
• Пукнатини поради стареене на изолацията.

Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващят проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници с обозначение H07RN.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

При еднофазен двигател за променлив ток за машини с висок пусков ток (от 3000 W) Ви препоръчваме предпазител от С 16А или К 16А!

11. Почистване

⚠️ ПРЕДУПРЕЖДЕНИЕ!

Опасност от нараняване!

Продуктът може да се стартира неочаквано, което да доведе до наранявания.

• Преди всякакви работи по почистване и поддръжка изключвайте двигателя.
• Преди всякакви работи по почистване изтегляйте мрежовия щепсел.

УКАЗАНИЕ!

Опасност от повреждане!

Блокът на двигателя може да се повреди, ако в него попадне вода. Не удряйте смесителния барабан с твърди предмети (чук, лопата и др.).

Смачканият смесителен барабан влошава процеса на смесване и също така се почиства трудно.

• Почиствайте продукта с четка или стъргалка.
• Не потапяйте продукта във вода или други течности и не пръскайте блока на двигателя с машина за почистване с високо налягане.

Препоръчваме да почиствате уреда основно отвътре о отвън веднага след всяка употреба. Мръсотията никога не трябва да се отстранява с чук, лопата и други подобни предмети.

След всяко използване на бетоносмесителя:

1. Почиствайте барабана (1) с вода и отстранявайте циментовите и хоросановите корички с четка или стъргалка.

2. За да почистите вътрешността на барабана, циркулирайте няколко лопати чакъл с вода.

12. Транспортиране

⚠️ ПРЕДУПРЕЖДЕНИЕ!

Опасност от нараняване!

Продуктът може да се стартира неочаквано, което да доведе до наранявания.

• Изключете двигателя преди транспортиране.
• Изтеглете щепсела от контакта.

12.1 Транспортиране на превозното средство (Фиг. 13d)

1. Освободете приспособлението за завъртане, издърпвайки шарнирното окачено колело (7) към себе си. По този начин растерът се освобождава от растерния диск (13).
2. Поставете барабана (1) с отвора за пълнене надолу.
3. Отстранете винтовете от опорния крак (8) и от опорния крак с колесна ос (12).
4. Сгънете опорния крак (8) и опорния крак с колесна ос (12).
5. Осигурете бетоносмесителя срещу приплъзване с обтяжен колан.
6. Не повдигайте бетоносмесителя с кран.

12.2 Транспортиране до работното място (Фиг. 13d)

1. Освободете приспособлението за завъртане, издърпвайки дръжката за завъртане (1) към себе си. По този начин растерът се освобождава от растерния диск (13).

2. Поставете барабана (1) с отвора за пълнене надолу.

3. За кратко транспортиране наклонете леко бетоносмесителя и го транспортирайте върху транспортните колела (5).

13. Съхранение

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура на съхранение е между 5 и 30 °C.

Покрийте бетоносмесителя, за да го предпазите от прах или влага.

Съхранявайте ръководството за употреба при електрическия инструмент.

14. Поддръжка

⚠️ ПРЕДУПРЕЖДЕНИЕ!

Опасност от нараняване!

Продуктът може да се стартира неочаквано, което да доведе до наранявания.

• Преди всякакви работи по поддръжка изключ- вайте двигателя.
• Преди всякакви работи по поддръжката издърпвайте мрежовия щепсел.

14.1 Проверка на обтягането на ремъка (Фиг. 12)

Обтягането на ремъка е настроено правилно в за- вода. Обтягането на ремъка не може да се регули- ра допълнително.

1. Свалете капака на блока на двигателя (4), като разхлабите винтовете (4a) на блока на двигателя (4). За целта използвайте кръстата отвертка (не е включена в обема на доставката).

2. Проверете обтягането на ремъка. При натиска- не на ремъка с пръст той трябва да се огъне на ок. 5 mm.

3. Поставете отново капака на блока на двигателя (4) и затегнете винтовете (4a). За целта използвайте кръстата отвертка (не е включена в обема на доставката). По време на монтажа се уверете, че уплътнението е правилно поставено в капака.

14.2 Смяна на ремъка

Ремъците са бързоизносващи се части, които трябва да се сменят след определен период от време.

1. Свалете капака на блока на двигателя (4), като разхлабите винтовете (4a) на блока на двигателя (4).
2. Свалете капака на двигателя.
3. При поставяне на новия клиновиден ремък страната с каналите трябва да е обърната навън. Уверете се, че първо сте монтирали до-лната част на клиновия ремък.
4. Проверете обтягането на ремъка. При натискане на ремъка с пръст той трябва да се огъне на ок. 5 mm. Не е възможно да обтегнете отново ремъка.
5. Поставете отново капака на блока на двигателя (4) и затегнете винтовете (4a). По време на монтажа се уверете, че уплътнението е правилно поставено в капака.

15. Ремонт и поръчка на резервни- части

След ремонт или поддръжка се уверете, че всички части, свързани с безопасността, са на мястото си и са в отлично състояние. Съхранявайте частите, които могат да причинят нараняване, на място, недостъпно за други лица и деца.

Внимание: Съгласно Закона за отговорността за продуктите не се носи отговорност за щети причинени от неправилен ремонт или неизползване на оригинални резервни части.

Обадете се на отдела за обслужване на клиенти или на оторизиран специалист. Същото важи и за аксесоарите.

Резервните части и аксесоарите се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.

Връзки и ремонти

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

Ако имате някакви запитвания, моля, посочете следните данни:

• Тип ток на двигателя
• Данни от типовата табелка на уреда
• Данни от типовата табелка на двигателя

15.1 Поръчване на резервни части

При поръчване на резервни части трябва да се по- сочат следните данни:

Ремък - артикулен №: 5908403061

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: Ремък

* не са включени задължително в обема на доставката!

16. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали могат да се рециклират. Моля, изхвърлете опаковката по природосъобразен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.
• Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.
• Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!
• Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.

- Електрическото и електронното оборудване може да се предава безплатно на следните места:

- Публични събирателни пунктове (например дворове на общински сгради)

- Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.

- Можете да предадете до три стари електрически уреда от всеки тип уред с максимальна дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.

- За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

- Ако новият елек трически ур ед се доставя от про- изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

- Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.

17. Отстраняване на неизправности

Неизправност Възможна причина Отстраняване
Двигателят не се задвижва	Липсва мрежово напрежение Проверете предпазителя
	Дефектен свързващ кабел	Възложете проверка, респ. смяна на електротехник
Двигателят спира	Двигателят е претоварен Оставете двигателя да изстине
	Отворите за приточния и отпад-ния въздух на блока на двигателя са замърсени	Почистете отворите за приточния и отпад-ния въздух
Двигателят работи, бараба-нът не се върти	Клиновидният ремък приплъзва Смяна на клиновидния ремък

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garantie RO
