Termék típusa	Cementkeverő (betonkeverő)
Márka	Scheppach
Modell	MIX140
Dob űrtartalma	140 liter
Dob nyílásának átmérője	385 mm
Motorteljesítmény	0,55 kW (550 W)
Tápfeszültség	230 V ~ / 50 Hz
Max. motorfordulatszám	2750 min⁻¹
Max. dobfordulatszám	26,6 min⁻¹
Üzemmód	S6 30% (30% terhelés, 70% üresjárat)
Védelmi osztály	II (kettős szigetelés)
Védettségi fokozat	IP45D
Garantált hangteljesítményszint (LWA)	95 dB
Méretek (H × Sz × M)	1200 × 710 × 1400 mm
Tömeg	47 kg
Dob anyaga	Acél
Szállító kerekek	Igen (2 kerék + 1 forgókerék)
Tároló láb	Igen (lehajtható)
Rendeltetésszerű használat	Beton és habarcs keverése háztartási használatra
Tisztítás	Kefe, kaparó; ne merítse vízbe és ne használjon nagynyomású tisztítót
Kopó alkatrészek	Ékszíj (ref. 5908403061)
Garancia	Törvényes (hibás alkatrészek ingyenes cseréje)

Gyakran ismételt kérdések - MIX140 SCHEPPACH

Mekkora a Scheppach MIX140 dobjának maximális űrtartalma?

A dob űrtartalma 140 liter (125 liter a MIX125 modellnél). Ne töltse túl a dobot a dugulások elkerülése érdekében.

Hogyan kell helyesen összeszerelni a betonkeverőt?

Az összeszerelést két személy végezze. Kövesse a lépéseket sorrendben: szerelje fel a kerekeket, a támasztó lábat, a dob alsó részét, a keverőszerkezetet, majd a felső részt. Használja a mellékelt tasakokat (A-tól I-ig) és a megadott szerszámokat (lapos kulcsok, imbuszkulcs, fogó). A részletes ábrákért nézze meg a használati útmutatót.

Milyen biztonsági óvintézkedéseket kell tennem a MIX140 használata előtt?

Mindig viseljen biztonsági cipőt, kesztyűt, védőszemüveget és porvédő maszkot. Ellenőrizze, hogy a tápkábel nem sérült. Győződjön meg arról, hogy a gép sík és stabil felületen áll. Soha ne engedje, hogy gyermekek vagy illetéktelen személyek közelítsenek. Tisztítás vagy karbantartás előtt húzza ki a dugaszt.

Hogyan állítsa be a dob dőlésszögét a keveréshez?

Húzza maga felé a forgókereket (7) a rögzítő alátét kioldásához. Döntse a dobot a kívánt helyzetbe: betonhelyzet (13b. ábra) vagy habarcshelyzet (13a. ábra). Engedje el a kereket a reteszeléshez. Beállításkor mindig tartsa szorosan a kereket.

Mit tegyek, ha a motor nem indul?

Először ellenőrizze a hálózati feszültséget és a biztosítékokat. Ha a kábel sérült, villanyszerelővel cseréltesse ki. Túlterhelés esetén várja meg, amíg a motor lehűl (kb. 15 perc), mielőtt újraindítja. Ha a probléma továbbra is fennáll, forduljon szakemberhez.

Hogyan ürítse ki a dobot keverés után?

Helyezzen egy edényt (pl. habarcsos tálcát) a dob alá. Húzza meg a forgókereket a kioldáshoz, majd lassan döntse lefelé a dobot az ürítéshez. Ügyeljen, hogy ne öntse ki a keveréket a földre.

Milyen rendszeres karbantartás szükséges?

Minden használat után tisztítsa meg a dob belsejét és külsejét vízzel és kefével vagy kaparóval. Rendszeresen ellenőrizze a szíj feszességét: ujjnyomásra kb. 5 mm-t kell behorpadnia. Ha a szíj elkopott, cserélje ki eredeti szíjra (ref. 5908403061).

Használhatom a betonkeverőt betonon és habarcson kívül más anyagokhoz is?

Nem, a betonkeverő kizárólag beton és habarcs keverésére szolgál háztartási környezetben. Minden más használat nem rendeltetésszerűnek minősül, és érvényteleníti a garanciát. Ne keverjen agresszív vegyszereket vagy nem tervezett csiszolóanyagokat.

Hogyan szállítsa biztonságosan a betonkeverőt?

Állítsa le a motort és húzza ki a dugaszt. Járművel történő szállításhoz döntse le a dobot, csukja be a támasztó lábat, és rögzítse hevederrel. Ne emelje daruval. Rövid áthelyezéshez kissé billentse meg a gépet, és gurítsa a szállító kerekeken.

Hol találom a pótalkatrészeket és hogyan rendelhetem meg?

A pótalkatrészek (különösen a 5908403061 ref. számú szíj) a Scheppach vevőszolgálatánál kaphatók. Rendeléshez adja meg a modell nevét (MIX140), a cikkszámot és az adattábla adatait. Szkennelje be a kezdőoldalon található QR-kódot a katalógus eléréséhez.

HASZNÁLATI ÚTMUTATÓ MIX140 SCHEPPACH

A terméken található szimbólumok magyarázata

	Üzembe helyezés előtt olvassa el a kezelési útmutatót!
	Viseljen munkavédelmi cipőt!
	Viseljen védőkesztyűt!
	Viseljen védőszemüveget!
	Viseljen porvédő maszkot!
	Viseljen hallásvédőt!
	A betonkeverőt vízszintesen állítsa fel egyenes és teherbíró talajon!
	A betonkeverőt üzemelés közben nem szabad mozgatni!
	A betonkeverőt csak teljesen lezárt védőberendezéssel szabad üzemeltetni!
	Ne nyúljon a mozgó dobba!
	Vigyázat! A fogaskoszorúnál zúzódásveszély áll fenn a lyuktárcsán.
	Ne indítsa el a motort, ha teljesen fel van töltve a dob.
	Védje a környezetet! Egy engedéllyel rendelkező gyűjtőhelyen adja le a megma-radt, felesleges anyagot. Az anyag ne jusson a csatornahálózatba, a talajba vagy vizekbe.
	Tartson távol minden jogosulatlan személyt és a gyermekeket a készüléktől!
	A készülék védőszigeteléssel rendelkezik!Figyelem! A védettségi fokozat csak akkor áll fenn, ha a szervizelés során eredeti szigetelőanyagokat használnak és nem módosítják a szigetelési távolságokat.
	Tisztítás és karbantartás előtt húzza ki a hálózati csatlakozódugót!
	Szerelési segédanyag! Lásd: Összeszerelés, a dob felső részének összeszerelése.
	Hangteljesítményszint értéke dB-ben
	II. védelmi osztály
	A termék megfelel a hatályos európai irányelveknek.
	A termék megfelel a vonatkozó szerbiai irányelveknek.

Tartalomjegyzék: Oldal:

1. Bevezetés 129
2. A termék leírása (1 - 13d ábra).... 129
3. Szállított elemek (2. + 3. ábra)....129
4. Rendeltetésszerű használat....129
5. Biztonsági utasítások....130
6. Müszaki adatok....131
7. Kicsomagolás 132
8. Felépítés / az üzembe helyezés előtt.... 132
9. Üzembe helyezés 134
10. Elektromos csatlakozás.... 135
11. Tisztítás.... 135
12. Szállítás 135
13. Tárolás 136
14. Karbantartás....136
15. Javítás és pótalkatrészek rendelése 136
16. Ártalmatlanítás és újrahasznosítás 137
17. Hibaelhárítás.... 138
18. Megfelelőségi nyilatkozat 329

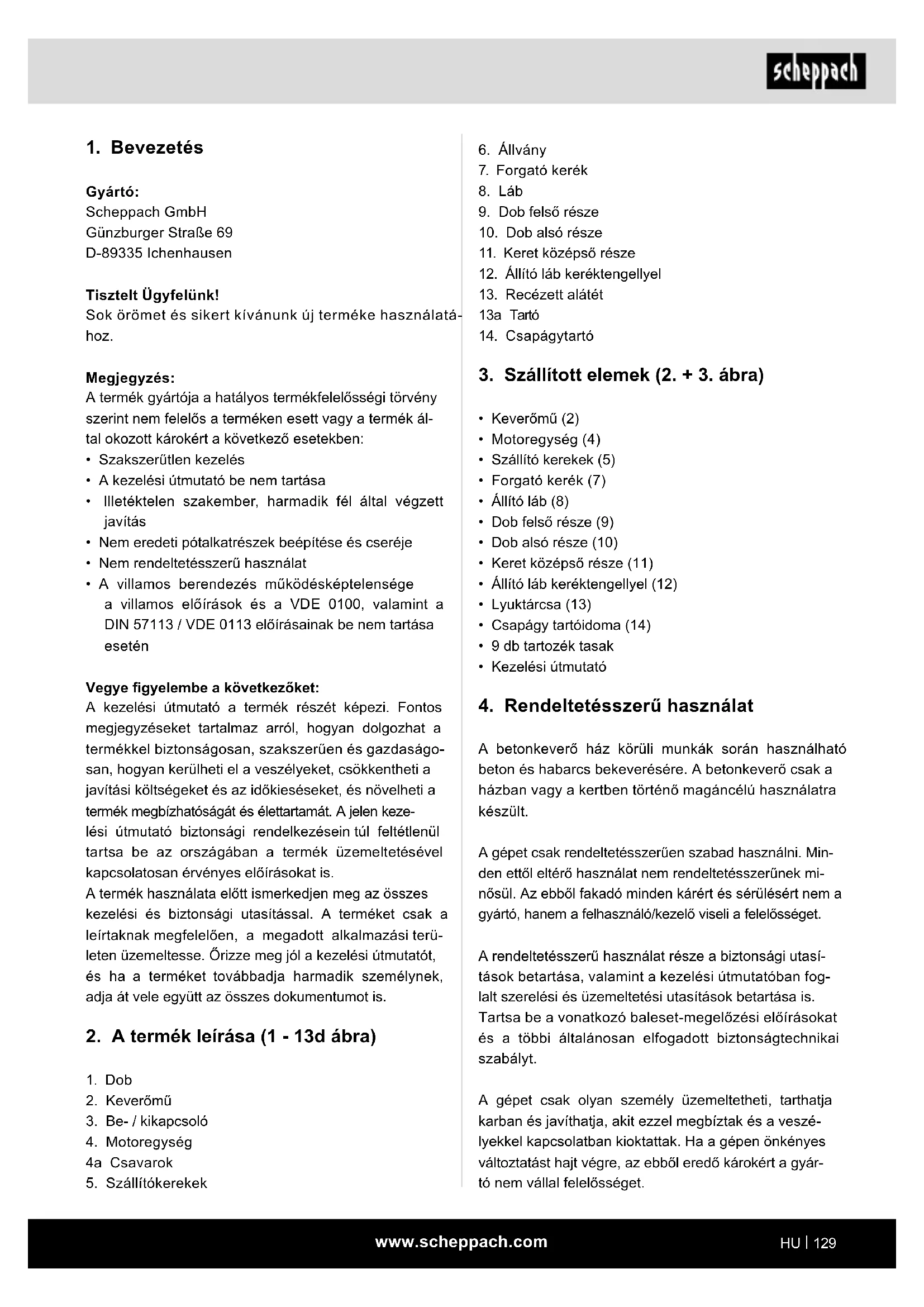

1. Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új terméke használatá- hoz.

Megjegyzés:

A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék által okozott károkért a következő esetekben:

• Szakszerűtlen kezelés
  • A kezelési útmutató be nem tartása
• Illetéktelen szakember, harmadik fél által végzett javítás
• Nem eredeti pótalkatrészek beépítése és cseréje
  • Nem rendeltetésszerű használat
• A villamos berendezés működésképtelensége a villamos előírások és a VDE 0100, valamint a DIN 57113 / VDE 0113 előírásainak be nem tartása esetén

Vegye figyelembe a következőket:

A kezelési útmutató a termék részét képezi. Fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a termék megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírtaknak megfelelően, a megadott alkalmazási területen üzemeltesse. Órizze meg jól a kezelési útmutatót, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is.

2. A termék leírása (1 - 13d ábra)

1. Dob
2. Keverömü
3. Be- / kikapcsoló
4. Motoregység
   4a Csavarok

5. Szállítókerekek

6. Állvány

7. Forgató kerék
8. Láb
9. Dob felső része
10. Dob alsó része
11. Keret középső része
12. Állító láb keréktengellyel
13. Recézett alátét
    13a Tartó
14. Csapágytartó

3. Szállított elemek (2. + 3. ábra)

• Keverömü (2)
• Motoregység (4)
• Szállító kerekek (5)
• Forgató kerék (7)
• Állító láb (8)
  • Dob felső része (9)
  • Dob alsó része (10)
• Keret középső része (11)
• Állító láb keréktengellyel (12)
  • Lyuktárcsa (13)
  • Csapágy tartóidoma (14)
  • 9 db tartozék tasak
• Kezelési útmutató

4. Rendeltetésszerű használat

A betonkeverő ház körüli munkák során használható beton és habarcs bekeverésére. A betonkeverő csak a házban vagy a kertben történő magáncélú használatra készült.

A gépet csak rendeltetésszerűen szabad használni. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget.

A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.

Tartsa be a vonatkozó baleset-megelőzési előírásokat és a többi általánosan elfogadott biztonságtechnikai szabályt.

A gépet csak olyan személy üzemeltetheti, tarthatja karban és javíthatja, akit ezzel megbíztak és a veszélyekkel kapcsolatban kioktattak. Ha a gépen önkényes változtatást hajt végre, az ebből eredő károkért a gyár-tó nem vállal felelősséget.

A gépet kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni. Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatokban meghatározott méreteket.

Kérjük, vegye figyelembe, hogy készülékeinket rendel- tetésük szerint nem professzionális, hivatásszerű vagy ipari használatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

Az üzemeltetési útmutatóban használt jelzőszavak magyarázata:

Figyelmeztetés

Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely súlyos sérülést vagy halálos balesetet okozhat, ha nem kerülik el.

VESZÉLY

Ez a jelzőszó olyan közvetlenül fenyegető veszélyes helyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz, ha nem kerülik el.

VIGYÁZAT

Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely csekélyebb vagy könnyebb sérülést okozhat, ha nem kerülik el.

FIGYELEM

Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely anyagi járt okozhat a termékben vagy más vagyontárgyakban/tulajdonban, ha nem kerülik el.

5. Biztonsági utasítások

Általános biztonsági utasítások

FIGYELMEZTETÉS: Elektromos szerszámok használatakor kövesse az alábbi alapvető biztonsági óvintézkedéseket, ezzel csökkentve a tűz, az áramütés és a személyi sérülések kockázatát.

Mielött dolgozni kezdene a készülékkel, olvassa el alaposan a teljes útmutatót.

- Tartsa be a gépen olvasható összes biztonsági útmutatást és veszélyre figyelmeztető megjegyzést.

- A gépen található összes biztonsági útmutatást és veszélyre figyelmeztető megjegyzést tartsa teljes mértékben olvasható állapotban.

- A gépen található biztonsági berendezéseket nem szabad leszerelni vagy használhatatlanná tenni.

- Ellenőrizze a hálózati csatlakozóvezetékeket. Ne használjon sérült csatlakozóvezetéket.

- Üzembe helyezés előtt ellenőrizze a készülék helyes működését.

- Tartsa távol az illetékteleneket és a gyermekeket a betonkeverőtöl.

- Alkohol, kábítószer vagy gyógyszer hatása alatt álló személyek számára nem engedélyezett a használat.

- A kezelő köteles egyéni védőfelszerelést (EVE) viselni.

- A munkavégzés során legyen óvatos: Sérülésveszély a forgó alkatrészek miatt.

- A tisztítási és karbantartási munkálatokat, valamint az üzemzavarok elhárítását csak a motor leállítása után végezze. Húzza ki a hálózati csatlakozót!

- A villamos bekötési, javítási és karbantartási munkálatokat kizárólag szakemberek végezhetik.

- A javítási és karbantartási munkálatok befejezése után azonnal szereljen a helyére minden védő- és biztonsági berendezést.

- Mielött elhagyná a munkavégzés helyét, kapcsolja ki a motort, és húzza ki a hálózati csatlakozódugót!

- Ügyeljen a kellő megvilágításra. Ha elégtelen a megvilágítás, az jelentős mértékben növeli a sérülésveszélyt!

- Veszély esetén kapcsolja ki a gépet, és húzza ki a hálózati csatlakozódugót!

- Bekapcsolt gépnél soha ne helyezze kezeit a gép mozgó alkatrészeire. A forgó dob, illetve a forgó keverőszerszámok miatt fennáll a berántás / felcsévélés veszélye.

- A gépet nem szabad működtetni, miközben máshová helyezi át!

- A gépet csak sík felületen szabad elhelyezni!

- Fennáll a mérgező gözök és porok belélegzésének veszélye.

További biztonsági utasítások

- A betonkeverőt csak teljesen összeszerelt állapotban szabad üzembe helyezni.

- Üzembe helyezés elött ellenőrizze, nem sérültek-e a csatlakozóvezetékek.

• Viseljen munkavédelmi cipőt, védőkesztyűt, védőszemüveget és légazésvédő maszkot.
• Tartsa távol a kezét és a lábát a mozgó alkatrészektől.
• Ne nyúlion a forgó keverődobba.
• A forgó keverődobba ne dugjon semmilyen tárgyat, pl. lapátot vagy hasonlót.
• A forgó keverődob miatt sérülésveszély áll fenn.
• A betonkeverőt csak eredeti pótalkatrészekkel szabad üzemeltetni.
• A betonkeverön javítást csak felhatalmazott szakcégek végezhetnek.
• Ne hagyja felügyelet nélkül az üzemkész betonkeveröt.
• A munkahely elhagyásakor kapcsolja ki a gépet, és húzza ki a hálózati csatlakozódugót.

Fennmaradó kockázatok

A gép a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.

• Sérülésveszély a forgó alkatrészek miatt.
- Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
- Mielőtt beállítási és karbantartási munkákat végezne a gépen, kapcsolja ki a motort, és húzza ki a há- lózati csatlakozót.
- Emellett fennállhatnak olyan, nem nyilvánvaló fennmaradó kockázatok is, melyek minden elővigyáza-tosság ellenére sem szüntethetők meg.
- A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.
- Kerülje a gép véletlen üzembe helyezését: Mielőtt bedugná a dugós csatlakozót a csatlakozóaljzatba, bizonyosodjon meg arról, hogy a be-/kikapcsoló „0” állásban van.
- A kezelési útmutatóban javasolt szerszámokat használja. Így biztosíthatja, hogy gépe mindig optimális teljesítménnyel működjön.
- A kezét tartsa távol a munkaterülettöl, ha a gép üzemel.

Figyelmeztetés! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktiv vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

6. Müszaki adatok

	MIX125 MIX 140
Motor	230 V~ /50 Hz	230 V~ /50Hz
Motor teljesítménye 0,5	5 kW 0,55 kW
Max. fordulatszám: 2750 min-1		2750 min-1
Dob max.fordulatszáma:	26,6 min-1	26,6 min-1
Térfogat 125 l 140 l
Dobnyilás átmérője 385 mm 385 mm
Szigetelési osztály: IP45D IP45D
Méretek	1200 x 710 x1400 mm	1200 x 710 x1400 mm
Üzemmód: S6 30%	S6 30%
Védelmi osztály	II	II
Tömeg	45 kg	47 kg

A müszaki változtatás jogát fenntartjuk!

*S6 30 %: folyamatos működés szakaszos terheléssel (ciklusidő: 10 perc)

Ahhoz, hogy a motor ne melegedjen fel túlságosan, a motor a ciklusidő 30%-ában a megadott névleges teljesítménnyel üzemeltethető, majd ezt a ciklusidő 70%-ában terhelés nélküli működésnek kell követnie.

Zajképződéssel kapcsolatos információk

Figyelmeztetés: A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zaja meghaladja a 85 dB értéket, kérjük, viseljen megfelelő hallásvédőt.

Zaj jellemző értékei

A zajértékek megállapítása az EN ISO 3744:2010 szabvány alapján történt.

L_pA hangnyomásszint	72,21 dB
Mérési bizonytalanság K_pA	3,33 dB
L_WA hangteljesítményszint	92,21dB
Bizonytalanság K_WA	3,33 dB

L_WA garantált hangteljesítményszint 95 dB

7. Kicsomagolás

• Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
• Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, hogy a készülék és tartozékai nem szenvedtek-e szállítási sérüléseket.
• Lehetőleg a jótállási idő lejártáig őrizze meg a cso-magolást.

⚠ FIGYELMEZTETÉS!

A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Len-nyelés és fulladás veszélye áll fenn!

8. Felépítés / az üzembe helyezés előtt

Figyelem!

Az üzembe helyezés elött feltétlenül szerelje össze teljesen a készüléket!

A szerelést megkönnyítendő az összeszerelést két személynek érdemes végeznie.

A tartozék tasakok (A-tól I-ig) tartalmazzák az összeszereléshez szükséges összes kisebb alkatrészt (lásd 3. ábra).

Szükséges szerszámok az összeszereléshez (nem tartozik a szállított elemek közé):

• 2x villáskulcs, 13-as méret
• 2x villáskulcs, 16-os méret
• 1x imbuszkulcs, 8-as méret
• 1 db kombinált fogó
• 1 db csillagcsavarhúzó

Szállítókerekek (5) felszerelése (4. ábra) (tartozékok tasakja, A elem)

1. Mindkét oldalon helyezzen be egy sasszeget a keréktengely belső furatán keresztül.
2. Most mindkét oldalon helyezzen egy alátétet a keréktengelyre.
3. Ezután helyezze fel a szállítókerekeket (5) mindkét oldalon az állító láb keréktengelyére (12).

4. Ezután ismét helyezzen egy-egy alátétet mindkét oldalon a keréktengelyre.

5. Mindkét oldalon helyezzen be egy sasszeget a keréktengely külső furatán keresztül.

6. Rögzítse a szállítókerekeket (5) azáltal, hogy a sasszegeket egy megfelelő kombinált fogóval (nem tartozik a szállított elemek közé) szétfeszíti.

Állító láb (8) felszerelése a váz középső részére (11) (tartozékok tasakja, B elem) (5. ábra)

1. Fogja oda az állító lábat (8) a váz középső részéhez (11) az ábrán látható módon. Válassza ki a furatokat úgy, hogy az állító láb (8) az alacsonyabb pozícióban legyen.
2. Helyezze be a két M8x70 hatlapfejü csavart a furatokon keresztül.
3. Rögzítse a csavarokat egy-egy alátéttel, rugós alátéttel és egy M8 anyával.
4. Húzza meg az összes csavart két (13-as) villás-kulcs segítségével (nem tartozik a szállitott ele-mek közé).

A keréktengellyel (12) és szállító kerekekkel (5) rendelkező állító láb felszerelése a keret középső részére (11) (tartozékok tasakja, C elem) (6. ábra)

1. Fogja oda az állító lábat a keréktengellyel (12) a váz középső részéhez (11) az ábrán látható módon.
2. Helyezze be a két M8x70 hatlapfejű csavart a furatokon keresztül.
3. Rögzítse a csavarokat egy-egy alátéttel, rugós alátéttel és egy M8 anyával.
4. Húzza meg az összes csavart két (13-as) villás-kulcs segítségével (nem tartozik a szállított ele-mek közé).

Dob alsó részének (10) felszerelése (tartozék tasakja, D elem) (7. ábra)

1. Dugja a csapágy tartóidomát (14) az erre kialakított helyen a dob alsó részébe (10).
2. Ezzel egyszerre vezesse be a dob alsó részének (10) csapágyát a csapágy előszerelt tartóidomával együtt (14) az alsó állvány (6) megfelelő nyílása-iba. Ügyeljen arra, hogy a csapágy tartóidoma (14) a keréktengellyel felszerelt állító láb (12) fölé kerüljön.
3. Közben ügyeljen a furatok elhelyezkedésére.
4. Helyezze be a két M8x65 hatlapfejű csavart a furatokon keresztül.

5. Rögzítse a csavarokat egy-egy alátéttel, rugós alátéttel és egy M8 anyával.

6. Végül húzza meg az összes csavart két (13-as) villáskulcs segítségével (nem tartozik a szállított elemek közé).

7. Rögzítse a dob alsó részét (10) a biztosítógyűrűvel (lásd ábra).

A keverőmű felszerelése (2) (tartozékok tasakja, E elem) (8. ábra)

1. Vezessen be egy-egy M8x20 csillagcsavart kívül-röl a dob alsó részén (10) keresztül.
2. Helyezzen egy-egy gumialátétet az imént behelyezett csillagcsavarokra a dob alsó részén (10).
3. Helyezze fel a keverömüvet (2) a felszerelt csillagcsavarokra, majd rögzítse egy-egy alátéttel, rugós alátéttel és egy M8 anyával.
4. A keverőművet (2) csak akkor szabad szorosra húzni, ha már felszerelte a dob felső részét (9).

Megjegyzés: A keverőmű (2) helyes felszerelését megkönnyítendő két nyíl van elhelyezve a dob felső és alsó részén. Ha nem biztos benne, hogy helyesen sze- relte-e fel a keverőművet, ezzel ellenőrizheti. Helyezze a dob felső részét (9) a dob alsó részére (10), és addig forgassa, amíg a két nyíl egymás felé nem mutat.

Dob felső részének (9) felszerelése (tartozékok tasakja, F elem) (9. ábra)

1. Helyezze a dob felső részét (9) a dob alsó részére (10). Bizonyosodjon meg arról, hogy a dob felső és alsó részének rögzítőfuratai egy vonalba esnek.

Figyelem! A felragasztott nyilak a dob alsó részének (10) és a dob felső részének (9) pontos beállítását jelölik.

1. Rögzítse a dob felső részét (9) úgy, hogy rögzíti a hat darab M8x16 csavart, a rugós alátéteket és az alátéteket.

2. Ezt követően húzza meg a csavarokat keresztsorrendben, csillagcsavarhúzó segítségével (nem tartozik a szállított elemek közé).

3. Vezessen be egy-egy M8x20 csillagcsavart kívül-röl a dob felső részén (9) keresztül.

4. Helyezzen egy-egy gumialátétet az imént behelyezett csillagcsavarokra a dob felső részén (9).

5. Rögzítse a keverömű (2) felső végét úgy, hogy ráhelyezi az imént behelyezett csillagcsavarokra. Rögzítse egy-egy alátéttel, rugós alátéttel és egy M8 anyával.

6. Húzza meg végül mind a négy csavart a dob alsó részén (10) és a dob felső részén (9) csillagcsavarhúzó és 13-as kulcsnyílású villáskulcs segítségével (nem tartoznak a szállított elemek közé).

A lyuktárcsa (13) felszerelése (tartozékokok tasakja, G elem) (10. ábra)

1. Helyezze a lyuktárcsát (13) a tartóra (13a).
2. Rögzítse ezt a két M8x25 hatlapfejű csavarral, valamint egy-egy alátéttel, rugós alátéttel és M8 anyával.
3. Végül húzza meg az összes csavart két (13-as) villáskulcs segítségével (nem tartozik a szállított elemek közé).

A forgató kerék (7) felszerelése (tartozékok tasakja, H elem) (11. ábra)

1. Helyezze be alulról az alátétet, majd a rugót a forgató kerék (7) csövébe.
2. Tartsa a helyén a rugót az egyik ujjával.
3. Helyezze a forgató kereket (7) a dob alsó részének (10) tengelyére, hogy a rugó felfeküdjön a tengelyre.
4. Addig nyomja lefelé a forgató kereket (7), míg a dob alsó részének (10) tengelyében kialakított furatok egy vonalba nem kerülnek a forgató kerék (7) furataival.
5. Biztosítsa a forgató kereket (7) az M10x65-ös hatlapfejű csavarral, két alátéttel és egy önzáró anyával.
6. Utána húzza meg annyira a csavart két 16-os villáskulccsal (nem tartoznak a szállított elemek közé), hogy a forgató kerék (7) még könnyedén billenthető legyen.
7. Az állítócsavar meghúzásához forgassa a cső hengeres csavarját az óramutató járásával megegyező irányba egy 8-as imbuszkulcs segítségével (nem tartozik a szállított elemek közé), hogy beállítsa a rugófeszítést.

Megjegyzés: A forgató kereket (7) billenhetően kell a tengelyre rögzíteni. Könnyedén bele kell tudjon kapaszkodni a lyuktárcsa (13) furataiba.

A motoregység (4) felszerelése (tartozékok tasakja, H elem) (12. ábra)

1. Helyezze el a motor egységet (4) úgy, hogy a menetes csapok illeszkedjenek a furatokhoz.
2. Tolja rá teljesen a motor egységet (4) a tengelyre.
3. Ezután rögzítse a motor egységet (4) a négy alá- téttel és a négy M8 önzáró anyával. Ehhez használjon villáskulcsot (13-as) (nem tartozik a szállí- tott elemek közé).

9. Üzembe helyezés

Figyelem!

Az üzembe helyezés előtt feltétlenül szerelje össze teljesen a készüléket!

A betonkeverőt csak akkor üzemeltesse, ha semmilyen része nem hiányzik és nem hibásodott meg, és ha nem észlelhető sérülés a csatlakozóvezetéken.

9.1 Felállítás

1. A betonkeverőt vízszintesen állítsa fel, sík és szilárd talajra, ahol nem tud felbillenni. Emellett ügyeljen arra is, hogy a gép ne tudjon besüppedni a talajba.
2. Ne állítsa a betonkeverőt a csatlakozó vezetékre!
3. A csatlakozó vezetéket úgy fektesse le, hogy az ne törjön meg, ne nyomódjon össze és más módon se károsodhasson.

Megjegyzés:

A dobnak (1) jobbra-balra forgathatónak kell lennie. A dob (1) ürítéséhez elegendő helynek kell lennie a dob (1) alatt egy megfelelő méretű edény (pl. habarcsláda) számára. A gép felállításakor ügyeljen arra, hogy biztosított legyen a dob akadálytalan ürítése.

9.2 Bekapcsolás / kikapcsolás (1. ábra)

FIGYELEM!

Sérülésveszély!

A keverődob forgása sérülést okozhat.

• Ne nyúljon a forgó keverődobba.

• A forgó keverődobba ne dugjon semmilyen tárgyat (például lapátot vagy hasonlót).

• Csatlakoztasson egy megfelelő hosszabbító kábelt a betonkeverő csatlakozókábeléhez.

• Dugja be a hosszabbító kábelt egy konnektorba.
• A készülék elindításához nyomja meg a be-/kikapcsoló „I” (zöld) gombját (3).
• A készülék kikapcsolásához nyomja meg a be-/kikapcsoló „0” (piros) gombját (3).

9.2,1 Hővédelem

Ha a készülék túlterhelődik vagy túlmelegszik, a beépített védőáramkör biztonsági okokból kikapcsol.

1. Várjon kb. 15 percet, míg lehül a motor.
2. Indítsa el újra a készüléket a be-/kikapcsoló (5) „I” (zöld) gombjának megnyomásával.

9.3 A dob (1) átállítása (1. ábra, 13a/13b ábra)

Beton vagy habarcs készítéséhez a betonkeverőnek egy bizonyos keverőállásban kell reteszelve lennie. A legjobb keverési eredmény és a munkafolyamat zavar-talansága csak azzal biztosítható, ha a keverőt helyes állásba állítja.

1. A dob (1) átállításakor mindig tartsa meg erősen a forgató kereket (7).
2. Oldja ki a billentő szerkezetet úgy, hogy maga felé húzza a forgató kereket (7). Ezzel kioldja a reteszelést a lyuktárcsából (13).
3. Forgassa a dobot (1) addig, amíg az megfelel a keverék kívánt állagának.

- 13a ábra: A dob állása habarcs készítéséhez

- 13b ábra: A dob állása beton készítéséhez

1. Ha a dob (1) a kívánt helyzetben áll, ismét reteszelje a forgató kereket (7) a lyuktárcsán (13).

9.4 Betöltés (13a + 13b ábra)

FIGYELEM!

Egészségkárosodás és sérülés veszélye!

A por belélegzése egészségkárosodást okozhat. A cementhez és az adalékanyagokhoz ne érjen hozzá védőkesztyű nélkül.

• Viseljen légzésvédő maszkot.
• Viseljen védőkesztyűt, és soha ne nyúljon a forgó keverődobba.

⚠️ FIGYELMEZTETÉS!

Borulásveszély!

A betöltés során mindig ügyeljen a betonkeverő stabilitására.

• A betonkeverőt csak szilárd és sík talajon üzemeltesse (hogy ne tudjon felborulni).

• A betöltés során, illetve amikor forog a dob, ne módosítsa a betonkeverő felállítási helyét.

• A készülék elindításához nyomja meg a be-/kikapcsoló „l” (zöld) gombját (3).

• Ellenőrizze a keverőállást a lyuktárcsán (13):

• 13a ábra: A dob állása habarcs készítéséhez

• 13b ábra: A dob állása beton készítéséhez

• A bekeverendő anyagot a már forgó dobba (1) töltse. Ne töltse túl a dobot (1). Vigyázat! Mozgó alkatrészek okozta veszély!

• Az anyagot ne hajítsa túl nagy lendülettel a dobba (1), mert ezzel elkerülhető, hogy letapadjon a dob (1) aljára. Az anyagot kisebb mennyiségekben adagolja be.

• A betöltés során mindig ügyeljen a dob (1) nyílásának irányára, hogy a bekeverendő anyag ne tudjon kihullani a dobból (1).

Megjegyzés: A keverék összetételével és minőségével kapcsolatban kérje szakember tanácsát.

9.5 Ürítés (13a ábra)

1. Állítson kellő méretű edényt (pl. habarcsládát) a dob (1) alá. Ügyeljen arra, hogy a bekevert anyag ne jusson a talajra.

2. Reteszelje ki a billentő szerkezetet úgy, hogy maga felé húzza a forgató kereket (1). Ezzel kioldja a reteszelést a lyuktárcsából (14).

3. A dob ürítéséhez fordítsa lassan lefelé a dobot (1).

10. Elektromos csatlakozás

A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakozás megfelel a vonatkozó VDE és DIN előírásoknak.

Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.

10.1 Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelései gyakran sérülnek.

Ennek okai a következők:

• Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyílásokon vezeti át.
• Törések a csatlakozóvezeték szakszerűtlen rögzítése vagy vezetése miatt.
• Nyíródások a csatlakozóvezetéken való áthaladás miatt.
• A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.
• Repedések a szigetelés öregedése miatt.

Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek.

Rendszeresen ellenőrizze, nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva.

Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak H07RN jelölésű csatlakozóvezetékeket használjon.

A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.

Egyfázisú váltóáramú motor esetén a magas (3000 watt -feletti) indítási árammal rendelkező gépekhez C 16A vagy K 16A biztosíték használatát javasoljuk!

11. Tisztítás

⚠️ FIGYELMEZTETÉS!

Sérülésveszély!

A termék váratlanul beindulhat, ami sérülést okozhat.

• Tisztítási és karbantartási munkálatok előtt mindig kapcsolja ki a motort.
• Minden tisztítási munkálat előtt húzza ki a hálózati csatlakozódugót.

MEGJEGYZÉS!

Károsodás veszélye!

Ha víz kerül a motoregységbe, az a motor károsodását okozhatja. A keverődobot ne ütögesse ki kemény tárgyakkal (kalapáccsal, lapáttal, stb.). Ha behorpad a keverődob, az rontja a keverési folyamatot, és ráadásul megnehezíti a dob kitisztítását.

• A terméket kefével vagy kaparóval tisztítsa.
• A terméket ne merítse vízbe vagy más folyadékba, és ne fröcskölje le a motoregységet nagynyomású mosóval.

Azt javasoljuk, hogy a készüléket minden használat után tisztítsa meg kívül-belül. A szennyeződést soha nem szabad kalapáccsal, lapáttal vagy hasonlóval eltávolítani.

A betonkeverő minden egyes használata után:

1. Tisztítsa ki a dobot (1) vízzel, és távolítsa el a rászáradt cement- vagy habarcsmaradványokat kefével vagy kaparóval.
2. A dob belsejének tisztításához járassa meg a do- bot néhány lapátnyi kaviccsal és némi vízzel.

12. Szállítás

⚠️ FIGYELMEZTETÉS!

Sérülésveszély!

A termék váratlanul beindulhat, ami sérülést okozhat.

• Szállítás előtt kapcsolja ki a motort.
• Húzza ki a hálózati csatlakozót.

12.1 Szállítás járművel (13d ábra)

1. Oldja ki a billentő szerkezetet úgy, hogy maga felé húzza a forgató kereket (7). Ezzel kioldja a reteszelést a lyuktárcsából (13).
2. Állítsa be a dobot (1) a betöltő nyílással lefelé.
3. Távolítsa el a csavarokat az állító lábból (8) és a csavarokat a keréktengellyel felszerelt állító lábból (12).
4. Hajtsa be az állító lábat (8) és a keréktengellyel felszerelt állító lábat (12).
5. Biztosítsa a betonkeverőt feszítőhevederrel elcsúszás ellen.
6. A betonkeveröt ne emelje daruval.

12.2 Szállítás a munkavégzés helyére (13d ábra)

1. Oldja ki a billentő szerkezetet úgy, hogy maga felé húzza a billentő fogantyút (1). Ezzel kioldja a reteszelést a lyuktárcsából (13).
2. Állítsa be a dobot (1) a betöltő nyílással lefelé.
3. Rövid távú szállításhoz kissé billentse meg a betonkeverőt, és szállítsa a szállító kerekeken (5).

13. Tárolás

A készüléket és tartozékait sötét, száraz és fagymen- tes helyen, gyermektől elzárva tárolja. Az optimális tá- rolási hömérséklet 5 °C és 30 °C között van.

Takarja le a betonkeverőt, hogy védve legyen a portól és a nedvességtől.

Tartsa a kezelési útmutatót az elektromos szerszámon.

14. Karbantartás

⚠️ FIGYELMEZTETÉS!

Sérülésveszély!

A termék váratlanul beindulhat, ami sérülést okozhat.

• Karbantartási munkálatok előtt mindig kapcsolja ki a motort.
• Minden karbantartási munkálat előtt húzza ki a há- lózati csatlakozódugót.

14.1 A szíj feszességének ellenőrzése (12. ábra)

A szíj feszessége gyárilag helyesen be van állítva. A szíj feszessége utólag nem állítható.

1. Távolítsa el a motoregység (4) borítását a motoregységen (4) található csavarok (4a) kioldásával. Ehhez használjon egy csillagcsavarhúzót (nem tartozik a szállított elemek közé).

2. Ellenőrizze a szíj feszességét. Ha az ujjával benyomja a szíjat, akkor a szíjnak kb. 5 mm-nyit kell engednie.

3. Tegye vissza a borítást a motoregységre (4), és húzza meg a csavarokat (4a). Ehhez használjon egy csillagcsavarhúzót (nem tartozik a szállított elemek közé). A szerelés során ügyeljen arra, hogy a borítás tömítése helyesen legyen betéve.

14.2 A szíj cseréje

A szíjak kopó alkatrésznek minősülnek, amelyeket bizonyos idő elteltével ki kell cserélni.

1. Távolítsa el a motoregység (4) borítását a motoregységen (4) található csavarok (4a) kioldásával.
2. Húzza le a motorburkolatot.
3. Behelyezéskor az új ékszíj bordás oldalának kell kifelé néznie. Ügyeljen arra, hogy először az ékszíj alsó részét szerelje fel.
4. Ellenőrizze a szíj feszességét. Ha az ujjával benyomja a szíjat, akkor a szíjnak kb. 5 mm-nyit kell engednie. A szíjat utólag nem lehet megfeszíteni.
5. Tegye vissza a borítást a motoregységre (4), és húzza meg a csavarokat (4a). A szerelés során ügyeljen arra, hogy a borítás tömítése helyesen legyen betéve.

15. Javítás és pótalkatrészek rendelése

Javítás vagy karbantartás után bizonyosodjon meg róla, hogy minden biztonságtechnikai alkatrészt fel-helyezett, és azok kifogástalan állapotban vannak. A sérülésveszélyes alkatrészeket tartsa más személyek és gyerekek számára nem hozzáférhető helyen.

Figyelem: A termékfelelősségről szóló törvény szerint nem felelünk azokért a károkért, amelyek szakszerűtlen javítás vagy nem eredeti pótalkatrészek használata miatt keletkeznek.

Bízzon meg egy vevőszolgálatot vagy illetékes szak- embert. Ez vonatkozik a tartozékokra is.

Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

Csatlakoztatások és javítások

Az elektromos szerelvények csatlakoztatását és javítását csak villamossági szakember végezheti.

Információ kérése esetén a következő adatokat adja meg:

• A motor áramneme
• A gép adattábláján feltüntetett adatok
• A motor típustáblájának adatai

15.1 Pótalkatrész rendelése

Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• Típusmegnevezés
  • Cikkszám
  • A típustáblája adatai

Pótalkatrészek / Tartozékok

Szíj - cikksz.:

5908403061

15.2 Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Kopóalkatrészek*: Szíj

* nem feltétlenül tartoznak a szállított elemek közé!

16. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahaszno- síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)

A leselejtezett elektromos és elektronikai be- rendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
• Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékről!
• Az áthúzott kuka ikonja arra utal, hogy a leselejte-zett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell öket ártalmatlanítani.

- A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:

• Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)
• Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.
• Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejte-zett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy elötte új készülé-ket vásárolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtő-helyen is.
• A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

17. Hibaelhárítás

Üzemzavar Lehetséges ok Megoldás
A motor nem indul be	Nincs hálózati feszültség Ellenőrizze a biztosítást
	A csatlakozókábel hibás	Ellenőriztesse, illetve cseréltesse le villa-mossági szakemberrel
A motor kikapcsol	A motor túl van terhelve Hagyja lehűlni a motort
	Elszennyeződtek a motoregység be- és kiszellőző nyílásai	Tisztítsa meg a be- és kiszellőző nyílásokat
A motor jár, de a dob állva marad	Az ékszíj csúszik Cserélje ki az ékszíjat

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.

Gwarancja PL
