MIX140 - Miešačka cementu SCHEPPACH - Bezplatný návod na obsluhu

Typ produktu	Miešačka na betón (betonárka)
Značka	Scheppach
Model	MIX140
Kapacita bubna	140 litrov
Priemer otvoru bubna	385 mm
Výkon motora	0,55 kW (550 W)
Napájanie	230 V ~ / 50 Hz
Maximálne otáčky motora	2750 min⁻¹
Maximálne otáčky bubna	26,6 min⁻¹
Režim prevádzky	S6 30 % (30 % zaťaženie, 70 % naprázdno)
Trieda ochrany	II (dvojitá izolácia)
Stupeň krytia	IP45D
Garantovaná hladina akustického výkonu (LWA)	95 dB
Rozmery (D × Š × V)	1200 × 710 × 1400 mm
Hmotnosť	47 kg
Materiál bubna	Oceľ
Transportné kolesá	Áno (2 kolesá + 1 otočné koleso)
Skladacia noha	Áno (sklopná)
Správne použitie	Miešanie betónu a malty na domáce použitie
Čistenie	Kefa, škrabka; neponárať ani nepoužívať vysokotlakový čistič
Opotrebiteľné diely	Klínový remeň (ref. 5908403061)
Záruka	Zákonná (chybné diely vymenené bezplatne)

Často kladené otázky - MIX140 SCHEPPACH

Aká je maximálna kapacita bubna Scheppach MIX140?

Kapacita bubna je 140 litrov (125 litrov pre model MIX125). Bubon neprepĺňajte, aby ste predišli upchatiu.

Ako správne zostaviť betonárku?

Zostavenie by mali vykonať dve osoby. Postupujte v poradí: namontujte kolesá, skladaciu nohu, spodnú časť bubna, miešací mechanizmus a potom hornú časť. Použite priložené vrecká (A až I) a uvedené nástroje (ploché kľúče, imbusový kľúč, kliešte). Podrobné schémy nájdete v návode.

Aké bezpečnostné opatrenia mám prijať pred použitím MIX140?

Vždy noste bezpečnostnú obuv, rukavice, ochranné okuliare a protiprachovú masku. Skontrolujte, či napájací kábel nie je poškodený. Uistite sa, že stroj stojí na rovnom a stabilnom povrchu. Nedovoľte deťom ani neoprávneným osobám priblížiť sa. Pred čistením alebo údržbou odpojte zástrčku.

Ako nastaviť sklon bubna na miešanie?

Potiahnite otočné koleso (7) smerom k sebe, aby ste odomkli poistnú podložku. Nakloňte bubon do požadovanej polohy: poloha na betón (obr. 13b) alebo maltu (obr. 13a). Uvoľnite koleso, aby zapadlo do zárezu. Pri nastavovaní vždy pevne držte koleso.

Čo robiť, ak motor neštartuje?

Najprv skontrolujte sieťové napätie a poistky. Ak je kábel poškodený, nechajte ho vymeniť elektrikárom. V prípade preťaženia počkajte, kým motor vychladne (asi 15 min), a potom ho znova spustite. Ak problém pretrváva, kontaktujte odborníka.

Ako vyprázdniť bubon po miešaní?

Umiestnite nádobu (napr. maltovú vaničku) pod bubon. Potiahnite otočné koleso na odomknutie a potom pomaly nakloňte bubon nadol na vyprázdnenie. Dávajte pozor, aby ste zmes nerozliali na zem.

Aká pravidelná údržba je potrebná?

Po každom použití očistite vnútro aj vonkajšok bubna vodou a kefou alebo škrabkou. Pravidelne kontrolujte napnutie remeňa: pri stlačení prstom by sa mal prepružiť približne o 5 mm. Ak je remeň opotrebovaný, vymeňte ho za originálny remeň (ref. 5908403061).

Môžem použiť betonárku na iné materiály ako betón a maltu?

Nie, betonárka je určená výhradne na miešanie betónu a malty v domácom prostredí. Akékoľvek iné použitie sa považuje za nesprávne a ruší záruku. Nemiešajte agresívne chemikálie ani nepredpokladané abrazívne materiály.

Ako bezpečne prepravovať betonárku?

Zastavte motor a odpojte zástrčku. Pri preprave vozidlom nakloňte bubon nadol, zasuňte skladaciu nohu a zaistite popruhom. Nezdvíhajte pomocou žeriava. Na krátke presuny mierne nakloňte zariadenie a posúvajte ho na transportných kolesách.

Kde nájsť náhradné diely a ako objednať?

Náhradné diely (najmä remeň ref. 5908403061) sú k dispozícii v zákazníckom servise Scheppach. Pri objednávke uveďte názov modelu (MIX140), číslo výrobku a údaje z výrobného štítku. Naskenujte QR kód na úvodnej stránke pre prístup ku katalógu.

NÁVOD NA OBSLUHU MIX140 SCHEPPACH

Vyprázdňovacia pozícia

Ürítési helyzet

Pozycja opróżniania

	Pred uvedením do prevádzky si prečítajte návod na obsluhu!
	Noste bezpečnostnú obuv!
	Noste ochranné rukavice!
	Noste ochranné okuliare!
	Noste protiprachovú masku!
	Noste ochranu sluchu!
	Miešačku betónu postavte vodorovne na rovný a pevný podklad!
	Miešačka betónu sa počas prevádzky nesmie pohybovat!
	Miešačka betónu sa smie používať len s úplne zatvoreným ochranným zariadením!
	Nesiahajte do pohybujúcich sa častí bubna!
	Opatrne! Nebezpečenstvo poranenia na ozubenom venci v rastrovej podložke.
	Ked' je bubon plne naložený, neštartujte motor.
	Chráňte životné prostredie! Zvyšný materiál odvezte do autorizovaného zberného strediska. Nesmie sa dostat' do kanalizácie, pôdy ani vodných tokov.
	Neautorizované osoby a deti udržiavajte mimo dosahu zariadenia!
	Zariadenie má ochrannú izoláciu!Pozor! Trieda ochrany zostane zachovaná, len ak sa v prípade servisu použijú originálne izolačné materiály a ak sa nezmenia izolačné vzdialenosti.
	Pred čistením alebo údržbou vytiahnite sieťovú zástrčku!
	Montážna pomôcka! Pozri: Montáž, montáž hornej časti bubna.
	Údaj o hladine akustického výkonu v dB
	Trieda ochrany II
	Výrobok zodpovedá platným európskym smerniciam.
	Výrobok zodpovedá platným srbským smerniciam.

Obsah: Strana:

1. Úvod.... 117
2. Popis výrobku (obr. 1 – 13d).... 117
3. Rozsah dodávky (obr. 2 + 3)....117
4. Použitie v súlade s určením.... 117
5. Bezpečnostné upozornenia.... 118
6. Technické údaje....119
7. Vybalenie 120
8. Montáž/Pred uvedením do prevádzky.... 120
9. Uvedenie do prevádzky 121
10. Elektrická prípojka 123
11. Čistenie.... 123
12. Preprava.... 123
13. Skladovanie 124
14. Údržba 124
15. Oprava a objednávanie náhradných dielov.... 124
16. Likvidácia a recyklácia.... 125
17. Odstraňovanie porúch 125
18. Vyhlásenie o zhode 329

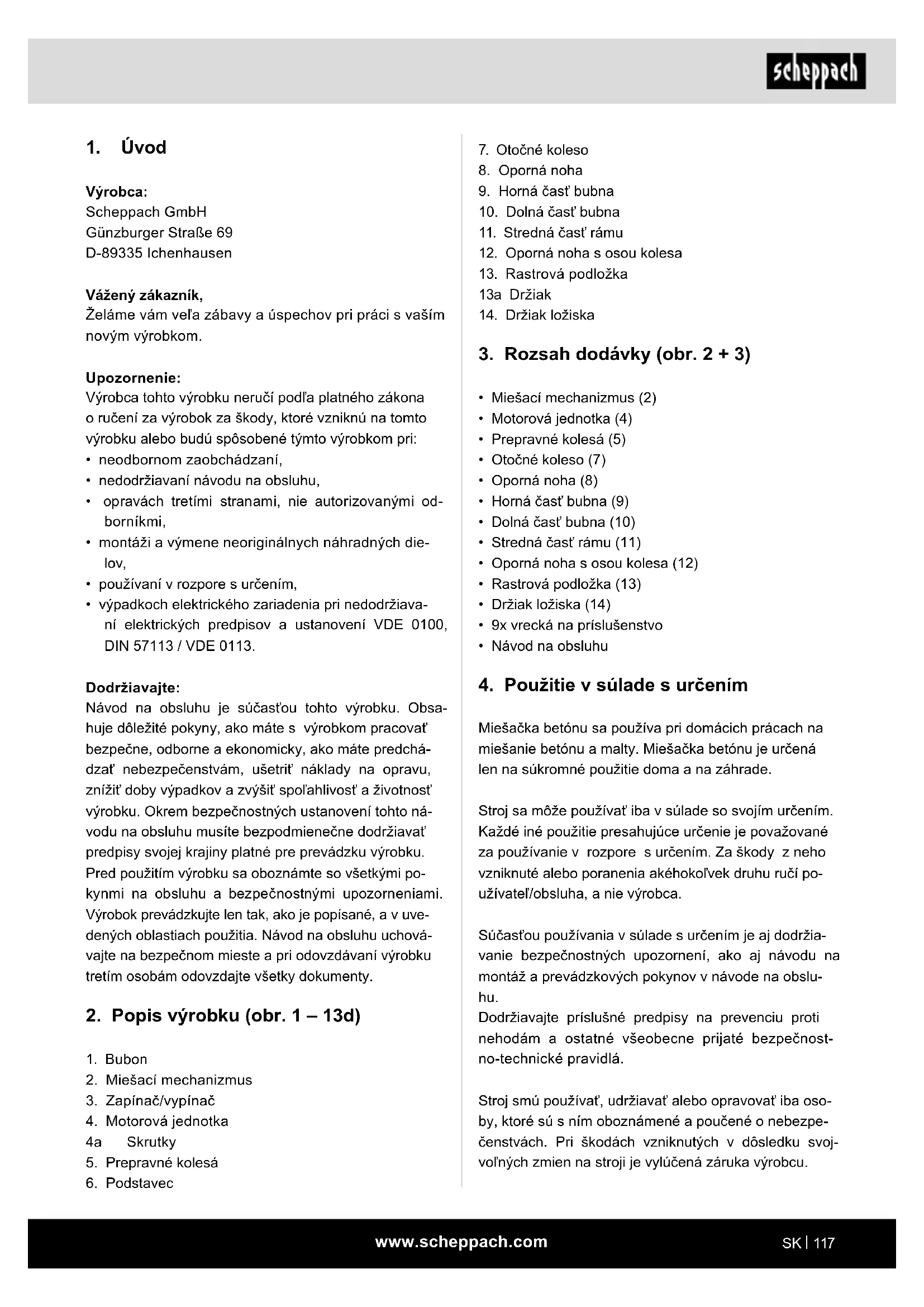

1. Úvod

Výrobca:

Scheppach GmbH

Želáme vám veľa zábavy a úspechov pri práci s vaším novým výrobkom.

Upozornenie:

Výrobca tohto výrobku neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto výrobku alebo budú spôsobené týmto výrobkom pri:

• neodbornom zaobchádzaní,
• nedodržiavaní návodu na obsluhu,
• opravách tretími stranami, nie autorizovanými odborníkmi,
• montáži a výmene neoriginálnych náhradných dielov,
• použivaní v rozpore s určením,
• výpadkoch elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113 / VDE 0113.

Dodržiavajte:

Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité pokyny, ako máte s výrobkom pracovať bezpečne, odborne a ekonomicky, ako máte predchádzat’ nebezpečenstvám, ušetrit’ náklady na opravu, znížit’ doby výpadkov a zvýšit’ spol’ahlivost’ a životnosť výrobku. Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku výrobku. Pred použitím výrobku sa oboznámte so všetkými pokynmi na obsluhu a bezpečnostnými upozorneniami. Výrobok prevádzkujte len tak, ako je popísané, a v uvedených oblastiach použitia. Návod na obsluhu uchovávajte na bezpečnom mieste a pri odovzdávaní výrobku tretím osobám odovzdajte všetky dokumenty.

1. Bubon
2. Miešací mechanizmus
3. Zapínač/vypínač
4. Motorová jednotka
   4a Skrutky
5. Prepravné kolesá

6. Podstavec

7. Otočné koleso

8. Oporná noha
9. Horná časť bubna
10. Dolná časť bubna
11. Stredná časť rámu
12. Oporná noha s osou kolesa
13. Rastrová podložka
    13a Držiak
14. Držiak ložiska

• Miešací mechanizmus (2)
- Motorová jednotka (4)
• Prepravné kolesá (5)
- Otočné koleso (7)
- Oporná noha (8)
• Horná časť bubna (9)
• Dolná čast' bubna (10)
- Stredná časť rámu (11)
• Oporná noha s osou kolesa (12)
• Rastrová podložka (13)
- Držiak ložiska (14)
• 9x vrecká na príslušenstvo
• Návod na obsluhu

4. Použitie v súlade s určením

Miešačka betónu sa používa pri domácich prácach na miešanie betónu a malty. Miešačka betónu je určená len na súkromné použitie doma a na záhrade.

Stroj sa môže používať iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokol'vek druhu ručí používatel'/obsluha, a nie výrobca.

Súčasťou používania v súlade s určením je aj dodržiavanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obsluhu.

Dodržiavajte príslušné predpisy na prevenciu proti nehodám a ostatné všeobecne prijaté bezpečnostno-technické pravidlá.

Stroj smú používať, udržiavať alebo opravovať iba osoby, ktoré sú s ním oboznámené a poučené o nebezpečenstvách. Pri škodách vzniknutých v dôsledku svojvolných zmien na stroji je vylúčená záruka výrobcu.

Stroj sa smie používať iba s originálnymi dielmi a originálnym príslušenstvom od výrobcu. Musia sa dodržiavať bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.

Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj použiva v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

Vysvetlenie signálnych slov v návode na obsluhu

⚠ Varovanie

Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabrání, by mohla mat' za následok smrt' alebo vážne poranenie.

NEBEZPEČENSTVO

Signálne slovo na označenie bezprostredne hroziacej nebezpečnej situácie, ktorá, ak sa jej nezabrání, bude mat' za následok smrt' alebo vážne poranenie.

⚠ OPATRNE

Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabráni, môže viest' k l'ahkému alebo stredne t'azkému poraneniu.

POZOR

Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabrání, môže viest' k materiálnym škodám na výrobku alebo majetku/vlastníctve.

VAROVANIE: Ked' používate elektrické nástroje, mali by ste dodržiavat' nasledujúce zásadné bezpečnostné opatrenia, aby sa znížilo riziko vzniku ohňa, zásahu elektrickým prúdom a poranení osób.

Pred prácou s týmto prístrojom si, prosím, prečítajte všetky pokyny.

• Dodržiavajte všetky bezpečnostné upozornenia a upozornenia na nebezpečenstvá umiestnené na stroji.
• Všetky bezpečnostné upozornenia a upozornenia na nebezpečenstvá na stroji udržiavajte v čitatel'nom stave.
• Bezpečnostné zariadenia na stroji sa nesmú demon- tovat' ani stat' nepoužitel'nými.
• Skontrolujte sieťové prívody. Nepoužívajte chybné prípojné vedenia.
• Pred uvedením do prevádzky skontrolujte správnu funkciu prístroja.

- Držte deti a nepovolané osoby v dostatočnej vzdialenosti od miešačky betónu.

- Osobám pod vplyvom alkoholu, narkotík, liečiv nie je používanie povolené.

- Operátor je povinný nosit' svoje osobné ochranné prostriedky (OOP).

- Pozor pri prácach: Nebezpečenstvo poranenia z dôvodu rotujúcich častí.

- Inštalácie, opravy a údržbové práce na elektroinštalácii smú vykonávat' iba odborní pracovníci.

- Všetky ochranné a bezpečnostné zariadenia musia byť po ukončených opráv a údržbových prác okamžite znovu namontované.

- Pri opustení pracoviska vypnite motor a vytiahnite sieťovú zástrčku!

- Dbajte na dostatočné osvetlenie. Zlé osvetlenie môže rozhodujúco zvýšit' nebezpečenstvo poranenia!

- V prípade nebezpečenstva vypnite stroj a vytiahnite siet'ovú zástrčku!

- Pri zapnutom stroji nikdy nesiahajte rukami na pohybujúce sa časti stroja. Vzniká nebezpečenstvo zachytenia/navinutia v dôsledku rotujúceho bubna, príp. rotujúcich miešacích nástrojov.

- Stroj sa nesmie prevádzkovat' počas presúvania na iné miesto!

- Stroj sa smie umiestnit' len na rovnú plochu!

- Vzniká nebezpečenstvo vdýchnutia jedovatých pár a prachov.

Dodatočné bezpečnostné upozornenia

• Miešačka betónu sa smie uvádzat do prevádzky len v kompletne zmontovanom stave.

• Pred uvedením do prevádzky skontrolujte pripojné vedenia ohľadom poškodení.

• Noste bezpečnostnú obuv, rukavice, ochranné okuliare a masku na ochranu dýchania.

• Držte ruky a nohy v bezpečnej vzdialenosti od po-hyblivých dielov.
• Nesiahajte do bežiaceho bubna miešačky.
• Do bežiaceho bubna miešačky nevkladajte žiadne predmety, napr. lopatu alebo podobné.
• Nebezpečenstvo poranenia pri rotujúcom bubne miešačky.
• Miešačka betónu sa smie používať len s originálnymi náhradnými dielmi.
• Opravy na miešačke betónu smú vykonávať len autorizované odborné prevádzky.
• Miešačku betónu, ktorá je pripravená na prevádzku, nenechávajte bez dozoru.
• Pri opustení pracoviska stroj vypnite a vytiahnite siet'ovú zástrčku.

Zvyškové riziká

Stroj je skonštruovaný podľa stavu techniky a prijatých bezpečnostných technických pravidiel. Napriek tomu sa môžu pri práci vyskytnút' jednotlivé zvyškové riziká.

• Nebezpečenstvo poranenia z dôvodu rotujúcich častí.
• Ohrozenie zdravia prúdom pri použití elektrických prípoiných vedení v rozpore s určením.
• Pred vykonaním nastavovacích alebo údržbových prác vypnite motor a vytiahnite sieťovú zástrčku.
• Napriek všetkým prijatým opatreniam môžu pretrvávať zvyškové riziká, ktoré nie sú očividné.
• Zvyškové riziká je možné minimalizovať, ak sa spolu dodržiavajú „bezpečnostné upozornenia“ a „použitie v súlade s určením“, ako aj návod na obsluhu.
• Predchádzajte neúmyselnému uvedeniu stroja do prevádzky: Uistite sa, že zapínač/vypínač je nastavený na „0“ skôr, než zasuniete zástrčku do zásuvky.
• Používajte nástroj odporúčaný v návode na obsluhu. Tak dosiahnete, že stroj dosiahne optimálne výkony
• Nikdy nevkladajte ruky do pracovnej oblasti, ked' je stroj v prevádzke.

Varovanie! Toto elektrické náradie vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty.

Na zníženie nebezpečenstva závažných alebo smr- tel'ných poranení odporúčame osobám s implantátmi prekonzultovat' situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elek- trické náradie.

6. Technické údaje

	MIX125 MIX1	40
Motor 230 V~ / 50	Hz 230 V~ / 50 Hz
Výkon motora 0,55	kW 0,55 kW
Max. otáčky: 2750	min-1	2750 min-1
Max. otáčky bubna:	26,6 min-1	26,6 min-1
Objem 125 I 140 I
Priemer otvoru bubna	385 mm 385 mm
Izolačná trieda: IP	45D IP45D
Rozmery	1200 x 710 x 1400 mm	1200 x 710 x 1400 mm
Prevádzkový režim:	S6 30 % S6 30 %
Trieda ochrany II II
Hmotnosť 45 kg	47 kg

Technické zmeny vyhradené!

*S6 30 %: Priebežná prevádzka s prerušovaným zaťažením (trvanie cyklu 10 min.)

Aby sa motor nezahrial na zakázanú hodnotu, smie sa motor prevádzkovat' len na 30 % trvania cyklu s uvedeným menovitým výkonom a potom sa musí prevádzkovat' len na 70 % trvania cyklu bez zaťaženia.

Informácie k vývinu hluku

Varovanie: Hluk môže mať závažný vplyv na vaše zdravie. Ak hluk stroja presiahne 85 dB, noste, prosím, vhodnú ochranu sluchu.

Hodnoty hluku

Hodnoty emisie hluku boli určené podľa EN ISO 3744:2010.

• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

⚠️ VAROVANIE!

Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrat' s plastovými vreckami, fóliami a malými dielmi! Hrozí nebezpečenstvo prehltnutia a zadusenia!

8. Montáž/Pred uvedením do prevádzky

Pozor!

Prístroj pred uvedením do prevádzky bezpodmienečne kompletne zmontujte!

Na ul'ahčenie montáže by mali zmontovanie vykonat' dve osoby.

Vrecko na príslušenstvo (A až I) obsahuje všetky malé diely potrebné na montáž (pozri obr. 3).

Potrebné nástroje na montáž (neobsiahnuté v rozsahu dodávky):

• 2x otvorený klúč vel'. 13
• 2x otvorený klúč vel'. 16
• 1x imbusový klúč veľ. 8
• 1x kombinované kliešte
• 1x krížový skrutkovač

Montáž prepravných kolies (5) (obr. 4) (vrecko na príslušenstvo A)

1. Vložte závlačku cez vnútorný otvor osi kolesa na oboch stranách.
2. Na oboch stranách teraz nasadte podložku na os kolesa.
3. Nasad'te následne prepravné kolesá (5) na oboch stranách na opornú nohu s osou kolesa (12).
4. Potom znova nasuňte podložku na os kolesa na oboch stranách.
5. Vložte závlačku cez vonkajší otvor osi kolesa na oboch stranách.
6. Zaistite prepravné kolesá (5) ohnutím závlačiek od seba vhodnými kombinovanými kliešťami (nie sú v rozsahu dodávky).

Montáž opornej nohy (8) na strednú čast' rámu (11) (vrecko na príslušenstvo B) (obr. 5)

1. Držte opornú nohu (8) na strednej časti rámu (11) tak, ako na obrázku. Vyberte otvory tak, aby bola oporná noha (8) v hlbšej polohe.
2. Prevlečte obe skrutky so šest'hrannou hlavou M8X70 cez otvory.
3. Skrutky zaistite podložkou, pružnou podložkou a maticou M8.
4. Utiahnite všetky skrutky pomocou dvoch otvore- ných klúčov (vel'. 13) (nie je v rozsahu dodávky).

Montáž opornej nohy s osou kolesa (12) a prepravnými kolesami (5) na strednú čast' rámu (11) (vrecko na príslušenstvo C) (obr. 6)

1. Držte opornú nohu s osou kolesa (12) na strednej časti rámu (11) tak, ako na obrázku.
2. Prevlečte obe skrutky so šest'hrannou hlavou M8X70 cez otvory.
3. Skrutky zaistite podložkou, pružnou podložkou a maticou M8.
4. Utiahnite všetky skrutky pomocou dvoch otvore- ných klúčov (veľ. 13) (nie je v rozsahu dodávky).

Montáž dolnej časti bubna (10) (vrecko na príslušenstvo D) (obr. 7)

1. Zasuňte držiak ložiska (14) na miesto na dolnej časti bubna (10) určené na tento účel.
2. Zavedte súčasne ložisko dolnej časti bubna (10) s predmontovaným držiakom ložiska (14) do otvorov podstavca (6). Dbajte na to, aby sa držiak ložiska (14) nachádzal nad opornou nohou s osou kolesa (12).
3. Dbajte pritom na polohu otvorov.
4. Prevlečte obe skrutky so šesthrannou hlavou M8X65 cez otvory.
5. Skrutky zaistite podložkou, pružnou podložkou a maticou M8.
6. Utiahnite nakoniec všetky skrutky pomocou jedného alebo dvoch otvorených klúčov (vel'. 13) (nie je v rozsahu dodávky).
7. Upevnite dolnú čast' bubna (10) pomocou poistného krúžku (pozri obrázok).

Montáž miešacieho mechanizmu (2) (vrecko na príslušenstvo E) (obr. 8)

1. Z vonkajšej strany vložte jednu krížovú skrutku M8x20 cez spodný časť bubna (10).

2. Nasadte po jednej gumenej podložke na práve zasunuté skrutky s krížovou drážkou v spodnej časti bubna (10).

3. Teraz umiestnite miešací mechanizmus (2) na namontované skrutky s krížovou drážkou a upevnite ho podložkou, pružnou podložkou a maticou M8.

4. Miešací mechanizmus (2) sa utiahne pevne až vtedy, ked' bola namontovaná horná čast' bubna (9).

Upozornenie: na ul'ahčenie správnej montáže miešacieho mechanizmu (2) sa musia na hornú a dolnú časť bubna umiestnit’ dve šípky. Ak si nie ste istí, či je miešací mechanizmus namontovaný správne, môžete to otestovat’. Položte hornú časť bubna (9) na spodnú časť bubna (10) a otáčajte dovtedy, kým nebudú obe šípky smerovat’ k sebe.

Montáž hornej časti bubna (9) (vrecko na príslušenstvo F) (obr. 9)

1. Nasadte hornú časť bubna (9) na spodnú časť bubna (10). Uistite sa, že upevňovacie otvory hornej a dolnej časti bubna sú navzájom zarovnané.
   Pozor! Nalepené šípky označujú presné vyrovnanie dolnej časti bubna (10) a hornej časti bubna (9).
2. Upevnite hornú čast' bubna (9) utiahnutím šest' skrutiek M8x16, pružných podložiek a podložiek.
3. Utiahnite skrutky následne do kríža pomocou krížového skrutkovača (nie je v rozsahu dodávky).
4. Z vonkajšej strany vložte jednu skrutku s krížovou drážkou M8x20 cez hornú časť bubna (9).
5. Nasad'te po jednej gumenej podložke na práve za- sunuté skrutky s krížovou drážkou v hornej časti bubna (9).
6. Pripojte horný koniec miešacieho mechanizmu (2) tým, že ho umiestnite na práve zasunuté skrutky s krížovou drážkou. Upevnite ho podložkou, pružnou podložkou a maticou M8.
7. Nakoniec utiahnite všetky štyri skrutky v spodnej časti bubna (10) a upevnite hornú časť bubna (9) pomocou krížového skrutkovača a otvoreného klúča vel'.13 (nie je v rozsahu dodávky).

Montáž rastrovej podložky (13) (vrecko na príslušenstvo G) (obr. 10)

1. Nasuňte rastrovú podložku (13) na držiak (13a).
2. Zaistite ju dvoma skrutkami so šest'hrannou hla-vou M8x25 a jednou podložkou, jednou pružnou podložkou a jednou maticou M8.
3. Utiahnite nakoniec všetky skrutky pomocou jedného alebo dvoch otvorených klúčov (vel'. 13) (nie je v rozsahu dodávky).

Montáž otočného kolesa (7) (vrecko na príslušenstvo H) (obr. 11)

1. Vložte podložku, a potom pružinu zdola do rúrky otočného kolesa (7).
2. Držte pružinu prstom na mieste.
3. Nasad'te otočné koleso (7) na hriadel' dolnej časti bubna (10) tak, aby pružina priliehala na hriadel'.
4. Zatlačte otočné koleso (7) nadol, kým otvory v hriadeli dolnej časti bubna (10) nebudú v jednej rovine s otvormi v otočnej rukoväti (7).
5. Upevnite otočné koleso (7) skrutkou so šest'hran-nou hlavou M10x65, dvomi podložkami a jednou zaist'ovacou maticou.
6. Následne utiahnite skrutku pomocou dvoch otvorených klúčov veľ.16 (nie je v rozsahu dodávky) tak, aby sa otočné koleso (7) mohlo zľahka naklápat'.
7. Otočte skrutku s valcovou hlavou v smere hodinových ručičiek pomocou imbusového klúča veľ. 8 (nie je v rozsahu dodávky) na nastavenie napnutia pružiny.

Upozornenie: Otočné koleso (7) musí byť na hriadeli uložené tak, aby sa mohlo naklápat'. Musí zľahka zasahovat' do vybraní rastrovej podložky (13).

Montáž motorovej jednotky (4) (vrecko na príslušenstvo I) (obr. 12)

1. Umiestnite motorovú jednotku (4) tak, aby sa závitové skrutky zhodovali s otvormi.
2. Teraz nasuňte motorovú jednotku (4) úplne na hria- del'.
3. Potom upevnite motorovú jednotku (4) pomocou štyroch podložiek a štyroch zaist'ovacích matíc M8. Použite na to otvorený klůč (veľ.13) (nie je v rozsahu dodávky).

9. Uvedenie do prevádzky

Pozor!

Prístroj pred uvedením do prevádzky bezpodmienečne kompletne zmontujte!

Miešačku betónu prevádzkujte, len ak nechýbajú ani nie sú poškodené žiadne diely a keď prípojné vedenie nevykazuje žiadne poškodenie.

9.1 Inštalácia

1. Umiestnite miešačku betónu vodorovne na rovný, nenakláňajúci sa a pevný povrch. Zabráňte zaboreniu stroja do zeme.

2. Miešačku betónu nepostavte na prípoiné vedenje!

3. Položte prípojné vedenie tak, aby sa nemohlo za- lomit', pomliaždit' ani iným spôsobom poškodit'.

Upozornenie:

Bubon (1) sa musí dat' vyklápat' doprava aj doľava. Na vyprázdnenie bubna (1) musí byt' pod bubnom (1) do- statok miesta pre nádobu (napr. vaňa na maltu). Dbajte pri inštalácii stroja na to, aby bolo zabezpečené vy- prázdnenie bubna miešačky bez prekážok.

9.2 Zapnutie/vypnutie (obr. 1)

⚠️ POZOR!

Nebezpečenstvo poranenia!

Otáčajúci sa bubon miešačky môže viest' k poraneniam.

• Nesiahajte do bežiaceho bubna miešačky.

• Do bežiaceho bubna miešačky nevkladajte žiadne predmety (napr. lopatu alebo pod.).

• Pripojte vhodný predlžovací kábel k prípojnému vedeniu miešačky betónu.

• Zasuňte predlžovací kábel do zásuvky.
• Stlačte zapínač/vypínač (3) „I“ (zelené tlačidlo) na spustenie prístroja.
• Stlačte zapínač/vypínač (3) „0“ (červené tlačidlo) na vypnutie prístroja.

9.2,1 Tepelná ochrana

Z bezpečnostných dôvodov integrované ochranné odpojenie prístroj pri preťažení a prehriatí odpojí.

1. Počkaite cca 15 minút, kým motor vychladne.
2. Spustite prístroj nanovo stlačením zapínača/vypínača (5) „l“ (zelené tlačidlo).

9.3 Prestavenie bubna (1) (obr. 1, obr. 13a/13b)

Na výrobu betónu alebo malty musí byt miešačka betónu zaistená v určitej polohe miešania. Len správna poloha miešania zabezpečí najlepšie výsledky miešania a zaručuje bezporuchový pracovný proces.

1. Na prestavenie bubna (1) podržte pevne otočné koleso (7).
2. Uvoľnite otočný prípravok potiahnutím otočného kolesa (7) k sebe. Pritom sa uvoľní rastrovanie rastrovej podložky (13).

3. Otáčajte bubon (1) na konzistenciu zodpovedajúcu vášmu miešanému materiálu.

4. Obr. 13a: Poloha bubna na výrobu malty.

5. Obr. 13b: Poloha bubna na výrobu betónu.

6. Ak sa bubon (1) nachádza v požadovanej polohe, zaistite otočné koleso (7) v rastrovej podložke (13).

Vdýchnutie prachu môže viest' k poškodeniu zdravia. Nedotýkajte sa cementu alebo prímesí bez ochranných rukavic.

- Noste ochranu dýchania.

- Noste ochranné rukavice a nikdy nesiahajte do pohybujúceho sa bubna miešačky.

⚠️ VAROVANIE!

Nebezpečenstvo prevrátenia!

Pred plnením sa uistite, že miešačka betónu je stabilná.

• Miešačku betónu prevádzkujte len na pevnom, rovnom (nenakláňajúcom sa) podklade.

• Pri plnení alebo pri bežiacom bubne nepremiestňujte miešačku betónu.

• Stlačte zapínač/vypínač (3) „I“ (zelené tlačidlo) na spustenie prístroja.

• Skontrolujte polohu miešania na rastrovej podložke (13):

• Obr. 13a: Poloha bubna na výrobu malty.

• Obr. 13b: Poloha bubna na výrobu betónu.

• Naplňte bubon miešačky pri bežiacom bubne (1). Bubon nepreplňujte (1). Opatrne! Nebezpečenstvo z dôvodu pohybujúcich sa častí!

• Materiál nevhadzujte veľkou silou do bubna (1), aby sa neprilepil na spodnú stranu bubna (1). Materiál vhadzujte v malých množstvách.

• Pred naplnením dbajte na to, aby bol otvor bubna (1) zarovnaný tak, aby z bubna (1) nemohol vypadnúť žiadny miešaný materiál.

Upozornenie: Pokiał ide o kvalitu a zloženie zmesi, kontaktujte odborníka.

9.5 Vyprázdnenie (obr. 13c)

1. Pod bubon (1) umiestnite dostatočne vel'kú nádobu (napr. vaňa na maltu). Dbajte na to, aby sa žiadny miešaný materiál nemohol dostat' na zem.
2. Odblokujte otočný prípravok potiahnutím otočného kolesa (1) k sebe. Pritom sa uvoľní rastrovanie rastrovej podložky (14).
3. Teraz pomaly otočte bubon (1) smerom nadol, aby sa vyprázdnil.

10. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN.

Sietová prípojka na strane zákazníka, ako aj predlžovacie vedenie, musia zodpovedať týmto predpisom.

10.1 Poškodené elektrické prípojné vedenie

Na elektrických prípojných vedeniach často vznikajú škody na izolácii.

Príčinami môžu byt:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
• Miesta zalomenia v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
• Poškodenie izolácie pri vytrhnutí zo zásuvky v stene.
• Trhliny v dôsledku starnutia izolácie.

Takéto poškodené elektrické prípojné vedenia sa ne-smú používat' a z dôvodu poškodenia izolácie sú živo-tunebezpečné.

Elektrické prípojné vedenia pravidelne kontrolujte ohľadom poškodení. Dávajte pozor na to, aby pri kon- trole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti.

Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H07RN.

Vytlacenie označenia typu na prípojnom kábli je predpis.

Pri motore na jednofázový striedavý prúd odporúčame pre stroje s vysokým nábehovým prúdom (od 3 000 W) istenie poistkami C 16A alebo K 16A!

11. Čistenie

⚠️ VAROVANIE!

Nebezpečenstvo poranenia!

Výrobok sa môže nečakane spustit' a spôsobit' tak poranenia.

• Pred všetkými čistiacimi a montážnymi prácami vypnite motor.
• Pred všetkými čistiacimi prácami vytiahnite sietovú zástrčku.

UPOZORNENIE!

Ak sa do motorovej jednotky dostane voda, dôsledkom môžu byt' škody na motore. Na miešací bubon nebúchajte tvrdými predmetmi (kladivo, lopata atd.). Preliačený bubon miešačky ohrozuje proces miešania a len vel'mi t'ažko sa dá vyčistiť.

• Vyčistite produkt kefou alebo škrabkou.
• Produkt neponárajte do vody alebo iných kvapalín a nepostrekujte motorovú jednotku vysokotlakovým čističom.

Prístroj odporúčame čistiť bezprostredne po každom použití dôkladne zvnútra aj zvonku. Nečistota sa nikdy nesmie odstraňovať kladivom, lopatou a pod.

Po každom použití miešačky betónu:

1. vyčistite bubon (1) vodou a odstráňte cement a maltovú kôru pomocou kefy alebo škrabky.
2. vyčistite vnútro bubna tak, že doň vhodíte niekol'ko lopát štrku s vodou a necháte ho otáčat'.

12. Preprava

⚠️ VAROVANIE!

Nebezpečenstvo poranenia!

Výrobok sa môže nečakane spustit' a spôsobit' tak poranenia.

• Pred prepravou vypnite motor.
• Vytiahnite siet'ovú zástrčku.

12.1 Preprava vozidlom (obr. 13d)

1. Uvolnite otočný prípravok potiahnutím otočného kolesa (7) k sebe. Pritom sa uvolní rastrovanie rastrovej podložky (13).
2. Otočte bubon (1) plniacim otvorom smerom nadol.
3. Odstráňte skrutky z opornej nohy (8) a z opornej nohy s osou kolesa (12).
4. Sklopte opornú nohu (8) a opornú nohu s osou kolesa (12).
5. Zaistite miešačku betónu upínacím popruhom proti zošmyknutiu.
6. Miešačku betónu nedvíhajte pomocou žeriavu.

12.2 Preprava na pracovisko (obr. 13d)

1. Uvol'nite otočný prípravok potiahnutím otočnej rukoväti (1) k sebe. Pritom sa uvolní rastrovanie rastrovej podložky (13).
2. Otočte bubon (1) plniacim otvorom smerom nadol.
3. Pri krátkej preprave miešačku betónu zľahka na- kloňte a prepravuite ju na prepravných kolesách (5).

13. Skladovanie

Prístroj a jeho príslušenstvo skladujte na tmavom, su-chom a nezamízajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 °C.

Zakryte miešačku betónu, aby ste ju chránili pred prachom alebo vlhkost'ou.

Výrobok sa môže nečakane spustit' a spôsobit' tak poranenia.

- Pred všetkými údržbovými prácami vypnite motor.

- Pred všetkými údržbovými prácami vytiahnite sie- tovú zástrčku.

14.1 Kontrola napnutia remeña (obr. 12)

Napnutie remeňa je nastavené z výroby. Napnutie remeňa nie je možné dodatočne nastavit'.

1. Odstráňte kryt motorovej jednotky (4) uvoľnením skrutiek (4a) na motorovej jednotke (4). Použite na to krížový skrutkovač (nie je v rozsahu dodávky).

2. Skontrolujte napnutie remeňa. Pri zatlačení prstom na remeň by mal remeň povolit' o cca 5 mm.

3. Opät' nasad'te kryt motorovej jednotky (4) a utiah-nite skrutky (4a). Použite na to krížový skrutkovač (nie je v rozsahu dodávky). Pri montáži dbajte na správne vložené tesnenie v kryte.

14.2 Výmena remeňa

Remene sú opotrebovatel'né diely, ktoré sa po určitej dobe musia vymenit'.

1. Odstráňte kryt motorovej jednotky (4) uvoľnením skrutiek (4a) na motorovej jednotke (4).

2. Stiahnite kryt motora.

3. Drážkovaná strana nového klinového remeňa by mala pri nasadzovaní smerovat' von. Dávajte pozor na to, aby ste namontovali najskôr spodný diel klinového remeňa.

4. Skontrolujte napnutie remeňa. Pri zatlačení prstom na remeň by mal remeň povolit' o cca 5 mm. Dodatočné napnutie remeňa nie je možné.

5. Opät' nasad'te kryt motorovej jednotky (4) a utiah-nite skrutky (4a). Pri montáži dbajte na správne vložené tesnenie v kryte.

15. Oprava a objednávanie náhradných dielov

Po oprave alebo údržbe sa uistite, že sú namontované všetky bezpečnostné diely a v bezchybnom stave.

Diely, ktoré môžu spôsobovať nebezpečenstvá, ucho- vávajte mimo dosahu iných osôb a detí.

Pozor: Podľa zákona o zodpovednosti za chyby výrobkov neručíme za chyby, ktoré boli spôsobené neodbornými opravami alebo nepoužívaním originálnych náhradných dielov.

Poverte zákaznícky servis alebo autorizovaného odborníka. To isté platí aj pre diely príslušenstva.

Náhradné diely a príslušenstvo získate v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

Prípojky a opravy

Prípojky a opravy elektrického vybavenia smie vykonávať iba kvalifikovaný elektrikár.

V prípade otázok uved'te, prosím, nasledujúce údaje:

- druh prúdu motora,

- údaje z typového štítka motora.

15.1 Objednávanie náhradných dielov

Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:

- Označenie modelu

- Číslo výrobku

Náhradné diely/príslušenstvo

Remeň – č. výr.: 5908403061

15.2 Servisné informácie

Je potrebné dbať na to, že pri tomto výrobku podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.

Diely podliehajúce opotrebovaniu*: Remeň

* nie nevyhnutne obsiahnuté v rozsahu dodávky!

16. Likvidácia a recyklácia

Upozornenia k baleniu

Baliace materiály sa dajú recyklovat'. Prosím, likvidujte balenia ekologicky.

Upozornenia k zákonu o elektrických a elektronic- kých zariadeniach (ElektroG)

Staré elektrické a elektronické zariadenia nepatria do domového odpadu, ale sa musia odviezt' na triedený zber, resp. likvidáciu!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrat' bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.
• Vlastníci alebo používatelia elektrických a elektronických zariadení sú zo zákona povinní ich po použití vrátit'.
• Koncový užívatel' je zodpovedný za vymazanie svojich osobných údajov na starom zariadení, ktoré má byt' zlikvidované!
• Symbol prečiarknutého odpadkového koša na kolieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovať s domovým odpadom.

• Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory).
• Predajné miesta elektronických zariadení (stacionárne a online), ak sú predajcovia povinní ich prevziat' spät' alebo ich dobrovol'ne ponúknut'.
• Až tri staré elektrické zariadenia jedného typu s maximálnou dížkou hrany 25 centimetrov môžete bezplatne odovzdat' bez toho, aby ste si najprv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí.

- Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.

- V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požiadanie koncového užívateľa zabezpečiť bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.

- Tieto vyhlásenia sa vzt'ahujú iba na zariadenia in- štalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu platit' odlišné ustanovenia pre likvidáciu starých elektrických a elektronických zariadení.

17. Odstraňovanie porúch

Porucha	Možná príčina	Náprava
Motor sa nerozbieha	Chýba sietové napätie	Skontrolujte poistku.
	Chybný pripojovací kábel	Nechajte skontrolovať alebo vymenit’ odbor-ným elektrikárom.
Motor sa vypne.	Motor je pretažený.	Motor nechajte vychladnút’.
	Otvory pre prívod a odvod vzduchu na motorovej jednotke sú znečis- tené.	Vyčistite otvory pre prívod a odvod vzdu-chu.
Motor beží, bubon zostane stát’.	Klinový remeň preklzáva.	Vymeňte klinový remeň.

Zrejmé vady musia byt' predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne používané počas zákonného termínu záruky tak, že bezplatne vymeníme každú čast' aparátu, ktorá sa v priebehu tohto času môže stat' dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávateľovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylúčené.

Szavatosság HU
