Terméktípus	Betonkeverő (cementkeverő)
Márka	Scheppach
Modell	MIX160
Méretek (H × Sz × M)	1260 × 850 × 1350 mm
Súly	53,8 kg
Elektromos táplálás	230 V / 50 Hz, egyfázisú
Motor teljesítmény	0,65 kW
Dob kapacitás	160 liter
Dob maximális fordulatszáma	29,5 min⁻¹
Dob nyílás átmérő	390 mm
Védettségi fokozat	IP45D
Üzemmód	S6 30% (folyamatos terhelésnek kitett üzem)
Védelmi osztály	II
Teljes terhelési áram	2,94 A
Hangnyomásszint (L_pA)	69,75 dB(A)
Garantált hangteljesítményszint (L_WA)	93 dB(A)
Rendeltetésszerű használat	Beton és habarcs keverése háztartási használatra
Biztonsági berendezések	Hővédelem, vészleállítás, zárható forgató szerkezet
Szállító kerekek	2 szállító kerék + 1 forgó kerék
Ajánlott karbantartás	Tisztítás minden használat után, szíj időszakos ellenőrzése
Kopó alkatrészek	Ékszíjak
Garancia	Jótállás (hibás alkatrészek ingyenes cseréje)

Gyakran ismételt kérdések - MIX160 SCHEPPACH

Hogyan szereljük össze a MIX160 betonkeverőt?

Az összeszereléshez két személy szükséges. Először rögzítse a szállító kerekeket a tengelyre, majd szerelje fel a lábat, a kezelőrudat és a keret középső részét. Ezután szerelje össze a dob alsó és felső részeit, szerelje be a keverőszerkezetet, a forgókereket és végül a motorblokkot. Használja a mellékelt kulcsokat (SW10, SW13, SW16) és kövesse a kézikönyv ábráit.

Mi a MIX160 betonkeverő maximális kapacitása?

A dob kapacitása 160 liter. Ne lépje túl ezt a mennyiséget a túlterhelés elkerülése és a homogén keverés biztosítása érdekében.

Hogyan indítsuk és állítsuk le a betonkeverőt?

Csatlakoztassa a készüléket egy hálózati aljzathoz. Nyomja meg a zöld « I » gombot a Be/Ki kapcsolón az indításhoz, és a piros « 0 » gombot a leállításhoz. Túlmelegedés esetén a hővédelem lekapcsolja a motort; hagyja 15 percig hűlni, mielőtt újra elindítja.

Melyek a legfontosabb biztonsági előírások?

Mindig viseljen egyéni védőfelszerelést: biztonsági cipőt, kesztyűt, védőszemüveget és légzőmaszkot. Soha ne tegye a kezét a forgó dobba. Helyezze a gépet sík és stabil talajra. Bármilyen karbantartás előtt húzza ki a hálózati csatlakozót.

Hogyan állítsuk be a dob dőlésszögét különböző keverékekhez?

Működtesse a kezelőrudat a lábával a retesz kioldásához. Fordítsa el a dobot a kívánt helyzetbe: habarcs helyzet (12a ábra) vagy beton helyzet (12b ábra). Engedje el a rudat a rögzítéshez.

Hogyan tisztítsuk meg a betonkeverőt használat után?

Állítsa le a motort és húzza ki a csatlakozót. Tisztítsa meg a dob belsejét és külsejét kefével vagy kaparóval. A lerakódott maradványokhoz öntsön néhány lapát kavicsot vízzel és forgassa meg. Soha ne merítse vízbe a motorblokkot és ne használjon nagynyomású tisztítót.

Hogyan szállítsuk a betonkeverőt?

Rövid szállításhoz helyezze a dobot nyílással lefelé, és billentse a gépet a kerekeire. Járművel történő szállításhoz húzza be a lábat, és rögzítse a betonkeverőt egy hevederrel az elcsúszás elkerülése érdekében.

Mi a teendő, ha a motor nem indul?

Először ellenőrizze a hálózati feszültséget és a biztosítékot. Ha a csatlakozókábel sérült, villanyszerelővel cseréltesse ki. Ha a motor működés közben leáll, várja meg, amíg lehűl, és tisztítsa ki a motorblokk szellőzőnyílásait.

Hogyan ellenőrizzük és cseréljük az ékszíjat?

Húzza ki a készüléket. Távolítsa el a motorblokk fedelét a csavarok kicsavarásával. Nyomja meg a szíjat: annak kb. 5 mm-t be kell süllyednie. Ha kopott, cserélje ki, a hornyolt oldalát kifelé irányítva. Csavarozza vissza a fedelet a beavatkozás után.

Hol találok alkatrészeket a MIX160-hoz?

A kopó alkatrészek (szíjak) és tartozékok elérhetők a Scheppach szervizközpontban. Használja a QR kódot a kezdőoldalon, vagy lépjen kapcsolatba a viszonteladóval. Elektromos javításokhoz hívjon szakembert.

HASZNÁLATI ÚTMUTATÓ MIX160 SCHEPPACH

A készüléken található szimbólumok magyarázata

	Üzembe helyezés előtt olvassa el és vegye figyelembe a használati útmutatót és a biztonsági utasításokat!
	A betonkeverőt vízszintesen állítsa fel egyenes és teherbíró talajon!
	A betonkeverőt üzemelés közben nem szabad mozgatni!
	Tartson távol minden jogosulatlan személyt és a gyermekeket a készüléktől!
	A készülék védőszigeteléssel rendelkezik!Figyelem! A védettségi fokozat csak akkor áll fenn, ha a szervizelés során eredeti szigetelőanyagokat használnak és nem módosítják a szigetelési távolságokat.
	Tisztítás és karbantartás előtt húzza ki a hálózati csatlakozódugót!
	A betonkeverőt csak teljesen lezárt védőberendezéssel szabad üzemeltetni!
	Viseljen védőruházatot!
	Ne nyúljon a mozgó dobba!
	Vigyázat!Zúzódásveszély a fogaskoszorúnál!
[DWBX]	Szerelési segédanyag!Lásd: Összeszerelés, a dob felső részének összeszerelése (6. ábra)
	A termék megfelel a hatályos európai irányelveknek.
	A termék megfelel a vonatkozó szerbiai irányelveknek.

Tartalomjegyzék: Oldal:

1. Bevezetés 115
2. Termékleírás 115
3. Szállított elemek 115
4. Rendeltetésszerű használat.... 115
5. Biztonsági utasítások.... 116
6. Fennmaradó kockázatok 117
7. Müszaki adatok.... 117
8. Kicsomagolás 118
9. Felépítés / az üzembe helyezés előtt.... 118
10. Üzembe helyezés 120
11. Elektromos csatlakozás.... 121
12. Tisztítás.... 121
13. Szállítás 122
14. Tárolás 122
15. Karbantartás 122
16. Ártalmatlanítás és újrahasznosítás 123
17. Hibaelhárítás.... 123
18. Megfelelőségi nyilatkozat 294

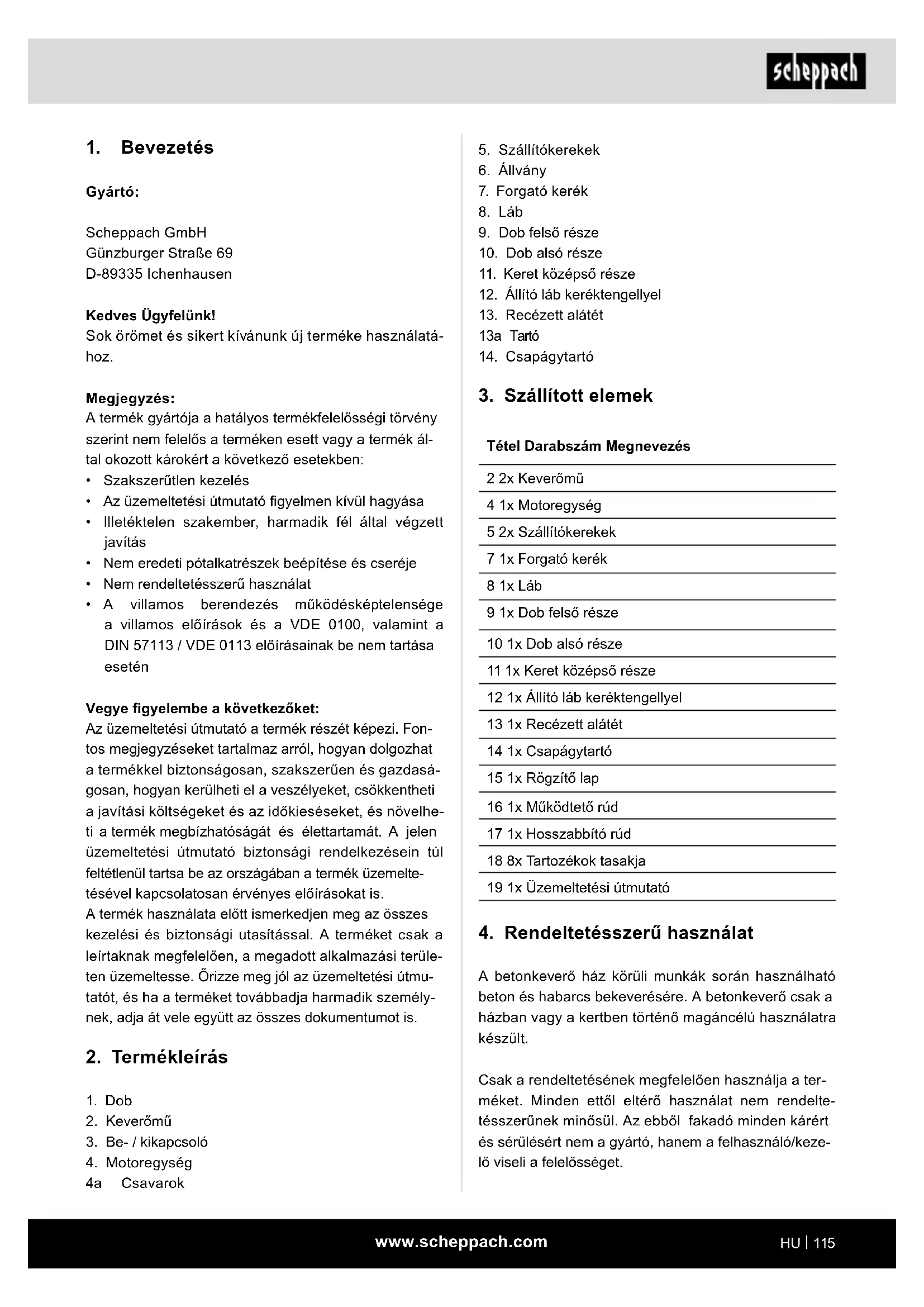

1. Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új terméke használatához.

Megjegyzés:

A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelös a terméken esett vagy a termék által okozott károkért a következő esetekben:

• Szakszerütlen kezelés
• Az üzemeltetési útmutató figyelmen kívül hagyása
• Illetéktelen szakember, harmadik fél által végzett javítás
• Nem eredeti pótalkatrészek beépítése és cseréje
  • Nem rendeltetésszerű használat
• A villamos berendezés működésképtelensége a villamos előírások és a VDE 0100, valamint a DIN 57113 / VDE 0113 előírásainak be nem tartása esetén

Vegye figyelembe a következőket:

Az üzemeltetési útmutató a termék részét képezi. Fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a termék megbízhatóságát és élettartamát. A jelen üzemeltetési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírtaknak megfelelően, a megadott alkalmazási területen üzemeltesse. Órizze meg jól az üzemeltetési útmutatót, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is.

2. Termékleírás

1. Dob
2. Keverömü
3. Be- / kikapcsoló

4. Motoregység
   4a Csavarok

5. Szállítókerekek

6. Állvány
7. Forgató kerék
8. Láb
9. Dob felső része
10. Dob alsó része
11. Keret középső része
12. Állító láb keréktengellyel
13. Recézett alátét
    13a Tartó
14. Csapágytartó

3. Szállított elemek

Tétel Darabszám Megnevezés

2 2x Keverőmű

4 1x Motoregység

5 2x Szállítókerekek

7 1x Forgató kerék

8 1x Láb

9 1x Dob felső része

10 1x Dob alsó része

11 1x Keret középső része

12 1x Állító láb keréktengellyel

13 1x Recézett alátét

14 1x Csapágytartó

15 1x Rögzítő lap

16 1x Működtető rúd

17 1x Hosszabbító rúd

18 8x Tartozékok tasakja

19 1x Üzemeltetési útmutató

4. Rendeltetésszerű használat

A betonkeverő ház körüli munkák során használható beton és habarcs bekeverésére. A betonkeverő csak a házban vagy a kertben történő magáncélú használatra készült.

Csak a rendeltetésének megfelelően használja a terméket. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget.

A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.

A terméket használó és karbantartó személyeknek is- merniük kell a terméket, és tájékozottnak kell lenniük a lehetséges veszélyekről.

Ha a terméken módosítást végez, az ebből eredő károkért a gyártó nem vállal felelősséget.

A terméket kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni.

Tartsa be a gyártó biztonsági, munkavégzési és karban-tartási előírásait, valamint a műszaki adatokban meghatározott méreteket.

Kérjük, vegye figyelembe, hogy termékeinket rendeltetésük szerint nem kisipari, kéziipari vagy ipari használatra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

A gyártó nem vállal felelősséget azokért a károkért, amelyeket a nem rendeltetésszerű használat vagy a helytelen kezelés okoz.

A kezelési útmutatóban használt jelzőszavak ma- gyarázata

VESZÉLY

Ez a jelzőszó olyan közvetlenül fenyegető veszélyes helyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz, ha nem kerülik el.

VIGYÁZAT

Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely csekélyebb vagy könnyebb sérülést okozhat, ha nem kerülik el.

FIGYELEM

Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely anyagi járt okozhat a termékben vagy más vagyontárgyakban/tulajdonban, ha nem kerülik el.

5. Biztonsági utasítások

Általános biztonsági utasítások

⚠ FIGYELMEZTETÉS: Elektromos szerszámok használatakor kövesse az alábbi alapvető biztonsági óvintézkedéseket, ezzel csökkentve a tűz, az áramütés és a személyi sérülések kockázatát.

Mielött dolgozni kezdene a készülékkel, olvassa el alaposan a teljes útmutatót.

- Tartsa be a készüléken olvasható összes biztonsági útmutatást és veszélyre figyelmeztető megjegyzést.

- A terméken található összes biztonsági útmutatást és veszélyre figyelmeztető megjegyzést tartsa teljes mértékben olvasható állapotban.

- A terméken található biztonsági berendezéseket nem szabad leszerelni vagy használhatatlanná tenni.

- Ellenőrizze a hálózati csatlakozóvezetékeket. Ne használjon sérült csatlakozóvezetéket.

- Üzembe helyezés előtt ellenőrizze a készülék helyes működését.

- Tartsa távol az illetékteleneket és a gyermekeket a betonkeverőtől.

- Alkohol, kábítószer vagy gyógyszer hatása alatt álló személyek számára nem engedélyezett a használat.

- A kezelő köteles egyéni védőfelszerelést (EVE) viselni.

- A munkavégzés során legyen óvatos: Sérülésveszély a forgó alkatrészek miatt.

- A tisztítási és karbantartási munkálatokat, valamint az üzemzavarok elhárítását csak a motor leállítása után végezze. Húzza ki a hálózati csatlakozót!

- A villamos bekötési, javítási és karbantartási munkálatokat kizárólag szakemberek végezhetik.

- A javítási és karbantartási munkálatok befejezése után azonnal szereljen a helyére minden védő- és biztonsági berendezést.

- Mielött elhagyná a munkavégzés helyét, kapcsolja ki a motort, és húzza ki a hálózati csatlakozódugót!

- Ügyeljen a kellő megvilágításra. Ha elégtelen a megvilágítás, az jelentős mértékben növeli a sérülésveszélyt!

- Veszély esetén kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozót!

- Bekapcsolt készüléknél soha ne helyezze kezeit a gép mozgó alkatrészeire. A forgó dob, illetve a forgó keverőszerszámok miatt fennáll a berántás / felcsévélés veszélye.

- A készüléket nem szabad működtetni, miközben máshová helyezi át!

- A készüléket csak sík felületen szabad elhelyezni!

- Fennáll a mérgező gözök és porok belélegzésének veszélye.

A betonkeverőre vonatkozó további biztonsági utasítások

• A betonkeverőt csak teljesen összeszerelt állapotban szabad üzembe helyezni.
• Üzembe helyezés előtt ellenőrizze, nem sérültek-e a csatlakozóvezetékek.
• Viseljen munkavédelmi cipőt, védőkesztyűt, védőszemüveget és légzésvédő maszkot.
• Tartsa távol a kezét és a lábát a mozgó alkatrészektöl.
• Ne nyúljon a forgó keverődobba.
• A forgó keverődobba ne dugjon semmilyen tárgyat, pl. lapátot vagy hasonlót.
• A forgó keverődob miatt sérülésveszély áll fenn.
• A betonkeverőt csak eredeti pótalkatrészekkel szabad üzemeltetni.
• A betonkeverőn javítást csak felhatalmazott szakcégek végezhetnek.
• Ne hagyja felügyelet nélkül az üzemkész betonkeverőt.
• A munkahely elhagyásakor kapcsolja ki a gépet, és húzza ki a hálózati csatlakozódugót.

6. Fennmaradó kockázatok

A termék korszerű műszaki színvonalon, az elismert biztonságtechnikai előírások szerint készült.

A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.

• Sérülésveszély a forgó alkatrészek miatt.
• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
• Mielőtt beállítási és karbantartási munkákat végezne a gépen, kapcsolja ki a motort, és húzza ki a hálózati csatlakozót.

- Emellett fennállhatnak olyan, nem nyilvánvaló fennmaradó kockázatok is, melyek minden elővigyáza-tosság ellenére sem szüntethetők meg.

- A fennmaradó kockázatok azonban minimálisra csökkenthetők a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és az üzemeltetési útmutató együttes betartásával.

- Kerülje a gép véletlen üzembe helyezését: Mielött bedugná a dugós csatlakozót a csatlakozóaljzatba, bizonyosodjon meg arról, hogy a be-/kikapcsoló „0” állásban van.

- Csak olyan szerszámot használjon, amilyet a használati útmutató javasol. Így biztosíthatja, hogy gépe mindig optimális teljesítménnyel működjön.

- Amikor üzemel a termék, tartsa távol a kezét a munkaterülettöl.

⚠ Figyelmeztetés! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra.

A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

7. Műszaki adatok

MIX160 MIX180
Motor 230 V / 50 Hz	230 V / 50 Hz
Motor teljesítménye	0,65 kW 0,8 kW
Dob max. fordulat-száma	29,5 min ^-1	29,5 min ^-1
Áram teljes terhe-lésen	2,94 A 3,62	A
Térfogat 160 I 180 I
Dobnyílás átmérője	390 mm 390 mm
Védelmi fokozat	IP45D	IP45D
Üzemmód*	S6 30%	S6 30%
Védelmi osztály	II	II
Méretek	1260 x 850 x 1350 mm	1260 x 850 x 1400 mm
Tömeg	53,8 kg	56,5 kg

A müszaki változtatás jogát fenntartjuk!

*S6 30 %: folyamatos működés szakaszos terheléssel (ciklusidő: 10 perc)

Ahhoz, hogy a motor ne melegedjen fel túlságosan, a motor a ciklusidő 30%-ában a megadott névleges teljesítménnyel üzemeltethető, majd ezt a ciklusidő 70%-ában terhelés nélküli működésnek kell követnie.

Zaj és vibráció

⚠ Figyelmeztetés:

A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zaja meghaladja a 85 dB értéket, kérjük, viseljen megfelelő hallásvédőt.

Zaj jellemző értékei

A zajkibocsátási értékek megállapítása az 2005/88/EK rendelet alapján történt.

	MIX160	MIX180
L_pA hangnyomásszint	69,75 dB	67,98 dB
K_pA bizonytalanság	2,77 dB	5,14 dB
L_WA hangteljesítményszint	90,74 dB	91,78 dB
K_WA bizonytalanság	1,20 dB	1,40 dB
Garantált hangteljesít-ményszint L_WA	92 dB	93 dB

8. Kicsomagolás

• A betonkeverőt két személy segítségével vegye ki a dobozból.
• Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, hogy a készülék és tartozékai nem szenvedtek-e szállítási sérüléseket. Reklamáció esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.
• Lehetőleg a jótállási idő lejártáig őrizze meg a cso-magolást.
• A használatba vétel előtt ismerkedjen meg a termékkel a kezelési útmutató alapián.
• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a termék típusát és gyártási évét.

⚠ VESZÉLY!

A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Len-nyelés és fulladás veszélye áll fenn!

9. Felépítés / az üzembe helyezés előtt

⚠️ Figyelem!

Az üzembe helyezés előtt feltétlenül szerelje össze teljesen a készüléket!

A szerelést megkönnyítendő az összeszerelést két személynek érdemes végeznie.

A tartozék tasakok (A-tól H-ig) tartalmazzák az összeszereléshez szükséges összes kisebb alkatrészt (lásd 3. ábra).

Szükséges szerszámok az összeszereléshez (nem tartozik a szállított elemek közé):

• 2 db villáskulcs, 10-es méret
• 2x villáskulcs, 13-as méret
• 1 db villáskulcs, 16-os méret
• 1 db kombinált fogó
• 1 db csillagcsavarhúzó

9.1 Szállítókerekek (5) felszerelése (A tartozéktasak) (4. ábra)

1. Helyezze fel a szállítókerekeket (5) mindkét oldalon a keréktengellyel ellátott állítólábra (12).
2. Ezt követően mindkét oldalon helyezzen egy alátetet a keréktengelyre.
3. Mindkét oldalon helyezzen be egy sasszeget a keréktengely külső furatán keresztül.
4. Rögzítse a szállítókerekeket (5) azáltal, hogy a sasszegeket egy megfelelő kombinált fogóval (nem tartozik a szállított elemek közé) szétfeszíti.

9.2 Az állítóláb (8), a működtető rúd (16) és a hosszabbító rúd (17) felszerelése a keret kö- zépső részére (11) (B tartozéktasak) (5. ábra)

1. Fogja oda az állító lábat (8) a váz középső részéhez (11) az ábrán látható módon. Válassza ki a furatokat úgy, hogy az állító láb (8) az alacsonyabb pozícióban legyen.
2. Helyezze be a két M8x70 hatlapfejű csavart a furatokon keresztül.
3. Rögzítse a csavarokat egy-egy alátéttel, rugós alátéttel és egy M8 anyával.
4. Húzza meg az összes csavart két (13-as) villás-kulcs segítségével (nem tartozik a szállított ele-mek közé).
5. Vezesse be a működtetőrudat (16) alulról az arra szolgáló tartóba.
6. Helyezze a rugót felülről a működtetőrúd (16) fölé, és tartsa a helyén a sasszeg alsó furatba történő behelyezésével.
7. Csatlakoztassa a működtetőrudat (16) a hosszabbítórúdhoz (17) az M6x30-as hatlapfejű csavar segítségé. Húzza meg ezeket egy M6-os anyával.
8. Húzza meg a csavart két (10-es nyílású) villáskulcs segítségével (nem tartozik a szállított elemek közé).

9.3 A keréktengellyel (12) és szállító kerekekkel (5) rendelkező állító láb felszerelése a keret középső részére (11) (tartozékok tasakja, C elem) (6. ábra)

1. Fogja oda az állító lábat a keréktengellyel (12) a váz középső részéhez (11) az ábrán látható módon.
2. Helyezze be a két M8x70 hatlapfejű csavart a furatokon keresztül.
3. Rögzítse a csavarokat egy-egy alátéttel, rugós alátéttel és egy M8 anyával.
4. Húzza meg az összes csavart két (13-as) villás-kulcs segítségével (nem tartozik a szállított ele-mek közé).

9.4 A dob alsó részének (10) felszerelése (D tartozéktasak) (7. ábra)

1. Dugja a csapágy tartóidomát (14) az ábrán látható módon az erre kialakított helyen a dob alsó részébe (10).
2. Rögzítse a dob alsó részét (10) a biztosítógyűrűvel (lásd ábra).
3. Ezzel egyszerre vezesse be a dob alsó részének (10) csapágyát a csapágy előszerelt tartóidomával együtt (14) az alsó állvány megfelelő nyílásaiba. Ügyeljen arra, hogy a csapágy tartóidoma (14) a keréktengellyel felszerelt állító láb (12) fölé kerüljön.
4. Ennek során ügyeljen a furatok elhelyezkedésére.
5. Helyezze be az M8x65 hatlapfejű csavart a furatokon keresztül.
6. Rögzítse a csavart egy alátéttel, rugós alátéttel és M8-as anyával.
7. Rögzítse az ellenkező oldalt a rögzítőlemezzel (15) és a két M8x20-as hatlapfejű csavarral.
8. Rögzítse a csavarokat egy-egy alátéttel, rugós alátéttel és egy M8 anyával.
9. Húzza meg az összes csavart két (13-as) villás-kulcs segítségével (nem tartozik a szállított ele-mek közé).

9.5 A keverőmű felszerelése (2) (E tartozéktasak) (8. ábra)

1. Vezessen be egy-egy M10x20-as csillagcsavart kívülröl a dob alsó részén (10) keresztül.
2. Helyezzen egy-egy gumialátétet az imént behelyezett csillagcsavarokra a dob alsó részén (10).
3. Helyezze fel a keverőművet (2) a felszerelt csillagcsavarokra, majd rögzítse egy-egy alátéttel, rugós alátéttel és egy M10-es anyával.
4. A keverömüvet (2) csak akkor szabad szorosra húzni, ha már felszerelte a dob felső részét (9).

9.6 Dob felső részének (9) felszerelése (tartozékok tasakja, F elem) (9. ábra)

1. Helyezze a dob felső részét (9) a dob alsó részére (10). Bizonyosodjon meg arról, hogy a dob felső és alsó részének rögzítőfuratai egy vonalba esnek.
2. Figyelem! A felragasztott nyilak a dob alsó részének (10) és a dob felső részének (9) pontos beállítását jelölik.
3. Rögzítse a dob felső részét (9) úgy, hogy rögzíti a tíz darab M8x20-as csavart, a rugós alátéteket és az alátéteket.
4. Ezt követően húzza meg a csavarokat keresztben, egy 13-as nyílású villáskulcs segítségével (nem tartozik a szállított elemek közé).
5. Vezessen be egy-egy M10x20-as csillagcsavart kívülröl a dob felső részén (9) keresztül.
6. Helyezzen egy-egy gumialátétet az imént behelyezett csillagcsavarokra a dob felső részén (9).
7. Rögzítse a keverőmű (2) felső végét úgy, hogy ráhelyezi az imént behelyezett csillagcsavarokra. Rögzítse egy-egy alátéttel, rugós alátéttel és egy M10-es anyával.
8. Húzza meg végül mind a négy csavart a dob alsó részén (10) és a dob felső részén (9) csillagcsavarhúzó és 16-os kulcsnyílású villáskulcs segítségével (nem tartoznak a szállított elemek közé).

9.7 A forgókerék (7) felszerelése a reteszelő-tárcsával (13) (G tartozéktasak) (10. ábra)

1. Csúsztassa a forgókereket (7) az előre összeszerelt reteszelő-tárcsával (13) együtt a külső karimára.
2. Rögzítse ezt a tartóhoz (13a) a két M8x20-as hatlapfejű csavarral, valamint egy alátéttel, egy rugós alátéttel és egy M8-as anyával. Ügyeljen arra, hogy a csavarok belülről kifelé legyenek behelyezve.
3. Végül húzza meg a csavarokat két (13-as) villás-kulcs segítségével (nem tartozik a szállított ele-mek közé).

9.8 A motoregység (4) felszerelése (tartozékok tasakja, H elem) (11. ábra)

1. Helyezze el a motor egységet (4) úgy, hogy a menetes csapok illeszkedjenek a furatokhoz.
2. Tolja rá teljesen a motor egységet (4) a tengelyre.
3. Ezután rögzítse a motoregységet (4) a négy alátét- tel és a négy M8-as önzáró anyával.

4. Tolja át az M8x70-es hatlapfejű csavart a moto-regységen lévő tartón (4) és a keret középső részén lévő furaton (11).

5. Rögzítse a csavart egy alátéttel, rugós alátéttel és M8-as anyával.

6. Húzza meg az összes csavart és anyát két (13-as) villáskulcs segítségével (nem tartozik a szállított elemek közé).

10. Üzembe helyezés

Figyelem!

Az üzembe helyezés előtt feltétlenül szerelje össze teljesen a készüléket!

A betonkeverőt csak akkor üzemeltesse, ha semmilyen része (például védőburkolat) nem hiányzik és nem hibásodott meg, és ha nem észlelhető sérülés a csatlakozó vezetéken.

10.1 Felállítás

• Állítsa a betonkeverőt vízszintesen egyenes és teherbíró talajra. Gátolja meg, hogy a gép a talajba süppedhessen.
• Ne állítsa a betonkeverőt a csatlakozó vezetékre!
• A csatlakozó vezetéket úgy fektesse le, hogy az ne törjön meg, ne nyomódjon össze és más módon se károsodhasson.

Megjegyzés:

A dobot jobbra és balra is tudni kell forgatni. A dob ürí- téséhez elegendő helynek kell lennie a dob alatt egy megfelelő méretű edény (pl. habarcsláda) számára. A gép felállításakor ügyeljen arra, hogy biztosított legyen a keverődob akadálytalan ürítese.

10.2 Bekapcsolás/Kikapcsolás (1. ábra)

FIGYELEM!

Sérülésveszély!

A keverödob forgása sérülést okozhat.

• Ne nyúljon a forgó keverődobba.

• A forgó keverődobba ne dugjon semmilyen tárgyat (például lapátot vagy hasonlót).

• Csatlakoztasson egy megfelelő hosszabbító kábelt a betonkeverő csatlakozókábeléhez.

• Dugja be a hosszabbító kábelt egy konnektorba.
• A készülék elindításához nyomja meg a be-/kikapcsoló „I” (zöld) gombját (3).
• A készülék kikapcsolásához nyomja meg a be-/kikapcsoló „0” (piros) gombját (3).

10.2.1 Hövédelem

Ha a készülék túlterhelődik vagy túlmelegszik, a beépített védőáramkör biztonsági okokból kikapcsol.

1. Várjon kb. 15 percet, míg lehül a motor.
2. Indítsa el újra a készüléket a be-/kikapcsoló (5) „I” (zöld) gombjának megnyomásával.

10.3 A dob (1) átállítása (1. ábra, 12a/12b ábra)

Beton vagy habarcs készítéséhez a betonkeverőnek egy bizonyos keverőállásban kell reteszelve lennie. A legjobb keverési eredmény és a munkafolyamat zavar-talansága csak azzal biztosítható, ha a keverőt helyes állásba állítja.

1. A dob (1) átállításakor mindig tartsa meg erösen a forgató kereket (7).
2. Oldja ki a forgatószerkezetet a működtető rúd (16) lábbal történő lenyomásával. Ezzel kioldja a reteszelést a lyuktárcsából (13).
3. Forgassa a dobot (1) a keveréknek megfelelő po- zícióba.
4. 12a ábra: A dob állása habarcs készítéséhez.
5. 12b ábra: A dob állása beton készítéséhez.
6. Ha a dob (1) a kívánt helyzetben áll, ismét reteszelje a működtetőrudat (16) a lyuktárcsán (13).

10.4 Betöltés (12a + 12b ábra)

⚠ FIGYELEM!

Egészségkárosodás és sérülés veszélye!

A por belélegzése egészségkárosodást okozhat. A cementhez és az adalékanyagokhoz ne érjen hozzá védőkesztyű nélkül.

• Viseljen légzésvédő maszkot.
• Viseljen védőkesztyűt, és soha ne nyúljon a forgó keverődobba.

⚠ FIGYELMEZTETÉS!

Borulásveszély!

A betöltés során mindig ügyeljen a betonkeverő stabilitására.

• A betonkeverőt csak szilárd és sík talajon üzemeltesse (hogy ne tudjon felborulni).
• A betöltés során, illetve amikor forog a dob, ne módosítsa a betonkeverő felállítási helyét.

• A betonkeverőt csak szilárd és sík talajon üzemeltesse (hogy ne tudjon felborulni).

• A készülék elindításához nyomja meg a be-/kikapcsoló „I” (zöld) gombját (3).

• Ellenőrizze a keverő állását a lyuktárcsán (13).
• 12a ábra: A dob állása habarcs készítéséhez.

• 12b ábra: A dob állása beton készítéséhez.

• A bekeverendő anyagot a már forgó dobba (1) töltse. Ne töltse túl a dobot (1). Vigyázat! Mozgó alkatrészek okozta veszély!

• Az anyagot ne hajítsa túl nagy lendülettel a dobba (1), mert ezzel elkerülhető, hogy letapadjon a dob (1) aljára. Az anyagot kisebb mennyiségekben adagolja be.
• A betöltés során mindig ügyeljen a dob (1) nyílásá- nak irányára, hogy a bekeverendő anyag ne tudjon kihullani a dobból (1).

Megjegyzés: A keverék összetételével és minőségével kapcsolatban kérje szakember tanácsát.

10.5 Ürítés (12c ábra)

1. Állítson kellő méretű edényt (pl. habarcsládát) a dob (1) alá. Ügyeljen arra, hogy a bekevert anyag ne jusson a talajra.
2. Reteszelje ki a billentő szerkezetet úgy, hogy maga felé húzza a forgató kereket (1). Ezzel kioldja a reteszelést a lyuktárcsából (14).
3. A dob ürítéséhez fordítsa lassan lefelé a dobot (1).

11. Elektromos csatlakozás

A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakozás megfelel a vonatkozó VDE- és DIN-előírásoknak.

Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.

11.1 Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelései gyakran sérülnek.

Ennek okai a következők:

• Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyilásokon vezeti át.
• Törések a csatlakozóvezeték szakszerűtlen rögzítése vagy vezetése miatt.
• Nyíródások a csatlakozóvezetéken való áthaladás miatt.
• A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.
• Repedések a szigetelés öregedése miatt.

Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek.

Rendszeresen ellenőrizze, nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva.

Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak H07RN jelölésű csatlakozóvezetékeket használjon.

A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.

-Egyfázisú váltóáramú motor esetén a magas (3000 watt feletti) indítási árammal rendelkező gépekhez C 16A vagy K 16A biztosíték használatát javasoljuk!

12. Tisztítás

⚠ FIGYELMEZTETÉS!

Sérülésveszély!

A termék váratlanul beindulhat, ami sérülést okozhat.

• Tisztítási és karbantartási munkálatok előtt mindig kapcsolja ki a motort.
• Minden tisztítási munkálat előtt húzza ki a hálózati csatlakozódugót.

TUDNIVALÓ!

Károsodás veszélye!

Ha víz kerül a motoregységbe, az a motor károsodását okozhatja. A keverődobot ne ütögesse ki kemény tárgyakkal (kalapáccsal, lapáttal, stb.). Ha behorpad a keverődob, az rontja a keverési folyamatot, és ráadásul megnehezíti a dob kitisztítását.

• A terméket kefével vagy kaparóval tisztítsa.
• A terméket ne merítse vízbe vagy más folyadékba, és ne fröcskölje le a motoregységet nagynyomású mosóval.

Azt javasoljuk, hogy a készüléket minden használat után tisztítsa meg kívül-belül. A szennyeződést soha nem szabad kalapáccsal, lapáttal vagy hasonlóval eltávolítani.

A betonkeverő minden egyes használata után:

1. Tisztítsa ki a dobot (1) vízzel, és távolítsa el a rászáradt cement- vagy habarcsmaradványokat kefével vagy kaparóval.
2. A dob belsejének tisztításához járassa meg a do- bot néhány lapátnyi kaviccsal és némi vízzel.

13. Szállítás

⚠ FIGYELMEZTETÉS!

Sérülésveszély!

A termék váratlanul beindulhat, ami sérülést okozhat.

- Szállítás előtt kapcsolja ki a motort.

- Húzza ki a hálózati csatlakozót.

13.1 Szállítás járművel (13d ábra)

1. Oldja ki a forgatószerkezetet a működtető rúd (16) lábbal történő lenyomásával. Ezzel kioldja a reteszelést a lyuktárcsából (13).

2. Állítsa be a dobot (1) a betöltő nyilással lefelé.

3. Távolítsa el a csavarokat az állító lábból (8) és a csavarokat a keréktengellyel felszerelt állító lábból (12).

4. Hajtsa be az állító lábat (8) és a keréktengellyel felszerelt állító lábat (12).

5. Biztosítsa a betonkeverőt feszítőhevederrel elcsúszás ellen.

6. A betonkeveröt ne emelje daruval.

13.2 Szállítás a munkavégzés helyére (13d ábra)

1. Oldja ki a forgatószerkezetet a működtető rúd (16) lábbal történő lenyomásával. Ezzel kioldja a reteszelést a lyuktárcsából (13).

2. Állítsa be a dobot (1) a betöltő nyilással lefelé.

3. Rövid távú szállításhoz kissé billentse meg a betonkeverőt, és szállítsa a szállító kerekeken (5).

14. Tárolás

A készüléket és tartozékait sötét, száraz és fagymen- tes helyen, gyermektől elzárva tárolja. Az optimális tá- rolási hőmérséklet 5 °C és 30 °C között van.

Takarja le a betonkeverőt, hogy védve legyen a portól és a nedvességtől.

Az üzemeltetési útmutatót a az elektromos szerszám mellett tárolja.

15. Karbantartás

⚠ FIGYELMEZTETÉS!

Sérülésveszély!

A termék váratlanul beindulhat, ami sérülést okozhat.

- Karbantartási munkálatok előtt mindig kapcsolja ki a motort.

- Minden karbantartási munkálat előtt húzza ki a hálózati csatlakozódugót.

15.1 A szíjfeszesség ellenőrzése (11a ábra)

A szíj feszessége gyárilag helyesen be van állítva. A szíj feszessége utólag nem állítható.

1. Távolítsa el a motoregység (4) borítását a moto-regységen (4) található csavarok (4a) kioldásával. Ehhez használjon egy csillagcsavarhúzót (nem tartozik a szállított elemek közé).

2. Ellenőrizze a szíj feszességét. Ha az ujjával benyomja a szíjat, akkor a szíjnak kb. 5 mm-nyit kell engednie.

3. Tegye vissza a borítást a motoregységre (4), és húzza meg a csavarokat (4a). Ehhez használjon egy csillagcsavarhúzót (nem tartozik a szállított elemek közé).

15.2 A szíj cseréje

A szíjak kopó alkatrésznek minősülnek, amelyeket bizonyos idő elteltével ki kell cserélni.

1. Távolítsa el a motoregység (4) borítását a motoregységen (4) található csavarok (4a) kioldásával.

2. Húzza le a motorburkolatot.

3. Behelyezéskor az új ékszíj bordás oldalának kell kifelé néznie. Ügyeljen arra, hogy először az ékszíj alsó részét szerelje fel.

4. Ellenőrizze a szíj feszességét. Ha az ujjával benyomja a szíjat, akkor a szíjnak kb. 5 mm-nyit kell engednie. A szíjat utólag nem lehet megfeszíteni.

5. Tegye vissza a borítást a motoregységre (4), és húzza meg a csavarokat (4a).

15.3 Csatlakoztatások és javítások

Az elektromos szerelvények csatlakoztatását és javítását csak villamossági szakember végezheti.

Ha kérdése van, kérjük, adja meg az alábbi adatokat:

• A motor áramneme

• A gép adattábláján feltüntetett adatok

15.4 Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Kopóalkatrészek*: Szíj

* nem feltétlenül tartoznak a szállított elemek közé!

Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

16. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai be- rendezések ártalmatlanításáról (törvényi rendel- kezések)

A leselejtezett elektromos és elektronikai be- rendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
• Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékröl!
• Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.

- A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:

- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok).

- Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalia azt.

- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy elötte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.

- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

17. Hibaelhárítás

Üzemzavar Lehetséges Megoldás
A motor nem indul be	Nincs hálózati feszültség Ellenőrizze a biztosítást
	A csatlakozókábel hibás	Ellenőriztesse, illetve cseréltesse le villamossági szakemberrel
A motor kikapcsol	A motor túl van terhelve Hagyja lehűlni a motort
	Elszennyeződtek a motoregység be- és kiszellőző nyílásai	Tisztítsa meg a be- és kiszellőző nyílásokat
A motor jár, de a dob állva marad Az ékszíj csúszik Cserélje ki az ékszíjat

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.

Gwarancja PL
