MANUAL DE UTILIZARE MIX160 SCHEPPACH

Betonieră Traducere din manualul de exploatare original

Explicitarea simbolurilor de pe aparat Înainte de punerea în funcţiune, citiţi şi ţineţi cont de manualul de utilizare şi de indicaţiile de securitate! Aşezaţi betoniera pe o podea plană şi rigidă! Betoniera nu trebuie mişcată atunci când este în funcţiune! Ţineţi persoanele neautorizate şi copiii la distanţă faţă de aparat! Aparatul este dublu izolat! Atenţie! Clasa de protecţie se menţine numai dacă în timpul lucrărilor de service s-au utilizat materiale de izolate originale şi dacă distanţele de izolare nu au fost modicate. Înainte de curăţare sau întreţinere, scoateţi şa de reţea din priză! Size: 20 (mm) 40 (mm)Ø 25 mm129 x 70 Betoniera poate operată numai dacă dispozitivul de protecţie este complet închis! Purtați îmbrăcăminte de protecție! Nu introduceţi mâinile în tamburul aat în mişcare! Precauţie! Pericol de strivire la coroana dinţată! Dispozitiv auxiliar pentru montaj! Consultaţi: Montajul, montarea părţii superioare a tamburului (Fig. 6) Produsul este conform cu directivele europene aplicabile. Produsul este conform cu directivele sârbe în vigoare.www.scheppach.com

9. Structură / Înaintea punerii în funcţiune ............................................................ 264

10. Punerea în funcțiune ......................................................................................... 266

15. Întreținerea curentă ........................................................................................... 268

16. Eliminarea ca deșeu și revaloricarea .............................................................. 269

4. Unitatea motorului

9. Parte superioară tambur

10. Parte inferioară tambur

11. Parte centrală cadru

12. Picior-suport cu axă roată

14. Suportul lagărelor

3. Pachetul de livrare

Poz. Număr Denumire 2 2x Staţie de malaxare 4 1x Unitatea motorului 5 2x Roţi de transport 7 1x Roată pivotantă 8 1x Picior-suport 9 1x Parte superioară tambur 10 1x Parte inferioară tambur 11 1x Parte centrală cadru 12 1x Picior-suport cu axă roată 13 1x Discul cu clichet 14 1x Suportul lagărelor 15 1x Placă de siguranță 16 1x Tijă de acționare 17 1x Tijă prelungitoare 18 8x Pungă cu setul auxiliar 19 1x Manual de exploatare

4. Utilizarea conformă cu destinaţia

Betoniera se utilizează pentru amestecarea betonului şi a mortarului, pentru lucrările la domiciliu. Betoniera este destinată numai uzului casnic, în casă şi grădină. Produsul se va utiliza numai conform destinației. Orice altă utilizare este considerată neconformă cu destina- ţia. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul/ operatorul și nu producătorul.

Producător: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Stimate client, Vă dorim să aveţi multe satisfacţii şi mult succes în lu- crul cu noul dumneavoastră produs. Indicaţie: Conform legii privind garantarea produselor, producă- torul acestui produs nu răspunde pentru deteriorările apărute la acest produs sau din cauza acestui produs în caz de:

• nerespectare a manualului de exploatare

• Reparaţii executate de terţe persoane, specialişti neautorizaţi

• Montare şi schimbare a altor piese de schimb decât cele originale

• Utilizare neconformă cu destinaţia

• Defecțiuni ale instalaţiei electrice în caz de neres- pectare a prescripţiilor electrice şi dispoziţiilor VDE 0100, DIN 57113 / VDE 0113 Acordaţi atenţie: Manualul de utilizare face parte integrantă din acest produs. Acesta conține indicații importante privind mo- dul de lucru sigur, în conformitate cu prescripțiile și eco- nomic cu produsul și cum să evitați pericolele, să eco- nomisiți costuri de reparație, să micșorați timpii de ieșire din funcțiune și să măriți abilitatea și durata de serviciu a produsului. Suplimentar față de dispozițiile de siguran- ță din aceste instrucţiuni de operare trebuie să respec- tați în mod obligatoriu prescripțiile în vigoare referitoare la exploatarea produsului din țara dumneavoastră. Familiarizați-vă cu toate instrucțiunile de funcționare și de siguranță înainte de a utiliza produsul. Folosiți pro- dusul numai așa cum este descris și pentru domeniile de utilizare specicate. Păstrați manualul de utilizare într-un loc sigur și predați toate documentele atunci când predați produsul unor terțe persoane.

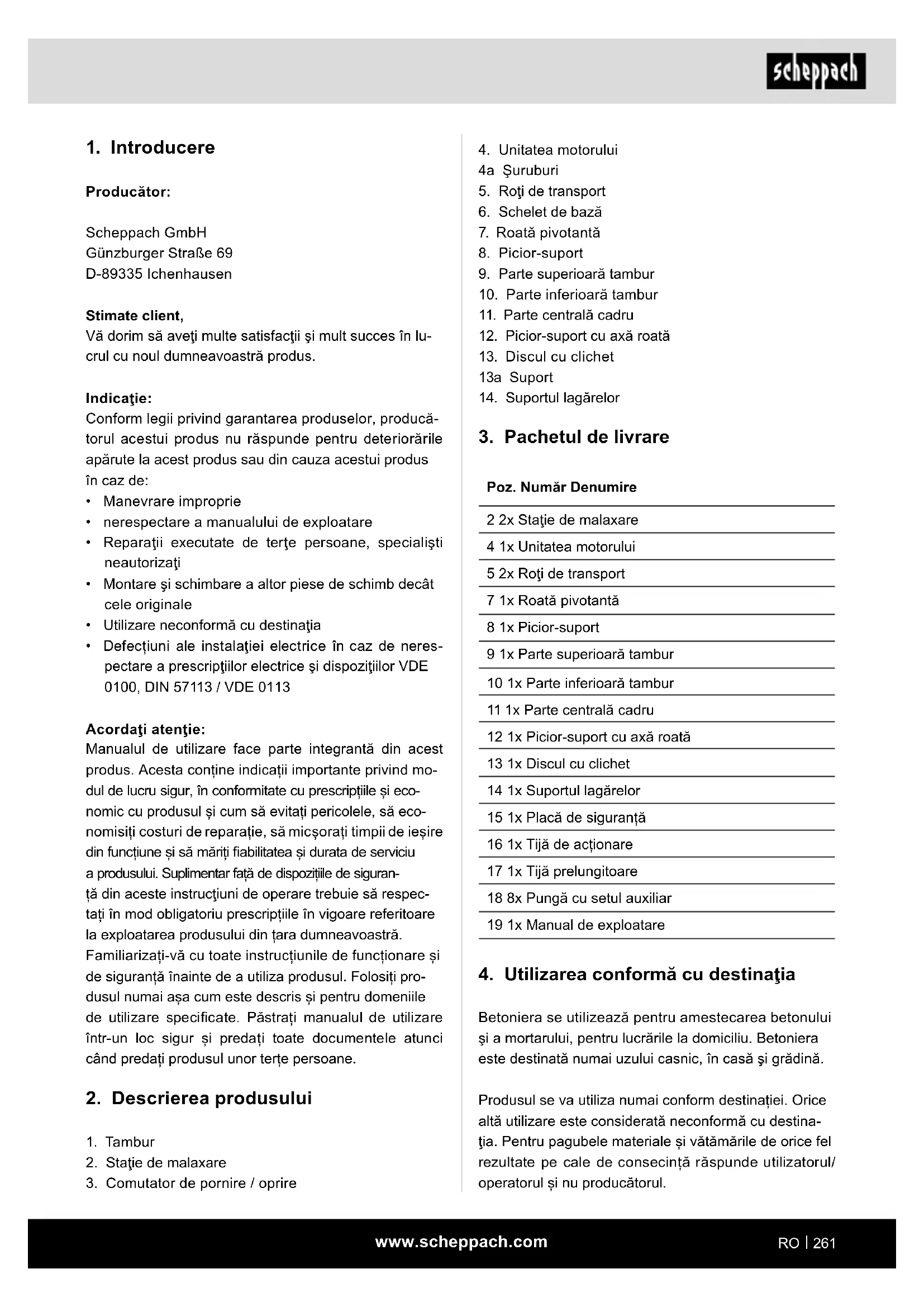

2. Descrierea produsului

2. Staţie de malaxare

5. Indicaţii de securitate

Indicaţii generale de securitate m AVERTIZARE: Atunci când utilizați unelte elec- trice, respectați măsurile de siguranță de bază de mai jos pentru a reduce riscul de incendiu, electro- cutare și vătămare corporală. Vă rugăm să citiți toate instrucțiunile înainte de a lucra cu acest aparat.

• Respectaţi toate indicaţiile referitoare la siguranţă şi pericole la aparat.

• Păstraţi toate indicaţiile de securitate şi cele refe- ritoare la pericole de la produs complete şi în stare lizibilă.

• Este interzisă demontarea sau scoaterea din funcţi- une a dispozitivelor de siguranţă de la produs.

• Vericaţi conductele de racord la reţeaua electrică. Nu utilizaţi conductori de legătură defecţi.

• Înaintea punerii în funcțiune, vericați funcționarea corectă a aparatului.

• A nu se lăsa betoniera la îndemâna persoanelor neautorizate şi a copiilor.

• Persoanele care se aă sub inuenţa alcoolului, a drogurilor şi a medicamentelor nu trebuie să utilize- ze aparatul.

• Operatorul este obligat să poarte echipamentul per- sonal de protecţie (EPP).

• Lucraţi cu precauţie: Pericol de accidentare din cau- za componentelor rotative.

• Efectuaţi lucrările de curăţare şi de întreţinere cu- rente, precum şi remedierea defecţiunilor, numai cu motorul oprit. Scoateţi şa de reţea!

• Executarea lucrărilor de instalare, reparaţie şi în- treţinere curentă la instalaţia electrică este permisă numai specialiştilor.

• Toate dispozitivele de protecţie şi de siguranţă tre- buie să e montate imediat din nou după încheierea lucrărilor de reparaţie şi de întreţinere curentă.

• Deconectaţi motorul şi scoateţi şa de reţea din pri- ză dacă părăsiţi zona de lucru!

• Acordaţi atenţie unei iluminări suciente. O ilumi- nare incorectă poate mări semnicativ pericolul de vătămare!

• În caz de pericol, opriți aparatul și scoateți șa de rețea din priză!

• Nu puneți niciodată mâinile pe părțile în mișcare ale mașinii atunci când aceasta este pornită. Există pe- ricolul de prindere / înfăşurare în tamburul rotativ, respectiv în uneltele de amestecare rotative. Din utilizarea conformă cu destinaţia face parte şi res- pectarea indicaţiilor de securitate, precum şi a manua- lului de montaj şi a indicaţiilor de operare din manualul de utilizare. Persoanele care operează și întrețin produsul trebuie să e familiarizate cu acesta și informate cu privire la posibilele pericole. Modicările aduse produsului exclud complet orice responsabilitate din partea producătorului și orice da- une rezultate. Produsul poate utilizat numai cu piese și accesorii originale ale producătorului. Prescripțiile de securitate, de lucru și de întreținere cu- rentă emise de producător, precum și dimensiunile indi- cate în Date tehnice trebuie să e respectate. Vă rugăm să aveţi în vedere că produsele noastre nu au fost construite având ca destinaţie exploatarea pro- fesională sau industrială. Nu preluăm garanţia dacă produsul este utilizat în regim profesional sau industri- al, precum şi la activităţi la fel de solicitante. Producătorul nu îşi asumă nici o răspundere pentru avariile cauzate de utilizarea neconformă cu destinaţia sau pentru manevrarea greşită. Explicitarea cuvintelor de semnalizare din manu- alul de utilizare m PERICOL Cuvânt de semnalizare pentru a indica o situație periculoasă iminentă care, dacă nu este evitată, va avea ca rezultat decesul sau vătămarea gravă. m PRECAUȚIE Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea ca rezultat vătămări minore sau moderate. ATENŢIE Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea drept rezultat daune materiale la produs sau la proprietate/posesie.www.scheppach.com

• Riscurile reziduale pot reduse la minimum dacă sunt respectate „Indicaţiile de securitate" și „Utiliza- rea prevăzută", precum și manualul de exploatare în ansamblu.

• Evitați punerea în funcțiune accidentală a mașinii: Asiguraţi-vă că întrerupătorul de pornire/oprire se aă pe „0” înainte să introduceţi şa în priză.

• Utilizați unealta care este recomandată în acest ma- nual de exploatare. Astfel veți obține performanțe optime a mașinii dumneavoastră.

• Când produsul este în funcţiune, ţineţi mâinile la dis- tanţă de zona de lucru. m Avertizare! Această sculă electrică generează pe parcursul funcţionării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să inuenţeze ne- gativ implanturile medicale active sau pasive. Pentru a micşora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi me- dicale să consulte medicul şi producătorul implantului medical înainte de a folosi scula electrică.

Curent de sarcină maximă 2,94 A 3,62 A Capacitate 160 l 180 l Diametru oriciu tambur 390 mm 390 mm Tip de protecție IP45D IP45D Regim de funcţio- nare* S6 30% S6 30% Clasa de protecţie II II Dimensiuni 1260 x 850 x 1350 mm 1260 x 850 x 1400 mm Masă 53,8 kg 56,5 kg Ne rezervăm dreptul asupra modicărilor tehnice! *S6 30 %: Regim de funcţionare continuă cu solicitare intermitentă (durata ciclului de operaţie 10 min.)

• Aparatul nu poate operat în timpul mutării într-un alt loc!

• Aparatul trebuie poziţionat numai pe o suprafață dreaptă!

• Există pericolul de inhalare de vapori şi prafuri to- xice. Instrucțiuni suplimentare de siguranță pentru be- tonieră

• Betoniera nu poate pusă în funcţiune numai dacă este în stare complet montată.

• Vericaţi conductorii de legătură înainte de ecare punere în funcţiune pentru a constata eventualele deteriorări.

• Purtați încălțăminte de siguranță, mănuși, ochelari de protecție și mască de protecție a respirației.

• Păstraţi-vă mâinile şi picioarele la distanţă faţă de piesele în mişcare.

• Nu introduceți mâna în tamburul de malaxare pornit.

• Nu introduceţi obiecte în tamburul de malaxare por- nit, de exemplu, o lopată sau un obiect similar.

• Pericol de vătămare dacă tamburul de malaxare se roteşte.

• Betoniera poate operată doar cu piese de schimb originale.

• Reparaţiile la betonieră pot efectuate numai de că- tre întreprinderile specializate autorizate.

• Nu lăsaţi nesupravegheată betoniera, dacă este pregătită de funcţionare.

• În caz de părăsire a locului de muncă, deconectaţi maşina şi scoateţi şa de reţea din priză.

6. Riscuri reziduale

Produsul este construit în conformitate cu tehno- logia de ultimă oră și cu normele de siguranță re- cunoscute. Cu toate acestea, în timpul lucrului pot apărea riscuri reziduale.

• Pericol de accidentare din cauza componentelor rotative.

• Pericol pentru sănătate datorită curentului în caz de utilizare a unor cabluri electrice de racord necores- punzătoare.

• Înainte de executarea lucrărilor de reglare sau de întreţinere curentă, deconectaţi motorul şi scoateţi şa de reţea din priză.

• În plus, există riscuri reziduale care nu sunt eviden- te, chiar dacă se întreprind toate măsurile preven- tive.www.scheppach.com

9. Structură / Înaintea punerii în func-

ţiune m Atenţie! Înainte de punerea în funcţiune, trebuie să montaţi complet aparatul! Pentru a facilita montarea, asamblarea trebuie să e efectuată de către două persoane. Punga cu setul auxiliar (A până la H) conţin toate piese- le mici necesare pentru montare (vezi g. 3). Unealta necesară pentru montaj (nu este inclusă în pa- chetul de livrare):

• 2x cheie xă cu deschidere de 10

• 2x cheie xă cu deschidere de 13

• 1x cheie xă cu deschidere de 16

• 1x şurubelniţă în cruce

9.1 Montarea roţilor de transport (5) (pungă cu

set auxiliar A) (g.4)

1. Setaţi roţile de transport (5) pe ambele părţi, pe

piciorul-suport cu axă roată (12).

2. Apoi introduceţi pe ambele părţi un disc pe axa

3. Introduceţi un şplint pe ambele părţi, prin oriciul

exterior al axei roţii.

4. Securizaţi roţile de transport (5) prin îndoirea

şplinturilor la distanţă unul faţă de celalalt, cu un cleşte combinat adecvat (neinclus în pachetul de livrare).

9.2 Montare picior-suport (8), tijă de acționare

(16) tijă prelungitoare (17) la piesa centrală a cadrului (11) (pungă cu set auxiliar B) (Fig. 5)

1. Menţineţi piciorul-suport (8) la piesa centrală a ca-

drului (11), conform gurii. Selectaţi oriciile, astfel încât piciorul-suport (8) să e în poziţia cea mai de jos.

2. Împingeţi ambele şuruburi cu cap hexagonal

3. Fixaţi şuruburile cu câte o şaibă, un inel de sigu-

ranţă şi o piuliţă M8.

4. Strângeţi bine toate şuruburile, cu ajutorul a două

chei xe (cu deschidere de 13) (neincluse în pa- chetul de livrare).

5. Ghidați tija de acționare (16) de jos prin suportul

prevăzut în acest scop.

6. Introduceţi arcul de sus prin tija de acţionare (16)

şi menţineţi-l în poziţie, introducând şplintul în ori- ciul inferior. Pentru a nu încălzi inadmisibil motorul, motorul poate exploatat pentru 30% din durata ciclului de operaţie la puterea nominală specicată şi trebuie să continue să ruleze 70% din durata ciclului de operaţie fără sarcină. Zgomot și vibrație m Avertizare: Zgomotul poate avea efecte agravante asupra sănătăţii dumneavoastră. Dacă zgomotul mașinii depășește 85 dB, vă rugăm să purtați căști antifonice adecvate. Valorile caracteristice de zgomot Valorile emisiei sonore au fost determinate corespun- zător 2005/88/CE. MIX160 MIX180 Nivelul presiunii acustice L

• Scoateți betoniera din carton cu două persoane.

• Înlăturaţi materialul de ambalat, precum şi siguran- ţele de ambalare şi de transport (dacă există).

• Vericaţi dacă pachetul de livrare este complet.

• Vericaţi dacă aparatul şi accesoriile prezintă dete- riorări de la transport. În caz de reclamaţii trebuie contactată imediat rma de transport. Reclamaţiile ulterioare nu sunt admise.

• Dacă este posibil, păstrați ambalajul până la expira- rea perioadei de garanție.

• Înainte de exploatare, familiarizați-vă cu produsul prin intermediul manualului de exploatare.

• În cazul accesoriilor, precum și a pieselor de uzură și de schimb, utilizați numai piese originale. Piesele de schimb se găsesc la reprezentantul comercial.

• În caz de comenzi, indicați numărul articolului, pre- cum și tipul și anul fabricației produsului. m PERICOL! Aparatul şi materialele de ambalat nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile şi piesele mici! Există pericol de înghiţire şi sufocare!www.scheppach.com

3. Acum aşezaţi staţia de malaxare (2) pe şuruburile

cu cap în cruce montate şi xaţi-o cu câte o şaibă, un inel de siguranţă şi o piuliţă M10.

4. Staţia de malaxare (2) se strânge bine abia după ce

partea superioară a tamburului a fost montată (9).

9.6 Montare parte superioară tambur (9) (pungă

cu set auxiliar F) (Fig. 9)

1. Aşezaţi partea superioară a tamburului (9) pe par-

tea inferioară a tamburului (10). Asiguraţi-vă că oriciile de xare ale tamburului superior şi inferior sunt aliniate.

2. Atenţie! Săgeţile lipite marchează orientarea

exactă a părţii inferioare a tamburului (10) şi a păr- ţii superioare a tamburului (9).

3. Fixaţi partea superioară a tamburului (9), prin

montarea celor zece şuruburi M8x20, a inelelor de siguranţă şi a şaibelor.

4. Apoi, strângeţi șuruburile în cruce, cu ajutorul unei

șurubelnițe xe cu deschidere de 13 (nu este inclu- să în pachetul de livrare).

5. Introduceţi câte un şurub cu cap în cruce M10x20

din exterior, prin partea superioară a tamburului (9).

6. Împingeţi câte un disc din cauciuc pe şuruburile cu

cap în cruce abia introduse în partea superioară a tamburului (9).

7. Fixaţi capătul superior al staţiei de malaxare (2),

prin aşezarea acestuia pe şuruburile cu cap în cru- ce abia introduse. Fixaţi-l cu câte o şaibă, un inel de siguranţă şi o piuliţă M10.

8. Apoi, strângeţi toate cele patru şuruburi din partea

inferioară a tamburului (10) şi din partea superioa- ră a tamburului (9) cu ajutorul unei şurubelniţe în cruce şi a unei chei xe cu deschidere de 16 (nu este inclusă în pachetul de livrare).

9.7 Montare roată pivotantă (7) cu discul cu cli-

chet (13) (pungă cu set auxiliar G) (Fig. 10)

1. Introduceți roata pivotantă (7) cu discul cu clichet

premontat (13) pe anşa exterioară.

2. Fixaţi-o pe suport (13a) cu ambele şuruburi cu cap

hexagonal M8x20 şi cu câte o şaibă, un inel de si- guranţă şi o piuliţă M8. Aveţi neapărat grijă ca şu- ruburile să e introduse din interior spre exterior.

3. Apoi strângeţi bine toate şuruburile, cu ajutorul a

două chei xe (cu deschidere de 13) (neincluse în pachetul de livrare).

7. Conectați tija de acţionare (16) cu tija prelungi-

toare (17) cu ajutorul şurubului cu cap hexagonal M6x30. Fixați-o cu o piuliţă M6.

8. Strângeţi şurubul, cu ajutorul a două chei xe (cu

deschidere de 10) (neincluse în pachetul de livrare).

9.3 Montare picior-suport cu axă roată (12) şi roţi

de transport (5) la piesa centrală a cadrului (11) (pungă cu set auxiliar C) (Fig. 6)

1. Menţineţi piciorul-suport cu axa roată (12) la piesa

centrală a cadrului (11), conform gurii.

2. Împingeţi ambele şuruburi cu cap hexagonal

3. Fixaţi şuruburile cu câte o şaibă, un inel de sigu-

ranţă şi o piuliţă M8.

4. Strângeţi bine toate şuruburile, cu ajutorul a două

chei xe (cu deschidere de 13) (neincluse în pa- chetul de livrare).

9.4 Montare parte inferioară tambur (10) (pungă

cu set auxiliar D) (Fig. 7)

1. Introduceţi suportul lagărelor (14), conform gurii,

pe locul prevăzut în acest scop pe partea inferioa- ră a tamburului (10).

2. Fixaţi partea inferioară a tamburului (10) cu inelul

de siguranţă (vezi imaginea).

3. Simultan, introduceţi lagărul părţii inferioare a

tamburului (10) cu suportul premontat al lagăru- lui (14) în oriciile cadrului inferior. Ţineţi cont de faptul că suportul lagărului (14) se aă deasupra piciorului-suport cu axă roată (12).

4. Aveți în vedere totodată poziția oriciilor.

5. Împingeţi şurubul cu cap hexagonal M8x65 prin

6. Fixaţi şurubul cu câte o şaibă, un inel de siguranţă

7. Fixaţi partea opusă cu ajutorul plăcii de siguranţă

(15) şi al ambelor şuruburi cu cap hexagonal M8x20.

8. Fixaţi şuruburile cu câte o şaibă, un inel de sigu-

ranţă şi o piuliţă M8.

9. Strângeţi bine toate şuruburile, cu ajutorul a două

chei xe (cu deschidere de 13) (neincluse în pa- chetul de livrare).

9.5 Montare staţie de malaxare (2) (pungă cu set

auxiliar E) (Fig. 8)

1. Introduceţi câte un şurub cu cap în cruce M10x20

din exterior, prin partea inferioară a tamburului (10).

2. Împingeţi câte un disc din cauciuc pe şuruburile cu

cap în cruce abia introduse în partea inferioară a tamburului (10).www.scheppach.com

1. Conectaţi un cablu prelungitor adecvat cu cablul

de alimentare al betonierei.

2. Introduceţi cablul prelungitor într-o priză.

3. Apăsaţi întrerupătorul de pornire/oprire (3) „I” (tas-

ta verde), pentru a porni aparatul.

4. Apăsaţi întrerupătorul de pornire/oprire (3) „0”

(tasta roşie), pentru a opri aparatul.

10.2.1 Protecţie termică

În cazul suprasolicitării şi supraîncălzirii, circuitul de protecţie integrat opreşte aparatul din motive de sigu- ranţă.

1. Aşteptaţi cca. 15 minute, până când motorul este

2. Reporniţi aparatul, prin apăsarea întrerupătorului

Pentru producţia de beton sau mortar, betoniera tre- buie să e xată într-o anumită poziţie de malaxare. Doar printr-o poziţie corectă de malaxare se asigură cele mai bune rezultate de malaxare şi un proces de lucru fără probleme.

1. Pentru reglarea tamburului (1), ţineţi întotdeauna

bine roata pivotantă (7).

2. Desfaceţi dispozitivul de şlefuit, prin acţionarea ti-

jei de acţionare (16) cu piciorul în jos. Astfel, se eli- berează înclichetarea de la discul cu clichet (13).

3. Pivotaţi tamburul (1) până când amestecul dvs.

este la poziţia corespunzătoare.

4. Fig. 12a: Poziţia tamburului pentru producţia de

5. Fig. 12b: Poziţia tamburului pentru producţia de

6. Dacă tamburul (1) se aă în poziţia dorită, blocaţi

din nou tija de acţionare (16) în discul cu clichet (13).

10.4 Umplere (g. 12a + 12b)

m ATENŢIE! Pericol de sănătate şi de vătămare! Inhalarea prafului poate dăunătoare pentru sănătate. Nu atingeţi cimentul sau aditivii fără a purta mănuşi de protecţie. - Purtaţi mască pentru protecţie respiratorie. - Purtaţi mănuşi de protecţie şi nu introduceţi ni- ciodată mâinile în tamburul de malaxare pornit. m AVERTIZARE! Pericol de răsturnare! Înainte de umplere, asiguraţi stabilitatea betonierei.

1. Poziţionaţi unitatea motorului (4) astfel încât bolţu-

rile letate să coincidă cu găurile.

2. Acum împingeţi unitatea motorului (4) complet pe

3. Apoi, xaţi unitatea motorului (4) cu cele două şaibe

şi cele două piuliţe opritoare M8 la bolţurile letate.

4. Împingeți şurubul cu cap hexagonal exibil M8x70

prin suportul de la unitatea motorului (4) și oriciul din partea centrală a cadrului (11).

5. Fixaţi şurubul cu câte o şaibă, un inel de siguranţă

6. Strângeţi bine toate şuruburile şi piuliţele, cu aju-

torul a două chei xe (cu deschidere de 13) (nein- cluse în pachetul de livrare).

10. Punerea în funcțiune

m Atenţie! Înainte de punerea în funcţiune, trebuie să montaţi complet aparatul! Operați betoniera numai dacă nu există piese (de ex. apărători de protecție) lipsă sau defecte și dacă nu există deteriorări la cablul de alimentare.

• Așezați betoniera în poziție orizontală, pe o suprafa- ță plană și rigidă. Astfel, preveniţi afundarea maşinii.

• Nu aşezaţi betoniera pe cablul de alimentare!

• Dispuneţi cablul de alimentare astfel încât acesta să nu se poată îndoi, strivi sau deteriora în vreun alt mod. Indicaţie: Tamburul poate pivotat spre dreapta și spre stânga. Pentru golirea tamburului, sub tambur trebuie să existe spaţiu pentru un rezervor (de exemplu, o vană de mor- tar). La amplasarea maşinii, asiguraţi-vă că este posi- bilă golirea corectă a tamburului de malaxare.

10.2 Pornirea / Oprirea (g. 1)

m ATENŢIE! Pericol de vătămare! Un tambur de malaxare rotativ poate conduce la răniri. - Nu introduceți mâna în tamburul de malaxare pornit. - Nu introduceți niciun obiect în tamburul de mala- xare pornit (de exemplu, o lopată sau un obiect similar).www.scheppach.com

Cauzele pentru aceasta pot :

• Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uşi.

• Puncte de frângere, din cauza xării sau ghidării im- proprii a conductorului de legătură.

• Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.

• Deteriorări ale izolaţiei cauzate de smulgerea din priza de perete.

• Fisuri cauzate de învechirea izolaţiei. Utilizarea conductorilor de legătură electrici care prezintă asemenea deteriorări nu este permisă, ei prezentând peri- col de moarte din cauza deteriorării izolaţiei.Vericaţi regulat la conductorii de legătură electrici dacă prezintă deteriorări. Aveţi în vedere ca, la vericare, conductorul de legătură să nu stea suspendat de reţeaua electrică. Conductorii de legătură electrici trebuie să corespun- dă dispoziţiilor în vigoare ale asociaţiilor profesionale şi din normele DIN. Utilizaţi numai conductori de legătură cu identicatorul H07RN. Este prescris ca notaţia tipului să e imprimată pe ca- blul de conexiune. La motorul de curent alternativ monofazat, pentru ma- şini cu curent înalt de pornire (începând cu 3000 Waţi), vă recomandăm o siguranţă electrică generală de C 16A sau K 16A!

m AVERTIZARE! Pericol de vătămare! Produsul poate porni pe neașteptate, ceea ce poate duce la vătămări. - Opriți motorul înainte de a efectua orice lucrare de curățare sau întreținere curentă. - Deconectați șa de rețea înainte de a efectua ori- ce lucrare de curăţare. INDICAŢIE! Risc de deteriorare! Dacă apa pătrunde în unitatea motorului, se poate pro- duce deteriorarea motorului. Nu scuturaţi tamburul de malaxare cu obiecte dure (ciocan, lopată etc.). Un tam- bur de malaxare îndoit afectează procesul de malaxare şi se curăţă cu dicultate. - Curățați produsul cu o perie sau un raclor. - Nu scufundați produsul în apă sau în alte lichide și nu pulverizați unitatea motorului cu un dispozi- tiv de curățare de înaltă presiune. - Operaţi betoniera numai pe o suprafaţă xă, pla- nă (sigură împotriva răsturnării). - Nu schimbaţi locaţia betonierei în timpul umplerii, respectiv dacă tamburul este pornit. - Operaţi betoniera numai pe o suprafaţă xă, pla- nă (sigură împotriva răsturnării).

1. Apăsaţi întrerupătorul de pornire/oprire (3) „I” (tas-

ta verde), pentru a porni aparatul.

2. Vericaţi poziţia de malaxare la discul cu clichet (13).

3. Fig. 12a: Poziţia tamburului pentru producţia de

4. Fig. 12b: Poziţia tamburului pentru producţia de

5. Completaţi amestecul cu tamburul pornit (1). Nu

supraumpleţi tamburul (1). Precauţie! Pericol de piese în mişcare!

6. Nu aruncaţi materialul în tambur (1) cu prea multă

forţă, pentru a preveni lipirea pe partea inferioară a tamburului (1). Alimentaţi materialul porţionat în cantităţi mici.

7. Înainte de umplere, aveţi grijă ca deschiderea tam-

burului (1) să e orientată astfel încât amestecul să nu se poată scurge din tambur (1). Indicaţie: Apelaţi la sfatul unui specialist în ceea ce priveşte compoziţia şi calitatea amestecului.

exemplu, o vană de mortar) sub tambur (1). Aveţi grijă că amestecul să nu poată să ajungă în sol.

2. Deblocaţi dispozitivul de şlefuit, trăgând roata pi-

votantă (1) către dvs. Astfel, se eliberează încli- chetarea de la discul cu clichet (14).

3. Acum rabataţi lent în jos tamburul (1) în vederea

11. Branşamentul electric

Motorul electric instalat este racordat pregătit de func- ţionare. Branşamentul corespunde dispoziţiilor în vi- goare ale asociaţiilor profesionale şi din normele DIN. Racordul la reţeaua electrică pus la dispoziţie de client, precum şi cablul prelungitor utilizat, trebuie să cores- pundă acestor prescripţii.

11.1 Conductori de legătură electrici deteriorați

La conductorii de legătură electrici apar în mod frec- vent deteriorări ale izolaţiei.www.scheppach.com

15. Întreținerea curentă

m AVERTIZARE! Pericol de vătămare! Produsul poate porni pe neașteptate, ceea ce poate duce la vătămări. - Opriți motorul înainte de a efectua orice lucrare de întreținere curentă. - Deconectați șa de rețea înainte de a efectua ori- ce lucrare de întreținere curentă.

15.1 Vericarea tensiunii curelei (Fig. 11a)

Tensiunea curelei este reglată corect din fabrică. Ten- siunea curelei nu poate reajustată.

1. Îndepărtaţi capacul unităţii motorului (4) prin slă-

birea şuruburilor (4a) de la unitatea motorului (4). Utilizați în acest scop o şurubelniţă în cruce (nein- clusă în pachetul de livrare).

2. Vericaţi tensiunea curelei. Dacă aplicaţi presiune

cu degetul pe curea, aceasta trebuie să cedeze cca. 5 mm.

3. Remontaţi capacul unităţii motorului (4) şi strângeţi

bine şuruburile (4a). Utilizați în acest scop o şuru- belniţă în cruce (neinclusă în pachetul de livrare).

15.2 Înlocuirea curelei

Curelele sunt piese de uzură care trebuie înlocuite după o anumită perioadă.

1. Îndepărtaţi capacul unităţii motorului (4) prin slă-

birea şuruburilor (4a) de la unitatea motorului (4).

2. Scoateţi capacul motorului.

3. La montare, partea striată a noii curele trapezoidale

trebuie să indice spre exterior. Aveţi grijă să montaţi mai întâi partea inferioară a curelei trapezoidale.

4. Vericaţi tensiunea curelei. Dacă aplicaţi presiune

cu degetul pe curea, aceasta trebuie să cedeze cca. 5 mm. Nu este posibilă retensionarea curelei.

5. Remontaţi capacul unităţii motorului (4) şi strân-

geţi bine şuruburile (4a).

15.3 Racorduri și reparații

Racordurile și reparațiile la echipamentul electric pot efectuate numai de către un electrician calicat. În cazul solicitărilor de informaţii vă rugăm să indi- caţi următoarele date:

• Tipul de curent al motorului

• Datele de pe plăcuţa de fabricaţie a maşinii Vă recomandăm să curăţaţi temeinic aparatul imediat după ecare utilizare, în interior şi exterior. Murdăria nu trebuie îndepărtată niciodată cu un ciocan, o lopată sau un obiect similar. După ecare utilizare a betonierei:

1. Curăţaţi tamburul (1) cu apă şi îndepărtaţi cimentul

şi resturile de mortar cu o perie sau un raclor.

2. Pentru curăţarea interiorului tamburului, lăsaţi să

circule câteva lopeţi de pietriş cu apă.

m AVERTIZARE! Pericol de vătămare! Produsul poate porni pe neașteptate, ceea ce poate duce la vătămări. - Opriţi motorul înainte de transport. - Scoateţi şa de reţea.

13.1 Transportul cu un vehicul (Fig. 13d)

1. Desfaceţi dispozitivul de şlefuit, prin acţionarea ti-

jei de acţionare (16) cu piciorul în jos. Astfel, se eli- berează înclichetarea de la discul cu clichet (13).

2. Acum, poziţionaţi tamburul (1) cu oriciul de um-

3. Îndepărtaţi şuruburile de la piciorul-suport (8) şi de

la picior-suport cu osia roţii (12).

4. Pliaţi piciorul-suport (8) şi piciorul-suport cu osia

5. Asiguraţi betoniera cu o chingă împotriva alunecării.

6. Nu ridicaţi betoniera cu o macara.

13.2 Transportul către locul de muncă (Fig. 13d)

1. Desfaceţi dispozitivul de şlefuit, prin acţionarea ti-

jei de acţionare (16) cu piciorul în jos. Astfel, se eli- berează înclichetarea de la discul cu clichet (13).

2. Acum, poziţionaţi tamburul (1) cu oriciul de um-

şi transportaţi-o pe roţile de transport (5).

Depozitaţi aparatul şi accesoriile acestuia într-un loc în- tunecat, uscat, ferit de îngheţ şi inaccesibil pentru copii. Temperatura optimă de depozitare este între 5 şi 30°C. Acoperiți betoniera pentru a o proteja de praf sau umi- ditate. Păstraţi instrucţiunile de operare la scula electrică.www.scheppach.com

Defecțiune Posibilă cauză Remediere Motorul nu porneşte Tensiunea rețelei lipsește Vericaţi siguranţa Cablu de alimentare defect Dispuneţi vericarea, respectiv înlo- cuirea, de către un electrician Motorul se opreşte Motorul este suprasolicitat Lăsaţi motorul să se răcească Oriciile de alimentare şi de evacuare a aerului de la unitatea motorului sunt colmatate Curăţaţi oriciile de alimentare şi de evacuare a aerului Motorul funcționează, tamburul nu porneşte Cureaua trapezoidală alunecă Înlocuire curea trapezoidală

15.4 Informații cu privire la service

Trebuie menționat faptul că, în cazul acestui produs, ur- mătoarele piese sunt supuse uzurii în conformitate cu uti- lizarea prevăzută sau uzurii naturale, respectiv că urmă- toarele componente sunt necesare drept consumabile. Piese de uzură*: Curea

• nu este inclus în mod obligatoriu în pachetul de li- vrare! Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

16. Eliminarea ca deșeu și revaloricarea

Indicaţii referitoare la ambalaj Materialele de ambalare sunt reci- clabile. Vă rugăm să eliminaţi am- balajele ca deşeu, în mod ecologic. Indicaţii referitoare la Legea privind echipamente- le electrice și electronice (ElektroG) Echipamentele uzate electrice şi electronice nu reprezintă gunoi menajer şi trebuie colec- tate separat, respectiv eliminate ca deşeu!

• Bateriile sau acumulatorii uzaţi care nu sunt încor- poraţi în aparatul uzat trebuie îndepărtaţi fără a distruși înainte de predarea acestora! Eliminarea ca deşeu a acestora este reglementată de Legea pri- vind bateriile.

• Deţinătorii, respectiv utilizatorii echipamentelor electrice şi electronice sunt obligaţi prin lege să le returneze după folosire.

• Utilizatorul nal este personal responsabil de şter- gerea datelor sale cu caracter personal din echipa- mentul uzat care trebuie eliminat ca deşeu!

• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice şi electronice nu pot aruncate la gunoiul menajer.

• Echipamentele electrice şi electronice pot predate gratuit la următoarele puncte: - Puncte publice de eliminare sau colectare a de- șeurilor (de exemplu, curțile clădirilor municipale). - Puncte de vânzare ale echipamentelor electronice (zice sau online), în cazul în care distribuitorii sunt obligaţi să primească produsele spre a colectate sau dacă oferă în mod voluntar acest serviciu. - Puteţi preda gratuit către producător, fără a ne- cesară achiziţionarea în prealabil a unui echipa- ment nou, sau către un alt punct de colectare auto- rizat din apropierea dvs. până la trei echipamente electrice uzate din ecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri. - Puteţi aa care sunt condiţiile suplimentare de colectare ale producătorului şi distribuitorului la serviciul de asistenţă a clienţilor respectiv.

• În cazul în care un producător livrează un echipa- ment electronic nou către o gospodărie privată, echipamentul electric uzat va colectat gratuit, la cererea utilizatorului nal. În acest scop, contactaţi serviciul de asistenţă a clienţilor al producătorului.

• Acestea se aplică doar pentru aparatele care sunt instalate şi achiziţionate în ţările Uniunii Europene şi care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în ţările din afara Uniunii Europene să se aplice alte dispoziţii pentru eliminarea ca de- şeu a echipamentelor electrice şi electronice uzate.www.scheppach.com

18. Declaraţia de conformitate
