| Tip izdelka | Mešalec cementa |
| Znamka | Scheppach |
| Model | PM1400 |
| Moč | 1400 W |
| Nazivna napetost | 230 V ~ 50 Hz |
| Hitrost prostega teka (2 hitrosti) | 0-570 min⁻¹ / 0-760 min⁻¹ |
| Ohišje orodja za mešanje | M14 |
| Zaščitni razred | II (dvojna izolacija) |
| Teža | 4,9 kg |
| Raven zvočnega tlaka | 89 dB (K=3 dB) |
| Raven zvočne moči | 100 dB (K=3 dB) |
| Vrednost emisije vibracij | 5,673 m/s² (K=1,5 m/s²) |
| Primerni materiali | Barve, malte, lepila, omet, apno, cement, beton, ometi |
| Vrste priloženih mešalnih orodij | Leva rotacija (tekočine), desna rotacija (viskozni) |
| Prenos | 2 mehanski hitrosti |
| Regulator hitrosti | Zvezno elektronsko nastavljiv |
| Varnostno stikalo | Da (zaklepanje) |
| Potrošni deli | Ogljene krtačke, mešalna orodja |
| Vzdrževanje | Očistite prezračevalne reže, zamenjajte obrabljene ogljene krtačke |
| Skladiščenje | Suho mesto, zaščiteno pred vremenskimi vplivi, izven dosega otrok |
| Skladnost | Smernice EU, VDE, DIN |
Pogosto zastavljena vprašanja - PM1400 SCHEPPACH
Vprašanja uporabnikov o PM1400 SCHEPPACH
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Mešalnik cementa v formatu PDF brezplačno! Poiščite svoja navodila PM1400 - SCHEPPACH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. PM1400 znamke SCHEPPACH.
NAVODILA ZA UPORABO PM1400 SCHEPPACH
2. Električna sigurnost
14. Otklanjanje neispravnosti
Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč.
 | Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte! |
 | Nosite zaščito za sluh. |
 | Če se med delom praši, nosite masko za zaščito pred prahom. |
 | Nosite zaščitna očala. |
 | Razred zaščite II |
 | Izdelek ustreza veljavnim evropskim direktivam. |
 | Izdelek ustreza veljavnim srbskimi direktivam. |
Kazalo: Stran:
- Uvod.... 133
- Opis naprave (sl. 1).... 133
- Obseg dostave....133
- Namenska uporaba 133
- Splošni varnostni napotki 134
- Tehnični podatki.... 136
- Razpakiranje....136
- Montaža (sl. 2 - 4)....137
- Zagon....137
- Vzdrževanje in nega 137
- Električni priključek.... 138
- Skladiščenje.... 139
- Odlaganje med odpadke in reciklaža 139
- Pomoč pri motnjah.... 140
- Izjava o skladnosti 265

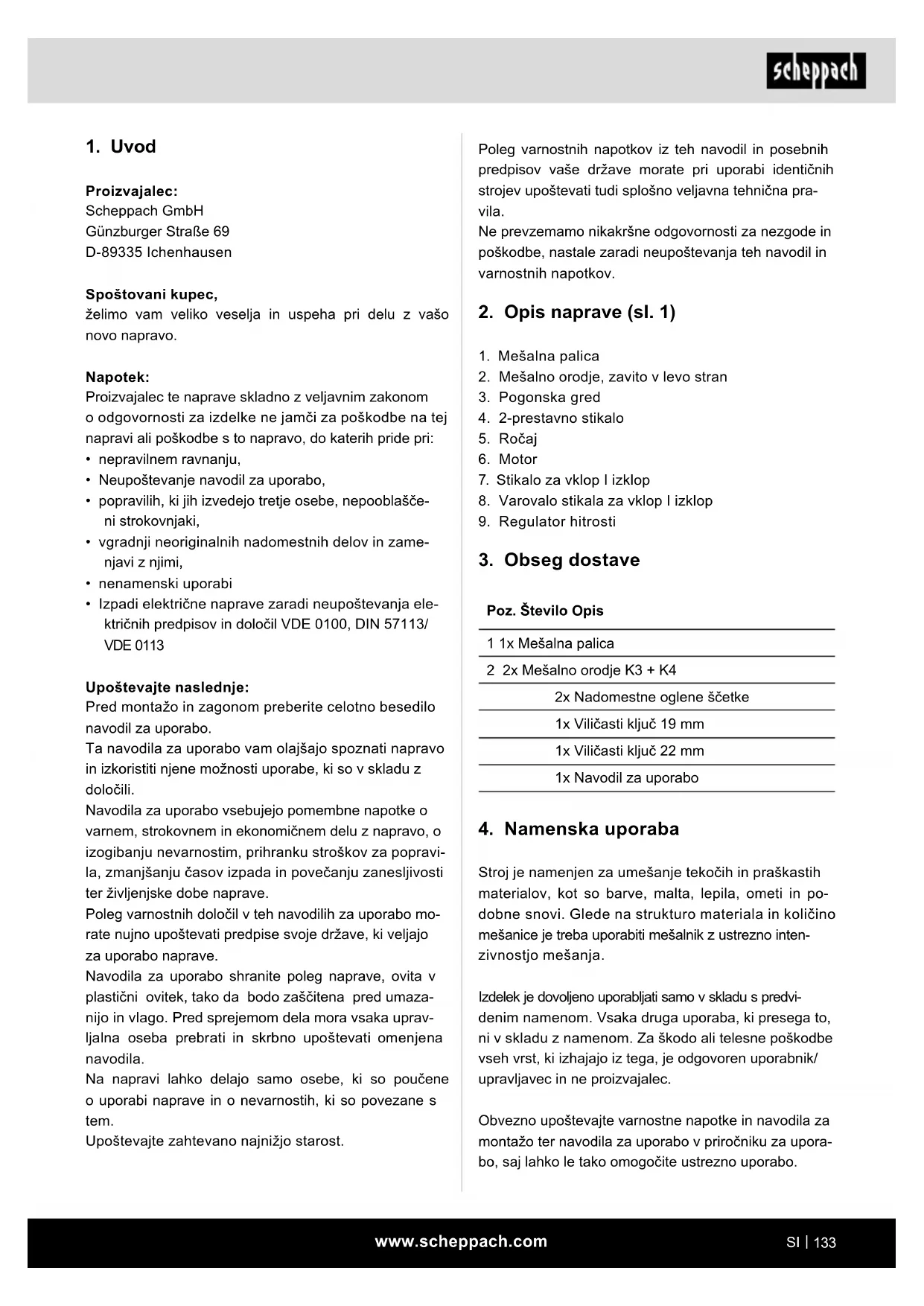

1. Uvod
Proizvajalec:
Scheppach GmbH
Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:
- nepravilnem ravnanju,
- Neupoštevanje navodil za uporabo,
- popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
- vgradnji neoriginalnih nadomestnih delov in zamenjavi z njimi,
- nenamenski uporabi
- Izpadi električne naprave zaradi neupoštevanja električnih predpisov in določil VDE 0100, DIN 57113/VDE 0113
Upoštevajte naslednje:
Pred montažo in zagonom preberite celotno besedilo navodil za uporabo.
Ta navodila za uporabo vam olajšajo spoznati napravo in izkoristiti njene možnosti uporabe, ki so v skladu z določili.
Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z napravo, o izogibanju nevarnostim, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe naprave.
Poleg varnostnih določil v teh navodilih za uporabo mo-rate nujno upoštevati predpise svoje države, ki veljajo za uporabo naprave.
Navodila za uporabo shranite poleg naprave, ovita v plastični ovitek, tako da bodo zaščitena pred umazanijo in vlago. Pred sprejemom dela mora vsaka upravljalna oseba prebrati in skrbno upoštevati omenjena navodila.
Na napravi lahko delajo samo osebe, ki so poučene o uporabi naprave in o nevarnostih, ki so povezane s tem.
Upoštevajte zahtevano najnižjo starost.
Poleg varnostnih napotkov iz teh navodil in posebnih predpisov vaše države morate pri uporabi identičnih strojev upoštevati tudi splošno veljavna tehnična pravila.
Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.
2. Opis naprave (sl. 1)
- Mešalna palica
- Mešalno orodje, zavito v levo stran
- Pogonska gred
- 2-prestavno stikalo
- Ročaj
- Motor
- Stikalo za vklop I izklop
- Varovalo stikala za vklop I izklop
- Regulator hitrosti
3. Obseg dostave
Poz. Število Opis
| 1 1x Mešalna palica |
| 2 2x Mešalno orodje K3 + K4 |
| 2x Nadomestne oglene ščetke |
| 1x Viličasti ključ 19 mm |
| 1x Viličasti ključ 22 mm |
| 1x Navodil za uporabo |
4. Namenska uporaba
Stroj je namenjen za umešanje tekočih in praškastih materialov, kot so barve, malta, lepila, ometi in podobne snovi. Glede na strukturo materiala in količino mešanice je treba uporabiti mešalnik z ustrezno intenzivnostjo mešanja.
Izdelek je dovoljeno uporabljati samo v skladu s predvi- denim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/ upravljavec in ne proizvajalec.
Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v priročniku za uporabo, saj lahko le tako omogočite ustrezno uporabo.
Osebe, ki izdelek uporabljajo in vzdržujejo, morajo biti z njim seznanjene in poučene o morebitnih nevarnostih.
Spremembe na izdelku v celoti izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.
Izdelek je dovoljeno uporabljati samo z originalnimi deli in originalnim priborom proizvajalca.
Upoštevati morate proizvajalčeve predpise glede varnosti, dela in vzdrževanja ter meritve iz tehničnih podatkov.
Prosimo, upoštevajte, da naši izdelki namensko niso konstruirani za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će izdelek uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter podobnih dejavnostih.
5. Splošni varnostni napotki
Splošni varnostni napotki za električna orodja
⚠ OPOZORILO!
Preberite vse varnostne napotke, navodila, slike in tehnične podatke, ki so priloženi temu električne-mu orodju.
Zaradi neupoštevanja sledečih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb.
Hranite vse varnostne napotke in navodila za pri- hodnjo rabo.
V varnostnih napotkih uporabljen pojem »električno orodje« se nanaša na omrežno gnana električna orodja (z električnim kablom) in na akumulatorsko gnana električna orodja (brez električnega kabla).
a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč.
b) Z električnim orodjem ne delajte v eksplozijsko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.
c) Otroci in druge osebe se vam ne smejo približevati, medtem ko uporabljate električno orodje. Če vas zamotijo, lahko izgubite nadzor nad električnim orodjem.
2. Električna varnost
a) Priključni vtič električnega orodja se mora prilegati v vtičnico. Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne uporabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje električnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi površinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara.
c) Električna orodja zaščitite pred dežjem ali vla- go. Vdor vode v električno napravo poveča tvega- nje električnega udara.
d) Priključnega voda ne uporabljajte za nošenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Priključnega voda ne približujte vročini, olju, ostrim robovom ali premikajočim se delom. Poškodovani ali zamotani priključni vodi povečujejo tveganje električnega udara.
e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne vode, ki so primerni za zunanje območje. Uporaba podaljševalnega voda, ki je primeren za zunanje območje, zmanjša tveganje električnega udara.
f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na okvarni tok. Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje električnega udara.
3. Varnost oseb
a) Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom. Ne uporabljajte električnega orodja, će ste utru- jeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb.
b) Nosite osebno zaščitno opremo in vedno zaščitna očala. Nošenje osebne zaščitne opreme, kot je maska za prah, nedrseči varnostni čevlji, zaščitna čelada ali zaščita sluha, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb.
c) Preprečite nenameren zagon. Prepričajte se, da je električno orodje izklopljeno, preden ga bosté priklopili na tokovno napajanje in/ali priključili akumulatorsko baterijo, ga pobrali ali nosili.
Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to privede do nesreč.
d) Preden boste vklopili električno orodje, odstranite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu električnega orodja, lahko privede do telesnih poškodb.
e) Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situacijah bolje kontrolirate.
f) Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.
g) Če je mogoče namestiti naprave za odsesavanje in lovljenje prahu, jih morate priključiti in pravilno uporabiti. Uporaba odsesavanja prahu lahko zmanjša nevarnosti, ki nastanejo zaradi prahu.
h) Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi če ste po večkratni uporabi električnega orodja popolnoma samozavestni pri njegovi uporabi. Nepazljiva uporaba lahko v delčku sekunde priveđe do hudih poškodb.
- Uporaba in ravnanje z električnim orodjem
a) Ne preobremenjujte električnega orodja. Za svoje delo uporabite temu namenjeno električno orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje.
b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.
c) Izvlecite vtič iz vtičnice in/ali odstranite snemljivo akumulatorsko baterijo, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje. S tem previdnostnim ukrepom preprečite nenamerni zagon električnega orodja.
d) Nerabljena električna orodja hranite izven do-sega otrok. Osebam, ki niso seznanjene z napravo ali niso prebrali teh navodil, ne pustite uporabljati električnega orodja. Električna orod- ja so nevarna, će jih uporabljajo neizkušene osebe.
e) Električna orodja in pribor negujte s krbnostjo. Preverite, će gibljivi deli brezhibno delujejo in se ne zatikajo, će so deli zlomljeni ali tako poškodovani, da je delovanje električnega orodja o
Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij.
f) Rezalna orodja morajo biti ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in jih je mogoče lažje voditi.
g) Električno orodje, pribor, vstavitveno orodje itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij.
h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolzke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v nepredvidljivih situacijah.
- Servis
a) Vaše električno orodje sme popravljati samo kvalificirano strokovno osebje in samo z originalnimi nadomestnimi deli. Tako je zagotovlje- no, da električno orodje ostane varno.
⚠ POZOR!
To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Osebam z medicinskimi vsadki zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb priporočamo, da se pred uporabo stroja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.
Varnostni napotki za mešalnik
a) Električno orodje držite z obema rokama na predvidenih ročajih. Če izgubite nadzor, se lahko poškodujete.
b) Pri mešanju gorljivih snovi poskrbite za zadostno prezračevanje, da ne more nastati nevarno ozračje. Hlape, ki nastajajo, lahko vdihnete ali pa jih vžgejo iskre, ki jih ustvarja električno orodje.
c) Ne mešajte živil. Električna orodja in pripadajoča vstavitvena orodja niso primerna za obdelavo živil.
d) Omrežni priključni vod se ne sme nahajati v delovnem območju. Električni kabel se lahko zaplete v mešalno palico.
e) Pazite, da posoda, v kateri mešate, stoji trdno in stabilno. Neustrezno Iksirana posoda se lahko
f) Pazite, da tekočina ne brizga na ohišje električnega orodja. Tekočina, ki vdre v električno orodje, lahko povzroči poškodbe in električni udar.
g) Sledite navodilom in varnostnim napotkom za material, ki ga mešate. Material, ki ga mešate, je lahko zdravju škodljiv.
h) Če električno orodje pade v material, ki ga mešate, takoj odklopite omrežni vtič in električno orodje predajte v pregled usposobljenim strokovnjakom. Poseganje v posodo, v kateri je električno orodje, ki je še priključeno v vtičnico, lahko privede do električnega udara.
i) Med mešanjem ne segajte z rokami v posodo, v kateri mešate, in vanjo ne vstavljajte nobenih predmetov. Če se dotaknete mešalne palice, se lahko resno poškodujete.
j) Električno orodje naj se zažene in zaustavi samo v posodi, v kateri mešate. Mešalno palico lahko nenadzorovano zanaša naokoli ali pa se lahko upogne.
Preostala tveganja
⚠ Stroj je izdelan skladno s stanjem tehnike in priznanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava ostalih tveganj.
- Nevarnost poškodb prstov in rok zaradi vrteče mešalne palice.
- Ogroženost zaradi toka, će ne uporabljate ustreznih električnih priključnih vodov.
- Kljub vsem ukrepom lahko še vedno obstajajo neočitna preostala tveganja.
- Preostala tveganja lahko minimizirate, če skupaj upoštevate varnostne napotke in namensko uporabo, ter navodila za uporabo v celoti.
6. Tehnični podatki
| Nazivna napetost | 230 V~, 50 Hz |
| Poraba moči | 1400 W |
| Število vrtljajev v prostem teku | 0–570 min ^-1 /0–760 min ^-1 |
| Nastavek mešalnika | M14 |
| Razred zaščite | II |
| Teža | 4,9 kg |
Tehnične spremembe so pridržane!
Hrup in vibracije
Vrednosti hrupa in vibracij so bile ugotovljene v skladu s standardom EN 60745.
| Raven hrupa L_pA | 89 dB |
| Nezanesljivost K_pA | 3 dB |
| Nivo moči zvoka L_WA | 100 dB |
| Negotovost K_WA | 3 dB |
Nosite zaščito za sluh.
Zaradi vpliva hrupa lahko oglušite.
Ugotovljene skupne vrednosti nihanja (vektorska vsota treh smeri) ustrezajo standardu EN 60745.
Vrednost emisij vibracij a_h = 5,673 m/s
Negotovost K = 1,5 m/s ^2
Dodatne informacije za električna orodja Opozorilo!
Navedena vrednost emisij vibracij je bila izmerjena z normiranim preizkusnim postopkom in se glede na način uporabe električnega orodja lahko spremeni in izjemoma preseže navedeno vrednost.
Navedeno vrednost emisij vibracij je mogoče uporabiti za primerjavo električnega orodja z drugim.
Navedeno vrednost emisij vibracij je mogoče uporabiti tudi za začetno oceno negativnega vpliva.
Nastajanje hrupa in vibracij omejite na minimum!
- Uporabljajte samo brezhibne naprave.
• Redno vzdržujte in čistite napravo.
• Svoj način dela prilagodite napravi. - Ne preobremenite naprave.
- Po potrebi predajte napravo v pregled.
- Izklopite napravo, ko je ne uporabljate.
- Nosite rokavice.
7. Razpakiranje
- Odprite embalažo in previdno vzemite ven izdelek.
- Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
- Preverite, ali je obseg dostave celovit.
- Preverite, ali so se izdelek in deli pribora poškodovali med transportom. V primeru reklamacij morate takoj obvestiti prevoznika. Kasnejših reklamacij ne bomo priznali.
- Po možnosti embalažo shranite do preteka garancijskega časa.
- Pred uporabo morate s pomočjo navodil za uporabo spoznati izdelek.
- Kot pribor, obrabne in nadomestne dele uporabljajte samo originalne dele. Nadomestne dele dobite pri svojem specializiranem trgovcu.
- Pri naročanju navedite našo številko artikla in tip ter leto izdelave izdelka.
⚠ OPOZORILO!
Izdelek in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!
Uporabite samo mešalno palico, ki je primerna in izdelana za material, ki se meša. Napačna mešalna palica lahko zaradi preobremenitve poškoduje naprave in povzroči nesreče!
Če želite mešalno palico sneti, jo iz pogonske grede odvijte v nasprotni smeri urinega kazalca. Palica je lahko nameščena zelo trdno v tem nastavku. V tem primeru je treba preprečiti vrtenje nastavka s ključem. (sl. 4)
9. Zagon
Vklop/izklop
Vklop (sl. 1)
Varovalo za stikalo za vklop/izklop (8) pritisnite not in jo držite pritisnjeno. Zdaj lahko stikalo za vklop/izklop (7) pritisnete not, da tako zaženete ročno mešalno napravo. Takoj ko lahko naprava začne delovati, lahko izpustite varovalo stikala za vklop/izklop (8).
Izklop (sl. 1)
Izpustite stikalo za vklop/izklop (7). Varovalo stikala za vklop/izklop (8) se istočasno samodejno izklopi.
Regulator hitrosti (sl. 1)
Z regulatorjem hitrosti (9) lahko nastavljate število vrtljajev naprave v stopnjah. Vrsta materiala za mešanje določa potrebno hitrost. Zadevne optimalne hitrosti boste najhitreje spoznali s prakso.
2-stopenjski menjalnik (sl. 1)
- Ko mešalnik potopite ali vzamete iz snovi za mešanje, delajte z nižjim številom vrtljajev. Ko je mešalnik v celoti potopljen, maksimalno povečajte število vrtljajev, da boste zagotovili zadostno hlajenje motorja.
- Med postopkom mešanja stroj vodite skozi mešalno posodo. Mešajte, dokler snov za mešanje ni popol-noma obdelana.
Področje uporabe mešalnega orodja (sl. 1)
- V levo stran zavito mešalno orodje (2a) se uporablja za redko tekoče snovi, kot npr.: barve različnih vrst, laki, lazure, paste, mase za zalivanje, bitumni, kemi-kalije, rdeči svinčev oksid (minij), cementna malta
- V desno stran zavito mešalno orodje (2b) se uporablja za gosto tekoče snovi, kot npr.: lepilna malta in pripravljena mešanica za malto, mavec, apno, cementni omet, estrih, beton, cement za ploščice, klej, kit, polnila, granulati
10. Vzdrževanje in nega
Pred vsakim vzdrževalnim in čistilnim delom:
Uporabljajte samo originalne dele. Drugi deli lahko povzročijo nepredvidljivo materialno škodo in telesne poškodbe.
Servisna dela, ki so potrebna, sme opravljati samo proizvajalec ali oddelek storitev za stranke.
Naprave shranjujte izven dosega otrok.
Če želite ohraniti funkcionalnost naprave, upoštevajte naslednje:
- prezračevalne reže morajo biti čiste in neovirane
- Prah in umazanijo odstranite s krpami ali mehko ščetko
- Stroja ne čistite s tekočo vodo ali visokotlačnimi čistilniki.
- Za plastične dele ne uporabljajte nobenih topil (bencin, alkohol itd.), ker ti lahko poškodujejo plastične dele.
• Očistite mešalne lopatice. - Mešalni aparat je opremljen z ogljenimi ščetkami. V primeru obrabe naj ogljene ščetke zamenja oddelek storitev za stranke.
Zaradi lastne varnosti redno preverjajte, ali so mešalne lopatice poškodovane. Poškodovano mešalno lopatico obvezno zamenjajte.
Redno preverjajte mešalno gred. Mešalne naprave z okvarjeno mešalno gredo ne smete več uporabljati. Napravo dajte popraviti oddelku storitev za stranke.
Informacije o servisu
Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.
Obrabni deli*: mešalna palica, oglene ščetke
Oglene ščetke - št. izdelka: 3907801002
Mešalna palica, desnosučna - št. izdelka: 5907800702
Mešalna palica. levosučna - št. izdelka: 5907800701
Nastavek mešalnika - št. izdelka: 3907801009
Nameščeni elektromotor je priključen, tako da je pripravljen za uporabo. Priključek ustreza zadevnim standardom VDE in DIN. Omrežni priključek in uporabljen podaljšek na strani kupca morata ustrezati predpisom.
- Izdelek izpolnjuje zahteve standarda EN 61000-3-11 in je zavezan posebnim pogojem za priključek. To pomeni, da uporaba na poljubnih, prosto izbirnih priključnih točkah ni dovoljena.
- Izdelek lahko ob neugodnih pogojih električnega omrežja povzroči prehodno napetostno nihanje.
- Izdelek je predviden izključno za uporabo na priključnih točkah, ki
a) ne prekoračiti največje dovoljene omrežne impedance »Z« (Zmax. = 0,25 Ω) ne presezite ali b) omogočajo neprekinjene tokovne obremenitve omrežja vsaj 100 A na fazo.
- Kot uporabnik morate zagotoviti, po potrebi s posvetovanjem z vašim podjetjem za oskrbo z električno energijo, da vaša priključna točka, na katero želite priključiti proizvod in ga uporabljati, izpolnjuje obe od zgoraj navedeni zahtevi, a) in b).
Poškodovan električni priključni vodnik
Na električnih priključnih vodih pogosto nastanejo poškodbe izolacije.
Vzroki za to so lahko:
- Otiščanci, će priključne vode speljete skozi okna ali reže vrat.
- Pregibi zaradi nepravilne pritrditve ali vodenja prikliučnih vodov.
- Rezi zaradi vožnje preko priključnih vodov.
- Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.
- Pretrgana mesta zaradi staranja izolacije.
Takih poškodovanih električnih priključnih vodov ne smete uporabljati, ker so zaradi poškodb izolacije smrtno nevarni.
Redno preverjajte, će so električni priključni vodi poškodovani. Pri tem pazite, da priključni vod pri preverjaniu ne bo visel na električnemu omrežiu.
Električni priključni vodi morajo ustrezati zadevnim do-ločilom VDE in DIN. Uporabljajte samo priključne vode z oznako H05VV-F.
Po predpisih mora biti oznaka tipa priključnega voda natisnjena na niem.
Motor na izmenični tok
- Omrežna napetost mora znašati 220–240 V\~
- Podaljševalni vodi do dolžine 25 m morajo imeti prečni prerez 1,5 kvadratnega milimetra.
Priključevanje in popravila električne opreme lahko izvajajo samo električarji.
V primeru povpraševanja morate navesti spodnje podatke:
• Vrsta toka, ki napaja motor
- Podatki tipske ploščice stroja
- Podatki tipske ploščice motorja
Če je omrežni priključni vod tega izdelka poškodovan, ga je treba zamenjati s posebej pripravljenim omrežnim priključnim vodom, ki ga lahko nabavite pri proizvajalcu ali pri njegovi službi za stranke.
12. Skladiščenje
- Celoten stroj in dodatke je treba temeljiito očistiti.
- Stroj vedno skladiščite izven dosega otrok. Postavite ga na stabilno, suho in varno mesto, na katerem ne more priti do skrajno visokih ali nizkih temperatur.
- Uskladiščen stroj zaščitite pred sončno svetlobo in ga po možnosti postavite v hlajeno območje.
- Stroja ne pokrijte z vrečo oz. ponjavo iz najlona ali plastike, ker se lahko pod njimi zbira vlažnost.
13. Odlaganje med odpadke in reciklaža
Napotki za embalažo
Embalažne materiale je mogoče reciklirati. Embalažo zavrzite okolju prijazno.
Napotki glede zakona o električnih in elektronskih napravah
Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!
- Stare baterije in akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mesto odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.
- Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.
- Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!
- Simbol prečrtanega smetnjaka pomeni, da električnih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.
- Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih:
-
Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja)
-
Prodajna mesta električnih naprav (stacionarna in spletna), će so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.
- Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od proizvajalca oddate pri njem ali na drugem pooblaščenem zbirnem mestu v vaši bližini.
- Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.
- Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.
- Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih električnih in elektronskih naprav med odpadke.
14. Pomoč pri motnjah
| Motnja Mogoč vzrok Ukrep | ||
| Motor se ne zažene | Ni omrežne napetosti (izpad električ-nega toka) | Preverite varovalke |
| Okvarjen priključni kabel | Zamenjajte kabel ali ga dajte pregledati (električarju)Okvarjenega kabla ne uporabljajte več | |
| Okvarjen motor ali stikalo | Za odpravljanje težav se obrnite na proizva-jalca ali njegovega pooblaščenega izvajalca | |
| Nenavadne vibracije | Mešalnik je okvarjen Zamenjajte mešalnik | |
| Mešalna gred je okvarjena | Za odpravljanje težav se obrnite na proizva-jalca ali njegovega pooblaščenega izvajalca | |
| Napačna zmes | Napačna obdelava. Pazite na proizvajalčeve predpise za obdelavo | |
| Naprava deluje blokirana tudi pri manjši obreme-nitvi in se eventualno samodejno izklopi. | Kabelski podaljšek je predolg ali ima premajhen presek. | Kabelski podaljšek najmanj 1,5 mm ^2 pri največ 25 m dolžine. |
| Vtičnica je predaleč od glavnega priključka in presek priključnega voda je premajhen. | Pri daljšemu kablu je presek najmanj 2,5 mm ^2 . | |
| 1 1x Šipka za mešanje |
| 2 2x Alat za mešanje K3 + K4 |
| 2x Rezervne grafitne četkice |
| 1x Viljuškasti ključ 19 mm |
| 1x Viljuškasti ključ 22 mm |
| 1x Priručnik za upotrebu |
4. Namenska upotreba
2. Električna sigurnost
a) Priključni utikač električnog alata mora da odgovara utičnici. Nije dozvoljeno obavljati nikakve izmene na utikaču. Ne upotrebljavajte utikačke adaptere zajedno s električnim alatom s uzemljenom zaštitom. Neizmenjeni utikači i odgovarajuće utičnice smanjuju opasnost od strujnog udara.
b) Izbegavajte telesni dodir s uzemljenim površinama, kao što su cevi, grejna tela, šporeti i hladnjaci. Postoji povećana opasnost od strujnog udara ukoliko ste u dodiru s uzemljenim telima.
c) Držite svoje električne alate dalje od kiše ili vlage. Prodiranje vode u električni alat povećava rizik od strujnog udara.
d) Ne koristite priključni vod da biste električni alat nosili, vešali ili utikač izvlačili iz utičnice. Držite priključni vod daleko od izvora toplote, ulja, oštrih ivica i pokretnih delova. Oštećeni ili zamršeni priključni vodovi povećavaju opasnost od strujnog udara.
e) Ako sa električnim alatom radite na otvorenom, koristite samo produžne vodove koji su namenjeni i za upotrebu na otvorenom prostoru. Upotreba produžnog voda koji je pogodan za rad na otvorenom smanjuje opasnost od strujnog udara.
f) Ako rad sa električnim alatom u vlažnim područjima nije moguće izbeći, koristite prekidač sa zaštitnom sklopkom. Upotreba zaštitne sklopke smanjuje opasnost od strujnog udara.
3. Bezbednost osoba
a) Budite pažljivi, vodite računa šta radite i ophodite se razumno tokom rada s električnim alatom. Ne upotrebljavajte električni alat ako ste umorni ili pod uticajem droge, alkohola ili lekova. Trenutak nepažnje pri upotrebi električnog alata može dovesti do ozbiljnih telesnih povreda.
b) Nosite ličnu zaštitnu opremu i uvek zaštitne naočare. Nošenje lične zaštitne opreme, kao što su maska za zaštitu od prašine, zaštitna obuća sa zaštitom od proklizavanja, zaštitni šlem ili štitni- ci za uši, u zavisnosti od vrste i načina primene električnog alata, smanjuje opasnost od telesnih povreda.
c) Sprečite nenamerno stavljanje alata u pogon. Uverite se da je električni alat isključen pre nego što ga podignete, nosite ili priključite u struju i/ili akumulator. Nesreće mogu biti neizbežne ako prilikom nošenja električnog alata držite prst na prekidaču ili pak uključen električni alat priključujete u struju.
d) Uklonite alat za podešavanje ili ključeve za zavrtnje pre nego što uključite električni alat. Alat ili ključ koji se nalazi u delu električnog alata koji se okreće može izazvati telesne povrede.
e) Izbegavajte abnormalne položaje tela. Pobrinite se da sigurno stojite i da u svako doba održavate ravnotežu. Tako ćete u neočekivanim situacijama imati bolju kontrolu nad električnim alatom.
Nosite štitnike za uši.
Dejstvo buke može da dovede do gubitka sluha.
Ukupna vrednost vibracija (vektorski zbir tri pravca) određeno u skladu sa EN 60745.
Vrednost emisije vibracija a_h=5,673 m/s^2
Nesigurnost K = 1,5 m/s ^2
Dodatne informacije za električne alate Upozorenje!
Navedena vrednost emisije vibracija je izmerena u skladu sa standardnim metodama ispitivanja i, u zavisnosti od vrste i metode načina na koji se električni alat koristi, može da se promeni, a u izuzetnim slučajevima i da bude veća od specificirane vrednosti. Navedena vrednost emisije vibracija može da se koristi za poređenje jednog električnog alata sa drugim.
Rezervni delovi / dodatna oprema Br. artikla:
Grafitne četkice 3907801002
Šipka mešalice sa obrtanjem udesno 5907800702
Šipka mešalice sa obrtanjem ulevo 5907800701
Nastavak mešalice 3907801009
Motor naizmenične struje
• Mrežni napon mora biti 220–240 V\~
- Produžni kablovi dužine do 25 m moraju biti poprečnog preseka od 1,5 kvadratnih milimetara.
Priključivanja i popravke električne opreme sme da vrši samo kvalifikovani električar.
Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.
