| Toote tüüp | Tsemendisegisti |
| Mark | Scheppach |
| Mudel | PM1400 |
| Võimsustarve | 1400 W |
| Nimipinge | 230 V ~ 50 Hz |
| Tühikäik (2 kiirust) | 0-570 min⁻¹ / 0-760 min⁻¹ |
| Segisti tööriista pesa | M14 |
| Kaitseklass | II (topeltisolatsioon) |
| Kaal | 4,9 kg |
| Helirõhu tase | 89 dB (K=3 dB) |
| Helivõimsuse tase | 100 dB (K=3 dB) |
| Vibratsiooni emissiooni väärtus | 5,673 m/s² (K=1,5 m/s²) |
| Sobivad materjalid | Värvid, mördid, liimid, krohv, lubi, tsement, betoon, pahtlid |
| Kaasasolevad segisti tüübid | Vasakpöörlemine (vedelikud), parempöörlemine (viskoossed) |
| Ülekanne | 2 mehaanilist kiirust |
| Kiirusregulaator | Pidevalt muudetav elektrooniline |
| Ohutuslüliti | Jah (lukustusega) |
| Kuluosad | Süsinikharjad, segistid |
| Hooldus | Puhasta ventilatsiooniavad, vaheta kulunud süsinikharjad |
| Hoiustamine | Kuiv koht, kaitstud ilmastiku eest, lastele kättesaamatus kohas |
| Vastavus | EL direktiivid, VDE, DIN |
Korduma kippuvad küsimused - PM1400 SCHEPPACH
Kasutajate küsimused teemal PM1400 SCHEPPACH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Tsemendisegisti PDF-formaadis tasuta! Leidke oma juhend PM1400 - SCHEPPACH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. PM1400 kaubamärgi SCHEPPACH.
KASUTUSJUHEND PM1400 SCHEPPACH
Seadmel olevate sümbolite selgitus
Käesolevas juhendis kasutatavate sümbolite ülesanne on juhtida teie tähelepanu võimalikele riskidele. Ohutussümbolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.
 | Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni! |
 | Kandke kuulmekaitset. |
 | Kandke tolmuemissiooni korral tolmukaitsemaski. |
 | Kandke kaitseprille. |
 | Kaitseklass II |
 | Toode vastab kehtivatele Euroopa direktiividele. |
 | Toode vastab kehtivatele Serbia juhistele. |
Sisukord: Lk:
- Sissejuhatus 143
- Seadme kirjeldus (joon. 1).... 143
- Tarnekomplekt 143
- Sihtotstarbekohane kasutus 143
- Üldised ohutusjuhised 144
- Tehnilised andmed.... 146
- Lahtipakkimine....146
- Kokkupanemine (joon. 2-4)....147
- Käikuvõtmine 147
- Hooldus ja hoolitsus 147
- Elektriühendus.... 148
- Ladustamine 149
- Utiliseerimine ja taaskäitlus.... 149
- Rikete körvaldamine 150
- Vastavusdeklaratsioon 266

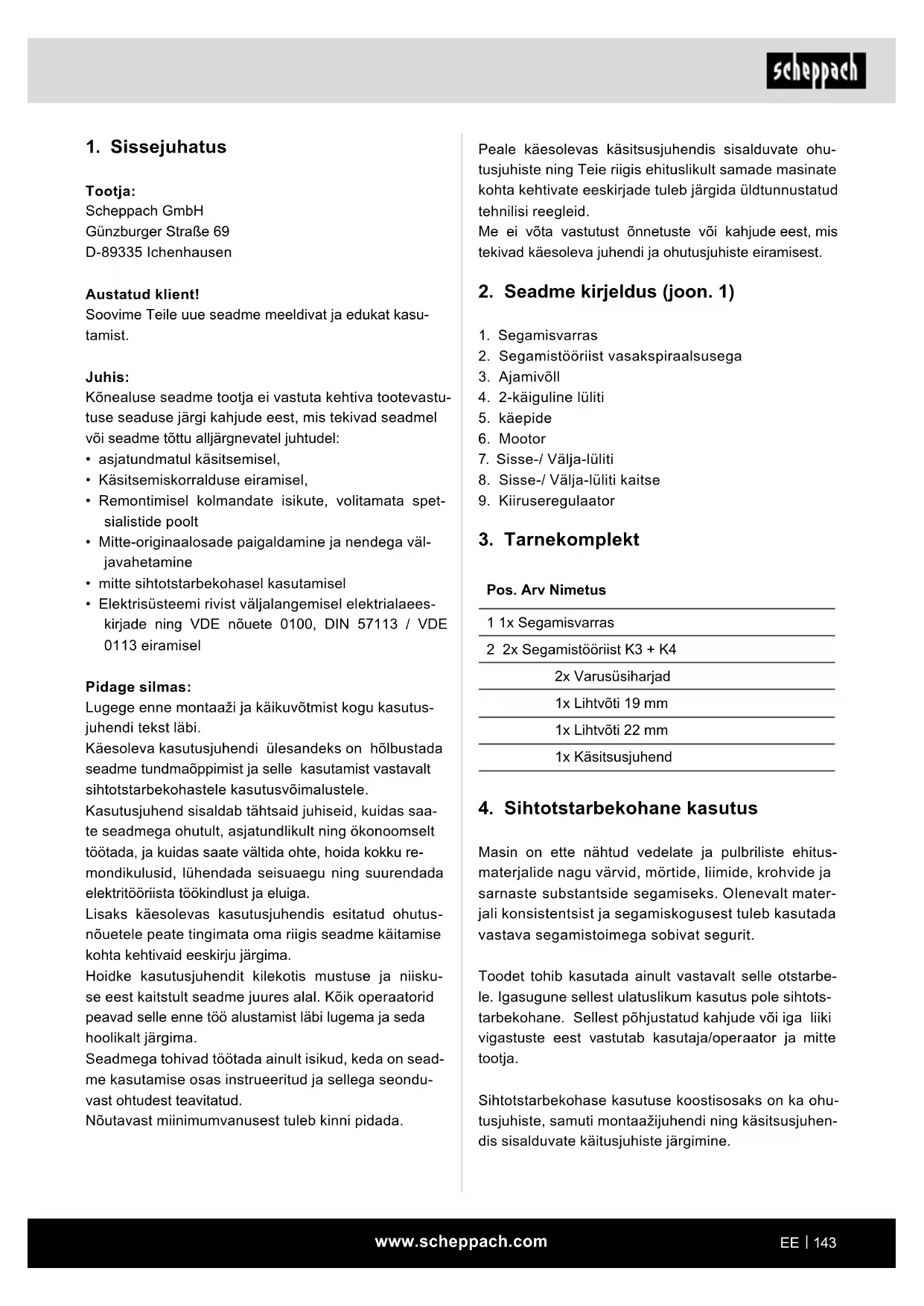

1. Sissejuhatus
Tootja:
Scheppach GmbH
Soovime Teile uue seadme meeldivat ja edukat kasutamist.
Juhis:
Kõnealuse seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:
- asjatundmatul käsitsemisel,
• Käsitsemiskorralduse eiramisel, - Remontimisel kolmandate isikute, volitamata spetsialistide poolt
- Mitte-originaalosade paigaldamine ja nendega väljavahetamine
• mitte sihtotstarbekohasel kasutamisel - Elektrisüsteemi rivist väljalangemisel elektrialaees-kirjade ning VDE nõuete 0100, DIN 57113 / VDE 0113 eiramisel
Pidage silmas:
Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.
Käesoleva kasutusjuhendi ülesandeks on hölbustada seadme tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.
Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga.
Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima.
Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult seadme juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima.
Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud.
Nõutavast miinimumvanusest tuleb kinni pidada.
Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ning Teie riigis ehituslikult samade masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.
Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.
2. Seadme kirjeldus (joon. 1)
- Segamisvarras
- Segamistööriist vasakspiraalsusega
- Ajamivöll
- 2-käiguline lüliti
- käepide
- Mootor
- Sisse-/ Välja-lüliti
- Sisse-/ Välja-lüliti kaitse
- Kiiruseregulaator
3. Tarnekomplekt
Pos. Arv Nimetus
| 1 1x Segamisvarras |
| 2 2x Segamistööriist K3 + K4 |
| 2x Varusüsiharjad |
| 1x Lihtvõti 19 mm |
| 1x Lihtvõti 22 mm |
| 1x Käsitsusjuhend |
4. Sihtotstarbekohane kasutus
Masin on ette nähtud vedelate ja pulbriliste ehitus-materjalide nagu värvid, mörtide, liimide, krohvide ja sarnaste substantside segamiseks. Olenevalt materjali konsistentsist ja segamiskogusest tuleb kasutada vastava segamistoimega sobivat segurit.
Toodet tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtots-tarbekohane. Sellest põhjustatud kahjude või iga liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.
Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ning käsitsusjuhendis sisalduvate käitusjuhiste järgimine.
Isikud, kes toodet kasutavad ja hooldavad, peavad seda tundma ning olema võimalikest ohtudest teavitatud.
Tootel teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.
Toodet tohib käitada ainult tootja originaalosadega ja originaaltarvikutega.
Tuleb pidada kinni tootja ohutus-, töö- ja hooldusees-kirjadest ning tehnilistes andmetes esitatud möötme-test.
Palun pidage silmas, et meie tooted pole konstruee-ritud kommerts-, käsitööndus- või tööstuskasutuse jaoks. Me ei võta üle pretensiooniöiguskohustust, kui toodet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.
5. Üldised ohutusjuhised
Üldised ohutusjuhised elektritööriistade kohta
⚠ HOIATUS!
Lugege kõiki ohutusjuhiseid, korraldusi, illustratsioone ja andmeid, millega see elektritööriist on varustatud.
Hooletused alljärgnevatest korraldustest kinnipidamisel vöivad pöhjustada elektrilööki, tulekahju ja/vöi raskeid vigastusi.
Hoidke köiki ohutusjuhiseid ja korraldusi tulevikuks alal.
Ohutusjuhistes kasutatav möiste "elektritööriist" kehtib vörgukäitusega elektritööriistade (vörgujuhtmega) ja akukäitusega elektritööriistade (vörgujuhtmeta) kohta.
1. Ohutus töökohal
a) Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad önnetusi põhjustada.
b) Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimis- ohtlikke vedelikke, gaase või tolme. Elektritöö- riistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.
c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu körvalejuhtimisel võite elektritööriista üle kontrolli kaotada.
2. Elektrialane ohutus
a) Elektritööriista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.
b) Vältige kehalist kontakti torude, küttesüsteemide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.
c) Kaitske elektritööriista vihma ja märja eest. Vee tungimine elektriseadmesse suurendab elektrilöögi riski.
d) Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatõmbamiseks. Kaitske ühendusjuhet kuumuse, öli, teravate servade ning liikuvate osade eest. Kahjustatud või sasitud ühendusjuhtmed suurendavad elektrilöögi riski.
e) Kui töötate elektritööriistaga öues, siis kasutage üksnes välitingimustesse sobivaid pikendusjuhtmeid. Välitingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.
f) Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.
3. Inimeste ohutus
a) Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.
b) Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.
c) Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite ja/või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriista kandmisel sõrme lülitil või ühendate sisselülitatud elektritööriista vooluvarustusega, siis võib see önnetusi põhjustada.
d) Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivõtmed. Pöörleva elektritööriista sisemuses paiknev tööriist või võti võib vigastusi põhjustada.
e) Vältige ebaharilikku kehahoiakut. Hoolitsege stabiilse seisu eest ja säilitage alati tasakaal.
Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed ja riietus pöörlevatest detailidest eemale. Avar riietus, ehted või pikad juuksed võidakse liikuvate detailide poolt kaasa haarata.
g) Kui saab monteerida tolmuimu- ja -püüdeseadiseid, siis tuleb need külge ühendada ning neid öigesti kasutada. Tolmuimusüsteemi kasutamine vöib vähendada tolmust tingitud ohte.
h) Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav. Tähelepanematu tegutsemine võib põhjustada sekundi murdosa jooksul raskeid vigastusi.
4. Elektritööriista kasutamine ja käsitsemine
a) Ärge koormake elektritööriista üle. Kasutage töötamisel antud töö jaoks ettenähtud elektri-tööriista. Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.
b) Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.
c) Tömmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.
d) Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.
e) Hoolitsege elektritööriistade ja tarvikute eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb mur-dunud või kahjustatud detaile nii, et elektritöö-riista talitlus on piiratud. Laske kahjustatud osad enne elektritööriista kasutamist remontida. Paljude önnetuste põhjus peitub halvasti hool-datud elektritööriistades.
f) Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.
g) Kasutage elektritööriista, tarvikuid, rakendustööriista jms vastavalt käesolevatele korral-dustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Elektritöö- riistade kasutamine muudeks kui ettenähtud rakendusteks vöib pöhjustada ohtlikke olukordi.
h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei võimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.
5. Teenindus
a) Laske elektritööriista remontida ainult kvali-fitseeritud erialapersonalil ja ainult originaalvaruosadega. Sellega tagatakse elektritööriista ohutuse säilimine.
⚠ TÄHELEPANU!
Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui masinat käsitsetakse.
a) Hoidke elektritööriista mölema käega selleks ettenähtud käepidemetest kinni. Kontrolli kao-tamine võib põhjustada vigastusi.
b) Hoolitsege põlemisvõimeliste ainete segamisel ohtliku atmosfääri vältimiseks piisava ventilatsiooni eest. Tekkivaid aure võidakse sisse hingata või need võivad elektritööriista poolt tekitatud sädemete tõttu süttida.
c) Ärge segage toiduaineid. Elektritööriistad ja nende rakendustööriistad pole konstrueeritud toiduainete töötlemiseks.
d) Hoidke võrguühendusjuhe tööpiirkonnast eemal. Võrgujuhe võib segamisvardasse kinni jääda.
e) Hoolitsege segamismahuti kindla ja turvalise
seisu eest. Nõuetele mittevastavalt kindlustatud
mahuti võib ootamatult liikuda.
f) Pöörake tähelepanu sellele, et vedelik ei pritsi elektritööriista korpusele. Elektritööriista sisse tunginud vedelik võib põhjustada kahjustusi ja elektrilööki.
g) Järgige korraldusi ja ohutusjuhiseid segatava materjali kohta. Segatav materjal vöib olla tervistkahjustav.
h) Kui elektritööriist kukub segatavasse materjalisse, siis tömmake vörgupistik kohe välja ja laske elektritööriist kvalifitseeritud erialapersonalil kontrollida. Jäsemete sisestamine mahutisse veel pistikupessa ühendatud elektritööriista korral vöib pöhjustada elektrilööki pöhjustada.
i) Ärge sisestage segamisprotseduuri ajal käsi segamismahutisse ega torgake sinna teisi esemeid. Kokkupuude segamisvardaga võib põh-justada tõsiseid vigastusi.
j) Laske elektritööriistal käivituda ja seiskuda ainult segamismahutis. Segamisvarras võib kontrollimatul viisil viskuda või painduda.
Jääkriskid
⚠ Masin on ehitatud tehnika arengutaseme ja tunnustatud ohutustehniliste reeglite kohaselt. Siiski võib töötamisel esineda üksikuid jääkriske.
- Sõrmede ja käte vigastamise oht pöörleva segamisvarda tõttu.
- Oht elektrivoolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
- Peale selle võivad köigist tarvitusele võetud abinõu- dest hoolimata valitseda mitteilmsed jääkriskid.
- Jääkriske saab minimeerida, kui järgitakse ohutusjuhiseid ja sihtotstarbekohast kasutust ning käsit-suskorraldust tervikuna.
6. Tehnilised andmed
Nimipinge 230 V\~, 50 Hz
| Võimsustarve 1400 W | |
| Tühikäigupöörded | 0-570 min ^-1 / 0-760 min ^-1 |
| Seguri kinnituspesa | M14 |
| Kaitseklass | II |
| Kaal | 4,9 kg |
Võimalikud tehnilised muudatused!
Müra ja vibratsioon
Müra- ja vibratsiooniväärtused määrati vastavalt EN 60745.
| Helirõhutase L_pA | 89 dB |
| Määramatus K_pA | 3 dB |
| Helivõimsustase L_WA | 100 dB |
| Määramatus K_WA | 3 dB |
Kandke kuulmekaitset.
Müra toime võib põhjustada kuulmiskadu.
Võngete üldväärtused (kolme suuna vektorsumma) määratud vastavalt EN 60745.
Vönkeemissiooni väärtus a _h = 5,673 m/s ^2
Määramatus K = 1,5 m/s ^2
Täiendav informatsioon elektritööriistade kohta Hoiatus!
Esitatud võngete emissiooniväärtust mõõdeti normitud kontrollimismeetodiga ja see võib elektritööriista kasutamise viisist ning liigist sõltuvalt muutuda ja erandjuhtudel esitatud väärtust ületada.
Esitatud võngete emissiooniväärtust saab kasutada ühe elektriseadme vördlemiseks teisega.
Esitatud vöngete emissiooniväärtust saab kasutada häirekäitumise sissejuhatavaks hindamiseks.
Piirake müra teke ja vibratsioon miinimumile!
• Kasutage ainult laitmatuid seadmeid.
- Hooldage ja puhastage seadet regulaarselt.
- Kohandage oma töötamisviis seadmele.
- Ärge koormake seadet üle.
- Laske seade vajaduse korral üle kontrollida.
- Lülitage seade välja, kui seda ei kasutata.
- Kandke kindaid.
7. Lahtipakkimine
- Avage pakend ja võtke toode ettevaatlikult välja.
- Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
- Kontrollige üle, kas tarnekomplekt on terviklik.
- Kontrollige toodet ja tarvikuosi transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid pretensioone ei tunnustata.
- Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
-
Tutvuge enne kasutamist käsitsusjuhendi alusel tootega.
-
Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate esindusest.
- Edastage tellimuste korral meie artiklinumbrid ja toote tüüp ning ehitusaasta.
⚠ HOIATUS!
Toode ja pakendusmaterjal pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-dega mängida! Valitseb allaneelamis- ja lämbumisoht!
8. Kokkupanemine (joon. 2-4)
⚠️ Tähelepanu!
Monteerige toode enne käikuvõtmist tingimata terviklikult!
1) Keerake segamisvarras (1) pääripäeva segamiselemendi (2) sisse. (joon. 2)
2) Siis kruvige kokkupandud segamisvarras ajami-võlli (3) sisse. (joon. 3).
OHT!
Kasutage ainult segamisvarrast, mis on segatava- le materjalile sobilik ja ette nähtud. Vale segamis- varras võib ülekoormamise tõttu seadet kahjusta- da ja önnetusi põhjustada!
Mahavõtmiseks keerake segamisvarras suunaga vastupäeva ajamivõllist välja. Varras võib väga tugevasti selles kinnituspesas istuda. Sel juhul tuleb kinnituspesa võtmega kaasapöörlemise vastu kindlustada. (joon. 4)
9. Käikuvõtmine
Sisselülitamine - väljalülitamine
Sisselülitamine (joon. 1)
Vajutage Sisse-/ Välja-lüliti kaitse (8) sisse ja hoidke seda vajutatult; nüüd saate käsiseguri käivitamiseks Sisse-/ Välja-lüliti (7) sisse vajutada. Kui seade töötab, võite Sisse-/ Välja-lüliti kaitsme (8) lahti lasta.
Väljalülitamine (joon. 1)
Laske Sisse-/ Välja-lüliti (7) lahti. Sisse-/ Välja-lüliti kaitse (8) lülitub samuti automaatselt välja.
Kiiruseregulaator (joon. 1)
Kiiruseregulaatoriga (9) saab seadme pöördearvu sujuvalt seadistada. Segatavate materjalide liik määrab kindlaks, milline kiirus on vajalik. Vastavalt optimaalse kiiruse öpite köige paremini praktikas selgeks.
2-käiguline käigukast (joon. 1)
Seade on varustatud 2-käigulise käigukastiga. Kui käiguvaliku lülitit ei peaks saama fikseerida, siis pöörake veidi segamisvarrast.
- Keerake käigu valimiseks lülitit (4) 180°.
- Käik: 0 min kuni 570 min ^-1
- Käik: 0 mih kuni 760 min ^-1
Rakendage lülitit ainult seisu ajal.
Värvi- ja mördiseguriga töötamine
- Seguri vahetamiseks tuleb vörgupistik välja tömma- ta.
- Töötage segumaterjalisse sukeldamisel või segumaterjalist väljavõtmisel vähendatud pöördearvuga. Tõstke pärast täielikku sukeldamist pöördearv maksimumini, et oleks tagatud mootori piisav jahutus.
- Juhtige masinat segamisprotseduuri ajal mööda segamisnõud. Segage senikaua, kuni kogu segumaterjal on täielikult läbi töötatud.
- Puhastage pärast segamistöö lõpetamist segur.
Segamistööriistade kasutusvaldkond (joon. 1)
- Vasakspiraalsusega segamistööriista (2a) kasutatakse järgmiste vedelate ainete jaoks: erinevat liiki värvid, lakid, lasuurid, kliistrid, valumassid, bituumen, kemikaalid, pliimennikud, tsemendilobrid
- Paremspiraalsusega segamistööriista (2b) kasutatakse järgmiste viskoossete ainete jaoks: liim- ja valmismördid, liimpahtlid, kips, lubi, tsementkrohv, põrandasegu, betoon, plaadiliim, liim, pahtlimass, pastad, granulaadid
10. Hooldus ja hoolitsus
Enne iga hooldus- ja puhastustööd:
• Lülitage seade välja
- Oodake ära seadme seiskumine
• Tömmake vörgupistik välja
Kasutage ainult originaalosi. Teised osad võivad põhjustada ettenägematuid kahjustusi ja vigastusi.
Sellest ulatuslikumaid parandustöid tohib läbi viia ainult tootja või klienditeenindus.
Säilitage seadmeid lastele kättesaamatult.
Järgige seadme talitlusvõime säilitamiseks järgmist:
• Hoidke ventilatsioonipilud vabad ja puhtad
- Eemaldage tolm ja mustus lapi või pehme harjaga
- Ärge puhastage masinat voolava veega ega körgsurvepesuritega.
- Ärge kasutage plastosadel lahusteid (bensiin, alkohol jne), sest need võivad plastosi kahjustada.
• Puhastage segamisvisplid. - Segamisseade on varustatud süsiharjadega. Laske ärakulumise korral süsiharjad klienditeeninduses välja vahetada.
Kontrollige enda ohutuse huvides segamisvisplit regulaarselt kahjustuste suhtes. Vahetage kahjustatud segamisvispel viivitamatult välja.
Kontrollige regulaarselt segamisvölli. Defektse segamisvölliga segamisseadet ei tohi enam kasutada. Laske seade klienditeeninduses remontida.
Teenindus-informatsioon
Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.
Kuluosad*: segamisvispel, süsiharjad
* ei sisaldu tingimata tarnekomplektis!
Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.
Varuosad / tarvikud
Süsiharjad - artikli-nr: 3907801002
Segamisvispel paremspiraalsusega
- artikli-nr: 5907800702
Segamisvispel vasakspiraalsusega
- artikli-nr: 5907800701
Vispel - artikli-nr: 3907801009
11. Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele.
- Toode vastab EN 61000-3-11 nõuetele ja allub eriühendamistingimustele. See tähendab, et vabalt valitavate ühenduspunktide kasutamine pole lubatud.
- Toode võib ebasoodsate võrguolude korral ajutisi pingekõikumisi põhjustada.
- Toode on ette nähtud kasutamiseks eranditult ühen-duspunktide küljes, mis
a) ei ületa maksimaalselt lubatud võrguimpedantsi „Z” (Zmax = 0,25 Ω) või
b) on võrgu püsivoolukoormatavusega vähemalt 100 A iga faasi kohta.
- Te peate kasutajana kindlaks tegema, vajaduse korral oma energiavarustusettevõttega konsulteerides, et ühenduspunkt, mille kaudu soovite toodet käitada, vastab ühele nõuetest a) või b).
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.
Nende põhjusteks võivad olla:
- Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
- Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
- Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
- Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
- Praod isolatsiooni vananemise töttu.
Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste töttu elu- ohtlikud.
Kontrollige elektriühendusjuhtmed regulaarselt kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühendusjuhtmeid.
Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.
Vahelduvvoolumootor
• Vörgupinge peab olema 220 - 240 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlöikega 1,5 ruutmillimeetrit.
Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.
Küsimuste korra esitage palun järgmised andmed:
- mootori vooluliik
• masina tüübisildi andmed - mootori tüübisildi andmed
Ühendusliik X
Kui toote võrguühendusjuhe saab kahjustada, siis tu- leb see asendada spetsiaalselt eelkoostatud võrgu- ühendusjuhtmega, mis on saadaval tootja või tema klienditeeninduse kaudu.
12. Ladustamine
- Kogu masin ja tarvikud tulevad põhjalikult puhas-tada.
- Ladustage masinat alati lastele kättesaamatult. Pange stabiilses asendis kuiva ja kindlasse kohta püsti, kus ei saa tekkida äärmiselt kõrgeid või äär-miselt madalaid temperatuure.
- Kaitske ladustatavat masinat päikesekiirguse eest, võimaluse korral pange püsti pimedasse kohta.
- Ärge mähkige masinat kilest kottide või tentide sisse, sest seal võib niiskus tekkida.
13. Utiliseerimine ja taaskäitlus
Juhised pakendi kohta
Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.
Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta
Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi ko-gumisse või utiliseerimisse!
- Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
- Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
- Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
- Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.
- Vanad elektri- ja elektroonikaseadmed saab järgmistes kohtades tasuta ära anda:
- Avalik-õiguslikud utiliseerimis- või kogumispunk-tid (nt kommunaalsed toormejaamad)
- Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda yabatahtlikult.
- Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.
- Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.
- Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.
- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.
14. Rikete kõrvaldamine
| Rike Võimalik põhjus Abinõu | ||
| Mootor ei käivitu | Võrgupinge puudub (voolukatkestus) | Kontrollige kaitse üle |
| Ühenduskaabel defektne | Vahetage kaabel välja või laske kaabel üle kontrollida (elektrispetsialist)Ärge kasutage enam defektseid kaableid | |
| Mootor või lüliti defektne | Pöörduge probleemi kõrvaldamiseks tootjavõi tema nimetatud firma poole | |
| Ebatavalised vibratsioonid | Segamisvispel defektne Vahetage segamisvispel välja | |
| Segamisvõll defektne | Pöörduge probleemi kõrvaldamiseks tootjavõi tema nimetatud firma poole | |
| Vale segumaterjal | Vale töötlemine. Järgige tootja töötlusees-kirju | |
| Seade käivitub, kuid blo-keerub väikesel koormusel ja lülitub võib-olla auto-maatselt välja. | Pikenduskaabel liiga pikk või liiga väikese ristlõikega. | Pikenduskaabel vähemalt 1,5 mm2 maksi-maalsel pikkusel 25 m. |
| Pistikupesa peühendusest liiga kaugel ja ühendusjuhtme ristlõige liiga väike. | Pikema kaabli puhul - ristlõige vähemalt 2,5 mm2. | |
Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.
