BRUKSANVISNING SG2500I SCHEPPACH

SE Inverter-elgenerator | Översättning av originalbruksanvisningen.... 193

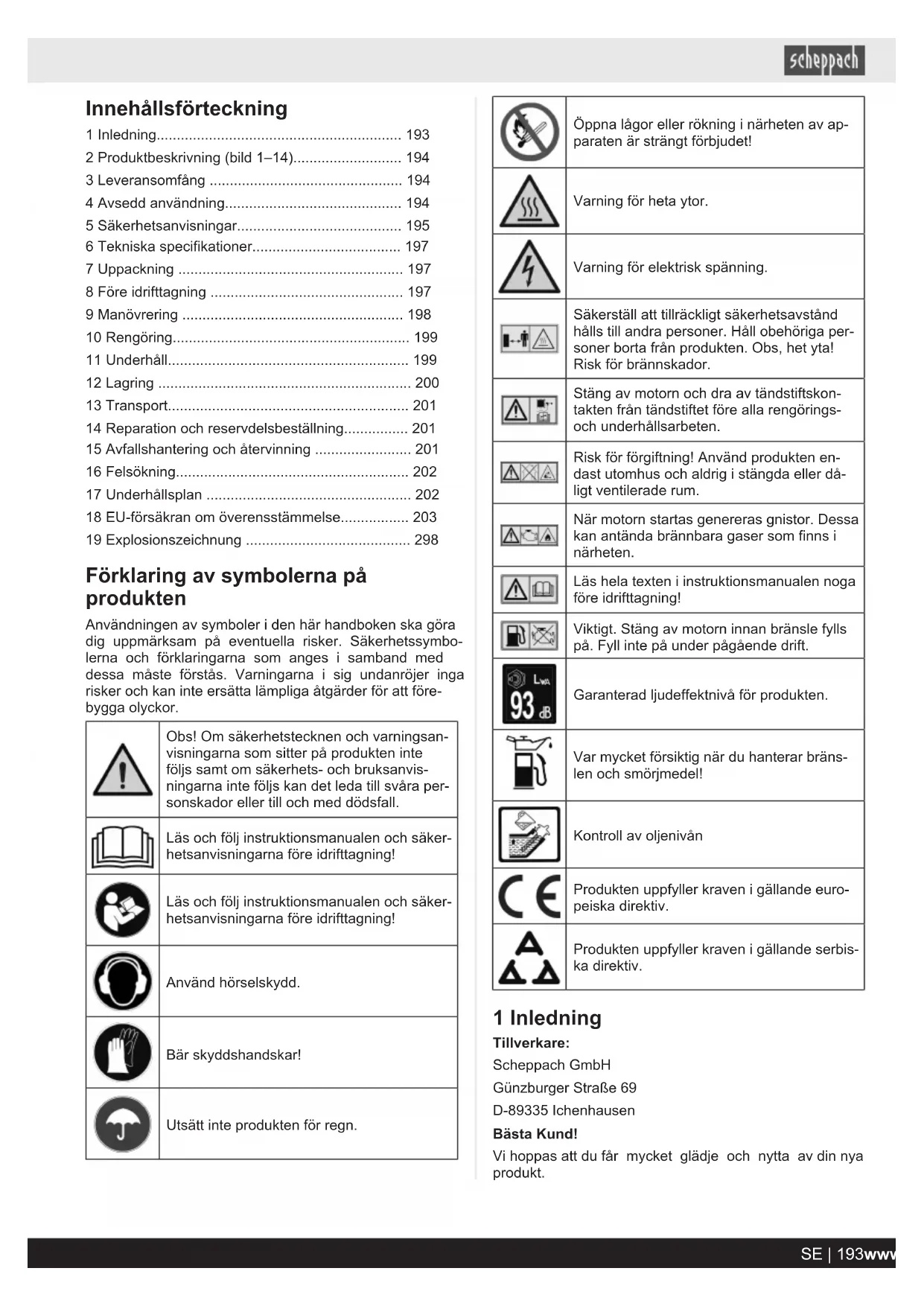

Innehållsförteckning

1 Inledning.... 193

2 Produktbeskrivning (bild 1–14).... 194

3 Leveransomfång 194

4 Avsedd användning.... 194

5 Säkerhetsanvisningar.... 195

6 Tekniska specifikationer.... 197

7 Uppackning 197

8 Före idrifttagning 197

9 Manövrering 198

10 Rengöring.... 199

11 Underhåll.... 199

12 Lagring 200

13 Transport....201

14 Reparation och reservdelsbeställning.... 201

15 Avfallshantering och återvinning 201

16 Felsökning.... 202

17 Underhållsplan 202

18 EU-försäkran om överensstämmelse...... 203

Förklaring av symbolerna på produkten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgårder för att förebygga olyckor.

	Obs! Om säkerhetstecknen och varningsanvisningarna som sitter på produkten inte följs samt om säkerhets- och bruksanvisningarna inte följs kan det leda till svåra personskador eller till och med dödsfall.
	Läs och följ instruktionsmanualen och säkerhetsanvisningarna före idrifttagning!
	Läs och följ instruktionsmanualen och säkerhetsanvisningarna före idrifttagning!
	Använd hörselskydd.
	Bär skyddshandskar!
	Utsätt inte produkten för regn.

	Öppna lågor eller rökning i närheten av apparaten är strängt förbjudet!
	Varning för heta ytor.
	Varning för elektrisk spänning.
	Säkerställ att tillräckligt säkerhetsavstånd hålls till andra personer. Håll obehöriga personer borta från produkten. Obs, het yta! Risk för brännskador.
	Stäng av motorn och dra av tändstiftskontakten från tändstiftet före alla rengörings- och underhållsarbeten.
	Risk för förgiftning! Använd produkten endast utomhus och aldrig i stängda eller dåligt ventilerade rum.
	När motorn startas genereras gnistor. Dessa kan antända brännbara gaser som finns i närheten.
	Läs hela texten i instruktionsmanualen noga före idrifttagning!
	Viktigt. Stäng av motorn innan bränsle fylls på. Fyll inte på under pågående drift.
	Garanterad ljudeffektnivå för produkten.
	Var mycket försiktig när du hanterar bränslen och smörjmedel!
	Kontroll av oljenivån
	Produkten uppfyller kraven i gällande euro-peiska direktiv.
	Produkten uppfyller kraven i gällande serbis-ka direktiv.

1 Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya produkt.

Anvisning:

Tillverkaren av denna produkt ansvarar enligt gällande produktansvar inte för skador som kan uppstå på produkten eller genom produkten:

• Felaktig behandling
- Om instruktionsmanualen inte följs
- Reparationer genom utomstående, obehöriga fack-specialister
- Vid byte och montering av reservdelar som inte är original
• Felaktig användning

Observera följande:

Driftanvisningen är en del av den här produkten.

Den innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med produkten. Den informerar om hur du undviker faror, håller nere reparationskostnader, minskar stilleståndstider, och ökar produktens tillförlitlighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller produktens användning i ditt land.

Bekanta dig med alla användnings- och säkerhetsanvisningar innan du börjar använda produkten. Kör produkten endast enligt beskrivningen och för de angivna användningsområdena. Förvara driftanvisningen väl och låt alla dokument följa med om produkten lämnas vidare till tredje part.

2 Produktbeskrivning (bild 1–14)

1. Bärhandtag
2. Tanklock
3. Motorkåpa
4. Tändstiftskåpa
5. Snörstart
6. Driftsindikering
7. Överbelastningsindikering
8. Oljevarningsindikering
9. 230 V\~ eluttag (2x)
10. Energisparknapp
11. USB-anslutning (2x)
12. Jordningsskruv
13. På-/Av-knapp med choke
14. Tratt
15. Tändstiftsnyckel
16. Oljemätsticka
17. Vingskruv
18. Luftfilterlock
19. Luftfilter
20. Tändstift
21. Tändstiftskontakt
22. Bränsleinsats
23. Nivåmarkering

3 Leveransomfång

Antal Beteckning

1 x Elgenerator
1 x Tändstiftsnyckel
1 x Tratt
1 x Instruktionsmanual

4 Avsedd användning

Elgeneratorn är lämplig för produkter som föreskriver drift med en 230 V\~ växelspänningskälla. När det gäller hus- hållsprodukter och elektroniska produkter, kontrollera lämpligheten med de uppgifter som lämnats av tillverka- ren.

Produkten får endast användas på avsett sätt. Varje användning därutöver är inte ändamålsenlig. För alla sorts skador eller personskador som uppstår om detta inte respekteras ansvarar användaren/operatören och inte tillverkaren.

I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i bruksanvisningen.

Personer som använder och underhåller produkten måste veta hur den fungerar och känna till möjliga risker.

Vid förändringar på produkten undantas tillverkaren helt från ansvar och skador som beror på detta.

Produkten får bara användas med originaldelar och originaltillbehör från tillverkaren.

Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.

Observera att våra produkter inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när produkten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

Förklaring av signalorden i bruksanvisningen

FARA

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till livshotande eller allvarlig personskada.

! WARNING

Signalord för att känneteckna en tänkbart farlig situation som, om den inte undviks, kan leda till allvarlig personskada.

! VAR FÖRSIKTIG

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till en mindre eller måttlig personskada.

OBS

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till materiella skador på produkten eller egendom/innehav.

5.1 Allmänna säkerhetsanvisningar

OBS

Obs!

Vid användning av produkter måste vissa säkerhetsåtgärder följas för att undvika personskador och sakskador. Läs noga igenom instruktionsmanualen/säkerhetsanvisningarna. Om du lämna över produkten till någon annan person, lämna då även över instruktionsmanualen/säkerhetsanvisningarna. Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa beskrivningen och säkerhetsinstruktionerna.

• Barn ska skyddas genom att man ser till att de håller säkerhetsavständ till strömalstraren.
• Bränsle är brännbart och lättantändligt. Fyll inte på under drift. Fyll inte på vid rökning eller i närheten av öppen eld. Spill inget bränsle.
• Vissa delar av kolvförbränningsmotorn är heta och kan orsaka brännskador. Varningsanvisningarna på strömalstraren ska följas.

FARA

Risk för förgiftning

Avgaser, bränslen och smörjmedel är giftiga. Avgaser får inte andas in.

OBS

Brandrisk

Bränsle och bränsleångor är lättantändliga resp. explosiva.

• Motoravgaser är giftiga. Strömalstraren får inte köras i oventilerade utrymmen. Om strömalstraren ska användas i väl ventilerade utrymmen måste avgaserna ledas direkt ut i det fria via en avgasslang samt ytterligare krav på skydd mot brand och explosion följas. Även om en avgasslang används kan giftiga avgaser läcka ut. På grund av brandrisken får avgasslangen aldrig riktas mot brännbara material.
• Strömalstrare ska endast användas upp till sin nominella effekt under de nominella omgivningsvillkoren. Effekten måste minskas om strömalstrarna används under förhållanden som inte motsvarar referensförhållandena enligt ISO 8528-8:2016, 7.1 och när motorns eller generatorns avsvalning är påverkad, till exempel som resultat av användning i begränsade områden.
• Inga ändringar får göras på strömalstraren.
• Varvtalet som förinställts av tillverkaren får inte ändras. Strömalstraren eller anslutna apparater kan skadas.
• Använd aldrig strömalstraren i rum med lättantändliga material.

OBS

Heta ytor!

Risk för brännskador, rör inte avgassystem och drivaggregat.

OBS

Använd hörselskydd!

Använd lämpligt hörselskydd när du är i närheten av apparaten.

• Vidrör inga rörliga eller varma delar. Avlägsna inga skyddsanordningar.
• Endast originaldelar får användas vid underhåll och som tillbehör.
• Reparations- och skötselarbeten får endast utföras av teknisk personal.
• Skydda dig mot faror förknippade med elektricitet.

- Ta aldrig i strömalstraren med våta händer.

- Vid arbete utomhus ska bara för ändamålet tillåtna och märkta förlängningskablar (H07RN) användas.

- Strömalstraren får aldrig användas vid regn eller snöfall.

- Stäng alltid av motorn vid transport och tankning.

- Töm inte tanken i närheten av öppen låga, eld eller gnistbildning. Rök inte!

- Det är förbjudet att använda strömalstraren under åskväder – Risk för blixtnedslag!

- Ställ strömalstraren på ett säkert och jämnt underlag. Det är förbjudet att vrida, tippa eller byta plats under användningen.

- Ställ strömalstraren på minst 1 m avständ från väggar eller andra anslutna apparater.

- De angivna värdena för ljudeffektnivå (LwA) och ljudtrycksnivå (LpA) som anges i tekniska datan beskriver emissionsnivåer och är inte nödvändigtvis säkra arbetsnivåer. Eftersom det finns ett samband mellan utsläpp och immissionsnivåer kan de inte på ett tillförlitligt sätt inte användas för att bestämma nödvändiga, ytterligare försiktighetsåtgärder. Faktorer som påverkar arbetskraftens aktuella immissionsnivå inkluderar arbetsrummets egenskaper, andra bullerkällor, luftburet buller etc. som t.ex. antalet maskiner och andra angränsande processer samt den tid operatören utsätts för buller. Dessutom kan den tillåtna immissionsnivån skilja sig från land till land.

Ändå kommer denna information att kunna ge operatören av maskinen möjligheten att genomföra en bättre bedömning av risker och faror. Då och då ska akustiska mätningar ske efter installationen för att fastställa ljudtrycksnivån.

- Beakta föreskrifterna för elsäkerhet som gäller platsen där strömalstraren används.

5.2 Elsäkerhet

- Före användning ska generatoraggregatet och dess elektriska utrustning (inklusive ledningar och insticksanslutningar) kontrolleras för att säkerställa att ingen defekt föreligger.

- Elgeneratoraggregatet får inte anslutas till andra strömkällor, exempelvis allmännyttiga energibolags strömförsörjning. I särskilda fall när en reservförbindelse till befintliga elektriska system avses får denna bara utföras av en behörig elektriker som måste ta hänsyn till skillnaderna mellan utrustningen som använder det offentliga elnätet och driften av strömalstraren. Enligt denna del av ISO 8528 måste skillnaderna anges i instruktionsmanualen.

• Skyddet mot elektrisk stöt beror på kretsbrytarna som är exakt avstämda mot elgeneratoraggregatet. Om en skyddsbrytare måste bytas ska den bytas mot en kretsbrytare med samma dimensionerings- och effektegenskaper.
• På grund av höga mekaniska belastningar ska endast robusta gummislangledningar (enligt IEC 60245-4) eller likvärdig utrustning användas.
• Om förlängningsledningar eller mobila distributionsnät används får motständsvärdet inte överskrida 1,5 Ω. Som riktvärde gäller att totallängden för ledningar inte ska överskrida 60 m för ett tvärsnitt på 1,5 mm², vid ett tvärsnitt på 2,5 mm² ska 100 m inte överskridas.

WARNING

Följ föreskrifterna för elsäkerhet som gäller på platsen där strömalstraren används.

WARNING

Beakta kraven och försiktighetsåtgärderna i händelse av återförsörjningen av en anläggning med en strömalstrare beroende på denna anläggnings skyddsåtgärder och de tillämpliga riktlinjerna.

5.3 Hantering av bränsle

OBS

Använd endast 95-oktanig E10-bensin som bränsle.

FARA

Livsfara!

Bränsle är giftigt och mycket lättantändligt.

• Förvara bränsle endast i behållare som är avsedda för detta (dunkar).
• Tankbehållarens lock ska alltid skruvas på korrekt och dras åt ordentligt.
• Av säkerhetsskäl ska bränsletanks- och andra tankläs bytas ut om de är skadade.
• Håll bränsle borta från gnistor, öppen låga, konstanta lågor, värmekällor och andra antändningskällor. Rök inte!
• Tanka bara utomhus och rök inte under tankningen.
• Stäng av förbränningsmotorn före tankningen och låt den kylas av.
• Fyll på bränsle innan motorn startas. Öppna inte tanklåset eller fyll på bränsle medan motorn är igång eller omedelbart efter att produkten har stängts av.
• Öppna tanklåset försiktigt och långsamt. Avvakta tryckutjämning och ta först därefter av tanklocket.
• Använd en lämplig tratt eller ett påfyllningsrör för att tanka så att inget bränsle kan rinna ut på förbränningsmotor och hus.

Fyll inte på för mycket i bränsetanken!

- För att ge bränslet plats för utvidgning, fyll aldrig bränsletanken över underkanten av påfyllningsstosen. Beakta extra uppgifter i förbränningsmotorns användningsinstruktion.

• Om bränsle har runnit över får förbränningsmotorn startas först när de ytor som förorenats av bränsle är rengjorda. Alla antändningsförsök måste undvikas tills bränsleångorna har avdunstat (torka torrt).
  • Torka alltid upp utspillt bränsle.
• Byt kläder om bränsle har spillts på dem.
• Tanklocket ska alltid skruvas på korrekt efter varje tankning och dras åt ordentligt. Produkten får inte tas i drift utan påskruvat originaltanklock.
• Kontrollera av säkerhetsskäl bränsleledning, bränsletank och tanklås regelbundet beträffande skador, åldring (sprödhet), att allt sitter ordentligt fast och otäta ställen och byt ut dem vid behov.
• Tanken får bara tömmas utomhus.
• Använd aldrig dryckesflaskor eller liknande för att avfallshantera eller förvara drivmedel t.ex. bränsle. Personer, i synnerhet barn, kan förledas att dricka ur dem.
• Förvara aldrig produkten med bränsle i tanken inomhus i en byggnad. Bränsleångor som uppstår kan komma i kontakt med öppen låga eller gnistor och antändas.
• Ställ inte produkt och bränslebehållare i närheten av värmesystem, värmestrålare, svetsaggregat och andra värmekällor.

FARA

Explosionsrisk!

Om en defekt fastställs på tanken, tanklocket eller på bränsleförande delar (bränsleledningar) måste förbränningsmotorn ställas av.

Därefter ska en fackhandlare kontaktas.

Kvarstående risker

Elverktyget har tillverkats enligt senaste tekniska rön och vedertagna säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.
• Trots alla vidtagna åtgärder kan det finnas restrisker som inte är uppenbara.
• Restrisker kan minimeras genom att säkerhetsanvisningar och ändamålsenlig användning liksom bruksanvisningen beaktas i sin helhet.
• Undvik att starta produkten oavsiktligt.
• Håll händerna borta från arbetsområdet när produkten är i drift.

- Oavsiktlig igångsättning av produkten.

- Beakta de fastställda underhålls- och säkerhetsanvisningarna i instruktionsmanualen.

WARNING

Elverktyget alstrar ett elektromagnetiskt fält under drift. Under vissa förhållanden kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

6 Tekniska specifikationer

Elgenerator Digital inverter
Skyddstyp IP23M
Kontinuerlig effekt P_n (COP)(230 V) (S1)	1,6 kW
Max. effekt P_max (230 V)(S2 5 min)	2,0 kW
Märkspänning U_n	2 x 230 V~
Märkström I_n	7 A (230 V~)
Märkström I_n	2 x 2,1 A (USB)
Frekvens F_n	50 Hz
Effektklass G1
Effektfaktor φ 1
Kvalitetsklass A
Konstruktionstyp drivmotor 4-takt 1 cylinder, luftkyld
Slagrum 79 cm3
Max. effekt (motor) 2,2 kW / 3 PS
Bränsle 95-oktanig E10-bensin
Tankvolym 4,1 l
Motorolja typ 15W40
Oljemängd (ca.) 350 ml
Förbrukning vid full belastning 1,27 l/h
Vikt 17,5 kg
Temperatur max. 40 °C
Max. uppställningshöjd (ö.h.) 1000 m
Tändstift	A7RTC

Med förbehåll för tekniska ändringar!

Driftläge S1 (kontinuerlig drift)

Driftläge S2 (korttidsdrift)

Produkten får köras med den angivna effekten under kort tid (5 min).

WARNING

Buller kan ha allvarlig inverkan på din hälsa. Om maskinbullret överskrider 85 dB ska du och personer som befinner sig i närheten bära lämpligt hörselskydd.

Information om bullerutveckling uppmätt enligt tillämpliga standarder (EN ISO 3744:1995, ISO 8528-10:1998):

Ljudtryck L_pA	71,6 dB
Ljudeffekt L_wA	91,6 dB
Mätosäkerhet K_pA	1,13 dB

7 Uppackning

WARNING

Produkten och förpackningsmaterialet är inga leksaker!

Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

• Öppna förpackningen och ta ut produkten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera produkten och tillbehör för transportskador. Rapportera eventuella skador omedelbart till transportföretaget som levererade produkten. Senare reklamationer kan inte behandlas.
• Om möjligt, förvara förpackningen fram till utgången av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp av instruktionsmanualen.
• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
• Ange våra artikelnummer och produkttyp samt tillverkningsår vid beställningar.

8 Före idrifttagning

Elsäkerhet

Före användning ska elgeneratorn och dess elektriska utrustning (inklusive ledningar och insticksanslutningar) kontrolleras för att säkerställa att ingen defekt föreligger.

Anslut aldrig elgeneratorn till elnätet (eluttaget).

Längden på ledningarna till förbrukaren ska hållas så korta som möjligt.

WARNING

Hälsorisk!

Inandning av bränsle-/smörjoljeångor och avgaser kan leda till allvarliga hälsoskador, medvetslöshet och i extremfall till dödsfall.

• Andas inte in bränsleångor/smörjoljeångor eller avgaser.
• Använd bara produkten utomhus.

OBS

Produktskada!

Om maskinen drivs utan eller med för lite motor- och växellådsolja kan detta leda till skador på motorn.

- Fyll på bränsle och olja före idrifttagning. Maskinen levereras utan motor- eller växellådsolja.

OBS

Miljöskador!

Utläckande olja kan smutsa ner miljön längsiktigt. Vätskan är mycket giftig och kan snabb leda till förorening av vattnet.

– Fyll endast på/töm ut olja på jämn, fasta ytor.
- Använd en påfyllningsstos eller tratt.
- Samla upp avtappad olja i ett lämpligt kärl.
- Torka upp utspilld olja noggrant och avfallshantera trasorna enligt lokala föreskrifter.
- Avfallshantera olja enligt lokala föreskrifter.

Nödvändigt verktyg:

* = ingår inte obligatoriskt i leveransomfånget!

Kontroll före användning

• Kontrollera motorns alla sidor avseende olje- eller bränsleläckage.
• Kontrollera motoroljenivån.
• Kontrollera bränslenivån – bränsletanken ska vara minst halvfull.
• Kontrollera luftfilterskicket.
• Kontrollera bränsleledningarnas skick.
• Var observant beträffande tecken på skador.
• Kontrollera att alla skyddskåpor är monterade och alla skruvar, muttrar och bultar är åtdragna.
• Se till att produkten har god ventilation.
• Övertyga dig om att tändstiftskontakten är ansluten till tändstiftet.
• Ta bort en eventuellt ansluten förbrukare.

8.1 Jordningsskruv (12) (bild 3)

OBS

Elstöt!

– Använd ingen blank tråd för att jorda.

– Produkten måste vara säkert jordad.

En jordning av huset är nödvändig för avledningen av elektrostatiska uppladdningar. Anslut härvid en kabel på ena sidan till elgeneratorns jordskruv (12) och på andra sidan till extern jord (till exempel jordspett).

8.2 Fyll på olja (bild 7+ 8)

OBS

Produkten levereras utan motorolja. Före idrifttagning måste olja fyllas på. Använd SAE 15W-40-olja för detta.

Kontrollera oljenivån regelbundet före varje idrifttagning. För låg oljenivå kan skada motorn.

1. Ställ produkten på en jämn, plan yta.
2. Ta bort motorkåpan (3) genom att skruva ut båda skruvarna med en stjärnskruvmejsel.
3. Skruva ut oljemätstickan (16).
4. Fyll motorn med motorolja med hjälp av en tratt (14). Observera max. påfyllningsmängden på 350 ml. Fyll försiktigt på olja fram till påfyllningsrörets underkant.
5. Torka av oljemätstickan (16) med en ren, luddfri trasa.
6. Sätt tillbaka oljemätstickan (16) utan att skruva fast mätstickan igen och kontrollera sedan oljenivån.
7. Oljenivån måste ligga inom den mellersta markeringen på oljemätstickan.
8. Fyll på rekommenderad mängd olja om oljenivån är för låg (max. 350 ml total påfyllningsmängd).
9. Skruva sedan in oljemätstickan (16) igen.
10. Sätt dit motorkåpan (3) och fixera den genom att dra åt båda skruvarna igen.

8.3 Fyll på bränsle

! FARA

Brand- och explosionsrisk!

Bränsle kan antändas vid påfyllning och eventuellt explodera. Detta leder till allvarliga brännskador eller dödsfall.

• Stäng av motorn och låt den kylas av.
• Håll värme, lågor och gnistor borta.
  • Fyll bara på bränsle utomhus.
  • Bär skyddshandskar.
• Undvik hud- och ögonkontakt.
• Starta maskinen med ett avständ på minst 3 meter från bränslepåfyllningsstället.
• Var uppmärksam på otätheter. Starta inte motorn om bränsle läcker ut.

OBS

Produkten levereras utan bränsle. Därför måste bränsle fyllas på före idrifttagning. Använd 95-oktanig E10-bensin.

1. Skruva upp tanklocket (2) och fyll på maximalt 4,1 l 95-oktanig E10-bensin i tankbehållaren med hjälp av tratten (14).
2. Var noga med att bränsletanken inte blir överfull (be- akta nivåmarkeringen (23)!) och att inget bränsle spills ut. Använd bränslefilterinsats (22). Torka genast upp utspillt bränsle och vänta tills bränsleångorna har för flyktigats (antändningsrisk).
3. Förslut tanklocket (2).

OBS

Tanka i ett väl ventilerat område när motorn är stoppad. Om motorn var i drift omedelbart före, låt den först svalna. Tanka aldrig motorn i en byggnad där bränsleångorna kan komma i kontakt med lågor eller gnistor. Bränsle är ytterst brandfarligt och explosivt. Det finns risk för brännskador och andra allvarliga skador vid hantering av bränsle.

9 Manövrering

9.1 Starta motorn (bild 5, 6)

! FARA

Risk för förgiftning!

Använd produkten endast utomhus och aldrig i stängda eller dåligt ventilerade rum.

1. Ställ därefter ventilationen på tanklocket (2) på "ON".
2. Ställ Till-/Från-brytaren (13) i läge "RUN".
   Energisparbrytaren (10) måste vara på "OFF".

Anvisning:

I "kallt" tillstånd:

OBS

Låt aldrig startvajern slungas tillbaka av sig själv. Detta kan leda till skador.

1. Ställ Till-/Från-brytaren (13) i läge "Choke".
2. Dra nu snabbt i snörstarten (5) tills motorn startar. Om motorn inte skulle starta upprepar du förloppet.
3. Flytta, efter start av motorn (efter ca 15–30 sekunder), Till-Från-brytaren (13) från läge "CHOKE" till läge "RUN". (Bild 6)
4. Om motorn trots flera försök inte startar, läs kapitlet 16.

ANVISNING

Vid höga yttertemperaturer kan det hända att man måste starta elgeneratorn utan choke även när motorn är kall!

I "varmt" tillstånd:

1. Ställ Till-/Från-brytaren (13) i läge "RUN".
2. Dra nu snabbt i snörstarten (5). Produkten bör starta efter maximalt 2 drag. Om produkten fortfarande inte startar, upprepa förloppet som beskrivs under "Start i kallt tillstånd".

ANVISNING

När motorn startas för första gången krävs det flera försök innan bränslet transporteras från tanken till motorn.

1. Flytta, efter start av motorn (efter ca 15–30 sekunder), Till-Från-brytaren (13) från läge "CHOKE" till läge "RUN". (Bild 6)

9.2 Stanna motorn

Låt elgeneratorn vara igång en kort stund (cirka 30 sekunder) utan belastning innan den stängs av så att den kan efterkyla. Stäng härvid av de anslutna förbrukarna.

1. Ställ Till-/Från-brytaren (13) i läge "OFF".
2. Koppla bort strömavtagarna från produkten.
3. Ställ därefter ventilationen på tanklocket (2) på "OFF".

9.3 Driftindikering (6) (bild 3)

Driftsindikeringen är aktiv när motorn är igång.

9.4 Överlastindikering (7) (bild 3)

Överlastningsskyddet blir aktivt vid för stor effektminskning och kopplar från 230 V\~eluttagen (9).

1. Stäng av produkten enligt beskrivningen i 9.2.
2. Koppla bort strömavtagarna från produkten.

9.5 Oljevarningsindikering (8) (bild 3)

Indikeringen aktiveras vid för låg oljenivå och inaktiveras så snart oljenivån är tillräcklig.

Om oljenivån är för låg tänds oljevarningsindikeringen (8) under startförsöket. Fyll på motorolja enligt beskrivningen i 8.2 och upprepa startförloppet.

9.6 Avstängningsautomatik för olja

Avstängningsautomatiken för oljan utlöser när det finns för lite motorolja. Oljevarningsindikatorn (8) börjar blinka när det finns för lite olja i motorn. Varningslampan börjar lysa när oljemängden har underskridit säkerhetsmängden. Motorn stänger automatiskt av sig efter en kort stund. Det går inte att starta igen förrän motorolja har fyllts på (se kapitel 8.2).

9.7 Energisparbrytare (10) (bild 3)

Ställ energisparknappen i läge "ON" för reducing av bränsleförbrukningen (10) i tomgång.

Energisparbrytaren (10) måste vara avstängd om elektriska produkter som behöver en hög startström är anslutna, som till exempel en kompressor. Även om elgeneratorn startas måste energisparbrytaren inledningsvis vara på "OFF".

9.8 USB-anslutning (11) (bild 3)

Denna elgenerator är utrustad med två USB-anslutningar. De kan till exempel utnyttjas för laddning av smartphones.

10 Rengöring

- Stäng av motorn före alla rengörings- och underhållsarbeten.

OBS

Risk för brännskador!

Vänta tills produkten har svalnat innan rengörings- eller underhållsarbeten utförs.

OBS

Lämna nedsmutsat underhållsmaterial och drivmedel till ett samlingsställe för detta.

• Se till att skyddsutrustningar, ventilationsöppningar och motorhus är så fria från damm och smuts som möjligt. Torka av produkten med en ren trasa*, eller blås ren den med tryckluft* med lågt tryck. Vi rekommenderar att produkten rengörs direkt efter varje användning.
• Rengör produkten regelbundet med en fuktig trasa* och lite såpa. Använd inga rengörings- eller lösningsmedel. De skulle kunna angripa produktens plastdelar. Se till att inget vatten kan hamna i produktens inre.

* = ingår inte obligatoriskt i leveransomfånget!

11 Underhåll

WARNING

Använd alltid skyddshandskar och munskydd vid underhåll!

Nödvändigt verktyg:

• Uppsamlingsbehållare*
  • Kopparträdborste*
• Bladmått*

* = ingår inte obligatoriskt i leveransomfånget!

11.1 Underhållsplan

Följande underhållsintervall måste följas för att säkerställa störningsfri drift enligt beskrivningen i Underhållsplan.

OBS

Vid första idrifttagning måste motorolja och bränsle fyllas på.

11.2 Kontrollera oljenivån (bild 5+6)

1. Gå till väga enligt beskrivningen i 8.2.

11.3 Oljebyte

Byt motorolja efter de första 20 drifttimmarna, sedan efter varje 50:e drifttimme eller var tredje månad.

Bytet av motorolja bör genomföras med driftvarm motor.

1. Ställ produkten på en jämn, plan yta.
2. Ta bort motorkåpan (3) enligt beskrivningen i 8.2.
3. Ställ fram en uppsamlingsbehållare.
4. Öppna oljemätstickan (16) och låt varm motorolja tappas ur i uppsamlingsbehållaren genom att luta elgeneratorn.
5. Fyll på ny motorolja (ca 0,35 l).
6. Skruva in oljemätstickan (16) igen.
7. Avfallshantera den gamla oljan korrekt.

11.4 Rengör luftfiltret (bild 7)

OBS

Risk för skador!

Att använda motorn utan, eller med ett skadat, filterelement kan leda till motorskador.

- Kör aldrig motorn utan, eller med ett skadat, luftfilterelement. Smuts blir kvar i motorn och orsakar allvarliga motorskador.

Rengör luftfilter (19) var 50:e drifttimme och byt om det behövs.

1. Ta bort motorkäpan (3).
2. Ta bort vingskruven (17).
3. Fäll upp luftfilterlocket (18).
4. Ta av luftfiltret (19).
5. Starka rengöringsmedel eller bensin får inte användas till filtrets rengöring.
6. Rengör elementen genom att knacka ur dem på en jämn yta. Tvätta med tvålvatten vid kraftig nedsmutsning, spola ur med rent vatten och låt lufttorka.
7. Hopsättningen sker i omvänd ordningsföljd.

11.5 Kontrollera tändstift (20) (bild 11+12)

OBS

Byt endast tändstiftet när motorn är kall!

Kontrollera tändstiftets nedsmutsning första gången efter 20 drifttimmar och rengör det med en kopparträdsborste vid behov. Underhåll sedan tändstiftet var 50:e drifttimmte.

1. Öppna tändstiftskåpan (4).
2. Dra av tändstiftskontakten (21) med en vridande rörelse.
3. Ta bort tändstiftet (20) med den bifogade tändstiftsnyckeln (15).
4. Ta bort eventuell smuts från tändstiftets sockel (20).
5. Kontrollera tändstiftet (20) visuellt. Ta bort ev. avlagringar med en stålborste.
6. Kontrollera tändstiftsspalten. Ställ in elektrodavständet till 0,6–0,7 mm med ett bladmätt.
7. Hopsättningen sker i omvänd ordningsföljd.

ANVISNING

Ett löst tändstift kan överhettas och skada motorn. Och om du drar åt tändstiftet för hårt kan gångan i cylinder-huvudet skadas.

11.6 Rengör bränslefilterinsatsen (22) (bild 13+14)

Anvisning:

Bränslefilterinsatsen är en filterkopp som sitter direkt under tanklocket och filtrerar allt påfyllt bränsle.

1. Ställ Till-/Från-brytaren (13) i läge "OFF".
2. Öppna tanklocket (2).
3. Ta bort bränslefilterinsatsen (22) och nivåmarkeringen (23). Rengör den i icke-antändligt lösningsmedel eller ett lösningsmedel med hög flampunkt.
4. Sätt in bränslefilterinsatsen (22) med nivåmarkeringen (23) igen.
5. Stäng tanklocket (2).

12 Lagring

FARA

Brand- och explosionsrisk!

Vid lagring av produkten i närheten av möjliga antändningskällor kan det uppstå en brand eller en explosion. Detta leder till allvarliga brännskador eller dödsfall.

– Åtgärda möjliga antändningskällor som t.ex. ugnar, varmvattensberedare med gas, gastorkare osv.

OBS

Risk för skador!

Om produkten inte lagras korrekt kan det leda till allvarliga motorskador.

- Förvara produkten skyddad från smuts, damm och fukt.

Nödvändigt verktyg:

• Bränsleutsugningspump*
• Uppsamlingsbehållare*
  * = ingår inte obligatoriskt i leveransomfånget!

12.1 Förbereda för förvaring

WARNING

Töm inte ut bränsle inomhus, nära eld eller vid rökning. Gasångor kan orsaka explosion eller brand.

1. Töm bränsletanken med en bränsleutsugningspump.
2. Starta motorn och låt motorn gå tills återstående bränsle är förbrukat.
3. Lagra bränsle i behållare som är avsedda för detta än-damål.
4. Gör ett oljebyte efter varje säsong.
5. För att göra detta, ta bort den gamla motoroljan från den varma motorn och fyll på den med ny.
6. Ta bort tändstiftet (20).
7. Använd en oljekanna för att fylla på cirka 20 ml olja i cylindern.
8. Dra långsamt i startvajern så att oljan skyddar cylindern inuti.
9. Skruva tillbaka tändstiften (20) (bild 12).
10. Förvara produkten på en väl ventilerad plats eller ort.

12.2 Tappa ur bränsle med en bränsleutsugningspump (bild 13)

Vid lagring under en längre tid måste bränslet tappas ur.

1. Håll en uppsamlingsbehållare under bränsleutsugningspumpens slang.
2. Skruva upp tanklocket (2) och ta av det.
3. Ta bort bränslefilterinsatsen (22).
4. Skjut in bränsleutsugningspumpens slang i bränsletanken och tappa ur bränslet helt med hjälp av bränsleutsugspumpen.
5. Sätt in bränslefilterinsatsen (22) igen.
6. Skruva fast tanklocket (2) igen.

13 Transport

Förbereda för transport

1. Töm bränsletanken i en tillåten behållare med en bränsleutsugningspump.
2. Låt motorn, om den fungerar, gå tills allt bränsle är förbrukat.
3. Tappa ut motoroljan från den varma motorn.
4. Ta bort tändstiftskontakten från tändstiftet.
5. Säkra produkten mot att glida med t.ex. spännband.
6. Produkten kan lyftas och förflyttas med handtaget.

14 Reparation och reservdelsbeställning

Efter reparation eller underhåll, övertyga dig om att alla säkerhetsrelaterade delar är fästa och i perfekt skick. Förvara delar med risk för skador utom räckhåll för andra människor och barn.

OBS

Enligt lagen om produktansvar tas inget ansvar för skador orsakade av felaktiga reparationer eller om originaldelar inte används.

Kontakta kundtjänst eller auktoriserad fackpersonal. Detsamma gäller tillbehör.

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på förstasidan.

Anslutningar och reparationer

Anslutningar och reparationer av elektrisk utrustning får endast utföras av behöriga elektriker.

14.1 Reservdelsbeställning

Vid beställning av reservdelar ska följande uppgifter anges:

• Modellbeteckning
• Artikelnummer
• Uppgifter på typskylten

14.2 Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Tändstift, luftfilter

* = ingår inte i leveransomfånget!

15 Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.
• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:

• Offentliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)

• Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbiuder detta.

• Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.
• Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.

- Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverkarens kundservice angående detta.

- Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

Kommun- eller stadsförvaltningen kan ge information om hur uttjänta apparater kasseras.

Bränsle och oljor

• Bränsletanken och behållaren med motorolja måste tömmas innan produkten avfallshanteras!
• Bränsle och motorolja ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!
• Tomma olje- och bränslebehållare måste avfallshanteras miljövänligt.

16 Felsökning

Den följande tabellen innehåller felsymtom och beskriver hur de kan avhjälpas om din produkt någon gång inte skulle arbeta som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt så kontaktar du din serviceverkstad.

Störning Möjliga orsaker Åtgärd

Motorn kan inte startas Avstängning	ingsautomatiken för oljan aktiveras	Kontrollera oljenivå, fyll på motorolja
	Tändstiftet sotigt Rengör tändstiftet eller byt det
	Inget bränsle Fyll på bränsle
	Luftfilter smutsigt Rengör eller	byt luftfiltret
Elgeneratorn har för lite eller ingen spänning.	Elektronik defekt Kontakta fackhandlare
	Överströmsskyddsbrytare har löst ut	Starta om elgeneratorn, reducera förbrukaren
	Luftfilter smutsigt Rengör eller	byt luftfiltret

17 Underhållsplan

Följande underhållsintervall måste följas för att säkerställa störningsfri drift.

Obs! Vid första idrifttagning måste motorolja och bränsle fyllas på.

	Före varje användning	Efter en drifttid på 20 timmar	Efter en drifttid på 50 timmar	Efter en drifttid på 300 timmar
Kontroll av motoroljan	X
Byte av motoroljan		Första gången, sedan var 50:e timme	X
Kontroll av luftfiltret	X			Byt ev. filterinsatsen
Rengöring av luftfiltret			X
Okulärbesiktning på produkten	X
Rengöring av tändstiften			Avständ: 0,6–0,7 mm, byt ev.
Kontroll och återinställning av gasspjället				X*
Rengöring av cylinderhuvudet				X*
Ställa in ventilspelet				X*
Obs: Punkterna "X" ska endast genomföras hos ett auktoriserat fackföretag.

18 EU-försäkran om överensstämmelse

Översättning från försäkran om överensstämmelse i original

Tillverkare:

Scheppach GmbH

Vi förklarar under eget ansvar att produkten som beskrivs här överensstämmer med gällande riktlinjer och standarder.

Märke: SCHEPPACH

Art.-beteckning: Inverter-elgenerator – SG2500i

Art.nr 5906226901

EU-direktiv:

2014/30/EU, 2006/42/EG, 2011/65/EU*, 2000/14/EG_2005/88/EG, 2016/1628/EU

* Föremålet för försäkran ovan överensstämmer med bestämmelserna i Europaparlamentets och rådets direktiv 2011/65/EU av den 8 juni 2011 om begränsning av användningen av vissa farliga ämnen i elektriska och elektroniska produkter.

2000/14/EG_2005/88/EG - Bilaga: VI

Garanterad ljudeffektnivå (L _WA ): 93 dB

Uppmätt ljudeffektnivå (L _WA ): 91,6 dB

Anmält organ: Notified Body:

TÜV Rheinland LGA

Products GmbH,

Tillystraße 2,

90431 Nürnberg

Nummer: 0197

2016/1628/EU

Ansvarig för dokumentationen:

Niko Vraschek

Günzburger Str. 69

Forklaring av symbolene på produktet

Brukerveiledningen er del av produktet.

Bruk egnet hørselsvern när du befinner deg i nærheten av produktet.

- Hold hendene dine unna arbeidsområdet när produktet er i drift.

1. Slå av produktet som beskrevet under avsnitt 9.2.
2. Koble strømavtakerne fra produktet.

9.5 Oljevarselindikator (8) (fig. 3)

11.2 Kontroll av oljenivået (fig. 5+6)

12.2 Tapp av drivstoff med en drivstoffsugepumpe (fig. 13)

Ved lagring over en lengre periode må drivstoffet tappes ut.

Målt lydeffektnivå (LWA): 91,6 dB

Oppnevnt instans: Notified Body:

TÜV Rheinland LGA

Products GmbH,

Tillystraße 2,

90431 Nürnberg

Nummer: 0197

2016/1628/EU

Utslipp. Nr: e24*2016/1628*2018/989SHB2/P*0438*01

Uppenbara brister ska rapporteras inom 8 dagar från att varan har erhållits, annars mister köparen samtliga anspråk på grund av sådana brister. Vi lämnar garanti för våra maskiner vid korrekt behandling under den lagstadgade garantitiden från och med leverans på så sätt att vi utan kostnad byter alla maskindelar som inom denna tid eventuellt blir obrukbara på grund av påvisade material- eller tillverkningsfel. För delar som inte själva tillverkar lämnar vi endast den garanti som våra garantianspråk gentemot underleverantörerna tillåter. Köparen står för kostnaderna att sätta i de nya delarna. Retur- och kompensationsanspråk samt övriga skadeersättningsanspråk är uteslutna.

Takuu FI
