NAUDOJIMO INSTRUKCIJA SG2500I SCHEPPACH

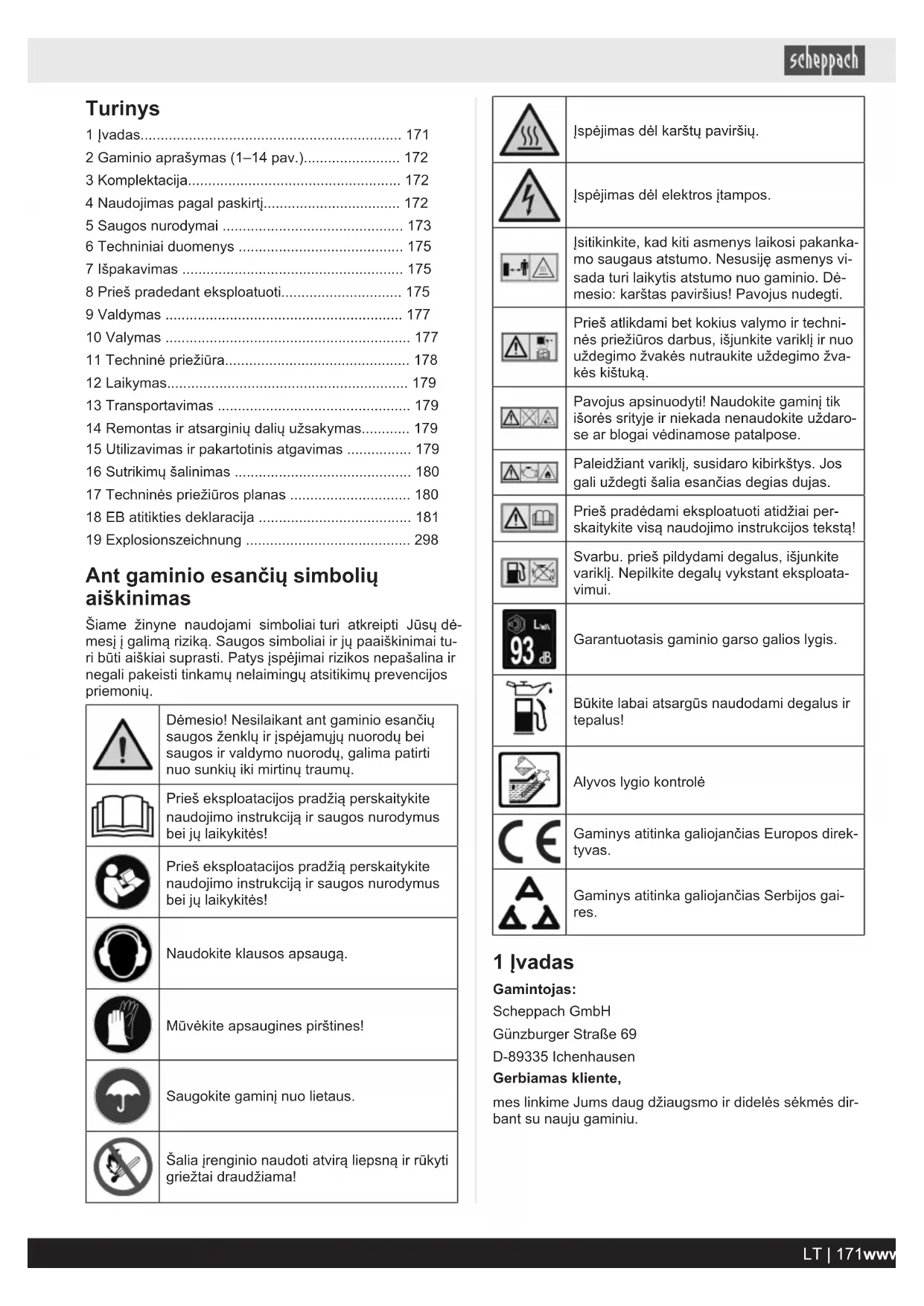

LT Generatorius su keitikliu | Originalios eksploatavimo instrukcijos vertimas.... 171

2 Gaminio aprašymas (1–14 pav.).... 172

3 Komplektacija....172

4 Naudojimas pagal paskirtj.... 172

5 Saugos nurodymai 173

6 Techniniai duomenys 175

7 Išpakavimas 175

8 Prieš pradedant eksploatuoti.... 175

9 Valdymas 177

10 Valymas 177

11 Techninė priežiūra.... 178

12 Laikymas.... 179

13 Transportavimas 179

14 Remontas ir atsarginių dalių užsakymas...... 179

15 Utilizavimas ir pakartotinis atgavimas 179

16 Sutrikimų šalinimas 180

17 Techninės priežiūros planas 180

18 EB atitikties deklaracija 181

Ant gaminio esančių simbolių aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir jų paaiškinimai turi būti aiškiai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Dėmesio! Nesilaikant ant gaminio esančių saugos ženklų ir įspėjamųjų nuorodu bei saugos ir valdymo nuorodu, galima patirti nuo sunkių iki mirtinų traumų.
	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Naudokite klausos apsaugą.
	Mūvėkite apsaugines pirštines!
	Saugokite gaminį nuo lietaus.
	Šalia įrenginio naudoti atvirą liepsną ir rūkyti griežtai draudžiama!

	Įspėjimas dėl karštų paviršių.
	Įspėjimas dėl elektros įtampos.
	Įsitikinkite, kad kiti asmenys laikosi pakanka-mo saugaus atstumo. Nesusiję asmenys vi-sada turi laikytis atstumo nuo gaminio. Dė-mesio: karštas paviršius! Pavojus nudegti.
	Prieš atlikdami bet kokius valymo ir techni-nės priežiūros darbus, išjunkite variklj ir nuo uždegimo žvakės nutraukite uždegimo žva-kės kištuką.
	Pavojus apsinuodyti! Naudokite gaminį tik išorės srityje ir niekada nenaudokite uždaro-se ar blogai vėdinamose patalpose.
	Paleidžiant variklj, susidaro kibirkštys. Jos gali uždegti šalia esančias degias dujas.
	Prieš pradėdami eksploatuoti atidžiai per-skaitykite visą naudojimo instrukcijos tekstą!
	Svarbu. prieš pildydami degalus, išjunkite variklj. Nepilkite degalų vykstant eksploata-vimui.
	Garantuotasis gaminio garso galios lygis.
	Būkite labai atsargūs naudodami degalus ir tepalus!
	Alyvos lygio kontrolė
	Gaminys atitinka galiojančias Europos direk-tyvas.
	Gaminys atitinka galiojančias Serbijos gai-res.

1 Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dir- bant su nauju gaminiu.

Nuoroda:

pagal galiojantj Atsakomybės už gaminį įstatymą šio ga- minio gamintojas neatsako už žalą, kuri atsiranda šiame gaminyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
• naudojant ne pagal paskirtj,

Atkreipkite dèmesj:

naudojimo instrukcija yra šio gaminio dalis.

Joje pateikiamos svarbios nuorodos, kaip su gaminiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti gaminio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis gaminio eksploatavimui galiojančių taisyklių.

Prieš naudodami gaminj, susipažinkite su visomis gaminio naudojimo ir saugos nuorodomis. Eksploatuokite gaminj tik, kaip aprašyta, ir nurodytoms naudojimo sritims. Laikykite naudojimo instrukciją saugioje vietoje ir, perduodami gaminj tretiesiems asmenims, kartu perduokite ir visa dokumentaciją.

2 Gaminio aprašymas (1–14 pav.)

1. Nešimo rankena
2. Bako dangtelis
3. Variklio uždangalas
4. Uždegimo žvakės uždangalas
5. Paleidiklis su apsauginiu lynu
6. Darbinis indikatorius
7. Perkrovos indikatorius
8. Įspėjamasis alyvos indikatorius
9. 230 V\~ kištukinis lizdas (2x)
10. Energijos taupymo jungiklis
11. USB jungtys (2x)
12. Jžeminimo varžtas
13. lj./išj. jungiklis su „Choke“
14. Piltuvas
15. Uždegimo žvakės raktas
16. Alyvos rodyklé
17. Sparnuotasis varžtas
18. Oro filtro dangtelis
19. Oro filtras
20. Uždegimo žvakė
21. Uždegimo žvakės kištukas
22. Degalų filtro jdėklas
23. Pripildymo lygio žyma

3 Komplektacija

Kiekis Pavadinimas

1 x Elektros generatorius
1 x Uždegimo žvakės raktas
1 x Piltuvas
1 x Naudojimo instrukcija

4 Naudojimas pagal paskirti

Elektros generatorius skirtas naudoti gaminiams, kurie skirti eksploatuoti prijungus prie 230 V\~ kintamosios įtampos šaltinio. Tinkamumą buitiniams ir elektroniniams gaminiams patikrinkite pagal atitinkamus gamintojo nurodymus.

Gaminj leidžiama naudoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Naudojimo pagal paskirti dalis taip pat yra saugos nurodymu, montavimo instrukcijos ir naudojimo instrukcijoje pateiktu eksploatavimo nurodymu laikymasis.

Asmenys, kurie gaminj naudoja ir atlieka jo techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus.

Atlikus gaminio modifikacijas, už su tuo susijusią żalą ga- mintojas neatsako.

Gaminj leidžiama eksploatuoti tik su gamintojo originaliomis dalimis ir priedais.

Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.

Atkreipkite dėmesį į tai, kad mūsų gaminiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai gaminys naudo-jamas komercinėse, amatininkų arba pramoninėse įmonė-se arba panašiems darbams.

Signalinių žodžių aiškinimas naudojimo instrukcijoje.

PAVOJUS

Signalinis žodis, žymintis tiesioginę pavojingą situaciją, kurios nevengiant pasekmė bus mirtini arba sunkūs sužalojimai.

⚠️ ISPĖJIMAS

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti mirtini arba sunkūs sužalojimai.

! ATSARGIAI

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė bus lengvi arba vidutinio sunkumo sužalojimai.

DÉMESIO

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti gaminio arba turto / nuosavybės apgadini-mas.

5 Saugos nurodymai

5.1 Bendrieji saugos nurodymai

DÉMESIO

Dèmesio!

Naudojant gaminius, būtina laikytis saugos reikalavimų, kad būtų išvengta sužalojimų ir pažeidimų. Todėl atidžiai perskaitykite šią naudojimo instrukciją / saugos nurodymus. Jei gaminį turite perduoti kitiems asmenims, visada perduokite kartu ir šią naudojimo instrukciją / saugos nurodymus. Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

• Vaikus reikia apsaugoti, laikantis saugaus atstumo iki generatoriaus.
• Degalai yra degūs ir lengvai užsiliepsnoja. Nepilkite jų vykstant eksploatavimui. Nepilkite degalų, jei rūkoma arba šalia atviros ugnies. Neišliekite degalų.
• Kai kurios stūmoklinio vidaus degimo variklio dalys yra labai karštos ir gali sukelti nudegimus. Atsižvelkite j įspėjamąsias nuorodas ant generatorinio agregato.

PAVOJUS

Pavojus apsinuodyti

Išmetamosios dujos, degalai ir tepimo medžiagos yra labai nuodingos. Išmetamujų dujų negalima įkvėpti.

DÉMESIO

Gaisro rizika

Degalai ir degalu garai lengvai užsidega arba sprogsta.

• Variklio išmetamosios dujos yra nuodingos. Generatorinio agregato negalima eksploatuoti nevėdinamose patalpose. Jei generatorinį agregatą reikia eksploatuoti gerai vėdinamose patalpose, išmetamąsias dujas per išmetamųjų dujų žarną reikia nukreipti tiesiai į lauka, taip pat būtina laikytis papildomų reikalavimų, susijusių su apsauga nuo ugnies ir sprogimo. Net ir naudojant išmetamųjų dujų žarną gali išeiti nuodingų išmetamųjų dujų. Dėl gaisro pavojaus išmetamųjų dujų žarnos nenukreipkite į degias medžiagas.
• Generatorinius agregatus galima jkrauti tik iki jų vardinės galios normaliomis aplinkos sąlygomis. Jei generatorinis agregatas naudojamas sąlygomis, kurios neatitinka bazinių sąlygų pagal ISO 8528-8:2016, 7.1, ir neigiamai veikiamas variklio arba generatoriaus aušinimas (pavyzdžiui, eksploatuojant užblokuotose srityse), galią reikia sumažinti.
• Neatlikite jokių generatorinio agregato modifikacijų.
• Nekeiskite gamintojo iš anksto nustatyto sūkių skaičiaus. Gali būti pažeistas generatorinis agregatas arba prijungti prietaisai.
• Niekada neeksploatuokite generatorinio agregato patalpose su labai degiomis medžiagomis.

DÉMESIO

Karšti paviršiai!

pavojus nudegti. Nesilieskite prie išmetamujų dujų sistemos ir pavaros agregato.

DÈMESIO

Naudokite klausos apsaugą!

Kai esate šalia gaminio, naudokite tinkamą ausų apsaugą.

• Nelieskite mechaniškai judinamų arba karštų dalių. Nenuimkite apsauginių dangčių.
• Techninei priežiūrai ir priedams leidžiama naudoti tik originalias dalis.
• Remonto ir nustatymo darbus leidžiama atlikti tik jga-liotam kvalifikuotam personalui.

- Apsisaugokite nuo elektros keliamų pavojų.

- Niekada nelieskite generatorinio agregato šlapiomis rankomis.

- Naudokite lauke tik tam skirtus ir atitinkamai pažymėtus ilginamuosius kabelius (H07RN).

- Niekada neeksploatuokite generatorinio agregato lyjant lietui arba sningant.

- Transportuodami ir pildami degalus visada išjunkite variklj.

- Netuštinkite bako šalia atviros šviesos, ugnies ar ki-birkščių. Nerūkykite!

- Naudoti generatorinj agregatą siaučiant audrai draudžiama – žaibo smūgio pavojus!

- Parūpinkite generatoriniam agregatui saugią ir lygią vietą. Sukti ir versti arba keisti stovėjimo vietą eksplo-atuojant draudžiama.

- Statykite generatorinį agregatą ne mažesniu nei 1 m atstumu iki sienu arba prijungtu prietaisų.

- Ties tokiais techniniais duomenimis, kaip garso galios lygis (LwA) ir garso slėgio lygis (LpA), nurodytos vertės – tai emisijos lygiai ir néra priverstinai saugūs darbo lygiai. Kadangi tarp emisijos ir imisijos lygių yra sąsaja, jų negalima naudoti, norint patikimai nustatyti galimai reikalingas, papildomas atsargumo priemones. Esamą darbinės jėgos imisijos lygį veikiantys veiksniai apima darbinės patalpos savybes, kitus triukšmo šaltinius, ore sklindantį garsą ir t. t., pvz., mašinų ir kitų besiribojančių procesų skaičių bei laikotarpį, kurį operatorių veikia triukšmas. Leistinas imisijos lygis skirtingose šalyse gali skirtis. Tačiau ši informacija mašinos eksploatuotojui turi su teikti galimybę geriau įvertinti riziką ir pavojus. Norint nustatyti garso slėgio lygį, įrengus reikėtų atlikti akustinius matavimus.

- Atsižvelkite j vietos, kurioje naudojami generatoriniai agregatai, elektros saugos reikalavimų.

5.2 Elektros irangos sauga

• Prieš naudojant reikėtų patikrinti generatorių ir jo elektros įrangą (įskaitant linijas ir kištukines jungtis), siekiant įsitikinti, kad nėra defektų.

• Generatorinio agregato negalima jungti prie kitų srovės šaltinių, pavyzdžiui, elektros tiekimo įmonės elektros srovės tiekimo šaltinio. Ypatingais atvejais, kai su esamomis elektros sistemomis pageidaujama rezervinės jungties, ją leidžiama prijungti tik kvalifikuotam elektrikui, kuris turi atsižvelgti į skirtumus tarp eksploatuojamos įrangos, kuri naudoja viešajį elektros srovės tinklą, ir generatorinio agregato eksploatavimo. Pagal šią ISO 8528 dalį skirtumus reikia nurodyti naudojimo instrukcijoje.

• Apsauga nuo elektros smūgio priklauso nuo apsauginių jungiklių, kurie pritaikyti būtent generatoriniam agregatui. Jei apsauginį jungiklį reikia pakeisti, tam reikėtų naudoti apsauginį jungiklį, pasižymintį tomis pačiomis skaičiuotinėmis ir galios savybėmis.

• Dél didelès mechaninés apkrovos reikétų naudoti tik atsparias gumines žarnų sąrankas (pagal IEC 60245-4) arba lygiavertę įrangą.
• Jei naudojami ilginamieji laidai arba mobilieji skirstomieji tinklai, varžos vertė neturi viršyti 1,5 Ω. Kaip orientacinė vertė galioja, kad bendras 1,5 mm² skerspjūvio laidų ilgis neturėtų viršyti 60 m, esant 2,5 mm² skerspjūviui – 100 m.

ISPÉJIMAS

Laikykitės vietos, kurioje naudojami generatoriniai agregatai, elektros saugos reikalavimų.

JSPÉJIMAS

Jei jrenginys vél maitinamas generatoriniais agregatais, atsižvelkite i reikalavimus ir atsargumo priemones, pri- klausomai nuo šio jrenginio apsaugos priemonių ir tai- komų reglamentų.

5.3 Elgsena su degalais

DÉMESIO

kaip degalus naudokite tik „Super E10“ benziną.

PAVOJUS

Pavojus gyvybei!

Degalai yra nuodingi ir labai degüs.

• Laikykite degalus tik tam skirtose talpyklose (kanis-truose).
• Degalų bakų užsukamus dangtelius tinkamai užsukite ir užveržkite.
• Saugumo sumetimais, esant pažeidimui, pakeiskite degalų baką ir kitus užsukamus bako dangtelius.
• Laikykite degalus toliau nuo kibirkščių, atviros liepsnos, nuolatinės liepsnos, šilumos ir kitų uždegimo šaltinių. Nerūkykite!
• Pilkite degalus tik lauke ir pildami degalus nerūkykite.
• Prieš pildami degalus, išjunkite variklj ir leiskite jam atvesti.
• Prieš paleisdami variklj, pripildykite degalų. Veikiant varikliui arba iš karto po to, kai išjungiamas gaminys, negalima atidarinėti užsukamo bako dangtelio arba papildyti degalų.
• Atidarykite užsukamą bako dangtelį atsargiai ir lėtai. Palaukite, kol išsilygins slėgis, ir tik tada atsargiai nuimkite bako dangtelį.
• Norėdami pripilti degalu, naudokite piltuvą arba pildymo vamzdį, kad degalu negalėtų išbėgti ant vidaus degimo variklio ir korpuso.

Neperpildykite degalų bako!

• Kad deglams liktu vietos plëstis, niekada nepildykite degalu bako virš apatinio pripildymo atvamzdžio krašto. Atsižvelkite j papildomus duomenis vidaus degimo variklio naudojimo instrukcijoje.
• Jei degalų išbėgo, vidaus degimo variklj paleiskite tik išvalę degalais užterštą plotą. Mėginkite bet kokio bandymo uždegti, kol išgaruos degalų garai (išvalykite sausai).
• Visada išvalykite išlietus degalus.
• Jei degalų pateko ant drabužių, juos reikia pakeisti.
• Po kiekvieno degalų pylimo proceso tinkamai užsukite bako dangtelį ir užveržkite. Neužsukus originalaus bako dangtelio, gaminį pradėti eksploatuoti draudžiama.
• Saugumo sumetimais reguliariai tikrinkite degalų tiekimo vamzdyną, degalų baką, užsukamą bako dangtelį ir jungtis, ar jie nepažeisti, nepasenę (nesutrūkinėję), gerai pritvirtinti ir prireikus juos pakeiskite.
• Ištuštinkite baką tik lauke.
• Norédami utilizuoti arba laikyti eksploatacines medžiagas, pvz., degalus, niekada nenaudokite gérimų butelių ar pan. Asmenys, ypač vaikai, gali sumąstyti iš jų atsigerti.
• Niekada nelaikykite gaminio su degalais bake pastate. Susidarantys degalų garai gali kontaktuoti su atvira ugnimi arba kibirkštimis ir užsidegti.
• Nestatykite gaminio ir degalų bako šalia šildymo sistemu, infraraudonųjų spindulių šildytuvų, suvirinimo aparatų ir kitų šilumos šaltinių.

PAVOJUS

Sprogimo pavojus!

Jei eksploatuojant aptinkamas bako, bako dangtelio ar degalus tiekiančių dalių (degalų tiekimo vamzdynų) pažeidimas, būtina nedelsiant išjungti vidaus degimo variklj.

Po to kreipkitės i specializuotos prekybos atstovą.

Liekamosios rizikos

Elektrinis įrankis pagamintas pagal technikos lygį ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Pavojus sveikatai dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, ga-lima neakivaizdi liekamoji rizika.
• Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nuorodu ir bus naudojama pagal paskirtį bei bus laikomasi visos naudojimo instrukcijos.
• Stenkitės gaminio nepaleisti neplanuotai.
• Kai gaminys eksploatuojamas, laikykite savo rankas toliau nuo darbo zonos.
• Neplanuotas gaminio paleidimas.
• Laikykitės naudojimo instrukcijoje pateiktų techninės priežiūros ir saugos nuorodu.

ISPÉJIMAS

Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

6 Techniniai duomenys

Elektros generatorius Skaitmeninis keitiklis
Apsaugos laipsnis IP23M
Nuolatinė galia P_n (COP)(230 V) (S1)	1,6 kW
Maks. galia P_maks. (230 V)(S2 5 min.)	2,0 kW
Vardinė įtampa U_n	2 x 230 V~
Vardinė srovė I_n	7 A (230 V~)
Vardinė srovė I_n	2 x 2,1 A (USB)
Dažnis F_n	50 Hz
Galios klasė G1
Veiksmingosios galioskoeficientas φ	1
Kokybės klasė A
Pavaros variklio konstrukcija 4-taktis, 1 cilindras,aušinamas oru
Darbo tūris 79 cm3
Maks. galia (variklis) 2,2 kW / 3 PS
Degalai „Super E10“ benzinas
Bako talpa 4,1 l
Variklinės alyvos tipas 15W40
Alyvos kiekis (apie) 350 ml
Sąnaudos visa apkrova	1,27 l/h
Svoris	17,5 kg
Maks. temperatūra	40 °C
Maks. pastatymo aukštis(virš NN)	1000 m
Uždegimo žvakė	A7RTC

Pasiliekame teisę atlikti techninius pakeitimus!

Darbo režimas S1 (ilgalaikės apkrovos režimas)

Gaminj galima eksploatuoti ilgalaikės apkrovos režimu su nurodyta galia.

Darbo režimas S2 (trumpalaikės apkrovos režimas)

Gaminj galima trumpai eksploatuoti nurodyta galia (5 min.).

ISPÉJIMAS

triukšmas gali turėti didelės įtakos Jūsu sveikatai. Jeį mašinos triukšmas viršija 85 dB, Jūs ir šalia esantys asmenys turi naudoti tinkamą klausos apsaugą.

Informacija apie susidaranti triukšma išmatuota pagal atitinkamus standartus (EN ISO 3744:1995, ISO 8528-10:1998):

Slėgio lygis L_pA	71,6 dB
Garso galia L_wA	91,6 dB
Matavimo neapibrėžtis K_pA	1,13 dB

7 Išpakavimas

ISPÉJIMAS

Gaminys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

• Atidarykite pakuotę ir atsargiai išimkite gaminį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite gaminj ir priedus, ar transportuojant jie nebuvo pažeisti. Apie bet kokius pažeidimus nedelsdami informuokite transporto jmonę, kuri pristatė gaminj. Vėliau reklamacijos nebus pripažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su gaminiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių įsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei gaminio tipą ir pagaminimo metus.

8 Prieš pradedant eksploatuoti

Elektros jrangos sauga

Prieš naudojant reikėtų patikrinti elektros generatorių ir jo elektros įrangą (įskaitant linijas ir kištukines jungtis), siekiant įsitikinti, kad nėra defektų.

Niekada nejunkite generatoriaus prie elektros srovės tinklo (kištukinio lizdo).

Laidų ilgis iki vartotojo turi būti kuo trumpesnis.

ISPÉJIMAS

Pavojus sveikatai!

Įkvėpus degalų / tepimo alyvos garų ir išmetamųjų dujų, galima rimtai pakenkti sveikatai, netekti sąmonės, o kraštutiniais atvejais – mirti.

• Nejkvėpkite degalų / tepimo alyvos garų ir išmeta-mujų dujų.
• Eksploatuokite gaminį tik lauke.

DÉMESIO

Gaminio pažeidimas!

Jei gaminys eksploatuojamas be variklinės ir transmisinės alyvos arba su per mažai alyvos, dėl to gali būti pažeistas variklis.

- Prieš pradėdami eksploatuoti pripildykite degalų ir alyvos. Gaminys pristatomas be variklinės ir transmisinės alyvos.

DÉMESIO

Žala aplinkai!

Išbėgusi alyva gali tvariai užteršti aplinką. Skystis yra labai nuodingas ir gali greitai užteršti vandenį.

– Pildykite / ištuštinkite alyvą tik ant lygių, sutvirtintų paviršių.
– Naudokite pripildymo atvamzdį arba piltuvą.
– Surinkite išleistą alyvą j tinkamą indą.
- Nedelsdami surinkite išlietą alyvą ir utilizuokite šluostę pagal vietos reikalavimus.
– Utilizuokite alyvą pagal vietos reikalavimus.

Reikalingi jrankiai:

• varžtu su kryžminėmis išdrožomis atsuktuvo*,
  * = j komplektaciją privalomai nejeina!

Kontrolé prieš valdant

• Patikrinkite mašiną iš visų pusių, ar nėra alyvos arba degalų nuotėkio.
• Patikrinkite variklinės alyvos lygi.
• Patikrinkite degalų lygį – bakas turėtų būti pripildytas bent iki pusės.
• Patikrinkite oro filtro būklę.
• Patikrinkite degalų tiekimo linijų būklę.
• Atkreipkite dėmesį į tai, ar nėra pažeidimo požymių.
• Patikrinkite, ar sumontuoti visi apsauginiai uždangalai ir ar priveržti visi varžtais, veržlės bei kaiščiai.
• Pasirūpinkite pakankamu gaminio vėdinimu.
• Isitikinkite, kad uždegimo žvakės kištukas pritvirtintas prie uždegimo žvakės.
• Atjunkite galimai prijungtus vartotojus.

8.1 |žeminimo varžtas (12) (3 pav.)

DÉMESIO

Elektros smūgis!

– Norėdami jžeminti, nenaudokite nepadengtos vielos.
– Gaminys turi būti saugiai jžemintas.

Statiniam krūviui nukreipti korpusą reikia jžeminti. Tam kabelį vienoje pusėje prijunkite prie generatoriaus jžemini-mo varžto (12), o kitoje pusėje – prie išorinės masės (pvz., jžeminimo strypo).

8.2 Alyvos pripildymas (7+8 pav.)

DÉMESIO

Gaminys pristatomas be variklinės alyvos. Todėl prieš eksploatacijos pradžią būtinai pripildykite alyvos. Tam naudokite SAE 15W-40 alyvą.

prieš kiekvienos eksploatacijos pradžią reguliariai tikrinkite alyvos lygj. Dėl per mažo alyvos lygio gali būti pažeistas variklis.

1. Pastatykite gaminį ant lygaus, tiesaus paviršiaus.
2. Nuimkite variklio uždangalą (3), abu varžtus išsukdami varžtu su kryžminėmis išdrožomis atsuktuvu.

3. Vėl išsukite alyvos rodyklę (16).

4. Pripildykite j variklj per piltuvą (14) variklinės alyvos. Atkreipkite dėmesį j tai, kad neviršytumėte maks. 350 ml pripildymo kiekio.
   Atsargiai pripildykite alyvos iki pripildymo atvamzdžio apatinio krašto.

5. Nuvalykite alyvos rodyklę (16) sausa, bepūke šluoste.

6. Vél jkiškite alyvos rodyklę (16) ir patikrinkite alyvos pripildymo lygj, vél tvirtai neprisukdami alyvmačio.

7. Alyvos lygis turi būti vidurinės žymos alyvos rodyklėje ribose.

8. Jei alyvos pripildymo lygis per mažas, jpilkite rekomenduojamą kiekį alyvos (bendras pripildymo lygis yra maks. 350 ml).

9. Po to vėl įsukite alyvos rodyklę (16).

10. Vél uždėkite variklio uždangalą (3) ir jį užfiksuokite, vėl priverždami abu varžtus.

8.3 Pripilkite degalu

PAVOJUS

Gaisro ir sprogimo pavojus!

Pildomi degalai gali užsidegti ir netgi sprogti. Dėl to galima stipriai nudegti arba mirti.

• Išjunkite variklj ir leiskite jam atvěsti.
• Laikykite juos toliau nuo karščio, liepsnu ir kibirkščiu.
• Pilkite degalus tik lauke.
• Mūvėkite apsaugines pirštines.
• Venkite sąlyčio su oda ir patekimo į akis.
• Paleiskite gaminj ne mažesniu nei 3 m atstumu nuo degalų pripildymo vietos.
• Atkreipkite dėmesį į nesandarumus. Išbėgus degalų, nepaleiskite variklio.

DÉMESIO

Gaminys pristatomas be degalu. Todėl prieš pradėdami eksploatuoti būtinai pripildykite degalu. Tam naudokite „Super E10“ benziną.

1. Atsukite bako dangtelj (2) ir per piltuvą (14) pripildykite j baką maks. 4,1 l „Super E10“ benzino.
2. Atkreipkite dėmesį j tai, kad degalų bakas nebūtų perpildytas (atkreipkite dėmesį j pripildymo lygio žymą (23)!) ir nebūtų išlieta degalų. Naudokite degalų filtro jdėklą (22). Išlietus degalus nedelsdami surinkite ir palaukite, kol išgaruos degalų garai (užsiliepsnojimo pavojus).
3. Uždarykite bako dangtelj (2).

DÉMESIO

Pilkite degalus gerai védinamoje srityje, sustabdę variklj.

Jei variklis prieš tai buvo ką tik eksploatuojamas, iš pradžių leiskite jam atvėsti. Niekada nepilkite degalu, jei degalu garai gali užsidegti arba kibirkščiuoti. Degalai yra ypač degūs ir sprogūs.

Naudodami degalus, galite nudegti arba patirti kitų sunkių sužalojimų.

9 Valdymas

9.1 Variklio paleidimas (5, 6 pav.)

PAVOJUS

Pavojus apsinuodyti!

Naudokite gaminj tik išorės srityje ir niekada nenaudokite uždarose ar blogai vėdinamose patalpose.

1. Nustatykite vėdinimą bako dangtelyje (2) ties „ON“.
2. Nustatykite jj./išj. jungiklj (13) i padėtį „RUN“.

Nuoroda:

energijos taupymo jungiklis (10) turi būti nustatytas ties „OFF“.

„Šaltoje“ būsenoje:

DÉMESIO

Niekada neleiskite, kad paleidiklis su apsauginiu lynu grjžtu atgal. Tai gali sukelti pažeidimus.

1. Nustatykite jj./išj. jungiklj (13) i padėtį „Choke“.
2. Dabar greitai patraukite paleidiklj su apsauginiu lynu (5), kol variklis pasileis. Jei variklis nepasileistų, pakartokite procesą.
3. Paleidę variklj (mażdaug po 15–30 sekundžių), jj./išj. jungiklj (13) iš padėties „CHOKE“ nustatykite i padėtį „RUN“. (6 pav.)
4. Jei variklis nepasileidžia net ir po kelių bandymų, perskaitykite skyrių 16.

NUORODA

aukštoje išorės temperatūroje gali pasitaikyti, kad elektros generatorių reikės paleisti be „Choke“ taip pat ir esant šaltam varikliui!

„Šiltoje“ būsenoje:

1. Nustatykite jj./išj. jungiklj (13) i padėtį „RUN“.
2. Dabar greitai patraukite paleidiklj su apsauginiu lynu (5). Gaminys turėtų pasileisti maks. po 2 patraukimų. Jei gaminys vis dar nepasileidžia, pakartokite procesą ties „Paleidimas šaltoje būsenoje“.

NUORODA

Jei variklis pasileis pirmuoju kartu, norint paleisti reiks kelių bandymų, kol degalai iš bako bus tiekiami varikliui.

1. Paleidę varikli (mażdaug po 15–30 sekundžiu), jj./išj.jungikli (13) iš padėties „CHOKE“ nustatykite i padėti „RUN“. (6 pav.)

9.2 Variklio išjungimas

Prieš ji išjungdami, palikite elektros generatorių (maždaug 30 sekundžių) veikti be apkrovos, kad jis galėtų atvėsti. Tam išjunkite prijungtus vartotojus.

1. Nustatykite jj./išj. jungiklj (13) i padėtį „OFF“.
2. Atjunkite srovės ėmiklį nuo gaminio.
3. Nustatykite vėdinimą bako dangtelyje (2) ties „OFF“.

9.3 Darbinis indikatorius (6) (3 pav.)

Darbinis indikatorius yra aktyvus veikiant varikliui.

9.4 Perkrovos indikatorius (7) (3 pav.)

Apsauga nuo perkrovos aktyvinama, kai eikvojama per daug galios, ir išjungia 230 V kištukinius lizdus (9).

1. Išjunkite gaminj, kaip aprašyta skirsnyje 9.2.
2. Atjunkite srovės ėmiklj nuo gaminio.

9.5 lspėjamasis alyvos indikatorius (8) (3 pav.)

Indikatorius aktyvinamas esant per mažam alyvos lygiui ir išaktyvinamas, kai tik alyvos lygis yra pakankamas.

Jei alyvos pripildymo lygis per mažas, mėginimo paleisti metu šviečia įspėjamasis alyvos indikatorius (8). Pripildykite variklinės alyvos, kaip aprašyta ties 8.2, ir pakartokite paleidimo procesą.

9.6 Alyvos išjungimo automatinė sistema

Alyvos išjungimo automatinė sistema suveikia, kai yra per mažai variklinės alyvos. Įspėjamasis alyvos indikatorius (8) pradeda mirksėti, kai variklyje yra per mažai alyvos. Kontrolinė lemputė pradeda šviesti, kai alyvos kiekis nesiekia saugaus kiekio. Netrukus variklis išsijungia savai-me. Paleisti galima tik pripildžius variklinės alyvos (žr. skyrių 8.2).

9.7 Energijos taupymo jungiklis (10) (3 pav.)

Norėdami sumažinti degalų suvartojimą tuščiaja eiga, nu- statykite energijos taupymo jungiklj (10) i padėtį „ON“.

Jei prijungti elektriniai gaminiai, kuriems reikia didelės paleidimo srovės, pvz., kompresorius, energijos taupymo jungiklis (10) turi būti išjungtas. Net ir tuo atveju, kai elektros generatorius paleidžiamas, energijos taupymo jungiklis turi būti ties „OFF“.

9.8 USB jungtis (11) (3 pav.)

Šis elektros generatorius yra su dviem USB jungtimis. Jas galima naudoti, pavyzdžiui, išmaniesiems telefonams ikrauti.

10 Valymas

- Prieš atlikdami bet kokius valymo ir techninės priežiūros darbus, išjunkite variklj.

DÉMESIO

Pavojus nudegti!

Prieš valydami arba atlikdami techninės priežiūros darbus, palaukite, kol gaminys atvės.

DÉMESIO

Nešvarias techninės priežiūros ir eksploatacines medžiagas pristatykite i tam skirtą surinkimo punktą.

- Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite gaminį švaria šluoste* arba išpūskite suslėgtuoju* oru. Rekomenduojame gaminį išvalyti iš karto po kiekvieno naudojimo.

- Reguliariai valykite gaminj drėgna šluoste* su šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines gaminio dalis. Atkreipkite dėmesį į tai, kad į gaminio vidų nepatektų vandens.

* = i komplektaciją privalomai nejeina!

11 Techninė priežiūra

⚠️ ISPĖJIMAS

Atlikdami techninės priežiūros darbus, visada mūvėkite apsaugines pirštines ir dėvėkite burnos apsaugą!

Reikalingi jrankiai:

- Surinkimo rezervuaras*

• Varinis vielinis šepetys*

- Šablonas*

* = j komplektaciją privalomai nejeina!

11.1 Techninės priežiūros planas

Būtinai laikykitės toliau nurodytų techninės priežiūros terminų, kad užtikrintumėte sklandų eksploatavimą, kaip aprašyta Techninės priežiūros planas.

DÉMESIO

Pirmą kartą pradedant eksploatuoti reikia pripildyti vari- klinės alyvos ir degalų.

11.2 Alyvos lygio tikrinimas (5+6 pav.)

1. Atlikite veiksmus, kaip aprašyta ties 8.2.

11.3 Alyvos keitimas

Pakeiskite variklinę alyvą po pirmują 20 darbo valandų, tada – kas 50 valandų arba kas tris mėnesius.

Variklinę alyvą reikėtų keisti, kai variklis yra darbinės temperatūros.

1. Pastatykite gamini ant lygaus, tiesaus paviršiaus.
2. Nuimkite variklio uždangalą (3), kaip aprašyta ties 8.2.
3. Paruoškite surinkimo rezervuarą.
4. Atidarykite alyvos rodyklę (16) ir pavertę elektros generatorių išleiskite šiltą variklinę alyvą i surinkimo indą.
5. Pripildykite naujos variklinės alyvos (apie 0,35 l).
6. Vėl įsukite alyvos rodyklę (16).
7. Tinkamai utilizuokite seną alyvą.

11.4 Oro filtro (19) valymas (7 pav.)

DÉMESIO

Pažeidimo pavojus!

Eksploatuojant variklj be jstatyto arba su pažeistu filtro elementu, gali būti pažeistas variklis.

– Niekada nepalikite variklio veikti be įstatyto arba su pažeistu oro filtro elementu. Taip j variklj pateks nešvarumu ir jis gali būti stipriai pažeistas.

Valykite oro filtrą (19) kas 50 darbo valandu, jei reikia, ji pakeiskite.

1. Nuimkite variklio uždangalą (3).
2. Išsukite sparnuotaji varžta (17).
3. Atlenkite oro filtro dangtelj (18).
4. Išimkite oro filtrą (19).
5. Filtrui valyti nenaudokite agresyvių valiklių arba benzi- no.
6. Išvalykite elementus, išstuksendami juos ant plokščio paviršiaus. Esant stipriam užterštumui, nuplaukite muilo šarmu, po to nuplaukite švariu vandeniu ir iš-džiovinkite ore.
7. Montuojama atvirkštine eilės tvarka.

11.5 Uždegimo žvakė (20) tikrinimas (11+12 pav.)

DÉMESIO

uždegimo žvakę keiskite tik esant šaltam varikliui!

Patikrinkite uždegimo žvakę pirmą kartą po 20 darbo valandų, ar ji švari, ir prireikus išvalykite variniu vieliniu šepečiu. Po to uždegimo žvakės techninę priežiūrą atlikite kas 50 darbo valandų.

1. Atidarykite uždegimo žvakės uždangalą (4).
2. Sukamuoju judesiu ištraukite uždegimo žvakės kištuką (21).
3. Išmontuokite uždegimo žvakę (20) pridedamu uždegimo žvakės raktu (15).
4. Atsiradus nešvarumu, ištraukite uždegimo žvakę (20) iš cokolio.
5. Vizualiai patikrinkite uždegimo žvakę (20). Galimas nuosėdas pašalinkite vieliniu šepečiu.
6. Patikrinkite uždegimo žvakės tarpą. Nustatykite šablonu atstumą tarp elektrodų nuo 0,6 iki 0,7 mm.
7. Montuojama atvirkštine eilės tvarka.

NUORODA

Atsilaisvinusi uždegimo žvakė gali perkaisti ir pažeisti variklj. Per stipriai priveržus uždegimo žvakę, gali būti pažeistas sriegis cilindro galvutėje.

11.6 Degalu filtro jdėklo (22) valymas (13+14 pav.)

Nuoroda:

degalų filtro jdėklas – tai yra filtravimo indas, kuris yra iš karto po bako dangteliu ir filtruoja visus pripildytus degalus.

1. Nustatykite jj./išj. jungiklj (13) i padėtį „OFF“.
2. Atidarykite bako dangtelj (2).
3. Pašalinkite degalų filtro įdėklą (22) ir pripildymo lygio žymą (23). Valykite nedegiame tirpiklyje arba tirpiklyje, pasižyminčiame aukšta pliūpsnio temperatūra.
4. Vél jděkite degalų filtro jděklą (22) su pripildymo lygio žyma (23).
5. Uždarykite bako dangtelj (2).

12 Laikymas

PAVOJUS

Gaisro ir sprogimo pavojus!

Laikant gaminj šalia galimų uždegimo šaltinių, gali kilti gaisras arba įvykti sprogimas. Dėl to galima stipriai nu- degti arba mirti.

– Pašalinkite galimus uždegimo šaltinius, pvz., krosnj, karšto vandens katilą su dujomis, dujinį džiovintuvą ir kt.

DÉMESIO

Pažeidimo pavojus!

Jei gaminys netinkamai laikomas, dėl to gali būti pa- žeistas variklis.

– Laikykite gaminį apsaugoję nuo purvo, dulkių ir drėgmės.

Reikalingi jrankiai:

- degalų išsiurbimo siurblio*,

- Surinkimo rezervuaras*

* = j komplektaciją privalomai nejeina!

12.1 Pasiruošimas laikyti

ISPÈJIMAS

Neištuštinkite degalų uždarose patalpose, šalia ugnies ir rūkydami. Dujų garai gali sukelti sprogimą arba gaisra.

1. Ištuštinkite degalų baką degalų išsiurbimo siurbliu.
2. Paleiskite variklj ir palikite variklj veikti, kol bus išnaudoti likę degalai.
3. Laikykite degalus talpyklose, kurios specialiai numatytos šiam tikslui.
4. Keiskite alyvą po kiekvieno sezono.
5. Tam iš šilto variklio išleiskite seną variklinę alyvą ir pri-pildykite naujos.
6. Pašalinkite uždegimo žvakę (20).
7. Alyvos ąsočiu j cilindrą pripilkite maždaug 20 ml alyvos.
8. Létai traukite paleidiklj su apsauginiu lynu, kad alyva apsaugotų cilindro vidų.
9. Vél jsukite uždegimo žvakę (20) (12 pav.).
10. Laikykite gaminj gerai védinamoje vietoje.

12.2 Degalu išleidimas degalu išsiurbimo siurbliu (13 pav.)

Jei laikysite ilgesnį laiką, reikia išleisti degalus.

1. Laikykite surinkimo rezervuarą po degalų išsiurbimo siurblio žarna.
2. Atsukite bako dangtelj (2) ir jj pašalinkite.
3. Pašalinkite degalų filtro jdėklą (22).
4. Istumkite degalų išsiurbimo siurblio žarną į degalų baką ir išsiurbkite visus degalus degalų išsiurbimo siurbliu.
5. Vél jdėkite degalų filtro jdėklą (22).
6. Vèl užsukite bako dangtelj (2).

13 Transportavimas

Pasiruošimas transportuoti

1. Ištuštinkite degalų baką degalų išsiurbimo siurbliu į leidžiamą surinkimo rezervuarą.
2. Jei paruoštas eksploatuoti, paleiskite variklj ir palikite veikti, kol bus išnaudoti likę degalai.
3. Iš šilto variklio išleiskite variklinę alyvą.
4. Iš uždegimo žvakės ištraukite uždegimo žvakės kištuka.
5. Užfiksuokite gaminj, pavyzdžiui, įtempimo diržais, kad nepasislinktu.
6. Gaminj galima pakelti ir perkelti už rankenos.

14 Remontas ir atsarginių dalių užsakymas

Atlikę remonto arba techninės priežiūros darbus, įsitikinkite, ar sumontuotos visos su saugumo technika susijusios dalys ir ar jos nepriekaištingos būklės. Dalis, kuriomis galima susižaloti, laikykite kitiems asmenims ir vaikams nepasiekiamoje vietoje.

DÉMESIO

pagal Atsakomybės už gaminį įstatymą neatsakoma už žalą, patirtą netinkamai remontuojant ir nenaudojant originalių atsarginių dalių.

Igaliokite klientų aptarnavimo tarnybą arba igaliotajį specialistą. Atitinkami reikalavimai galioja ir priedų da lims.

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

Jungtys ir remontas

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

14.1 Atsarginių dalių užsakymas

Užsakant atsargines dalis, reikia nurodyti šiuos duomenis:

• Modelio pavadinimas
• Prekès kodas
• Specifikacijų lentelės duomenys

14.2 Techninės priežiūros informacija

Atkreipkite dèmesj i tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dévisi arba toliau nurodytu dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys*: uždegimo žvakė, oro filtras

* = i komplektacija nejeina!

15 Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima per- dirbti. Utilizuokite pakuotes, tauso- dami aplinką.

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie nėra fiksuotai sumontuoti sename prietaise, prieš atiduo-dant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.
• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

- viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),

– elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.

– Iki triju vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigydami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.
- Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

• Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.
• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

Netinkamo naudoti jrenginio utilizavimo galimybes sužinosite seniūnijoje arba miesto savivaldybėje.

Degalai ir alyvos

• Prieš utilizuodami gaminį, ištuštinkite degalų baką ir variklinės alyvos rezervuarą!
• Degalu ir variklinės alyvos negalima mesti į buitines atliekas ar išpilti į nuotėkas, juos reikia surinkti ir utilizuoti atskirai!
• Tuščius alyvos ir degalų bakus reikia utilizuoti tausojant aplinką.

16 Sutrikimų šalinimas

Tolesnéje lenteléje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų gaminys blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

Sutrikimas Galima priežastis Ka daryti
Variklis nepasileidžia Suveikia aly	vos išjungimo au- tomatinė sistema	Patikrinkite alyvos lygį, pripilkite variklinės alyvos
	Suodina uždegimo žvakė Išval	ykite arba pakeiskite uždegimo žvakę
	Nėra degalų Papildykite degalų.
	Nešvarus oro filtras Išvalykite	arba pakeiskite oro filtrą
Elektros generatoriuje nėra įtam- pos arba ji per žema.	Pažeista elektronika	Kreipkitės į prekybos atstovą
	Suveikė apsaugos nuo virš- srovio jungiklis	Paleiskite elektros generatorių, sumažinkite vartotojų skaičių
	Nešvarus oro filtras Išvalykite	arba pakeiskite oro filtrą

17 Techninės priežiūros planas

Būtinai laikykitės toliau nurodytu techninės priežiūros terminų, kad užtikrintumėte sklandų eksploatavimą. Dėmesio! Pirmą kartą pradedant eksploatuoti reikia pripildyti variklinės alyvos ir degalu.

	Prieš naudojant	Po 20 valandų eksplo-atavimo laiko	Po 50 valandų eksploatavimo laiko	Po 300 valandų eks-ploatavimo laiko
Variklinės alyvos tikrinimas	X
Variklinės alyvos keitimas		Pirmą kartą, tada kas 50 valandų	X
Oro filtro tikrinimas	X			Prireikus filtro įdėklo keitimas
Oro filtro valymas			X
Apžiūrimoji gaminio kontrolė	X
Uždegimo žvakės valymas			Atstumas: 0,6–0,7 mm, prireikus pakeiskite
Droselinės sklendės tikrinimas ir nustatymas iš naujo				X*
Cilindro galvutės valymas				X*
Vožtuvų tarpo nustatymas				X*
Dėmesio: punktus „X“ galima atlikti tik įgaliotoje specializuotoje įmonėje.

18 EB atitikties deklaracija

Atitikties deklaracijos originalo vertimas

Gamintojas:

Scheppach GmbH

Prisiimdami išskirtinę atsakomybę deklaruojame, kad čia aprašytas gaminys atitinka galiojančias direktyvas ir standartus.

Prekės ženklas: SCHEPPACH

Gaminio pavadinimas: Generatorius su keitikliu – SG2500i

Gam. Nr. 5906226901

ES direktyvos:

2014/30/EU, 2006/42/EG, 2011/65/EU*,

2000/14/EG_2005/88/EG, 2016/1628/EU

* Pirmiau aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje jrangoje apribojimo reikalavimus.

2000/14/EB\_2005/88/EB – priedas: VI

Garantuotas garso 93 dB

galios lygis (LWA):

Išmatuotas garso 91,6 dB

galios lygis (LWA):

Notifikuotoji jstaiga: Notified Body:

TÜV Rheinland LGA

Products GmbH,

Tillystraße 2,

90431 Nürnberg

Numeris: 0197

2016/1628/EU

Emisija. No: e24*2016/1628*2018/989SHB2/P*0438*01

Taikyti standartai:

EN ISO 8528-13:2016;

EN 55012:2007+A1;

EN IEC 61000-6-1:2019;

EN ISO 3744:1995;

Už dokumentaciją atsakingas asmuo:

Niko Vraschek

Günzburger Str. 69

D-89335 Ichenhausen

Apie akivaizdžius trūkumus reikia pranešti per 8 dienas nuo prekės gavimo, priešingu atveju pirkėjas praranda bet kokią teisę reikšti pretenzijas dėl tokių trūkumų. Mes garantuojame, kad mūsų įrenginiai, jei su jais tinkamai elgiamasi, bus eksploatuojami visą teisės aktuose numatytą garantinį laikotarpį nuo pristatymo dienos, ir nemokamai pakeisime bet kurią mašinos dalį, kuri, kaip galima įrodyti, per šį laikotarpį tapo netinkama naudoti dėl medžiagos ar gamybos defektų. Dalims, kurių patys negaminame, suteikiame garantiją tik tiek, kiek turime teisę reikšti garantinius reikalavimus pirminiams tiekėjams. Naujų dalių montavimo išlaidas apmoka pirkėjas. Reikalavimai dėl perskaičiavimo ir sumažinimo bei kiti reikalavimai atlyginti žalą nejtraukiami.

Garantija LV
