HASZNÁLATI ÚTMUTATÓ SG2500I SCHEPPACH

HU Inverteres áramfejlesztő | Az eredeti üzemeltetési útmutató fordítása ..... 114

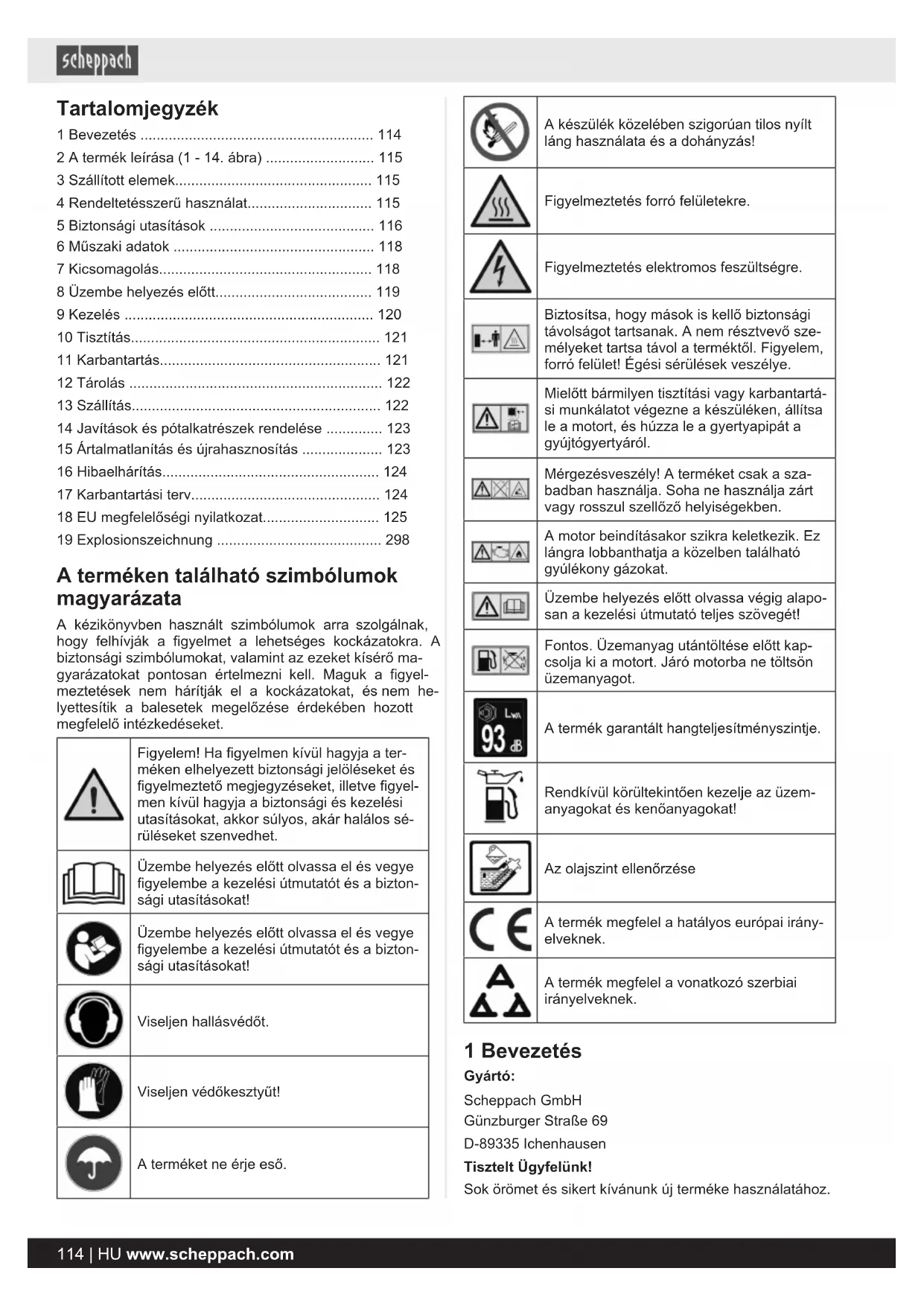

1 Bevezetés 114
2 A termék leírása (1 - 14. ábra) ...... 115
3 Szállított elemek.... 115
4 Rendeltetésszerű használat.... 115
5 Biztonsági utasítások 116
6 Müszaki adatok 118
7 Kicsomagolás.... 118
8 Üzembe helyezés előtt.... 119
9 Kezelés 120
10 Tisztítás.... 121
11 Karbantartás.... 121
12 Tárolás 122
13 Szállítás.... 122
14 Javítások és pótalkatrészek rendelése ..... 123
15 Ártalmatlanítás és újrahasznosítás ..... 123
16 Hibaelhárítás.... 124
17 Karbantartási terv.... 124
18 EU megfelelőségi nyilatkozat.... 125
19 Explosionszeichnung 298

A terméken található szimbólumok magyarázata

A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő ma- gyarázatokat pontosan értelmezni kell. Maguk a figyel- meztetések nem háritják el a kockázatokat, és nem he- lyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

	Figyelem! Ha figyelmen kívül hagyja a ter-méken elhelyezett biztonsági jelöléseket és figyelmeztető megjegyzéseket, illetve figyel-men kívül hagyja a biztonsági és kezelési utasításokat, akkor súlyos, akár halálos sé-rüléseket szenvedhet.
	Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a bizton-sági utasításokat!
	Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a bizton-sági utasításokat!
	Viseljen hallásvédőt.
	Viseljen védőkesztyűt!
	A terméket ne érje eső.

	A készülék közelében szigorúan tilos nyílt láng használata és a dohányzás!
	Figyelmeztetés forró felületekre.
	Figyelmeztetés elektromos feszültségre.
	Biztosítsa, hogy mások is kellő biztonsági távolságot tartsanak. A nem résztvevő személyeket tartsa távol a terméktől. Figyelem, forró felület! Égési sérülések veszélye.
	Mielőtt bármilyen tisztítási vagy karbantartási munkálatot végezne a készüléken, állítsa le a motort, és húzza le a gyertyapipát a gyújtógyertyáról.
	Mérgezésveszély! A terméket csak a szabadban használja. Soha ne használja zárt vagy rosszul szellőző helyiségekben.
	A motor beindításakor szikra keletkezik. Ez lángra lobbanthatja a közelben található gyúlékony gázokat.
	Üzembe helyezés előtt olvassa végig alaposan a kezelési útmutató teljes szövegét!
	Fontos. Üzemanyag utántöltése előtt kapcsolja ki a motort. Járó motorba ne töltsön üzemanyagot.
	A termék garantált hangteljesítményszintje.
	Rendkívül körültekintően kezelje az üzemanyagokat és kenőanyagokat!
	Az olajszint ellenőrzése
	A termék megfelel a hatályos európai irányelveknek.
	A termék megfelel a vonatkozó szerbiai irányelveknek.

1 Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új terméke használatához.

Megjegyzés:

A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék által okozott károkért a következő esetekben:

• Szakszerütlen kezelés
  • A kezelési útmutató be nem tartása
• Illetéktelen szakember, harmadik fél által végzett javítás
• Nem eredeti pótalkatrészek beépítése és cseréje
• Nem rendeltetésszerű használat

Vegye figyelembe a következőket:

A kezelési útmutató a termék részét képezi.

Fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a termék megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírtaknak megfelelően, a megadott alkalmazási területen üzemeltesse. Órizze meg jól a kezelési útmutatót, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is.

2 A termék leírása (1 - 14. ábra)

1. Hordfogantyú
2. Tanksapka
3. Motorburkolat
4. Gyújtógyertya borítása
5. Berántó szerkezet
6. Üzemi visszajelző
7. Túlterhelésre figyelmeztető visszajelző
8. Olajszintre figyelmeztető visszajelző
9. 230 V\~ csatlakozóaljzat (2 db)
10. Energiatakarékossági kapcsoló
11. USB csatlakozó (2 db)
12. Földelöcsavar
13. Be-/kikapcsoló szívatóval
14. Tölcsér
15. Gyertyakulcs
16. Nívópálca
17. Szárnyas csavar
18. Légszűrő fedele
19. Légszűrő
20. Gyújtógyertya
21. Gyertyapipa
22. Üzemanyagszürő-betét
23. Töltésszint jelölése

3 Szállított elemek

Darabszám Megnevezés

1 db Áramfejlesztő

1 db Gyertyakulcs

1 db Tölcsér

1 db Kezelési útmutató

4 Rendeltetésszerű használat

Az áramfejlesztő olyan készülékhez használható, melyek 230 V\~ váltóáramú feszültségforrással való üzemeltetésre készültek. Háztartási és elektronikai termékeknél elle-nőrizze a megfelelőséget az adott gyártó által megadott adatok alapján.

Csak a rendeltetésének megfelelően használja a terméket. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó viseli a felelősséget.

A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.

A terméket használó és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekről.

Ha a terméken módosítást végez, az ebböl eredő károkért a gyártó nem vállal felelősséget.

A terméket kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni.

Tartsa be a gyártó biztonsági, munkavégzési és karban- tartási előírásait, valamint a műszaki adatokban meghatá- rozott méreteket.

Kérjük, vegye figyelembe, hogy termékeinket rendeltetésük szerint nem kisipari, kéziipari vagy ipari használatra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

A kezelési útmutatóban használt jelzőszavak magyarázata

! VESZÉLY

Ez a jelzőszó olyan közvetlenül fenyegető veszélyes helyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz, ha nem kerülik el.

FIGYELMEZTETÉS

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely súlyos sérülést vagy halálos balesetet okozhat, ha nem kerülik el.

VIGYÁZAT

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely csekélyebb vagy könnyebb sérülést okozhat, ha nem kerülik el.

FIGYELEM

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely anyagi járt okozhat a termékben vagy más vagyontárgyakban/tulaj-donban, ha nem kerülik el.

5 Biztonsági utasítások

5.1 Általános biztonsági utasítások

FIGYELEM

Figyelem!

A termékek használata során a sérülések és károk elkerülése érdekében be kell tartani néhány óvintézkedést. Ezért figyelmesen olvassa el jelen kezelési útmutatót/biztonsági utasításokat. Amennyiben átadja a terméket más személynek, akkor kérjük, mellékelje a jelen kezelési útmutatót/biztonsági utasításokat is. Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutatót és a biztonsági utasításokat.

• Gondoskodni kell a gyermekek védelméről: biztonsági távolságot kell betartaniuk az áramfejlesztő közelében.
• Az üzemanyag éghető és fokozottan tüzveszélyes. Az üzemanyagot tilos üzemelés közben betölteni. Dohányzás vagy nyílt láng közelében tilos üzemanyagot betölteni! Ne locsolja szét az üzemanyagot.
• A dugattyús belső égésű motor egyes részei forrók lehetnek, ami sérülést okozhat. Vegye figyelembe az áramfejlesztő gépegységen elhelyezett figyelmeztető megjegyzéseket.

! VESZÉLY

Mérgezésveszély

A kipufogógáz, az üzemanyag és a kenőanyag mérgező, a kipufogógázt nem szabad belélegezni.

FIGYELEM

Tüzveszély

Az üzemanyag és az üzemanyag göze fokozottan tüzveszélyes és robbanásveszélyes.

• A motorból távozó gázok mérgezőek. Az áramfejlesztő gépegységet nem szabad nem szellőztetett helyiségekben üzemeltetni. Amennyiben az áramfejlesztő gépegységet jól szellőző helyiségben kívánják üzemeltetni, akkor a kipufogógázokat egy kipufogógáz-tömlön keresztül közvetlenül a szabadba kell vezetni, és további tűz- és robbanásvédelmi előírásokat kell betartani. Kipufogógáz-tömlő használata esetén is számolni kell a mérgező gázokkal. A tűzveszély miatt soha nem szabad a kipufogógáz-tömlőt éghető anyagra irányítani.
• Az áramfejlesztők csak a névleges teljesítményükig használhatók normál, névleges környezeti feltételek mellett. Amennyiben az áramfejlesztő berendezést olyan feltételek mellett üzemeltetik, amelyek nem felelnek meg az ISO 8528-8:2016, 7.1 szerinti referenciafeltételeknek, és csökken a motor vagy a generátor hűtése (például zárt térben történő üzemeltetés miatt), akkor csökkenteni kell a teljesítményt.
• Az áramfejlesztő gépegységen tilos módosítást végezni.
• A gyártó által beállított fordulatszámot nem szabad módosítani. Az áramfejlesztő gépegység vagy a csatlakoztatott készülékek károsodhatnak.

- Soha ne üzemeltesse az áramfejlesztő gépegységet olyan helyiségben, ahol fokozottan gyúlékony anyagok találhatók.

FIGYELEM

Forró felületek!

Égési sérülések veszélye, ne érintse meg a kipufogórendszert és a meghajtó aggregátot.

FIGYELEM

Viseljen hallásvédöt!

A készülék közelében használjon megfelelő hallásvédőt.

• Ne érjen a mechanikusan mozgatott vagy forró alkatrészekhez. Ne vegye le a védőburkolatokat.
• A karbantartáshoz és tartozékként csak eredeti alkatrészeket szabad használni.
• Javítási és beállítási munkálatokat csak felhatalmazott szakszemélyzet végezhet.
• Védekezzen az elektromos veszélyekkel szemben.
• Az áramfejlesztő gépegységet soha ne fogja meg nedves kézzel.
• A szabadban csak engedélyezett és megfelelő jelölés- sel ellátott hosszabbító kábelt használjon (H07RN).
• Az áramfejlesztő gépegységet tilos esőben vagy hóesésben üzemeltetni.
• Szállításhoz és tankoláshoz mindig állítsa le a motort.
• Ne ürítse ki az üzemanyagtartályt nyílt láng, tűz vagy repülő szikrák közelében. Ne dohányozzon!
• Az áramfejlesztő gépegységet tilos viharban használni - Villámcsapás veszélye!
• Az áramfejlesztő gépegységet állítsa biztonságos, sík helyre. Működés közben tilos elfordítani vagy megbillenteni a készüléket, vagy annak helyét megváltoztatni.
• Az áramfejlesztő gépegységet a faltól vagy a csatlakoztatott készülékektől legalább 1 méter távolságban állítsa fel.
• A műszaki adatoknál a hangteljesítményszint (LwA) és a hangnyomásszint (LpA) pontokban megadott értékek a kibocsátási szintre vonatkoznak és nem jelentenek feltétlenül biztonságos munkaszintet. Mivel a kibocsátási és immissziós szintek között összefüggés áll fenn, ezért az nem használható megbízható módon az esetlegesen szükséges, kiegészítő óvintézkedések meghatározásához. A munkaerő aktuális immissziós szintjét befolyásoló tényezők a munkatér tulajdonságait, más zajforrásokat, léghang kibocsátást stb. is tartalmaznak, mint például a gépek és egyéb szomszédos folyamatok számát és azt az időtartamot, amíg a kezelőt zajhatás éri. Ezenkívül a megengedett immissziós szint országonként eltérő lehet. Ennek ellenére ez az információ lehetőséget biztosít a gép kezelőjének arra, hogy jobban felmérhesse a kockázatokat és veszélyeket. Esetenként akusztikai méréseket kell végezni a telepítés után a hangnyomásszint meghatározásához.
• Vegye figyelembe az elektromos biztonságra vonatkozó előírásokat, melyek az áramfejlesztő gépegység használatának helyén érvényesek.

5.2 Elektromos biztonság

• Használat előtt az áramfejlesztő berendezést és annak elektromos berendezéseit (beleértve a vezetékeket és a dugós csatlakozásokat is) ellenőrizni kell, hogy megbizonyosodjon róla, nem hibásodtak-e meg.
• Az áramfejlesztő berendezést nem szabad egyéb áramforrásra, azaz például a közműszolgáltató áramellátó hálózatára csatlakoztatni. Különleges esetben, amikor készenléti csatlakozást kell létrehozni meglévő elektromos rendszerrel, akkor a kapcsolat kialakítását csak képzett villamossági szakember végezheti, aki képes tekintetbe venni a villamos közműhálózatot használó felszerelések és az áramfejlesztő berendezésről való üzemeltetés közötti eltéréseket. Az ISO 8528 szabvány vonatkozó része alapján ezeket az eltéréseket meg kell adni az üzemeltetési útmutatóban.
• Az áramütés elleni védelem azoktól a védőkapcsolóktól függ, melyeket az áramfejlesztő berendezéshez választottak és alakítottak ki. Ha le kell cserélni valamelyik védőkapcsolót, akkor azt csak vele megegyező méretezésű és teljesítményjellemzőkkel bíró védőkapcsolóra szabad cserélni.
• A fellépő erős mechanikai terhelések miatt csak az igénybevételnek ellenálló, gumiköpenyes tömlővezetékeket (az IEC 60245-4 szabvány szerint), vagy ezekkel egyenértékű felszereléseket szabad használni.
• Amennyiben hosszabbító vezetékeket, illetve mobil elosztó hálózatokat használ, az ellenállás értéke nem haladhatja meg a 1,5 Ω-t. Az irányadó érték, hogy a 1,5 mm² keresztmetszetű vezetékek teljes hossza nem haladhatja meg a 60 m-t, 2,5 mm²-es keresztmetszet esetén pedig a 100 m-t.

FIGYELMEZTETÉS

Tartsa be az áramfejlesztő gépegység alkalmazási helyén érvényes, elektromos biztonságra vonatkozó előírásokat.

FIGYELMEZTETÉS

Amennyiben egy berendezés tápellátását áramfejlesztő gépegységgel biztosítják, a berendezésre vonatkozó védelmi intézkedések és alkalmazandó irányelvek mellett be kell tartani a vonatkozó követelményeket és óvintézkedéseket is.

5.3 Az üzemanyag kezelése

FIGYELEM

Üzemanyagként kizárólag E10 szuperbenzint használjon.

VESZÉLY

Életveszély!

Az üzemanyag mérgező, és rendkívül gyúlékony.

• Az üzemanyagot csak erre szolgáló és bevizsgált tartályban (kannában) tárolja.

• A tárolótartály zárókupakját mindig szabályosan tekerje fel és húzza meg.

• Ha megsérül az üzemanyag-tartály tanksapkája vagy valamelyik másik tanksapka zárja, akkor biztonsági okokból ki kell cserélni.

• Tartsa távol az üzemanyagot a nyílt lángot, örlángot, fütőtestet és egyéb gyújtóforrásokat. Ne dohányozzon!
• Csak a szabadban tankoljon, és a tankolás közben ne dohányozzon.
• Tankolás előtt állítsa le a belső égésű motort, és hagyja lehűlni.
• Az üzemanyagot a motor indítása előtt töltse be. Amíg jár a motor, vagy közvetlenül a termék leállítása után a tanksapkát nem szabad kinyitni, és nem szabad üzemanyagot betölteni.
• Lassan és óvatosan nyissa ki a tanksapka zárját. Várja meg, hogy kiegyenlítődjön a nyomás, és csak ezután vegye le teljesen a tanksapkát.
• A tankoláshoz használjon megfelelő tölcsért vagy be- töltő csövet, hogy ne folyhasson üzemanyag a belső égésű motorra és a burkolatra. Ne töltse túl az üzemanyagtartályt!
• Azért, hogy az üzemanyagnak kellő tér álljon rendelkezésre a táguláshoz, soha ne töltse fel az üzemanyagtartályt a betöltő csonk alsó élénél jobban. Vegye figyelembe a belső égésű motor használati útmutatójában olvasható további útmutatásokat is.
• Ha túlcsordul az üzemanyag, csak akkor indítsa be a belső égésű motort, ha már megtisztította az üzemanyaggal szennyezett felületet. Amíg el nem párolgott az üzemanyag göze, ne kísérelje meg az indítást (törölje szárazra).
• Mindig törölje fel a kifolyt üzemanyagot.
• Ha üzemanyag került a ruhájára, cserélje le a ruhada-rabot.
• A tanksapkát minden tankolási folyamat után szabályosan csavarja a helyére és húzza meg. A terméket nem szabad üzembe helyezni, amíg az eredeti tanksapka nincs rendesen a helyére csavarva.
• Biztonsági okokból rendszeresen ellenőrizze, hogy az üzemanyag-vezetékek, az üzemanyagtartály, a tank-sapka zárja és a csatlakozások nem sérültek-e, illetve nem öregedtek-e el (ridegedés), valamint szorosan illeszkednek és tömörek-e, és amennyiben szükséges, cserélje le kell őket.
• A tartályt csak a szabadban ürítse le.
• Az üzemi anyagokat, amilyen például az üzemanyag, soha ne tárolja vagy ártalmatlanítsa italos flakonban vagy hasonlókban. Mások, különösen a gyerekek, tévedésből beleihatnak.
• A terméket soha ne tárolja épületben, ha a tartályában üzemanyag van. A képződő üzemanyag-gőz nyílt lánggal vagy szikrával érintkezve begyulladhat.
• A készüléket és az üzemanyagtartályt ne állítsa fütőtest, infravörös hősugárzó, hegesztőgép és egyéb hőforrás közelébe.

VESZÉLY

Robbanásveszély!

Ha üzemeltetés közben hibát vesz észre a tartályon, a tanksapkán vagy az üzemanyagot továbbító rendszer valamelyik elemén (üzemanyag-vezetékek), azonnal állítsa le a belső égésű motort.

Ezt követően keressen fel egy szakkereskedést.

Fennmaradó kockázatok

Az elektromos szerszám a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. Használata közben azonban jelentkezhetnek fennmaradó kockázatok.

• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
• Emellett fennállhatnak olyan, nem nyilvánvaló fennmaradó kockázatok is, melyek minden elővigyázatos-ság ellenére sem szüntethetők meg.
• A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.
• Kerülje a termék véletlen üzembe helyezését.
• Amikor üzemel a termék, tartsa távol a kezét a munkaterülettöl.
• A termék akaratlan üzembe helyezése.
• Tartsa be a kezelési útmutatóban előírt karbantartási és biztonsági utasításokat.

FIGYELMEZTETÉS

Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy paszszív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

6 Müszaki adatok

Áramfejlesztő Digitális inverter
Védelmi fokozat IP23M
Tartós teljesítmény P_n (COP) (230 V) (S1)	1,6 kW
P_max maximális teljesítmény (230 V) (S2 5 perc)	2,0 kW
Névleges feszültség U_n	2 x 230 V~
Névleges áramerősség I_n	7 A (230 V~)
Névleges áramerősség I_n	2 x 2,1 A (USB)
Frekvencia F_n	50 Hz
Teljesítményosztály G1
Hatásos teljesítmény tényezője φ	1
Minőségi osztály A
A hajtómotor kivitele 4 ütemű 1 hengeres, léghütéses

Lökettérfogat 79 cm3
Max. teljesítmény (motor) 2,2 kW / 3 LE
Üzemanyag E10 szuperbenzin
Tartály térfogata	4,1 l
A motorolaj típusa	15W40
Olajmennyiség (kb.)	350 ml
Fogyasztás teljes terhelésnél	1,27 l/h
Tömeg	17,5 kg
Max. hömérséklet	40 °C
Max. felállítási magasság (tengerszint felett)	1000 m
Gyújtógyertya	A7RTC

A müszaki változtatás jogát fenntartjuk!

S1 üzemmód (folyamatos üzem)

A termék tartósan üzemeltethető a megadott teljesítménynyel.

S2 üzemmód (rövid idejű üzemeltetés)

A termék rövid ideig (5 percig) üzemeltethető a megadott teljesítménnyel.

FIGYELMEZTETÉS

A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zajszintje meghaladja a 85 dB értéket, akkor a közelben tartózkodó személyeknek megfelelő hallásvédőt kell viselniük.

Információk a vonatkozó szabványok szerint (EN ISO 3744:1995, ISO 8528-10:1998) mért zajképződési értékekhez:

Hangnyomásszint L_pA	71,6 dB
Hangteljesítményszint L_wA	91,6 dB
K_pA mérési bizonytalanság	1,13 dB

7 Kicsomagolás

FIGYELMEZTETÉS

A termék és a csomagolóanyag nem játékszer!

Ne engedje, hogy a gyermekek a műanyag zacskókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!

• Nyissa ki a csomagolást, és óvatosan vegye ki a terméket.
• Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, nem szenvedett-e a termék és a tartozékok szállítási sérüléseket. Az esetleges sérüléseket azonnal jelentse a terméket kiszállító szállítmányozónak. Utólagos reklamációkat nem fogadunk el.
• Lehetőleg a jótállási idő lejártáig őrizze meg a csomagolást.
• A használatba vétel előtt ismerkedjen meg a termékkel a kezelési útmutató alapján.

- Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.

- Rendelésnél adja meg a cikkszámot, valamint a termék típusát és gyártási évét.

8 Üzembe helyezés előtt

Elektromos biztonság

Használat előtt az áramfejlesztőt és annak villamos fel- szereléseit (beleértve a vezetékeket és a dugós csatlako- zásokat is) ellenőrizni kell, hogy megbizonyosodjon róla, nem hibásodtak-e meg.

Soha ne kösse össze az áramfejlesztőt a villamos hálózattal (csatlakozóaljzat).

A fogyasztóhoz vezető vezetékek hosszát a lehető legrövidebbre kell kialakítani.

FIGYELMEZTETÉS

Egészségkárosodás veszélye!

Az üzemanyag-/kenőolaj-gőz és a kipufogógáz belélegzése súlyos egészségkárosodást okozhat, eszméletvesztéssel járhat, és szélsőséges esetben halált is okozhat.

– Ne lélegezze be az üzemanyag-/kenőolaj-gőzt és a kipufogógázt.

– A terméket csak a szabadban üzemeltesse.

FIGYELEM

A termék károsodása!

Ha a terméket kevés motor- és hajtóműolajjal, illetve olaj nélkül üzemelteti, az a motor károsodását okozhatja.

– Üzembe helyezés előtt töltsön be üzemanyagot és olajat. A termékben kiszállításkor nincs sem motorolaj, sem hajtóműolaj.

FIGYELEM

Környezeti károk!

A kifolyó olaj maradandóan beszennyezheti a környezetet. A folyadék erősen mérgező, és gyorsan vízszenynyezést okozhat.

– Az olajat csak sík és szilárd felületen töltse be/eressze le.

- Használjon betöltő csonkot vagy tölcsért.

– A leeresztett olajat fogja fel megfelelő edényben.

– A kifröccsent olajat azonnal törölje fel alaposan, és ártalmatlanítsa a rongyot a helyben érvényes előírá-sok szerint.

– Ártalmatlanítsa az olajat a helyben érvényes előírá- sok szerint.

Szükséges szerszám:

• Kereszthornyos csavarhúzó*

* = nem feltétlenül tartoznak a szállított elemek közé!

Használat elötti ellenőrzés

- Ellenőrizze a motor minden oldalán, hogy nem szivárog-e belőle olaj vagy üzemanyag.

- Ellenőrizze a motor olajszintjét.

- Ellenőrizze az üzemanyag szintjét, az üzemanyag-tartálynak legalább félig teli kell lennie.

- Ellenőrizze a légszűrő állapotát.

- Ellenőrizze az üzemanyag vezetékeinek állapotát.

- Ügyeljen rá, hogy nem észlelhetők-e károsodás tüne- tei.

- Ellenőrizze, hogy minden védőburkolat a helyén van-e, és hogy minden csavar, anya és csapszeg meg van-e húzva.

• Gondoskodjon a termék megfelelő szellőzéséről.

- Győződjön meg arról, hogy a gyertyapipa rögzítve van a gyújtógyertyán.

- Távolítsa el az esetleg csatlakoztatott fogyasztót.

8.1 Földelőcsavar (12) (3. ábra)

FIGYELEM

Áramütés!

– A földeléshez ne használjon csupasz drótot.

– Az áramfejlesztöt biztonságosan földelni kell.

A ház földelése szükséges a statikus töltések levezetéséhez. Ennek kialakításához kösse egy kábel egyik végét az áramfejlesztő földelő csavarjára (12), a másik végét pedig külső testelő elemre (pl. földelő rúdra).

8.2 Olaj betöltése (7+8. ábra)

FIGYELEM

A termékben kiszállításkor nincs motorolaj. Üzembe helyezés előtt ezért feltétlenül töltse fel olajjal. Ehhez SAE 15W-40 olajat használjon.

Rendszeresen, minden egyes üzembe helyezés előtt ellenőrizze az olajszintet. Ha túl alacsony az olajszint, károsodhat a motor.

1. Állítsa a terméket sík és vízszintes felületre.

2. Távolítsa el a motorburkolatot (3) oly módon, hogy ki-csavarja a két csavart csillagcsavarhúzóval.

3. Csavarja ki a nívópálcát (16).

4. Töltse fel a motort egy tölcsér (14) segítségével motorolajjal. Ügyeljen a 350 ml-es max. feltöltési mennyiségre.

Óvatosan töltse be az olajat a betöltő csonk alsó éléig.

1. Törölje le a nívópálcát (16) egy tiszta, szálmentes ronggyal.

2. Helyezze be újra a nívópálcát (16) anélkül, hogy a nívópálcát visszacsavarozná, majd ellenőrizze az olaj-szintet.

3. Az olajszint a nívópálca középső jelölésén belül kell legyen.

4. Ha túl alacsony az olajszint, adjon hozzá ajánlott mennyiségű olajat (max. 350 ml teljes feltöltési menynyiség).

5. Ezután csavarja vissza a helyére a nívópálcát (16).

6. Tegye vissza a motorburkolatot (3), és rögzítse a helyére a két csavar ismételt meghúzásával.

8.3 Töltsön be üzemanyagot

VESZÉLY

Tüz- és robbanásveszély!

Az üzemanyag betöltéskor begyulladhat, vagy adott esetben fel is robbanhat. Ez súlyos égési sérüléseket, akár halálos balesetet is okozhat.

• Állítsa le és hagyja lehűlni a motort.
• Tartsa távol a hőt, a lángot és a szikrát.
• Üzemanyagot csak a szabadban töltse fel.
• Viseljen védőkesztyűt.
• Kerülje, hogy a börére vagy a szemébe kerüljön.
• A terméket az üzemanyag feltöltési helyétől legalább 3 m távolságban indítsa el.
• Ügyeljen a tömitetlenségekre. Ha kifolyt az üzemanyag, ne indítsa be a motort.

FIGYELEM

A termékben kiszállításkor nincs üzemanyag. Üzembe helyezés előtt ezért feltétlenül töltse fel üzemanyaggal. Ehhez használjon E10 szuperbenzint.

1. Csavarja le a tanksapkát (2), majd a tölcsér (14) segítségével töltsön be maximum 4,1 | E10 szuperbenzint az üzemanyagtartályba.
2. Ügyeljen rá, hogy ne töltse túl az üzemanyag-tartályt (vegye figyelembe a töltésszint (23) jelölését!), és ne öntse mellé az üzemanyagot. Használjon üzemanyagszűrő betétet (22). A kiömlött üzemanyagot azonnal itassa fel, majd várjon, amíg az üzemanyag göze elpárolog (tűzveszély).
3. Zárja le a tartály fedelét (2).

FIGYELEM

Tankoljon jól szellőző területen, leállított motorral. Ha a motor közvetlenül ezelőtt üzemben volt, akkor először hagyja lehúlni. Soha ne tankolja fel a motort olyan épületen belül, ahol az üzemanyag göze lánggal vagy szikrával érintkezhet.

Az üzemanyag rendkívül tüzveszélyes és robbanékony.

Az üzemanyag kezelése során égési sérüléseket vagy egyéb súlyos sérüléseket szenvedhet.

9 Kezelés

9.1 A motor indítása (5., 6. ábra)

VESZÉLY

Mérgezésveszély!

A terméket csak a szabadban használja. Soha ne használja zárt vagy rosszul szellőző helyiségekben.

1. Állítsa a tanksapka szellőzését (2) „ON“ állásba.
2. Állítsa a be-/kikapcsolót (13) „RUN“ állásba.

Megjegyzés:

Az energiatakarékossági kapcsolónak (10) „OFF“ állásban kell lennie.

„Hideg” állapotban:

FIGYELEM

Soha ne hagyja visszacsapódni az berántó szerkezetet. Ez károsodásokhoz vezethet.

1. Állítsa a be-/kikapcsolót (13) „Choke“, azaz szívató állásba.
2. Ezután rántsa meg hirtelen a berántó zsinórt (5), míg be nem indul a motor. Ha a motor nem indul el, ismételje meg a folyamatot.
3. A motor beindítása után (kb. 15 - 30 másodperc) állít-sa „CHOKE“ állásról „RUN” állásba a be-/kikapcsolót (13). (6. ábra)
4. Ha a motor többszöri próbálkozás után sem indul be, olvassa el a 16 című fejezetet.

MEGJEGYZÉS

Ha magas a külső hőmérséklet, akkor előfordulhat, hogy az áramfejlesztő motorját akkor is szívató nélkü kell indítani, ha hideg a motor!

„Meleg” állapotban:

1. Állítsa a be-/kikapcsolót (13) „RUN“ állásba.
2. Ezután rántsa meg hirtelen a berántó szerkezetet (5). A terméknek maximum 2 rántásra be kell indulnia. Ha a termék még mindig nem indult be, ismételje meg a folyamatot az „Indítás hideg állapotban” résznél leírtak szerint.

MEGJEGYZÉS

Amikor a motort az első alkalommal indítják be, akkor a beindításhoz többszöri próbálkozás szükséges, hogy az üzemanyag a tartályból a motorba érjen.

1. A motor beindítása után (kb. 15 - 30 másodperc) állít-sa „CHOKE“ állásról „RUN“ állásba a be-/kikapcsolót (13). (6. ábra)

9.2 A motor leállítása

Kikapcsolás előtt rövid ideig (kb. 30 másodpercig) hagyja az áramfejlesztőt terhelés nélkül járni, hogy le tudjon hűlni. Ehhez kapcsolja ki a csatlakoztatott fogyasztókat.

1. Állítsa a be-/kikapcsolót (13) „Kl” állásba.
2. Válassza le az áramátvevőket a termékről.
3. Állítsa a tanksapka szellőzését (2) „OFF“ állásba.

9.3 Üzemi kijelzés (6) (3. ábra)

Az üzemi kijelzés akkor aktív, ha jár a motor.

9.4 Túlterhelés kijelzése (7) (3. ábra)

Ha túl nagy a teljesítményfelvétel, működésbe lép a túlterhelés elleni védelem, és lekapcsolja a 230 V\~ csatlakozó-aljzatokat (9).

1. Kapcsolja ki a terméket a 9.2 szakaszban leírtak szerint.
2. Válassza le az áramátvevőket a termékröl.

9.5 Olaj figyelmeztető kijelzése (8) (3. ábra)

Ez a visszajelző túl alacsony olajszint esetén gyullad ki, és kialszik, amint kellően magas az olajszint.

Ha túl alacsony az olajszint, az indítási kísérlet során világít az olaj figyelmeztető kijelzése (8). Töltsön be motorolajat az 8.2 szakaszban leírtak szerint, majd ismételje meg az indítási műveletet.

9.6 Olajlekapcsoló automatika

Az olajlekapcsoló automatika akkor kapcsol be, ha túl kevés olaj van a motorban. Ha túl kevés olaj van a motorban, villogni kezd az olaj figyelmeztető kijelzése (8). Az ellenőrző lámpa világít, ha az olaj mennyisége nem éri el a biztonsági mennyiséget. A motor rövid idő elteltével magától leáll. Az indítás csak a motorolaj feltöltése után (lásd a következő fejezetben: 8.2) lehetséges.

9.7 Energiatakarékossági kapcsoló (10) (3. ábra)

Az üresjárati üzemanyag-fogyasztás csökkentéséhez állítsa „ON” állásba az energiatakarékossági kapcsolót (10).

Ha olyan elektromos termékek vannak csatlakoztatva a berendezésre, melyeknek magas az indítási áramfelvételük, például kompresszor, akkor az energiatakarékossági kapcsoló (10) ki kell legyen kapcsolva. Az energiatakarékossági kapcsoló olyankor is „OFF“ állásban kell legyen, amikor elindítja az áramfejlesztót.

9.8 USB-csatlakozó (11) (3. ábra)

Ez az áramfejlesztő két USB-csatlakozóval rendelkezik. Ezek például okostelefonok töltésére használhatók.

10 Tisztítás

- Tisztítási és karbantartási munkálatok előtt mindig állítsa le a motort.

FIGYELEM

Égési sérülések veszélye!

Mielött megkezdené a tisztítást vagy a karbantartást, várja meg, amíg lehül a termék.

FIGYELEM

A szennyezett karbantartási- és üzemi anyagokat adja le egy erre kijelölt gyűjtőhelyen.

• A védőberendezéseket, levegőnyilásokat és a motor-házat tartsa portól és szennyeződéstöl mentesen, amennyire csak lehetséges. Dörzsölje le a terméket tiszta ronggyal*, vagy fúvassa ki alacsony nyomású sűrített* levegővel. Azt javasoljuk, hogy a terméket minden használat után rögtön tisztítsa meg.
• Rendszeresen tisztítsa meg a terméket nedves rongygyal* és némi kenőszappannal. Ne használjon tisztítóvagy oldószereket; ezek kikezdhetik a termék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a termék belsejébe.

* = nem feltétlenül tartoznak a szállított elemek közé!

11 Karbantartás

FIGYELMEZTETÉS

A karbantartási munkálatok során mindig viseljen védőkesztyűt és maszkot!

Szükséges szerszám:

• Felfogó tartály*
- Réz drótkefe*
• Tapintásérzékelő*

* = nem feltétlenül tartoznak a szállított elemek közé!

11.1 Karbantartási terv

A zavartalan üzemeltetés biztosítása érdekében feltétlenül tartsa be az alábbi karbantartási időközöket, melyeket a Karbantartási terv ismertet.

FIGYELEM

Az első üzembe helyezéskor be kell tölteni motorolajat és üzemanyagot.

11.2 Az olajszint ellenőrzése (5+6. ábra)

1. Járjon el az 8.2 szakaszban leírtak szerint.

11.3 Olajcsere

Cserélje le a motorolajat az első 20 üzemóra után, majd 50 óránként, ill. három havonta.

Az olajcserét üzemmeleg motoron kell végrehajtani.

1. Állítsa a terméket sík és vízszintes felületre.
2. Távolítsa el a motor burkolatát (3) az 8.2 szakaszban leírtak szerint.
3. Készítsen elő egy felfogó tartályt.

4. Vegye ki a nívópálcát (16), és eressze le az olajat a felfogó tartályba oly módon, hogy megbillenti az áram-fejlesztót.

5. Töltsön be friss motorolajat (kb. 0,35 l).

6. Csavarja vissza a helyére a nívópálcát (16).

7. A használt olajat szabályszerűen ártalmatlanítsa.

11.4 A légszűrő tisztítása (19) (7. ábra)

FIGYELEM

Károsodás veszélye!

Ha a motort szüröelem nélkül, vagy sérült szüröelem mel üzemelteti, az a motor károsodásához vezethet.

– Soha ne járassa a motort a szűrőelem nélkül, vagy sérült légszűrő betéttel. Így szennyeződés kerül a motorba, ami miatt súlyos motorkárok keletkezhetnek.

Tisztítsa meg a légszűrőt (19) 50 üzemóránként, és szükség esetén cserélje ki.

1. Távolítsa el a motor burkolatát (3).
2. Távolítsa el a szárnyas csavart (17).
3. Hajtsa fel a légszüröfedelet (18).

4. Vegye ki a légszüröt (19).

5. A szűrő tisztításához nem szabad maró hatású tisztítószert és benzint használni.

6. Az egyes elemeket egy sík felületen kiütögetve tisztítsa meg. Erős szennyeződés esetén szappanlúggal mossa le, majd öblítse ki tiszta vízzel, és hagyja a levegőn megszáradni.

7. Az összeszerelés fordított sorrendben történik.

11.5 A gyújtógyertya (20) ellenőrzése (11+12. ábra)

FIGYELEM

A gyújtógyertyát csak hideg motornál cserélje!

Először 20 üzemóra után ellenőrizze, hogy a gyújtógyer- tya nem szennyezett-e, és szükség esetén tisztítsa meg rézszörű kefével. A gyújtógyertya karbantartását ezután 50 üzemóránként végezze.

1. Nyissa fel a gyújtógyertya burkolatát (4).
2. Csavaró mozdulattal húzza le a gyertyapipát (21).
3. Vegye ki a gyújtógyertyát (20) a mellékelt gyertyakulccsal (15).
4. Távolítson el minden szennyeződést a gyújtógyertya lábazatáról (20).
5. Szemrevételezéssel ellenőrizze a gyújtógyertyát (20). Drótkefével távolítsa el az esetleges lerakódásokat.
6. Ellenőrizze a gyújtógyertya-hézagot. Állítsa be a gyertyahézagot hézagmérővel 0,6 és 0,7 mm közé.
7. Az összeszerelés fordított sorrendben történik.

MEGJEGYZÉS

A laza gyújtógyertya túlmelegedhet és károsíthatja a motort. A gyújtógyertya túl erős meghúzása károsítja a hengerfejben a menetet.

11.6 Az üzemanyagszűrő-betét (22) tisztítása (13+14. ábra)

Megjegyzés:

Az üzemanyagszürő-betét egy szürőkehely, amely közvetlenül a tanksapka alatt található, és minden betöltött üzemanyagot megszür.

1. Állítsa a be-/kikapcsolót (13) „OFF“ állásba.
2. Nyissa ki a tanksapkát (2).
3. Távolítsa el az üzemanyag-szűrő betétet (22) és a töltésszint jelölését (23). Tisztítsa meg az elemet nem gyúlékony oldószerrel vagy magas lobbanáspontú oldószerrel.
4. Tegye vissza a helyére az üzemanyag-szűrő betétet (22) a töltésszint jelölésével (23) együtt.
5. Zárja le a tanksapkát (2).

12 Tárolás

! VESZÉLY

Tüz- és robbanásveszély!

Ha a terméket potenciális gyújtóforrások közelében tárolja, az tüzet vagy robbanást okozhat. Ez súlyos égési sérüléseket, akár halálos balesetet is okozhat.

– Távolítsa el a lehetséges gyújtóforrásokat, mint pl. kályha, gázos vízmelegítő, gázüzemű szárítógép, stb.

FIGYELEM

Károsodás veszélye!

Ha a terméket nem tárolja szabályosan, az a motor károsodását okozhatja.

– A terméket szennyeződéstől, portól és nedvességtől védve tárolja.

Szükséges szerszám:

• Üzemanyag-elszívó szivattyú*
  • Felfogó tartály*
  * = nem feltétlenül tartoznak a szállított elemek közé!

12.1 A tárolás előkészítése

! FIGYELMEZTETÉS

Az üzemanyagot ne távolítsa el zárt helyiségben, tűz közelében vagy dohányzás közben. A gázgőzök robbanáshoz vezethetnek, vagy tűzet okozhatnak.

1. Az üzemanyag-tartályt üzemanyag-leszívó szivattyú-val ürítse ki.
2. Indítsa el a motort, és hagyja járni, amíg elfogyasztja a maradék üzemanyagot.
3. Az üzemanyagot csak kifejezetten erre a célra előirányzott tartályokban tárolja.
4. Minden szezon után végezzen olajcserét.
5. Ehhez távolítsa el a fáradt motorolajat a meleg motorból, és töltsön be újat.
6. Távolítsa el a gyújtógyertyát (20).
7. Töltsön kb. 20 ml olajat a hengerbe egy olajos kannából.
8. Lassan húzza meg a berántó szerkezetet, hogy az olaj védje belülről a hengert.
9. Csavarja vissza a gyújtógyertyát (20) (12. ábra).
10. A terméket jól szellőző helyen vagy helyiségben tárolja.

12.2 Üzemanyag leeresztése üzemanyag-leszívó szivattyúval (13. ábra)

Ha hosszabb ideig tárolja a készüléket, le kell ereszteni az üzemanyagot.

1. Tartson egy felfogó tartályt az üzemanyag-leszívó szivattyú tömlője alá.
2. Csavarja le a tanksapkát (2), és távolítsa el.
3. Távolítsa el az üzemanyag-szűrő betétet (22).
4. Tolja bele az üzemanyagleszívó szivattyú tömlőjét az üzemanyagtartályba, és eressze le teljesen az üzemanyagot az üzemanyagleszívó szivattyú segítségével.
5. Tegye vissza az üzemanyag-szürö betétet (22).
6. Csavarja vissza a helyére a tanksapkát (2).

13 Szállítás

A szállítás előkészítése

1. Ürítse le az üzemanyag-tartályt üzemanyag-leszívó szivattyúval egy arra engedélyezett tartályba.
2. Amennyiben üzemképes, hagyja járni a motort, amíg elfogyasztja a maradék üzemanyagot.

3. A motorolajat meleg motornál eressze le.

4. Távolítsa el a gyertyapipát a gyújtógyertyáról.

5. Biztosítsa a terméket elcsúszás ellen, például feszítő-hevederekkel.

6. A terméket a markolatnál fogva lehet felemelni és áthelyezni.

14 Javítások és pótalkatrészek rendelése

Javítás vagy karbantartás után bizonyosodjon meg róla, hogy minden biztonságtechnikai alkatrészt felhelyezett, és azok kifogástalan állapotban vannak. A sérülésveszélyes alkatrészeket tartsa más személyek és gyerekek számára nem hozzáférhető helyen.

FIGYELEM

A termékfelelősségről szóló törvény szerint nem felelünk azokért a károkért, amelyek szakszerűtlen javítás vagy nem eredeti pótalkatrészek használata miatt keletkeznek.

Bizzon meg egy vevőszolgálatot vagy egy illetékes szakembert. Ez vonatkozik a tartozékokra is.

Pótalkatrészeket és tartozékokat szervizközpontunktól vá- sárolhat. Ehhez szkennelje be a címlapon található QR- kódot.

Csatlakoztatások és javítások

Az elektromos szerelvények csatlakoztatását és javítását csak villamossági szakember végezheti.

14.1 Pótalkatrész rendelése

Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• Típusmegnevezés

• Cikkszám

• A típustáblája adatai

14.2 Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Kopóalkatrészek*: Gyújtógyertya, légszűrő

* = nem tartozik a szállított elemek közé!

15 Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)

A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

- A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.

- Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.

- A végfelhasználó saját maga viseli a felelösséget adatainak törléséért az ártalmatlanítandó készülékről!

- Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell öket ártalmatlanítani.

- A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:

– Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)

– Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a viszszavételre, vagy önkéntesen vállalja azt.

– Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy elötte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtőhelyen is.

– A gyártók és forgalmazók további, kiegészítő viszszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

A kiselejtezett készülék ártalmatlanítási lehetőségeiről a helyi önkormányzatnál tájékozódhat. Üzemanyagok és olajok

- A termék ártalmatlanítása előtt le kell üríteni az üzemanyagtartályt és a motorolaj tartályát!

- Az üzemanyag és a motorolaj nem minősül kommunális hulladéknak, és nem szabad a csatornába önteni, ezek szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

- Az üres olajoskannákat és üzemanyagtartályokat ártalmatlanítsa környezetbarát módon.

16 Hibaelhárítás

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vá- sárolt termék nem működne megfelelően. Ha a problémát ezzel nem sikerül beazonosítani és orvosolni, forduljon az illetékes szervizhez.

Üzemzavar Lehetséges ok Megoldás

Nem indítható újra a motor Az olajlekapcsoló automatikabekapcsol	Ellenőrizze az olajszintet, töltse fel a motorolajat
A gyújtógyertya kormos Tisztítsa meg, ill. cserélje ki a gyújtógyertyát
Nincs üzemanyag Töltsön be üzemanyagot
Szennyezett a légszűrő Tisztítsa ki vagy cserélje ki a légszűrőt
Az áramfejlesztő feszültsége tú alacsony, vagy nincs feszültség alatt.	Meghibásodott az elektronika Keressen fel szakkereskedőt
	Kioldott a túláram-megszakító Indítsa el újra az áramfejlesztőt, csökkentse a fogyasz-tók számát
	Szennyezett a légszűrő Tisztítsa ki vagy cserélje ki a légszűrőt

17 Karbantartási terv

A zavartalan üzemeltetés biztosítása érdekében feltétlenül tartsa be az alábbi karbantartási időközöket. Figyelem! Az első üzembe helyezéskor be kell tölteni motorolajat és üzemanyagot.

	Minden egyes használat előtt	20 órányi üzemidőtkövetően	50 órányi üzemidőt követően	300 órányi üzemidőtkövetően
A motorolaj ellenőrzése	X
A motorolaj cseréje		Először, aztán 50 óránként	X
A légszűrő ellenőrzése	X			Szüks. esetén a szűrő-betét cseréje
A légszűrő tisztítása			X
A termék ellenőrzéseszemrevételezéssel	X
A gyújtógyertyatisztítása			Hézag: 0,6 - 0,7 mm,szüks. esetén cserélje le
A fojtószelep ellenőrzése és újrabeállítása				X*
A hengerfej tisztítása				X*
Szelephézag beállítása				X*
Figyelem: Az „X” betűvel jelölt pontokat kizárólag arra illetékes szaküzemmel végeztesse el.

18 EU megfelelőségi nyilatkozat

Az eredeti megfelelőségi nyilatkozat fordítása

Gyártó:

Scheppach GmbH

Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék megfelel az érvényes irányelveknek és szabványoknak.

Márka: SCHEPPACH

Termék megnevezése: Inverteres áramfejlesztő – SG2500i

Cikksz. 5906226901

EU-irányelvek:

2014/30/EU, 2006/42/EG, 2011/65/EU*,

2000/14/EG_2005/88/EG, 2016/1628/EU

* A nyilatkozat fent megnevezett tárgya teljesíti az Európai Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének előírásait.

2000/14/EK\_2005/88/EK - melléklet: VI

Garantált hangteljesítményszint (LwA): 93 dB

Mért hangteljesítményszint (LWA): 91,6 dB

Bejelentett szervezet: Notified Body:

TÜV Rheinland LGA

Products GmbH,

Tillystraße 2,

90431 Nürnberg

Szám: 0197

2016/1628/EU

Kibocsátás. No:

e24*2016/1628*2018/989SHB2/P*0438*01

Alkalmazott szabványok:

EN ISO 8528-13:2016;

EN 55012:2007+A1;

EN IEC 61000-6-1:2019;

EN ISO 3744:1995;

A dokumentáció felelöse:

Niko Vraschek

Günzburger Str. 69

D-89335 Ichenhausen

A nyilvánvaló hibákat az áru átvételétől számított 8 napon belül jelezni kell, különben a vásárló elveszíti az ilyen hibákkal szemben támasztott igényekre való minden jogát. Megfelelő kezelés esetén gépeinkre garanciát nyújtunk az átadástól számított törvényes jótállási időn belül oly módon, hogy költségmentesen kicserélünk minden olyan gépalkatrészt, ami ezen az időn belül bizonyíthatóan anyag- vagy gyártáshiba következtében hibásodott meg. Azokra az alkatrészekre, melyeket nem cégünk maga gyárt, csak annyiban biztosítunk jótállást, amennyiben beszállítónk elismeri szavatossági igényünket. Az új alkatrészek beszerzési költségei a vásárlót terhelik. Átalakításból vagy ebböl eredő hiányosságokból származó és egyéb kárigények kizártak.

Gwarancja PL
