BEDIENUNGSANLEITUNG SG2500I SCHEPPACH

DE Inverter Stromerzeuger | Originalbetriebsanleitung....6

1 Einleitung .... 7
2 Produktbeschreibung (Abb. 1-14) ...... 7
3 Lieferumfang 7
4 Bestimmungsgemäße Verwendung.... 7
5 Sicherheitshinweise 8
6 Technische Daten 10
7 Auspacken 11
8 Vor Inbetriebnahme.... 11
9 Bedienung.... 12
10 Reinigung.... 13
11 Wartung.... 13
12 Lagerung.... 14
13 Transport.... 15
14 Reparatur und Ersatzteilbestellung.... 15
15 Entsorgung und Wiederverwertung.... 15
16 Störungsabhilfe 16
17 Wartungsplan.... 16
18 EU-Konformitätserklärung.... 17
19 Explosionszeichnung 298

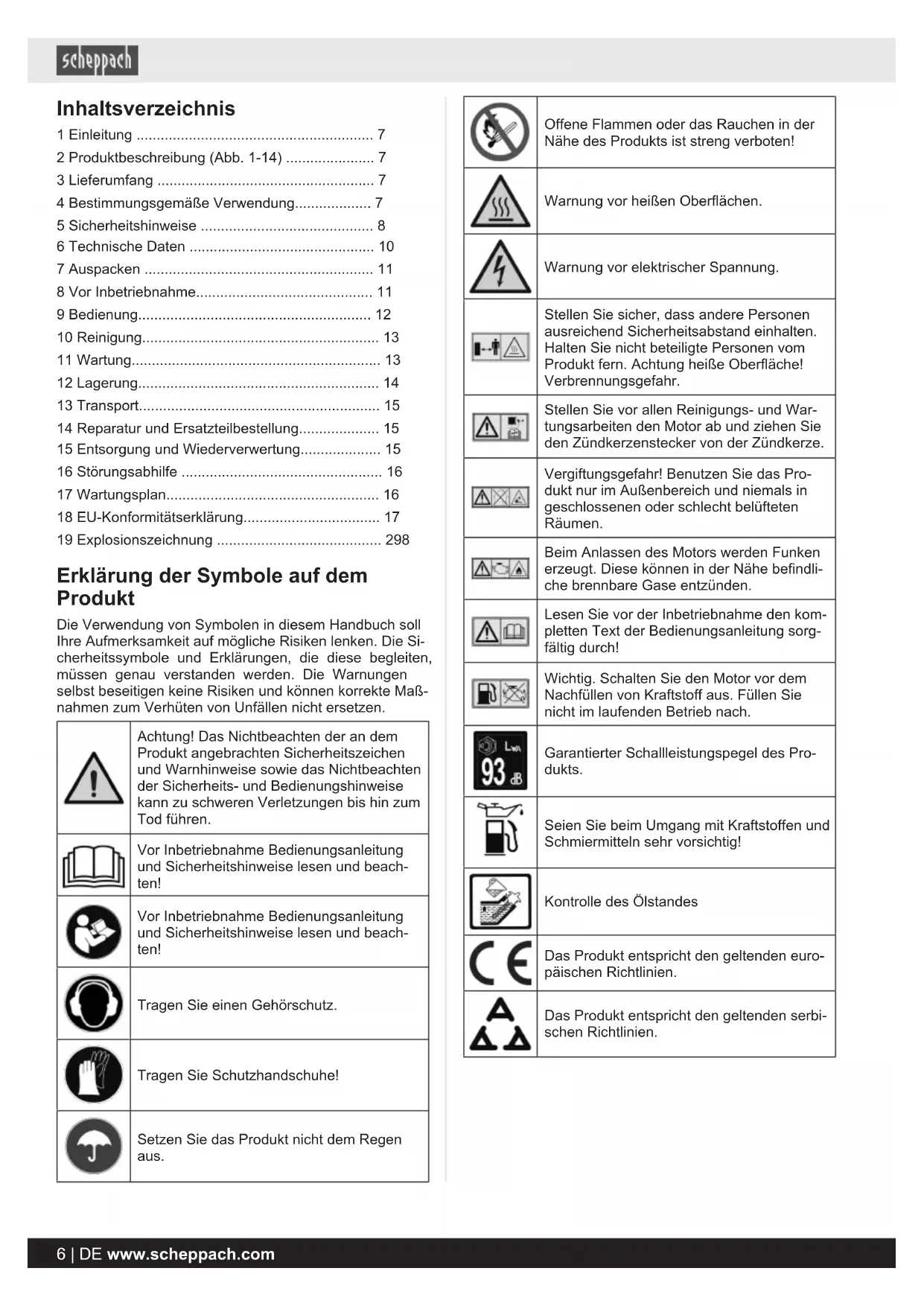

Erklärung der Symbole auf dem Produkt

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	Achtung! Das Nichtbeachten der an dem Produkt angebrachten Sicherheitszeichen und Warnhinweise sowie das Nichtbeachten der Sicherheits- und Bedienungshinweise kann zu schweren Verletzungen bis hin zum Tod führen.
	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
	Tragen Sie einen Gehörschutz.
	Tragen Sie Schutzhandschuhe!
	Setzen Sie das Produkt nicht dem Regen aus.

	Offene Flammen oder das Rauchen in der Nähe des Produkts ist streng verboten!
	Warnung vor heißen Oberflächen.
	Warnung vor elektrischer Spannung.
	Stellen Sie sicher, dass andere Personen ausreichend Sicherheitsabstand einhalten. Halten Sie nicht beteiligte Personen vom Produkt fern. Achtung heiße Oberfläche! Verbrennungsgefahr.
	Stellen Sie vor allen Reinigungs- und Wartungsarbeiten den Motor ab und ziehen Sie den Zündkerzenstecker von der Zündkerze.
	Vergiftungsgefahr! Benutzen Sie das Produkt nur im Außenbereich und niemals in geschlossenen oder schlecht belüfteten Räumen.
	Beim Anlassen des Motors werden Funken erzeugt. Diese können in der Nähe befindliche brennbare Gase entzünden.
	Lesen Sie vor der Inbetriebnahme den kompletten Text der Bedienungsanleitung sorgfältig durch!
	Wichtig. Schalten Sie den Motor vor dem Nachfüllen von Kraftstoff aus. Füllen Sie nicht im laufenden Betrieb nach.
	Garantierter Schallleistungspegel des Produkts.
	Seien Sie beim Umgang mit Kraftstoffen und Schmiermitteln sehr vorsichtig!
	Kontrolle des Ölstandes
	Das Produkt entspricht den geltenden europäischen Richtlinien.
	Das Produkt entspricht den geltenden serbischen Richtlinien.

1 Einleitung

Hersteller:

Scheppach GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Produkt.

Hinweis:

Der Hersteller dieses Produkts haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Produkt oder durch dieses Produkt entstehen bei:

• Unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• Nicht bestimmungsgemäßer Verwendung

Beachten Sie:

Die Bedienungsanleitung ist Bestandteil dieses Produkts.

Sie enthält wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Produkts erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Produkts geltenden Vorschriften Ihres Landes beachten.

Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Betreiben Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Bedienungsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

2 Produktbeschreibung (Abb. 1-14)

1. Tragegriff
2. Tankdeckel
3. Motorabdeckung
4. Zündkerzenabdeckung
5. Seilzugstarter
6. Betriebsanzeige
7. Überlastanzeige
8. Ölwarnanzeige
9. 230 V\~ Steckdose (2x)
10. Energiesparschalter
11. USB - Anschluss (2x)
12. Erdungsschraube
13. Ein-/Ausschalter mit Choke
14. Trichter
15. Zündkerzenschlüssel
16. Ölmessstab
17. Flügelschraube
18. Luftfilterdeckel
19. Luftfilter
20. Zündkerze
21. Zündkerzenstecker
22. Kraftstofffiltereinsatz
23. Füllstandsmarkierung

3 Lieferumfang

Anzahl Bezeichnung

1 x Stromerzeuger
1 x Zündkerzenschlüssel
1 x Trichter
1 x Bedienungsanleitung

4 Bestimmungsgemäße Verwendung

Der Stromerzeuger ist für Produkte, die einen Betrieb an einer 230 V\~ Wechselspannungsquelle vorsehen, geeignet. Bei Haushaltsgeräten und elektronischen Produkten prüfen Sie bitte die Eignung nach den jeweiligen Herstellerangaben.

Das Produkt darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüberhinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorge-rufene Schäden oder Verletzungen aller Art haftet der Benutzer und nicht der Hersteller.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, die das Produkt verwenden und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.

Veränderungen an dem Produkt schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Das Produkt darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden.

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

Bitte beachten Sie, dass unsere Produkte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Produkt in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Erklärung der Signalwörter in der Bedienungsanleitung

GEFAHR

Signalwort zur Kennzeichnung einer unmittelbar bevorstehenden Gefährdungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

WARNUNG

Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben könnte.

VORSICHT

Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben könnte.

ACHTUNG

Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, Sachschäden am Produkt oder Eigentum/Besitz zur Folge haben könnte.

5 Sicherheitshinweise

5.1 Allgemeine Sicherheitshinweise

ACHTUNG

Achtung!

Beim Benutzen von Produkten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung/Sicherheitshinweise deshalb sorgfältig durch. Falls Sie das Produkt an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung/Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

• Kinder sind zu schützen, indem sie einen Sicherheitsabstand zum Stromerzeugungsaggregat einhalten.
• Kraftstoff ist brennbar und leicht entzündlich. Nicht während des Betriebs befüllen. Nicht befüllen, wenn geraucht wird oder in der Nähe offenen Feuers. Keinen Kraftstoff verschütten.
• Einige Teile des Hubkolben-Verbrennungsmotors sind heiß und können Verbrennungen hervorrufen. Die Warnhinweise auf dem Stromerzeugungsaggregat sind zu beachten.

GEFAHR

Vergiftungsgefahr

Abgase, Kraftstoffe und Schmierstoffe sind giftig, Abgase dürfen nicht eingeatmet werden.

ACHTUNG

Brandrisiko

Kraftstoff und Kraftstoffdämpfe sind leicht entzündlich bzw. explosiv.

- Motorabgase sind giftig. Das Stromerzeugungsaggregat darf nicht in unbelüfteten Räumen betrieben werden. Wenn das Stromerzeugungsaggregat in gut belüfteten Räumen betrieben werden soll, müssen die Abgase über einen Abgasschlauch direkt ins Freie geleitet werden und es müssen zusätzliche Anforderungen an den Schutz vor Feuer und Explosion eingehalten werden. Auch beim Betrieb eines Abgasschlauches können giftige Abgase entweichen. Wegen der Brandgefahr darf der Abgasschlauch niemals auf brennbare Stoffe gerichtet werden.

• Stromerzeugungsaggregate sollten nur bis zu ihrer Nennleistung unter den Nenn-Umgebungsbedingungen angewendet werden. Wenn die Anwendung des Stromerzeugungsaggregates unter Bedingungen erfolgt, die den Bezugsbedingungen nach ISO 8528-8:2016, 7.1, nicht entsprechen und wenn das Abkühlen des Motors oder Generators beeinträchtigt ist, z. B. als Ergebnis des Betriebs in eingeschränkten Bereichen, ist eine Verringerung der Leistung erforderlich.
• Es dürfen keine Veränderungen am Stromerzeugungsaggregat vorgenommen werden.
  • Die voreingestellte Drehzahl des Herstellers darf nicht verändert werden. Stromerzeugungsaggregat oder angeschlossene Geräte können beschädigt werden.
• Das Stromerzeugungsaggregat niemals in Räumen mit leicht entzündlichen Stoffen betreiben.

ACHTUNG

Heiße Oberflächen!

Verbrennungsgefahr, Abgasanlage und Antriebsaggregat nicht berühren.

ACHTUNG

Gehörschutz tragen!

Benutzen Sie einen geeigneten Gehörschutz, wenn Sie sich in der Nähe des Produkts befinden.

• Berühren Sie keine mechanisch bewegten oder heißen Teile. Entfernen Sie keine Schutzabdeckungen.
• Es dürfen für Wartung und Zubehör nur Originalteile verwendet werden.
• Reparatur- und Einstellarbeiten dürfen nur durch autorisiertes Fachpersonal ausgeführt werden.
• Schützen Sie sich vor elektrischen Gefahren.
• Das Stromerzeugungsaggregat nie mit nassen Händen anfassen.
• Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel (H07RN).
• Stromerzeugungsaggregat niemals bei Regen oder Schneefall betreiben.
• Stellen Sie beim Transport und Auftanken den Motor ab.
• Entleeren Sie den Tank nicht in der Nähe von offenem Licht, Feuer oder Funkenflug. Nicht rauchen!
• Der Gebrauch des Stromerzeugungsaggregats bei Gewitter ist verboten - Blitzschlaggefahr!
• Dem Stromerzeugungsaggregat einen sicheren, ebenen Platz geben. Drehen und Kippen oder Standortwechsel während des Betriebes sind verboten.
• Das Stromerzeugungsaggregat mindestens 1 m entfernt von Wänden oder angeschlossenen Geräten aufstellen.

- Bei den technischen Daten unter Schallleistungspegel (LwA) und Schalldruckpegel (LpA) angegebene Werte stellen Emissionspegel dar und sind nicht zwangsläufig sichere Arbeitspegel. Da es einen Zusammenhang zwischen Emissions- und Immissionspegeln gibt, kann dieser nicht zuverlässig zur Bestimmung eventuell erforderlicher, zusätzlicher Vorsichtsmaßnahmen herangezogen werden. Einflussfaktoren auf den aktuellen Immissionspegel der Arbeitskraft schließen die Eigenschaften des Arbeitsraumes, andere Geräuschquellen, Luftschall, etc., wie z. B. die Anzahl der Maschinen und anderer angrenzender Prozesse und die Zeitspanne, die ein Bediener dem Lärm ausgesetzt ist, ein. Ebenfalls kann der zulässige Immissionspegel von Land zu Land abweichen.

Dennoch wird diese Information dem Betreiber der Maschine die Möglichkeit bieten, eine bessere Abschätzung der Risiken und Gefährdungen durchzuführen. Fallweise sollten akustische Messungen nach der Installation erfolgen, um den Schalldruckpegel zu bestimmen.

- Beachten Sie die Vorschriften zur elektrischen Sicherheit, die für den Ort gelten, an dem das Stromerzeugungsaggregat verwendet wird.

5.2 Elektrische Sicherheit

- Vor der Anwendung sollten das Stromerzeugungsaggregat und dessen elektrische Ausrüstung (einschließlich Leitungen und Steckerverbindungen) überprüft werden, um sicherzustellen, dass kein Defekt vorliegt. - Das Stromerzeugungsaggregat darf nicht an andere Stromquellen angeschlossen werden, wie etwa an die Stromversorgung von Energieversorgungsunternehmen. In besonderen Fällen, wo eine Reserveverbindung an bestehende elektrische Systeme vorgesehen ist, darf dies nur durch einen qualifizierten Elektriker durchgeführt werden, der die Unterschiede zwischen der betriebenen Ausrüstung, die das öffentliche Stromnetz nutzt, und dem Betrieb des Stromerzeugungsaggregates berücksichtigt. Nach diesem Teil der ISO 8528 müssen die Unterschiede in der Bedienungsanleitung angegeben werden.

- Der Schutz gegen elektrischen Schlag hängt von den Schutzschaltern ab, die genau auf das Stromerzeugungsaggregat abgestimmt sind. Wenn ein Schutzschalter ersetzt werden muss, sollte dies durch einen Schutzschalter mit denselben Bemessungs- und Leistungseigenschaften geschehen.

- Infolge hoher mechanischer Belastungen sollten nur strapazierfähige Gummischlauchleitungen (nach IEC 60245-4) oder gleichwertige Ausrüstung verwendet werden.

- Wenn Verlängerungsleitungen oder mobile Verteilnetze verwendet werden, darf der Widerstandswert 1,5 Ω nicht überschreiten. Als Richtwert gilt, dass die Gesamtlänge von Leitungen für einen Querschnitt von 1,5 mm² 60 m nicht überschreiten sollte, bei einem Querschnitt von 2,5 mm² sollten 100 m nicht überschritten werden.

! WARNING

Halten Sie sich an die Vorschriften zur elektrischen Sicherheit, die für den Ort gelten, an dem das Stromerzeugungsaggregat verwendet wird.

! WARNING

Berücksichtigen Sie die Anforderungen und Vorsichtsmaßnahmen im Falle der Wiederversorgung einer Anlage durch ein Stromerzeugungsaggregat in Abhängigkeit von den Schutzmaßnahmen dieser Anlage und den anwendbaren Richtlinien.

5.3 Umgang mit Kraftstoff

ACHTUNG

Verwenden Sie ausschließlich Super E10 Benzin als Kraftstoff.

GEFAHR

Lebensgefahr!

Kraftstoff ist giftig und hochgradig entflammbar.

- Bewahren Sie Kraftstoff nur in dafür vorgesehenen Behältern (Kanistern) auf.

• Die Verschlusskappen der Tankbehälter sind immer ordnungsgemäß aufzuschrauben und festzuziehen.

- Aus Sicherheitsgründen sind Kraftstofftank- und andere Tankverschlüsse bei Beschädigung auszutauschen.

- Halten Sie Kraftstoff von Funken, offenen Flammen, Dauerflammen, Wärmequellen und anderen Zündquellen fern. Rauchen Sie nicht!

- Tanken Sie nur im Freien und rauchen Sie während des Betankens nicht.

- Stellen Sie vor dem Tanken den Verbrennungsmotor ab und lassen Sie ihn abkühlen.

- Kraftstoff ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder sofort nach dem Abschalten des Produkts, darf der Tankverschluss nicht geöffnet oder Kraftstoff nachgefüllt werden.

- Öffnen Sie den Tankverschluss vorsichtig und langsam. Druckausgleich abwarten und erst danach Tankdeckel vollständig abnehmen.

- Verwenden Sie zum Auftanken einen geeigneten Trichter oder ein Einfüllrohr, damit kein Kraftstoff auf Verbrennungsmotor und Gehäuse auslaufen kann. Überfüllen Sie den Kraftstofftank nicht!

- Um dem Kraftstoff Platz zum Ausdehnen zu lassen, Kraftstofftank niemals über die Unterkante des Einfüllstutzens hinaus befüllen. Zusätzliche Angaben in der Gebrauchsanleitung des Verbrennungsmotors beachten.

- Falls Kraftstoff übergelaufen ist, den Verbrennungsmotor erst starten, nachdem die mit Kraftstoff verschmutzte Fläche gereinigt wurde. Jeglicher Zündversuch ist zu vermeiden, bis sich die Kraftstoffdämpfe verflüchtigt haben (trockenwischen).

- Wischen Sie verschütteten Kraftstoff stets auf.

- Wenn Kraftstoff auf die Kleidung geraten ist, muss diese gewechselt werden.

- Der Tankdeckel ist nach jedem Tankvorgang ordnungsgemäß zuzuschrauben und festzuziehen. Das Produkt darf ohne aufgeschraubten Original-Tankdeckel nicht in Betrieb genommen werden.

• Überprüfen Sie aus Sicherheitsgründen Kraftstoffleitung, Kraftstofftank, Tankverschluss und Anschlüsse regelmäßig auf Beschädigungen, Alterung (Brüchigkeit), auf festen Sitz und undichte Stellen und tauschen diese bei Bedarf aus.
• Entleeren Sie den Tank nur im Freien.
• Verwenden Sie niemals Getränkeflaschen oder Ähnliches zum Entsorgen oder Lagern von Betriebsstoffen, wie z. B. Kraftstoff. Personen, insbesondere Kinder, könnten verleitet werden, daraus zu trinken.
• Bewahren Sie niemals das Produkt mit Kraftstoff im Tank innerhalb eines Gebäudes auf. Entstehende Kraftstoffdämpfe können mit offenem Feuer oder Funken in Berührung kommen und sich entzünden.
• Produkt und Kraftstoffbehälter nicht in der Nähe von Heizungen, Heizstrahlern, Schweißgeräten und sonstigen Wärmequellen abstellen.

GEFAHR

Explosionsgefahr!

Wird während des Betriebs ein Defekt am Tank, am Tankdeckel oder an kraftstoffführenden Teilen (Kraftstoffleitungen) festgestellt, muss sofort der Verbrennungsmotor abgestellt werden.

Anschließend ist ein Fachhändler aufzusuchen.

Restrisiken

Das Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Gefährdung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung insgesamt beachtet werden.
• Vermeiden Sie eine unbeabsichtigte Inbetriebsetzung des Produkts.
• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn das Produkt in Betrieb ist.
• Unbeabsichtigte Inbetriebsetzung des Produktes.
• Halten Sie die vorgegebenen Wartungs- und Sicherheitshinweise der Bedienungsanleitung ein.

WARNUNG

Dieses Elektrowerkzeug erzeugt während des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

6 Technische Daten

Stromerzeuger Digital Inverter
Schutzart IP23M
Dauerleistung P_n (COP)(230 V) (S1)	1,6 kW
Max. Leistung P_max (230 V) (S2 5min)	2,0 kW
Nennspannung U_n	2 x 230 V~
Nennstrom I_n	7 A (230 V~)
Nennstrom I_n	2 x 2,1 A (USB)
Frequenz F_n	50 Hz
Leistungsklasse G1
Wirkleistungsfaktor φ 1
Qualitätsklasse A
Bauart Antriebsmotor 4 Takt, 1 Zylinder, luftgekühlt
Hubraum 79 cm3
Max. Leistung (Motor)	2,2 kW / 3 PS
Kraftstoff	Super E10 Benzin
Tankinhalt	4,1 l
Motoröl Typ 15W40
Ölmenge (ca.)	350 ml
Verbrauch bei Volllast	1,27 l/h
Gewicht	17,5 kg
Temperatur max.	40 °C
Max. Aufstellhöhe (üNN)	1000 m
Zündkerze	A7RTC

Technische Änderungen vorbehalten!

Betriebsart S1 (Dauerbetrieb)

Das Produkt kann dauerhaft mit der angegebenen Leistung betrieben werden.

Betriebsart S2 (Kurzzeitbetrieb)

Das Produkt darf kurzzeitig mit der angegebenen Leistung betrieben werden (5 min).

WARNUNG

Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschinenlärm 85 dB, tragen Sie und Personen, die sich in der Nähe befinden bitte einen geeigneten Gehörschutz.

Information zur Geräuschentwicklung nach den einschlägigen Normen (EN ISO 3744:1995, ISO 8528-10:1998) gemessen:

Schalldruck L_pA	71,6 dB
Schallleistung L_wA	91,6 dB
Messunsicherheit K_pA	1,13 dB

7 Auspacken

WARNUNG

Produkt und Verpackungsmaterialien sind kein Kinderspielzeug!

Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Öffnen Sie die Verpackung und nehmen Sie das Produkt vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile auf Transportschäden. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem das Produkt angeliefert wurde. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Produkts an.

8 Vor Inbetriebnahme

Elektrische Sicherheit

Vor der Anwendung sollten der Stromerzeuger und dessen elektrische Ausrüstung (einschließlich Leitungen und Steckerverbindungen) überprüft werden, um sicherzustellen, dass kein Defekt vorliegt.

Niemals den Stromerzeuger mit dem Stromnetz (Steckdose) verbinden.

Die Leitungslängen zum Verbraucher sind möglichst kurz zu halten.

WARNUNG

Gesundheitsgefahr!

Das Einatmen von Kraftstoff-/Schmieröldämpfen und Abgasen kann zu schweren gesundheitlichen Schäden, Bewusstlosigkeit und im Extremfall zum Tod führen.

– Atmen Sie Kraftstoff-/Schmieröldämpfe und Abgase nicht ein.

– Betreiben Sie das Produkt nur im Freien.

ACHTUNG

Produktbeschädigung!

Wird das Produkt ohne oder mit zu wenig Motor- und Getriebeöl betrieben, kann dies zu einem Motorschaden führen.

- Füllen Sie vor der Inbetriebnahme Kraftstoff und Öl ein. Das Produkt wird ohne Motor- und Getriebeö geliefert.

ACHTUNG

Umweltschäden!

Ausgelaufenes Öl kann die Umwelt nachhaltig verschmutzen. Die Flüssigkeit ist hochgiftig und kann schnell zu Wasserverschmutzung führen.

– Befüllen/entleeren Sie Öl nur auf ebenen, befestigten Flächen.
- Nutzen Sie einen Einfüllstutzen oder Trichter.
– Fangen Sie abgelassenes Öl in einem geeigneten Gefäß auf.
- Wischen Sie verschüttetes Öl sofort sorgfältig auf und entsorgen Sie den Lappen nach den örtlichen Vorschriften.
- Entsorgen Sie Öl nach den örtlichen Vorschriften.

Benötigtes Werkzeug:

• Kreuzschlitzschraubendreher*

* = nicht zwingend im Lieferumfang enthalten!

Kontrolle vor Bedienung

• Überprüfen Sie alle Seiten des Motors auf Öl- oder Kraftstoffleckagen.
• Überprüfen Sie den Motorölstand.
• Überprüfen Sie den Kraftstoffstand – der Kraftstofftank sollte mindestens halb voll sein.
• Überprüfen Sie den Luftfilterzustand.
• Überprüfen Sie den Zustand der Kraftstoffleitungen.
• Achten Sie auf Anzeichen von Beschädigungen.
• Überprüfen Sie, dass alle Schutzabdeckungen angebracht und alle Schrauben, Muttern und Bolzen angezogen sind.
• Sorgen Sie für ausreichende Belüftung des Produkts.
• Vergewissern Sie sich, dass der Zündkerzenstecker der Zündkerze befestigt ist.
• Entfernen Sie einen eventuell angeschlossenen Verbraucher.

8.1 Erdungsschraube (12) (Abb. 3)

ACHTUNG

Stromschlag!

• Keinen blanken Draht zum Erden verwenden.
  – Produkt muss sicher geerdet sein.

Zur Ableitung statischer Aufladungen ist eine Erdung des Gehäuses nötig. Hierzu ein Kabel auf der einen Seite an der Erdungsschraube (12) des Stromerzeugers und auf der anderen Seite mit einer externen Masse (z. B. Staberder) verbinden.

8.2 Öl einfüllen (Abb. 7+ 8)

ACHTUNG

Das Produkt wird ohne Motoröl ausgeliefert. Vor Inbetriebnahme daher unbedingt Öl einfüllen. Verwenden Sie hierzu SAE 15W-40 Öl.

Überprüfen Sie den Ölstand regelmäßig vor jeder Inbetriebnahme. Zu niedriger Ölstand kann den Motor beschädigen.

1. Stellen Sie das Produkt auf eine ebene, gerade Fläche.
2. Entfernen Sie die Motorabdeckung (3), in dem Sie beiden Schrauben mit einem Kreuzschlitzschraubendreher herausschrauben.
3. Schrauben Sie den Ölmessstab (16) heraus.
4. Befüllen Sie den Motor mit Hilfe eines Trichters (14) mit Motoröl. Achten Sie auf die max. Füllmenge von 350 ml. Füllen Sie das Öl vorsichtig bis zur Unterkante des Einfüllstutzens ein.
5. Wischen Sie den Ölmessstab (16) mit einem sauberen, fusselfreien Tuch ab.
6. Setzen Sie den Ölmessstab (16) wieder ein, ohne den Messstab wieder fest zu schrauben und überprüfen Sie anschließend den Ölfüllstand.
7. Der Ölstand muss innerhalb der mittleren Markierung am Ölmessstab sein.
8. Wenn der Ölfüllstand zu gering ist, geben Sie die empfohlene Menge an Öl zu (max. 350 ml Gesamtfüllmenge).
9. Schrauben Sie den Ölmessstab (16) anschließend wieder ein.
10. Setzen Sie die Motorabdeckung (3) auf und fixieren diese, indem Sie beiden Schrauben wieder anziehen.

8.3 Kraftstoff einfüllen

GEFAHR

Brand- und Explosionsgefahr!

Kraftstoff kann sich beim Befüllen entzünden und gegebenenfalls explodieren. Dies führt zu schweren Verbrennungen oder zum Tod.

• Schalten Sie den Motor aus und lassen diesen abkühlen.
• Halten Sie Hitze, Flammen und Funken fern.
  • Füllen Sie Kraftstoff nur im Freien auf.
  • Tragen Sie Schutzhandschuhe.
• Vermeiden Sie Haut- und Augenkontakt.
• Starten Sie das Produkt mit Abstand von mind. 3 m zum Auffüllort des Kraftstoffs.
• Achten Sie auf Undichtigkeiten. Wenn Kraftstoff ausläuft, starten Sie den Motor nicht.

ACHTUNG

Das Produkt wird ohne Kraftstoff ausgeliefert. Vor Inbetriebnahme daher unbedingt Kraftstoff einfüllen. Verwenden Sie hierzu Super E10 Benzin.

1. Schrauben Sie den Tankdeckel (2) auf und füllen Sie mit Hilfe des Trichters (14) maximal 4,1 l Super E10 Benzin in den Tankbehälter.
2. Achten Sie darauf, dass der Kraftstofftank nicht überfüllt wird (Füllstandsmarkierung (23) beachten!) und kein Kraftstoff verschüttet wird. Kraftstofffiltereinsatz (22) verwenden. Verschütteten Kraftstoff sofort aufnehmen und warten, bis sich die Kraftsoffdämpfe verflüchtigt haben (Entzündungsgefahr).
3. Verschließen Sie den Tankdeckel (2).

ACHTUNG

Tanken Sie in einem gut belüfteten Bereich bei gestopptem Motor.

Wenn der Motor unmittelbar vorher in Betrieb war, lassen Sie ihn zuerst abkühlen. Betanken Sie niemals den Motor in einem Gebäude, wo die Kraftstoffdämpfe Flammen oder Funken erreichen können.

Kraftstoff ist äußerst feuergefährlich und explosiv. Sie können beim Umgang mit Kraftstoff Verbrennungen oder andere schwere Verletzungen erleiden.

9 Bedienung

9.1 Motor starten (Abb. 5, 6)

GEFAHR

Vergiftungsgefahr!

Benutzen Sie das Produkt nur im Außenbereich und niemals in geschlossenen oder schlecht belüfteten Räumen.

1. Stellen Sie die Belüftung am Tankdeckel (2) auf „ON“.
2. Stellen Sie den Ein-/Ausschalter (13) auf Stellung „RUN“.

Hinweis:

Der Energiesparschalter (10) muss auf „OFF“ stehen.

Im „kalten“ Zustand:

ACHTUNG

Lassen Sie den Seilzugstarter niemals zurückschleudern. Dies kann zu Beschädigungen führen.

1. Stellen Sie den Ein-/Ausschalter (13) auf Stellung „Choke“.
2. Ziehen Sie nun den Seilzugstarter (5) rasch an, bis der Motor startet. Sollte der Motor nicht starten, wiederholen Sie den Vorgang.
3. Ein-/Ausschalter (13) nach dem Starten des Motors (nach ca. 15-30 Sekunden) von Stellung „CHOKE“ auf Stellung „RUN“ bringen. (Abb. 6)
4. Springt der Motor auch nach mehreren Versuchen nicht an, lesen Sie das Kapitel 16.

HINWEIS

Bei hohen Außentemperaturen kann es vorkommen, dass der Stromerzeuger auch bei kaltem Motor ohne Choke gestartet werden muss!

Im „warmen“ Zustand:

1. Stellen Sie den Ein-/Ausschalter (13) auf Stellung „RUN“.

2. Ziehen Sie nun den Seilzugstarter (5) rasch an. Das Produkt sollte nach maximal 2 Zügen starten. Falls das Produkt immer noch nicht startet, wiederholen Sie den Vorgang unter „Starten im kaltem Zustand“.

HINWEIS

Wenn der Motor das erste Mal angelassen wird, sind mehrere Versuche zum Anlassen erforderlich, bis der Kraftstoff vom Tank zum Motor befördert worden ist.

1. Ein-/Ausschalter (13) nach dem Starten des Motors (nach ca. 15-30 Sekunden) von Stellung „CHOKE“ auf Stellung „RUN“ bringen. (Abb. 6)

9.2 Motor abstellen

Den Stromerzeuger kurz (circa 30 Sekunden) ohne Belastung laufen lassen, bevor Sie ihn abstellen, damit er nachkühlen kann. Schalten Sie hierzu die angeschlossenen Verbraucher aus.

1. Den Ein-/Ausschalter (13) auf Stellung „OFF“ bringen.

2. Trennen Sie die Stromabnehmer vom Produkt.

3. Stellen Sie die Belüftung am Tankdeckel (2) auf „OFF“.

9.3 Betriebsanzeige (6) (Abb. 3)

Die Betriebsanzeige ist bei laufendem Motor aktiv.

9.4 Überlastanzeige (7) (Abb. 3)

Der Überlastungsschutz wird bei zu hoher Leistungsabnahme aktiv und schaltet die 230 V\~ Steckdosen (9) ab.

1. Schalten Sie das Produkt, wie unter Abschnitt 9.2 beschrieben, aus.

2. Trennen Sie die Stromabnehmer vom Produkt.

9.5 Ölwarnanzeige (8) (Abb. 3)

Die Anzeige aktiviert sich bei zu geringem Ölstand und deaktiviert sich, sobald der Ölstand ausreichend ist.

Wenn der Ölstand zu gering ist, leuchtet die Ölwarnanzeige (8) während des Startversuchs auf. Füllen Sie Motoröl, wie unter 8.2 beschrieben, nach und wiederholen Sie den Startvorgang.

9.6 Ölabschaltautomatik

Die Ölabschaltautomatik spricht an, wenn zu wenig Motoröl vorhanden ist. Die Ölwarnanzeige (8) beginnt zu blinken wenn zu wenig Öl im Motor vorhanden ist. Die Kontrollleuchte beginnt zu leuchten wenn die Ölmenge die Sicherheitsmenge unterschritten hat. Der Motor stellt sich nach kurzer Zeit selbstständig ab. Ein Starten ist erst nach Auffüllen von Motoröl (siehe Kapitel 8.2) möglich.

9.7 Energiesparschalter (10) (Abb. 3)

Zur Reduzierung des Kraftstoffverbrauches im Leerlauf bringen Sie den Energiesparschalter (10) in Position „ON“.

Der Energiesparschalter (10) muss ausgeschaltet sein, wenn elektrische Produkte angeschlossen sind, die einen hohen Anlaufstrom brauchen, wie zum Beispiel einen Kompressor. Auch wenn der Stromerzeuger gestartet wird, muss anfangs der Energiesparschalter auf „OFF“ sein.

9.8 USB-Anschluss (11) (Abb. 3)

Dieser Stromerzeuger ist mit zwei USB-Anschlüssen ausgestattet. Diese können beispielsweise zum Aufladen von Smartphones genutzt werden.

10 Reinigung

- Stellen Sie vor allen Reinigungs- und Wartungsarbeiten den Motor ab.

ACHTUNG

Verbrennungsgefahr!

Warten Sie, bis das Produkt abgekühlt ist, bevor Sie Reinigungs- oder Wartungsarbeiten vornehmen.

ACHTUNG

Verschmutztes Wartungsmaterial und Betriebsstoffe in einer dafür vorgesehenen Sammelstelle abgeben.

- Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Produkt mit einem sauberen Tuch* ab oder blasen Sie es mit Druckluft* bei niedrigem Druck aus. Wir empfehlen, dass Sie das Produkt direkt nach jeder Benutzung reinigen.

- Reinigen Sie das Produkt regelmäßig mit einem feuchten Tuch* und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Produkts angreifen. Achten Sie darauf, dass kein Wasser in das Produktinnere gelangen kann.

* = nicht zwingend im Lieferumfang enthalten!

11 Wartung

! WARNING

Tragen Sie bei Wartungsarbeiten immer Schutzhandschuhe und einen Mundschutz!

Benötigtes Werkzeug:

- Auffangbehälter*

• Kupferdrahtbürste*

- Fühlerlehre*

* = nicht zwingend im Lieferumfang enthalten!

11.1 Wartungsplan

Die nachfolgenden Wartungsfristen unbedingt einhalten, um den störungsfreien Betrieb sicherzustellen, wie unter Wartungsplan beschrieben.

ACHTUNG

Bei Erstinbetriebnahme muss Motoröl und Kraftstoff eingefüllt werden.

11.2 Prüfen des Ölstands (Abb. 5+6)

1. Gehen Sie wie unter 8.2 beschrieben vor.

11.3 Ölwechsel

Motoröl nach den ersten 20 Betriebsstunden wechseln, anschließend alle 50 Stunden bzw. alle drei Monate.

Der Motorölwechsel sollte bei betriebswarmem Motor durchgeführt werden.

1. Stellen Sie das Produkt auf eine ebene, gerade Fläche.
2. Entfernen Sie die Motorabdeckung (3) wie unter 8.2 beschrieben.
3. Stellen Sie einen Auffangbehälter bereit.
4. Öffnen Sie den Ölmessstab (16) und lassen warmes Motorenöl durch Neigen des Stromerzeugers in den Auffangbehälter ab.
5. Füllen Sie neues Motoröl auf (ca. 0,35 l).
6. Schrauben Sie den Ölmessstab (16) wieder ein.
7. Entsorgen Sie das Altöl ordnungsgemäß.

11.4 Luftfilter (19) reinigen (Abb. 7)

ACHTUNG

Beschädigungsgefahr!

Der Betrieb des Motors ohne oder mit einem beschädigten Filterelement kann zu Motorschäden führen.

- Lassen Sie den Motor nie ohne oder mit einem beschädigten Luftfilterelement laufen. Schmutz gelangt so in den Motor, wodurch schwerwiegende Motorschäden entstehen können.

Luftfilter (19) alle 50 Betriebsstunden reinigen, wenn nötig tauschen.

1. Entfernen Sie die Motorabdeckung (3).
2. Entfernen Sie die Flügelschraube (17).
3. Klappen Sie den Luftfilterdeckel (18) auf.
4. Entnehmen Sie den Luftfilter (19).
5. Zum Reinigen des Filters dürfen keine scharfen Reiniger oder Benzin verwendet werden.
6. Die Elemente durch Ausklopfen auf einer flachen Fläche reinigen. Bei starker Verschmutzung mit Seifenlauge waschen, anschließend mit klarem Wasser ausspülen und an der Luft trocknen lassen.
7. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

11.5 Zündkerze (20) prüfen (Abb. 11+12)

ACHTUNG

Zündkerze nur bei kaltem Motor wechseln!

Überprüfen Sie die Zündkerze erstmals nach 20 Betriebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste. Danach die Zündkerze alle 50 Betriebsstunden warten.

1. Öffnen Sie den Zündkerzenabdeckung (4).

2. Ziehen Sie den Zündkerzenstecker (21) mit einer Drehbewegung ab.

3. Entfernen Sie die Zündkerze (20) mit dem beiliegenden Zündkerzenschlüssel (15).

4. Entfernen Sie jeglichen Schmutz vom Sockel der Zündkerze (20).
5. Prüfen Sie die Zündkerze (20) visuell. Entfernen Sie evtl. vorhandene Ablagerungen mit einer Drahtbürste.
6. Prüfen Sie den Zündkerzenspalt. Stellen Sie den Elektrodenabstand mit einer Fühlerlehre auf 0,6 bis 0,7 mm ein.
7. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

HINWEIS

Eine lockere Zündkerze kann sich überhitzen und den Motor beschädigen. Und ein zu starkes Anziehen der Zündkerze kann das Gewinde im Zylinderkopf beschädigen.

11.6 Kraftstofffiltereinsatz (22) reinigen (Abb. 13+14)

Hinweis:

Beim Kraftstofffiltereinsatz handelt es sich um einen Filterbecher, welcher sich direkt unter dem Tankdeckel befindet und sämtlichen eingefüllten Kraftstoff filtert.

1. Stellen Sie den Ein-/Ausschalter (13) auf Stellung "OFF".
2. Öffnen Sie den Tankdeckel (2).
3. Entfernen Sie den Kraftstofffiltereinsatz (22) und die Füllstandsmarkierung (23). Reinigen Sie sie in nicht flammbarem Lösungsmittel oder einem Lösungsmittel mit einem hohen Flammpunkt.
4. Setzen Sie den Kraftstofffiltereinsatz (22) mit der Füllstandsmarkierung (23) wieder ein.
5. Schließen Sie den Tankdeckel (2).

12 Lagerung

GEFAHR

Brand- und Explosionsgefahr!

Beim Lagern des Produkts in der Nähe von möglichen Entzündungsquellen, kann es zu einem Brand oder einer Explosion kommen. Dies führt zu schweren Verbrennungen oder zum Tod.

- Beseitigen Sie mögliche Entzündungsquellen, wie z.B. Öfen, Heißwasserboiler mit Gas, Gastrockner usw.

ACHTUNG

Beschädigungsgefahr!

Wird das Produkt nicht ordnungsgemäß gelagert, kann dies zu Motorschäden führen.

– Lagern Sie das Produkt geschützt vor Schmutz, Staub und Feuchtigkeit.

Benötigtes Werkzeug:

• Kraftstoffabsaugpumpe*
- Auffangbehälter*
* = nicht zwingend im Lieferumfang enthalten!

12.1 Vorbereitung für das Einlagern

WARNUNG

Entfernen Sie den Kraftstoff nicht in geschlossenen Räumen, in der Nähe von Feuer oder beim Rauchen. Gasdämpfe können Explosionen oder Feuer verursachen.

1. Entleeren Sie den Kraftstofftank mit einer Kraftstoffabsaugpumpe.
2. Starten Sie den Motor und lassen Sie den Motor so lange laufen, bis der restliche Kraftstoff verbraucht ist.
3. Lagern Sie Kraftstoff in Behältern, die speziell für diesen Zweck vorgesehen sind.
4. Machen Sie nach jeder Saison einen Ölwechsel.
5. Dazu entfernen Sie das alte Motoröl vom warmen Motor und füllen neues nach.
6. Entfernen Sie die Zündkerze (20).
7. Füllen Sie mit einer Ölkanne ca. 20 ml Öl in den Zylinder.
8. Ziehen Sie den Seilzugstarter langsam, so dass das Öl den Zylinder innen schützt.
9. Schrauben Sie die Zündkerze (20) wieder ein (Abb. 12).
10. Bewahren Sie das Produkt an einem gut gelüfteten Platz oder Ort auf.

12.2 Kraftstoff mit einer Kraftstoffabsaugpumpe ablassen (Abb. 13)

Bei einer Lagerung über einen längeren Zeitraum, muss der Kraftstoff abgelassen werden.

1. Halten Sie einen Auffangbehälter unter den Schlauch der Kraftstoffabsaugpumpe.
2. Schrauben Sie den Tankdeckel (2) auf und entfernen Sie diesen.
3. Entfernen Sie den Kraftstofffiltereinsatz (22).
4. Schieben Sie den Schlauch der Kraftstoffabsaugpumpe in den Kraftstofftank und lassen Sie den Kraftstoff mit Hilfe der Kraftstoffabsaugpumpe vollständig ab.
5. Setzen Sie den Kraftstofffiltereinsatz (22) wieder ein.
6. Schrauben Sie den Tankdeckel (2) wieder fest.

13 Transport

Vorbereitung für den Transport

1. Entleeren Sie den Kraftstofftank mit einer Kraftstoffabsaugpumpe in einen zulässigen Auffangbehälter.
2. Sofern betriebsfähig, lassen Sie den Motor so lange laufen, bis der restliche Kraftstoff verbraucht ist.
3. Entleeren Sie das Motoröl des warmen Motors.
4. Entfernen Sie den Zündkerzenstecker von der Zündkerze.
5. Sichern Sie das Produkt, zum Beispiel mit Spanngurten, gegen Verrutschen.
6. Das Produkt kann über den Handgriff angehoben und versetzt werden.

14 Reparatur und Ersatzteilbestellung

Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile vor anderen Personen und Kindern unzugänglich aufbewahren.

ACHTUNG

Laut Produkthaftungsgesetz wird nicht für Schäden gehaftet, die durch unsachgemäße Reparaturen oder durch Nichtverwendung von Originalersatzteilen verursacht werden.

Beauftragen Sie einen Kundendienst oder eine autorisierte Fachkraft. Entsprechendes gilt auch für Zubehörteile.

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

14.1 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Modellbezeichnung
• Artikelnummer
• Daten des Typenschildes

14.2 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Zündkerze, Luftfilter

* = nicht im Lieferumfang enthalten!

15 Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.

- Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

- Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

- Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

- Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)

- Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

– Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei diesem abgeben oder einer anderen autorisierten Sammelstelle in Ihrer Nähe zuführen.

- Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

- Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.

- Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Kraftstoffe und Öle

- Vor der Entsorgung des Produkts müssen der Kraftstofftank und der Motorölbehälter geleert werden!

- Kraftstoff und Motoröl gehören nicht in den Hausmüll oder Abfluss, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

- Leere Öl- und Kraftstoffbehälter müssen umweltgerecht entsorgt werden.

16 Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie Sie Abhilfe schaffen können, wenn Ihr Produkt einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Störung Mögliche Ursache Abhilfe

Motor kann nicht gestartet werden	Ölabschaltautomatik springt an	Ölstand prüfen, Motoröl auffüllen
	Zündkerze verrußt Zündkerze	reinigen, bzw. tauschen
	Kein Kraftstoff	Kraftstoff nachfüllen
	Luftfilter verschmutz Luftfilter	reinigen oder ersetzen
Stromerzeuger hat zu wenig oder keine Spannung.	Elektronik defekt Fachhändler	aufsuchen
	Überstromschutzschalter hat ausgelöst	Stromerzeuger neu starten, Verbraucher reduzieren
	Luftfilter verschmutzt	Luftfilter reinigen oder ersetzen

17 Wartungsplan

Die nachfolgenden Wartungsfristen unbedingt einhalten, um den störungsfreien Betrieb sicherzustellen. Achtung! Bei Erstinbetriebnahme muss Motoröl und Kraftstoff eingefüllt werden.

	Vor jedem Gebrauch Nach einer Betriebszeit von 20 Stunden		Nach einer Betriebszeit von 50 Stunden	Nach einer Betriebszeit vom 300 Stunden
Überprüfung des Motoröls	X
Wechseln des Motoröls		Erstmalig, dann alle 50 Stunden	X
Überprüfung des Luftfilters	X			evtl. Filtereinsatz wechseln
Reinigung des LuftfiltersSichtprüfung am Produkt	X		X
Reinigen der Zündkerze			Abstand:0,6 – 0,7 mm, evtl. erneuern
Prüfen und Wiedereinstellen der Drosselklappe				X*
Reinigen des Zylinderkopfes				X*
Ventilspiel einstellen X*
Achtung: Die Punkte „X“ nur bei einem autorisierten Fachbetrieb durchführen lassen.

18 EU-Konformitätserklärung

Originalkonformitätserklärung

Hersteller:

Scheppach GmbH

Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt.

Marke: SCHEPPACH

Art.-Bezeichnung: INVERTER STROMERZEUGER - SG2500i

Art.-Nr. 5906226901

EU-Richtlinien:

2014/30/EU, 2006/42/EG, 2011/65/EU*,

2000/14/EG_2005/88/EG, 2016/1628/EU

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

2000/14/EG\_2005/88/EG - Anhang: VI

Garantierter

Schallleistungspegel (L _WA ): 93 dB

Gemessener

Schallleistungspegel (LWA): 91,6 dB

Benannte Stelle: Notified Body:

TÜV Rheinland LGA

Products GmbH,

Tillystraße 2,

90431 Nürnberg

Nummer: 0197

2016/1628/EU

Emission. No: e24*2016/1628*2018/989SHB2/P*0438*01

Angewandte Normen:

EN ISO 8528-13:2016;

EN 55012:2007+A1;

EN IEC 61000-6-1:2019;

EN ISO 3744:1995;

Dokumentationsbevollmächtigter:

Niko Vraschek

Günzburger Str. 69

D-89335 Ichenhausen

Ichenhausen, 24.04.2025

Simon Schunk

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z.B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.

- Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

– Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

– Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts un- erheblich sind.

– Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.

- Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

– Geräte, die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist.

Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

1. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service- Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile

Zubehör

Reparatur

Kontakt Dokumente

Table of contents

1 Introduction ...... 20
2 Product description (Fig. 1-14).... 21
3 Scope of delivery....21
4 Proper use.... 21
5 Safety instructions.... 22
6 Technical data.... 24
7 Unpacking 24
8 Before commissioning.... 24
9 Operation 26
10 Cleaning.... 26
11 Maintenance.... 27
12 Storage.... 28
13 Transport.... 28
14 Repair and ordering spare parts 28
15 Disposal and recycling 29
16 Troubleshooting 29
17 Maintenance plan.... 30
18 EU Declaration of Conformity.... 30
19 Explosionszeichnung 298

Ichenhausen, 24.04.2025

Simon Schunk

Ichenhausen, 24.04.2025

Simon Schünk

Ichenhausen, 24.04.2025

Simon Schunk

6 Technische gegevens

Generator Digitale inverter
Beschermingsgraad IP23M
Continu vermorgen P_n (COP)(230 V) (S1)	1,6 kW
Max. vermogen P_max (230 V)(S2 5min)	2,0 kW
Nominale spanning U_n	2 x 230 V~
Nominale stroom I_n	7 A (230 V~)
Nominale stroom I_n	2 x 2,1 A (USB)
Frequentie F_n	50 Hz
Vermogensklasse G1
Actieve vermogensfactor φ 1
Kwaliteitsklasse A
Opbouw aandrijfmotor 4-takt, 1 cilinder,luchtgekoeld

Ichenhausen, 24.04.2025

Simon Schünk

Ichenhausen, 24.04.2025

Simon Schunk

Ichenhausen, 24.04.2025

TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg

Číslo: 0197

2016/1628/EU

Emise. Č.: e24*2016/1628*2018/989SHB2/P*0438*01

Použité normy:

EN ISO 8528-13:2016;

EN 55012:2007+A1;

EN IEC 61000-6-1:2019;

EN ISO 3744:1995;

Ichenhausen, 24.04.2025

Simon Schunk

Ichenhausen, 24.04.2025

Simon Schunk

Ichenhausen, 24.04.2025

Simón Schunk

Ichenhausen, 24.04.2025

Simon Schunk

Ichenhausen, 24.04.2025

Simon Schunk

Products GmbH, Tillystraße 2,

90431 Nürnberg

0197

Številka:

2016/1628/EU

Emisije. No: e24*2016/1628*2018/989SHB2/P*0438*01

Uporabljeni standardi:

EN ISO 8528-13:2016;

EN 55012:2007+A1;

EN IEC 61000-6-1:2019;

EN ISO 3744:1995;

Ichenhausen, 24.04.2025

Simon Schunk

Ichenhausen, 24.04.2025

19 Explosionszeichnung 298

Ichenhausen, 24.04.2025

Ichenhausen, 24.04.2025

Simon Schünk

19 Explosionszeichnung 298

DE-89335 Ichenhausen

Emission. Nr: e24*2016/1628*2018/989SHB2/P*0438*01

DE-89335 Ichenhausen

Ichenhausen, 24.04.2025

Ichenhausen, 24.04.2025

9.6 Oliefrakoblingsautomatik

Ichenhausen, 24.04.2025

Ichenhausen, 24.04.2025

Ichenhausen, 24.04.2025

Ichenhausen, 24.04.2025

Simon Schunk

Ichenhausen, 24.04.2025

Simon Schunk

Ichenhausen, 24.04.2025

19 Explosionszeichnung 298

Ichenhausen, 24.04.2025

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
