BRUGSANVISNING SG2500I SCHEPPACH

DK Inverter-strømgenerator | Oversættelse af den originale driftsvejledning.... 215

5 Säkerhetsanvisningar

Produkten kan köras kontinuerligt med den angivna effekten.

• Stjärnskruvmejsel*

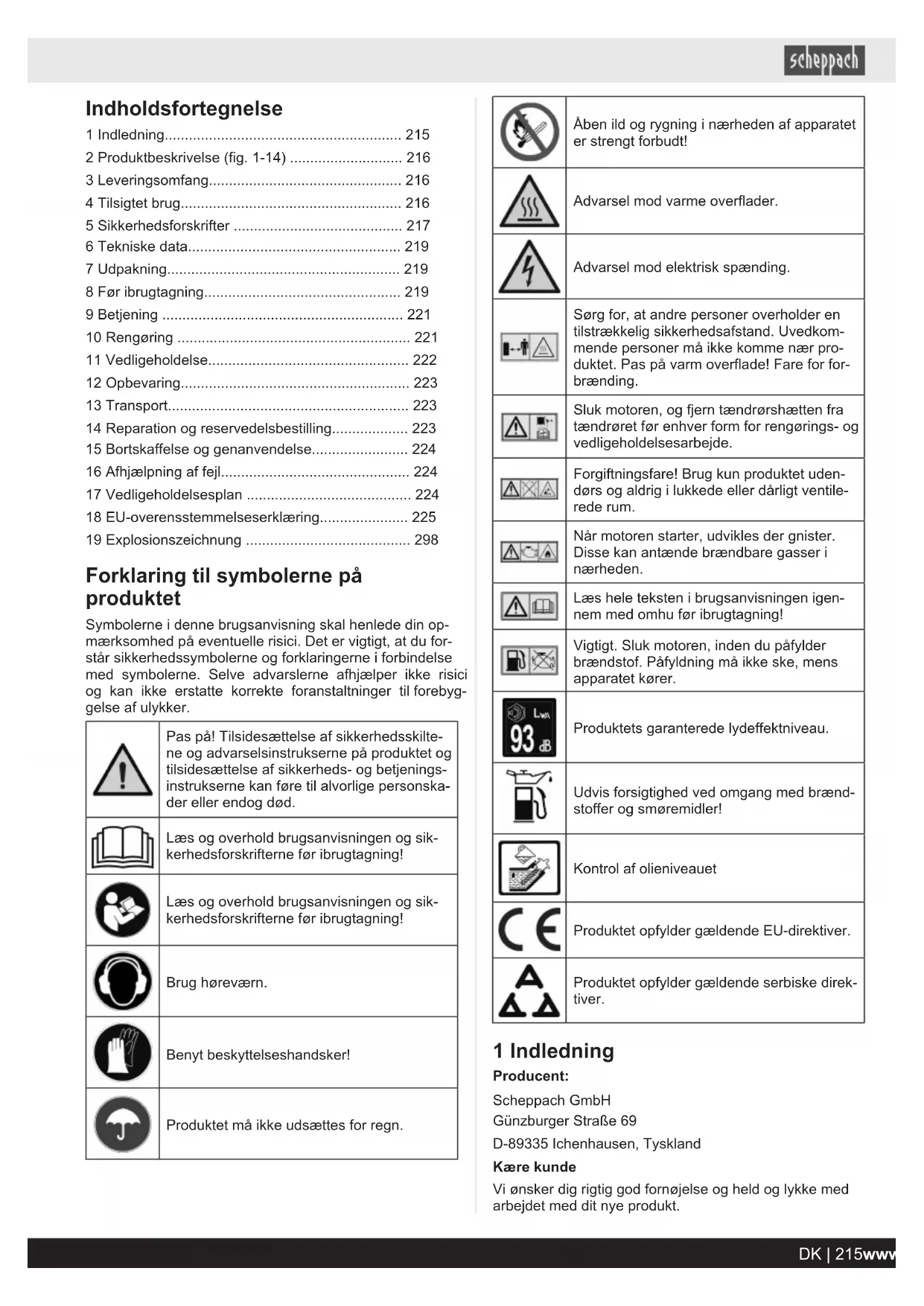

1 Indledning....215
2 Produktbeskrivelse (fig. 1-14) 216
3 Leveringsomfang 216
4 Tilsigtet brug.... 216
5 Sikkerhedsforskrifter 217
6 Tekniske data.... 219
7 Udpakning.... 219
8 Før ibrugtagning....219
9 Betjening 221
10 Rengøring 221
11 Vedligeholdelse 222
12 Opbevaring.... 223
13 Transport.... 223
14 Reparation og reservedelsbestilling.... 223
15 Bortskaffelse og genanvendelse.... 224
16 Afhjælpning af fejl.... 224
17 Vedligeholdelsesplan 224
18 EU-overensstemmelseserklæring.... 225
19 Explosionszeichnung 298

Forklaring til symbolerne på produktet

Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Pas på! Tilsidesættelse af sikkerhedsskilte- ne og advarselsinstrukserne på produktet og tilsidesættelse af sikkerheds- og betjenings- instrukserne kan føre til alvorlige personska- der eller endog død.
	Læs og overhold brugsanvisningen og sik- kerhedsforskrifterne før ibrugtagning!
	Læs og overhold brugsanvisningen og sik- kerhedsforskrifterne før ibrugtagning!
	Brug høreværn.
	Benyt beskyttelseshandsker!
	Produktet må ikke udsættes for regn.

	Åben ild og rygning i nærheden af apparatet er strengt forbudt!
	Advarsel mod varme overflader.
	Advarsel mod elektrisk spænding.
	Sørg for, at andre personer overholder en tilstrækkelig sikkerhedsafstand. Uvedkommenende personer må ikke komme nær produktet. Pas på varm overflade! Fare for forbrænding.
	Sluk motoren, og fjern tændrørshætten fra tændrøret før enhver form for rengørings- og vedligeholdelsesarbejde.
	Forgiftningsfare! Brug kun produktet uden-dørs og aldrig i lukkede eller dårligt ventile-rede rum.
	Når motoren starter, udvikles der gnister. Disse kan antænde brændbare gasser i nærheden.
	Læs hele teksten i brugsanvisningen igen-nem med omhu før ibrugtagning!
	Vigtigt. Sluk motoren, inden du påfylder brændstof. Påfyldning må ikke ske, mens apparatet kører.
	Produktets garanterede lydeffektniveau.
	Udvis forsigtighed ved omgang med brænd-stoffer og smøremidler!
	Kontrol af olieniveauet
	Produktet opfylder gældende EU-direktiver.
	Produktet opfylder gældende serbiske direk-tiver.

1 Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der måtte opstå på eller i forbindelse med dette produkt som følge af:

• Forkert behandling
• Tilsidesættelse af brugsanvisningen
• Reparation foretaget af tredjepart og/eller af ikke-autoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• Utilsigtet brug

Vær opmærksom på følgende:

Brugsanvisningen er en del af dette produkt.

Den indeholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger produktets driftssikkerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af produktet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Inden du benytter produktet, skal du sørge for at blive for- trolig med alle betjenings- og sikkerhedsanvisninger. Produktet må kun benyttes som beskrevet og kun til det tilsig- tede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med.

2 Produktbeskrivelse (fig. 1-14)

1. Bæregreb
2. Tankdæksel
3. Motorafdækning
4. Tændrørsafdækning
5. Trækstarter
6. Driftsindikator
7. Overlastindikator
8. Olieindikator
9. 230 V\~-stikkontakt 2x
10. Energisparekontakt
11. USB-stik (2x)
12. Jordingsskrue
13. Tænd/sluk-knap med choker
14. Tragt
15. Tændrørsnøgle
16. Oliepind
17. Vingeskrue
18. Luftfilterlåg
19. Luftfilter
20. Tændrør
21. Tændrørshætte
22. Brændstofffilterindsats
23. Niveaumarkering

3 Leveringsomfang

Stk. Betegnelse

1 x Strømgenerator

1 x Tændrørsnøgle

1 x Tragt

1 x Brugsanvisning

1 x Strømgenerator 1 x Tændrørsnøgle 1 x Tragt 1 x Brugsanvisning

4 Tilsigtet brug

Strømgeneratoren er velegnet til produkter, der er beregnet til drift med en 230 V\~ vekselstrømskilde. Kontrollér ved brug med husholdningsapparater og elektroniske produkter, om disse ifølge producentens angivelser er egnet hertil.

Produktet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, og ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet brug omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.

Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader.

Produktet må kun bruges med originale dele og originalt tilbehør fra producenten.

Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis produktet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

Forklaring til signalord i brugsanvisningen

FARE

Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade.

ADVARSEL

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade.

! FORSIGTIG

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade.

PAS PÅ

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse.

5 Sikkerhedsforskrifter

5.1 Generelle sikkerhedshenvisninger

PAS PÅ

Pas på!

Ved brug af produkter skal bestemte sikkerhedsforanstaltninger overholdes for at forhindre personskader og materielle skader. Læs derfor denne brugsanvisning/sikkerhedsforskrifter igennem med omhu. Udleveres produktet til andre personer, bedes også denne brugsanvisningen/sikkerhedsforskrifterne udleveret. Vi fraskriver os ethvert ansvar for ulykker eller skader, der måtte opstå som følge af tilsidesættelse af denne brugsanvisning og sikkerhedsforskrifterne.

• Børn skal beskyttes ved at holde en sikkerhedsafstand til strømgenerator-aggregatet.
• Brændstof er brændbart og let-antændeligt. Der må ikke tankes under drift. Der må ikke tankes, hvis der ryges eller er åben ild i nærheden. Undgå at spilde brændstof.
• Nogle dele af stempel-forbrændingsmotoren er meget varme og kan forårsage forbrænding. Advarselsinstrukserne på strømgenerator-aggregatet skal iagttages.

FARE

Forgiftningsfare

Udstødningsgas, brændstoffer og smøremidler er giftige; udstødningsgasser må ikke indåndes.

PAS PÅ

Brandrisiko

Brændstof og brændstofdampe er let-antændelige og/eller eksplosive.

• Motorudstødningsgas er vigtig. Strømgenerator-aggregatet må ikke benyttes i rum uden ventilation. Hvis strømgenerator-aggregatet skal anvendes i godt ventilerede rum, skal udstødningsgasserne ledes direkte ud i det fri gennem en udstødningsslange, og der skal iagttages yderligere krav til beskyttelse mod brand og eksplosion. Ved drift med en udstødningsslange kan giftige udstødningsgasser også slippe ud. På grund af brandfaren må udstødningsslangen aldrig være rettet imod brændbare stoffer.
• Under normale omgivelsesbetingelser må strømgenerator-aggregaterne kun oplades op til deres nominelle effekt. Hvis strømgenerator-aggregatet anvendes under betingelser, der ikke er i overensstemmelse med referencebetingelserne i henhold til ISO 8528-8:2016, 7.1, og motorens eller generatorens køling er hæmmet, f.eks. som resultat af drift i begrænssede områder, skal effekten reduceres.

- Der må ikke foretages ændringer på strømgenerator-aggregatet.

- Det omdrejningstal, producenten har forindstillet, må ikke ændres. Strømgenerator-aggregatet eller tilslutte-de apparater kan blive beskadiget.

- Brug aldrig strømgenerator-aggregatet i rum med meget brandfarlige materialer.

PAS PÅ

Varme overflader!

Fare for forbrænding, rør ikke ved udstødning og dri vaggregat.

PAS PÅ

Brug høreværn!

Benyt egnet høreværn, når du opholder dig i nærheden af apparatet.

• Rør ikke ved mekanisk bevægelige eller varme dele. Fjern ikke beskyttelsesafdækninger.
• Der må kun anvendes originale dele til vedligeholdelse og som tilbehør.
• Reparations- og justeringsarbejde må kun udføres af autoriseret fagpersonale.
• Beskyt dig mod elektriske farer.
• Berør aldrig strømgenerator-aggregatet med fugtige hænder.
• Brug til arbejde ude i det fri kun forlængerledninger, der er godkendt og mærket hertil (H07RN).
• Brug aldrig strømgenerator-aggregatet i regn- eller snevejr.
• Sluk altid motoren ved transport og tankning.
• Undlad at tømme tanken i nærheden af åbne flammer, ild eller gnistregn. Rygning forbudt!
• Brug af strømgenerator-aggregatet i tordenvejr er forbudt - Fare for lynnedslag!
• Strømgenerator-aggregatet skal anbringes på en sikker, plan plads. Det er forbudt at dreje og kippe eller flytte apparatet under driften.
• Strømgenerator-aggregatet skal opstilles mindst 1 m fra vægge eller tilsluttede apparater.
• De under tekniske data angivne værdier for lydeffektniveau (LwA) og lydtrykniveau (LpA) angiver emissionsniveauer og er ikke nødvendigvis sikre arbejdsniveauer. Da der er en sammenhæng mellem emissions- og imissionsniveauer, kan den ikke bruges til på-lideligt at fastlægge eventuelt påkrævede ekstra sikkerhedsforanstaltninger. Faktorer, der påvirker arbejdskraftens aktuelle imissionsniveau, omfatter også arbejdsrummets egenskaber, andre støjkilder, luftbåren lyd osv. som f.eks. antallet af maskiner, de tilgrænsende processer og den periode, som brugeren er udsat for larmen. Desuden kan det tilladte imissionsniveau være forskellig fra land til land. Alligevel giver disse oplysninger brugeren mulighed for bedre at kunne vurdere risici og farer. Der skal med jævne mellemrum foretages akustiske målinger efter installationen for at bestemme lydtryksniveauet.
  • Overhold de elektriske sikkerhedsforskrifter, der gælder for det sted, hvor strømgenerator-aggregatet anvendes.

5.2 Elektrisk sikkerhed

• Før brug skal strømgenerator-aggregatet og dets elektriske udstyr (inkl. ledninger og stikforbindelser) kontrolleres for at sikre, at der ikke er nogen defekt.
• Strømgenerator-aggregatet må ikke tilsluttes til andre strømkilder som f.eks. til strømforsyningen fra energiforsyningsselskaber. I særlige tilfælde, hvor der er tilvejebragt en reserveforbindelse til eksisterende elektriske systemer, må sådanne kun etableres af kvalificerede elektrikere, der skal tage højde for forskellene mellem det drevne udstyr, som benytter det offentlige strømnet, og driften af strømgenerator-aggregatet. I henhold til denne del af ISO 8528 skal forskellene angives i brugsanvisningen.
• Beskyttelse mod elektrisk stød afhænger af de relæer, der er nøje tilpasset til strømgenerator-aggregatet. Hvis et relæ skal udskiftes, skal det udskiftes med et relæ med samme design- og effektegenskaber.
• På grund af de høje mekaniske belastninger bør der kun anvendes kraftige gummislanger (iht. IEC 60245-4) eller tilsvarende udstyr.
• Hvis der anvendes forlængerledninger eller mobile distributionsnet, må modstandsværdien ikke overstige 1,5 Ω. Som rettesnor bør den samlede længde ledninger med et tværsnit på 1,5 mm² ikke overstige 60 m, med et tværsnit på 2,5 mm² bør 100 m ikke overskrides.

ADVARSEL

Overhold de elektriske sikkerhedsforskrifter, der gælder for det sted, hvor strømgenerator-aggregaterne anvendes.

ADVARSEL

Tag hensyn til kravene og sikkerhedsforanstaltningerne i tilfælde af genforsyning af et anlæg via et strømgenerator-aggregat afhængigt af dette anlægs beskyttelsesforanstaltninger og de gældende retningslinjer.

5.3 Håndtering af brændstof

PAS PÅ

Der må kun anvendes Super E10-benzin som brændstof.

FARE

Livsfare!

Brændstof er giftigt og ekstremt brændbart.

• Opbevar kun brændstof i hertil indrettede og godkendte beholdere (dunke).
• Tankbeholdernes lukkekapper skal altid skrues ordentligt på og spændes fast.
• Af sikkerhedsårsager skal brændstoftank- og andre tanklukninger udskiftes, hvis de er beskadiget.
• Hold brændstof på afstand af gnister, åben ild, vågeflammer, varmekilder og andre antændelseskilder. Rygning er forbudt!

• Tank kun udendørs, og ryg ikke under tankningen.

• Stands forbrændingsmotoren, og lad den køle af inden tankningen.

• Påfyld brændstof, før motoren startes. Når motoren kører, eller umiddelbart efter at der er blevet slukket for produktet, må tanklukningen ikke åbnes, og der må ikke påfyldes brændstof.
• Åbn tanklukningen forsigtigt og langsomt. Afvent trykudligning, og tag først derefter tankdækslet helt af.
• Brug en passende tragt eller et påfyldningsrør til tankningen, så der ikke kan spildes brændstof på forbrændingsmotoren og huset.

Undgå at overfylde brændstoftanken!

• For at give plads til, at brændstoffet kan udvide sig, må man aldrig fylde brændstoftanken højere end underkanten af påfyldningsstudsen. Se de yderligere oplysninger i brugsanvisningen til forbrændingsmotoren.
• Hvis der er spildt brændstof, må man ikke starte forbrændingsmotoren, før det brændstof-forurenede område er blevet renset. Undgå ethvert forsøg på at tænde motoren, til brændstofdampene er fordampet (tørret af).
  • Tør straks spildt brændstof op.
• Hvis man får brændstof på tøjet, skal man afføre sig dette.
• Tankdækslet skal skrues ordentligt på og spændes fast efter hver tankning. Produktet må ikke tages i brug uden påskruet originalt tankdæksel.
• Af sikkerhedsårsager skal man med jævne mellemrum kontrollere brændstofledningen, brændstoftanken, tanklukningen og tilslutningerne for skader, ældning (skørhed), for korrekt montering og utætheder, og man skal foretage udskiftning efter behov.
• Tanken må kun tømmes udendørs.
• Brug aldrig drikkevareflasker eller lignende til at bortskaffe eller opbevare driftsstoffer, som f.eks. brændstof. Folk, især børn, kunne blive fristet til at drikke af det.
• Opbevar aldrig produktet med brændstof i tanken inde i en bygning. Brændstofdampe kan komme i kontakt med åben ild eller gnister og blive antændt.
• Undlad at stille produktet og brændstofbeholderen i nærheden af varmeapparater, strålevarmere, svejse-apparater eller andre varmekilder.

FARE

Eksplosionsfare!

Hvis der under drift konstateres en defekt på tanken, på tankdækslet eller på brændstofførende dele (brændstofledninger), skal forbrændingsmotoren straks slukkes.

Derefter tages kontakt til en faghandler.

Restrisici

Elværktøjet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der være tilbageværende risici under driften.

• Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.

• Desuden kan der forefindes ikke-åbenbare restrisici, selv om alle foranstaltninger er truffet.

• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.

• Undgå utilsigtet ibrugtagning af produktet.
• Hold hænderne væk fra arbejdsområdet, når produktet er i drift.
• Utilsigtet ibrugtagning af produktet.
  • Overhold de foreskrevne vedligeholdelses- og sikkerhedsforskrifter i brugsanvisningen.

ADVARSEL

Dette elværktøj danner et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

6 Tekniske data

Strømgenerator Digital inverter
Beskyttelsesgrad IP23M
Kontinuerlig drift P _n (COP) (230 V) (S1)	1,6 kW
Maks. effekt P_max (230 V) (S2 5min)	2,0 kW
Nominel spænding U_n	2 x 230 V~
Nominel strøm I_n	7 A (230 V~)
Nominel strøm I_n	2 x 2,1 A (USB)
Frekvens F_n	50 Hz
Effektklasse G1
Aktiv effektfaktor φ 1
Kvalitetsklasse A
Motorkonstruktion 4-takters 1-cylindret, luftkølet
Slagvolumen 79 cm ^3
Maks. ydeevne (motor)	2,2 kW / 3 PS
Brændstof	Super E10 benzin
Tankindhold	4,1 l
Motorolietype	15W40
Oliemængde (ca.)	350 ml
Forbrug ved fuld belast-ning	1,27 l/h
Vægt	17,5 kg
Temperatur maks.	40°C
Max opstillingshøjde (m.o.h.)	1000 m
Tændrør	A7RTC

Forbehold for tekniske ændringer!

Driftsfunktion S1 (kontinuerlig drift)

Produktet kan køre kontinuerligt med den angivne effekt.

Driftsfunktion S2 (korttidsdrift)

Produktet må kun køre kortvarigt med den angivne effekt (5 min).

ADVARSEL

Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bære passende høreværn til dig selv og personer i nærheden.

Information om støjudvikling er målt iht. de relevante standarder (EN ISO 3744:1995, ISO 8528-10:1998):

Lydtryk L_pA	71,6 dB
Lydeffekt L_wA	91,6 dB
Måleusikkerhed K_PA	1,13 dB

7 Udpakning

ADVARSEL

Produkt og emballeringsmaterialer er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

• Åbn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér produktet og tilbehørsdelene for transportskader. Rapportér straks evt. skader til den transportvirksomhed, som leverede produktet. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos faghandlen.
• Husk, at bestillinger skal være forsynet med artikel-numre samt type og fremstillingsår for produktet.

8 Før ibrugtagning

Elektrisk sikkerhed

Før brug skal strømgeneratoren og dens elektriske udstyr (inkl. ledninger og stikforbindelser) kontrolleres for at sikre, at der ikke er nogen defekt.

Ledningslængderne til forbrugeren skal være så korte som muligt.

ADVARSEL

Sundhedsfare!

Indånding af brændstof-/smøreoliedampe og udstødningsgasser kan forårsage alvorlige sundhedsskader, bevidstløshed og i ekstreme tilfælde dødsfald.

• Undgå at indände brændstof-/smøreoliedampe og udstødningsgasser.
• Brug kun produktet udendørs.

PAS PÂ

Produktbeskadigelse!

Hvis produktet bruges uden eller med for lidt motor- og transmissionsolie, kan det medføre motorskader.

- Påfyld brændstof og olie før ibrugtagning. Produktet leveres uden motor- og gearolie.

PAS PÅ

Miljøskader!

Spildt olie kan forurene miljøet permanent. Væsken er meget giftig og kan hurtigt forårsage vandforurening.

– Påfyld/aftøm kun olie på jævne, faste overflader.
- Brug en påfyldningsstuds eller en tragt.
- Saml den aftappede olie op i en egnet beholder.
- Tør straks spildt olie omhyggeligt op, og bortskaf kluden i henhold til de lokale bestemmelser.
- Bortskaf olien i henhold til de lokale bestemmelser.

Nødvendigt værktøj:

• Stjerneskruetrækker*

* = indgår ikke nødvendigvis i leveringsomfanget!

Kontrol inden betjening

• Kontrollér alle sider af motoren for olie- eller brændstoflækage.
• Kontrollér motorolieniveauet.
• Kontrollér brændstofniveauet – brændstoftanken skal være mindst halvt fuld.
• Kontrollér luftfilterets tilstand.
• Kontrollér brændstofledningernes tilstand.
  • Vær opmærksom på tegn på skader.
• Kontrollér, at alle beskyttelsesafskærmninger er monteret, og at alle skruer, møtrikker og bolte er spændt fast.
• Sørg for tilstrækkelig udluftning af produktet.
• Kontrollér, at tændrørshætten er fastgjort til tændrøret.
• Fjern en evt. tilsluttet forbruger.

8.1 Jordingsskrue (12) (fig. 3)

PAS PÅ

Elektrisk stød!

• Brug ikke en blottet ledning til jording.
  – Produktet skal være forsvarligt jordet.

Huset skal jordes for at aflede statisk opladet elektricitet. Dette gøres ved at forbinde et kabel med strømgeneratorens jordingsskrue (12) på den ene side og med en ekstern masse (f.eks. et jordspyd) på den anden side.

8.2 Påfyldning af olie (fig. 7+8)

PAS PÅ

Produktet leveres uden motorolie. Husk derfor at påfylde olie før ibrugtagning. Brug olietypen SAE 15W-40.

Kontrollér olieniveauet med jævne mellemrum før hver ibrugtagning. For lavt olieniveau kan beskadige motoren.

1. Stil produktet på en plan, lige overflade.
2. Fjern motorafdækningen (3) ved at skrue de to skruer ud med en stjerneskruetrækker.
3. Skru oliepinden (16) ud.
4. Fyld motoren med motorolie ved hjælp af en tragt (14). Vær opmærksom på den maksimale påfyldningsmængde på 350 ml. Påfyld forsigtigt olie op til underkanten af påfyldningsstudsen.
5. Tør oliepinden (16) af med en ren, fnugfri klud.
6. Indsæt oliepinden (16) igen uden at skrue den fast, og kontrollér derefter olieniveauet.
7. Olieniveauet skal altid stå inden for den midterste markering på oliepinden.
8. Hvis olieniveauet er for lavt, skal der påfyldes den anbefalede mængde olie (maks. 350 ml total påfyldningsmængde).
9. Skru derefter oliepinden (16) i igen.
10. Påsæt motorafdækningen (3), og fastgør den ved at spænde de to skruerne igen.

8.3 Påfyld brændstof

FARE

Ved påfyldning kan brændstof blive antændt og evt. eksplodere. Dette medfører alvorlig forbrænding eller død.

• Sluk motoren, og lad den køle af.
• Varme, flammer og gnister skal holdes på afstand.
• Brændstof må kun påfyldes udendørs.
  • Benyt beskyttelseshandsker.
• Undgå kontakt med hud og øjne.
• Start produktet i en afstand på mindst 3 m fra det sted, hvor brændstoffet blev påfyldt.
• Vær opmærksom på utætheder. Motoren må ikke startes, hvis der løber brændstof ud.

PAS PÅ

Produktet leveres uden brændstof. Husk derfor altid at påfylde brændstof før ibrugtagning. Brug Super E10 benzin.

1. Skru tankdækslet (2) af, og fyld - ved hjælp af tragten (14) - maks. 4,1 liter Super E10-benzin i tanken.
2. Pas på, at brændstoftanken ikke overfyldes (se niveaumarkering (23)!), og at der ikke spildes brændstof. Brug brændstoffilterindsatsen (22). Spildt brændstof skal straks opsamles, hvorefter man skal vente, til brændstofdampene er fordampet (antændelsesfare).
3. Luk tankdækslet (2).

PAS PÅ

Tank i et godt ventileret område ved stoppet motor. Lad motoren køle af, hvis den lige har kørt. Tank aldrig motoren i en bygning, hvor brændstofdampene kan nå flammer eller gnister.

Brændstof er meget brandfarligt og eksplosivt. Du kan blive forbrændt eller på anden måde komme alvorligt til skade ved håndtering af brændstof.

9 Betjening

9.1 Start af motoren (fig. 5, 6)

FARE

Forgiftningsfare!

Brug kun produktet udendørs og aldrig i lukkede eller dårligt ventilerede rum.

1. Stil udluftningen på tankdækslet (2) på „ON“.
2. Stil Tænd/Sluk-kontakten (13) i stilling „RUN“.

Bemærk:

Energisparekontakten (10) skal stå på „OFF“.

I "kold" tilstand:

PAS PÅ

Lad aldrig startkablet spring tilbage af sig selv. Dette kan medføre skader.

1. Stil Tænd/Sluk-kontakten (13) i stilling „Choke“.
2. Træk nu hurtigt i trækstarteren (5), til motoren går i gang. Skulle motoren ikke starte, gentages processen.
3. Flyt Tænd/Sluk-kontakten (13) efter at have startet motoren (efter ca. 15-30 sekunder) fra stilling „CHOKE” til stilling „RUN”. (fig. 6)
4. Hvis motoren ikke starter efter flere forsøg, henvises til kapitlet 16.

BEMAERK

Ved høje udetemperaturer kan det ske, at strømgeneratoren skal startes uden choker, selv när motoren er kold!

I "varm" tilstand:

1. Stil Tænd/Sluk-kontakten (13) i stilling „RUN“.
2. Træk derefter hurtigt i trækstarteren (5). Produktet bør starte efter maks. 2 træk. Hvis produktet stadig ikke starter, skal man gentage processen under „Start i kold tilstand".

BEMAERK

Når motoren startes den første gang, vil det kræve flere forsøg at starte den, før brændstoffet er transportere fra tanken op til motoren.

1. Flyt Tænd/Sluk-kontakten (13) efter at have startet motoren (efter ca. 15-30 sekunder) fra stilling „CHOKE” til stilling „RUN”. (fig. 6)

9.2 Standsning af motoren

Lad strømgeneratoren køre i kort tid (ca. 30 sekunder) uden belastning, før den slukkes, så den kan efterkøle. For at gøre dette skal du slukke for de tilsluttede forbrugere.

1. Sæt Tænd/Sluk-kontakten (13) i stilling „OFF“.
2. Kobl strømaftagerne fra produktet.
3. Stil udluftningen på tankdækslet (2) på „OFF“.

9.3 Driftsindikator (6) (fig. 3)

Driftsindikatoren er aktiv, när motoren kører.

9.4 Overbelastningsindikator (7) (fig. 3)

Overbelastningsbeskyttelsen aktiveres ved for højt effektforbrug og slukker for 230 V\~-stikkontakterne (9).

1. Sluk produktet som beskrevet i afsnit 9.2.
2. Kobl strømaftagerne fra produktet.

9.5 Olieadvarsels-indikator (8) (fig. 3)

Indikatoren aktiveres, når olieniveauet er for lavt, og slukkes, så snart olieniveauet er tilstrækkeligt højt.

Hvis olieniveauet er for lavt, lyser olieadvarsels-indikatoren (8) under startforsøget. Påfyld olie, som beskrevet under 8.2, og gentag startforsøget.

Oliefrakoblingsautomatikken udløses, hvis der er for lidt motorolie. Olieadvarsels-indikatoren (8) begynder at blinke, hvis der er for lidt olie i motoren. Kontrollampen begynder at blinke, hvis oliemængden har underskredet sikkerhedsmængden. Motoren slukker automatisk efter kort tid. Start er først mulig efter påfyldning af motorolie (se kapitel 8.2).

9.7 Energisparekontakt (10) (fig. 3)

Sæt energisparekontakten (10) i stillingen „ON“ for at reducere af brændstofforbruget i tomgang.

Energisparekontakten (10) skal være slukket, når der er tilsluttet elektriske produkter, der kræver en høj startstrøm som f.eks. en kompressor. Også når strømgeneratoren startes skal energisparekontakten først være på „OFF“.

9.8 USB-tilslutning (11) (fig. 3)

Denne strømgenerator har to USB-tilslutninger. De kan bruges til f.eks. opladning af smartphones.

10 Rengøring

- Sluk motoren inden enhver form for rengørings- og vedligeholdelsesarbejde.

PAS PÅ

Fare for forbrænding!

Vent, til produktet er afkølet, inden der foretages rengørings- eller vedligeholdelsesarbejde.

PAS PÅ

Forurenet emballagemateriale og brændstoffer skal afleveres på hertil indrettede opsamlingssteder.

• Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs. Tør produktet af med en ren klud*, eller blæs den over med trykluft* ved lavt tryk. Vi anbefaler, at produktet altid rengøres umiddelbart efter brug.
• Rengør produktet med en fugtig klud* og en smule smøresæbe med jævne mellemrum. Brug ikke rengørings- eller opløsningsmidler; disse kan angribe produktets plastdele. Sørg for, at vand ikke kan trænge ind i produktet.

* = indgår ikke nødvendigvis i leveringsomfanget!

11 Vedligeholdelse

ADVARSEL

Brug altid beskyttelseshandsker og tandbeskytter under vedligeholdelsesarbejde!

Nødvendigt værktøj:

- Opsamlingsbeholder*

- Kobbertrådsbørste*

• Føler*

* = indgår ikke nødvendigvis i leveringsomfanget!

Ved første ibrugtagning skal der påfyldes motorolie og brændstof.

11.2 Kontrol af olieniveau (fig. 5+6)

Skift motorolie efter de første 20 driftstimer; derefter for hver 50 timer eller hver tredje måned.

Motoren bør være driftsvarm, när motorolien skiftes.

1. Stil produktet på en plan, lige overflade.
2. Fjern motorafdækningen (3) som beskrevet under 8.2.
3. Hav en egnet opsamlingsbeholder ved hånden.
4. Åbn oliepinden (16), og aftap den varme motorolie i opsamlingsbeholderen ved at hælde strømgeneratoren.
5. Påfyld frisk motorolie (ca. 0,35 l).
6. Skru derefter oliepinden (16) ind igen.
7. Bortskaf den gamle olie korrekt.

11.4 Rensning af luftfilter (19) (fig. 7)

PAS PÅ

Fare for beskadigelse!

Hvis motoren kører uden - eller med beskadiget - filter-indsats, kan det forårsage motorskader.

- Lad aldrig motoren køre uden - eller med beskadiget - luftfilterindsats. Der kommer snavs ind i motoren, hvilket kan forårsage alvorlige motorskader.

Luftfilteret (19) skal renses for hver 50 driftstimer og udskiftes ved behov.

1. Fjern motorafdækningen (3).
2. Fjern vingeskruen (17).
3. Klap luftfilterlåget (18) op.
4. Fjern luftfilteret (19).
5. Brug ikke aggressive rengøringsmidler eller benzin til at rense filteret.
6. Rengør indsatserne ved at banke dem ud på en plan overflade. I tilfælde af kraftig tilsmudsning skal der vaskes med sæbelud; derefter skylles med rent vand efterfulgt af lufttørring.
7. Samlingen sker i omvendt rækkefølge.

11.5 Kontrol af tændrør (20) (fig. 11+12)

PAS PÅ

Tændrøret må kun udskiftes, när motoren er kold!

Kontrollér tændrøret første gang for snavs efter 20 driftstimer og rengør det i givet fald med en kobbertrådbørste. Vedligehold herefter tændrøret hver 50. driftstime.

1. Äbn tændrørsafdækningen (4).
2. Fjern tændrørshætten (21) med en roterende bevægelse.
3. Fjern tændrøret (20) med den medfølgende tændrørsnøgle (15).
4. Fjern al snavs fra tændrørets (20) sokkel.
5. Kontrollér tændrøret (20) visuelt. Fjern eventuelle aflejringer med en trådbørste.
6. Kontroller tændrørsspalten. Indstil elektrodeafstanden til 0,6 til 0,7 mm med en søger.
7. Samlingen sker i omvendt rækkefølge.

BEMAERK

Et løstsiddende tændrør kan blive overophedet og beskadige motoren. Og for kraftig tilspænding af tændrøret kan beskadige gevindet i topstykket.

11.6 Rengør brændstofffilterindsatsen (22) (fig. 13+14)

Bemærk:

Brændstofffilterindsatsen er en filterkop, som befinder sig lige under tankdækslet og filtrerer alt påfyldt brændstof.

1. Stil Tænd/Sluk-kontakten (13) i stilling „OFF“.
2. Åbn tankdækslet (2).
3. Fjern brændstofffilterindsatsen (22) og niveaumarke- ringen (23). Rens den i ikke-brændbart opløsnings- middel eller i opløsningsmiddel med højt flamme- punkt.
4. Indsæt brændstofffilterindsatsen (22) med niveaumar- keringen (23) igen.
5. Luk tankdækslet (2).

12 Opbevaring

FARE

Hvis produktet opbevares i nærheden af mulige antændelseskilder, kan der opstå brand eller eksplosion. Dette medfører alvorlig forbrænding eller død.

– Fjern mulige antændelseskilder som f.eks. komfurer, varmtvandskedler med gas, gastørretumblere osv.

PAS PÅ

Fare for beskadigelse!

Hvis produktet ikke opbevares korrekt, kan det medføre motorskader.

- Opbevar produktet beskyttet mod smuds, støv og fugt.

Nødvendigt værktøj:

- Brændstof-opsugningspumpe*

- Opsamlingsbeholder*

* = indgår ikke nødvendigvis i leveringsomfanget!

12.1 Forberedelse til opbevaring

ADVARSEL

Fjern ikke brændstoffet i lukkede rum, i nærheden af ild eller hvis der ryges. Gasdampe kan føre til eksplosioner eller brand.

1. Tøm brændstoftanken med en brændstof-opsugningspumpe.
2. Start motoren, og lad den køre, til resten af brændstoffet er brugt op.
3. Opbevar brændstof i beholdere, der er særligt beregnet til dette formål.
4. Foretag olieskift efter hver sæson.
5. Fjern den gamle motorolie fra den varme motor, og påfyld ny olie.
6. Fjern tændrøret (20).
7. Fyld ca. 20 ml olie i cylinderen med en oliekande.
8. Træk langsomt i trækstarteren, så olien beskytter cylinderen indvendigt.
9. Skru tændrøret (20) i igen (fig. 12).
10. Opbevar produktet et godt ventileret sted.

12.2 Aftap brændstof med en brændstof-opsugningspumpe (fig. 13)

Ved opbevaring i længere perioder skal brændstoffet aftappes.

1. Hold en opsamlingsbeholder under brændstofopsugningspumpens slange.
2. Skru tankdækslet (2) af, og fjern det.

3. Fjern brændstofffilterindsatsen (22).

4. Skub brændstof-opsugningspumpens slange ned i brændstoftanken, og aftap alt brændstof vha. brændstof-opsugningspumpen.

5. Indsæt brændstofffilterindsatsen (22) igen.
6. Skru tankdækslet (2) fast igen.

13 Transport

1. Tøm brændstoftanken med en brændstof-opsugningspumpe i en godkendt beholder.
2. Lad - hvis muligt - motoren køre, indtil det sidste brændstof er opbrugt.
3. Tøm den varme motor for motorolien.
4. Fjern tændrørshætten fra tændrøret.
5. Fastgør produktet, så det ikke kan skride, med f.eks. en strop.
6. Produktet kan løftes og flyttes i håndtaget.

14 Reparation og reservedelsbestilling

Kontrollér efter reparation eller vedligeholdelse, om alle sikkerhedstekniske dele er anbragt og befinder sig i korrekt stand. Opbevar dele, der er forbundet med tilskadekomst, utilgængeligt for andre personer og børn.

PAS PÅ

Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkert reparation eller brug af ikke-originale reservedele. Kontakt en kundeservice eller en autoriseret fagmand. Det samme gælder også for tilbehørsdele.

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

14.1 Bestilling af reservedele

Husk at angive følgende oplysninger, når der bestilles reservedele:

• Modelbetegnelse
  • Varenummer
  • Data på mærkepladen

14.2 Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Tændrør, luftfilter

* = medfølger ikke!

Oplysninger om emballage

Emballeringsmaterialerne er gen- anvendelige. Emballage skal bort- skaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i en brugt maskine, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.
• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

- Offentlige bortskaffelses- og/eller indsamlingsste- der (f.eks. kommunale genbrugsstationer)

- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

• Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.
• Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

Information om muligheder for bortskaffelse af brugt udstyr fås ved henvendelse til kommunen.

Brændstof og olie

• Inden produktet bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!
• Brændstof og motorolie hører ikke til i husholdningsaffald eller afløb, men skal indsamles og/eller bortskaffes separat!
• Tomme olie- og brændstofbeholdere skal bortskaffes i henhold til gældende miljøregler.

16 Afhjælpning af fejl

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan hjælpes, hvis produktet ikke fungerer korrekt. Hvis man ikke kan lokalisere og afhjælpe problemet, skal man kontakte sit serviceværksted.

Fejl Mulig årsag Afhjælpning

Motor kan ikke startes Oliefrakoblingsautomatik ud-løses	Kontrollér olieniveau, påfyld motorolie
	Tilsodet tændrør Rengør eller skift tændrør
	Intet brændstof Påfyld brændstof
	Luftfilter snavset	Rengør eller skift luftfilter
Strømgenerator har for lav eller ingen spænding.	Elektronik defekt	Find forhandler
	Overstrømsbeskyttelse er ud-løst	Genstart strømgenerator, reducer forbrugere
	Luftfilter snavset	Rengør eller skift luftfilter

Det er vigtigt at overholde følgende vedligeholdelsesintervaller for at sikre problemfri drift. Pas på! Ved første ibrugtagning skal der påfyldes motorolie og brændstof.

	Før hver brug	Efter en driftstid på 20 timer	Efter en driftstid på 50 timer	Efter en driftstid på 300 timer
Kontrol af motorolie	X
Skift af motorolie		Første gang, dernæst for hver 50 timer	X
Kontrol af luftfilter X Evt.	udskiftning af fil-			terindsats
Rengøring af luftfilter X
Visuel kontrol af produktet	X
Rengøring af tændrør Afstand: 0,6 - 0,7 mm,			udskift ved behov
Kontrollér og genindstil drosselspjældet				X*
Rengøring af topstykke	X*
Indstil ventilslør X*
Pas på: Punkterne med „X“ må kun udføres af autoriserede specialister.

Oversættelse af den originale overensstemmelseserklæring

Producent:

Scheppach GmbH

Vi erklærer under eget ansvar, at det her beskrevne produkt overholder de gældende direktiver og standarder.

Mærke: SCHEPPACH

Art.-betegnelse: Inverter-strømgenerator – SG2500i

Varenr. 5906226901

EU-direktiver:

2014/30/EU, 2006/42/EG, 2011/65/EU*,

2000/14/EG_2005/88/EG, 2016/1628/EU

* Genstanden, der beskrives ovenfor i erklæringen, opfylder forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

2000/14/EF\_2005/88/EF - Tillæg: VI

Garanteret lydeffektniveau (L _WA ): 93 dB

Mält lydeffektniveau (LWA): 91,6 dB

Bemyndiget organ: Notified Body:

TÜV Rheinland LGA

Products GmbH,

Tillystraße 2,

90431 Nürnberg

0197

Nummer:

2016/1628/EU

Emission. No: e24*2016/1628*2018/989SHB2/P*0438*01

Anvendte standarder:

EN ISO 8528-13:2016;

EN 55012:2007+A1;

EN IEC 61000-6-1:2019;

EN ISO 3744:1995;

Dokumentationsansvarlig:

Niko Vraschek

Günzburger Str. 69

D-89335 Ichenhausen, Tyskland

Vi ønsker deg mye glede og lykke til ved arbeider med ditt nye produkt.

Merknad:

Avgasser, drivstoff og smøremidler er giftige, avgasser må ikke innåndes.

OBS

Brannfare

Drivstoff og drivstoffdamp er lett antennelig hhv. eksplosiv.

5.3 Händtering med drivstoff

OBS

Bruk utelukkende Super E10 bensin som drivstoff.

FARE

Livsfare!

- Hettene på tankbeholderne skal alltid skrus på forskriftsmessig og skrus godt til.

- Hvis du søler drivstoff på klærne, må de skiftes.

Produktet og emballasjematerialer er ikke et leketøy!

Kontroll før betjening

• Kontroller alle sidene av motoren for olje- eller drivstofflekkasjer.
• Kontroller motoroljenivået.
• Kontroller drivstoffnivået – drivstofftanken skal minst være halvfull.
• Kontroller tilstanden til luftfilteret.
• Kontroller tilstanden til drivstoffledningene.

– Ikke bruk bar ledning til jording.
– Produktet må være sikkert jordet.

Drivstoff kan antennes og eventuelt eksplodere ved fyl-ling. Dette fører til alvorlige forbrenninger eller død.

• Slå av motoren og la den avkjøle.
• Hold varme, flammer og gnister unna.
  • Fyll drivstoff kun utendørs.

• Bruk vernehansker.

• Unngå hud- og øyekontakt.

• Start produktet med en avstand på minst 3 m til påfyllingsstedet for drivstoff.
• Vær oppmerksom på lekkasjer. Ikke start motoren hvis det lekker ut drivstoff.

OBS

Bruk kun produktet utendørs og ikke i lukkede eller dårlig ventilerte rom.

1. Sett deretter ventilasjonen på tanklokket (2) på «ON».
2. Sett på-/av-bryteren (13) på stilling «RUN».

Merknad:

Energisparebryteren (10) må stå på «OFF».

I «kald» tilstand:

OBS

La aldri startsnoren smekke tilbake. Dette kan føre til skader.

Visningen aktiveres når oljenivået er for lavt og deaktiveres så snart oljenivået er tilstrekkelig.

* = ikke absolutt inkludert i leveringsomfanget!

11 Vedlikehold

ADVARSEL

* = ikke absolutt inkludert i leveringsomfanget!

Hvis produktet ikke lagres forskriftsmessig, kan det føre til motorskader.

– Du må lagre produktet beskyttet mot smuss, støv og fuktighet.

Nødvendig verktøy:

• Drivstoffsugepumpe*
• Oppsamlingsbeholder*
  * = ikke absolutt inkludert i leveringsomfanget!

12.1 Forberedelse for lagring

ADVARSEL

Ikke fjern drivstoff i lukkede rom, i nærheten av ild eller mens du røyker. Gassdamp kan forårsake eksplosjoner eller brann.

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

• Modellbetegnelse
• Artikelnummer
  • Data til typeskiltet

* = ikke inkludert i leveringsomfanget!

Henvisning om emballasjen

Emballasjemateriale kan resirkuleres. Vennligst kast emballasje på en miljøvennlig måte.

Henvisninger til elektro- og elektronikkenhetslov (ElektroG)

Anvendte standarder:

EN ISO 8528-13:2016;

EN 55012:2007+A1;

EN IEC 61000-6-1:2019;

EN ISO 3744:1995;

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
