KÄYTTÖOHJE SG2500I SCHEPPACH

FI Invertteri-aggregaatti | Alkuperäisen käyttäjän käsikirjan käännös.... 204

Tillämpade standarder:

EN ISO 8528-13:2016;

EN 55012:2007+A1;

EN IEC 61000-6-1:2019;

EN ISO 3744:1995;

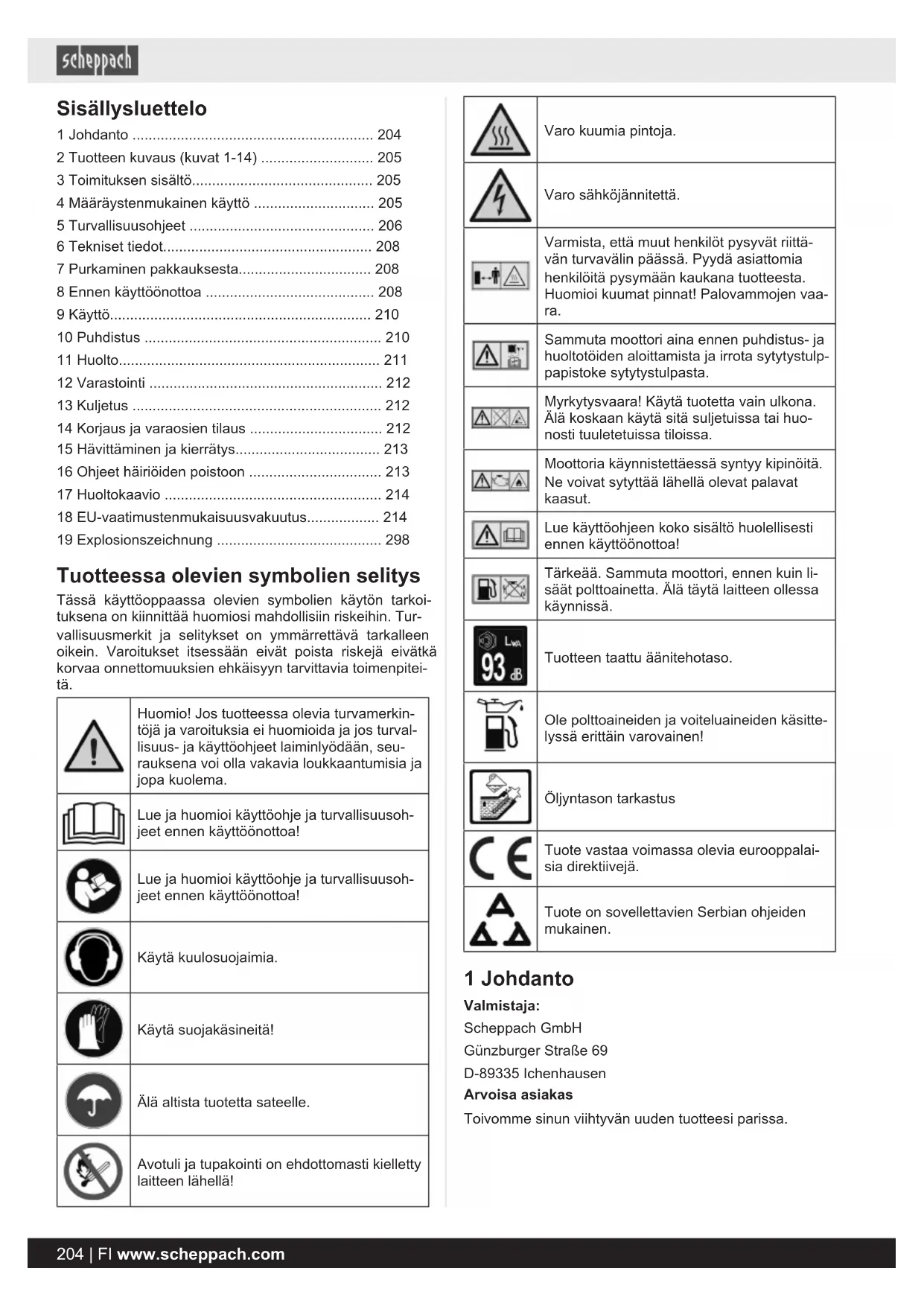

1 Johdanto 204
2 Tuotteen kuvaus (kuvat 1-14) 205
3 Toimituksen sisältö.... 205
4 Määräystenmukainen käyttö 205
5 Turvallisuusohjeet 206
6 Tekniset tiedot....208
7 Purkaminen pakkauksesta.... 208
8 Ennen käyttöönottoa 208
9 Käyttö....210
10 Puhdistus 210
11 Huolto....211
12 Varastointi 212
13 Kuljetus 212
14 Korjaus ja varaosien tilaus 212
15 Hävittäminen ja kierrätys.... 213
16 Ohjeet häiriöiden poistoon 213
17 Huoltokaavio 214
18 EU-vaatimustenmukaisuusvakuutus.... 214
19 Explosionszeichnung 298

Tuotteessa olevien symbolien selitys

Tässä käyttöoppaassa olevien symbolien käytön tarkoi-tuksena on kiinnittää huomiosi mahdollisiin riskeihin. Tur-vallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpitei-tä.

	Huomio! Jos tuotteessa olevia turvamerkin-töjä ja varoituksia ei huomioida ja jos turval-lisuus- ja käyttöohjeet laiminlyödään, seu-rauksena voi olla vakavia loukkaantumisia ja jopa kuolema.
	Lue ja huomioi käyttöohje ja turvallisuusoh-jeet ennen käyttöönottoa!
	Lue ja huomioi käyttöohje ja turvallisuusoh-jeet ennen käyttöönottoa!
	Käytä kuulosuojaimia.
	Käytä suojakäsineitä!
	Älä altista tuotetta sateelle.
	Avotuli ja tupakointi on ehdottomasti kielletty laitteen lähellä!

	Varo kuumia pintoja.
	Varo sähköjännitettä.
	Varmista, että muut henkilöt pysyvät riittä- vän turvavälin päässä. Pyydä asiattomia henkilöitä pysymään kaukana tuotteesta. Huomioi kuumat pinnat! Palovammojen vaara.
	Sammuta moottori aina ennen puhdistus- ja huoltotöiden aloittamista ja irrota sytytystulp-papistoke sytytystulpasta.
	Myrkytysvaara! Käytä tuotetta vain ulkona. Älä koskaan käytä sitä suljetuissa tai huo-nosti tuuletetuissa tiloissa.
	Moottoria käynnistettäessä syntyy kipinöitä. Ne voivat sytyttää lähellä olevat palavat kaasut.
	Lue käyttöohjeen koko sisältö huolellisesti ennen käyttöönottoa!
	Tärkeää. Sammuta moottori, ennen kuin lisäät polttoainetta. Älä täytä laitteen ollessa käynnissä.
	Tuotteen taattu äänitehotaso.
	Ole polttoaineiden ja voiteluaineiden käsitte- lyssä erittäin varovainen!
	Öljyntason tarkastus
	Tuote vastaa voimassa olevia eurooppalai-sia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.

1 Johdanto

Valmistaja:

Scheppach GmbH

Toivomme sinun viihtyvän uuden tuotteesi parissa.

Huomautus:

Tämän tuotteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle tuotteelle tai tämän tuotteen käytön seurauksena, jos vahinkotapaus liittyy jo- honkin seuraavista:

• Epäasianmukainen käsittely
  • Käyttöohjeen laiminlyönti
• Ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset
• Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen
• Määräystenvastainen käyttö

Huomaa:

Käyttöohje on tämän tuotteen osa.

Se sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn tuotteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset tuotteen käyttöä koskevat mää-räykset.

Perehdy ennen tuotteen käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin. Käytä tuotetta vain käyttöohjeessa kuvatulla tavalla ja vain määritellyille käyttöalueille. Säilytä käyttöohjetta hyvin ja luovuta kaikki asiakirjat tuotteen mukana seuraavalle käyttäjälle.

2 Tuotteen kuvaus (kuvat 1-14)

1. kantokahva
2. Säiliön korkki
3. moottorisuojus
4. Sytytystulpan suojus
5. Käynnistysvaijeri
6. Toimintanäyttö
7. Ylikuormituksen näyttö
8. Öljyn varoitusnäyttö
9. 230 V \~ -pistorasia (2 kpl)
10. Energiansäästökytkin
11. USB - liitäntä (2 kpl)
12. Maadoitusruuvi
13. Päälle-/pois-kytkin ja rikastin
14. Suppilo
15. Sytytystulppa-avain
16. Öljynmittatikku
17. Siipiruuvi
18. Ilmansuodattimen kansi
19. Ilmansuodatin
20. Sytytystulppa
21. Sytytystulppapistoke
22. Polttoainesuodatinpanos
23. Täyttötason merkki

3 Toimituksen sisältö

Lukumäärä Nimike

1 x Aggregaatti
1 x Sytytystulppa-avain
1 x Suppilo
1 x Käyttöohje

4 Määräystenmukainen käyttö

Aggregaatti soveltuu tuotteille, jotka on tarkoitettu käytet- täväksi 230 V\~ -vaihtojännitelähteestä. Tarkasta kodinkoneiden ja elektroniikkalaitteiden yhteensopivuus kyseisten tuotteiden valmistajan antamista tiedoista.

Tuotetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Määräystenmukaiseen käyttöön kuuluu myös turvallisuus- ohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.

Tuotetta käyttävien ja huoltavien henkilöiden on perehdyttävä tuotteen ohjeisiin ja heillä on oltava tiedot mahdollisista vaaroista.

Jos tuotteeseen tehdään muutoksia, valmistaja ei ota mi- tään vastuuta siitä aiheutuvista vahingoista.

Tuotetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla.

Valmistajan määrittämiä turvallisuus-, työ- ja huoltomää- räyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.

Huomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos tuotetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toi-minnassa.

Signaalisanojen selitykset käyttöohjeessa

VAARA

Merkkisana, joka merkitsee välittömästi uhkaavaa vaaratilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VAROITUS

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VARO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos sitä ei vältetä.

HUOMIO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa tuotteen tai omaisuuden vahingoittumiseen, jos sitä ei vältetä.

5 Turvallisuusohjeet

5.1 Yleiset turvallisuusohjeet

HUOMIO

Huomio!

Loukkaantumisten ja vahinkojen välttämiseksi laitteiden käytössä on noudatettava muutamia turvatoimenpiteitä. Lue siksi käyttöohje/turvallisuusohjeet huolellisesti läpi. Jos tuote luovutetaan toiselle henkilölle, nämä käyttöohjeet/turvallisuusohjeet on luovutettava sen mukana. Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

• Lapset on suojattava niin, että he pysyvät turvallisen välimatkan päässä aggregaatista.
• Polttoaine on palavaa ja herkästi syttyvää. Älä täytä käytön aikana. Älä täytä, jos lähistöllä tupakoidaan tai jos lähellä on avotuli. Älä läikytä polttoainetta.
• Jotkut iskumäntäpolttomoottorin osat ovat kuumia ja voivat aiheuttaa palovammoja. Aggregaatissa olevat varoitukset on huomioitava.

VAARA

Myrkytysvaara

Pakokaasut, polttoaineet ja voiteluaineet ovat myrkylli- siä, pakokaasuja ei saa hengittää.

HUOMIO

Tulipalon vaara

Polttoaine ja polttoainehöyryt ovat herkästi syttyviä ja/tai räjähdysherkkiä.

• Moottorin pakokaasut ovat myrkyllisiä. Aggregaattia ei saa käyttää tiloissa, joissa ei ole ilmanvaihtoa. Kun aggregaattia käytetään hyvän ilmanvaihdon omaavissa tiloissa, pakokaasut on johdettava pakokaasuletkulla suoraan ulkoilmaan, ja tulipalo- ja räjähdysvaaran ehkäisemistä koskevia lisävaatimuksia on noudatettava. Myös pakokaasuletkua käytettäessä saattaa myrkyllisiä pakokaasuja päästä ilmaan. Tulipalovaa-ran vuoksi pakokaasuletkua ei saa koskaan suunnata syttyviä aineita kohti.
• Aggregaattia saa käyttää enintään nimellisteholla ympäristön normaaleissa nimellisolosuhteissa. Jos aggregaattia käytetään olosuhteissa, jotka eivät vastaa standardin ISO 8528-8:2016, 7.1 referenssiolosuhteita ja moottorin tai generaattorin jäähdytys on rajoittunut, esim. koska käyttö tapahtuu rajoitetuissa tai ahtaissa tiloissa, täytyy tehoa alentaa.
• Aggregaattiin ei saa tehdä mitään muutoksia.
• Valmistajan säätämää käyntinopeutta ei saa muuttaa. Aggregaatti tai liitetyt laitteet voivat vahingoittua.
• Älä koskaan käytä aggregaattia tiloissa, joissa on herkästi syttyviä aineita.

HUOMIO

Kuumat pinnat!

Palohaavojen vaara, älä koske pakokaasulaitteeseen tai käyttöaggregaattiin.

HUOMIO

Käytä kuulosuojaimia!

Käytä sopivia kuulosuojaimia, kun oleskelet tuotteen lä- hellä.

• Älä koske mekaanisesti liikkuviiin tai kuumiin osiin. Älä poista suojakansia.
• Huollossa ja lisätarvikkeina saa käyttää vain alkuperäisosia.
• Korjaus- ja säätötyöt saa tehdä vain valtuutettu alan ammattilainen.
• Suojaudu sähkön aiheuttamilta vaaroilta.
• Älä koskaan tartu aggregaattiin märin käsin.
• Käytä ulkona vain ulkokäyttöön hyväksyttyä ja vastaavasti merkittyä jatkojohtoa (H07RN).
• Älä koskaan käytä aggregaattia vesi- tai lumisateessa.
• Sammuta moottori ennen kuljetusta ja tankkaamista.
• Älä tyhjennä säiliötä avotulen, tulen tai kipinöiden lähellä. Ei saa tupakoida!
• Aggregaatin käyttäminen ukkosella on kielletty - sala-maniskun vaara!

- Sijoita aggregaatti turvalliseen, tasaiseen paikkaan. Laitteen ollessa käytössä sen kääntäminen ja kallistaminen tai paikan vaihtaminen on kiellettyä.

- Sijoita aggregaatti vähintään 1 metrin päähän seinistä ja liitetyistä laitteista.

- Teknisissä tiedoissa äänitehotasosta (LwA) ja äänen-painetasosta (LpA) ilmoitetut arvot ovat päästötasoja, eivätkä ehdottomasti ilmoita varmaa työtasoa. Koska emissio- ja immissiotason välillä on yhteys, ei sitä voida luotettavasti käyttää mahdollisesti tarvittavien lisävarotoimenpiteiden määritykseen. Työvoiman ajankohtaisen immissiotason vaikutustekijöihin kuuluvat työtilan ominaisuudet, muut melulähteet, ilmaäänet, jne. kuten esimerkiksi koneiden ja muiden lähellä olevien prosessien lukumäärä sekä ajanjakso, jona käyttäjä altistuu melulle. Sallittu immissiotaso voi myös eri maissa olla erilainen.

Tämä tieto antaa kuitenkin koneen käyttäjälle mahdollisuuden arvioida paremmin riskejä ja mahdollisia vaaroja. Tapauskohtaisesti tulee asennuksen jälkeen tehdä akustisia mittauksia äänenpainetason määrittämiseksi.

- Huomioi aggregaatin käyttöpaikalla voimassa olevat sähköturvallisuusmääräykset.

5.2 Sähköturvallisuus

• Aggregaatti ja sen sähkövarusteet (mukaan lukien johdot ja pistoliitännät) on tarkastettava ennen käyttöä sen varmistamiseksi, että niissä ei ole vikoja.

• Aggregaattia ei saa liittää muihin virtalähteisiin, kuten esimerkiksi energialaitoksen sähköverkkoon. Erityistapauksissa, kun halutaan varaliitäntä olemassa oleviin sähköjärjestelmiin, tämän liitännän saa teettää vain pätevällä sähköasentajalla, jonka on huomioitava julkisen sähköverkon, sitä käyttävän varustuksen ja aggregaatin käytössä tarvittavan varustuksen erot. Erot on määriteltävä käyttöohjeessa tämän ISO 8528:n osan mukaisesti.

• Suojaus sähköiskua vastaan riippuu suojakytkimistä, jotka on määritetty tarkasti aggregaattia varten. Jos suojakytkin on vaihdettava, se on vaihdettava samat mitoitus- ja teho-ominaisuudet omaavaan suojakytkimeen.

• Suuren mekaanisen kuormituksen vuoksi tulee käyttää vain kuormitusta kestäviä kumiletkuja (IEC 60245-4:n mukaisesti) tai muuta vastaavaa varustusta.
• Jos käytetään jatkojohtoja tai liikuteltavia jakeluverkkoja, vastusarvo ei saa olla yli 1,5 Ω. Ohjearvona pätee, että johtojen kokonaispituus ei saa olla yli 60 m, kun johdon poikkileikkausala on 1,5 mm². Kun poikki-leikkausala on 2,5 mm², johtojen kokonaispituus ei saa olla yli 100 m.

VAROITUS

Noudata aggregaatin käyttöpaikan voimassa olevia sähköturvallisuusmääräyksiä.

VAROITUS

Huomioi aggregaatin avulla toteutettavaa laitteiston vir- ransyötön jatkamista koskevat vaatimukset ja varotoi- menpiteet sekä kyseisen laitteiston suojatoimenpiteet ja noudatettavat direktiivit.

5.3 Polttoaineen käsittely

HUOMIO

Käytä polttoaineena ainoastaan Super E10 -bensiiniä.

VAARA

Hengenvaara!

Polttoaine on myrkyllistä ja erittäin herkästi syttyvää.

• Säilytä polttoainetta vain sille tarkoitetuissa säilöissä (kanistereissa).
• Säiliöiden sulkukorkit on aina kierrettävä asianmukaisesti kiinni ja kiristettävä.
• Turvallisuussyistä polttoainesäiliön ja muiden säiliöiden korkit on vaihdettava, jos niissä on vaurioita.
• Pidä polttoaine loitolla kipinöistä, avotulesta, jatkuvasta tulesta, lämmönlähteistä ja muista syttymislähteistä. Älä tupakoi!
• Tankkaa vain ulkona äläkä tupakoi tankkaamisen aikana.
• Sammuta polttomoottori ja anna sen jäähtyä ennen tankkausta.
• Polttoainetta on täytettävä ennen moottorin käynnistämistä. Kun moottori on käynnissä tai heti tuotteen pois kytkemisen jälkeen, polttoainesäiliön korkkia ei saa avata eikä polttoainetta saa täyttää.
• Avaa polttoainesäiliön korkki varovaisesti ja hitaasti. Odota paineen hallittua purkautumista ja ota säiliön korkki vasta sen jälkeen kokonaan pois.
• Käytä tankatessasi sopivaa suppiloa tai täyttöputkea, jotta polttoainetta ei voi valua polttomoottorin ja kotelon päälle.

Älä täytä polttoainesäiliötä liikaa!

• Jotta polttoaineelle jää tilaa laajentumista varten, polttoainesäiliötä ei saa koskaan täyttää täyttöputken alareunaa ylemmäs. Huomioi polttomoottorin käyttöohjeessa olevat lisätiedot.
• Jos polttoainetta on valunut yli, polttomoottorin saa käynnistää vasta sen jälkeen, kun polttoaineen likaa-mat pinnat on puhdistettu. Kaikenlaisia sytytyksiä on vältettävä siihen asti, kunnes polttoainehöyryt ovat haihtuneet (pyyhi kuivaksi).
  • Pyyhi läikkynyt polttoaine aina pois.
• Jos polttoainetta on päässyt vaatteisiin, vaatteet on vaihdettava.
• Säiliön korkki on aina kierrettävä aina tankkaamisen jälkeen asianmukaisesti kiinni ja kiristettävä. Tuotetta ei saa ottaa käyttöön, jos alkuperäistä säiliön korkkia ei ole kierretty kiinni.
• Tarkasta turvallisuussyistä polttoainejohto, polttoainesäiliö, polttoainesäiliön korkki ja liitännät säännöllisesti vaurioiden, vanhenemisen (hapertuminen), lujan kiinnityksen ja mahdollisten vuotokohtien osalta ja vaihda ne tarvittaessa.
  • Tyhjennä säiliö vain ulkona.
• Älä koskaan käytä juomapulloja tai vastaavia käyttöaineiden, kuten bensiinin, hävittämiseen tai säilyttämiseen. Ihmiset, erityisesti lapset, voivat vahingossa juoda niistä.
• Älä koskaan säilytä polttoainetta sisältävää tuotetta rakennuksen sisällä. Muodostuvat polttoainehöyryt voivat joutua kosketuksiin avotulen tai kipinöiden kanssa ja syttyä.
• Älä pysäköi tuotetta ja polttoainesäiliötä lämmittimien, lämmityspuhaltimien, hitsauslaitteiden ja muiden lämmönlähteiden lähelle.

VAARA

Räjähdysvaara!

Jos käytön aikana havaitaan vika säiliössä, säiliön korkissa tai polttoainetta johtavissa osissa (polttoainejoh-dot), polttomoottori on heti sammutettava.

Sen jälkeen on otettava yhteyttä alan jälleenmyyjään.

Jäännösriskit

Sähkötyökalu on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Sähkövirran aiheuttama vaara terveydelle, jos käytetään epäasianmukaisia virtajohtoja.
• Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä jäännösriskejä.
• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeen lisäksi kohdissa "Turvallisuusohjeet" ja "Määräystenmukainen käyttö" olevia ohjeita.
  • Vältä tuotteen tahatonta käyttöönottoa.
• Pidä kädet loitolla työalueelta, kun tuote on käytössä.
  • Tuotteen tahaton käyttöönotto.
• Noudata käyttöohjeessa ilmoitettuja huolto- ja turvalli-suusohjeita.

VAROITUS

Tämä sähkötyökalu muodostaa käytön aikana sähkö- magneettisen kentän. Tämä kenttä voi joissain olosuh- teissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suo- sittelemme, että ihonalaisia lääkinnällisiä laitteita käyttä- vät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

6 Tekniset tiedot

Aggregaatti Digitaalinen invertteri
Kotelointiluokka IP23M
Jatkuva teho P_n (COP)(230 V) (S1)	1,6 kW
Suurin teho P_max (230 V)(S2 5min)	2,0 kW
Nimellisjännite U_n	2 x 230 V~
Nimellisvirta I_n	7 A (230 V~)
Nimellisvirta I_n	2 x 2,1 A (USB)
Taajuus F_n	50 Hz
Teholuokka G1
Tehokerroin φ 1
Laatuluokka A
Käyttömoottorin rakennetyyppi	4-tahtinen, 1 sylinterinen,ilmajäähdytteinen
Iskutilavuus 79 cm3
Maks. teho (moottori) 2,2 kW / 3 PS
Polttoaine Super E10 -bensiini
Säiliön tilavuus 4,1 l
Moottoriöljyn tyyppi 15W40
Öljymäärä (noin)	350 ml
Kulutus täydellä kuormituksella	1,27 l/h
Paino	17,5 kg
Lämpötila enint.	40 °C
Suurin asennuskorkeus (me-renpinnan yläpuolella)	1000 m
Sytytystulppa	A7RTC

Oikeus teknisiin muutoksiin pidätetään!

Käyttötapa S1 (jatkuva käyttö)

Tuotetta voidaan käyttää jatkuvasti ilmoitetulla teholla.

Käyttötapa S2 (lyhytaikainen käyttö)

Tuotetta saa käyttää lyhytaikaisesti ilmoitetulla teholla (5 min).

VAROITUS

Melulla voi olla vakavia vaikutuksia terveyteesi. Jos koneen aiheuttama melu on yli 85 dB, koneen lähellä olevien henkilöiden on käytettävä sopivia kuulosuojaimia.

Melun syntymistä koskevat tiedot asiaankuuluvien standardien (EN ISO 3744:1995, ISO 8528-10:1998) mukaan mitattuna:

Äänenpaine L_pA	71,6 dB
Ääniteho L_wA	91,6 dB
Mittausepävarmuus K_PA	1,13 dB

7 Purkaminen pakkauksesta

VAROITUS

Tuote ja pakkausmateriaalit eivät ole lasten leikkikaluja!

Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

• Avaa pakkaus ja ota tuote varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko tuotteessa tai lisäosissa kuljetusvaurioita. Ilmoita mahdollisista vaurioista heti tuotteen toimittaneelle kuljetusyritykselle. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.
• Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain alku-peräisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa tuotteen tuotenumero ja valmistus-vuosi.

8 Ennen käyttöönottoa

Sähköturvallisuus

Aggregaatti ja sen sähkövarusteet (mukaan lukien johdot ja pistoliitännät) on tarkastettava ennen käyttöä sen varmistamiseksi, että niissä ei ole vikoja.

Virta-aggregaattia ei saa koskaan yhdistää sähköverk- koon (pistorasiaan).

Johtopituudet sähkölaitteisiin on pidettävä mahdollisimman lyhyenä.

VAROITUS

Vaara terveydelle!

Polttoaine-/voiteluöljyhöyryjen ja pakokaasujen hengittäminen voi aiheuttaa vakavia terveyshaittoja, tajuttomuutta ja ääritapauksissa kuoleman.

- Älä hengitä polttoaine-/voiteluainehöyryjä ja pakokaasuja.

- Käytä tuotetta vain ulkona.

HUOMIO

Tuotteen vahingoittuminen!

Jos tuotetta käytetään ilman moottori- ja vaihteistoöljyä tai liian vähäisellä määrällä sitä, seurauksena voi olla moottorivaurio.

- Täytä polttoainetta ja öljyä ennen käyttöönottoa. Tuote toimitetaan ilman moottori- ja vaihteistoöljyä.

HUOMIO

Ympäristövahingot!

Vuotanut öljy voi saastuttaa ympäristöä pysyvästi. Neste on erittäin myrkyllistä, ja se voi johtaa nopeasti vesistöjen saastumiseen.

– Täytä/tyhjennä öljyä vain tasaisella, päällystetyllä pinnalla.
- Käytä täyttöputkea tai suppiloa.
– Kerää valunut öljy sopivaan astiaan.
– Pyyhi roiskunut öljy heti huolellisesti pois ja hävitä rievut paikallisten määräysten mukaisesti.
– Hävitä öljy paikallisten määräysten mukaisesti.

Tarvittava työkalu:

• Ristipääruuvimeisseli*
* = eivät välttämättä sisälly toimitukseen!

Tarkastukset ennen käyttöä

• Tarkasta moottori joka puolelta öljy- tai polttoainevuotojen varalta.
  • Tarkasta moottoriöljyn määrä.
• Tarkasta polttoaineen määrä – polttoainesäilion on ol-tava vähintään puolillaan.
  • Tarkasta ilmansuodattimen kunto.
  • Tarkasta polttoainejohtojen kunto.
  • Huomioi vaurioista kertovat merkit.
• Tarkasta, että kaikki suojukset on asetettu paikoilleen ja että kaikki ruuvit, mutterit ja tapit on kiristetty.
  • Varmista tuotteen riittävä tuuletus.
• Varmista, että sytytystulppapistoke on kiinnitetty sytytystulppaan.
• Poista mahdolliset liitetyt kuluttajat.

8.1 Maadoitusruuvi (12) (kuva 3)

HUOMIO

Sähköisku!

• Älä käytä paljaita johtimia maadoitukseen.
  – Tuote on maadoitettava varmalla tavalla.

Staattisten varauksien poisjohtamiseksi tarvitaan kotelon maadoitus. Yhdistä johto tätä varten yhdeltä puolelta aggregaatin maadoitusruuviin (12) ja toiselta puolelta ulkoi-seen maahan (esim. sauvamaadoittimeen).

8.2 Öljyn täyttäminen (kuvat 7+8)

HUOMIO

Tuote toimitetaan ilman moottoriöljyä. Täytä öljyä sen vuoksi ennen käyttöönottoa. Käytä sitä varten SAE 15W-40 -öljyä.

Tarkasta öljyntaso säännöllisesti ennen jokaista käyttöön- ottoa. Liian alhainen öljyntaso vahingoittaa moottoria.

1. Aseta tuote tasaiselle, suoralle pinnalle.
2. Poista moottorisuojus (3) kiertämällä molemmat ruuvit irti ristipääruuvimeisselillä.

3. Kierrä öljynmittatikku (16) ulos.

4. Täytä moottori moottoriöljyllä käyttäen suppiloa (14). Huomioi suurin täyttömäärä 350 ml. Täytä öljyä varovasti täyttöputken alareunaan asti.

5. Pyyhi öljynmittatikku (16) puhtaalla, nukkaamattomalla liinalla.
6. Aseta öljynmittatikku (16) uudelleen sisään ja tarkasta öljyn täyttötaso kiertämättä mittatikkua uudelleen kiinni.
7. Öljytason on oltava öljynmittatikun keskimmäisen merkin sisällä.
8. Jos öljyn täyttötaso on liian alhainen, lisää suositeltu määrä öljyä (koko täyttömäärä enint. 350 ml).
9. Kierrä öljynmittatikku (16) sen jälkeen uudelleen kiinni.
10. Aseta moottorisuojus (3) paikalleen ja kiinnitä se uudelleen kahdella ruuvilla.

8.3 Täytä polttoainetta

VAARA

Tulipalo- ja räjähdysvaara!

Polttoaine voi syttyä ja mahdollisesti räjähtää täytön aikana. Tämä johtaa vakaviin palovammoihin tai kuolemaan.

• Sammuta moottori ja anna sen jäähtyä.
• Pidä kuumuus, liekit ja kipinät loitolla.
  • Täytä polttoainetta vain ulkona.
• Käytä suojakäsineitä.
  • Vältä kosketusta ihon ja silmien kanssa.
• Käynnistä tuote vähintään 3 m etäisyydellä polttoaineen täyttöpaikasta.
• Huomioi vuodot. Jos polttoainetta vuotaa ulos, älä käynnistä moottoria.

HUOMIO

Tuote toimitetaan ilman polttoainetta. Polttoainetta on sen vuoksi ehdottomasti täytettävä ennen käyttöönottoa. Käytä tätä varten Super E10 -bensiiniä.

1. Kierrä säiliön korkki (2) auki ja täytä säiliöön enintään 4,1 litraa Super E10 -bensiiniä täyttöputken (14) avulla.
2. Varmista, ettei polttoainesäiliö tule liian täyteen (huomioi täyttötason merkki (23)!) ja ettei polttoainetta läiky. Käytä polttoainesuodatinpanosta (22). Kerää läikkynyt polttoaine heti talteen ja odota, kunnes polttoainehöyryt ovat haihtuneet (syttymisvaara).
3. Sulje polttoainesäiliön kansi (2).

HUOMIO

Tankkaa hyvin tuuletetussa paikassa moottorin ollessa sammutettuna.

Jos moottori oli ollut käytössä välittömästi ennen tätä, anna sen ensin jäähtyä. Älä koskaan tankkaa moottoria rakennuksessa, missä polttoainehöyryt voivat päästä liekkeihin tai kipinöihin.

Polttoaine on äärimmäisen palovaarallista ja räjäh- tävää ainetta.

Polttoainetta käsiteltäessä voi saada palovammoja tai muita vakavia vammoja.

9 Käyttö

9.1 Moottorin käynnistäminen (kuvat 5, 6)

VAARA

Myrkytysvaara!

Käytä tuotetta vain ulkona. Älä koskaan käytä sitä sulje-tuissa tai huonosti tuuletetuissa tiloissa.

1. Aseta tuuletus säiliön korkissa (2) asentoon "ON".
2. Aseta virtakytkin (13) "RUN"-asentoon.

Huomautus:

Energiansäästökytkimen (10) täytyy olla "OFF"-asennossa.

"Kylmässä" olotilassa:

HUOMIO

Älä koskaan päästä käynnistinnarua paiskautumaan takaisin. Se voi johtaa vahinkoihin.

1. Aseta virtakytkin (13) "Choke"-asentoon (rikastin).
2. Vedä käynnistysvaijeria (5) nyt rivakasti, kunnes moottori käynnistyy. Jos moottori ei käynnisty, toista toimenpiteet.
3. Aseta virtakytkin (13) moottorin käynnistytyä (noin 15-30 sekunnin kuluttua) asennosta "CHOKE" (rikastin) asentoon "RUN" (ajo). (Kuva 6)
4. Jos moottori ei käynnisty usean yrityskerran jälkeenkään, lue luku 16.

HUOMAUTUS

Jos ulkolämpötila on korkea, on mahdollista, että aggregaatti täytyy käynnistää ilman rikastinta myös moottorin ollessa kylmä!

"Lämpimässä" olotilassa:

1. Aseta virtakytkin (13) "RUN"-asentoon.
2. Vedä käynnistysvaijeria (5) nyt rivakasti. Tuotteen tu-lee käynnistyä enintään 2 kiskaisun jälkeen. Jos tuote ei vieläkään käynnisty, toista kohdassa "Käynnistäminen kylmässä olotilassa" kuvatut toimenpiteet.

HUOMAUTUS

Jos moottori käynnistetään ensimmäistä kertaa, käynnistäminen edellyttää useampia yrityskertoja, ennen kuin polttoainetta syötetään säiliöstä moottoriin.

1. Aseta virtakytkin (13) moottorin käynnistytyä (noin 15-30 sekunnin kuluttua) asennosta "CHOKE" (rikastin) asentoon "RUN" (ajo). (Kuva 6)

9.2 Moottorin sammutus

Anna aggregaatin käydä hetken aikaa (noin 30 sekuntia) ilman kuormitusta, ennen kuin sammutat sen, jotta se voi jäähtyä. Kytke liitetyt kuluttajat pois päältä.

1. Aseta virtakytkin (13) "OFF"-asentoon.
2. Irrota virrankuluttaja tuotteesta.
3. Aseta tuuletus säiliön korkissa (2) asentoon "OFF".

9.3 Toimintanäyttö (6) (kuva 3)

Toimintanäyttö on aktiivisena moottorin käydessä.

9.4 Ylikuormitusnäyttö (7) (kuva 3)

Ylikuormitussuoja aktivoituu, kun tehonotto on liian suuri, ja se kytkee 230 V:n pistorasiat (9) pois.

1. Kytke tuote pois päältä kappaleessa 9.2 kuvatulla ta- valla.
2. Irrota virrankuluttaja tuotteesta.

9.5 Öljyn varoitusnäyttö (8) (kuva 3)

Näyttö aktivoituu, kun öljyntaso on liian alhainen, ja se de-aktivoituu heti, kun öljyntaso on riittävä.

Jos öljyn täyttötaso on liian alhainen, öljyn varoitusnäyttö (8) palaa käynnistysyrityksen aikana. Lisää moottoriöljyä kohdassa 8.2 kuvatulla tavalla ja yritä käynnistää uudelleen.

9.6 Öljynkatkaisuautomatiikka

Öljynkatkaisuautomatiikka laukeaa, kun moottoriöljyä on liian vähän. Öljyn varoitusnäyttö (8) alkaa vilkkua, kun moottorissa on liian vähän öljyä. Valvontavalo alkaa pala, kun öljymäärä alittaa turvallisen määrän. Moottori sammuu itsestään lyhyen ajan päästä. Käynnistys on mahdollista vasta, kun moottoriöljyä on täytetty (katso lu-ku 8.2).

9.7 Energiansäästökytkin (10) (kuva 3)

Polttoaineen kulutuksen vähentämiseksi tyhjäkäynnissä tulee energiansäästökytkin (10) asettaa asentoon "ON".

Energiansäästökytkimen (10) on oltava pois kytkettynä, kun liitettynä on sähkölaitteita, jotka vaativat suuren käynnistymisvirran. Tällaisia ovat esim. kompressori. Myös aggregaattia käynnistettäessä energiansäästökytkimen on oltava ensin asennossa "OFF".

9.8 USB-liitäntä (11) (kuva 3)

Tässä aggregaatissa on kaksi USB-liitäntää. Niitä voidaan käyttää esimerkiksi älypuhelinten lataamiseen.

10 Puhdistus

- Sammuta moottori aina ennen puhdistus- ja huoltotöiden suorittamista.

HUOMIO

Palovammojen vaara!

Odota, kunnes tuote on jäähtynyt, ennen kuin aloitat puhdistus- tai huoltotyöt.

HUOMIO

Toimita likaantunut huoltomateriaali ja käyttöaineet niille tarkoitettuihin keräyspaikkoihin.

- Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Pyyhi tuote puhtaalla liinalla* tai puhalla se puhtaaksi paineilmalla* alhaisella paineella. Suosittelemme, että tuote puhdistetaan heti jokaisen käyttökerran jälkeen. - Puhdista tuote säännöllisesti kostealla liinalla* ja vähäisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa tuotteen muoviosia. Pidä huoli siitä, ettei tuotteen sisäosiin pääse vet-tä.

* = eivät välttämättä sisälly toimitukseen!

11 Huolto

VAROITUS

Käytä huoltotöissä aina suojakäsineitä ja suu-/nenäsuo-justa!

Tarvittava työkalu:

• Keräysastia*
  • Kupariharja*
  • Rakomitta*

* = eivät välttämättä sisälly toimitukseen!

11.1 Huoltokaavio

Noudata ehdottomasti seuraavia huoltoaikoja, jotta varmistat häiriöttömän käytön kohdassa Huoltokaavio kuvatulla tavalla.

HUOMIO

Ensimmäisen käyttöönoton yhteydessä moottoriöljyä ja polttoainetta on täytettävä.

11.2 Öljyntason tarkastus (kuvat 5+6)

1. Toimi kohdassa 8.2 kuvatulla tavalla.

11.3 Öljynvaihto

Vaihda moottoriöljy ensimmäisten 20 käyttötunnin jälkeen ja sen jälkeen 50 käyttötunnin tai kolmen kuukauden välein.

Moottoriöljyn vaihto on suoritettava moottorin ollessa käyttölämpötilassa.

1. Aseta tuote tasaiselle, suoralle pinnalle.
2. Poista moottorisuojus (3) kohdassa 8.2 kuvatulla tavalla.
3. Varaa käyttöön keräysastia.
4. Avaa öljynmittatikku (16) ja valuta lämmin moottoriöljy keräyssäiliöön kallistamalla aggregaattia.
5. Täytä uutta moottoriöljyä (noin 0,35 l).
6. Kierrä öljynmittatikku (16) uudelleen sisään.
7. Hävitä vanha öljy asianmukaisella tavalla.

11.4 Ilmansuodattimen (19) puhdistus (kuva 7)

HUOMIO

Vahingoittumisvaara!

Moottorin käyttö ilman suodatinelementtiä tai viallisen suodatinelementin voi aiheuttaa moottorivaurioita.

– Älä koskaan anna moottorin käydä ilman suodatinelementtiä tai viallisen suodatinelementin kanssa. Silloin moottoriin pääsee likaa, mistä voi seurata erittäin vakavia moottorivaurioita.

Puhdista ilmansuodatin (19) 50 käyttötunnin välein, vaihda se tarvittaessa.

1. Poista moottorisuojus (3).
2. Poista siipiruuvi (17).
3. Käännä ilmansuodattimen kansi (18) ylös.
4. Ota ilmansuodatin (19) pois.
5. Suodattimen puhdistamiseen ei saa käyttää voimakkaita puhdistusaineita eikä bensiiniä.
6. Puhdista suodatinelementit kopauttamalla tasaiseen pintaan. Jos likaa on paljon, pese saippuavedellä, huuhtele puhtaalla vedellä ja anna kuivua ilmassa.
7. Kokoaminen tehdään päinvastaisessa järjestyksessä.

11.5 Sytytystulppa (20) tarkastus (kuvat 11+12)

HUOMIO

Vaihda sytytystulppa vain moottorin ollessa kylmä!

Tarkasta sytytystulpan likaisuus ensimmäisen kerran 20 käyttötunnin jälkeen ja puhdista se tarvittaessa kuparilankaharjalla. Huolla sytytystulppa sen jälkeen 50 käyttötunnin välein.

1. Avaa sytytystulpan suojus (4).
2. Irrota sytytystulppapistoke (21) kiertävällä liikkeellä.
3. Poista sytytystulppa (20) mukana toimitetulla sytytystulppa-avaimella (15).
4. Poista lika sytytystulpan (20) kannasta.
5. Tarkasta sytytystulppa (20) silmämääräisesti. Poista mahdolliset kerrostumat teräsharjalla.
6. Tarkasta sytytystulpan rako. Aseta kipinäväli rakomitalla välille 0,6–0,7 mm.
7. Kokoaminen tehdään päinvastaisessa järjestyksessä.

HUOMAUTUS

Löysä sytytystulppa voi ylikuumentua ja vahingoittaa moottoria. Sytytystulpan liian voimakas kirstäminen voi vahingoittaa kierrettä sylinterinkannessa.

11.6 Polttoainesuodatinpanoksen (22) puhdistaminen (kuvat 13+14)

Huomautus:

Polttoainesuodatinpanos on suodatinkuppi, joka on heti säiliön korkin alla ja suodattaa kaiken täytetyn polttoaineen.

1. Aseta virtakytkin (13) "OFF"-asentoon.
2. Avaa säiliön kansi (2).
3. Poista polttoainesuodatinpanos (22) ja täyttötason merkki (23). Puhdista se syttymättömällä liuotinaineella tai liuotinaineella, jonka leimahduspiste on korkea.
4. Aseta polttoainesuodatinpanos (22) täyttötason merkin (23) kanssa uudelleen sisään.
5. Sulje säiliön korkki (2).

12 Varastointi

VAARA

Tulipalo- ja räjähdysvaara!

Jos tuotetta varastoidaan mahdollisten syttymislähteiden lähellä, seurauksena voi olla tulipalo tai räjähdys Tämä johtaa vakaviin palovammoihin tai kuolemaan.

- Poista mahdolliset syttymislähteet, kuten esim. uunit, kuumavesiboilerit, kaasusäiliöt, kaasukuivaajat jne.

HUOMIO

Vahingoittumisvaara!

Jos tuotetta ei varastoida asianmukaisesti, seurauksena voi olla moottorivaurioita.

- Varastoi tuote lialta, pölyltä ja kosteudelta suojattuna.

Tarvittava työkalu:

• Polttoaineen imupumppu*
• Keräysastia*
  * = eivät välttämättä sisälly toimitukseen!

12.1 Valmistelut varastointia varten

! VAROITUS

Älä tyhjennä polttoainetta suljetuissa tiloissa, tulen lähellä tai tupakoitaessa. Kaasuhöyryt voivat aiheuttaa räjähdyksiä tai tulipalon.

1. Tyhjennä polttoainesäiliö polttoaineen imupumpulla.
2. Käynnistä moottori ja anna sen käydä niin kauan, kunnes polttoainejäämät on kulutettu loppuun.
3. Varastoi polttoainetta säiliöissä, jotka on suunniteltu nimenomaan tähän tarkoitukseen.
4. Tee jokaisen käyttöajanjakson jälkeen öljynvaihto.
5. Poista sitä varten vanha moottoriöljy lämpimästä moottorista ja täytä uutta moottoriöljyä.
6. Poista sytytystulppa (20).
7. Täytä öljykannulla noin 20 ml öljyä sylinteriin.

8. Vedä käynnistysvaijeria hitaasti niin, että öljy suojaa sylinteriä sisältä.

9. Kierrä sytytystulppa (20) takaisin paikalleen (kuva 12).

10. Säilytä tuotetta hyvin tuuletetussa paikassa.

12.2 Polttoaineen poistaminen polttoaineen imupumpulla (kuva 13)

Kun laitetta varastoidaan pitemmän aikaa, polttoaine on poistettava.

1. Aseta keräysastia polttoaineen imupumpun letkun alle.
2. Kierrä säiliön korkki (2) auki ja poista se.
3. Poista polttoainesuodatinpanos (22).
4. Työnnä polttoaineen imupumpun letku polttoainesäiliöön ja poista polttoaine kokonaan polttoaineen imupumpun avulla.
5. Aseta polttoainesuodatinpanos (22) takaisin paikalleen.
6. Kierrä säiliön korkki (2) uudelleen tiukasti kiinni.

13 Kuljetus

Valmistelut kuljetusta varten

1. Tyhjennä polttoainesäiliö polttoaineen imupumpulla sopivaan säiliöön.
2. Jos laite on käyttökunnossa, anna moottorin käydä niin kauan, kunnes polttoainejäämät on kulutettu loppuun.
3. Tyhjennä moottoriöljy lämpimästä moottorista.
4. Poista sytytystulppapistoke sytytystulpasta.
5. Estä tuotteen liukuminen esimerkiksi kiinnittämällä se hihnoilla.
6. Tuotetta voidaan nostaa ja siirtää kahvasta kiinni pi- täen.

14 Korjaus ja varaosien tilaus

Korjaamisen tai huollon jälkeen on varmistettava, että kaikki turvatekniset osat on asetettu paikoilleen ja ne ovat moitteettomassa kunnossa. Säilytä loukkaantumisvaaraa aiheuttavia osia poissa muiden henkilöiden ja lasten ulottuvilta.

HUOMIO

Tuotevastuulain mukaan valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet epäasianmukaisista korjauksista tai muiden kuin alkuperäisten varaosien käyttämisestä.

Teetä työt asiakaspalvelussa tai valtuutetulla ammatti- laisella. Sama koskee myös lisävarusteita.

Varaosia ja tarvikkeita saa huoltopalvelustamme. Skannaa sitä varten etusivulla oleva QR-koodi.

Liitännät ja korjaukset

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

14.1 Varaosien tilaus

Varaosia tilattaessa on ilmoitettava seuraavat tiedot:

• Mallinimike
• Tuotenumero
  • Tyyppikilven tiedot

14.2 Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Sytytystulppa, ilmansuodatin

* = ei sisälly toimitukseen!

15 Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaus ympäristönsuojelumääräysten edellyttämällä tavalla.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan Iain (ElektroG) tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumatomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.

• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!

• Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.

• Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

– Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)
- Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.
- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkölaitetta. joiden reunan pituus on enintään 25 cm.
- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

• Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.
• Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

Käyttöikänsä päähän tulleen laitteen hävittämismahdollisuuksista saat tietoa kuntasi hallintovirastosta.

Polttoaineet ja öljyt

• Polttoainesäiliö ja moottoriöljysäiliö on tyhjennettävä ennen tuotteen hävittämistä!
• Polttoaine ja moottoriöljy eivät kuulu sekajätteisiin tai viemäriin, vaan ne on hävitettävä lajiteltuina!
• Tyhjät öljy- ja polttoainesäiliöt on hävitettävä ympäristömääräysten mukaisesti.

16 Ohjeet häiriöiden poistoon

Seuraavassa taulukossa on esitetty mahdolliset häiriöt ja kuvattu, kuinka toimia, jos tuotteesi ei joskus toimi oikein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen.

Häiriö Mahdolliset syyt Korjauskeinot
Moottoria ei voi käynnistää	Öljynkatkaisuautomatiikka laukeaa	Tarkasta öljyn määrä, lisää moottoriöljyä
	Sytytystulppa karstaantunut Puhdista sytytystulppa, tai vaihda se
	Ei polttoainetta	Lisää polttoainetta
	Ilmasuodatin likainen	Puhdista ilmansuodatin tai vaihda se
Aggregaatissa on liian vähän jännitettä tai jännite puuttuu ko- konaan.	Elektroniikka viallinen	Ota yhteyttä alan liikkeeseen
	Ylivirran suojakatkaisin on lauennut	Käynnistä aggregaatti uudelleen, vähennä kuluttajia
	Ilmansuodatin likainen	Puhdista ilmansuodatin tai vaihda se

17 Huoltokaavio

Häiriöttömän toiminnan varmistamiseksi on ehdottomasti noudatettava seuraavia huoltovälejä.

Huomio! Ensimmäisen käyttöönoton yhteydessä moottoriöljyä ja polttoainetta on täytettävä.

	Aina ennen käyttöä 20 tunnin käyttöajan jälkeen	50 tunnin käyttöajan jälkeen	300 tunnin käyttöajan jälkeen
Moottoriöljyn tarkastus X
Moottoriöljyn vaihto Ensimmäisen kerran,		X
	sitten 50 tunnin välein
Ilmasuodattimen tarkastus	X Tarvittaessa suodatin-		panoksen vaihto
Ilmasuodattimen puhdistus		X
Tuotteen silmämääräinen tarkastus	X
Sytytystulpan puhdistus		Etäisyys:0,6 – 0,7 mm, vaihda tarvittaessa
Kaasuläpän tarkastus ja säätö uudelleen			X*
Sylinterinkannen puhdistus			X*
Venttiilivälyksen säätö X*
Huomio: Kohdat joissa on merkintä "X", on annettava valtuutetun ammattiliikkeen suoritettavaksi.

18 EU-

vaatimustenmukaisuusvakuutus

Alkuperäisen vaatimustenmukaisuusvakuutuksen käännös

Valmistaja:

Scheppach GmbH

Vakuutamme omalla vastuullamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien määräykset.

Merkki: SCHEPPACH

Tuotenimike: Invertteri-aggregaatti – SG2500i

Tuotenro 5906226901

EU-direktiivit:

2014/30/EU, 2006/42/EG, 2011/65/EU*,

2000/14/EG_2005/88/EG, 2016/1628/EU

* Yllä kuvattu vakuutuksen kohde täyttää tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa 8. kesäkuuta 2011 annetun Euroopan parlamentin ja neuvoston direktiivin 2011/65/EU määräykset.

2000/14/EG\_2005/88/EY - liite: VI

Taattu äänitehotaso (LWA): 93 dB

Mitattu äänitehotaso (L _WA ): 91,6 dB

Nimetty laitos: Ilmoitettu laitos:

TÜV Rheinland LGA

Products GmbH,

Tillystraße 2,

90431 Nürnberg

Numero:

0197

2016/1628/EU

Päästö. Nro: e24*2016/1628*2018/989SHB2/P*0438*01

Sovelletut standardit:

EN ISO 8528-13:2016;

EN 55012:2007+A1;

EN IEC 61000-6-1:2019;

EN ISO 3744:1995;

Asiakirja-aineiston kokoamisesta vastaava valtuutettu edustaja:

Niko Vraschek

Günzburger Str. 69

D-89335 Ichenhausen

Ilmeisistä puutteista on ilmoitettava 8 päivän sisällä tuotteiden vastaanotosta, muuten ostaja menettää oikeuden reklamoida tämän kaltaisista puutteista. Myönnämme koneillemme lakisääteistä takuuaikaa vastaavan takuun, kun koneita käsitellään oikein. Takuu toteutetaan vaihtamalla veloituksetta jokainen osa, jossa tämän takuuajan aikana ilmenee todistetta-vasti materiaali- tai valmistusvirheitä. Osille, joita emme valmista itse, myönnämme takuun vain siltä osin kuin meillä on oikeus vaatia takuun mukainen korvaus kyseiseltä tavarantoimittajalta. Ostaja vastaa uusien osien asentamisesta aiheutuvista kuluista. Muunto- ja huojennusvaatimuksia ja muita vahingonkorvausvaatimuksia ei hyväksytä.

Garanti DK
